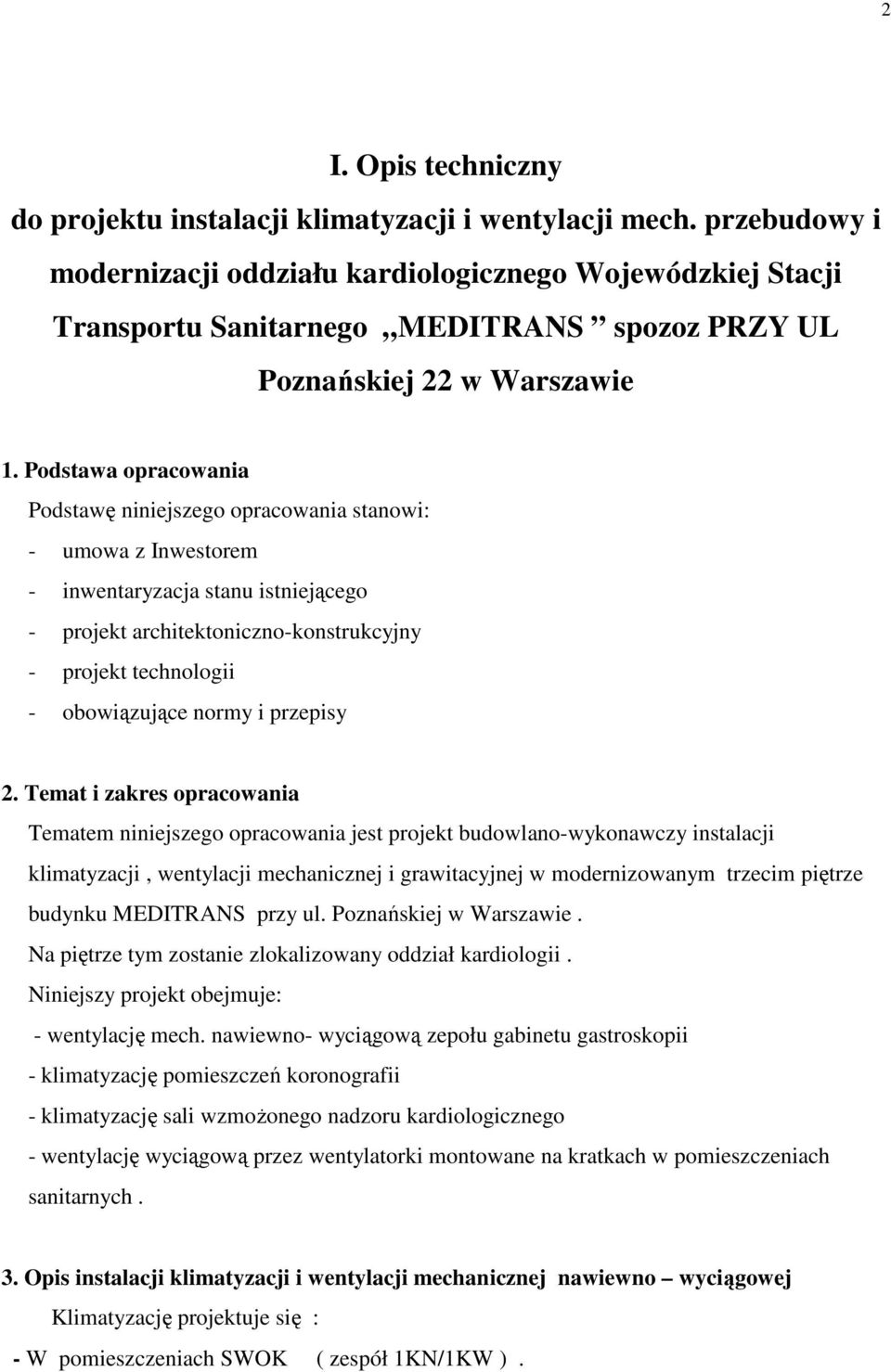

2 2 I. Opis techniczny do projektu instalacji klimatyzacji i wentylacji mech. przebudowy i modernizacji oddziału kardiologicznego Wojewódzkiej Stacji Transportu Sanitarnego MEDITRANS spozoz PRZY UL Poznańskiej 22 w Warszawie 1. Podstawa opracowania Podstawę niniejszego opracowania stanowi: - umowa z Inwestorem - inwentaryzacja stanu istniejącego - projekt architektoniczno-konstrukcyjny - projekt technologii - obowiązujące normy i przepisy 2. Temat i zakres opracowania Tematem niniejszego opracowania jest projekt budowlano-wykonawczy instalacji klimatyzacji, wentylacji mechanicznej i grawitacyjnej w modernizowanym trzecim piętrze budynku MEDITRANS przy ul. Poznańskiej w Warszawie. Na piętrze tym zostanie zlokalizowany oddział kardiologii. Niniejszy projekt obejmuje: - wentylację mech. nawiewno- wyciągową zepołu gabinetu gastroskopii - klimatyzację pomieszczeń koronografii - klimatyzację sali wzmoŝonego nadzoru kardiologicznego - wentylację wyciągową przez wentylatorki montowane na kratkach w pomieszczeniach sanitarnych. 3. Opis instalacji klimatyzacji i wentylacji mechanicznej nawiewno wyciągowej Klimatyzację projektuje się : - W pomieszczeniach SWOK ( zespół 1KN/1KW ).

3 3 Obliczenia ilości powietrza wykonano tu w oparciu o krotność wymian.ogrzewanie powietrza jest realizowane w centrali klimatyzacyjnej przez nagrzewnice elektryczną. NawilŜanie powietrza w centrali przez nawilŝacz parowy z elektryczną wytwornicą pary. Chłodzenie powietrza w chłodnicy w centrali. Oczyszczanie powietrza zewnętrznego na filtrze wstępnym EU-4 i filtrze wtórnym EU-7 i na filtrach absolutnych na kratkach nawiewnych UWAGA! zamontować jedną kratkę z presostatem pozwalającym określić stan zabrudzenia filtrów absolutnych nk.knf-2 605x305x150-P Uwaga!Zamontować jedną kratkę z presostatem pozwalającym określić stan zabrudzenia filtrów absolutnych nk. KNF-2 605x305x150-P - W pom. koronografii ( zespół 2N/2W) Obliczenia ilości powietrza wykonano tu w oparciu o zyski ciepła.ogrzewanie powietrza jest realizowane w centrali klimatyzacyjnej przez nagrzewnice elektryczną. NawilŜanie powietrza w centrali przez nawilŝacz parowy z elektryczną wytwornicą pary. Chłodzenie powietrza w chłodnicy w centrali. Oczyszczanie powietrza zewnętrznego na filtrze wstępnym EU-4 i filtrze wtórnym EU-7( zespół 2N/2W filtr EU9) Wentylację mechaniczną projektuje się -W pomieszczeniach gabinetu gastrodkopii (zespoły 3N i 3W).Obliczenia ilości powietrza wykonano w oparciu o krotność wymian. Ogrzewanie powietrza jest realizowane przez nagrzewnice elektryczne. Filtr EU-9 Powietrze zewnętrzne doprowadzane jest do wentylatorni przez ścienne czerpnie powietrza zlokalizowane nad dachem budynku. Powietrze zuŝyte usuwane jest na zewnątrz przez dachowe wyrzutnie powietrza. Projektuje się pracę instalacji wentylacji i klimatyzacji wyłącznie na powietrzu świeŝym bez recyrkulacji. Aby obniŝyć zuŝycie energii cieplnej dla wszystkich zespołów projektuje się odzysk ciepła w wymienniku krzyŝowym Wszystkie przewody wentylacyjne prowadzone na trzecim piętrze zaizolować wełną min. gr 40mm pod płaszczem z folii aluminiowej

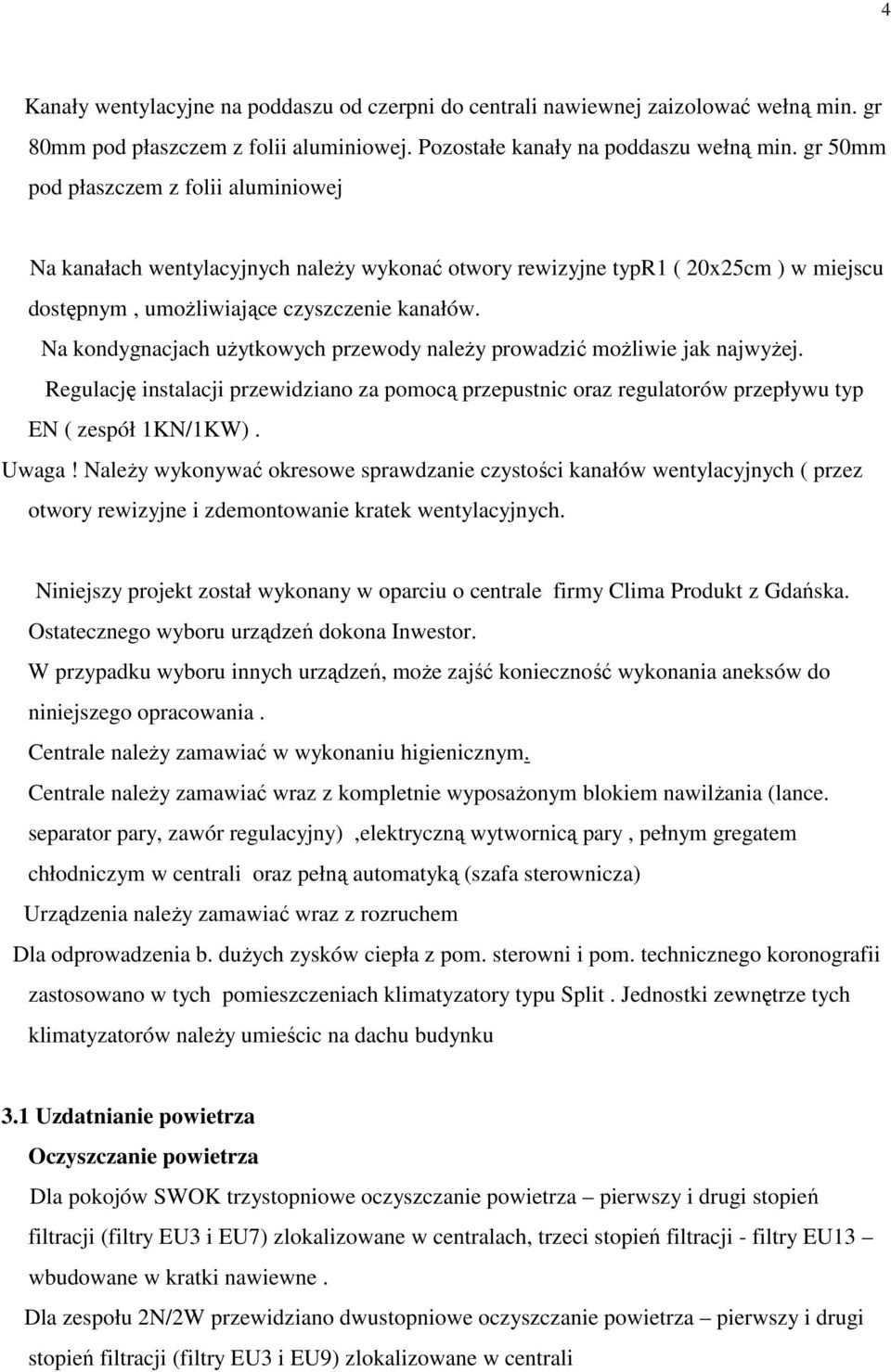

4 4 Kanały wentylacyjne na poddaszu od czerpni do centrali nawiewnej zaizolować wełną min. gr 80mm pod płaszczem z folii aluminiowej. Pozostałe kanały na poddaszu wełną min. gr 50mm pod płaszczem z folii aluminiowej Na kanałach wentylacyjnych naleŝy wykonać otwory rewizyjne typr1 ( 20x25cm ) w miejscu dostępnym, umoŝliwiające czyszczenie kanałów. Na kondygnacjach uŝytkowych przewody naleŝy prowadzić moŝliwie jak najwyŝej. Regulację instalacji przewidziano za pomocą przepustnic oraz regulatorów przepływu typ EN ( zespół 1KN/1KW). Uwaga! NaleŜy wykonywać okresowe sprawdzanie czystości kanałów wentylacyjnych ( przez otwory rewizyjne i zdemontowanie kratek wentylacyjnych. Niniejszy projekt został wykonany w oparciu o centrale firmy Clima Produkt z Gdańska. Ostatecznego wyboru urządzeń dokona Inwestor. W przypadku wyboru innych urządzeń, moŝe zajść konieczność wykonania aneksów do niniejszego opracowania. Centrale naleŝy zamawiać w wykonaniu higienicznym. Centrale naleŝy zamawiać wraz z kompletnie wyposaŝonym blokiem nawilŝania (lance. separator pary, zawór regulacyjny),elektryczną wytwornicą pary, pełnym gregatem chłodniczym w centrali oraz pełną automatyką (szafa sterownicza) Urządzenia naleŝy zamawiać wraz z rozruchem Dla odprowadzenia b. duŝych zysków ciepła z pom. sterowni i pom. technicznego koronografii zastosowano w tych pomieszczeniach klimatyzatory typu Split. Jednostki zewnętrze tych klimatyzatorów naleŝy umieścic na dachu budynku 3.1 Uzdatnianie powietrza Oczyszczanie powietrza Dla pokojów SWOK trzystopniowe oczyszczanie powietrza pierwszy i drugi stopień filtracji (filtry EU3 i EU7) zlokalizowane w centralach, trzeci stopień filtracji - filtry EU13 wbudowane w kratki nawiewne. Dla zespołu 2N/2W przewidziano dwustopniowe oczyszczanie powietrza pierwszy i drugi stopień filtracji (filtry EU3 i EU9) zlokalizowane w centrali

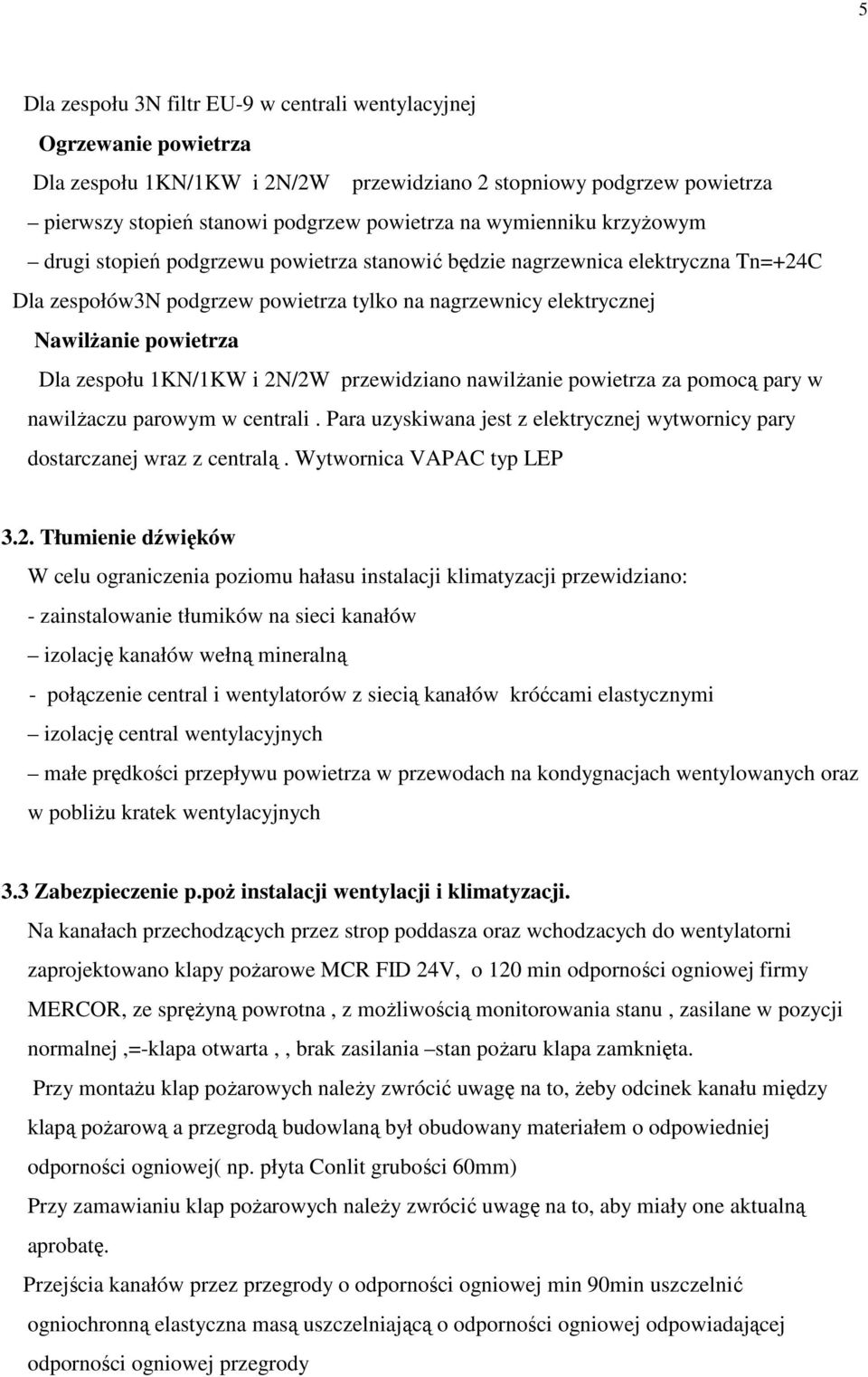

5 5 Dla zespołu 3N filtr EU-9 w centrali wentylacyjnej Ogrzewanie powietrza Dla zespołu 1KN/1KW i 2N/2W przewidziano 2 stopniowy podgrzew powietrza pierwszy stopień stanowi podgrzew powietrza na wymienniku krzyŝowym drugi stopień podgrzewu powietrza stanowić będzie nagrzewnica elektryczna Tn=+24C Dla zespołów3n podgrzew powietrza tylko na nagrzewnicy elektrycznej NawilŜanie powietrza Dla zespołu 1KN/1KW i 2N/2W przewidziano nawilŝanie powietrza za pomocą pary w nawilŝaczu parowym w centrali. Para uzyskiwana jest z elektrycznej wytwornicy pary dostarczanej wraz z centralą. Wytwornica VAPAC typ LEP 3.2. Tłumienie dźwięków W celu ograniczenia poziomu hałasu instalacji klimatyzacji przewidziano: - zainstalowanie tłumików na sieci kanałów izolację kanałów wełną mineralną - połączenie central i wentylatorów z siecią kanałów króćcami elastycznymi izolację central wentylacyjnych małe prędkości przepływu powietrza w przewodach na kondygnacjach wentylowanych oraz w pobliŝu kratek wentylacyjnych 3.3 Zabezpieczenie p.poŝ instalacji wentylacji i klimatyzacji. Na kanałach przechodzących przez strop poddasza oraz wchodzacych do wentylatorni zaprojektowano klapy poŝarowe MCR FID 24V, o 120 min odporności ogniowej firmy MERCOR, ze spręŝyną powrotna, z moŝliwością monitorowania stanu, zasilane w pozycji normalnej,=-klapa otwarta,, brak zasilania stan poŝaru klapa zamknięta. Przy montaŝu klap poŝarowych naleŝy zwrócić uwagę na to, Ŝeby odcinek kanału między klapą poŝarową a przegrodą budowlaną był obudowany materiałem o odpowiedniej odporności ogniowej( np. płyta Conlit grubości 60mm) Przy zamawianiu klap poŝarowych naleŝy zwrócić uwagę na to, aby miały one aktualną aprobatę. Przejścia kanałów przez przegrody o odporności ogniowej min 90min uszczelnić ogniochronną elastyczna masą uszczelniającą o odporności ogniowej odpowiadającej odporności ogniowej przegrody

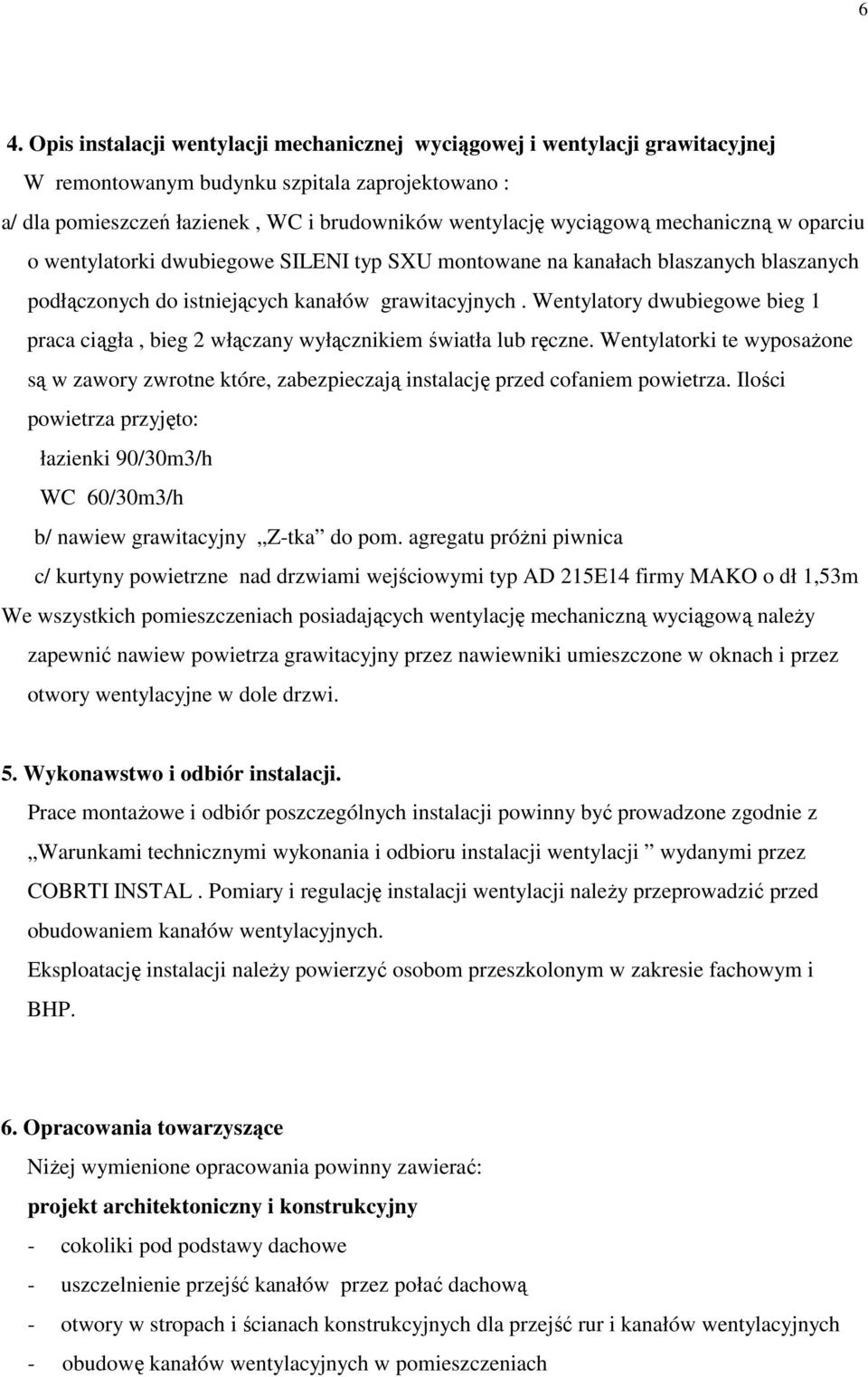

6 6 4. Opis instalacji wentylacji mechanicznej wyciągowej i wentylacji grawitacyjnej W remontowanym budynku szpitala zaprojektowano : a/ dla pomieszczeń łazienek, WC i brudowników wentylację wyciągową mechaniczną w oparciu o wentylatorki dwubiegowe SILENI typ SXU montowane na kanałach blaszanych blaszanych podłączonych do istniejących kanałów grawitacyjnych. Wentylatory dwubiegowe bieg 1 praca ciągła, bieg 2 włączany wyłącznikiem światła lub ręczne. Wentylatorki te wyposaŝone są w zawory zwrotne które, zabezpieczają instalację przed cofaniem powietrza. Ilości powietrza przyjęto: łazienki 90/30m3/h WC 60/30m3/h b/ nawiew grawitacyjny Z-tka do pom. agregatu próŝni piwnica c/ kurtyny powietrzne nad drzwiami wejściowymi typ AD 215E14 firmy MAKO o dł 1,53m We wszystkich pomieszczeniach posiadających wentylację mechaniczną wyciągową naleŝy zapewnić nawiew powietrza grawitacyjny przez nawiewniki umieszczone w oknach i przez otwory wentylacyjne w dole drzwi. 5. Wykonawstwo i odbiór instalacji. Prace montaŝowe i odbiór poszczególnych instalacji powinny być prowadzone zgodnie z Warunkami technicznymi wykonania i odbioru instalacji wentylacji wydanymi przez COBRTI INSTAL. Pomiary i regulację instalacji wentylacji naleŝy przeprowadzić przed obudowaniem kanałów wentylacyjnych. Eksploatację instalacji naleŝy powierzyć osobom przeszkolonym w zakresie fachowym i BHP. 6. Opracowania towarzyszące NiŜej wymienione opracowania powinny zawierać: projekt architektoniczny i konstrukcyjny - cokoliki pod podstawy dachowe - uszczelnienie przejść kanałów przez połać dachową - otwory w stropach i ścianach konstrukcyjnych dla przejść rur i kanałów wentylacyjnych - obudowę kanałów wentylacyjnych w pomieszczeniach

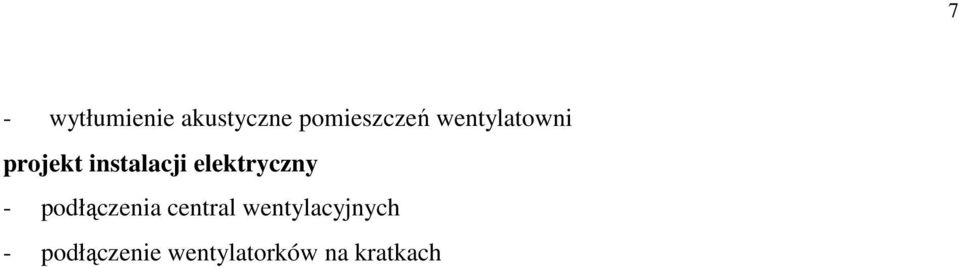

7 7 - wytłumienie akustyczne pomieszczeń wentylatowni projekt instalacji elektryczny - podłączenia central wentylacyjnych - podłączenie wentylatorków na kratkach

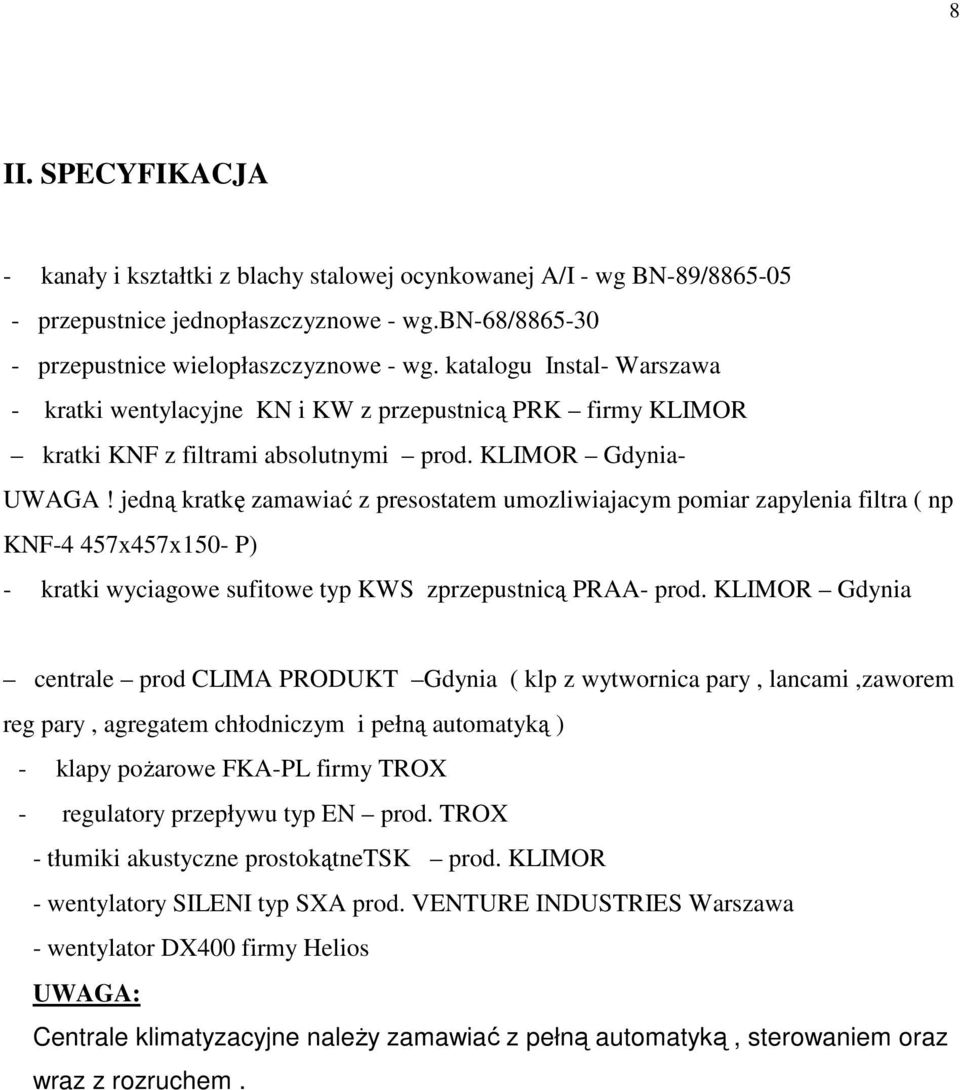

8 8 II. SPECYFIKACJA - kanały i kształtki z blachy stalowej ocynkowanej A/I - wg BN-89/ przepustnice jednopłaszczyznowe - wg.bn-68/ przepustnice wielopłaszczyznowe - wg. katalogu Instal- Warszawa - kratki wentylacyjne KN i KW z przepustnicą PRK firmy KLIMOR kratki KNF z filtrami absolutnymi prod. KLIMOR Gdynia- UWAGA! jedną kratkę zamawiać z presostatem umozliwiajacym pomiar zapylenia filtra ( np KNF-4 457x457x150- P) - kratki wyciagowe sufitowe typ KWS zprzepustnicą PRAA- prod. KLIMOR Gdynia centrale prod CLIMA PRODUKT Gdynia ( klp z wytwornica pary, lancami,zaworem reg pary, agregatem chłodniczym i pełną automatyką ) - klapy poŝarowe FKA-PL firmy TROX - regulatory przepływu typ EN prod. TROX - tłumiki akustyczne prostokątnetsk prod. KLIMOR - wentylatory SILENI typ SXA prod. VENTURE INDUSTRIES Warszawa - wentylator DX400 firmy Helios UWAGA: Centrale klimatyzacyjne naleŝy zamawiać z pełną automatyką, sterowaniem oraz wraz z rozruchem.
