1 PROJEKT ZMIENIAJĄCY INSTALACJA WENTYLACJI PROJEKT BUDOWLANY MODERNIZACJI I REMONTU PRALNI W DOMU OPIEKI SPOŁECZNEJ W ZGORSKU INSTALACJA WENTYLACJI ZGÓRSKO 58 gm. SITKÓWKA - NOWINY Adres inwestycji: ZGORSKO 58 Gm. SITKÓWKA - NOWINY Inwestor: DOM POMOCY SPOŁECZNEJ W Zgórsku Opracowanie: BIURO USŁUG INŻYNIERYJNO TECHNICZNYCH BIT KIELCE Ul. Śniadeckich 30 Zakres opracowania: Instalacje sanitarne, wentylacja. Autor opracowania: mgr inż. Piotr Jaworski - upr. bud. nr 347/KL/74 Sprawdzający: mgr inż. Grażyna Wojsa - upr. bud. nr 220/85 Kielce, kwiecień 2009 r.
2 2 OPRACOWANIE ZAWIERA A. Część ogólna. B. Opis techniczny. C. Obliczenia. D. Wykaz elementów wentylacyjnych. E. Rysunki : 1. Plan sytuacyjny skala 1 : 500 rys. nr Rzut parteru - inst. wentylacja skala 1 : 100 rys. nr Rzut dachu - inst. wentylacji skala 1 : 100 rys. nr Przekrój A A, inst. wentylacji skala 1 : 50 rys. nr Przekrój B B, inst. wentylacji skala 1 : 50 rys. nr Przekrój C C, inst. wentylacji skala 1 : 50 rys. nr Przekrój D D, inst. wentylacji skala 1 : 50 rys. nr Przekrój E E i F - F, inst.. wentylacji skala 1 : 50 rys. nr 08 A. CZĘŚĆ OGÓLNA. A -1. Podstawa opracowania. 1. Umowa z inwestorem. 2. Projekty architektury i konstrukcji. 3. Wytyczne technologiczne. 4. Inwentaryzacja istniejących instalacji wod. kan., c.o. i wentylacji w istniejącym budynku pralni. 5. Aktualne normy, normatywy i przepisy. A -2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest instalacja wentylacji w pomieszczeniach modernizowanego i remontowanego budynku pralni Domu Opieki Społecznej w Zgórsku. Istniejący budynek posiada instalacje wody, kanalizacji sanitarnej, centralnego ogrzewania i wentylacji w pralni i zapleczu socjalnym. W ramach adaptacji w związku z rozbudową pralni, ze zmianą funkcji pomieszczeń, złym stanem urządzeń sanitarnych projektuje się ich demontaż i wykonanie nowych instalacji wentylacji. W adaptowanych pomieszczeniach sanitarnych projektuje się wentylację wywiewną mechaniczną, a w pomieszczeniach technologicznych i zaplecza technologicznego wentylację mechaniczną nawiewno wywiewną. A -2. Załączniki. Uprawnienia i zaświadczenie o przynależności do Świętokrzyskiej Okręgowej Izby Inżynierów Budownictwa - projektanta i sprawdzającego projekt.
3 3 Oświadczenia o wykonaniu projektu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej - projektanta i sprawdzającego projekt. B. OPIS TECHNICZNY. B -1. Opis stanu istniejącego. Istniejący budynek pralni posiada instalację wentylacji mechanicznej i odciągów miejscowych od urządzeń technologicznych - pralniczych. Stan istniejących instalacji wentylacji jest bardzo zły, a urządzenia są wyeksploatowane i w związku z tym są mało skuteczne. Rozbudowa i modernizacja budynku pralni wymaga dostosowania instalacji wentylacji do projektowanej funkcji pomieszczeń technologicznych, oraz nowych urządzeń pralniczych. Projektuje się demontaż istniejących urządzeń i instalacji wentylacyjnych w całości i wykonania nowych instalacji z nowymi urządzeniami wentylacji mechanicznej. B 2. Instalacja wentylacji. Dla wszystkich pomieszczeń budynku projektuje się wentylację w oparciu o normę PN-83/B i rozporządzeniem Ministra Infrastruktury z dn r. (Dz.U. nr 75 z dn r poz. 690 z późniejszymi zmianami) W adaptowanych pomieszczeniach projektuje się następujące rodzaje wentylacji : nawiew przez infiltrację wywiew grawitacyjny, nawiew grawitacyjny - wywiew mechaniczny, nawiew i wywiew mechaniczny, B 2.1. Wentylacja pomieszczeń technologicznych pralni. Ilość powietrza wentylacyjnego dla pomieszczeń wentylowanych obliczono z krotności określonych odpowiednimi przepisami oraz wytycznymi technologicznymi. Nawiew powietrza projektuje się wspólnym układem nawiewnym 1.N, wywiew powietrza oddzielnymi układami wentylacyjnymi; Układ nawiewny 1.N - zapewnia nawiew powietrza do pomieszczeń; - nr 01 sortownia - nr 02 pralnia mokra - nr 03 pralnia sucha - nr 04 magazyn środków czystości - nr 05 suszarnia Nawiew powietrza układu 1.N zapewnia centrala wentylacyjna nawiewna typu VS-55- R-H o charakterystyce; V 6545 m 3 /s, H Pa, Q N = 87,75 kw, n /min, moc silnika N s - 2,2 kw z ramą, filtrem, nagrzewnicą. Centrala wyposażona jest w przepustnicę, króćce amortyzacyjne i komplet automatyki sterującej. W instalacji projektuje się tłumik akustyczny prostokątny typu TSK o wym; 1000 x 630. Nawiew powietrza do pomieszczeń projektuje się przy pomocy anemostatów nawiewnych typu ANO 4 i ANO 5 oraz kratek nawiewnych typu K3 + P. Jako przewody zastosowano kanały i kształtki ocynkowane typu A/I, oraz przewody elastyczne z folii aluminiowej izolowanę włóknem szklanym gr 25 mm (np. MOK lub CS 70 Therm). Przewody ocynkowane prowadzone w przestrzeni nad stropem podwieszonym należy zaizolować wełną mineralną gr 100 mm z płaszczem z folii aluminiowej. Układy wywiewne z pomieszczeń technologicznych: - nr 01 sortownia - układ wywiewny Wo - nr 02 pralnia mokra - układ wywiewny Wp - nr 03 pralnia sucha - układ wywiewny Ws - nr 04 magazyn środków czystości - układ wywiewny Wc - nr 05 suszarnia - układ wywiewny Wz W układach wywiewnych zastosowano wentylatory dachowe typu WVPOH, i WVPKH.
4 4 W instalacjach wentylacji wywiewnej zastosowano kanały i kształtki ocynkowane typu A/I i B/I, oraz kratki wentylacyjne wywiewne typu K3 + P. Przewody ocynkowane prowadzone w przestrzeni nad stropem podwieszonym należy zaizolować wełną mineralną gr 100 mm z płaszczem z folii aluminiowej. W pomieszczeniu pralni suchej projektuje się odciągi z suszarek typu SR i prasownicy parowej za pomocą kanałów ocynkowanych typu B/II i wyrzutni dachowych typu C Ø 200. B 2.2. Wentylacja pomieszczeń zaplecza socjalnego pralni. W pomieszczeniach tych projektuje się wentylację mechaniczną nawiewno wywiewną, nawiew układem 2.N, wywiew układami indywidualnymi. Układ nawiewny 2.N - zapewnia nawiew powietrza do pomieszczeń; - nr 10 szatnia czysta - nr 11 łazienka - nr 12 szatnia brudna Nawiew powietrza układu 2.N zapewnia centrala wentylacyjna nawiewna podwieszana dwubiegowa typu VS 10-R-H/S-T o charakterystyce L 455 m 3 /h, H-200 Pa, Q NE -8,45 kw, Ns - 0,25 kw prod. VITROSERVICE- CLIMA; w skład aparatu wchodzą sekcje : filtrowania, ogrzewcza, wentylatorowa oraz tłumik hałasu. Centrala wyposażona jest w przepustnicę, króćce amortyzacyjne i komplet automatyki sterującej. Nawiew powietrza do pomieszczeń projektuje się przy pomocy zaworów wentylacyjnych nawiewnych typu KE. Powietrze zewnętrzne czerpane będzie poprzez czerpnię ścienną typu A o wym; 250 x 500 mm. Układy wywiewne z pomieszczeń technologicznych: - nr 10 szatnia czysta - POLO nr 11 łazienka - układ wywiewny W L - nr 12 szatnia brudna - układ wywiewny W K W układach wywiewnych zastosowano wentylatory dachowe typu WVPKH. W instalacjach wentylacji wywiewnej zastosowano kanały i kształtki ocynkowane typu A/I i B/I, oraz zawory wentylacyjne wywiewne typu KK. B 2.3. Wentylacja pozostałych pomieszczeń zaplecza technologicznego i sanitarnego. W pozostałych pomieszczeniach zaplecza technologicznego które wymagają wentylacji wywiewnej projektuje się wentylatory dachowe typu WVPKH i wentylatory kanałowe typu POLO. W pom. socjalnym i W C i projektuje się wspomaganie wentylacji grawitacyjnej przy pomocy wentylatorów kanałowych. Do wywiewu powietrza projektuje się wentylatory kanałowe typ typu POLO 5 zlokalizowane w pomieszczeniach na kanałach wentylacji grawitacyjnej. Wentylatory kanałowe POLO 5 projektuje się również w magazynach odpadków. W pomieszczeniach W C i łazienki zaplecza warsztatu projektuje się układ wywiewny z wentylatorem dachowym typu WVPOH, wywiew przy pomocy zaworów wentylacyjnych typu KE. Wentylatory wywiewne w pom. WC i pomieszczeniach bez oświetlenia zewnętrznego zblokowane będą z oświetleniem tych pomieszczeń, w pomieszczeniach z oknami wentylatory wyciągowe włączane będą czujnikami ruchu. D-6.2. Materiały i wykonawstwo robót. Jako elementy rozprowadzające powietrze projektuje się typowe kanały i elementy wentylacyjne typu A/I, B/I i B/II z blachy stalowej ocynkowanej. Kanały wentylacyjne zaizolować matami z wełny szklanej z płaszczem z folii aluminiowej o grubości 100 mm. Czerpnie ścienne montować na kanale ssącym na wysokości min 2,0 m nad terenem. Po wykonaniu instalacji wentylacji należy dokonać rozruchu i regulacji jej pracy tak, aby ilości powietrza wentylacyjnego nie różniły się od projektowanych o więcej niż 10%. UWAGA! 1. Całość instalacji wykonać zgodnie z projektem oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe. 2. Wykaz urządzeń patrz załącznik. 3. Czerpnia oraz podstawy wentylatorów dachowych wg P.T. Konstrukcji.
5 5 4. Sterowanie i blokady elektryczne pracy wentylatorów oraz zaworów na doprowadzeniu ciepła do bloku nagrzewnic wg P.T. Instalacji elektrycznych. Centrale nawiewne dostarczone będą z kompletem automatyki. 5. Na otworach wentylacji grawitacyjnej w pomieszczeniach z wentylacją wywiewną mechaniczną zamontować żaluzje samozamykające. 6. C. OBLICZENIA. C - 5. Obliczenia wentylacji. W projektowanej pralni projektuje się następujące rodzaje wentylacji : - nawiew przez infiltrację wywiew grawitacyjny - nawiew przez infiltrację wywiew mechaniczny - nawiew i wywiew mechaniczny - odciągi miejscowe od urządzeń technologicznych pralni C Wentylacja mechaniczna pomieszczeń technologicznych pralni. Wentylację tych pomieszczeń zapewni wspólny układ nawiewny 1.N, wywiew układy indywidualne z pomieszczeń, oraz odciągi od urządzeń technologicznych. C Pom nr 01 sortownia V 44,9 m 3. Ilość powietrza wentylacyjnego oblicza się z krotności nawiew - 5, wywiew 6w/h. - nawiew L N1 = n x q = 5 x 44,9 = 250 m 3 /h - wywiew L W = n x q = 6 x 44,9 = 300 m 3 /h Układ wywiewny Wo Do wywiewu dobiera się wentylator dachowy typu WVPKH- 200/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,18 kw. C Pom nr 02 pralnia mokra V 208,6 m 3. Ilość powietrza wentylacyjnego oblicza się z krotności nawiew 6-10, wywiew 7-12 w/h. - nawiew L N2 = n x q = 8 x 208,6 = 1670 m 3 /h - wywiew L W = n x q = 9 x 208,6 = 1880 m 3 /h Układ wywiewny Wp Do wywiewu dobiera się wentylator dachowy typu WVPOH- 315/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,37 kw. C Pom nr 02 pralnia sucha V 280,0 m 3. Ilość powietrza wentylacyjnego oblicza się z krotności min 15 w/h. - nawiew L N3 = n x q = 15 x 280,0 = 4200 m 3 /h - wywiew L W = n x q = 15 x 280,0 = 4200 m 3 /h W pomieszczeniu pralni suchej zamontowane będą urządzenia technologiczne posiadające odciągi usuwające zużyte powietrze technologiczne wentylatorami wbudowanymi w urządzeniu; prasownica parowa I wywiew 850 m 3 /h suszarka SE 10R - wywiew 450 m 3 /h suszarka SE 16R - wywiew 800 m 3 /h suszarka SE 16R - wywiew 800 m 3 /h Razem Lo m 3 /h Do bilansu powietrza usuwanego przez odciągi przyjmuje się że jedna z suszarek nie będzie pracować. Ilość powietrza usuwanego przez urządzenia przyjęto w ilości: L O = = 2100 m 3 /h Pozostała ilość powietrza usuwana będzie układem wywiewnym ogólnym Ws. L S = = 2100 m 3 /h
6 6 Projektuje się 2 wentylatory wywiewne V w = 1,15 x 2100 : 2 = 1200 m 3 /h Układ wywiewny Ws Do wywiewu dobiera się 2 wentylatory dachowe typu WVPKH- 250/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,25 kw. Odciągi miejscowe od urządzeń pralni suchej. W pralni suchej zamontowane są urządzenia: prasownica parowa I , suszarka SE 10R, i 2suszarki SE 16R, które posiadają instalacje wywiewu powietrza od których projektuje się odciągi 1.O i 2.O C Pom nr 04 magazyn środków czystości V 13,2 m 3. Ilość powietrza wentylacyjnego oblicza się z krotności wywiew 10w/h. - nawiew L N4 = n x q = 8 x 13,2 = 105 m 3 /h - wywiew L W = n x q = 10 x 13,2 = 132 m 3 /h Układ wywiewny Wc Do wywiewu dobiera się wentylator dachowy typu WVPOH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. C Pom nr 05 suszarnia V 77,9 m 3. Ilość powietrza wentylacyjnego oblicza się z krotności nawiew - 4, wywiew 5w/h. - nawiew L N5 = n x q = 4 x 77,9 = 320 m 3 /h - wywiew L W = n x q = 5 x 77,9 = 400 m 3 /h Układ wywiewny Wz Do wywiewu dobiera się wentylator dachowy typu WVPKH- 200/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,18 kw. C Wentylacja nawiewna do pomieszczeń technologicznych. Do pomieszczeń technologicznych sortowni, pralni mokrej, pralni suchej i suszarni projektuje się jeden układ nawiewny 1.N - zapewniający nawiew powietrza do pomieszczeń. C Ilość powietrza nawiewanego Układ 1.N. L N = L N1 + L N2 + L N3 + L N4 + L N5 = = 6545 m 3 /h = 1,82 m 3 /s C Zapotrzebowanie ciepła. Q N1 = ρ x c p x (t n - t e ) x L N = 1,2 x 1020 x ( ) x 1,82 = W C Dobór centrali nawiewnej układu 1.N. Dla ww. danych dobiera się centralę nawiewną typu VS-55- R-H o charakterystyce : V 6545 m 3 /s, H Pa, Q N = 87,75 kw, n /min, moc silnika N s - 2,2 kw z ramą, filtrem, nagrzewnicą, przepustnicą, króćcami elastycznymi, i kompletem automatyki. C Dobranie czerpni ściennej. Dobiera się czerpnię powietrza dla układu nawiewnego 1.N. Ilość powietrza nawiewanego: L N = 6545 m 3 /h 6545 F cz = = 0,73 m 2 2,5 x 3600 Dobiera się czerpnię ścienną typ A o wym 750 x 1000 mm zamontowaną w ścianie północnej. C Pomieszczenia zaplecza socjalnego.
7 7 Ilość powietrza wentylacyjnego oblicza się z krotności wymian. Nawiew powietrza projektuje się wspólnym układem nawiewnym 2.N, wywiew układami indywidualnymi z poszczególnych pomieszczeń. Pom. nr 10 szatnia czysta V 23,4 m 3. Ilość powietrza wentylacyjnego: L W1 = n x q = 4 x 23,4 = 95 m 3 /h Wywiew powietrza projektuje się wentylatorem kanałowym typu POLO 6, V - 95 m 3 /h, N S -25W. Pom. nr 11 łazienka V 24,5 m 3. Ilość powietrza wentylacyjnego: L W2 = n x q = 5 x 24,5 = 125 m 3 /h Wywiew projektuje się układem wywiewnym W L. Do wywiewu dobiera się wentylator dachowy typu WVPKH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. Pom. nr 12 szatnia brudna V 33,7 m 3. Ilość powietrza wentylacyjnego: L W3 = n x q = 4 x 33,7 = 135 m 3 /h Wywiew projektuje się układem wywiewnym W K. Do wywiewu dobiera się wentylator dachowy typu WVPKH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. Pom. nr 13 W C, V 15,0 m 3. Ilość powietrza wentylacyjnego: L W4 = 100 m 3 /h Wywiew powietrza projektuje się wentylatorem kanałowym typu POLO 6, V m 3 /h, N S -25W. C Ilość powietrza nawiewanego Układ 1.N. L NS = L W1 + L W2 + L W3 + L W4 = = 100 = 455 m 3 /h = 0,13 m 3 /s C Zapotrzebowanie ciepła. Q N1 = ρ x c p x (t n - t e ) x L N = 1,2 x 1020 x ( ) x 0,13 = W C Dobór centrali nawiewnej układu 2.N. Dla ww. danych dobiera się centralę nawiewną podwieszana dwubiegowa typu VS 10-R-H -T o charakterystyce; L 455 m 3 /h, H-200 Pa, Q NE -8,45 kw, Ns- 0,25 kw z filtrem, nagrzewnicą, przepustnicą, króćcami elastycznymi, i kompletem automatyki. C Dobranie czerpni ściennej. Dobiera się czerpnię powietrza dla układu nawiewnego 2.N. Ilość powietrza nawiewanego: L N = 455 m 3 /h 455 F cz = = 0,05 m 2 2,5 x 3600 Dobiera się czerpnię ścienną typ A o wym 250 x 500 mm. C Pom. nr 06 magazyn bielizny czystej V 103,7 m 3. Ilość powietrza wentylacyjnego wywiewanego oblicza się z krotności wywiew 4 w/h. - wywiew L N5 = n x q = 4 x 103,7 = 415 m 3 /h Układ wywiewny W b
8 8 Do wywiewu dobiera się wentylator dachowy typu WVPKH- 200/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,18 kw. C Pom. nr 07 pokój socjalny V 27,1 m 3. Ilość powietrza wentylacyjnego: L W = 2 x 27,1 = 55 m 3 /h Wywiew powietrza projektuje się wentylatorem kanałowym typu POLO 5, V - 55 m 3 /h, N S -20W. C Pom. nr 08 szwalnia V 39,1 m 3. Ilość powietrza wentylacyjnego wywiewanego oblicza się z krotności wywiew 4 w/h. - wywiew L N5 = n x q = 4 x 103,7 = 415 m 3 /h Układ wywiewny W SZ Do wywiewu dobiera się wentylator dachowy typu WVPKH- 160/8,2-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. C Pomieszczenia zaplecza socjalnego warsztatu. W C 75 m 3 /h Łazienka 50 m 3 /h Razem 125 m 3 /h Wywiew projektuje się układem wywiewnym W g. Do wywiewu dobiera się wentylator dachowy typu WVPKH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. C Pomieszczenia magazynowe. W pomieszczeniach tych projektuje się wentylację mechaniczną wywiewną pom. nr 24 magazyn środków dezynfekcyjnych - 28 m 3 /h POLO 5 pom. nr 25 magazyn odpadów medycznych - 32 m 3 /h POLO 5 D.Wykaz urządzeń i elementów wentylacyjnych. WYKAZ ELEMENTÓW I URZĄDZEŃ WENTYLACYJNYCH Inwestor: PDPS w Zgórsku Obiekt: Pralnia DPDS UKŁAD NAWIEWNY nr 1.N. Projekt: Instalacji wentylacji Str. nr: 1 1.N - 1 Centrala nawiewna typu VS-55- R-H o charakterystyce : V 6545 m 3 /s, H Pa, Q N = 87,75 kw, n /min, moc silnika N s - 2,2 kw z ramą, filtrem, nagrzewnicą, przepustnicą, króćcami elastycznymi, i kompletem automatyki. 1 szt VTS Polska Oferta nr 237/Kl/ N - 2 Czerpnia ścienna typu A o wym: 1000 x 750 mm 1 szt BN 70/ N - 3 Kanał ocynk. typu A/I 1000 x 750, L 300 mm 1 szt BN 70/ N - 4 Kolano wentylac. redukcyjne typu A/I o wym: 750 x 1000 /315 x 1000, R 150 mm 1.N - 5 Kanał ocynk. typu A/I 315 x 1000, L 600 mm 1 szt BN 70/

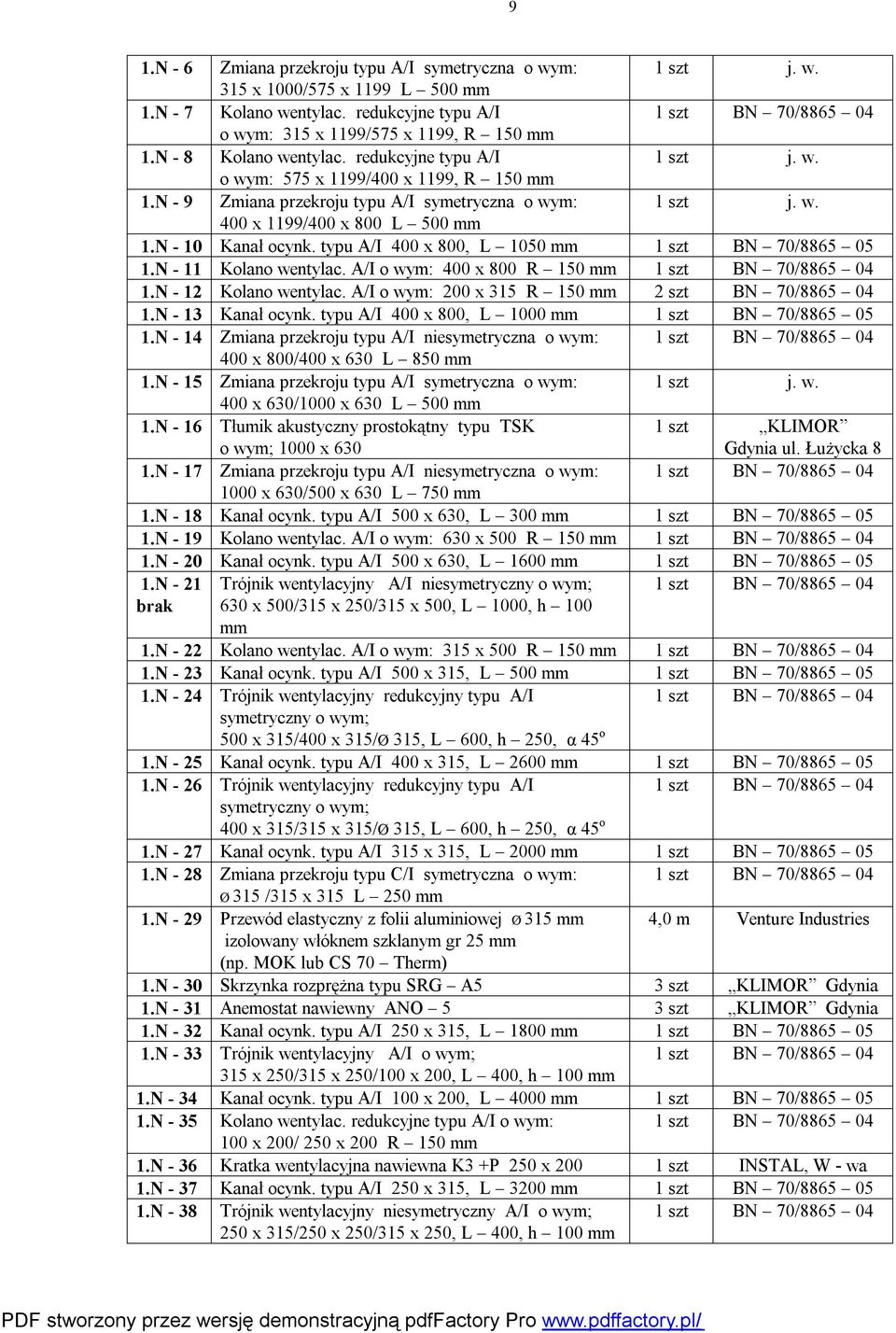

9 9 1.N - 6 Zmiana przekroju typu A/I symetryczna o wym: 1 szt j. w. 315 x 1000/575 x 1199 L 500 mm 1.N - 7 Kolano wentylac. redukcyjne typu A/I o wym: 315 x 1199/575 x 1199, R 150 mm 1.N - 8 Kolano wentylac. redukcyjne typu A/I 1 szt j. w. o wym: 575 x 1199/400 x 1199, R 150 mm 1.N - 9 Zmiana przekroju typu A/I symetryczna o wym: 1 szt j. w. 400 x 1199/400 x 800 L 500 mm 1.N - 10 Kanał ocynk. typu A/I 400 x 800, L 1050 mm 1 szt BN 70/ N - 11 Kolano wentylac. A/I o wym: 400 x 800 R 150 mm 1.N - 12 Kolano wentylac. A/I o wym: 200 x 315 R 150 mm 2 szt BN 70/ N - 13 Kanał ocynk. typu A/I 400 x 800, L 1000 mm 1 szt BN 70/ N - 14 Zmiana przekroju typu A/I niesymetryczna o wym: 400 x 800/400 x 630 L 850 mm 1.N - 15 Zmiana przekroju typu A/I symetryczna o wym: 1 szt j. w. 400 x 630/1000 x 630 L 500 mm 1.N - 16 Tłumik akustyczny prostokątny typu TSK o wym; 1000 x szt KLIMOR Gdynia ul. Łużycka 8 1.N - 17 Zmiana przekroju typu A/I niesymetryczna o wym: 1000 x 630/500 x 630 L 750 mm 1.N - 18 Kanał ocynk. typu A/I 500 x 630, L 300 mm 1 szt BN 70/ N - 19 Kolano wentylac. A/I o wym: 630 x 500 R 150 mm 1.N - 20 Kanał ocynk. typu A/I 500 x 630, L 1600 mm 1 szt BN 70/ N - 21 Trójnik wentylacyjny A/I niesymetryczny o wym; brak 630 x 500/315 x 250/315 x 500, L 1000, h 100 mm 1.N - 22 Kolano wentylac. A/I o wym: 315 x 500 R 150 mm 1.N - 23 Kanał ocynk. typu A/I 500 x 315, L 500 mm 1 szt BN 70/ N - 24 Trójnik wentylacyjny redukcyjny typu A/I symetryczny o wym; 500 x 315/400 x 315/Ø 315, L 600, h 250, α 45 o 1.N - 25 Kanał ocynk. typu A/I 400 x 315, L 2600 mm 1 szt BN 70/ N - 26 Trójnik wentylacyjny redukcyjny typu A/I symetryczny o wym; 400 x 315/315 x 315/Ø 315, L 600, h 250, α 45 o 1.N - 27 Kanał ocynk. typu A/I 315 x 315, L 2000 mm 1 szt BN 70/ N - 28 Zmiana przekroju typu C/I symetryczna o wym: Ø 315 /315 x 315 L 250 mm 1.N - 29 Przewód elastyczny z folii aluminiowej Ø 315 mm 4,0 m Venture Industries izolowany włóknem szklanym gr 25 mm (np. MOK lub CS 70 Therm) 1.N - 30 Skrzynka rozprężna typu SRG A5 3 szt KLIMOR Gdynia 1.N - 31 Anemostat nawiewny ANO 5 3 szt KLIMOR Gdynia 1.N - 32 Kanał ocynk. typu A/I 250 x 315, L 1800 mm 1 szt BN 70/ N - 33 Trójnik wentylacyjny A/I o wym; 315 x 250/315 x 250/100 x 200, L 400, h 100 mm 1.N - 34 Kanał ocynk. typu A/I 100 x 200, L 4000 mm 1 szt BN 70/ N - 35 Kolano wentylac. redukcyjne typu A/I o wym: 100 x 200/ 250 x 200 R 150 mm 1.N - 36 Kratka wentylacyjna nawiewna K3 +P 250 x szt INSTAL, W - wa 1.N - 37 Kanał ocynk. typu A/I 250 x 315, L 3200 mm 1 szt BN 70/ N - 38 Trójnik wentylacyjny niesymetryczny A/I o wym; 250 x 315/250 x 250/315 x 250, L 400, h 100 mm

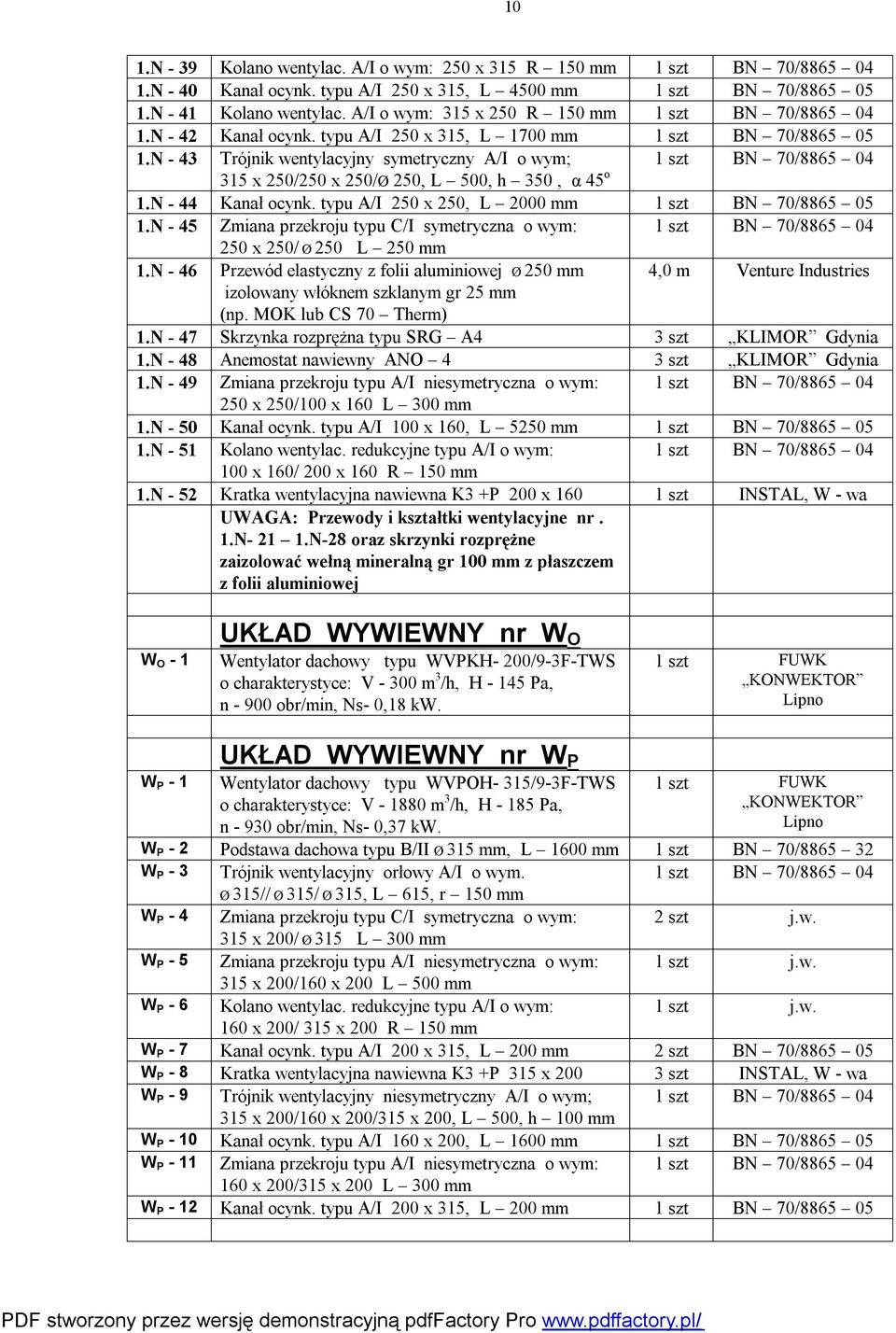

10 10 1.N - 39 Kolano wentylac. A/I o wym: 250 x 315 R 150 mm 1.N - 40 Kanał ocynk. typu A/I 250 x 315, L 4500 mm 1 szt BN 70/ N - 41 Kolano wentylac. A/I o wym: 315 x 250 R 150 mm 1.N - 42 Kanał ocynk. typu A/I 250 x 315, L 1700 mm 1 szt BN 70/ N - 43 Trójnik wentylacyjny symetryczny A/I o wym; 315 x 250/250 x 250/Ø 250, L 500, h 350, α 45 o 1.N - 44 Kanał ocynk. typu A/I 250 x 250, L 2000 mm 1 szt BN 70/ N - 45 Zmiana przekroju typu C/I symetryczna o wym: 250 x 250/ Ø 250 L 250 mm 1.N - 46 Przewód elastyczny z folii aluminiowej Ø 250 mm 4,0 m Venture Industries izolowany włóknem szklanym gr 25 mm (np. MOK lub CS 70 Therm) 1.N - 47 Skrzynka rozprężna typu SRG A4 3 szt KLIMOR Gdynia 1.N - 48 Anemostat nawiewny ANO 4 3 szt KLIMOR Gdynia 1.N - 49 Zmiana przekroju typu A/I niesymetryczna o wym: 250 x 250/100 x 160 L 300 mm 1.N - 50 Kanał ocynk. typu A/I 100 x 160, L 5250 mm 1 szt BN 70/ N - 51 Kolano wentylac. redukcyjne typu A/I o wym: 100 x 160/ 200 x 160 R 150 mm 1.N - 52 Kratka wentylacyjna nawiewna K3 +P 200 x szt INSTAL, W - wa UWAGA: Przewody i kształtki wentylacyjne nr. 1.N N-28 oraz skrzynki rozprężne zaizolować wełną mineralną gr 100 mm z płaszczem z folii aluminiowej W O - 1 UKŁAD WYWIEWNY nr W O Wentylator dachowy typu WVPKH- 200/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,18 kw. W P - 1 UKŁAD WYWIEWNY nr W P Wentylator dachowy typu WVPOH- 315/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,37 kw. W P - 2 Podstawa dachowa typu B/II Ø 315 mm, L 1600 mm 1 szt BN 70/ W P - 3 Trójnik wentylacyjny orłowy A/I o wym. Ø 315// Ø 315/ Ø 315, L 615, r 150 mm W P - 4 Zmiana przekroju typu C/I symetryczna o wym: 2 szt j.w. 315 x 200/ Ø 315 L 300 mm W P - 5 Zmiana przekroju typu A/I niesymetryczna o wym: 1 szt j.w. 315 x 200/160 x 200 L 500 mm W P - 6 Kolano wentylac. redukcyjne typu A/I o wym: 1 szt j.w. 160 x 200/ 315 x 200 R 150 mm W P - 7 Kanał ocynk. typu A/I 200 x 315, L 200 mm 2 szt BN 70/ W P - 8 Kratka wentylacyjna nawiewna K3 +P 315 x szt INSTAL, W - wa W P - 9 Trójnik wentylacyjny niesymetryczny A/I o wym; 315 x 200/160 x 200/315 x 200, L 500, h 100 mm W P - 10 Kanał ocynk. typu A/I 160 x 200, L 1600 mm 1 szt BN 70/ W P - 11 Zmiana przekroju typu A/I niesymetryczna o wym: 160 x 200/315 x 200 L 300 mm W P - 12 Kanał ocynk. typu A/I 200 x 315, L 200 mm 1 szt BN 70/

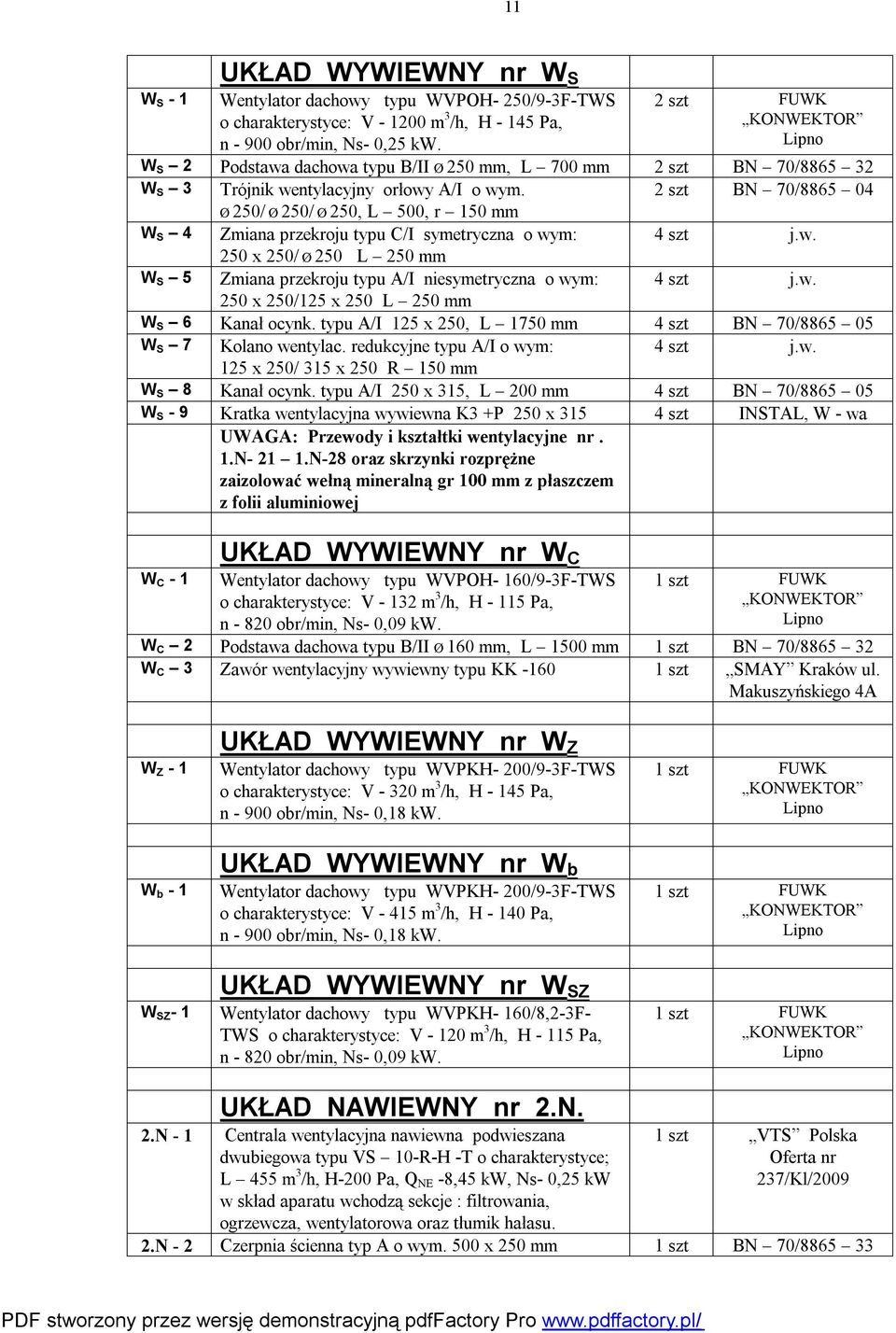

11 11 W S - 1 UKŁAD WYWIEWNY nr W S Wentylator dachowy typu WVPOH- 250/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,25 kw. 2 szt FUWK W S 2 Podstawa dachowa typu B/II Ø 250 mm, L 700 mm 2 szt BN 70/ W S 3 Trójnik wentylacyjny orłowy A/I o wym. 2 szt BN 70/ Ø 250/ Ø 250/ Ø 250, L 500, r 150 mm W S 4 Zmiana przekroju typu C/I symetryczna o wym: 4 szt j.w. 250 x 250/ Ø 250 L 250 mm W S 5 Zmiana przekroju typu A/I niesymetryczna o wym: 4 szt j.w. 250 x 250/125 x 250 L 250 mm W S 6 Kanał ocynk. typu A/I 125 x 250, L 1750 mm 4 szt BN 70/ W S 7 Kolano wentylac. redukcyjne typu A/I o wym: 4 szt j.w. 125 x 250/ 315 x 250 R 150 mm W S 8 Kanał ocynk. typu A/I 250 x 315, L 200 mm 4 szt BN 70/ W S - 9 Kratka wentylacyjna wywiewna K3 +P 250 x szt INSTAL, W - wa UWAGA: Przewody i kształtki wentylacyjne nr. 1.N N-28 oraz skrzynki rozprężne zaizolować wełną mineralną gr 100 mm z płaszczem z folii aluminiowej W C - 1 UKŁAD WYWIEWNY nr W C Wentylator dachowy typu WVPOH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. W C 2 Podstawa dachowa typu B/II Ø 160 mm, L 1500 mm 1 szt BN 70/ W C 3 Zawór wentylacyjny wywiewny typu KK szt SMAY Kraków ul. Makuszyńskiego 4A W Z - 1 UKŁAD WYWIEWNY nr W Z Wentylator dachowy typu WVPKH- 200/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,18 kw. W b - 1 UKŁAD WYWIEWNY nr W b Wentylator dachowy typu WVPKH- 200/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,18 kw. W SZ - 1 UKŁAD WYWIEWNY nr W SZ Wentylator dachowy typu WVPKH- 160/8,2-3F- TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. UKŁAD NAWIEWNY nr 2.N. 2.N - 1 Centrala wentylacyjna nawiewna podwieszana dwubiegowa typu VS 10-R-H -T o charakterystyce; L 455 m 3 /h, H-200 Pa, Q NE -8,45 kw, Ns- 0,25 kw w skład aparatu wchodzą sekcje : filtrowania, 1 szt VTS Polska Oferta nr 237/Kl/2009 ogrzewcza, wentylatorowa oraz tłumik hałasu. 2.N - 2 Czerpnia ścienna typ A o wym. 500 x 250 mm 1 szt BN 70/
12 12 zamontowana w ścianie budynku 2.N 3 Zmiana przekroju typu A/I symetryczna o wym: 250 x 500/220 x 500 L 600 mm 2.N 4 Zmiana przekroju typu C/I symetryczna o wym: 1 szt j.w. 220 x 500/ Ø 200 L 500 mm 2.N 5 Kanał ocynk. typu B/I Ø 200, L 800 mm 1 szt BN 70/ N 6 Trójnik wentylacyjny redukcyjny B/I o wym. Ø 200/ Ø 160 / Ø 100, L 300, h 150 mm 2.N 7 Kanał ocynk. typu B/I Ø 160, L 2250 mm 1 szt BN 70/ N 8 Trójnik wentylacyjny redukcyjny B/I o wym. Ø 160/ Ø 100 / Ø 125, L 300, h 150 mm 2.N 9 Kanał ocynk. typu B/I Ø 100, L 900 mm 1 szt BN 70/ N- 10 Trójnik wentylacyjny redukcyjny B/I o wym. Ø 125/ Ø 100 / Ø 100, L 300, h 150 mm 2.N - 11 Kanał ocynk. typu B/I Ø 100, L 250 mm 1 szt BN 70/ N - 12 Zawór wentylacyjny nawiewny typu KE szt SMAY Kraków ul. Makuszyńskiego 4A 2.N - 13 Kanał ocynk. typu B/I Ø 100, L 500 mm 2 szt BN 70/ N - 14 Kanał ocynk. typu B/I Ø 125, L 400 mm 1 szt BN 70/ N - 15 Łuk wentylacyjny typu B/I Ø 125 R 200, α 90 O 2.N - 16 Kanał ocynk. typu B/I Ø 125, L 200 mm 1 szt BN 70/ N - 17 Zawór wentylacyjny nawiewny typu KE szt SMAY Kraków ul. Makuszyńskiego 4A W L - 1 UKŁAD WYWIEWNY nr W L Wentylator dachowy typu WVPKH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. Trójnik wentylacyjny B/I o wym. W L - 2 Ø 100/ Ø 100 / Ø 100, L 300, h 1150 mm W L - 3 Zawór wentylacyjny wywiewny typu KK szt SMAY Kraków ul. Makuszyńskiego 4A W K - 1 UKŁAD WYWIEWNY nr W K Wentylator dachowy typu WVPKH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. W g - 1 UKŁAD WYWIEWNY nr W g Wentylator dachowy typu WVPOH- 160/9-3F-TWS o charakterystyce: V m 3 /h, H Pa, n obr/min, Ns- 0,09 kw. W g - 2 Podstawa dachowa typu B/II Ø 160 mm, L 1000 mm 1 szt BN 70/ W g - 3 Trójnik wentylacyjny orłowy A/I o wym. Ø 160/ Ø 160/ Ø 160, L 300, r 150 mm W g - 4 Łuk wentylacyjny typu B/I Ø 160 R 250, α 90 O W g - 5 Trójnik wentylacyjny redukcyjny B/I o wym. Ø 160/ Ø 100 / Ø 80, L 300, h 100 mm W g - 6 Kanał ocynk. typu B/I Ø 100, L 500 mm 1 szt BN 70/ W g - 7 Zawór wentylacyjny wywiewny typu KK szt SMAY Kraków ul. Makuszyńskiego 4A W g - 8 Zawór wentylacyjny wywiewny typu KK szt j.w.

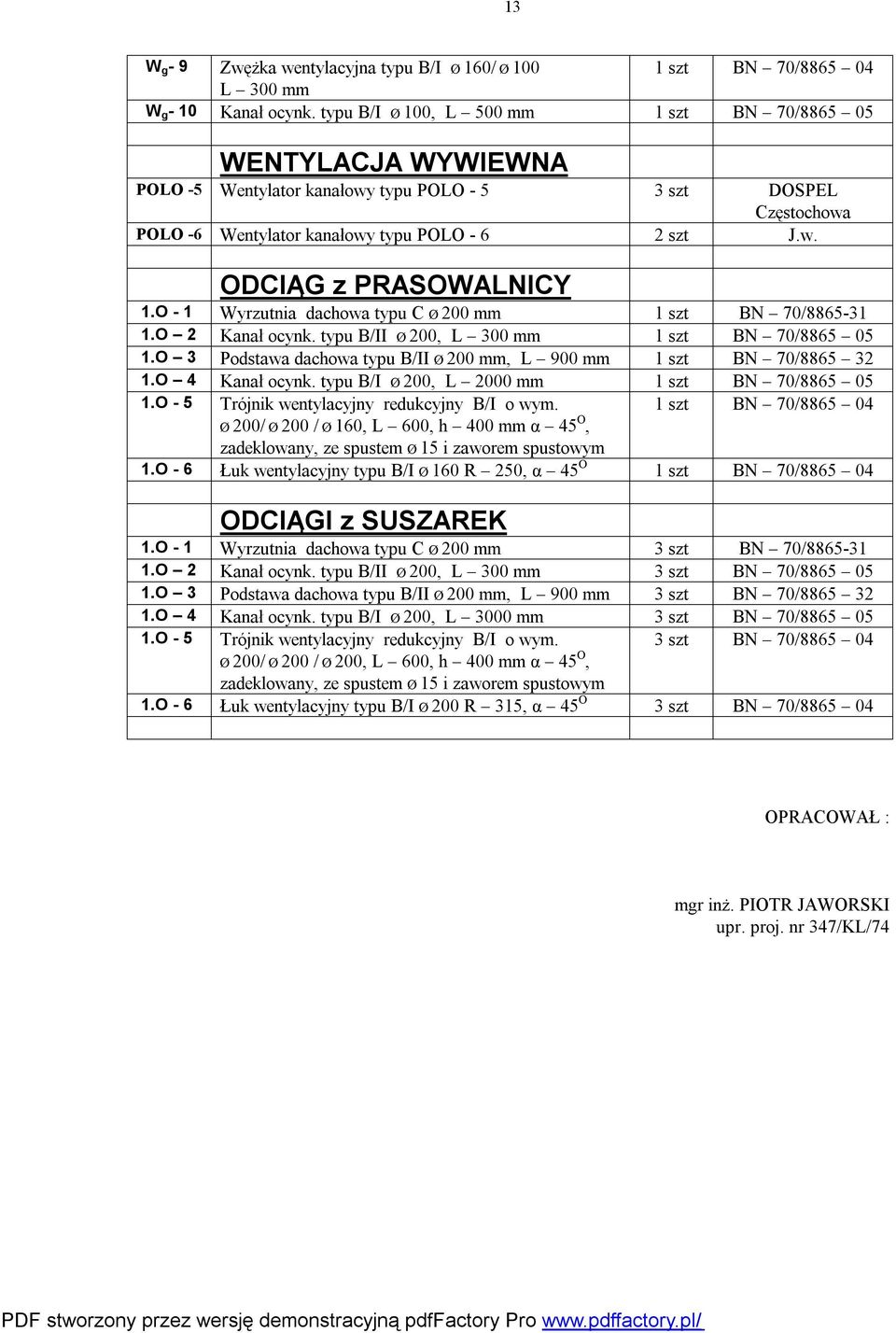

13 13 W g - 9 Zwężka wentylacyjna typu B/I Ø 160/ Ø 100 L 300 mm W g - 10 Kanał ocynk. typu B/I Ø 100, L 500 mm 1 szt BN 70/ WENTYLACJA WYWIEWNA POLO -5 Wentylator kanałowy typu POLO szt DOSPEL Częstochowa POLO -6 Wentylator kanałowy typu POLO szt J.w. ODCIĄG z PRASOWALNICY 1.O - 1 Wyrzutnia dachowa typu C Ø 200 mm 1 szt BN 70/ O 2 Kanał ocynk. typu B/II Ø 200, L 300 mm 1 szt BN 70/ O 3 Podstawa dachowa typu B/II Ø 200 mm, L 900 mm 1 szt BN 70/ O 4 Kanał ocynk. typu B/I Ø 200, L 2000 mm 1 szt BN 70/ O - 5 Trójnik wentylacyjny redukcyjny B/I o wym. Ø 200/ Ø 200 / Ø 160, L 600, h 400 mm α 45 O, zadeklowany, ze spustem Ø 15 i zaworem spustowym 1.O - 6 Łuk wentylacyjny typu B/I Ø 160 R 250, α 45 O ODCIĄGI z SUSZAREK 1.O - 1 Wyrzutnia dachowa typu C Ø 200 mm 3 szt BN 70/ O 2 Kanał ocynk. typu B/II Ø 200, L 300 mm 3 szt BN 70/ O 3 Podstawa dachowa typu B/II Ø 200 mm, L 900 mm 3 szt BN 70/ O 4 Kanał ocynk. typu B/I Ø 200, L 3000 mm 3 szt BN 70/ O - 5 Trójnik wentylacyjny redukcyjny B/I o wym. Ø 200/ Ø 200 / Ø 200, L 600, h 400 mm α 45 O, zadeklowany, ze spustem Ø 15 i zaworem spustowym 3 szt BN 70/ O - 6 Łuk wentylacyjny typu B/I Ø 200 R 315, α 45 O 3 szt BN 70/ OPRACOWAŁ : mgr inż. PIOTR JAWORSKI upr. proj. nr 347/KL/74
