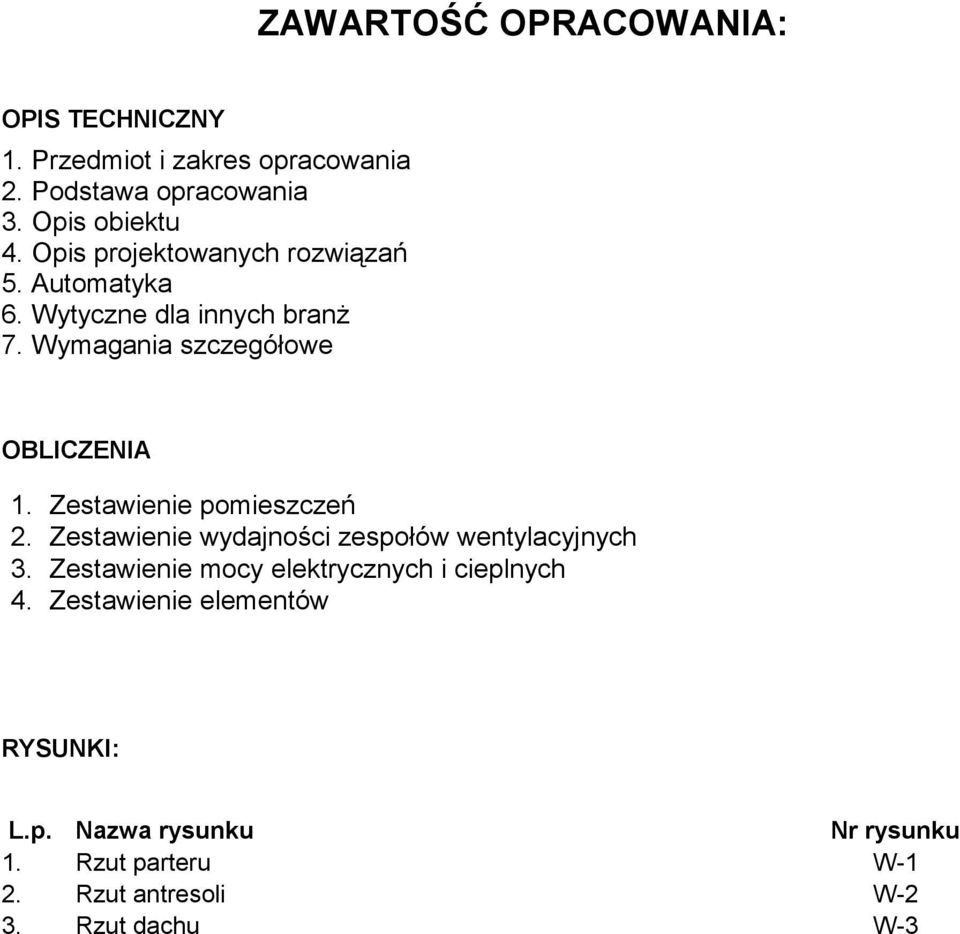

1 ZAWARTOŚĆ OPRACOWANIA: OPIS TECHNICZNY 1. Przedmiot i zakres opracowania 2. Podstawa opracowania 3. Opis obiektu 4. Opis projektowanych rozwiązań 5. Automatyka 6. Wytyczne dla innych branŝ 7. Wymagania szczegółowe OBLICZENIA 1. Zestawienie pomieszczeń 2. Zestawienie wydajności zespołów wentylacyjnych 3. Zestawienie mocy elektrycznych i cieplnych 4. Zestawienie elementów RYSUNKI: L.p. Nazwa rysunku Nr rysunku 1. Rzut parteru W-1 2. Rzut antresoli W-2 3. Rzut dachu W-3

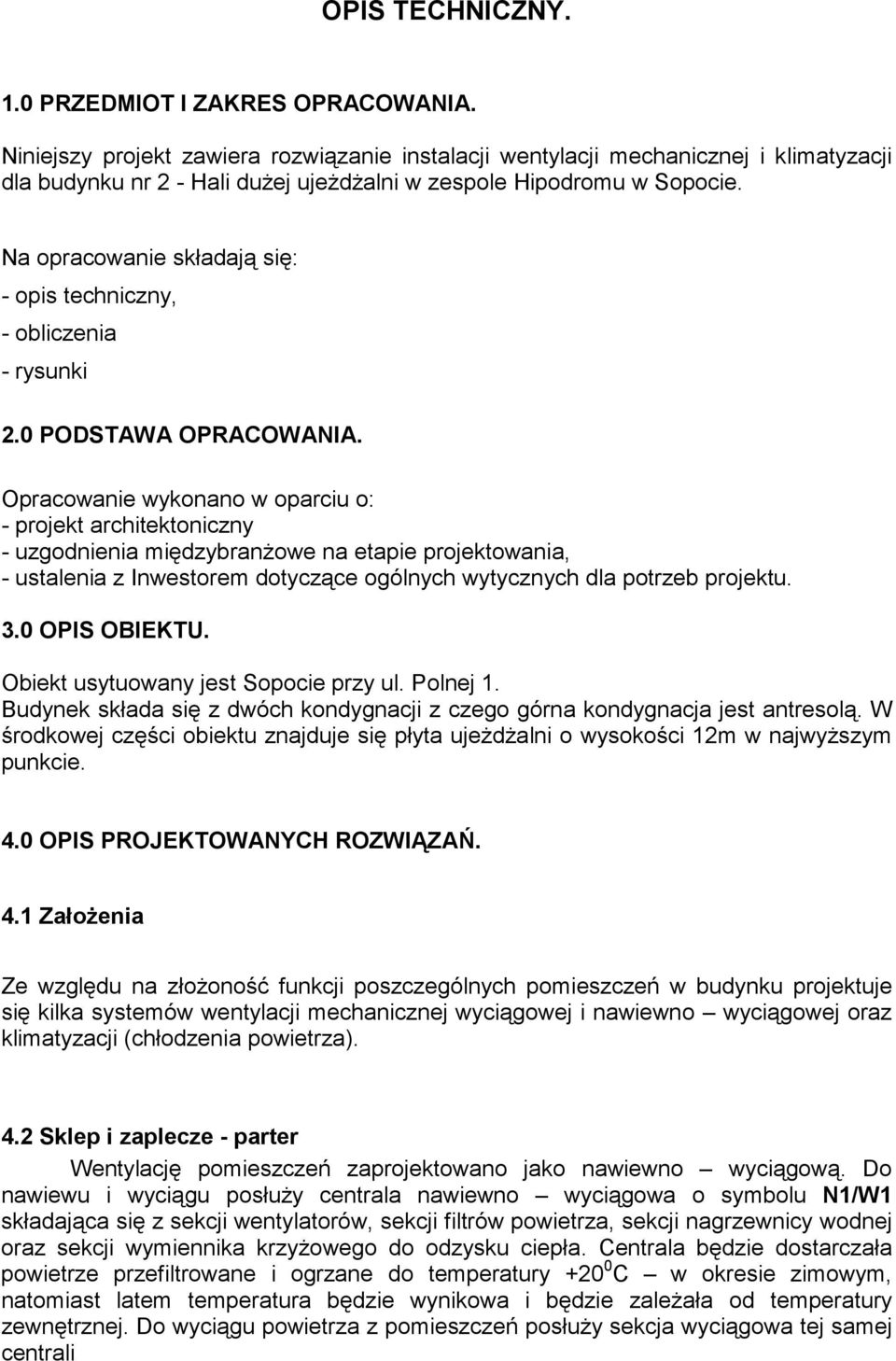

2 OPIS TECHNICZNY. 1.0 PRZEDMIOT I ZAKRES OPRACOWANIA. Niniejszy projekt zawiera rozwiązanie instalacji wentylacji mechanicznej i klimatyzacji dla budynku nr 2 - Hali duŝej ujeŝdŝalni w zespole Hipodromu w Sopocie. Na opracowanie składają się: - opis techniczny, - obliczenia - rysunki 2.0 PODSTAWA OPRACOWANIA. Opracowanie wykonano w oparciu o: - projekt architektoniczny - uzgodnienia międzybranŝowe na etapie projektowania, - ustalenia z Inwestorem dotyczące ogólnych wytycznych dla potrzeb projektu. 3.0 OPIS OBIEKTU. Obiekt usytuowany jest Sopocie przy ul. Polnej 1. Budynek składa się z dwóch kondygnacji z czego górna kondygnacja jest antresolą. W środkowej części obiektu znajduje się płyta ujeŝdŝalni o wysokości 12m w najwyŝszym punkcie. 4.0 OPIS PROJEKTOWANYCH ROZWIĄZAŃ. 4.1 ZałoŜenia Ze względu na złoŝoność funkcji poszczególnych pomieszczeń w budynku projektuje się kilka systemów wentylacji mechanicznej wyciągowej i nawiewno wyciągowej oraz klimatyzacji (chłodzenia powietrza). 4.2 Sklep i zaplecze - parter nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa o symbolu N1/W1 składająca się z sekcji wentylatorów, sekcji filtrów powietrza, sekcji nagrzewnicy wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z pomieszczeń posłuŝy sekcja wyciągowa tej samej centrali

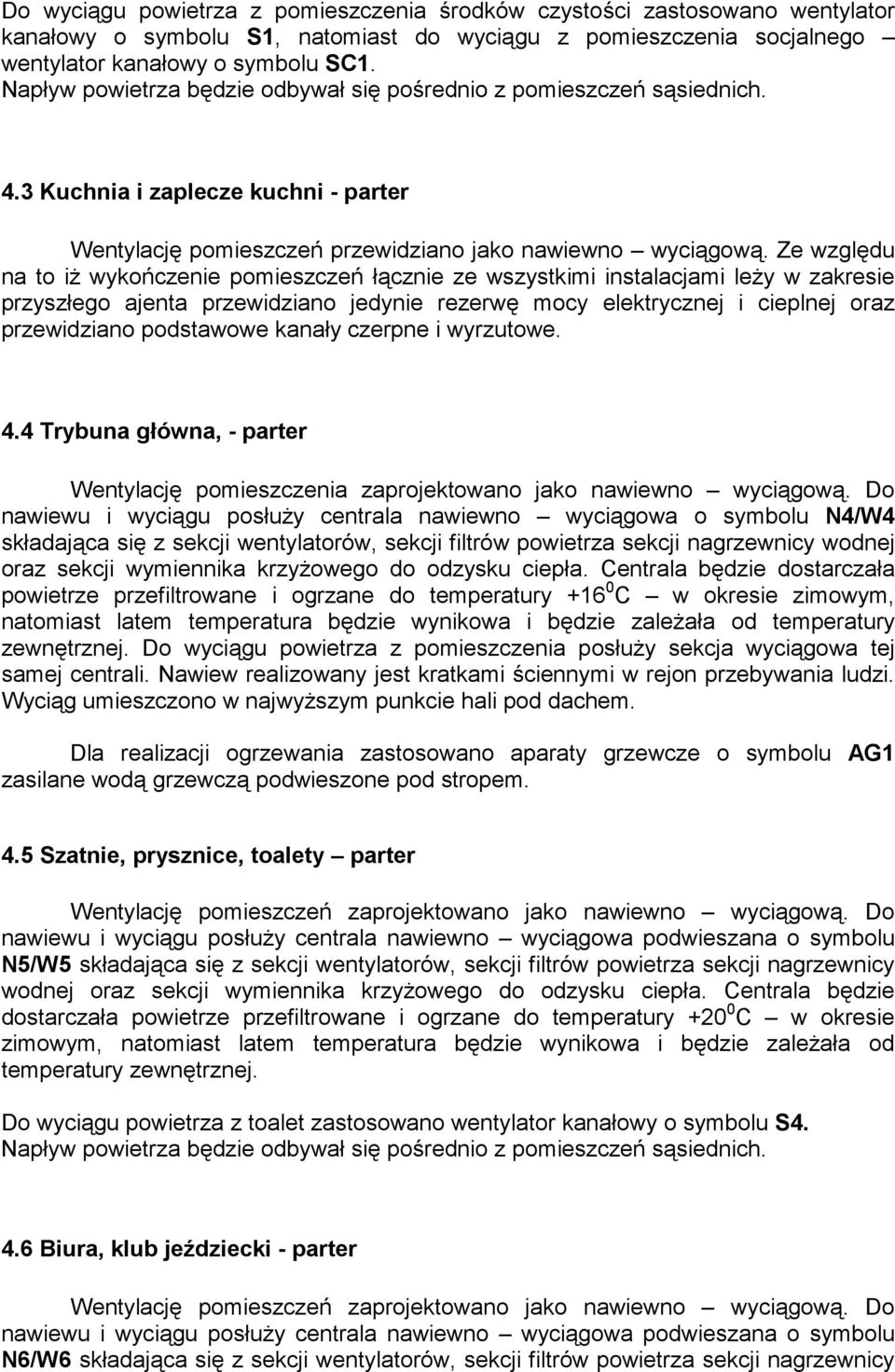

3 Do wyciągu powietrza z pomieszczenia środków czystości zastosowano wentylator kanałowy o symbolu S1, natomiast do wyciągu z pomieszczenia socjalnego wentylator kanałowy o symbolu SC1. Napływ powietrza będzie odbywał się pośrednio z pomieszczeń sąsiednich. 4.3 Kuchnia i zaplecze kuchni - parter Wentylację pomieszczeń przewidziano jako nawiewno wyciągową. Ze względu na to iŝ wykończenie pomieszczeń łącznie ze wszystkimi instalacjami leŝy w zakresie przyszłego ajenta przewidziano jedynie rezerwę mocy elektrycznej i cieplnej oraz przewidziano podstawowe kanały czerpne i wyrzutowe. 4.4 Trybuna główna, - parter Wentylację pomieszczenia zaprojektowano jako nawiewno wyciągową. Do nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa o symbolu N4/W4 składająca się z sekcji wentylatorów, sekcji filtrów powietrza sekcji nagrzewnicy wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z pomieszczenia posłuŝy sekcja wyciągowa tej samej centrali. Nawiew realizowany jest kratkami ściennymi w rejon przebywania ludzi. Wyciąg umieszczono w najwyŝszym punkcie hali pod dachem. Dla realizacji ogrzewania zastosowano aparaty grzewcze o symbolu AG1 zasilane wodą grzewczą podwieszone pod stropem. 4.5 Szatnie, prysznice, toalety parter nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa podwieszana o symbolu N5/W5 składająca się z sekcji wentylatorów, sekcji filtrów powietrza sekcji nagrzewnicy wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z toalet zastosowano wentylator kanałowy o symbolu S4. Napływ powietrza będzie odbywał się pośrednio z pomieszczeń sąsiednich. 4.6 Biura, klub jeździecki - parter nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa podwieszana o symbolu N6/W6 składająca się z sekcji wentylatorów, sekcji filtrów powietrza sekcji nagrzewnicy

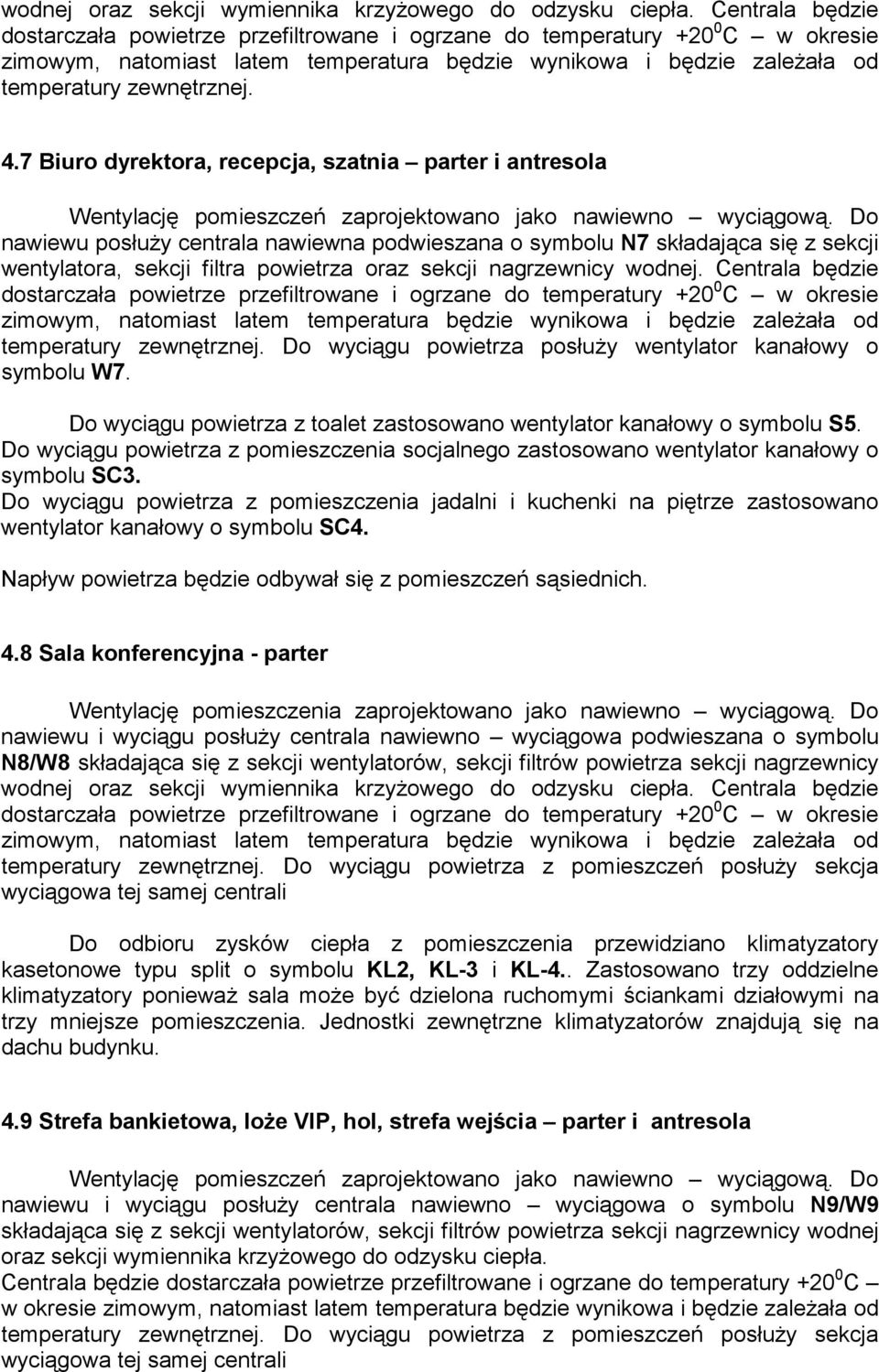

4 wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. 4.7 Biuro dyrektora, recepcja, szatnia parter i antresola nawiewu posłuŝy centrala nawiewna podwieszana o symbolu N7 składająca się z sekcji wentylatora, sekcji filtra powietrza oraz sekcji nagrzewnicy wodnej. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza posłuŝy wentylator kanałowy o symbolu W7. Do wyciągu powietrza z toalet zastosowano wentylator kanałowy o symbolu S5. Do wyciągu powietrza z pomieszczenia socjalnego zastosowano wentylator kanałowy o symbolu SC3. Do wyciągu powietrza z pomieszczenia jadalni i kuchenki na piętrze zastosowano wentylator kanałowy o symbolu SC4. Napływ powietrza będzie odbywał się z pomieszczeń sąsiednich. 4.8 Sala konferencyjna - parter Wentylację pomieszczenia zaprojektowano jako nawiewno wyciągową. Do nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa podwieszana o symbolu N8/W8 składająca się z sekcji wentylatorów, sekcji filtrów powietrza sekcji nagrzewnicy wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z pomieszczeń posłuŝy sekcja wyciągowa tej samej centrali Do odbioru zysków ciepła z pomieszczenia przewidziano klimatyzatory kasetonowe typu split o symbolu KL2, KL-3 i KL-4.. Zastosowano trzy oddzielne klimatyzatory poniewaŝ sala moŝe być dzielona ruchomymi ściankami działowymi na trzy mniejsze pomieszczenia. Jednostki zewnętrzne klimatyzatorów znajdują się na dachu budynku. 4.9 Strefa bankietowa, loŝe VIP, hol, strefa wejścia parter i antresola nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa o symbolu N9/W9 składająca się z sekcji wentylatorów, sekcji filtrów powietrza sekcji nagrzewnicy wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z pomieszczeń posłuŝy sekcja wyciągowa tej samej centrali

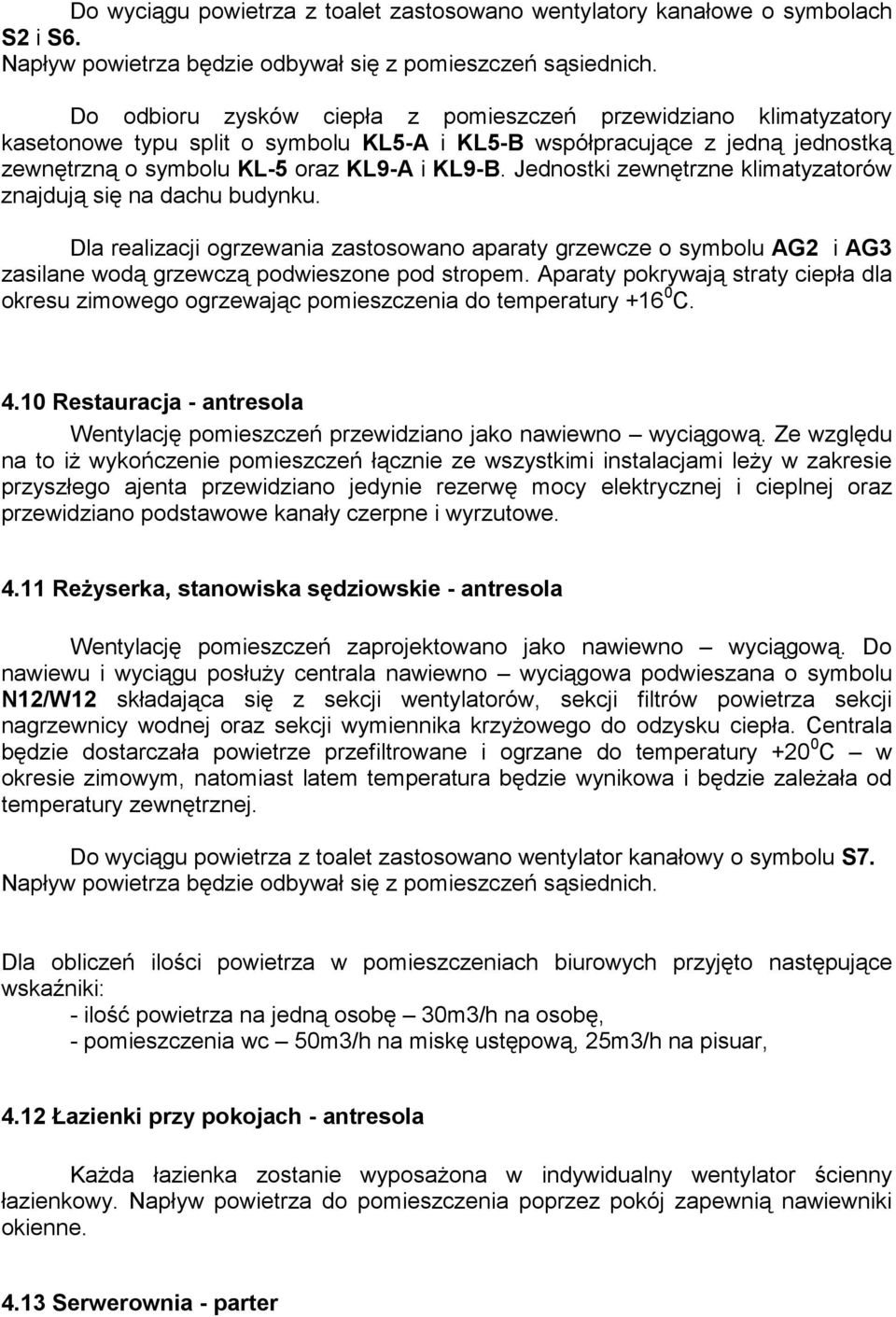

5 Do wyciągu powietrza z toalet zastosowano wentylatory kanałowe o symbolach S2 i S6. Napływ powietrza będzie odbywał się z pomieszczeń sąsiednich. Do odbioru zysków ciepła z pomieszczeń przewidziano klimatyzatory kasetonowe typu split o symbolu KL5-A i KL5-B współpracujące z jedną jednostką zewnętrzną o symbolu KL-5 oraz KL9-A i KL9-B. Jednostki zewnętrzne klimatyzatorów znajdują się na dachu budynku. Dla realizacji ogrzewania zastosowano aparaty grzewcze o symbolu AG2 i AG3 zasilane wodą grzewczą podwieszone pod stropem. Aparaty pokrywają straty ciepła dla okresu zimowego ogrzewając pomieszczenia do temperatury C Restauracja - antresola Wentylację pomieszczeń przewidziano jako nawiewno wyciągową. Ze względu na to iŝ wykończenie pomieszczeń łącznie ze wszystkimi instalacjami leŝy w zakresie przyszłego ajenta przewidziano jedynie rezerwę mocy elektrycznej i cieplnej oraz przewidziano podstawowe kanały czerpne i wyrzutowe ReŜyserka, stanowiska sędziowskie - antresola nawiewu i wyciągu posłuŝy centrala nawiewno wyciągowa podwieszana o symbolu N12/W12 składająca się z sekcji wentylatorów, sekcji filtrów powietrza sekcji nagrzewnicy wodnej oraz sekcji wymiennika krzyŝowego do odzysku ciepła. Centrala będzie dostarczała powietrze przefiltrowane i ogrzane do temperatury C w okresie zimowym, natomiast latem temperatura będzie wynikowa i będzie zaleŝała od temperatury zewnętrznej. Do wyciągu powietrza z toalet zastosowano wentylator kanałowy o symbolu S7. Napływ powietrza będzie odbywał się z pomieszczeń sąsiednich. Dla obliczeń ilości powietrza w pomieszczeniach biurowych przyjęto następujące wskaźniki: - ilość powietrza na jedną osobę 30m3/h na osobę, - pomieszczenia wc 50m3/h na miskę ustępową, 25m3/h na pisuar, 4.12 Łazienki przy pokojach - antresola KaŜda łazienka zostanie wyposaŝona w indywidualny wentylator ścienny łazienkowy. Napływ powietrza do pomieszczenia poprzez pokój zapewnią nawiewniki okienne Serwerownia - parter
6 Pomieszczenie serwerowni będzie wentylowane przy pomocy centrali N6/W6 opisanej wcześniej. Do odbioru zysków ciepła z pomieszczenia przewidziano klimatyzator ścienny typu split o symbolu KL8 przystosowany do pracy w niskich temperaturach (-15 0 C). Jednostka zewnętrzna klimatyzatora znajduje się na dachu budynku 4.14 Strefa wejściowa - parter Do ogrzewania strefy wejściowej zastosowano klimakonwektory kanałowe i sufitowe o symbolach FC-1 do FC-8, zamontowane w przestrzeni międzystropowej parteru. Do nawiewu zastosowano kratki nawiewne. Klimakonwektory pokrywają straty ciepła dla okresu zimowego ogrzewając pomieszczenia do temperatury C. 5.0 AUTOMATYKA. Urządzenia zasilane i regulowane będą z rozdzielnic automatyki, które naleŝy zamówić razem z centralami, w których część regulacyjna jest połączona z częścią elektroenergetyczną i zamknięta w jednej obudowie w postaci rozdzielnicy zasilającosterowniczej. Centrale układów: N1/W1, N4/W4, N7, N8/W8, N9/W9, NAP1 wyposaŝyć w falowniki. 6.0 WYTYCZNE DLA INNYCH BRANś. BranŜa elektryczna Wykonać zasilanie w energię elektryczną rozdzielnic automatyki, wykonać zasilanie jednostek zewnętrznych klimatyzatorów, wykonać zasilanie klimakonwektorów, wykonać zasilanie wentylatorów łazienkowych, wykonać zasilanie i sterowanie wentylatora napowietrzającego oraz klapy nadciśnieniowej upustowej, BranŜa konstrukcyjna Zaprojektować przejścia i przekucia dla przewodów wentylacyjnych w przegrodach budowlanych, Wykonać konstrukcje wsporcze dla urządzeń zlokalizowanych na dachu, Wykonać cokoły pod wentylatory dachowe, wyrzutnie i czerpnie dachowe, BranŜa sanitarna: Wykonać zasilanie nagrzewnic wodnych central wentylacyjnych oraz klimakonwektorów, Wykonać zasilanie nagrzewnic aparatów grzewczych, Przewidzieć odejścia w pionach kanalizacyjnych dla skroplin z klimatyzatorów i
7 central wentylacyjnych. 7.0 WYMAGANIA SZCZEGÓŁOWE. Ochrona akustyczna W celu zapewnienia właściwej ochrony akustycznej pomieszczeń przewiduje się tłumiki przepływowe absorpcyjne z kulisami tłumiącymi, połączenia elastyczne na króćcach central. Zastosowano prędkości powietrza w kanałach około 6m/s. Urządzenia naleŝy montować zgodnie z DTR-ką producenta. Ochrona termiczna Przewody prowadzące świeŝe powietrze wewnątrz budynku naleŝy zaizolować kauczukiem syntetycznym ST gr. 32mm lub inną izolacją termiczną. Kanały wentylacyjne nawiewne i wyciągowe układów z odzyskiem ciepła prowadzone na zewnątrz naleŝy zaizolować kauczukiem syntetycznym AL CLAD gr. 32mm. Kanały wyrzutowe prowadzone do wyrzutni dachowych zaizolować kauczukiem syntetycznym ST gr. 10mm na odcinku 3m od wyrzutni. Kanały i komory nawiewne przy klimakonwektorach naleŝy zaizolować kauczukiem syntetycznym ST gr. 10mm. Zabezpieczenie przeciwpoŝarowe Klatka schodowa posiada instalację napowietrzającą przeciwdziałającą zadymieniu klatki. Wentylator o symbolu NAP1 zlokalizowany jest na dachu klatki schodowej. TakŜe w dachu zamontowana jest klapa nadciśnieniowa upustowa utrzymująca nadciśnienie w klatce na poziomie 50Pa. Instalacja będzie uruchamiana z instalacji SSP. Na granicach oddzieleń p-poŝ zastosowano klapy p-poŝ o odporności EI120. Dodatkowo naleŝy zastosować się do następujących zaleceń: Przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia. Izolacje cieplne i akustyczne zastosowane w instalacjach: wodociągowej, kanalizacyjnej i ogrzewczej równieŝ powinny być wykonane w sposób zapewniający nierozprzestrzenianie ognia. Instalacje wentylacji mechanicznej i klimatyzacji w budynkach powinny spełniać następujące wymagania:

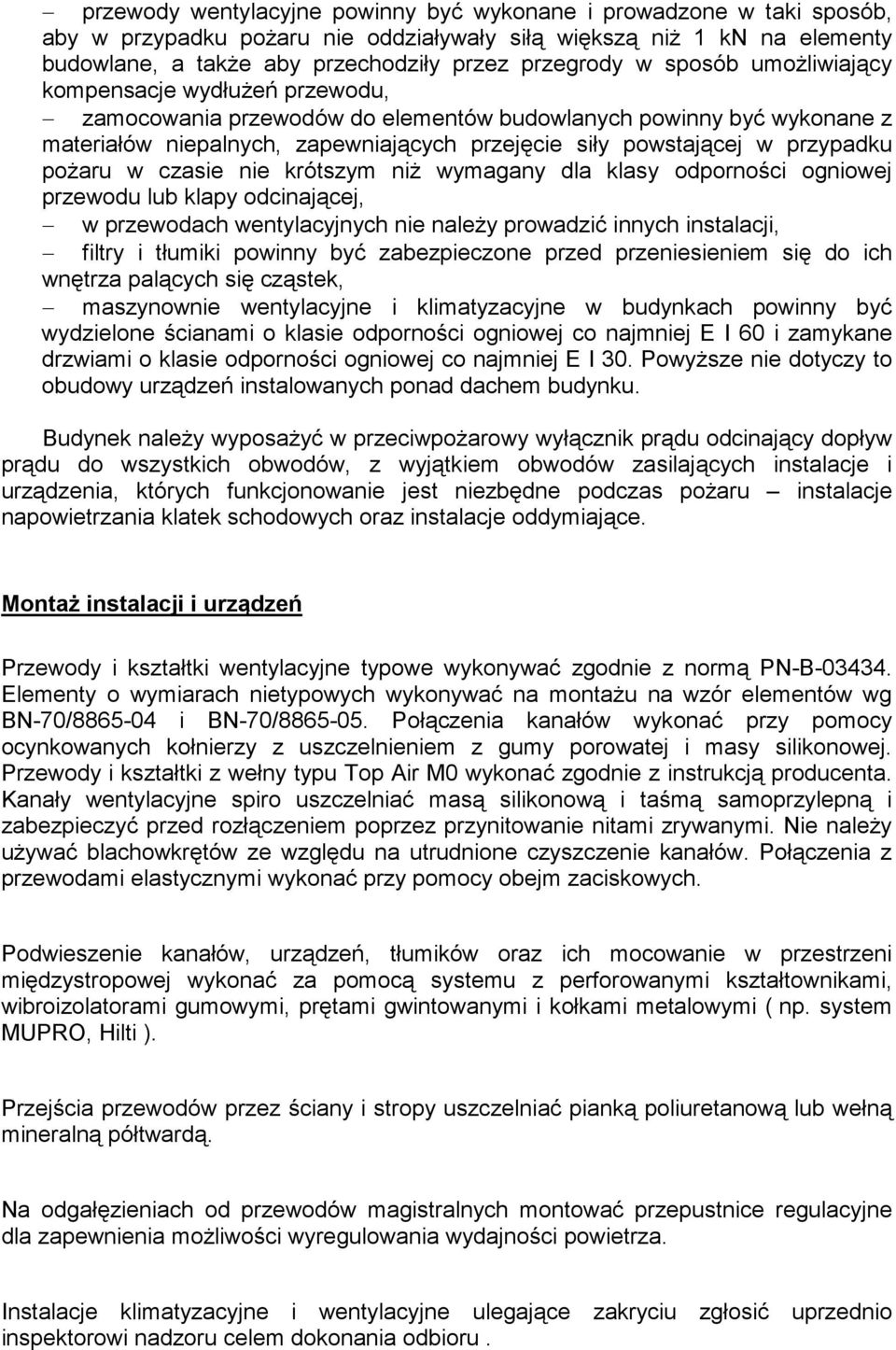

8 przewody wentylacyjne powinny być wykonane i prowadzone w taki sposób, aby w przypadku poŝaru nie oddziaływały siłą większą niŝ 1 kn na elementy budowlane, a takŝe aby przechodziły przez przegrody w sposób umoŝliwiający kompensacje wydłuŝeń przewodu, zamocowania przewodów do elementów budowlanych powinny być wykonane z materiałów niepalnych, zapewniających przejęcie siły powstającej w przypadku poŝaru w czasie nie krótszym niŝ wymagany dla klasy odporności ogniowej przewodu lub klapy odcinającej, w przewodach wentylacyjnych nie naleŝy prowadzić innych instalacji, filtry i tłumiki powinny być zabezpieczone przed przeniesieniem się do ich wnętrza palących się cząstek, maszynownie wentylacyjne i klimatyzacyjne w budynkach powinny być wydzielone ścianami o klasie odporności ogniowej co najmniej E I 60 i zamykane drzwiami o klasie odporności ogniowej co najmniej E I 30. PowyŜsze nie dotyczy to obudowy urządzeń instalowanych ponad dachem budynku. Budynek naleŝy wyposaŝyć w przeciwpoŝarowy wyłącznik prądu odcinający dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których funkcjonowanie jest niezbędne podczas poŝaru instalacje napowietrzania klatek schodowych oraz instalacje oddymiające. MontaŜ instalacji i urządzeń Przewody i kształtki wentylacyjne typowe wykonywać zgodnie z normą PN-B Elementy o wymiarach nietypowych wykonywać na montaŝu na wzór elementów wg BN-70/ i BN-70/ Połączenia kanałów wykonać przy pomocy ocynkowanych kołnierzy z uszczelnieniem z gumy porowatej i masy silikonowej. Przewody i kształtki z wełny typu Top Air M0 wykonać zgodnie z instrukcją producenta. Kanały wentylacyjne spiro uszczelniać masą silikonową i taśmą samoprzylepną i zabezpieczyć przed rozłączeniem poprzez przynitowanie nitami zrywanymi. Nie naleŝy uŝywać blachowkrętów ze względu na utrudnione czyszczenie kanałów. Połączenia z przewodami elastycznymi wykonać przy pomocy obejm zaciskowych. Podwieszenie kanałów, urządzeń, tłumików oraz ich mocowanie w przestrzeni międzystropowej wykonać za pomocą systemu z perforowanymi kształtownikami, wibroizolatorami gumowymi, prętami gwintowanymi i kołkami metalowymi ( np. system MUPRO, Hilti ). Przejścia przewodów przez ściany i stropy uszczelniać pianką poliuretanową lub wełną mineralną półtwardą. Na odgałęzieniach od przewodów magistralnych montować przepustnice regulacyjne dla zapewnienia moŝliwości wyregulowania wydajności powietrza. Instalacje klimatyzacyjne i wentylacyjne ulegające zakryciu zgłosić uprzednio inspektorowi nadzoru celem dokonania odbioru.
9 W kanałach naleŝy zamontować otwory rewizyjne umoŝliwiające wyczyszczenie całej. Pod urządzeniami zainstalowanymi w przestrzeni międzystropowej naleŝy przewidzieć otwory rewizyjne. W przypadku wątpliwości w interpretacji którejkolwiek części projektu naleŝy skontaktować się z projektantem.
