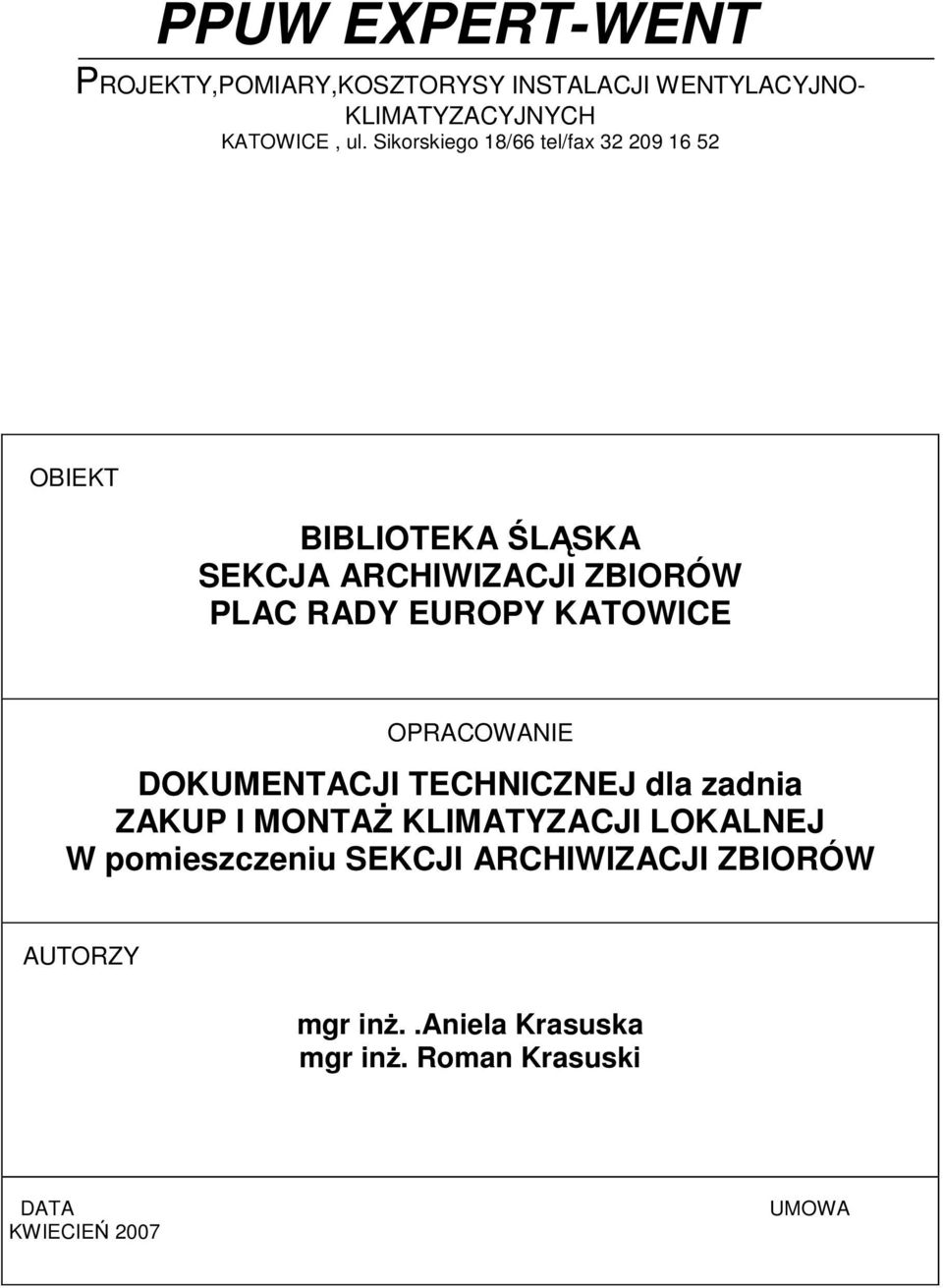

1 PPUW EXPERT-WENT PROJEKTY,POMIARY,KOSZTORYSY INSTALACJI WENTYLACYJNO- KLIMATYZACYJNYCH KATOWICE, ul. Sikorskiego 18/66 tel/fax OBIEKT BIBLIOTEKA ŚLĄSKA SEKCJA ARCHIWIZACJI ZBIORÓW PLAC RADY EUROPY KATOWICE OPRACOWANIE DOKUMENTACJI TECHNICZNEJ dla zadnia ZAKUP I MONTAŻ KLIMATYZACJI LOKALNEJ W pomieszczeniu SEKCJI ARCHIWIZACJI ZBIORÓW AUTORZY mgr inż..aniela Krasuska mgr inż. Roman Krasuski DATA KWIECIEŃ 2007 UMOWA

EUROPY KATOWICE OPRACOWANIE DOKUMENTACJI TECHNICZNEJ dla zadnia ZAKUP I MONTAŻ KLIMATYZACJI LOKALNEJ W

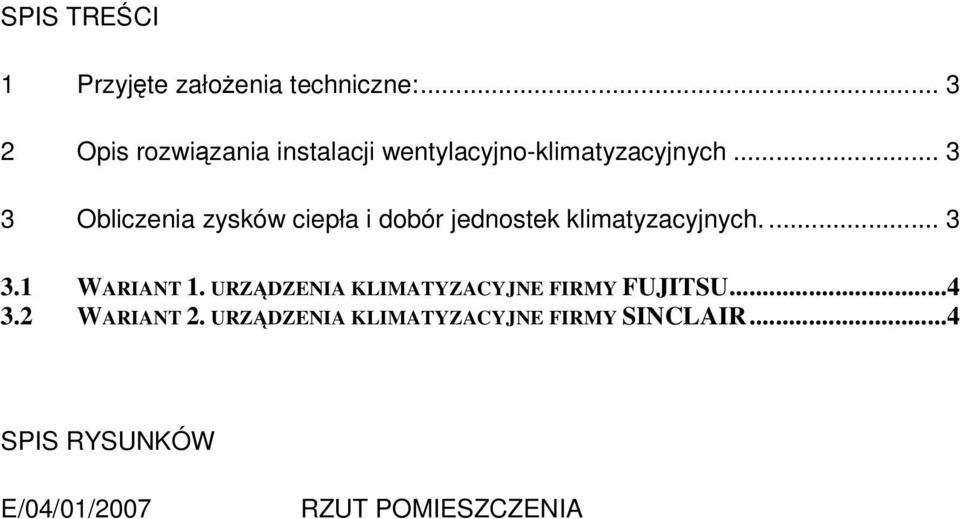

2 SPIS TREŚCI 1 Przyjęte założenia techniczne: Opis rozwiązania instalacji wentylacyjno-klimatyzacyjnych Obliczenia zysków ciepła i dobór jednostek klimatyzacyjnych WARIANT 1. URZĄDZENIA KLIMATYZACYJNE FIRMY FUJITSU WARIANT 2. URZĄDZENIA KLIMATYZACYJNE FIRMY SINCLAIR...4 SPIS RYSUNKÓW E/04/01/2007 RZUT POMIESZCZENIA

.. 3 3 Obliczenia zysków ciepła i dobór jednostek klimatyzacyjnych.... 3 3.1 WARIANT 1.

3 1 Przyjęte założenia techniczne: Temperatura powietrza w pomieszczeniu w okresie letnim T=25 0 C±1 deg; Wilgotność względną powietrza φ=50-60 %; Zyski ciepła od zainstalowanych urządzeń zgodnie z przekazanymi przez Inwestora danymi 9,45 kw; Doprowadzenie minimalnej ze względów higienicznych ilości powietrza zewnętrznego V=20-30 m3/h dla każdej przebywającej w pomieszczeniu osoby. W okresie zimowym nagrzewanie powietrza zewnętrznego poprzez nagrzewnice elektryczne zabudowane w przewodach wentylacyjnych pomiędzy wentylatorami a jednostkami klimatyzacyjnymi; Lokalizacja skraplaczy powietrza na zewnątrz pomieszczenia; Odprowadzenie skroplin z jednostek klimatyzacyjnych wewnętrznych do najbliższego pionu kanalizacyjnego względnie umywalek. 2 Opis rozwiązania instalacji wentylacyjnoklimatyzacyjnych Ochładzanie powietrza w pomieszczeniu Archiwizacji Zbiorów przeprowadzane będzie jednocześnie z doprowadzeniem minimalnej ilości powietrza zewnętrznego dla przebywających tam pracowników. W tym celu do wewnętrznych jednostek klimatyzacyjnych doprowadzone będzie z zewnątrz powietrze za pomocą kanałowego wentylatora. Powietrze to przed wlotem do klimatyzatora oczyszczone zostanie na filtrze kanałowym a w okresie zimowym dodatkowo zostanie podgrzane w nagrzewnicy elektrycznej. Zastosowane indywidualne układy wentylacyjne składają się z następujących urządzeń: Wentylatorów kanałowych D 160 mm; nagrzewnic elektrycznych kanałowych o mocy 1,5 kw każda ; filtrów kanałowych D 160 ; Dla zapewnienia właściwej pracy instalacje wentylacyjne powinny być wyposażone w następujące elementy automatyki: Presostat różnicowy Termostat kanałowy TK1 3 Obliczenia zysków ciepła i dobór jednostek klimatyzacyjnych. Zgodnie z przekazanymi przez Inwestora danymi ( załącznik) w pomieszczeniu zainstalowane są następujące urządzenia: Komputery 7 sztuk 7*150=1050W Drukarki cz-b laser 5 sztuk 5*200=1000W

W okresie zimowym nagrzewanie powietrza zewnętrznego poprzez nagrzewnice elektryczne zabudowane w przewodach wentylacyjnych pomiędzy wentylatorami a jednostkami klimatyzacyjnymi; Lokalizacja

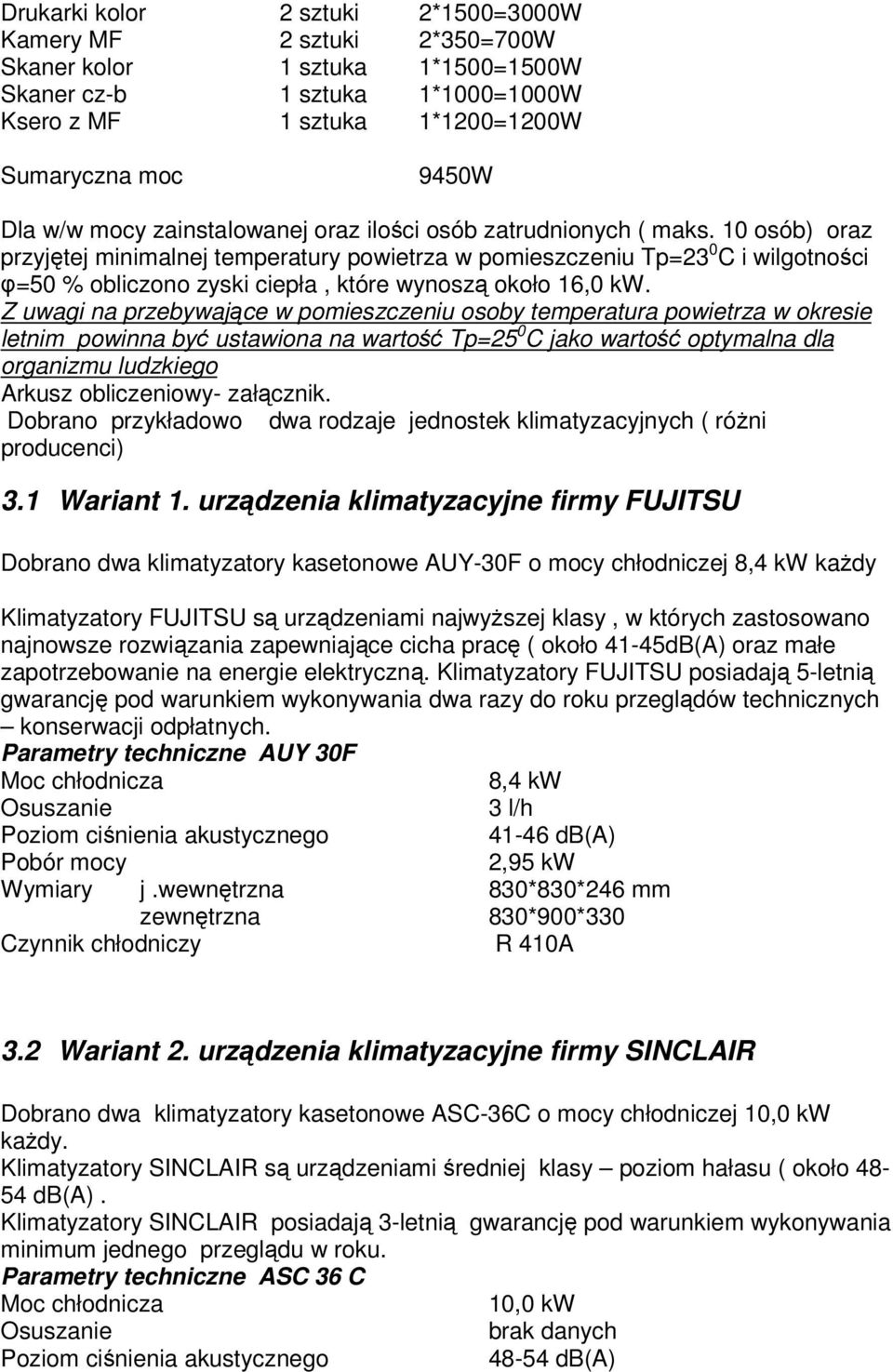

4 Drukarki kolor 2 sztuki 2*1500=3000W Kamery MF 2 sztuki 2*350=700W Skaner kolor 1 sztuka 1*1500=1500W Skaner cz-b 1 sztuka 1*1000=1000W Ksero z MF 1 sztuka 1*1200=1200W Sumaryczna moc 9450W Dla w/w mocy zainstalowanej oraz ilości osób zatrudnionych ( maks. 10 osób) oraz przyjętej minimalnej temperatury powietrza w pomieszczeniu Tp=23 0 C i wilgotności φ=50 % obliczono zyski ciepła, które wynoszą około 16,0 kw. Z uwagi na przebywające w pomieszczeniu osoby temperatura powietrza w okresie letnim powinna być ustawiona na wartość Tp=25 0 C jako wartość optymalna dla organizmu ludzkiego Arkusz obliczeniowy- załącznik. Dobrano przykładowo dwa rodzaje jednostek klimatyzacyjnych ( różni producenci) 3.1 Wariant 1. urządzenia klimatyzacyjne firmy FUJITSU Dobrano dwa klimatyzatory kasetonowe AUY-30F o mocy chłodniczej 8,4 kw każdy Klimatyzatory FUJITSU są urządzeniami najwyższej klasy, w których zastosowano najnowsze rozwiązania zapewniające cicha pracę ( około 41-45dB(A) oraz małe zapotrzebowanie na energie elektryczną. Klimatyzatory FUJITSU posiadają 5-letnią gwarancję pod warunkiem wykonywania dwa razy do roku przeglądów technicznych konserwacji odpłatnych. Parametry techniczne AUY 30F Moc chłodnicza 8,4 kw Osuszanie 3 l/h Poziom ciśnienia akustycznego db(a) Pobór mocy 2,95 kw Wymiary j.wewnętrzna 830*830*246 mm zewnętrzna 830*900*330 Czynnik chłodniczy R 410A 3.2 Wariant 2. urządzenia klimatyzacyjne firmy SINCLAIR Dobrano dwa klimatyzatory kasetonowe ASC-36C o mocy chłodniczej 10,0 kw każdy. Klimatyzatory SINCLAIR są urządzeniami średniej klasy poziom hałasu ( około db(a). Klimatyzatory SINCLAIR posiadają 3-letnią gwarancję pod warunkiem wykonywania minimum jednego przeglądu w roku. Parametry techniczne ASC 36 C Moc chłodnicza 10,0 kw Osuszanie brak danych Poziom ciśnienia akustycznego db(a)

10 osób) oraz przyjętej minimalnej temperatury powietrza w pomieszczeniu Tp=23 0 C i wilgotności φ=50 % obliczono zyski ciepła, które wynoszą około 16,0 kw.

5 Pobór mocy 3,8 kw Wymiary j.wewnętrzna 840*840*320 mm zewnętrzna 950* mm Czynnik chłodniczy R 410A 4 Wytyczne wykonawstwa instalacji wentylacyjnych. Całość robót instalacyjnych wykonać zgodnie z dokumentacją Warunki Techniczne Wykonania i Odbioru Instalacji Wentylacyjnych Wymagania techniczne COBRTI Instal r., obowiązującymi przepisami BHP i P.POŻ oraz normami ; Przewody wentylacyjne powinny być wykonane w klasie szczelności A. Po wykonaniu instalacji należy przeprowadzić próby szczelności instalacji; Kanały wentylacyjne i wszystkie kształtki powinny być wykonane zgodnie z BN-88/ oraz PN-67-B-03410; Jako materiał należy stosować blachę stalową ocynkowaną o grubości 0,6: mm. Kanały spiro należy łączyć nitami samozrywalnymi po obwodzie oraz uszczelnianie taśmą termokurczliwą szerokości 50 mm.; Kanały należy mocować przy pomocy typowych podwieszeń i podpór z wykładziną akustyczną wg katalogu np. HILTI; Wszystkie elementy instalacji nawiewnej przewidziano jako zaizolowane termicznie;. Izolacja termiczna zewnętrznych kanałów wentylacyjnych nawiewnych typ Alumat grubość 30 mm; Izolacja powinna być wykonana szczelnie na całej powierzchni kanałów; Kołnierze i inne połączenia powinny być również szczelnie zaizolowane. Izolację wykonać zgodnie z instrukcją producenta materiałów izolacyjnych; Elastyczne przewody kołowe izolowane s=25 mm; 4.1 Wytyczne dla instalacji chłodniczych-freonowych Instalacje należy wykonać z rur miedzianych o średnicy podanej na rzutach dachu oraz w DTR urządzeń klimatyzacyjnych ; Poziome przewody rozprowadzające należy prowadzić ze spadkiem 3 o / oo w kierunku agregatu skraplającego ; Przewody należy mocować przy pomocy typowych uchwytów i zawieszeń zgodnie z normą BN-76/ , w zależności od potrzeb.; Przejścia rurociągów przez przegrody budowlane wykonać w tulejach ochronnych co najmniej o 1 cm dłuższe od grubości ściany wypełnionych masą ognioochronną np. HILTI o odpowiedniej odporności ogniowej; Izolacja termiczna Należy stosować następujące grubości izolacji: -dla przewodów prowadzonych na zewnątrz obiektu 15 mm otulina Thermasheet A/C SmartLine -dla przewodów prowadzonych wewnątrz obiektu 13 mm otulina Thermasheet A/C SmartLine Izolację należy wykonać zgodnie z zaleceniami producenta.

, obowiązującymi przepisami BHP i P.POŻ oraz normami ; Przewody wentylacyjne powinny być wykonane w klasie szczelności A.

6 4.1.2 Montaż urządzeń klimatyzacyjnych. Montaż urządzeń klimatyzacyjnych należy zlecić specjalistycznej firmie serwisowej dla zapewnienia właściwego montażu, uruchomienia i gwarancji3-5letniej. 5 Wykaz elementów wentylacyjnych.

specjalistycznej firmie serwisowej dla zapewnienia
