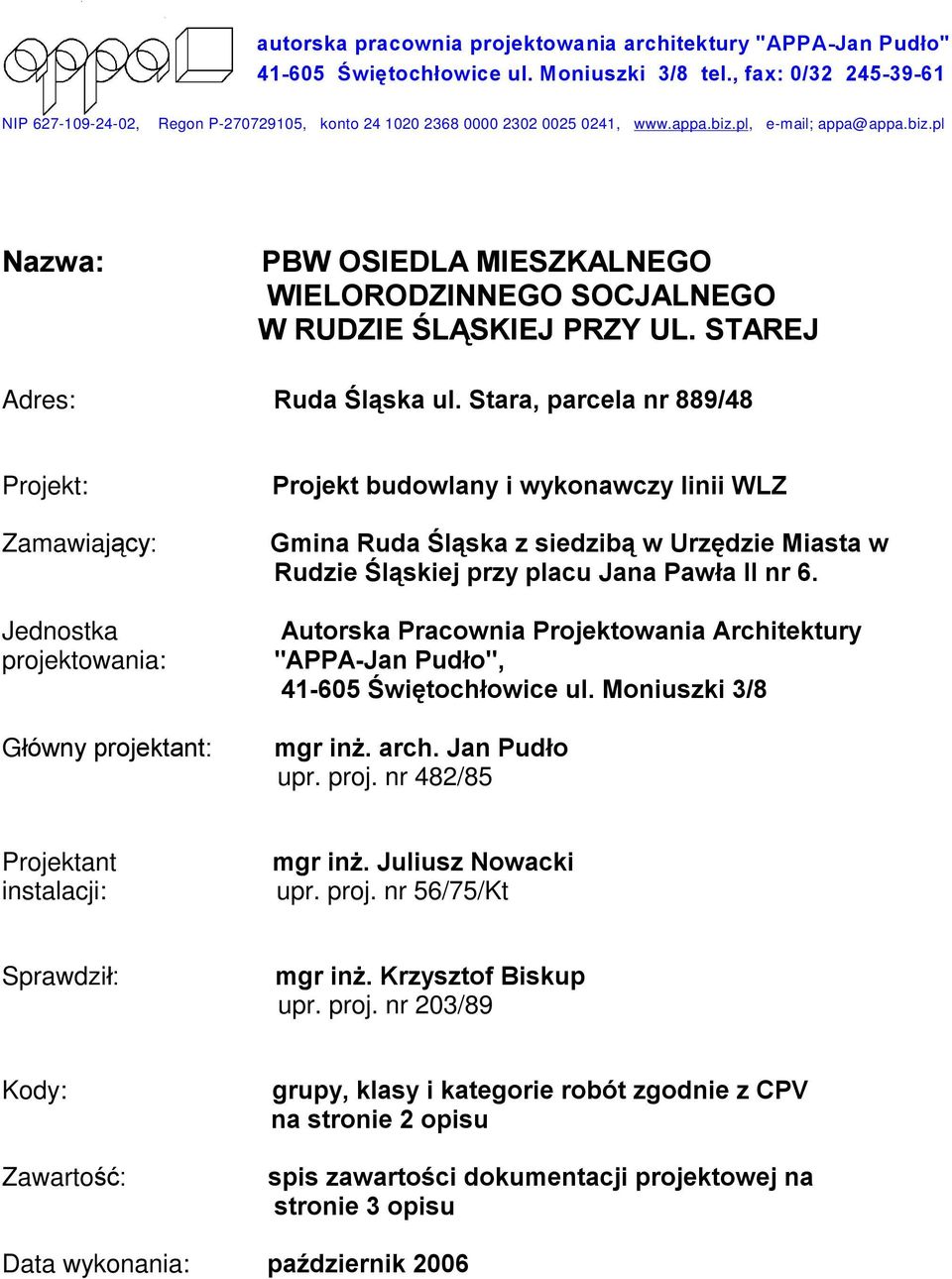

1 autorska pracownia projektowania architektury "APPA-Jan Pudùo" Úwiêtochùowice ul. Moniuszki 3/8 tel., fax: 0/ NIP , Regon P , konto , ; Nazwa: PBW OSIEDLA MIESZKALNEGO WIELORODZINNEGO SOCJALNEGO W RUDZIE ÚL SKIEJ PRZY UL. STAREJ Adres: Ruda Úl¹ska ul. Stara, parcela nr 889/48 Projekt: Zamawiaj¹cy: Jednostka projektowania: Gùówny projektant: Gmina Ruda Úl¹ska z siedzib¹ w Urzêdzie Miasta w Rudzie Úl¹skiej przy placu Jana Pawùa II nr 6. Autorska Pracownia Projektowania Architektury "APPA-Jan Pudùo", Úwiêtochùowice ul. Moniuszki 3/8 mgr in. arch. Jan Pudùo upr. proj. nr 482/85 Projektant instalacji: mgr in. Juliusz Nowacki upr. proj. nr 56/75/Kt Sprawdziù: mgr in. Krzysztof Biskup upr. proj. nr 203/89 Kody: Zawartoœã: grupy, klasy i kategorie robót zgodnie z CPV na stronie 2 opisu spis zawartoœci dokumentacji projektowej na stronie 3 opisu Data wykonania: paêdziernik 2006

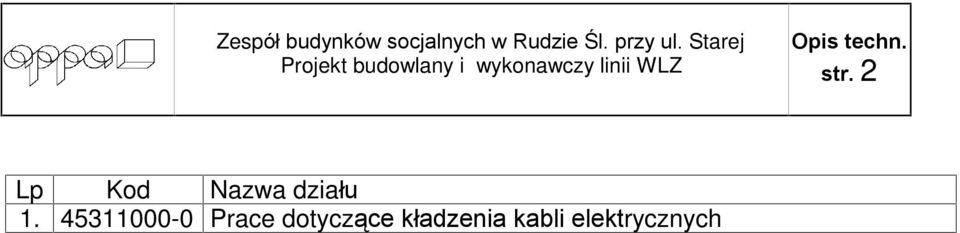

2 str. 2 Lp Kod Nazwa dziaùu Prace dotycz¹ce kùadzenia kabli elektrycznych

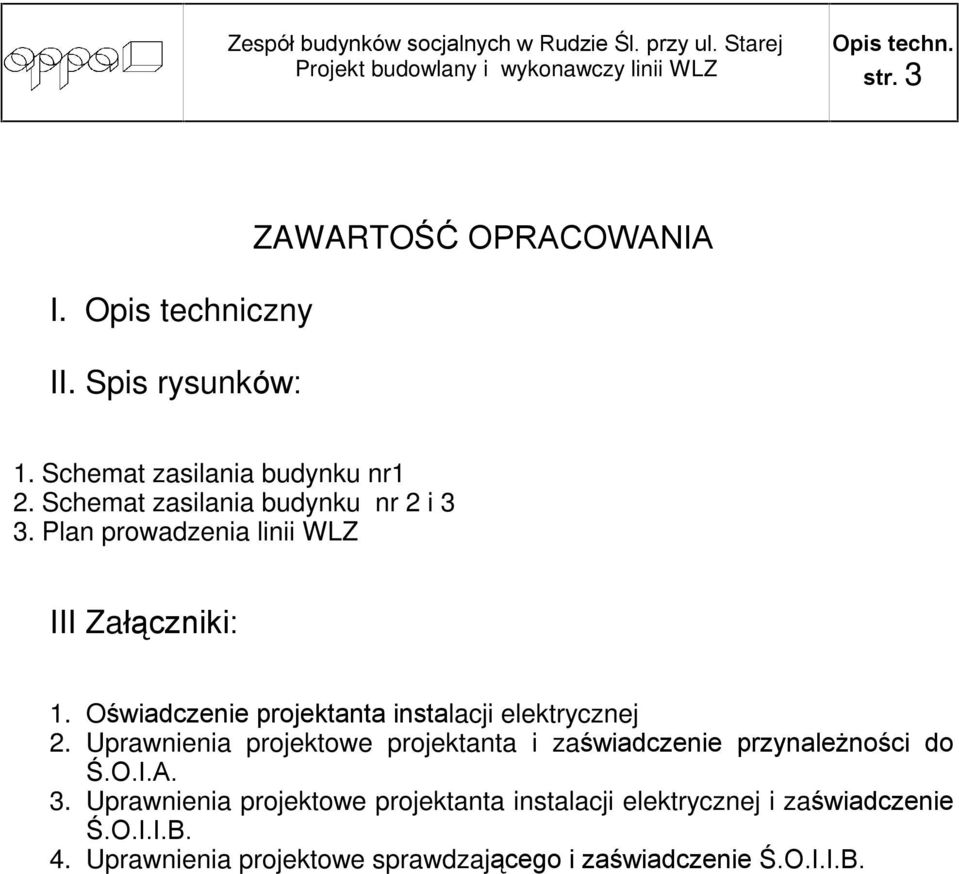

3 str. 3 I. Opis techniczny II. Spis rysunków: ZAWARTOÚÃ OPRACOWANIA 1. Schemat zasilania budynku nr1 2. Schemat zasilania budynku nr 2 i 3 3. Plan prowadzenia linii WLZ III Zaù¹czniki: 1. Oœwiadczenie projektanta instalacji elektrycznej 2. Uprawnienia projektowe projektanta i zaœwiadczenie przynale noœci do Ú.O.I.A. 3. Uprawnienia projektowe projektanta instalacji elektrycznej i zaœwiadczenie Ú.O.I.I.B. 4. Uprawnienia projektowe sprawdzaj¹cego i zaœwiadczenie Ú.O.I.I.B.

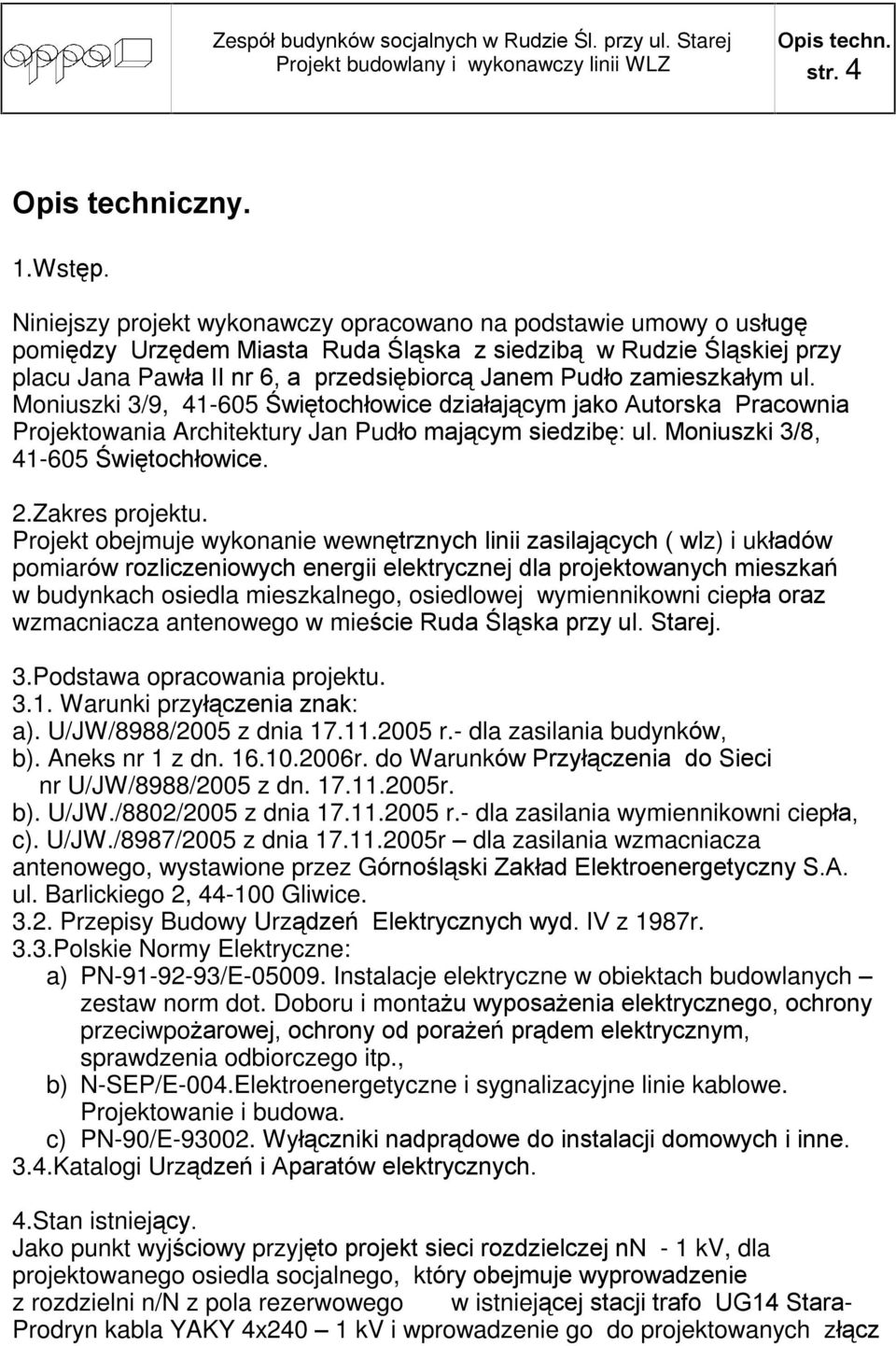

4 str. 4 Opis techniczny. 1.Wstêp. Niniejszy projekt wykonawczy opracowano na podstawie umowy o usùugê pomiêdzy Urzêdem Miasta Ruda Úl¹ska z siedzib¹ w Rudzie Úl¹skiej przy placu Jana Pawùa II nr 6, a przedsiêbiorc¹ Janem Pudùo zamieszkaùym ul. Moniuszki 3/9, Úwiêtochùowice dziaùaj¹cym jako Autorska Pracownia Projektowania Architektury Jan Pudùo maj¹cym siedzibê: ul. Moniuszki 3/8, Úwiêtochùowice. 2.Zakres projektu. Projekt obejmuje wykonanie wewnêtrznych linii zasilaj¹cych ( wlz) i ukùadów pomiarów rozliczeniowych energii elektrycznej dla projektowanych mieszkañ w budynkach osiedla mieszkalnego, osiedlowej wymiennikowni ciepùa oraz wzmacniacza antenowego w mieœcie Ruda Úl¹ska przy ul. Starej. 3.Podstawa opracowania projektu Warunki przyù¹czenia znak: a). U/JW/8988/2005 z dnia r.- dla zasilania budynków, b). Aneks nr 1 z dn r. do Warunków Przyù¹czenia do Sieci nr U/JW/8988/2005 z dn r. b). U/JW./8802/2005 z dnia r.- dla zasilania wymiennikowni ciepùa, c). U/JW./8987/2005 z dnia r dla zasilania wzmacniacza antenowego, wystawione przez Górnoœl¹ski Zakùad Elektroenergetyczny S.A. ul. Barlickiego 2, Gliwice Przepisy Budowy Urz¹dzeñ Elektrycznych wyd. IV z 1987r. 3.3.Polskie Normy Elektryczne: a) PN /E Instalacje elektryczne w obiektach budowlanych zestaw norm dot. Doboru i monta u wyposa enia elektrycznego, ochrony przeciwpo arowej, ochrony od pora eñ pr¹dem elektrycznym, sprawdzenia odbiorczego itp., b) N-SEP/E-004.Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. c) PN-90/E Wyù¹czniki nadpr¹dowe do instalacji domowych i inne. 3.4.Katalogi Urz¹dzeñ i Aparatów elektrycznych. 4.Stan istniej¹cy. Jako punkt wyjœciowy przyjêto projekt sieci rozdzielczej nn - 1 kv, dla projektowanego osiedla socjalnego, który obejmuje wyprowadzenie z rozdzielni n/n z pola rezerwowego w istniej¹cej stacji trafo UG14 Stara- Prodryn kabla YAKY 4x240 1 kv i wprowadzenie go do projektowanych zù¹cz

5 str. 5 kablowych typu ZK 3a zlokalizowanych przy projektowanych budynkach socjalnych. 5.Stan projektowany. 5.1.Z projektowanych zù¹cz kablowych ZK-3a bêd¹ wyprowadzone gùówne wlz do zestawów rozdzielnic TRG+TRL usytuowanych przy budynkach obok w/w zù¹cz kablowych. 5.2 Projektuje siê zù¹cza, objête projektem sieci rozdzielczej, jak i zespoùy tablic rozdzielczych TRG+TRL zabudowaã w szafach termoutwardzalnych typu ST o gùêbokoœci 250mm posadowionych na fundamentach typu FT caùoœã produkcji firmy Incobex z Bielska Biaùej, i tak: a) na fundamencie FT-1 ustawiã szafê ST 1/88/1 ze zù¹czem kablowym ZK- 3a, b) na fundamencie typu FT 1 ustawiã szafê ST 1/57/1 z wyù¹cznikiem p.po.oraz z zabezpieczeniami przepiêciowymi a nad ni¹ szafê ST 1/57/1 z zabezpieczeniami gùównymi i listwami zaciskowymi, szafy te stanowi¹ tablicê rozdzielcz¹ gùówn¹ TRG c) ustawiã 4 komplety szaf zùo one z fundamentu FT 1 i dwóch szaf ST 1/57/1 ustawionych na nim jedna nad drug¹ i zawieraj¹cych zabezpieczenia przedlicznikowe i liczniki dla mieszkañ, wymiennikowni ciepùa oraz wzmacniacza antenowego, szafy te stanowi¹ rozdzielniê licznikow¹ TRL. 5.3.Ka da gùówna wlz bêdzie wprowadzona do rozdzielni gùównej TRG, w dolnej bêdzie zainstalowany wyù¹cznik p.po dla danego budynku a w górnej zabezpieczenie gùówne budynku. W zestawie tym oprócz zabezpieczeñ gùównych bêd¹ zainstalowane: zaciski rozgaùêêne ( L1, L2,L3, N, PE) i ochronniki przepiêciowe klasy B. Zaciski N i PE nale y zewrzeã i uziemiã. 5.4.Od zabezpieczeñ gùównych budynku bêd¹ wyprowadzone wlz biegn¹ce do szaf licznikowych dla poszczególnych mieszkañ, wymiennikowni ciepùa oraz wzmacniacza antenowego zawieraj¹cych zabezpieczenia przedlicznikowe oraz liczniki kwh do pomiarów bezpoœrednich pr¹du 3-fazowego 400/230V. 5.5.Od ka dego z liczników w/w wlz-ty bêd¹ doprowadzone do tablic rozdzielczych mieszkaniowych TM-I i TM-II w poszczególnych mieszkaniach. 5.6.Projektuje siê w/w wlz-ty wykonaã przewodem kabelkowym typu YDY o 5x6 uùo onym w rurach ochronnych RVS-21 przymocowanych do œcian budynków i podùo a na poddaszu sk¹d bêd¹ sprowadzone do mieszkañ.

6 str Na etapie niniejszego projektu wszystkie mieszkania bêd¹ zasilane poprzez liczniki 3-fazowe z zabezpieczeniem przedlicznikowym 25A; 5.8.Jako wyù¹cznik p.po projektuje siê zastosowaã rozù¹cznik typu VISTOP 160 z tym, e w drzwiczkach nale y wykonaã odpowiedni otwór i wstawiã szybkê do zbijania na wypadek po aru. 5.9.Budynek wymiennikowni ciepùa bêdzie zasilany poprzez zù¹cze ZK-3a przy budynku Nr 1 z zespoùu tablic rozdzielczych TRG-TRL. Do pomiaru energii elektrycznej w wymiennikowni ciepùa przewidziano licznik trójfazowy do pomiarów bezpoœrednich energii czynnej, jednotaryfowy. Do pomiaru energii elektrycznej przez wzmacniacz antenowy przewidziano licznik energii czynnej jednofazowy, jednotaryfowy. 6.Ochrona przepiêciowa. Jako ochronê od przepiêã atmosferycznych zaprojektowano: a) ochronniki przepiêciowe klasy B zainstalowane w szafkach z zabezpieczeniami gùównymi budynków, b) ochronniki przepiêciowe klasy C zainstalowane na tablicach rozdzielczych mieszkaniowych TM I i TM-II- w mieszkaniach, i tablicy rozdzielczej wymiennikowni ciepùa dostarczanej przez PEC. 7.Ochrona od pora eñ pr¹dem elektrycznym. W poszczególnych mieszkaniach jako ochronê od pora eñ pr¹dem elektrycznym zaprojektowano szybkie wyù¹czenie napiêcia realizowane przez wyù¹czniki ochronne ró nicowo-pr¹dowe o pr¹dzie uszkodzeniowym 30mA zainstalowane na tablicach rozdzielczych mieszkaniowych TM-I i TM-II, tablicy rozdzielczej w budynku wymiennikowni ciepùa oraz w szafie wzmacniacza antenowego. 8.Przepisy BHP. Zwraca siê szczególn¹ uwagê na bezwzglêdn¹ koniecznoœã przestrzegania obowi¹zuj¹cych przepisów BHP, stosowanie wùaœciwych narzêdzi, osprzêtu i ubrañ ochronnych. Prace zwi¹zane z podù¹czaniem do zù¹cz kablowych wykonywaã pod nadzorem przedstawiciela GZE Gliwice.
