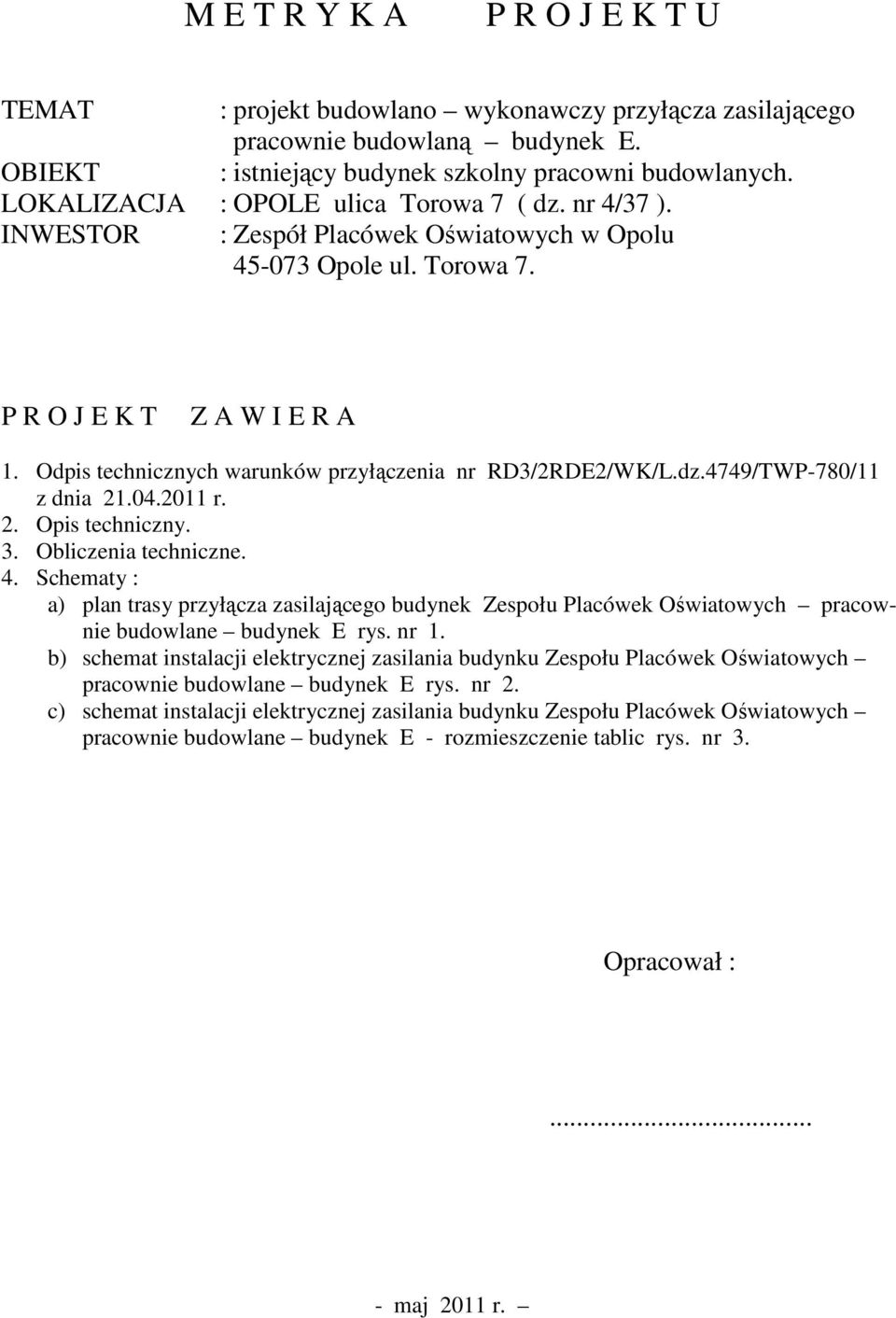

1 M E T R Y K A P R O J E K T U TEMAT : projekt budowlano wykonawczy przyłącza zasilającego pracownie budowlaną budynek E. OBIEKT : istniejący budynek szkolny pracowni budowlanych. LOKALIZACJA : OPOLE ulica Torowa 7 ( dz. nr 4/37 ). INWESTOR : Zespół Placówek Oświatowych w Opolu Opole ul. Torowa 7. P R O J E K T Z A W I E R A 1. Odpis technicznych warunków przyłączenia nr RD3/2RDE2/WK/L.dz.4749/TWP-780/11 z dnia r. 2. Opis techniczny. 3. Obliczenia techniczne. 4. Schematy : a) plan trasy przyłącza zasilającego budynek Zespołu Placówek Oświatowych pracownie budowlane budynek E rys. nr 1. b) schemat instalacji elektrycznej zasilania budynku Zespołu Placówek Oświatowych pracownie budowlane budynek E rys. nr 2. c) schemat instalacji elektrycznej zasilania budynku Zespołu Placówek Oświatowych pracownie budowlane budynek E - rozmieszczenie tablic rys. nr 3. Opracował :... - maj 2011 r.

2 2 1. Opis techniczny do projektu budowlano - wykonawczy przyłącza zasilającego pracownie budowlaną budynek E szkolnych pracowni budowlanych w Opolu przy ul. Torowej 7 ( dz. nr 4/37 ). Inwestor : Zespół Placówek Oświatowych w Opolu Opole ul. Torowa Podstawa opracowania projektu a) techniczne warunki przyłączenia RD3/2RDE2/WK/L.dz.4749/TWP-780/11 z dnia r. b) zlecenie inwestora. c) wizja lokalna. d) obowiązujące przepisy i normy w zakresie budowy, projektowania i eksploatacji sieci elektroenergetycznych PBUE, PNE i BHP. e) obowiązujące przepisy w zakresie ochrony przeciwporaŝeniowej, Rozporządzenie Ministra Przemysłu z dnia w zakresie warunków technicznych jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŝeniowej ( Dz. U. Nr 81/90 ), oraz zgodnie z normami PN-IEC wprowadzonymi do stosowania Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia ( Dz. U. Nr 51/2000 ) w zakresie instalacji. f) Rozporządzenie Ministra Infrastruktury z dnia r ( Dz. U. Nr 75 poz. 690 ) Zakres opracowania projektu. Projekt techniczny obejmuje : przebudowę złącza kablowego ZK-161, szafkę pomiarowo obwodową, tablicę główną TG, wewnętrzne linie zasilające, Projekt nie obejmuje instalacji wewnętrznej Opis Przebudowa złącza kablowego ZK-161. Obecnie istniejące złącze kablowe ZK-161 zabudowane jest po lewej stronie wejścia głównego zewnętrznej elewacji budynku szkoły. Ze względu na zły stan techniczny, oraz brak miejsca na rozbudowę powyŝszego złącza kablowego, projektuje się wymienić je na nowe w obudowie z tworzywa sztucznego termoutwardzalnego ( szr. 80 cm x gł. 33 cm ), które naleŝy osadzić na fundamencie w miejscu istniejącego złącza zgodnie z planem rys nr 1. Środkiem fundamentu naleŝy wprowadzić istniejące kable zasilające i istniejącą wewnętrzną linie zasilającą szkołę, oraz wyprowadzić jeden w.l.z. do nowo projektowanej szafki pomiarowej zabudowanej na rogu budynku szkoły. W złączu projektuje się zabudować : jeden rozłącznik bezpiecznikowy ARS-3 z zaciskiem typu V2 ( podwójnym ) dla podpięcia dwóch istniejących kabli ze stacji transformatorowej Gizel, cztery rozłączniki bezpiecznikowe ARS-1 w tym dwa dla kabli kierunek ZK-5487 ( warsztaty ) i ZK-6219, jeden dla istniejącego w.l.z-u szkoły, oraz jeden dla nowo projektowanego w.l.z-u pracowni budowlanej budynek E.

3 3 Projektowane zabezpieczenia w złączu kablowym ZK-161 po wymianie : a) dla obwodów istniejących bez zmian, b) dla nowo projektowanego w.l.z-u WT-1 3 x 80 A/F zgodnie ze schematem ideowym rys. nr 2. W złączu kablowym szynę neutralną N i ochronną PE wykonać jako wspólną, uziemić ją podłączając do uziomu taśmowo - prętowego o wartości oporności nie większej niŝ 30 Ohm. Drzwiczki złącza naleŝy : wyposaŝyć w tabliczkę ostrzegawczą typu A ( PN-88/E ), przystosować do zamykania na typowy zamek RD Opole ( wkładkę ), zabudować uchwyty do zamykania na kłódkę. Całość wykonać zgodnie z rys. nr 1 i Szafka pomiarowo obwodowa. Na rogu budynku szkoły projektuje się wykonać wnękę o wymiarach 60 cm x 60 cm x 25 cm aby zabudować wkomponowaną szafkę pomiarową z tworzywa sztucznego termoutwardzalnego dla zasilania pracowni budowlanej budynek nr E, tak aby dolna krawędź szafki znajdowała się na wysokości około 120 cm od terenu. W nowo projektowanej szafce pomiarowej naleŝy zainstalować : a) zabezpieczenie przedlicznikowe RBK-00, wkładki bezpiecznikowe WT-00 3 x 63 A/F, b) tablice licznikową trójfazową na której zainstalować licznik bezpośredni energii czynnej trójfazowy na napięcie 230/400 V, c) listwę zaciskową LZ 50 mm, d) przygotować miejsce pod rezerwowe zabezpieczenia ewentualnych nowych obwodów. Zabezpieczenie przelicznikowe i licznik przystosować do plombowania, a w drzwiczkach tablicy licznikowej naleŝy wykonać wziernik do odczytywania układu pomiarowego przeszklić lub zabudować zamek typu MASTERS który moŝna nabyć w RD Opole. W związku z tym Ŝe zasilanie szafki pomiarowej wykonane jest przyłączem kablowym, a w.l.z. przewodem pięcioŝyłowym do tablicy pomiarowej naleŝy doprowadzić przewód ochronny PE. W tym celu projektuje się ułoŝyć bednarkę ocynkowaną Fe/Zn 30 x 4 mm której wartość oporności nie powinna być większa niŝ 30 Ohm. Wszystkie urządzenia na tablicy naleŝy trwale opisać Tablica główna TG W pomieszczeniu komunikacyjnym wewnątrz budynku pracowni budowlanej osadzona jest tablica główna, którą naleŝy przebudować. W powyŝszej tablicy głównej TG naleŝy zainstalować : a) wyłącznik główny przeciwpoŝarowy PSC-1 / 125 A z cewką wybijakową, skrzynkę wyłącznika przeciwpoŝarowego przystosować do zamykania na przeszklone drzwiczki w kolorze czerwonym, oraz do plombowania. Dodatkowo przed wejściem do pracowni budowlanej budynku E naleŝy zamontować sterowanie powyŝszym wyłącznikiem P.poŜ. Przycisk sterowania wyłącznikiem zabudować w skrzynce przystosowanej do zamykania na przeszklone drzwiczki w kolorze czerwonym, oraz do plombowania. b) ochronniki przepięciowe hybrydowe DEHNventil klasy B + C zapewniające poziom ochrony < 1.5 kv c) lampki sygnalizacyjne zaniku faz, d) zabezpieczenia obwodowe R 303 / DO2 dla istniejącego obwodu zasilającego tablicę zabezpieczeń obwodowych TP-1, oraz RD3 / DO2 dla projektowanego obwodu zasilającego tablicę zabezpieczeń obwodowych TP-2 ( etap - II ). Wszystkie urządzenia na tablicach naleŝy trwale opisać.

4 Wewnętrzne linie zasilające. a) wewnętrzną linie zasilającą na odcinku od złącza kablowego ZK-161 do nowo projektowanej tablicy pomiarowej projektuje się wykonać kablem YKY 4 x 50 mm 2 lub YAKXS 4 x 70 mm 2 podwieszonym na zewnętrznej elewacji budynku szkoły nad oknami parteru, b) wewnętrzną linie zasilającą na odcinku od nowo projektowanej tablicy pomiarowej do tablicy głównej TG ( po przebudowie ) osadzonej w pomieszczeniu komunikacyjnym wewnątrz budynku pracowni budowlanej projektuje się wykonać przewodem YKY 5 x 35 mm 2 pod tynkiem, c) wewnętrzna linia zasilającą istniejącą tablicę zabezpieczeń obwodowych TP-1 wykonana jest przewodem YLY 5 x 16 mm 2, natomiast wewnętrzną linie zasilającą projektowaną tablicę zabezpieczeń obwodowych TP-2 projektuje się wykonać przewodem YLY 5 x 16 mm 2 pod tynkiem ( etap II ). Instalacje wewnętrzną projektuje się wykonać jako podtynkową o podwójnej izolacji polwinitowej. Wszystkie urządzenia na tablicach naleŝy trwale opisać podając nazwę zasilanego urządzenia, wielkość prądu wyłączalnego, oraz stan połoŝenia napędów ( Z, O ). Całość wykonać zgodnie z rys. nr 1, 2 i Ochrona przeciwporaŝeniowa Jako dodatkowy środek ochrony przed poraŝeniem prądem elektrycznym zastosowano układ TN-C dla sieci zasilającej i instalacji istniejącej, oraz układ TN-S ( wyłączniki ochronne róŝnicowo prądowe ) dla istniejącej instalacji wewnętrznych dobudowanych obwodów. W instalacji oprócz przewodu neutralnego N zastosowano przewód ochronny PE o przekroju przewodów roboczych układany łącznie z tymi przewodami. NaleŜy szczególnie dokładnie łączyć przewody neutralne N i ochronne PE, zachować ich ciągłość oraz zapewnić odpowiedni styk i docisk. Przewody i szyny N oznaczyć kolorem niebieskim, a przewody i szyny PE kolorem Ŝółto-zielonym. Przewody neutralne w Ŝaden sposób nie wolno łączyć za wyłącznikami róŝnicowo prądowymi z przewodami ochronnymi. Ponadto w obiekcie naleŝy wykonać instalacje połączeń wyrównawczych, w tym celu naleŝy wykonać szynę wyrównawczą wykonaną z płaskownika ( bednarki ) Fe/Zn 30 x 4 do której naleŝy przyłączyć wszystkie metalowe urządzenia oraz rury wod-kan, c.o. i przewód ochronny. Ochronę przeciwporaŝeniową wykonać zgodnie z PN/IEC Po wykonaniu instalacji dokonać sprawdzenia skuteczności działania wyłącznika ochronnego Uwagi końcowe całość prac naleŝy wykonać zgodnie z niniejszym opracowaniem oraz obowiązującymi przepisami PBUE, PNE i BHP. wykonawstwo naleŝy zlecić koncesjonowanej firmie elektrycznej, która posiada upowaŝnienie do prowadzenia prac w zakresie sieci elektrycznych. wszystkie prace przy instalacji wykonać w stanie beznapięciowym. do odbioru technicznego załączyć podpisany przez Odbiorcę druk oświadczenia w którym Odbiorca wskazuje wybranego Sprzedawcę energii elektrycznej, 1 egz. niniejszego opracowania, wniosek o odbiór techniczny i przyłączenie, protokół badania oporności izolacji i instalacji, oraz oświadczenie odbioru inwestorskiego. wszystkie urządzenia elektryczne naleŝy eksploatować zgodnie z zaleceniami podanymi przez producenta. do budowy instalacji naleŝy stosować wyroby posiadające certyfikat na znak bezpieczeństwa oraz certyfikat zgodności z Polską Normą. wszystkie prace przy instalacji wykonać w stanie beznapięciowym.

5 5 2. Obliczenia techniczne 2.1. Obliczenie mocy szczytowej, oraz dobór w.l.z-u i zabezpieczenia w złączu kablowym. Ps moc szczytowa zgodnie z technicznymi warunkami przyłączenia Ps = 35.0 kw Psz x x 10 3 Isz = = = A 3 x U x cos fi 3 x 400 x 0.93 Istniejące złącze kablowe ZK-161 ze względu na zły stan techniczny, oraz brak miejsca na rozbudowę projektuje się wymienić na nowe w obudowie z tworzywa sztucznego termoutwardzalnego ( szr. 80 cm x gł. 33 cm ), które naleŝy osadzić na fundamencie. Projektowane zabezpieczenia w złączu kablowym ZK-161 po wymianie dla nowo projektowanego w.l.z-u WT-1 3 x 80 A/F zgodnie ze schematem ideowym rys. nr 2. W złączu kablowym szynę neutralną N i ochronną PE wykonać jako wspólną, uziemić ją podłączając do uziomu taśmowo - prętowego o wartości oporności nie większej niŝ 30 Ohm. Wewnętrzną linie zasilającą na odcinku od złącza kablowego ZK-161 do nowo projektowanej tablicy pomiarowej projektuje się wykonać kablem YKY 4 x 35 mm 2 lub YAKXS 4 x 70 mm 2 podwieszonym na zewnętrznej elewacji budynku szkoły nad oknami parteru, Wewnętrzną linie zasilającą na odcinku od nowo projektowanej tablicy pomiarowej do tablicy głównej TG ( po przebudowie ) osadzonej w pomieszczeniu komunikacyjnym wewnątrz budynku pracowni budowlanej projektuje się wykonać przewodem YKY 5 x 35 mm 2 pod tynkiem Dobór zabezpieczenia przedlicznikowego i przewodu zasilającego pracownie budowlaną budynek E. moc szczytowa - obciąŝenie szczytowe zgodnie z technicznymi warunkami przyłączenia Psz = 35.0 kw przewidywane maksymalne obciąŝenie jednej fazy 12.0 kw P x x 10 3 Isz = = = A Uf 230 Dobrano zabezpieczenie przedlicznikowe RBK-00, wkładki bezpiecznikowe WT-00 3 x 63 A/F ( przystosowane do plombowania ). 3. Sprawdzenie dopuszczalnych spadków napięć a) dla instalacji przedlicznikowej YKY 4 x mb 35.0 kw

6 P x l x x 50 x 10 5 delta U % = = = % γ x S x U 2 51 x 50 x b) dla instalacji zalicznikowej YKY 5 x 35 YLY 5 x mb 12.0 mb delta U % < delta U % dop % < 2 % kw 17.5 kw P x l x x 23 x x 12 x 10 5 delta U % = = + = % γ x S x U 2 51 x 35 x x 16 x warunek spełniony. delta U % < delta U % dop % < 2 % 4. Sprawdzenie skuteczności szybkiego wyłączenia. TRANSFOR Lk YAKY 4 x 120 YKY 4 x 50 YKY 5 x 35 YLY 5 x kva mb 50.0 mb 23.0 mb 12.0 mb Obliczanie wypadkowej impedancji pętli zwarcia Elementy pętli zwarcia R [Ω] X [Ω] Transformator 630kVA 0, ,01075 Kabel YAKY 4*120, dł. 250m 0, ,05000 Kabel YKY 4*50, dł. 50m 0, ,01000 Kabel YKY 5*35, dł. 23m 0, ,00460 Kabel YLY 5*16, dł. 12m 0, ,00240 Wartości obliczone Rz [Ω] = 0,2203 Xz [Ω] = 0,0778 Zz [Ω] = 0,2336 Izrz [A] = 787,64

7 7 Dobór zabezpieczeń Zabezpieczany obwód In [A] Izrz/In k Złącze kablowe ZK ,9 > 4,0 Złącze kablowe ZK ,3 > 4,0 Złącze kablowe ZK-161 ( w.l.z. ) 80 9,8 > 4,0 Zab. przedlicznikowe 63 12,5 > 4,0 Zab. obwodowe 32 24,6 > 2,5 Wniosek ogólny : projektowana instalacja elektrycznego zasilania pracowni budowlanej - budynek E Zespołu Placówek Oświatowych w Opolu przy ul. Torowej 7 ( dz. nr 4/37 ) spełnia wymogi w zakresie dopuszczalnych obciąŝeń prądowych, dopuszczalnych spadków napięć, oraz jest spełniony warunek odnoszący się do skuteczności szybkiego wyłączenia.
