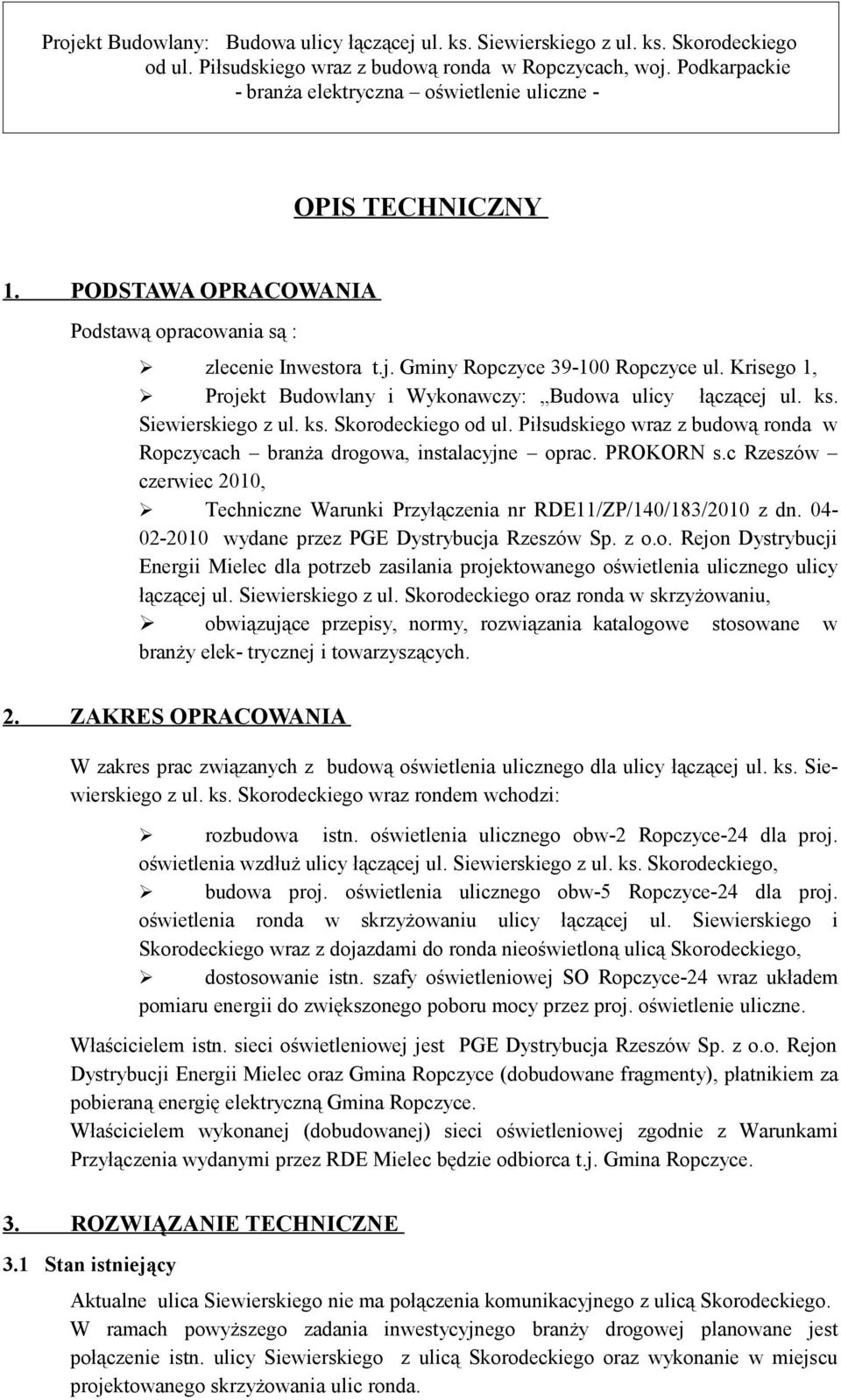

1 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA Podstawą opracowania są : zlecenie Inwestora t.j. Gminy Ropczyce Ropczyce ul. Krisego 1, Projekt Budowlany i Wykonawczy: Budowa ulicy łączącej ul. ks. Siewierskiego z ul. ks. Skorodeckiego od ul. Piłsudskiego wraz z budową ronda w Ropczycach branża drogowa, instalacyjne oprac. PROKORN s.c Rzeszów czerwiec 2010, Techniczne Warunki Przyłączenia nr RDE11/ZP/140/183/2010 z dn wydane przez PGE Dystrybucja Rzeszów Sp. z o.o. Rejon Dystrybucji Energii Mielec dla potrzeb zasilania projektowanego oświetlenia ulicznego ulicy łączącej ul. Siewierskiego z ul. Skorodeckiego oraz ronda w skrzyżowaniu, obwiązujące przepisy, normy, rozwiązania katalogowe stosowane w branży elek- trycznej i towarzyszących. 2. ZAKRES OPRACOWANIA W zakres prac związanych z budową oświetlenia ulicznego dla ulicy łączącej ul. ks. Siewierskiego z ul. ks. Skorodeckiego wraz rondem wchodzi: rozbudowa istn. oświetlenia ulicznego obw-2 Ropczyce-24 dla proj. oświetlenia wzdłuż ulicy łączącej ul. Siewierskiego z ul. ks. Skorodeckiego, budowa proj. oświetlenia ulicznego obw-5 Ropczyce-24 dla proj. oświetlenia ronda w skrzyżowaniu ulicy łączącej ul. Siewierskiego i Skorodeckiego wraz z dojazdami do ronda nieoświetloną ulicą Skorodeckiego, dostosowanie istn. szafy oświetleniowej SO Ropczyce-24 wraz układem pomiaru energii do zwiększonego poboru mocy przez proj. oświetlenie uliczne. Właścicielem istn. sieci oświetleniowej jest PGE Dystrybucja Rzeszów Sp. z o.o. Rejon Dystrybucji Energii Mielec oraz Gmina Ropczyce (dobudowane fragmenty), płatnikiem za pobieraną energię elektryczną Gmina Ropczyce. Właścicielem wykonanej (dobudowanej) sieci oświetleniowej zgodnie z Warunkami Przyłączenia wydanymi przez RDE Mielec będzie odbiorca t.j. Gmina Ropczyce. 3. ROZWIĄZANIE TECHNICZNE 3.1 Stan istniejący Aktualne ulica Siewierskiego nie ma połączenia komunikacyjnego z ulicą Skorodeckiego. W ramach powyższego zadania inwestycyjnego branży drogowej planowane jest połączenie istn. ulicy Siewierskiego z ulicą Skorodeckiego oraz wykonanie w miejscu projektowanego skrzyżowania ulic ronda.

c Rzeszów czerwiec 2010, Techniczne Warunki Przyłączenia nr RDE11/ZP/140/183/2010 z dn. 04-02-2010 wydane przez PGE Dystrybucja Rzeszów Sp. z o.

2 Istn. ulica Siewierskiego od skrzyżowania z ulicą Piłsudskiego do miejsca jej proj. przedłużenia do ulicy Skorodeckiego posiada oświetlenie uliczne na słupach stalowych dwuramiennych typu Rzeszów. Zasilane oświetlenia z obwodu nr 2 szafy oświetleniowej Ropczyce -24. Szafa jest wykonana wg typowego rozwiązania Rzeszów z lat Z szafy oświetleniowej Ropczyce-24 są jeszcze zasilane: istn. obw-1 i 4 oświetlenie wewnętrznych ciągów komunikacyjnych pieszych i jezdnych osiedla mieszkaniowego wielorodzinnego przy ulicy Siewierskiego, istn. obw-3 oświetlenie części ulic: Piłsudskiego (w kierunku południowym) i Siewierskiego (w kierunku ulicy Konarskiego). Istn. zabezpieczenie przelicznikowe 50A Bu-Wts w polu nr 11 rozdzielni nn stacji transformatorowej Ropczyce Rozbudowa i budowa oświetlenia ulicznego Oświetlenie uliczne wzdłuż proj. ulicy łączącej ul. Siewierskiego z proj. rondem w skrzyżowaniu z istn. ulicą Skorodeckiego wykonać poprzez rozbudowę istn. oświetlenia ulicznego ulicy Siewierskiego od istn. słupa nr 24/2/7 (obw. oświetleniowy nr 2 Ropczyce- 24). Zasilanie projektowanych słupów oświetleniowych obwodu nr 2 wykonać kablem YAKY 5x35 mm 2 w układzie sieciowym TN-C-S. Projektowane oświetlenie wykonać z zastosowaniem słupów stalowych ocynkowanych typu S-100SRw z wysięgnikami 1m. Posadowienie słupów na fundamentach betonowych prefabrykowanych typu F150/200. Na wysięgnikach słupów zainstalować oprawy uliczne ze źródłami światła sodowymi 150W obudowa II klasy ochronności. Oświetlenie proj. ronda oraz dojazdów do ronda istn. ulicą Skorodeckiego wykonać projektowanym oddzielnym obwodem nr 4 wyprowadzonym bezpośrednio z szafy oświetleniowej stacji Ropczyce-24. Ze względu konieczność zachowania skuteczności ochrony przeciwporażeniowej odcinek od szafy oświetleniowej Ropczyce-24 do proj. słupa 24/5/1 wykonać kablem YAKY 5x70 mm 2, pozostałą sieć oświetleniową obw-4 kablem YAKY 5x35 mm 2 układzie sieciowym TN-S. Projektowane oświetlenie wykonać z zastosowaniem słupów stalowych ocynkowanych typu S-100SRw z wysięgnikami 1m. Posadowienie słupów na fundamentach betonowych prefabrykowanych typu F150/200. Na wysięgnikach słupów zainstalować oprawy uliczne ze źródłami światła sodowymi wysokoprężnymi 150W obudowa II klasy ochronności. Na dojazdach do proj. ronda w strefach przejściowych między nieoświetlonymi odcinkami ulicy Skorodeckiego, a oświetlonymi zastosować oprawy typu j.w. lecz ze źródłami światła 70W (strefa przejściowa o zmniejszonym natężeniu oświetlenia długości ok. 100m). Do obliczeń projektowych zastosowano oprawy typu OUSb firmy ELGO-BRILUX. Do montażu mogą być zastosowane oprawy innych producentów pod warunkiem zachowania parametrów technicznych i oświetleniowych nie gorszych od w/w producenta.

obw-1 i 4 oświetlenie wewnętrznych ciągów komunikacyjnych pieszych i jezdnych osiedla mieszkaniowego wielorodzinnego przy ulicy Siewierskiego, istn.

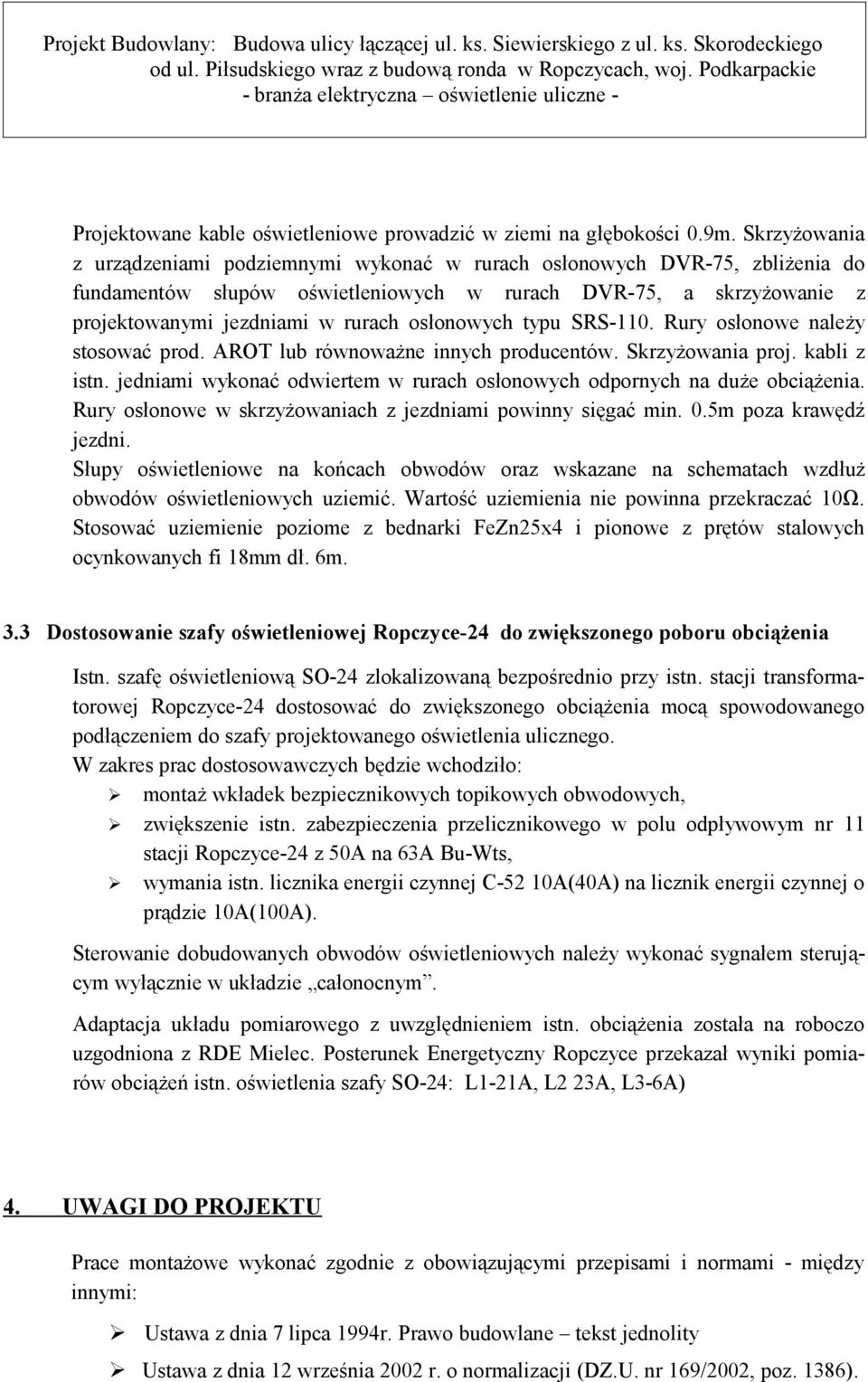

3 Projektowane kable oświetleniowe prowadzić w ziemi na głębokości 0.9m. Skrzyżowania z urządzeniami podziemnymi wykonać w rurach osłonowych DVR-75, zbliżenia do fundamentów słupów oświetleniowych w rurach DVR-75, a skrzyżowanie z projektowanymi jezdniami w rurach osłonowych typu SRS-110. Rury osłonowe należy stosować prod. AROT lub równoważne innych producentów. Skrzyżowania proj. kabli z istn. jedniami wykonać odwiertem w rurach osłonowych odpornych na duże obciążenia. Rury osłonowe w skrzyżowaniach z jezdniami powinny sięgać min. 0.5m poza krawędź jezdni. Słupy oświetleniowe na końcach obwodów oraz wskazane na schematach wzdłuż obwodów oświetleniowych uziemić. Wartość uziemienia nie powinna przekraczać 10Ω. Stosować uziemienie poziome z bednarki FeZn25x4 i pionowe z prętów stalowych ocynkowanych fi 18mm dł. 6m. 3.3 Dostosowanie szafy oświetleniowej Ropczyce-24 do zwiększonego poboru obciążenia Istn. szafę oświetleniową SO-24 zlokalizowaną bezpośrednio przy istn. stacji transformatorowej Ropczyce-24 dostosować do zwiększonego obciążenia mocą spowodowanego podłączeniem do szafy projektowanego oświetlenia ulicznego. W zakres prac dostosowawczych będzie wchodziło: montaż wkładek bezpiecznikowych topikowych obwodowych, zwiększenie istn. zabezpieczenia przelicznikowego w polu odpływowym nr 11 stacji Ropczyce-24 z 50A na 63A Bu-Wts, wymania istn. licznika energii czynnej C-52 10A(40A) na licznik energii czynnej o prądzie 10A(100A). Sterowanie dobudowanych obwodów oświetleniowych należy wykonać sygnałem sterującym wyłącznie w układzie całonocnym. Adaptacja układu pomiarowego z uwzględnieniem istn. obciążenia została na roboczo uzgodniona z RDE Mielec. Posterunek Energetyczny Ropczyce przekazał wyniki pomiarów obciążeń istn. oświetlenia szafy SO-24: L1-21A, L2 23A, L3-6A) 4. UWAGI DO PROJEKTU Prace montażowe wykonać zgodnie z obowiązującymi przepisami i normami - między innymi: Ustawa z dnia 7 lipca 1994r. Prawo budowlane tekst jednolity Ustawa z dnia 12 września 2002 r. o normalizacji (DZ.U. nr 169/2002, poz. 1386).

osłonowych typu SRS-110. Rury osłonowe należy stosować prod. AROT lub równoważne innych producentów. Skrzyżowania proj. kabli z istn.

4 Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne (Dz. U. nr 54/1997, poz.348 z późniejszymi zmianami). Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. W sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U nr 43/1999, poz. 430). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania (Dz. U. nr 75/2002, poz. 690 z późniejszymi zmianami), Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania posiadanych kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci elektrycznych (Dz. U. nr 89/2003, poz.828). Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. Rozporządzenie Ministra Gospodarki, z dnia 115 grudnia 2005 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. nr 259/2005, poz.2172), PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC : Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. PN-HD :2006 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia wspólne PN-HD :2007 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne.

w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania (Dz. U. nr 75/2002, poz.

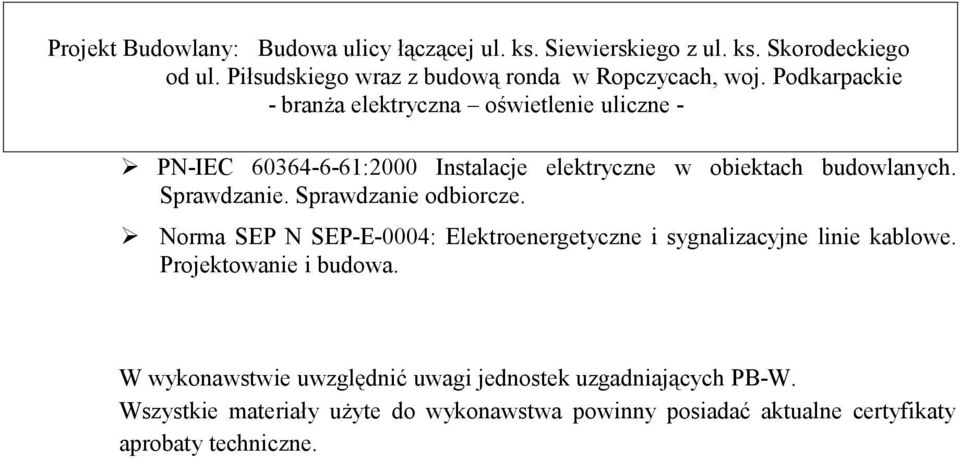

5 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. Norma SEP N SEP-E-0004: Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. W wykonawstwie uwzględnić uwagi jednostek uzgadniających PB-W. Wszystkie materiały użyte do wykonawstwa powinny posiadać aktualne certyfikaty aprobaty techniczne.

Norma SEP N SEP-E-0004: Elektroenergetyczne i sygnalizacyjne linie kablowe.
