1 Egz. Nr ZYG - MAR PROJEKTOWANIE - NADZORY sieci energetyczne i instalacje elektryczne mgr inż. Marek ZYGMUNT Nowy SĄcz ul. Konopnickiej 3 tel , PROJEKT BUDOWLANY TEMAT OPRACOWANIA: ADRES: INWESTOR: Instalacja elektryczna wewnętrzna w budynku Świetlicy w Nadleśnictwie Gorlice Zagórzany PGL LP Nadleśnictwo Gorlice, Zagórzany 343 PROJEKTANT: ZESPÓŁ PROJEKTOWY: Anna MICZOŁEK SPIS TREśCI: 1. Opis techniczny 2. Obliczenia techniczne 3. BIOZ 4. Rysunki - Instalacja elektryczna wewnętrzna rys. Nr 1 - Zasilanie urządzeń klimatyzacyjnych - rys. Nr 2 - Schemat tablicy TB-1 rys. Nr 3 LISTOPAD 2012

Zagórzany PGL LP Nadleśnictwo Gorlice, 38 333 Zagórzany 343 PROJEKTANT: ZESPÓŁ PROJEKTOWY: Anna MICZOŁEK SPIS TREśCI: 1. Opis techniczny 2.

2 ZYG MAR OŚWIADCZENIE PROJEKTANTA Zgodnie z Ustawą z dn.16 kwietnia 2004r Dz.U o zmianie ustawy Prawo Budowlane art.20 ust.4 oświadczam, że budowlany instalacji elektrycznej wewnętrznej budynku Świetlicy w Nadleśnictwie Gorlice w miejscowości Zagórzany, którego Inwestorem jest PGL LP Nadleśnictwo Gorlice, Zagórzany 343 został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Upr. do proj. UAN.I 8340/A 182/88

4 oświadczam, że budowlany instalacji elektrycznej wewnętrznej budynku Świetlicy w Nadleśnictwie Gorlice w

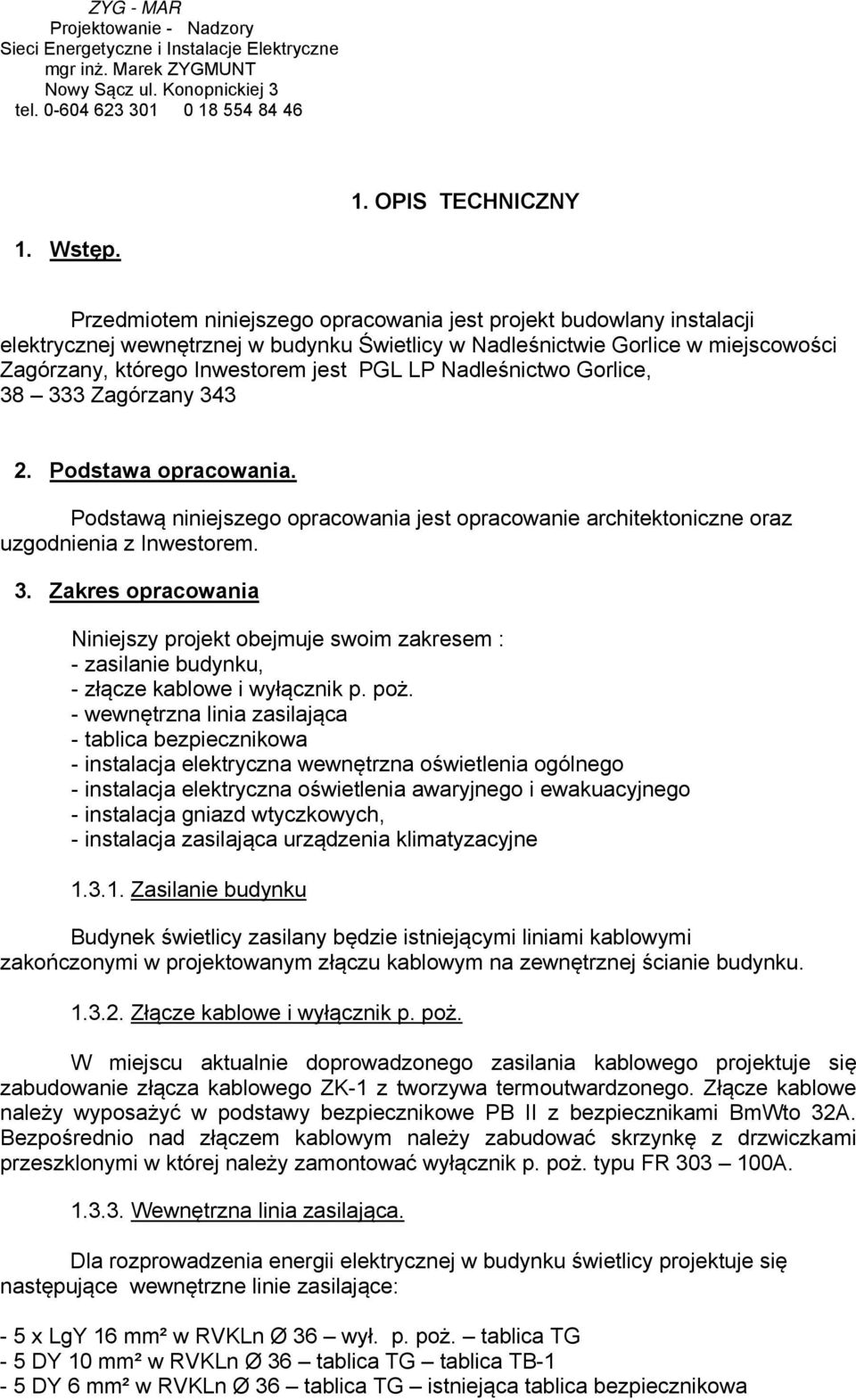

3 ZYG - MAR 1. OPIS TECHNICZNY 1. Wstęp. Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznej wewnętrznej w budynku Świetlicy w Nadleśnictwie Gorlice w miejscowości Zagórzany, którego Inwestorem jest PGL LP Nadleśnictwo Gorlice, Zagórzany Podstawa opracowania. Podstawą niniejszego opracowania jest opracowanie architektoniczne oraz uzgodnienia z Inwestorem. 3. Zakres opracowania Niniejszy projekt obejmuje swoim zakresem : - zasilanie budynku, - złącze kablowe i wyłącznik p. poż. - wewnętrzna linia zasilająca - tablica bezpiecznikowa - instalacja elektryczna wewnętrzna oświetlenia ogólnego - instalacja elektryczna oświetlenia awaryjnego i ewakuacyjnego - instalacja gniazd wtyczkowych, - instalacja zasilająca urządzenia klimatyzacyjne Zasilanie budynku Budynek świetlicy zasilany będzie istniejącymi liniami kablowymi zakończonymi w projektowanym złączu kablowym na zewnętrznej ścianie budynku Złącze kablowe i wyłącznik p. poż. W miejscu aktualnie doprowadzonego zasilania kablowego projektuje się zabudowanie złącza kablowego ZK-1 z tworzywa termoutwardzonego. Złącze kablowe należy wyposażyć w podstawy bezpiecznikowe PB II z bezpiecznikami BmWto 32A. Bezpośrednio nad złączem kablowym należy zabudować skrzynkę z drzwiczkami przeszklonymi w której należy zamontować wyłącznik p. poż. typu FR A Wewnętrzna linia zasilająca. Dla rozprowadzenia energii elektrycznej w budynku świetlicy projektuje się następujące wewnętrzne linie zasilające: - 5 x LgY 16 mm² w RVKLn Ø 36 wył. p. poż. tablica TG - 5 DY 10 mm² w RVKLn Ø 36 tablica TG tablica TB-1-5 DY 6 mm² w RVKLn Ø 36 tablica TG istniejąca tablica bezpiecznikowa

Nadleśnictwo Gorlice, 38 333 Zagórzany 343 2. Podstawa opracowania. Podstawą niniejszego opracowania jest opracowanie architektoniczne oraz uzgodnienia z Inwestorem. 3. Zakres opracowania Niniejszy projekt obejmuje swoim zakresem : - zasilanie budynku, - złącze kablowe i wyłącznik p.

4 ZYG - MAR Tablica rozdzielcza. Dla wyprowadzenia wszystkich obwodów elektrycznych projektuje się tablicę bezpiecznikową TG - RN 1 x oraz tablicę bezpiecznikową TB-1 RWN 4 x 12 W projektowanych tablicach należy zabudować wyłącznik główny FR A, lampki sygnalizacyjne 3 x L303. Dla zabezpieczenia obwodów oświetleniowych należy zabudować wyłączniki nadmiarowo prądowe i nadmiarowo prądowe typu S, a dla obwodów gniazd wtyczkowych wyłączniki nadmiarowo różnicowo prądowe typu P Instalacja oświetlenia ogólnego. W pomieszczeniu świetlicy projektuje się instalację oświetlenia ogólnego przewodami YDY 3 i 4 x 1,5 mm² ułożonymi p/t. z zastosowaniem opraw oświetleniowych dostropowych typu DK.LED 20L30K DIM oraz SMD 125.LED. Łączenia przewodów obwodów oświetleniowych należy wykonać w puszkach hermetycznych z zastosowaniem pierścieni łączeniowych. Osprzęt łącznikowy zastosować podtynkowy. Dla oświetlenia części magazynowej budynku zastosowano oprawy oświetleniowe typu CO1 254 EVG 2 x 54W montowane na suficie. Wszystkie obwody oświetlenia należy wyprowadzić z tablicy TB-1 i zabezpieczyć wyłącznikami nadmiarowo prądowymi Instalacja oświetlenia awaryjnego i ewakuacyjnego. Dla zapewnienia oświetlenia awaryjnego w wybranych oprawach oświetlenia ogólnego w części magazynowej należy zamontować inwertery 2h oznaczone symbolem AW, które przy zaniku napięcia zapewniają oświetlenie awaryjne. Do w/w opraw do każdego inwertera należy doprowadzić dodatkowe zasilanie gwarantujące ładowanie inwertera w czasie normalnej pracy oprawy. Dla zapewnienia oświetlenia ewakuacyjnego świetlicy projektuje się zamontowanie oprawy ewakuacyjnej MONITOR 1 LED. Oprawę ewakuacyjną należy zasilić oddzielnym obwodem i zabezpieczyć w tablicy TB-1. Oświetlenie awaryjne w świetlicy zapewnione zostanie przez zamontowanie oprawy awaryjnej typu VERSO HO 4 LED Instalacja gniazd wtyczkowych. Instalację gniazd wtyczkowych projektuje się przewodami YDY 3 x 2,5 mm² ułożonymi p/t. Gniazdka wtyczkowe należy montować podtynkowe z bolcem ochronnym. Obwód gniazd 3 fazowych wykonać przewodem 5 x 2,5 mm² ułożonym p/t. Wszystkie obwody gniazd wtyczkowych należy wyprowadzić z tablicy TB-1 i zabezpieczyć wyłącznikami nadmiarowo różnicowo prądowymi o wielkości zabezpieczenia zgodnie ze schematem ideowym tablicy.

wyłącznik główny FR 303 63A, lampki sygnalizacyjne 3 x L303.

5 ZYG - MAR Zasilanie urządzeń klimatyzacyjnych. W pomieszczeniu Sali konferencyjnej projektuje się chłodzenie powietrza z zastosowaniem następujących urządzeń : - Jednostka zewnętrzna AOYG45LAT8 o parametrach Maksymalna ilość podłączanych jednostek wewnętrznych 8 Wydajność przyłączeniowa 11.2 do 18.2 kw Zasilanie V/Ø/HZ 230/1/50 Wydajność nominalna 14.0 kw 16.0 kw Moc elektryczna 5.20 kw 5.07 kw Wydatek powietrza m³/h m³/h Poziom ciśnienia akustycznego 56 db(a) 58 db(a) Wymiennik Lamelowy Wymiary netto (wys. x szer. x głęb.) Średnice rur przyłączeniowych (ciecz / gaz ) Dwie jednostki wewnętrzne ścienne ASGY 18LF 914 x 970 x 370 mm 98 kg 9.52 / mm Zasilanie V/Ø/HZ 230/1/50 Wydajność nominalna 0.9 do 6.0/5.2 kw 0.9 do 9.1/6.3 kw Moc elektryczna 1.52 kw 1.71 kw Wydatek powietrza 900 m³/h 2070 m³/h Poziom ciśnienia akustycznego 43 db(a) 51 db(a) Wymiennik Lamelowy Wymiary netto (wys. x szer. x głęb.) Średnice rur przyłączeniowych (ciecz / gaz ) 320 x 790 x 238 mm 41 kg 6.35 / mm Urządzenia te należy wyposażyć w odprowadzenie skroplin PCV 1/ 2 do najbliższej kanalizacji lub kratki ściekowej.

jednostek wewnętrznych 8 Wydajność przyłączeniowa 11.2 do 18.2 kw Zasilanie V/Ø/HZ 230/1/50 Wydajność nominalna 14.0 kw 16.0 kw Moc elektryczna 5.20 kw 5.07 kw Wydatek powietrza 4.650 m³/h 4.

6 ZYG - MAR Rurociągi miedziane instalacji chłodniczych należy zaizolować izolacją z pianki poliuretanowej gr. 19 mm / posiadającą dopuszczenie do stosowania w instalacjach chłodniczych/. Jednostkę zewnętrzną AOYG 45 LAT8 należy zasilić obwodem elektrycznym wykonanym przewodem YDY 3 x 4 mm² p/t wyprowadzonym z tablicy TB-1. Jednostki wewnętrzne ASYG18LF należy zasilić obwodem elektrycznym wykonanym przewodem YDY 3 x 2,5 mm² p/t wyprowadzonym z tablicy TB-1 2. System ochrony od porażeń. Jako system ochrony od porażeń prądem elektrycznym zastosowano szybkie wyłączenie napięcia realizowane przez zainstalowane wyłączniki nadmiarowo prądowe oraz nadmiarowo -różnicowo-prądowe. Po wykonaniu instalacji skuteczności ochrony przed porażeniem należy sprawdzić instalację pomiarem. 3. Uwagi końcowe. Całość robót należy wykonać zgodnie z obowiązującymi przepisami i pod nadzorem osoby uprawnionej. Po wykonaniu całości instalacji należy wykonać pomiary ochronne, których tylko wynik pozytywny pozwala dopuścić wykonaną instalację do eksploatacji.

Jednostki wewnętrzne ASYG18LF należy zasilić obwodem elektrycznym wykonanym przewodem YDY 3 x 2,5 mm² p/t wyprowadzonym z tablicy TB-1 2. System ochrony od porażeń.

7 ZYG - MAR 2. Obliczenia techniczne 2.1. Oporność uziemienia - wyłączniki różnicowo-prądowe. RA U k x Ia RA 50 1,2 x 0,03 = 1389 Ω PROJEKTOWAŁ: Projektant mgr inż. Marek Zygmunt Upr. do proj. UAN.I 8340/A-182/88
