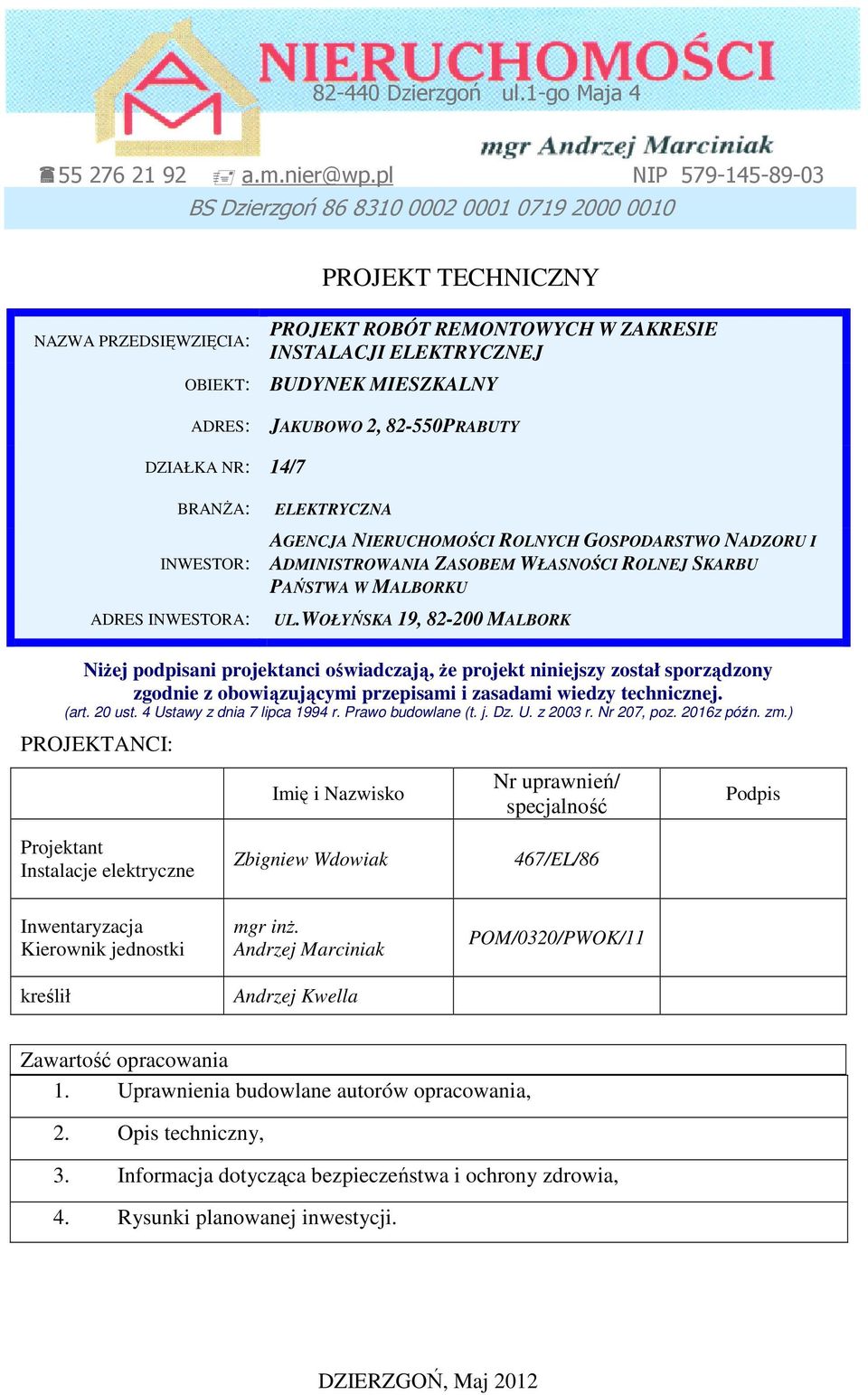

1 Dzierzgoń ul.1-go Maja a.m.nier@wp.pl NIP BS Dzierzgoń NAZWA PRZEDSIĘWZIĘCIA: PROJEKT TECHNICZNY PROJEKT ROBÓT REMONTOWYCH W ZAKRESIE INSTALACJI ELEKTRYCZNEJ OBIEKT: BUDYNEK MIESZKALNY ADRES: JAKUBOWO 2, PRABUTY DZIAŁKA NR: 14/7 BRANśA: INWESTOR: ADRES INWESTORA: ELEKTRYCZNA AGENCJA NIERUCHOMOŚCI ROLNYCH GOSPODARSTWO NADZORU I ADMINISTROWANIA ZASOBEM WŁASNOŚCI ROLNEJ SKARBU PAŃSTWA W MALBORKU UL.WOŁYŃSKA 19, MALBORK NiŜej podpisani projektanci oświadczają, Ŝe projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. (art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t. j. Dz. U. z 2003 r. Nr 207, poz. 2016z późn. zm.) PROJEKTANCI: Imię i Nazwisko Nr uprawnień/ specjalność Podpis Projektant Instalacje elektryczne Zbigniew Wdowiak 467/EL/86 Inwentaryzacja Kierownik jednostki kreślił mgr inŝ. Andrzej Marciniak Andrzej Kwella POM/0320/PWOK/11 Zawartość opracowania 1. Uprawnienia budowlane autorów opracowania, 2. Opis techniczny, 3. Informacja dotycząca bezpieczeństwa i ochrony zdrowia, 4. Rysunki planowanej inwestycji. DZIERZGOŃ, Maj 2012

2 ZAWARTOŚĆ DOKUMENTACJI Strona tytułowa Zawartość dokumentacji Kserokopie uprawnień autorów opracowania CZĘŚĆ TECHNICZNA 1. OPIS TECHNICZNY 1.1. Cel opracowania 1.2. Podstawa opracowania 1.3. Zakres opracowania 1.4. Opis stanu istniejącego 1.5. Opis stanu projektowanego 1.6. Rozdzielnice 1.7. Wykonanie instalacji 1.8. Ochrona przeciwprzepięciowa 1.9. Ochrona przeciwporaŝeniowa Połączenia wyrównawcze Uwagi końcowe 2. INFORMACJA BIOZ 2.1. Zakres robót Wykaz istniejących obiektów budowlanych 2.3. ZagroŜenia 2.4. InstruktaŜ 3. RYSUNKI

3 1. OPIS TECHNICZNY 1.1. CEL OPRACOWANIA Opracowanie obejmuje projekt wewnętrznych instalacji elektrycznych w budynku mieszkalnym wolnostojącym będącym w administrowaniu Agencji Nieruchomości Rolnych Gospodarstwo Nadzoru i Administrowania Zasobem w Malborku z siedzibą przy ul. Wołyńskiej 19 w Malborku Budynek zlokalizowany jest w miejscowości Jakubowo 2, gm. Prabuty PODSTAWA OPRACOWANIA - zlecenie i uzgodnienie z inwestorem - Warunki przyłączeniowe do sieci elektroenergetycznej nr 11/R23/02713 z dnia r. - obowiązujące normy PN-76/E pomiary w terenie i inwentaryzacja stanu obecnego 1.3. ZAKRES OPRACOWANIA Projekt niniejszy obejmuje następujące rodzaje instalacji elektrycznych: - rozdzielnicę elektryczną, - zasilanie rozdzielnicy - instalację oświetlenia, - instalację gniazd wtyczkowych 230V, - dodatkowej ochrony przed poraŝeniem prądem elektrycznym, - ochrony przeciwprzepięciowej, - połączeń wyrównawczych OPIS STANU ISTNIEJĄCEGO W dwóch lokalach objętych niniejszym opracowaniem są istniejące instalacje elektryczne. NaleŜy zdemontować istniejącą rozdzielnicę wraz z instalacjami oświetleniową i gniazd wtyczkowych OPIS STANU PROJEKTOWANEGO Dla potrzeb zasilania budynku mieszkalnego projektuje się naścienną rozdzielnicę RE. Rozdzielnicę naleŝy zasilić z WLZ wykonanego linią kablową 4x16 od słupa linii napowietrznej do rozdzielnicy RE zlokalizowanej na zewnątrz budynku mieszkalnego (zgodnie z warunkami przyłączeniowymi). 1.6.ROZDZIELNICA Rozdzielnicę główną zaprojektowano w oparciu o obudowy typu LEGRAND i aparaturę firmy LEGRAND lub równowaŝne. Szczelność obudowy IP54. Na tablicy RE zainstalowany będzie zabezpieczenie przeciwprzepięciowe klasy B, zabezpieczenia róŝnicowoprądowe i nadmiarowe obwodów odbiorczych. Rozdzielnicę RE zainstalować w tynku na zewnątrz budynku WYKONANIE INSTALACJI A. Instalacja oświetleniowa

4 NatęŜenia oświetlenia dla poszczególnych pomieszczeń przyjęto zgodnie z obowiązującą normą. W pomieszczeniach budynku objętych niniejszym opracowaniem zaprojektowano oprawy typu śyrandolowego wg uznania właściciela, a w części piwnicznej, schodach i poddasza budynku oprawy IP65 typu Plafon 60 W. Instalację oświetleniową naleŝy wykonać przewodami YDYp 2/3/4/5x1,5 mm 2 układanymi pod tynkiem. Do wszystkich wypustów oświetleniowych doprowadzić przewód ochronny PE. Wyłączniki oświetlenia instalować na wys. 1,4 m od podłogi. Wyłączniki oświetlenia sąsiadujące ze sobą naleŝy instalować we wspólnych ramkach. B. Instalacja gniazd wtyczkowych 230V Gniazda wtyczkowe w pomieszczeniach naleŝy instalować na wysokości 1,2 m od podłogi. Wszystkie gniazda zaprojektowano z bolcem ochronnym. Instalację gniazd wtyczkowych 1-fazowych wykonać przewodem YDY p 3x2,5mm2 p/t. Obwód zakończyć puszką instalacyjną pod tynkiem OCHRONA PRZECIWPRZEPIĘCIOWA W rozdzielnicy RE - zaprojektowano ochronniki II-go stopnia ochrony od przepięć typu Dehnventil TN-C. MontaŜ ochronników wykonać zgodnie z instrukcją producenta OCHRONA PRZECIW PORAśENIOWA Ochronę przeciwporaŝeniową naleŝy wykonać zgodnie z normą PN-91/E rozdzielając funkcję przewodu ochronno-neutralnego PEN na PE i N. W całym budynku instalacja dodatkowej ochrony przed poraŝeniem prądem elektrycznym jest zrealizowana w układzie TN-S. W związku z tym zaciski ochronne wszystkich urządzeń elektrycznych wymagających ochrony dodatkowej naleŝy połączyć z szyną PE w tablicy rozdzielczej. W obwodach gniazd wtyczkowych ze stykiem ochronnym przewidziano dodatkową śyłę, którą naleŝy połączyć ze stykiem ochronnym gniazda wtyczkowego oraz z zaciskiem PE w rozdzielnicy RE. W przewodzie ochronnym nie wolno instalować bezpieczników ani łączników INSTALACJA POŁĄCZEŃ WYRÓWNAWCZYCH Dla poprawy warunków ochrony od poraŝeń prądem elektrycznym do ZSW w budynku naleŝy przyłączyć punkty PE w projektowanej rozdzielnicy RE. Uwaga: Połączenia wyrównawcze muszą być trwale oznakowane UWAGI KOŃCOWE Przed rozpoczęciem robót zapoznać się z dokumentacją projektową. Całość prac naleŝy wykonać zgodnie z obowiązującymi normami, przepisami i wiedzą fachową. Po zakończeniu prac instalacyjnych naleŝy przeprowadzić pomiary skuteczności zastosowanej ochrony dodatkowej od poraŝeń oraz pomiary rezystancji izolacji obwodów (ochrona podstawowa od poraŝeń). Całość robót wykonać pod nadzorem autorskim projektanta. Projekt jest chroniony prawem autorskim i ewentualnych zmian moŝna dokonywać wyłącznie za zgodą autora niniejszego opracowania.

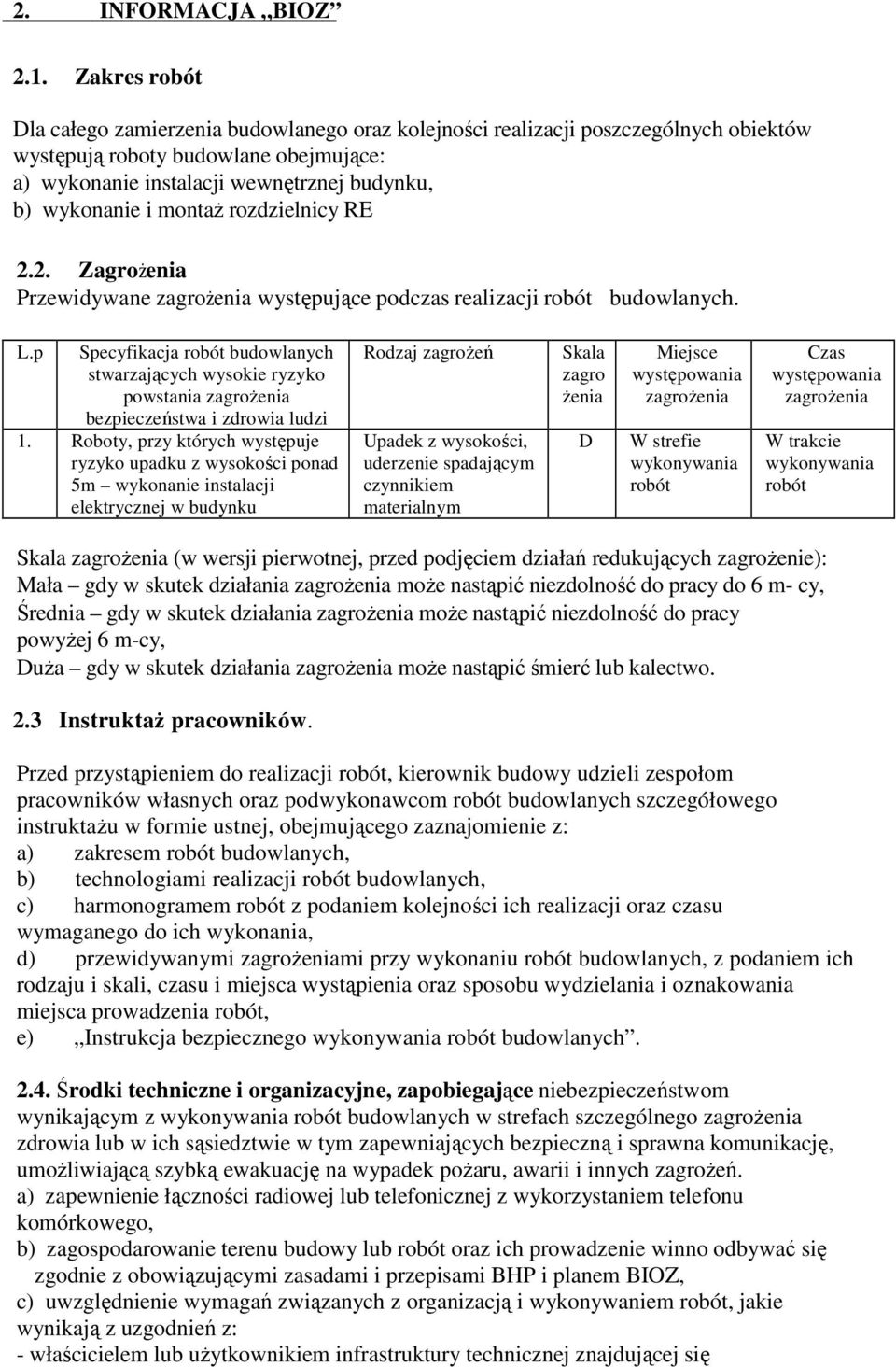

5 2. INFORMACJA BIOZ 2.1. Zakres robót Dla całego zamierzenia budowlanego oraz kolejności realizacji poszczególnych obiektów występują roboty budowlane obejmujące: a) wykonanie instalacji wewnętrznej budynku, b) wykonanie i montaŝ rozdzielnicy RE 2.2. ZagroŜenia Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych. L.p Specyfikacja robót budowlanych stwarzających wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi 1. Roboty, przy których występuje ryzyko upadku z wysokości ponad 5m wykonanie instalacji elektrycznej w budynku Rodzaj zagroŝeń Upadek z wysokości, uderzenie spadającym czynnikiem materialnym Skala zagro Ŝenia D Miejsce występowania zagroŝenia W strefie wykonywania robót Czas występowania zagroŝenia W trakcie wykonywania robót Skala zagroŝenia (w wersji pierwotnej, przed podjęciem działań redukujących zagroŝenie): Mała gdy w skutek działania zagroŝenia moŝe nastąpić niezdolność do pracy do 6 m- cy, Średnia gdy w skutek działania zagroŝenia moŝe nastąpić niezdolność do pracy powyŝej 6 m-cy, DuŜa gdy w skutek działania zagroŝenia moŝe nastąpić śmierć lub kalectwo. 2.3 InstruktaŜ pracowników. Przed przystąpieniem do realizacji robót, kierownik budowy udzieli zespołom pracowników własnych oraz podwykonawcom robót budowlanych szczegółowego instruktaŝu w formie ustnej, obejmującego zaznajomienie z: a) zakresem robót budowlanych, b) technologiami realizacji robót budowlanych, c) harmonogramem robót z podaniem kolejności ich realizacji oraz czasu wymaganego do ich wykonania, d) przewidywanymi zagroŝeniami przy wykonaniu robót budowlanych, z podaniem ich rodzaju i skali, czasu i miejsca wystąpienia oraz sposobu wydzielania i oznakowania miejsca prowadzenia robót, e) Instrukcja bezpiecznego wykonywania robót budowlanych Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawna komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń. a) zapewnienie łączności radiowej lub telefonicznej z wykorzystaniem telefonu komórkowego, b) zagospodarowanie terenu budowy lub robót oraz ich prowadzenie winno odbywać się zgodnie z obowiązującymi zasadami i przepisami BHP i planem BIOZ, c) uwzględnienie wymagań związanych z organizacją i wykonywaniem robót, jakie wynikają z uzgodnień z: - właścicielem lub uŝytkownikiem infrastruktury technicznej znajdującej się

6 w obszarze prowadzonych robót, d) zabezpieczenie miejsc prowadzenia robót przy uŝyciu : - tablic bezpieczeństwa, - daszków ochronnych, e) stosowanie sprzętu ochronnego i środków ochrony indywidualnej dobranych do rodzaju przewidywanego zagroŝenia podczas wykonywania robót, f) stosowanie sprzętu asekuracyjnego chroniącego przed upadkiem z wysokości, g) stosowanie sprawdzonych technologii wykonywania robót, w których pracownicy są przeszkoleni, h) wykonywanie prac na urządzeniach elektroenergetycznych wymaga uzyskania zgody od właściciela tych urządzeń. Prace te mogą się odbywać z zachowaniem zasad BHP. Projektował: Zbigniew Wdowiak upr. nr 467/EL/86

7 RYSUNKI
