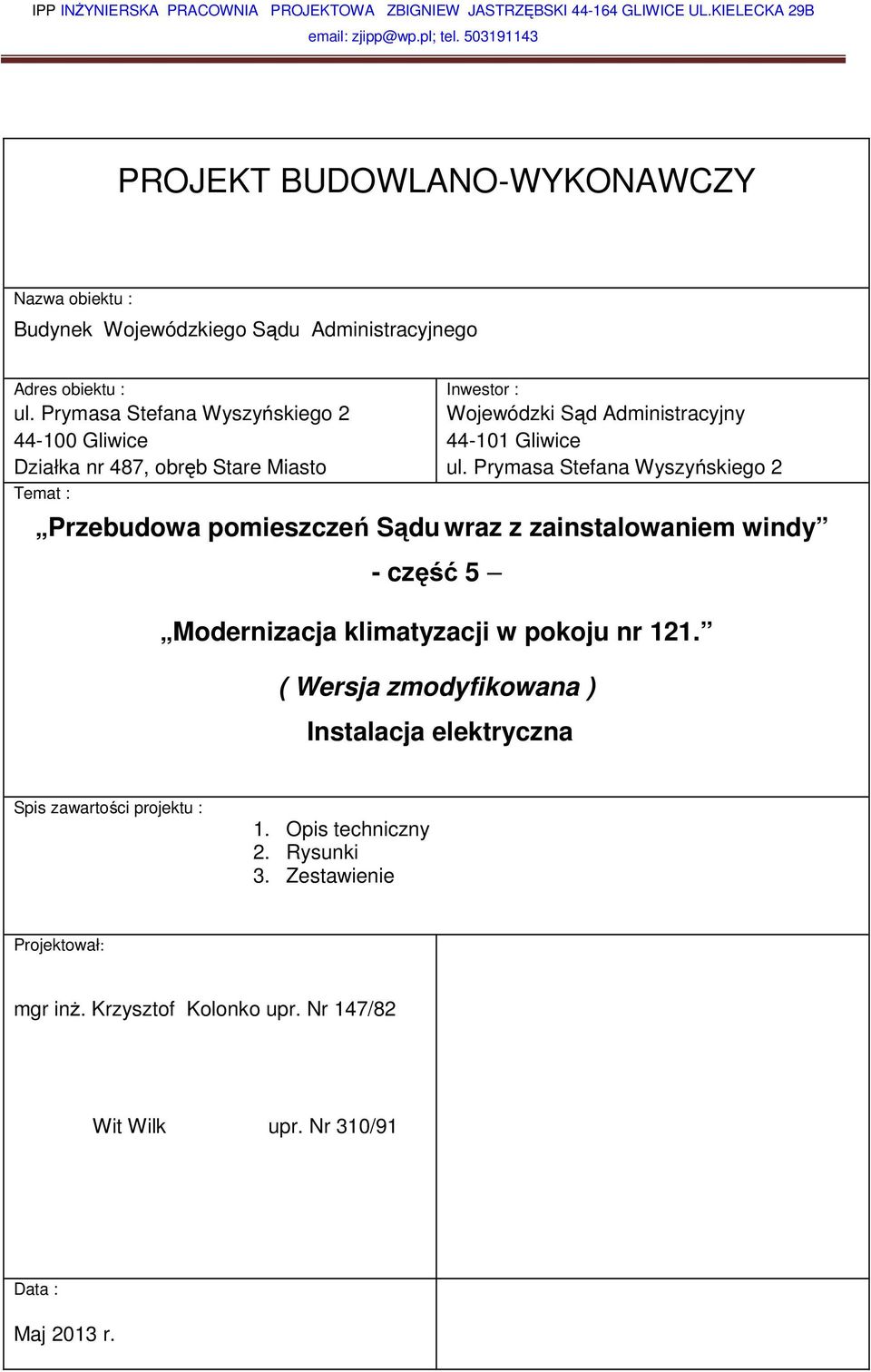

1 IPP INŻYNIERSKA PRACOWNIA PROJEKTOWA ZBIGNIEW JASTRZĘBSKI GLIWICE UL.KIELECKA 29B tel PROJEKT BUDOWLANO-WYKONAWCZY Nazwa obiektu : Budynek Wojewódzkiego Sądu Administracyjnego Adres obiektu : ul. Prymasa Stefana Wyszyńskiego Gliwice Działka nr 487, obręb Stare Miasto Temat : Inwestor : Wojewódzki Sąd Administracyjny Gliwice ul. Prymasa Stefana Wyszyńskiego 2 Przebudowa pomieszczeń Sądu wraz z zainstalowaniem windy - część 5 Modernizacja klimatyzacji w pokoju nr 121. Instalacja elektryczna Spis zawartości projektu : 1. Opis techniczny 2. Rysunki 3. Zestawienie Projektował: mgr inż. Krzysztof Kolonko upr. Nr 147/82 Wit Wilk upr. Nr 310/91 Data : Maj 2013 r.

2 IPP INŻYNIERSKA PRACOWNIA PROJEKTOWA ZBIGNIEW JASTRZĘBSKI GLIWICE UL.KIELECKA 29B tel Przebudowa pomieszczeń Sądu wraz z zainstalowaniem windy część 5 Modernizacja klimatyzacji w pokoju nr 121. Instalacja elektryczna. A. CZĘŚĆ OPISOWA ZAWARTOŚĆ TECZKI 1. WSTĘP. 2. ZASILANIE. TABLICA KOMPUTEROWA. 3. INSTALACJE ELEKTRYCZNE 4. OBLICZENIA 5. OCHRONA PRZECIWPOŻARENIOWA 6. UWAGI KOŃCOWE. A1. KOSZTORYS NAKŁADCZY A2. ZESTAWIENIE MATERIAŁÓW B. CZĘŚĆ RYSUNKOWA SPIS RYSUNKÓW: E/W-015/a I piętro. Pom Serwerownia. Plan modernizacji instalacji klimatyzacji. E/W-052 adapt. Piwnica. Biblioteka, Sala Rozpraw, Pom Tablica komputerowa 400/230V TK. Schemat ideowy. Widok. 0 A. OPIS TECHNICZNY 1. WSTĘP. Przedmiotem niniejszego projektu budowlano - wykonawczego są instalacje elektryczne związane z modernizacją klimatyzacji w pokojach nr 121, w budynku Wojewódzkiego Sądu Administracyjnego. Sad znajduje się w Gliwicach przy ul. Prymasa Wyszyńskiego ZASILANIE. TABLICA KOMPUTEROWA. Instalacje elektryczne zasilane będą z projektowanej tablicy komputerowej TK, ujętej w projekcie biblioteki część 2. Tablica TK znajduje w piwnicy w pomieszczeniu rozdzielni głównej budynku. W pok. 121, serwerownia, zainstalowany będzie indywidualny układ klimatyzacji. W tablicy komputerowej zabudowane będą zabezpieczenia wyprowadzonych obwodów. 3. INSTALACJE ELEKTRYCZNE W zakres instalacji elektrycznych wchodzi podłączenie indywidualnego klimatyzatora. Obwód zasilający wyprowadzony będą z tablicy komputerowej TK znajdujący się w piwnicy. Instalację należy wykonać w szachtach pionowych, natynkowo na uchwytach, przewodem YDY 3x2,5mm2. 4. OBLICZENIA Wykonano niezbędne obliczenia, doboru przewodów, ich zabezpieczeń oraz skuteczności ochrony przeciw pożarowej. Obliczenia w archiwum biura. 1

3 IPP INŻYNIERSKA PRACOWNIA PROJEKTOWA ZBIGNIEW JASTRZĘBSKI GLIWICE UL.KIELECKA 29B tel Przebudowa pomieszczeń Sądu wraz z zainstalowaniem windy część 5 Modernizacja klimatyzacji w pokoju nr 121. Instalacja elektryczna. 5. OCHRONA PRZECIWPORAŻENIOWA Jako system ochrony dodatkowej przed porażeniem prądem elektrycznym zaprojektowano samoczynne odłączanie zasilania a dla instalacji odbiorczej wyłączniki ochronne różnicowoprądowe o prądzie 30mA. 6. UWAGI KOŃCOWE. Niniejszy projekt wykonano zgodnie z przepisami. Wykonawcę realizującego budowę wg niniejszego projektu obowiązuje przestrzeganie przepisów w odniesieniu do wszystkich szczegółów, które nie mogły być w projekcie omówione. 2

4

5

6 ZESTAWIENIE MATERIAŁÓW Przebudowa pomieszczeń Sądu wraz z zainstalowaniem windy - część 5 Modernizacja klimatyzacji w pokoju nr 121. Część elektryczna. A1. ZESTAWIENIE MATERIAŁÓW Lp. Wyszczególnienie Poz. cennika J.m. Ilość Uwagi. katalog Przewody klimatyzacja 1. Przewód miedziany 750V typu YDY 3x2,5 mb. 20 1odc.- kanał pionowy 2. Przewód miedziany 750V typu YDY 5x1,5 mb. 5 1odc. p/t UWAGA 1. Zasilanie klimatyzacji w pom Serwerowi, z tablicy komputerowej TK piwnica, ujęta w cz. 2 Przebudowa i zmiana sposobu użytkowania baru na salę szkoleniową z zapleczem socjalnym i bibliotekę 2. Urządzenia klimatyzacji ujęte w proj. Klimatyzacja
