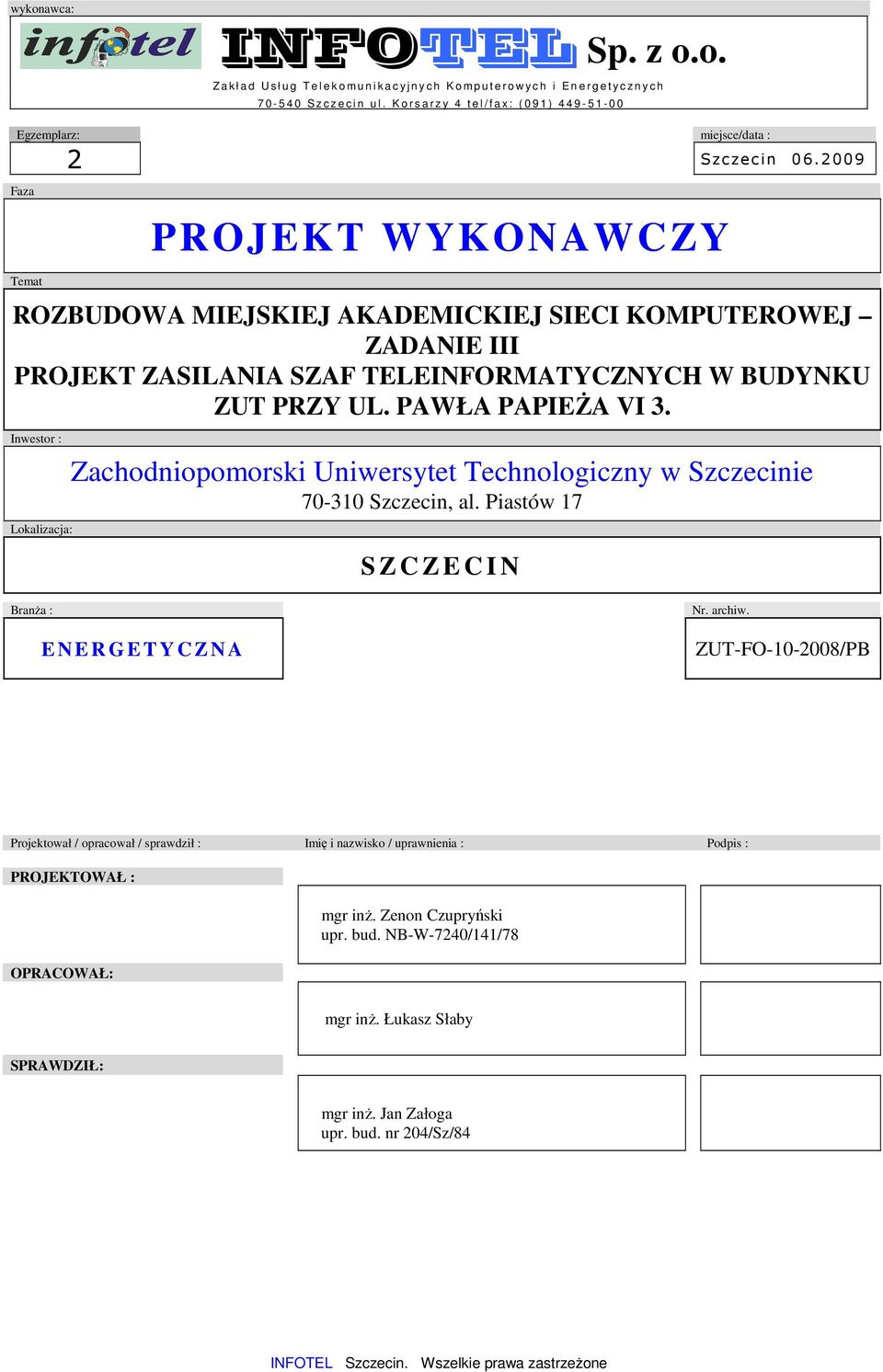

1 wykonawca: INFOTEL Sp. z o.o. Z a k ł a d U s ł u g T e l e k o m u n i k a c y j n y c h K o m p u t e r o w y c h i E n e r g e t y c z n y c h S z c z e c i n u l. K o r s a r z y 4 t e l / f a x : ( ) Egzemplarz: miejsce/data : 2 Szczecin Faza PROJEKT WYKONAWCZY Temat ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ ZADANIE III PROJEKT ZASILANIA SZAF TELEINFORMATYCZNYCH W BUDYNKU ZUT PRZY UL. PAWŁA PAPIEśA VI 3. Inwestor : Lokalizacja: Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Szczecin, al. Piastów 17 S Z C Z E C I N BranŜa : E N E R G E T Y C Z N A Nr. archiw. Projektował / opracował / sprawdził : Imię i nazwisko / uprawnienia : Podpis : PROJEKTOWAŁ : OPRACOWAŁ: mgr inŝ. Zenon Czupryński upr. bud. NB-W-7240/141/78 mgr inŝ. Łukasz Słaby SPRAWDZIŁ: mgr inŝ. Jan Załoga upr. bud. nr 204/Sz/84 INFOTEL Szczecin. Wszelkie prawa zastrzeŝone

2 ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ-ZADANIE III Spis Treści 1. Podstawa opracowania Zakres opracowania Inwestor Adres budowlany Opis techniczny Rozdzielnia Szaf Zasilanie projektowanej rozdzielni szaf ACI Zasilanie szaf teleinformatycznych Ochronna przepięciowa Ochrona przeciwporaŝeniowa Uwagi Tabele Rysunki... 6

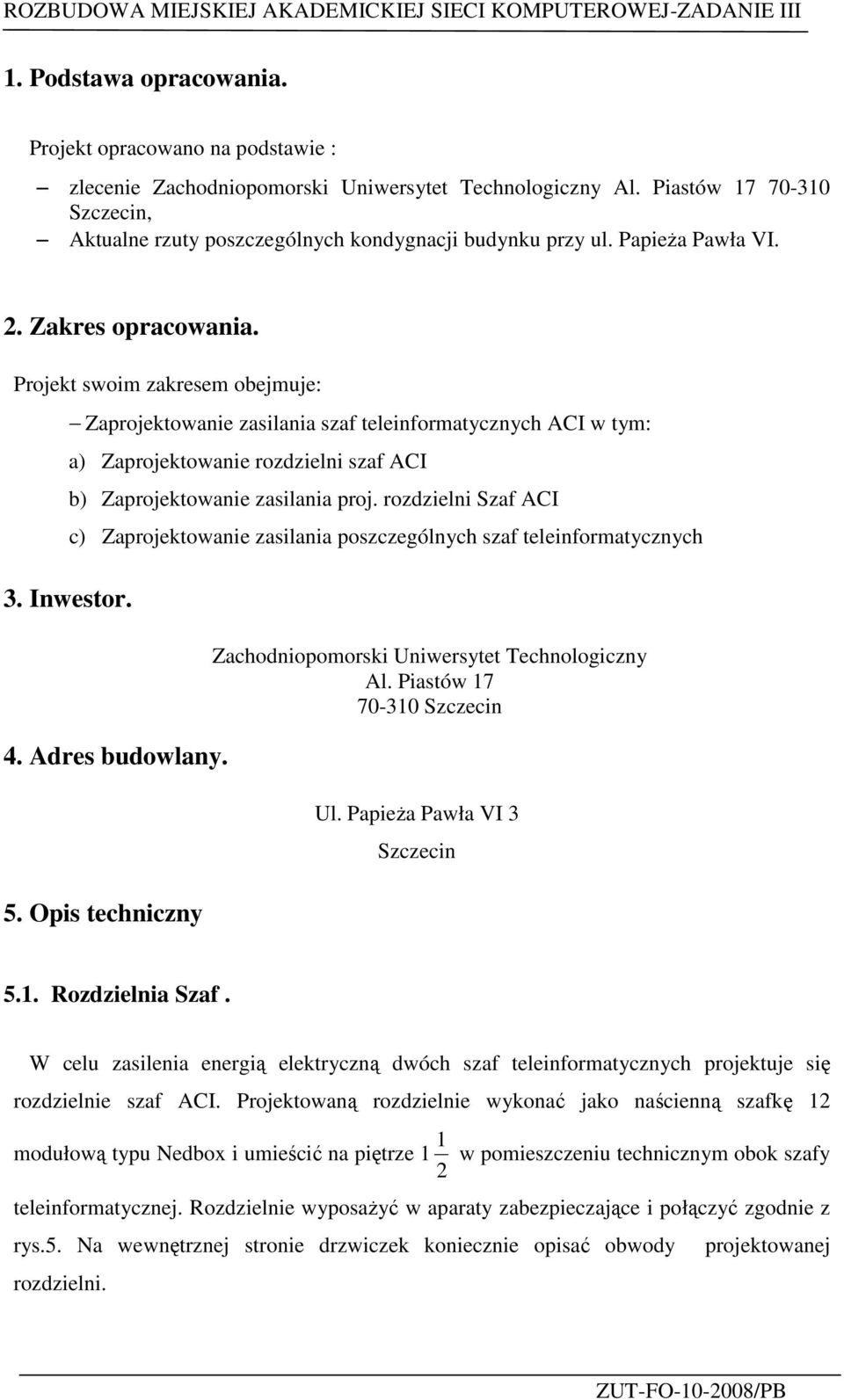

3 ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ-ZADANIE III 1. Podstawa opracowania. Projekt opracowano na podstawie : zlecenie Zachodniopomorski Uniwersytet Technologiczny Al. Piastów Szczecin, Aktualne rzuty poszczególnych kondygnacji budynku przy ul. PapieŜa Pawła VI. 2. Zakres opracowania. Projekt swoim zakresem obejmuje: 3. Inwestor. Zaprojektowanie zasilania szaf teleinformatycznych ACI w tym: a) Zaprojektowanie rozdzielni szaf ACI b) Zaprojektowanie zasilania proj. rozdzielni Szaf ACI c) Zaprojektowanie zasilania poszczególnych szaf teleinformatycznych 4. Adres budowlany. 5. Opis techniczny Zachodniopomorski Uniwersytet Technologiczny Al. Piastów Szczecin Ul. PapieŜa Pawła VI 3 Szczecin 5.1. Rozdzielnia Szaf. W celu zasilenia energią elektryczną dwóch szaf teleinformatycznych projektuje się rozdzielnie szaf ACI. Projektowaną rozdzielnie wykonać jako naścienną szafkę 12 1 modułową typu Nedbox i umieścić na piętrze 1 w pomieszczeniu technicznym obok szafy 2 teleinformatycznej. Rozdzielnie wyposaŝyć w aparaty zabezpieczające i połączyć zgodnie z rys.5. Na wewnętrznej stronie drzwiczek koniecznie opisać obwody projektowanej rozdzielni.

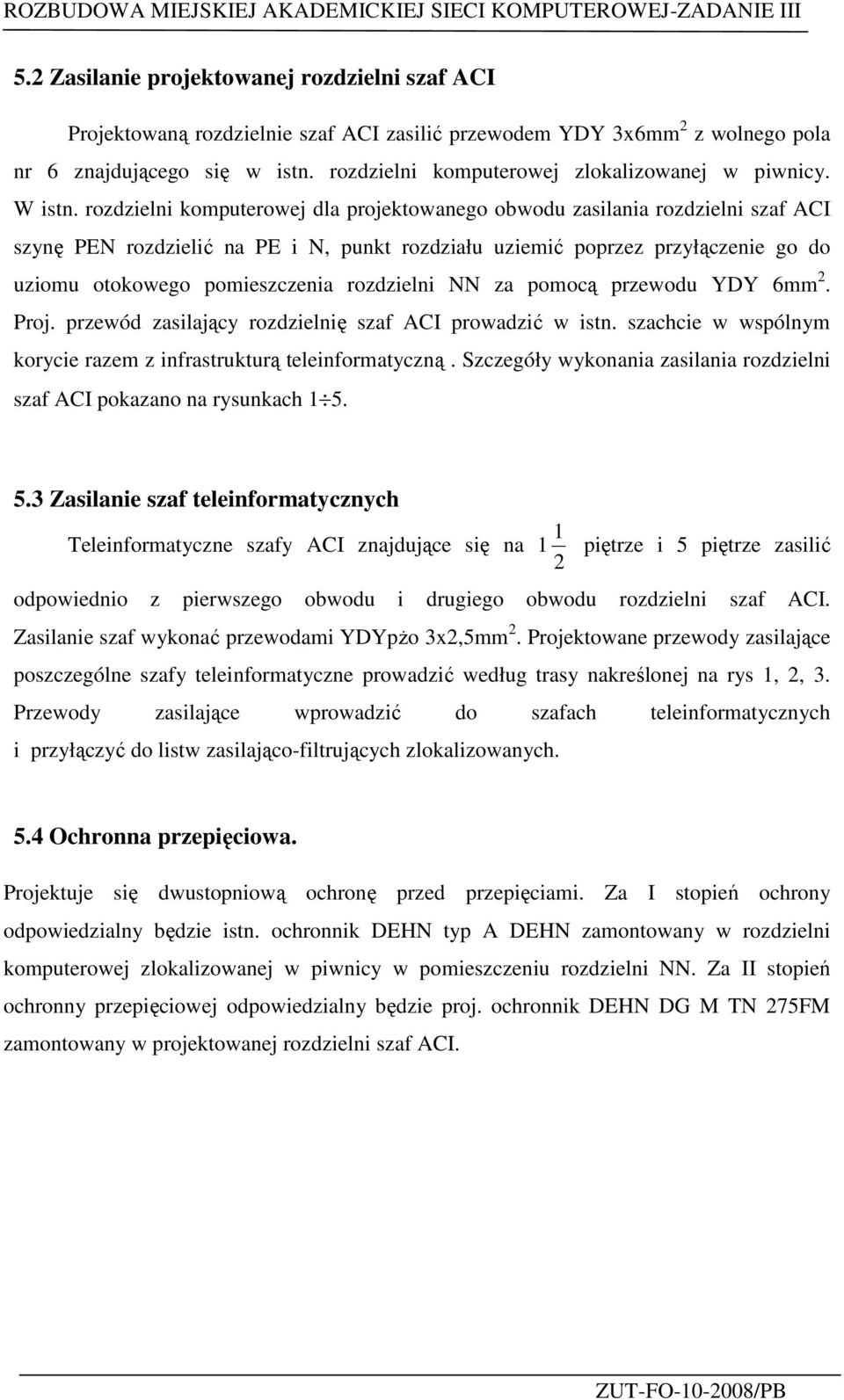

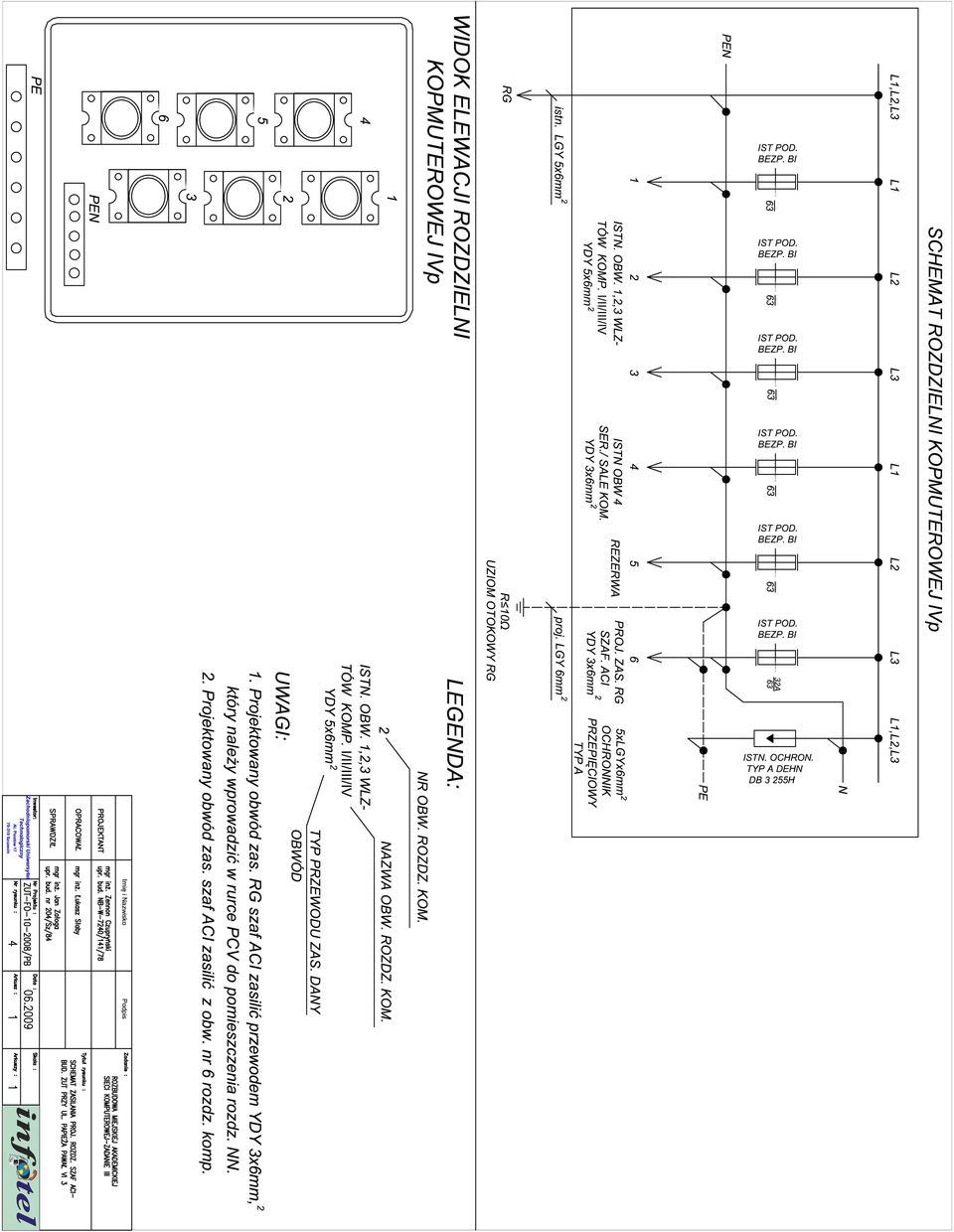

4 ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ-ZADANIE III 5.2 Zasilanie projektowanej rozdzielni szaf ACI Projektowaną rozdzielnie szaf ACI zasilić przewodem YDY 3x6mm 2 z wolnego pola nr 6 znajdującego się w istn. rozdzielni komputerowej zlokalizowanej w piwnicy. W istn. rozdzielni komputerowej dla projektowanego obwodu zasilania rozdzielni szaf ACI szynę PEN rozdzielić na PE i N, punkt rozdziału uziemić poprzez przyłączenie go do uziomu otokowego pomieszczenia rozdzielni NN za pomocą przewodu YDY 6mm 2. Proj. przewód zasilający rozdzielnię szaf ACI prowadzić w istn. szachcie w wspólnym korycie razem z infrastrukturą teleinformatyczną. Szczegóły wykonania zasilania rozdzielni szaf ACI pokazano na rysunkach Zasilanie szaf teleinformatycznych Teleinformatyczne szafy ACI znajdujące się na piętrze i 5 piętrze zasilić odpowiednio z pierwszego obwodu i drugiego obwodu rozdzielni szaf ACI. Zasilanie szaf wykonać przewodami YDYpŜo 3x2,5mm 2. Projektowane przewody zasilające poszczególne szafy teleinformatyczne prowadzić według trasy nakreślonej na rys 1, 2, 3. Przewody zasilające wprowadzić do szafach teleinformatycznych i przyłączyć do listw zasilająco-filtrujących zlokalizowanych. 5.4 Ochronna przepięciowa. Projektuje się dwustopniową ochronę przed przepięciami. Za I stopień ochrony odpowiedzialny będzie istn. ochronnik DEHN typ A DEHN zamontowany w rozdzielni komputerowej zlokalizowanej w piwnicy w pomieszczeniu rozdzielni NN. Za II stopień ochronny przepięciowej odpowiedzialny będzie proj. ochronnik DEHN DG M TN 275FM zamontowany w projektowanej rozdzielni szaf ACI.

5 ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ-ZADANIE III 5.5 Ochrona przeciwporaŝeniowa. Jako podstawową ochronne przeciwporaŝeniową przewidziano zabezpieczenia samoczynne, powodujące dostatecznie szybkie samoczynne wyłączenie w czasie 0,4 sek.. Ochronne przed dotykiem bezpośrednim zrealizowano przez izolowanie części czynnych (izolacja podstawowa) oraz stosowanie obudów i osłon o stopniu ochrony, co najmniej IP2X. Ochronę przed dotykiem pośrednim zrealizowano przez zastosowanie w obwodach wyłączników ochronnych róŝnicowoprądowych z członem nadmiarowoprądowym o znamionowym prądzie róŝnicowym 30 ma, które jednocześnie uzupełniają ochronę przed dotykiem bezpośrednim. 6. Uwagi Całość instalacji wykonać zgodnie z obowiązującymi normami i przepisami z zachowaniem przepisów BHP, instalacje elektryczne układać po wykonaniu robót głównych budowlanych po wykonaniu instalacji wykonać pomiary odbiorcze instalacji. wszystkie przejścia pomiędzy strefami wydzielenia poŝarowego naleŝy zabezpieczyć

6 ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ-ZADANIE III 7. Tabele.

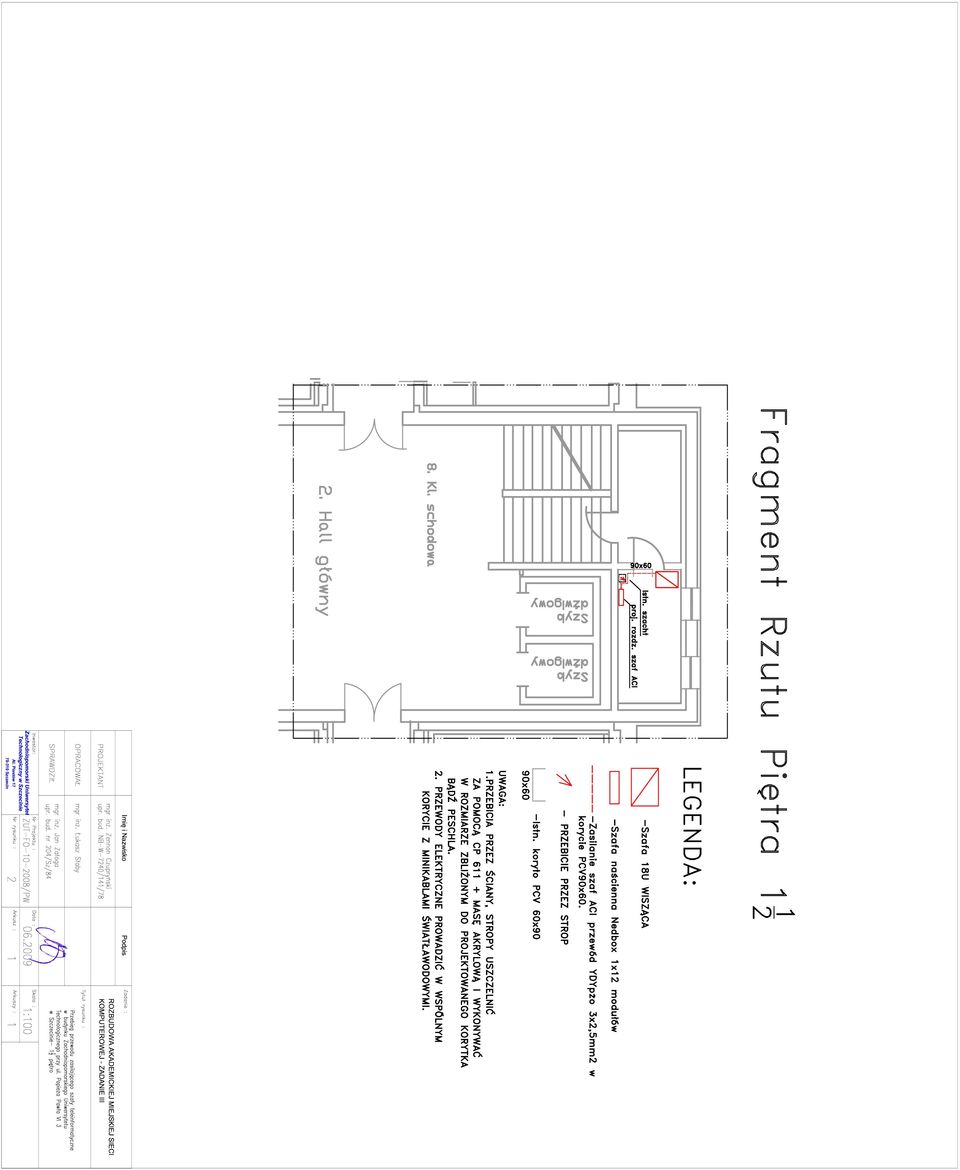

7 ROZBUDOWA MIEJSKIEJ AKADEMICKIEJ SIECI KOMPUTEROWEJ-ZADANIE III 8. Rysunki..

8

9

10

11

12

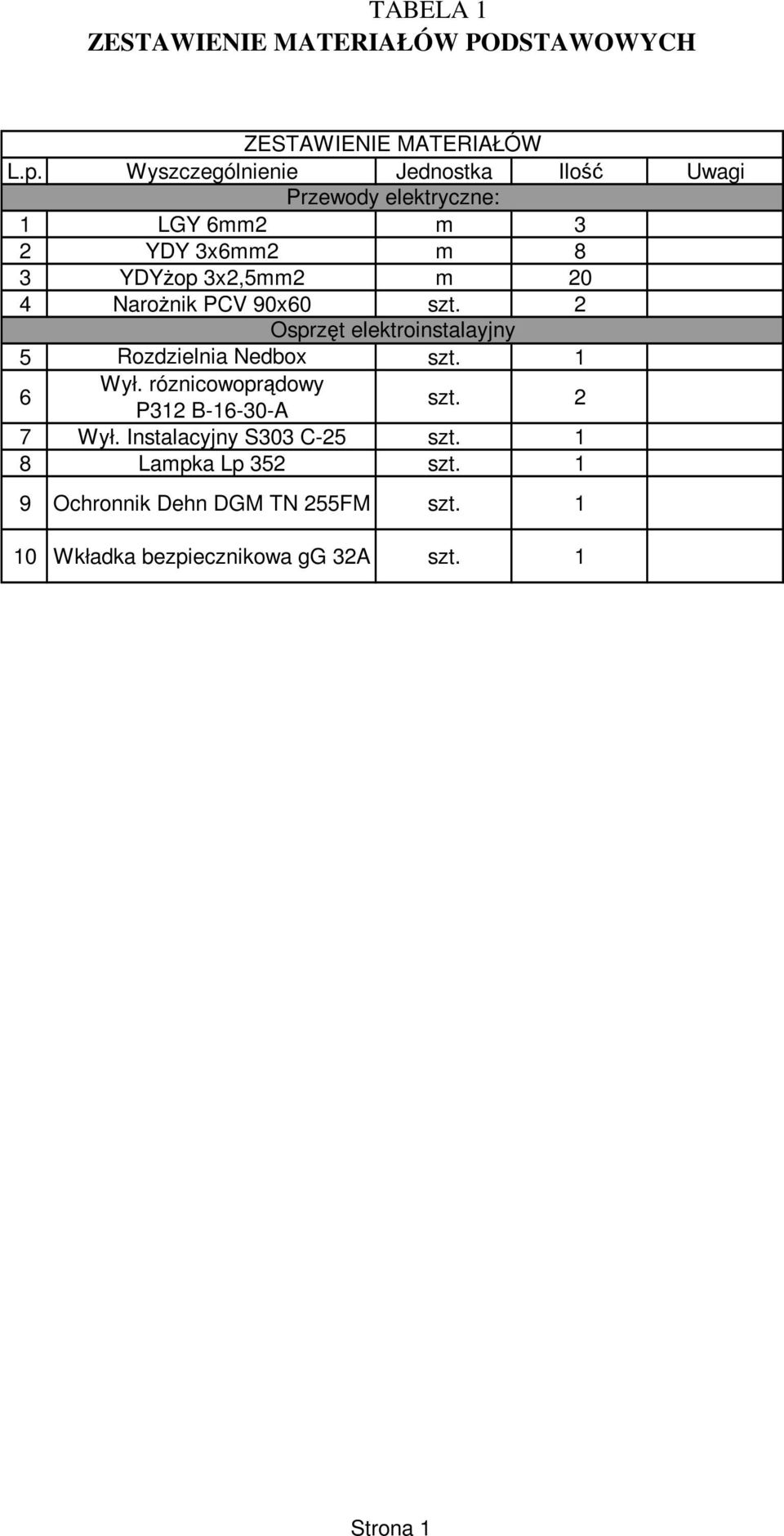

13 TABELA 1 ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH ZESTAWIENIE MATERIAŁÓW L.p. Wyszczególnienie Jednostka Ilość Uwagi Przewody elektryczne: 1 LGY 6mm2 m 3 2 YDY 3x6mm2 m 8 3 YDYŜop 3x2,5mm2 m 20 4 NaroŜnik PCV 90x60 szt. 2 Osprzęt elektroinstalayjny 5 Rozdzielnia Nedbox szt. 1 6 Wył. róznicowoprądowy P312 B A szt. 2 7 Wył. Instalacyjny S303 C-25 szt. 1 8 Lampka Lp 352 szt. 1 9 Ochronnik Dehn DGM TN 255FM szt Wkładka bezpiecznikowa gg 32A szt. 1 Strona 1
