1 BIURO STUDIÓW I PROJEKTÓW KOMUNIKACJI I INśYNIERII MIEJSKIEJ BIPROSKIM Sp. z o.o. ul. Kraińskiego WROCŁAW NIP REGON Telefony: ; ; fax ; biproskim@biproskim.com.pl Umowa nr: 0704 Inwestor: Zarząd Dróg i Utrzymania Miasta we Wrocławiu ul. Długa Wrocław PROJEKT WYKONAWCZY Tytuł umowy: Przebudowa ul. Purkyniego na odcinku od ul. Kraińskiego do pl. Powstańców Warszawy we Wrocławiu Obiekt: Zasilanie zaplecza budowy w energię elektryczną Projektanci Imię i nazwisko Nr uprawnień Podpis i pieczątka Projektant mgr inŝ. Wiesława Szymani 192/84/WBPP Sprawdzający inŝ. Bogusław Samoraj 116/73 Wm Asystent mgr inŝ. Monika Pietruszka - Wrocław wrzesień 2008

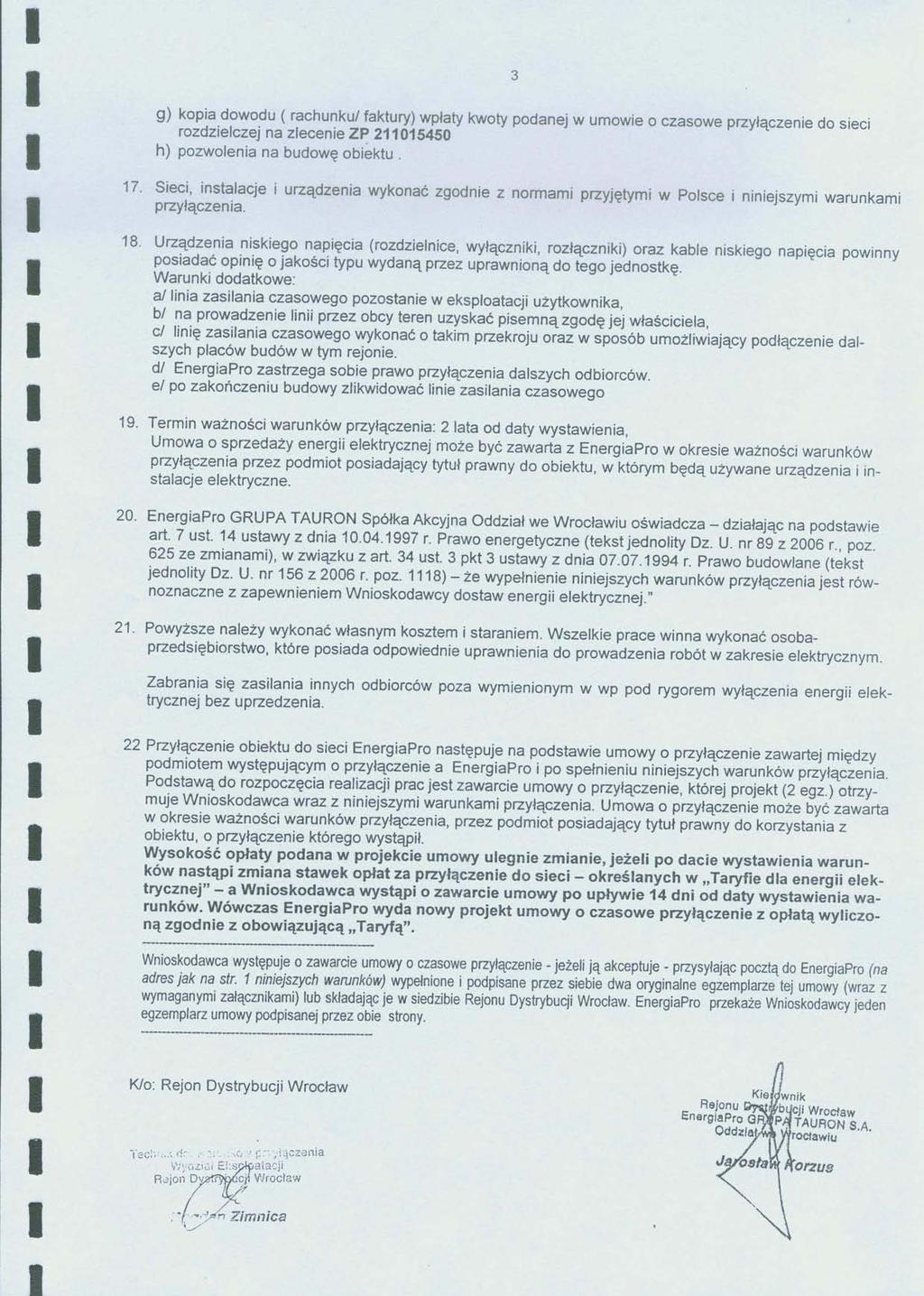

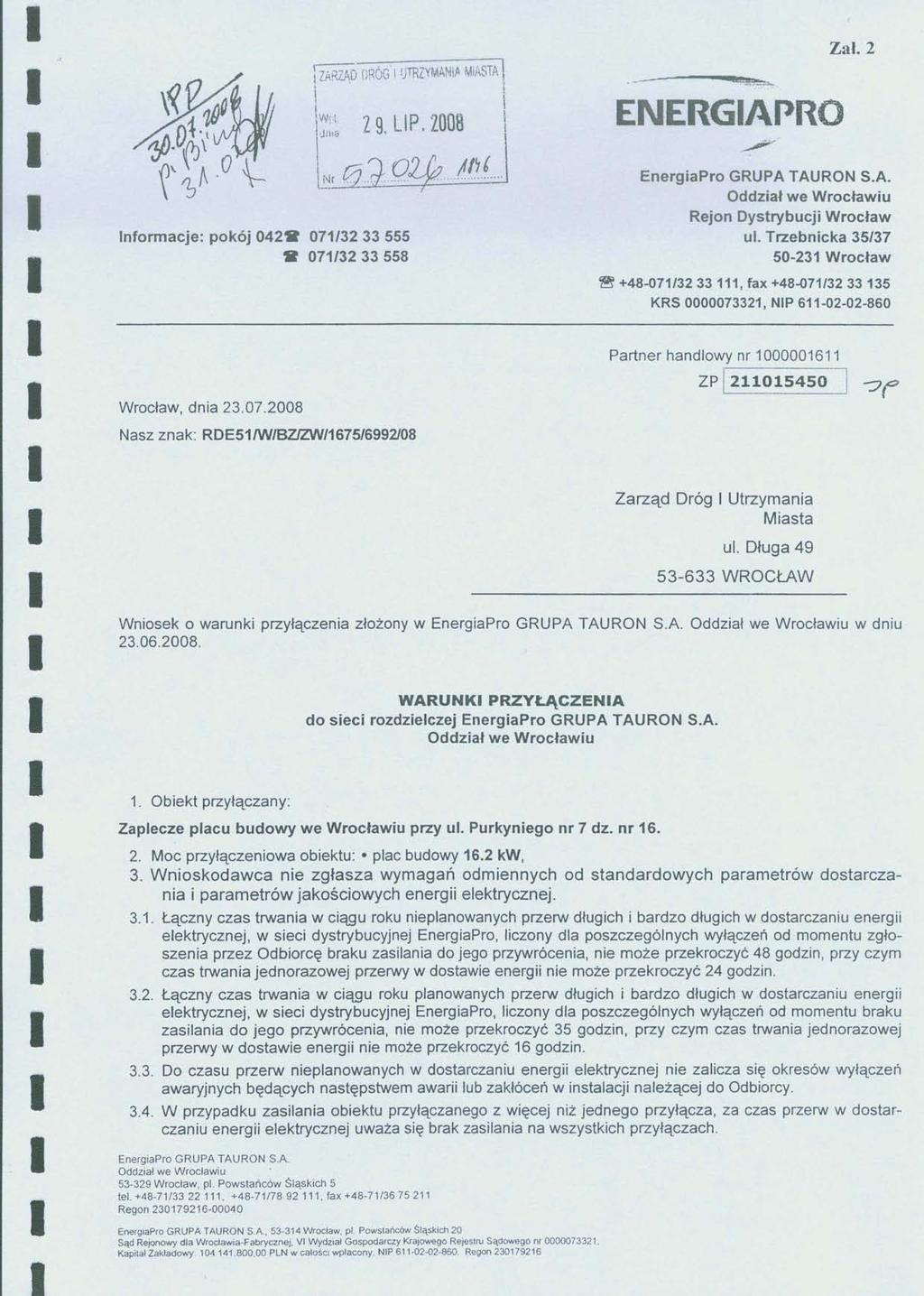

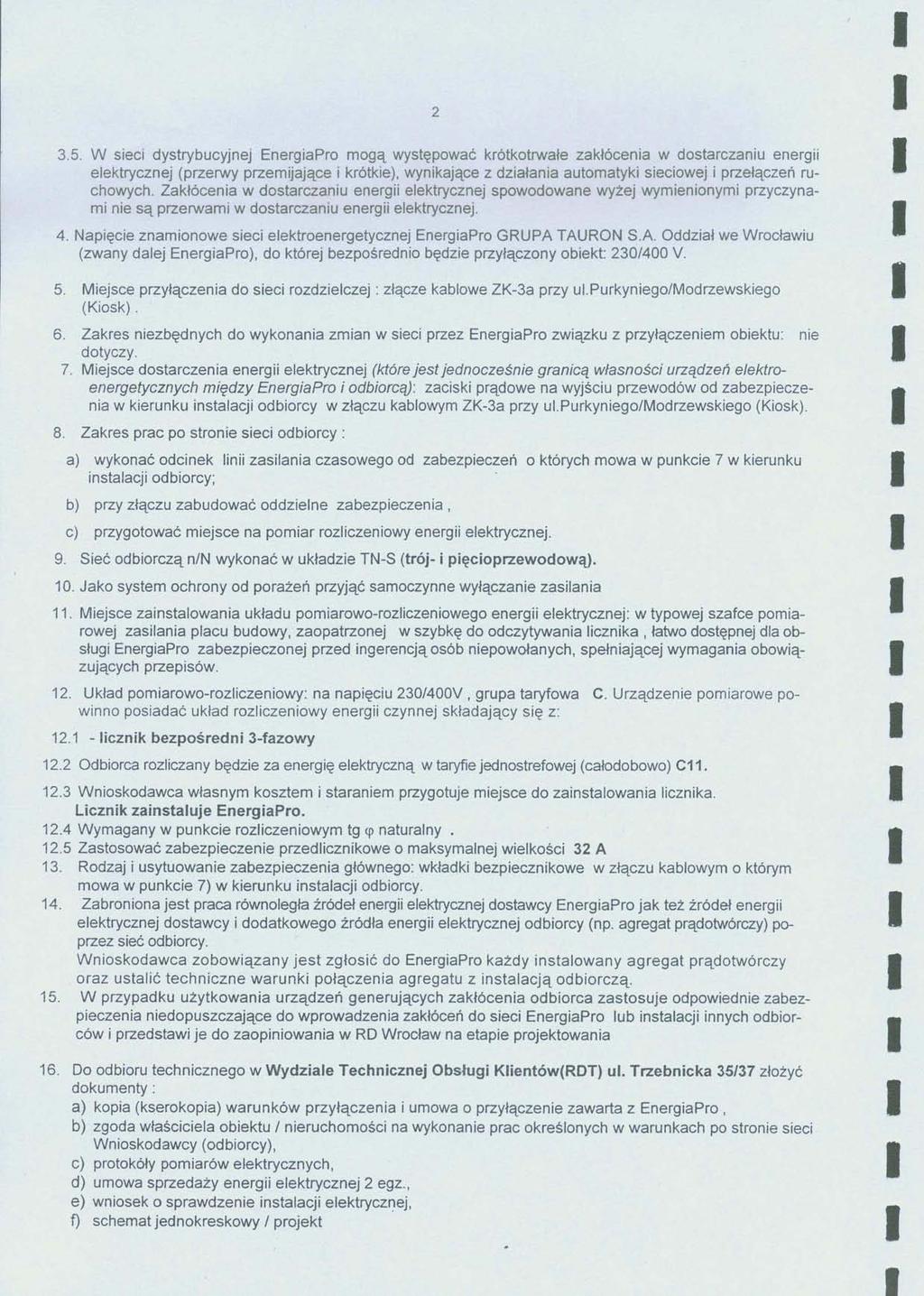

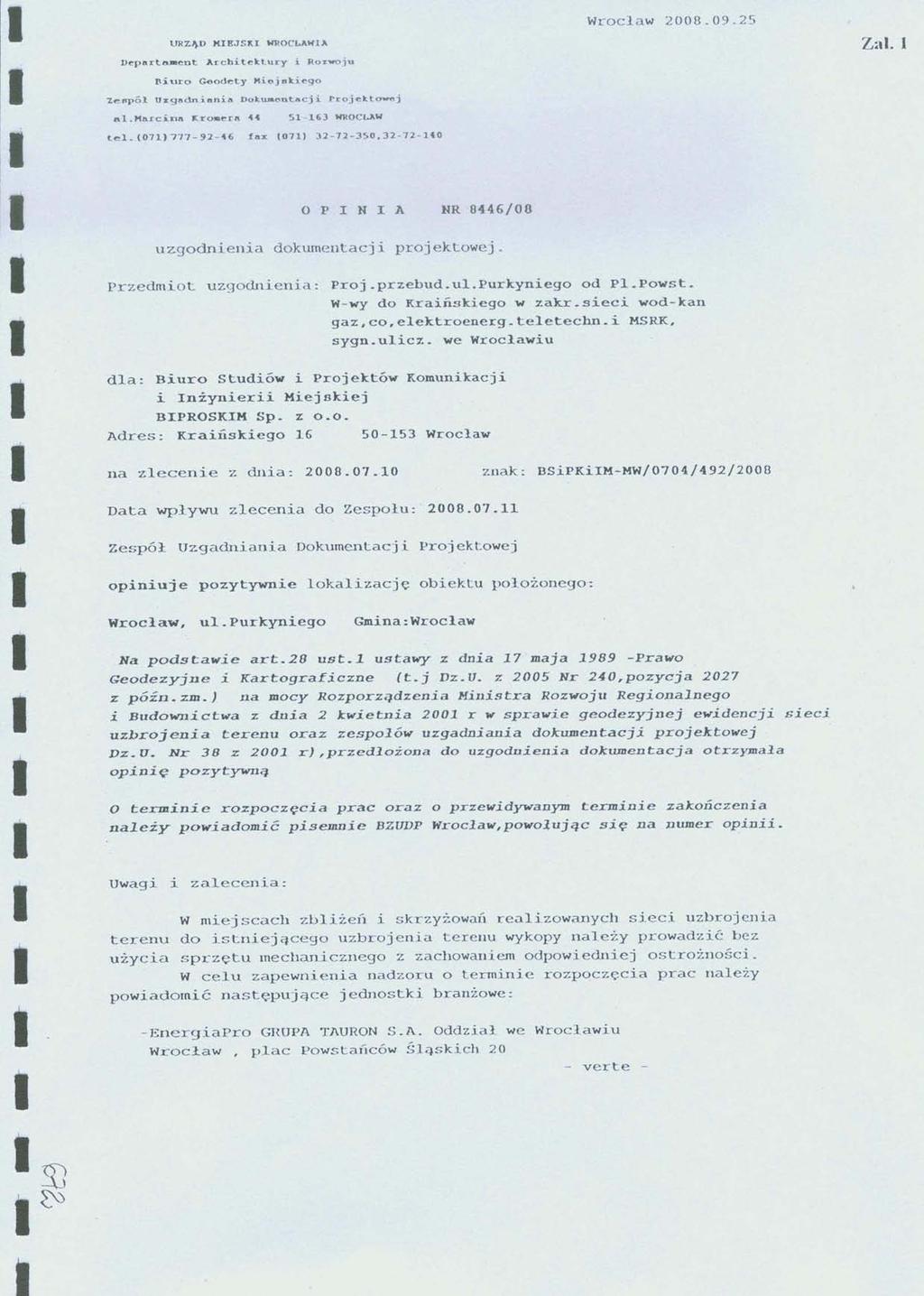

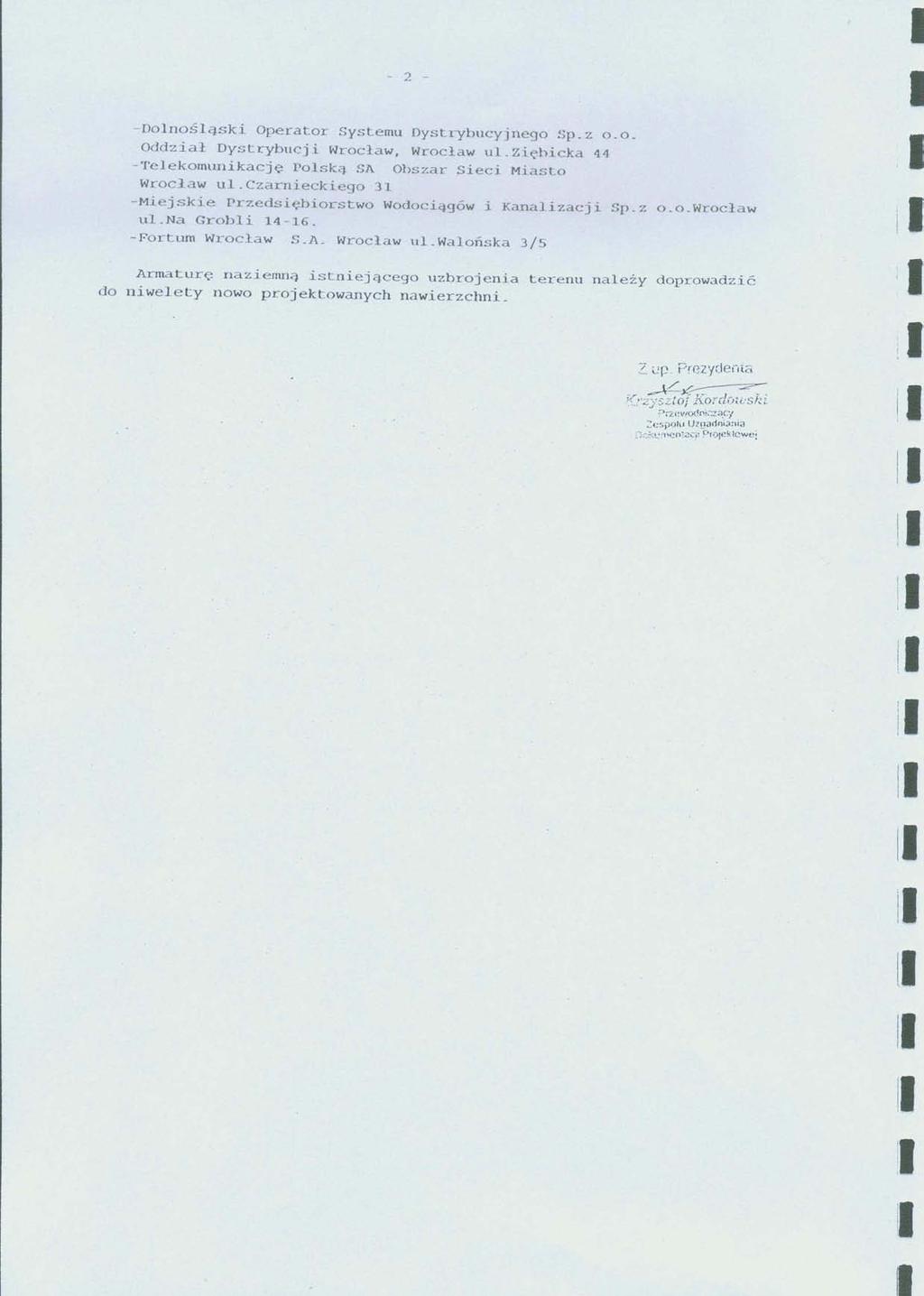

2 2 2 SPIS ZAWARTOŚCI PROJEKTU Lp. Tytuł Strona 1. Strona tytułowa 1 2. Spis zawartości projektu 2 3. Spis rysunków 3 4. Opis techniczny Załączniki 5.1 Protokół ZUDP nr 8446/08 Zał Warunki przyłączenia do sieci rozdzielczej EnergiaPro S.A. nr RDE51/W/BZ/ZW/1675/6992/08 z dnia r. Zał Rysunki 3 szt. 7. Przedmiar robót Zasilanie zaplecza budowy w energię elektryczną nr 5/E oddz. teczka

3 3 3 SPIS RYSUNKÓW L.p. Nr projektu Nr rysunku Tytuł 1 1 Plan sytuacyjny Schemat linii zasilającej 3 3 Schemat rozdzielnicy RGZ

4 4 4 OPIS TECHNICZNY do projektu wykonawczego zasilania zaplecza budowy przy skrzyŝowaniu ul. Poprzecznej i ul. Krzywoustego obręb Karłowice arkusz AM17 dz. nr: 11/1, 11/2, 12, 13/2 we Wrocławiu 1. DANE OGÓLNE 1.1 Podstawa opracowania Umowa nr 0704 z Zarządem Dróg i Utrzymania Miasta we Wrocławiu Podkłady sytuacyjno-wysokościowe w skali 1:500 Techniczne warunki przyłączenia RDE51/W/BZ/ZW/1675/6992/08 Projekt dróg 1.2 Zawartość opracowania Teczka niniejsza zawiera: plan sytuacyjny schemat zasilania uzgodnienia 1.3 Zakres opracowania Projekt obejmuje budowę linii o dł. 40,0m zasilającej zaplecze budowy zlokalizowane przy ul. Purkyniego 9-15 we Wrocławiu 1.4 Podstawowe przepisy i normy Norma N-SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Instalacje placów budowy i robót rozbiórkowych PN-91/E-05009/704 Wytyczne do projektowania i montaŝu nowoczesnych instalacji i urządzeń elektrycznych na placach budowy wyd. COBR ElektromontaŜ Warszawa 1995r. Norma PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa 2. ROZWIĄZANIA PROJEKTOWE Zaprojektowano zaplecze budowy zlokalizowane przy ul. Purkyniego Linia zasilająca wykonana będzie kablem YAKY 5x25mm 2 układanym w ziemi od projektowanej skrzynki przyłączowej wolnostojącej, zamontowanej obok istniejącego złącza ZK przy ul. Purkyniego /Modrzewskiego do nowego słupa linii napowietrznej nr 1. Dalej,od słupa krańcowego linii napowietrznej zasilanie wykonane będzie przewodem izolowanym AsXSn 4x25 + 1x25mm 2, jako linia napowietrzna, do rozdzielnicy głównej zaplecza budowy. 2.1 Zasilanie Zasilanie zaplecza budowy w energię elektryczną będzie zgodnie z warunkami przyłączenia nr. RDE51/W/BZ/ZW/1675/6992/08 ze złącza Zk-3a wolnostojącego, zlokalizowanego przy skrzyŝowaniu ul. Purkyniego z

5 5 5 ul. Modrzewskiego w pobliŝu naroŝniku boiska szkolnego. Zabezpieczenie linii zasilającej będzie rozłącznikiem RBK A w projektowanej, wolnostojącej, w obudowie z estroduru skrzynce przyłączowej ZK (np.op 45DF f. Sypniewski). Skrzynkę naleŝy ustawić obok istniejącego złącza ZK-3a, na własnym fundamencie z daszkiem Projektowana linia Kabel YAKY 5x25 naleŝy wyprowadzić ze skrzynki przyłączeniowej ZK i dalej układać w ziemi na głębokości 0,7m do słupa tymczasowej linii napowietrznej. Następnie wprowadzić kabel na słup z Ŝerdzi wirowanej typu E. Do wysokości 2,5m chronić go rurą ochronną R PVC Ø 75. Dalszy odcinek prowadzić przewodem AsXSn 4x25 + 1x25/1kV jako linię napowietrzną na wysokości powyŝej 5m. Szczegóły budowy linii wg: Katalog do projektowania linii nn z przewodami izolowanymi samonośnymi na Ŝerdziach wirowanych i śn" ENSTO 2006 Na terenie zaplecza budowy ustawić słup krańcowy z Ŝerdzi E i na nim za montować rozdzielnicę RGZ oraz uziom P 2, R uz 10 Ω. Po zakończeniu budowy linię zasilania czasowego naleŝy w całości zdemontować Rozdzielnice Rozdzielnicę główną zaplecza RGZ wykonać w obudowie z tworzyw sztucznych (estroduru) posiadających wymagane atesty. Rozdzielnica będzie składała się z: - części pomiarowej wraz z zabezpieczeniem przedlicznikowym RBK A - części odbiorczej z zabezpieczeniem róŝnicowo-prądowym i nadmiarowym. Gniazda wtykowe umieścić w dolnej zamykanej skrzynce. W obudowie z pomiarem wykonać przeszklony wziernik do odczytu licznika Ochrona p. przepięciowa Do ochrony od wyładowań atmosferycznych przewidziano ograniczniki przepięć SE montowane na słupach w miejscach wskazanych na planie i schemacie jednobiegunowym. Wymagana oporność Ru 10 Ω Ochrona przed poraŝeniem Jako środek dodatkowej ochrony przed poraŝeniem zastosowano samoczynne wyłączenie napięcia w czasie t 0,2 sek. Jest to zapewnione przez zastosowanie na zasilaniu wyłącznika róŝnicowych o I n = 30 ma w wykonaniu selektywnym. Cała sieć, od złącza w układzie TN-S. Przy rozdzielnicy RGZ wykonać uziom typu P 2, R uz 10 omów. Po wykonaniu linii sprawdzić skuteczność ochrony pomiarowo. 3. UWAGI KOŃCOWE Wszystkie roboty przy czynnych urządzeniach energetycznych naleŝy prowadzić pod nadzorem pracownika EnergiaPro RE Wrocław. Po zakończeniu budowy sieci n.n. przed włączeniem jej do eksploatacji naleŝy wykonać pomiar rezystancji uziomu.

6 6 6 Urządzenia elektryczne zasilane z projektowanej linii powinny być przystosowane do pracy w sieci 3 lub 5-cio przewodowej. NaleŜy zwrócić szczególną uwagę, aby rozdzielnica i fragmenty linii pozostające bez dozoru nie były pod napięciem. Projektant mgr inŝ. Wiesława Szymani
