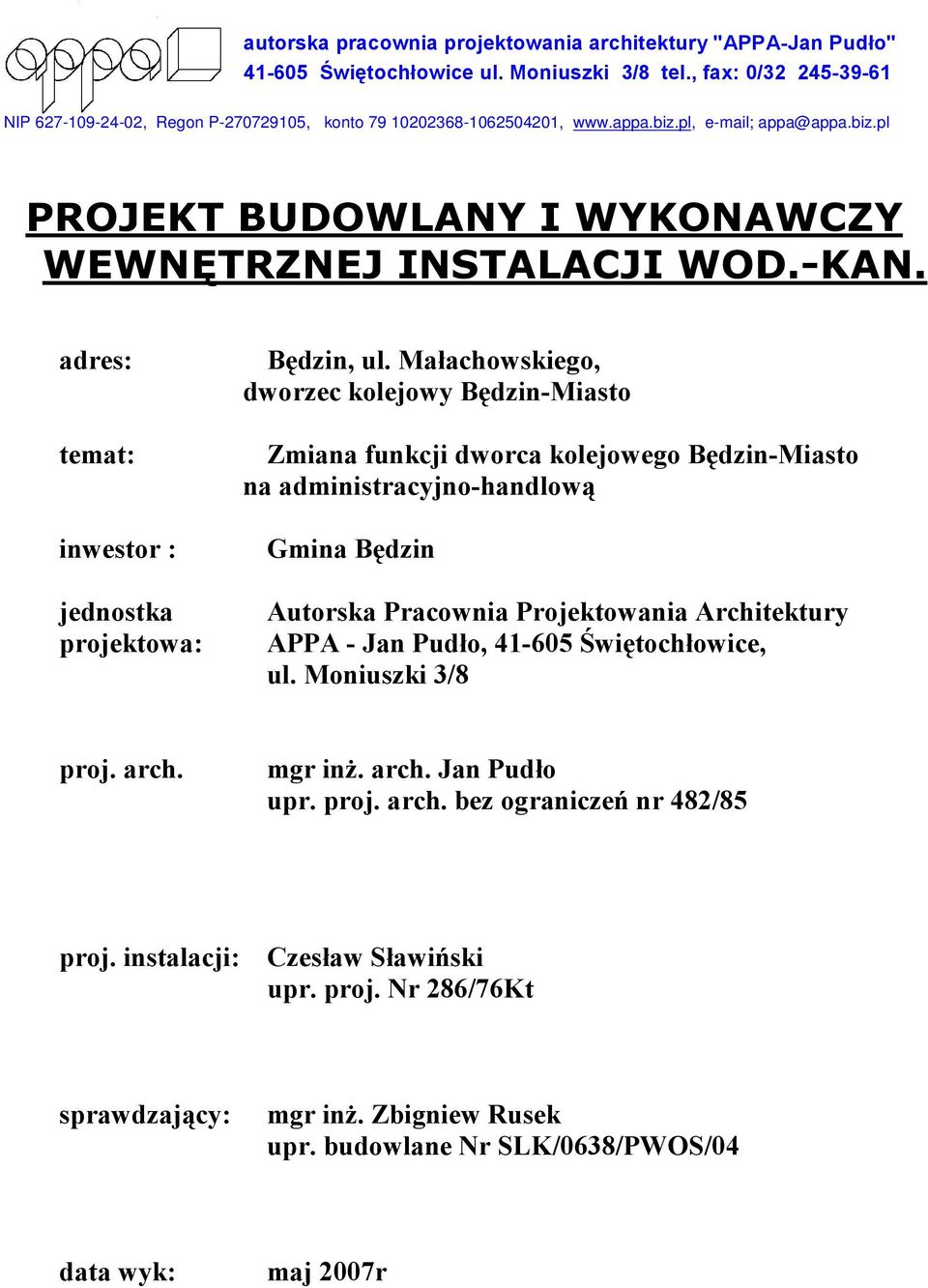

1 autorska pracownia projektowania architektury "APPA-Jan Pudùo" Úwiêtochùowice ul. Moniuszki 3/8 tel., fax: 0/ NIP , Regon P , konto , ; PROJEKT BUDOWLANY I WYKONAWCZY WEWNÆTRZNEJ INSTALACJI WOD.-KAN. adres: temat: inwestor : jednostka projektowa: Bêdzin, ul. Maùachowskiego, dworzec kolejowy Bêdzin-Miasto Zmiana funkcji dworca kolejowego Bêdzin-Miasto na administracyjno-handlow¹ Gmina Bêdzin Autorska Pracownia Projektowania Architektury APPA - Jan Pudùo, Úwiêtochùowice, ul. Moniuszki 3/8 proj. arch. mgr in. arch. Jan Pudùo upr. proj. arch. bez ograniczeñ nr 482/85 proj. instalacji: Czesùaw Sùawiñski upr. proj. Nr 286/76Kt sprawdzaj¹cy: mgr in. Zbigniew Rusek upr. budowlane Nr SLK/0638/PWOS/04 data wyk: maj 2007r

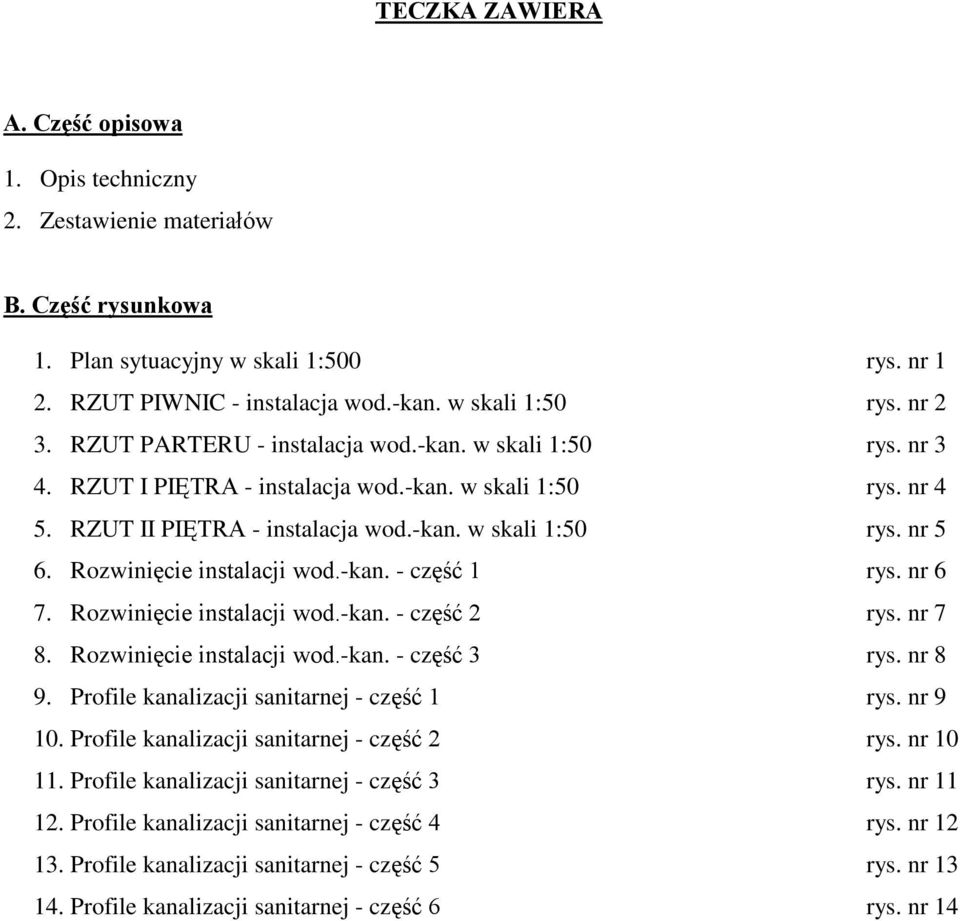

2 TECZKA ZAWIERA A. Czêœã opisowa 1. Opis techniczny 2. Zestawienie materiaùów B. Czêœã rysunkowa 1. Plan sytuacyjny w skali 1:500 rys. nr 1 2. RZUT PIWNIC - instalacja wod.-kan. w skali 1:50 rys. nr 2 3. RZUT PARTERU - instalacja wod.-kan. w skali 1:50 rys. nr 3 4. RZUT I PIÆTRA - instalacja wod.-kan. w skali 1:50 rys. nr 4 5. RZUT II PIÆTRA - instalacja wod.-kan. w skali 1:50 rys. nr 5 6. Rozwiniêcie instalacji wod.-kan. - czêœã 1 rys. nr 6 7. Rozwiniêcie instalacji wod.-kan. - czêœã 2 rys. nr 7 8. Rozwiniêcie instalacji wod.-kan. - czêœã 3 rys. nr 8 9. Profile kanalizacji sanitarnej - czêœã 1 rys. nr Profile kanalizacji sanitarnej - czêœã 2 rys. nr Profile kanalizacji sanitarnej - czêœã 3 rys. nr Profile kanalizacji sanitarnej - czêœã 4 rys. nr Profile kanalizacji sanitarnej - czêœã 5 rys. nr Profile kanalizacji sanitarnej - czêœã 6 rys. nr 14

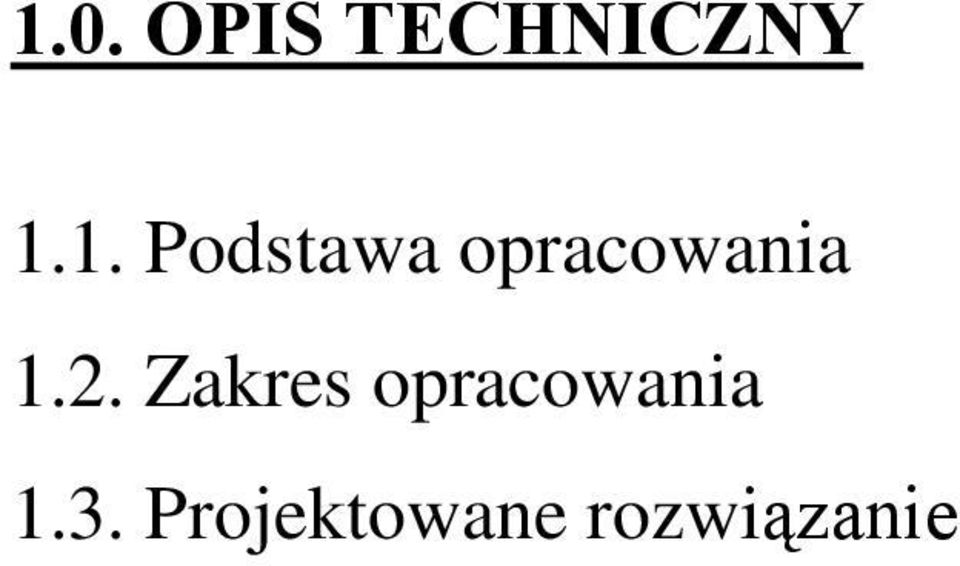

3 1.0. OPIS TECHNICZNY 1.1. Podstawa opracowania 1.2. Zakres opracowania 1.3. Projektowane rozwi¹zanie

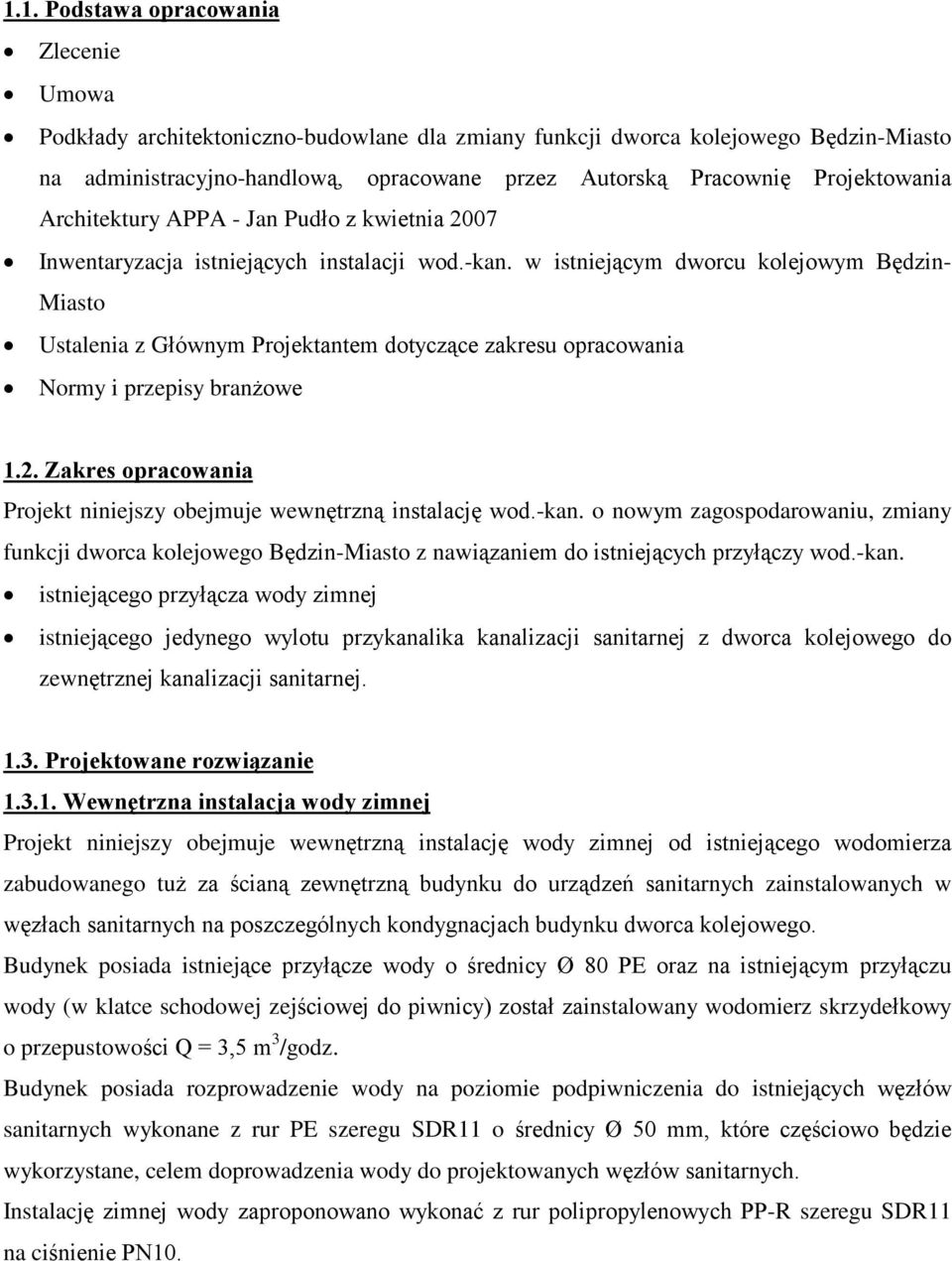

4 1.1. Podstawa opracowania Zlecenie Umowa Podkùady architektoniczno-budowlane dla zmiany funkcji dworca kolejowego Bêdzin-Miasto na administracyjno-handlow¹, opracowane przez Autorsk¹ Pracowniê Projektowania Architektury APPA - Jan Pudùo z kwietnia 2007 Inwentaryzacja istniej¹cych instalacji wod.-kan. w istniej¹cym dworcu kolejowym Bêdzin- Miasto Ustalenia z Gùównym Projektantem dotycz¹ce zakresu opracowania Normy i przepisy bran owe 1.2. Zakres opracowania Projekt niniejszy obejmuje wewnêtrzn¹ instalacjê wod.-kan. o nowym zagospodarowaniu, zmiany funkcji dworca kolejowego Bêdzin-Miasto z nawi¹zaniem do istniej¹cych przyù¹czy wod.-kan. istniej¹cego przyù¹cza wody zimnej istniej¹cego jedynego wylotu przykanalika kanalizacji sanitarnej z dworca kolejowego do zewnêtrznej kanalizacji sanitarnej Projektowane rozwi¹zanie Wewnêtrzna instalacja wody zimnej Projekt niniejszy obejmuje wewnêtrzn¹ instalacjê wody zimnej od istniej¹cego wodomierza zabudowanego tu za œcian¹ zewnêtrzn¹ budynku do urz¹dzeñ sanitarnych zainstalowanych w wêzùach sanitarnych na poszczególnych kondygnacjach budynku dworca kolejowego. Budynek posiada istniej¹ce przyù¹cze wody o œrednicy Ø 80 PE oraz na istniej¹cym przyù¹czu wody (w klatce schodowej zejœciowej do piwnicy) zostaù zainstalowany wodomierz skrzydeùkowy o przepustowoœci Q = 3,5 m 3 /godz. Budynek posiada rozprowadzenie wody na poziomie podpiwniczenia do istniej¹cych wêzùów sanitarnych wykonane z rur PE szeregu SDR11 o œrednicy Ø 50 mm, które czêœciowo bêdzie wykorzystane, celem doprowadzenia wody do projektowanych wêzùów sanitarnych. Instalacjê zimnej wody zaproponowano wykonaã z rur polipropylenowych PP-R szeregu SDR11 na ciœnienie PN10.

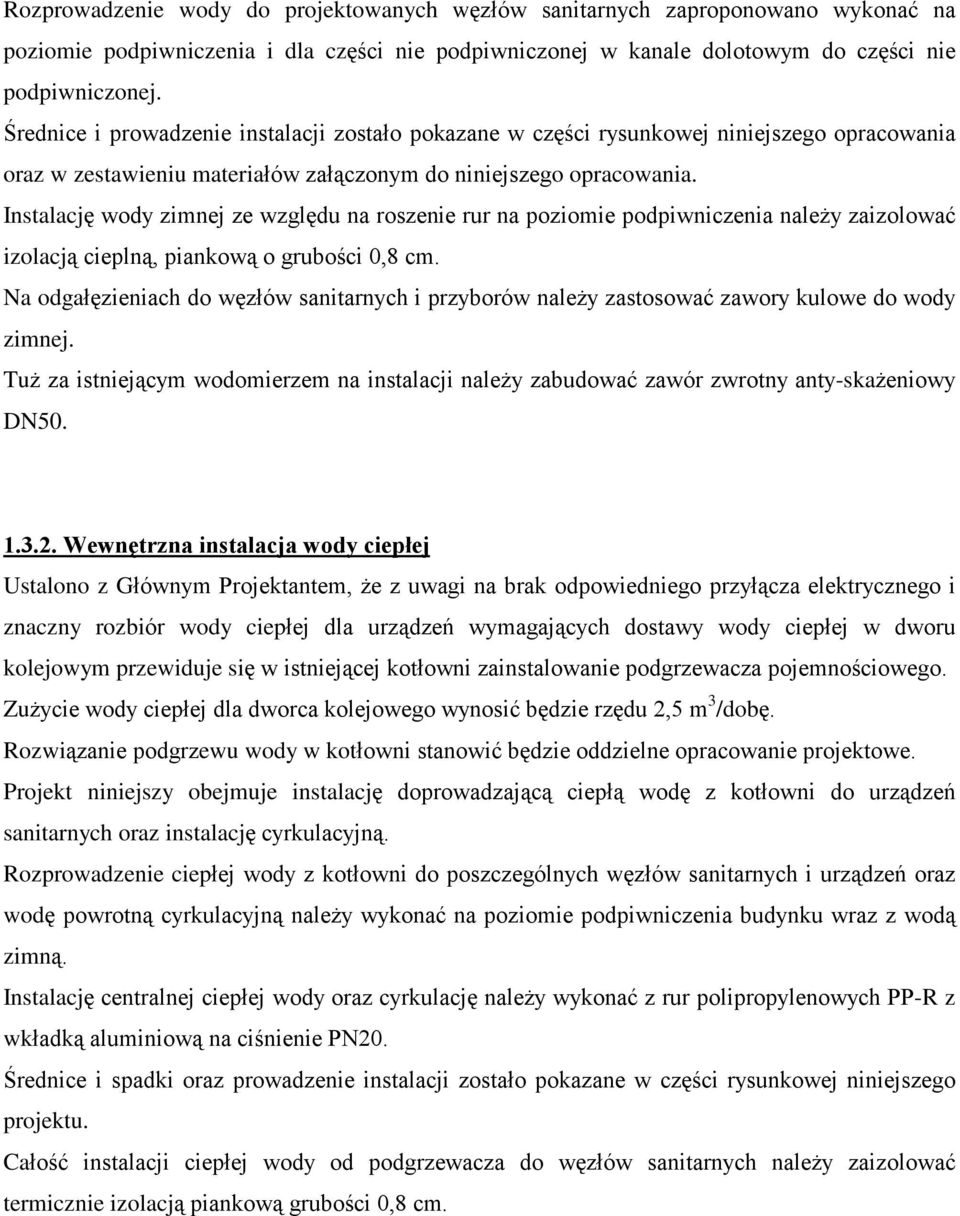

5 Rozprowadzenie wody do projektowanych wêzùów sanitarnych zaproponowano wykonaã na poziomie podpiwniczenia i dla czêœci nie podpiwniczonej w kanale dolotowym do czêœci nie podpiwniczonej. Úrednice i prowadzenie instalacji zostaùo pokazane w czêœci rysunkowej niniejszego opracowania oraz w zestawieniu materiaùów zaù¹czonym do niniejszego opracowania. Instalacjê wody zimnej ze wzglêdu na roszenie rur na poziomie podpiwniczenia nale y zaizolowaã izolacj¹ ciepln¹, piankow¹ o gruboœci 0,8 cm. Na odgaùêzieniach do wêzùów sanitarnych i przyborów nale y zastosowaã zawory kulowe do wody zimnej. Tu za istniej¹cym wodomierzem na instalacji nale y zabudowaã zawór zwrotny anty-ska eniowy DN Wewnêtrzna instalacja wody ciepùej Ustalono z Gùównym Projektantem, e z uwagi na brak odpowiedniego przyù¹cza elektrycznego i znaczny rozbiór wody ciepùej dla urz¹dzeñ wymagaj¹cych dostawy wody ciepùej w dworu kolejowym przewiduje siê w istniej¹cej kotùowni zainstalowanie podgrzewacza pojemnoœciowego. Zu ycie wody ciepùej dla dworca kolejowego wynosiã bêdzie rzêdu 2,5 m 3 /dobê. Rozwi¹zanie podgrzewu wody w kotùowni stanowiã bêdzie oddzielne opracowanie projektowe. Projekt niniejszy obejmuje instalacjê doprowadzaj¹c¹ ciepù¹ wodê z kotùowni do urz¹dzeñ sanitarnych oraz instalacjê cyrkulacyjn¹. Rozprowadzenie ciepùej wody z kotùowni do poszczególnych wêzùów sanitarnych i urz¹dzeñ oraz wodê powrotn¹ cyrkulacyjn¹ nale y wykonaã na poziomie podpiwniczenia budynku wraz z wod¹ zimn¹. Instalacjê centralnej ciepùej wody oraz cyrkulacjê nale y wykonaã z rur polipropylenowych PP-R z wkùadk¹ aluminiow¹ na ciœnienie PN20. Úrednice i spadki oraz prowadzenie instalacji zostaùo pokazane w czêœci rysunkowej niniejszego projektu. Caùoœã instalacji ciepùej wody od podgrzewacza do wêzùów sanitarnych nale y zaizolowaã termicznie izolacj¹ piankow¹ gruboœci 0,8 cm.

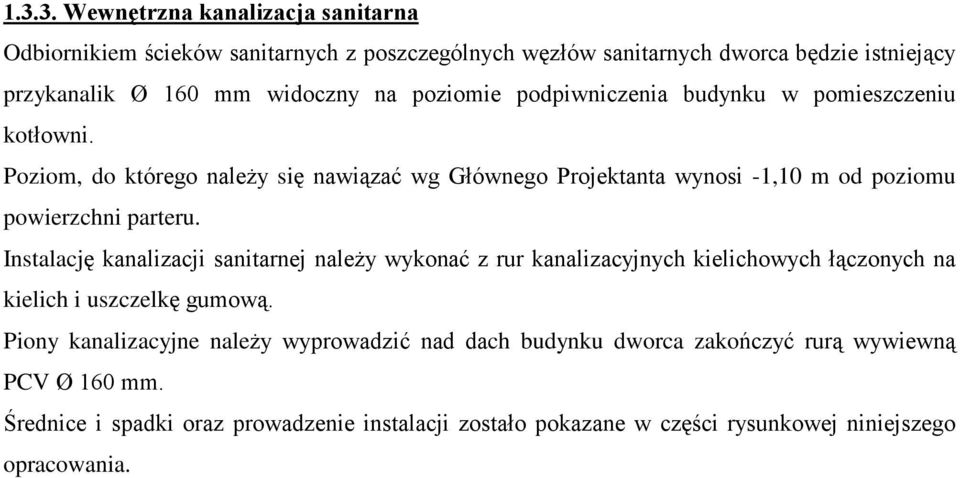

6 Wewnêtrzna kanalizacja sanitarna Odbiornikiem œcieków sanitarnych z poszczególnych wêzùów sanitarnych dworca bêdzie istniej¹cy przykanalik Ø 160 mm widoczny na poziomie podpiwniczenia budynku w pomieszczeniu kotùowni. Poziom, do którego nale y siê nawi¹zaã wg Gùównego Projektanta wynosi -1,10 m od poziomu powierzchni parteru. Instalacjê kanalizacji sanitarnej nale y wykonaã z rur kanalizacyjnych kielichowych ù¹czonych na kielich i uszczelkê gumow¹. Piony kanalizacyjne nale y wyprowadziã nad dach budynku dworca zakoñczyã rur¹ wywiewn¹ PCV Ø 160 mm. Úrednice i spadki oraz prowadzenie instalacji zostaùo pokazane w czêœci rysunkowej niniejszego opracowania.
