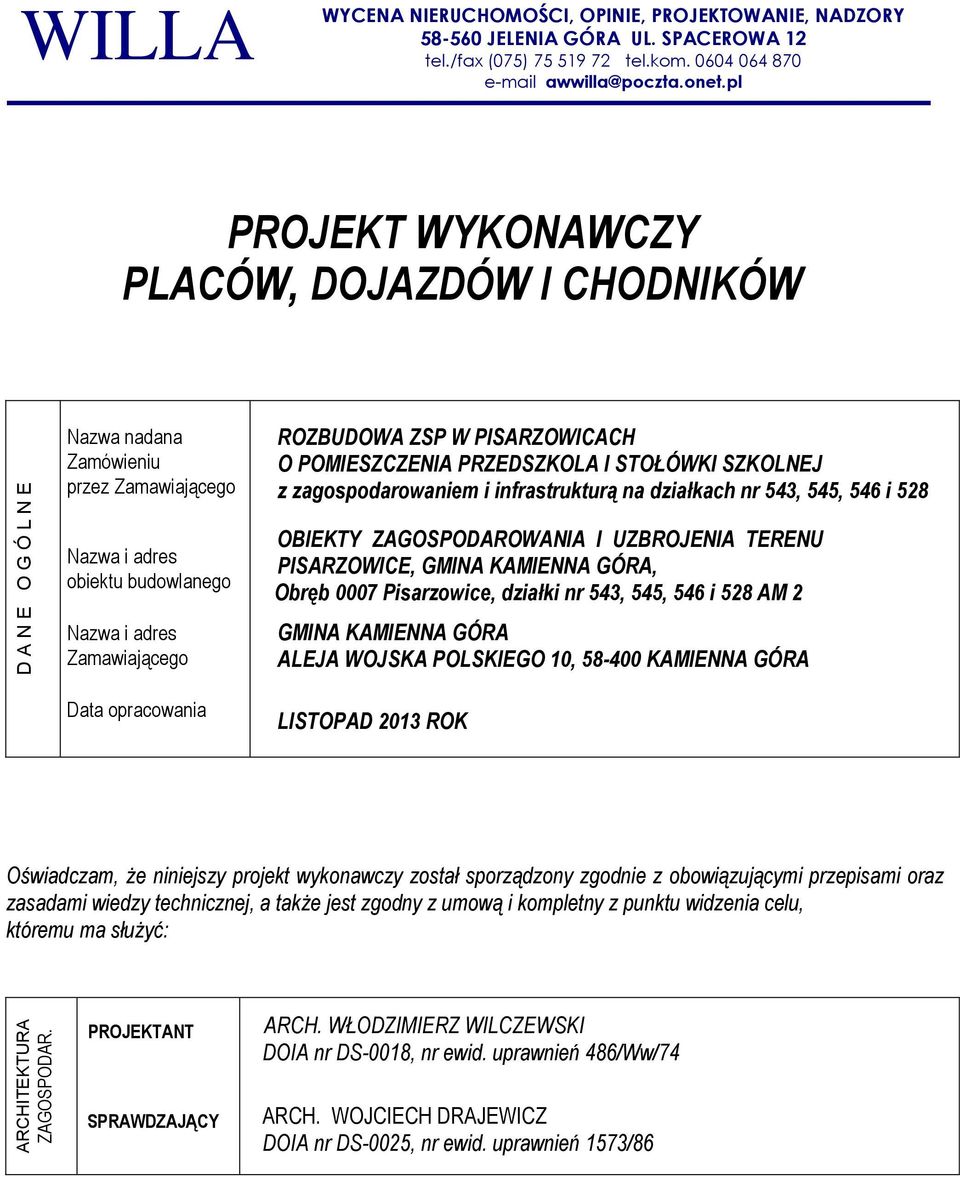

1 ARCHITEKTURA ZAGOSPODAR. D A N E O G Ó L N E WILLA WYCENA NIERUCHOMOŚCI, OPINIE, PROJEKTOWANIE, NADZORY JELENIA GÓRA UL. SPACEROWA 12 tel./fax (075) tel.kom awwilla@poczta.onet.pl PROJEKT WYKONAWCZY PLACÓW, DOJAZDÓW I CHODNIKÓW Nazwa nadana Zamówieniu przez Zamawiającego ROZBUDOWA ZSP W PISARZOWICACH O POMIESZCZENIA PRZEDSZKOLA I STOŁÓWKI SZKOLNEJ z zagospodarowaniem i infrastrukturą na działkach nr 543, 545, 546 i 528 Nazwa i adres obiektu budowlanego Nazwa i adres Zamawiającego Data opracowania OBIEKTY ZAGOSPODAROWANIA I UZBROJENIA TERENU PISARZOWICE, GMINA KAMIENNA GÓRA, Obręb 0007 Pisarzowice, działki nr 543, 545, 546 i 528 AM 2 GMINA KAMIENNA GÓRA ALEJA WOJSKA POLSKIEGO 10, KAMIENNA GÓRA LISTOPAD 2013 ROK Oświadczam, że niniejszy projekt wykonawczy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej, a także jest zgodny z umową i kompletny z punktu widzenia celu, któremu ma służyć: PROJEKTANT ARCH. WŁODZIMIERZ WILCZEWSKI DOIA nr DS-0018, nr ewid. uprawnień 486/Ww/74 SPRAWDZAJĄCY ARCH. WOJCIECH DRAJEWICZ DOIA nr DS-0025, nr ewid. uprawnień 1573/86

pl PROJEKT WYKONAWCZY PLACÓW, DOJAZDÓW I CHODNIKÓW Nazwa nadana Zamówieniu przez Zamawiającego ROZBUDOWA ZSP W PISARZOWICACH O POMIESZCZENIA PRZEDSZKOLA I STOŁÓWKI SZKOLNEJ z zagospodarowaniem i

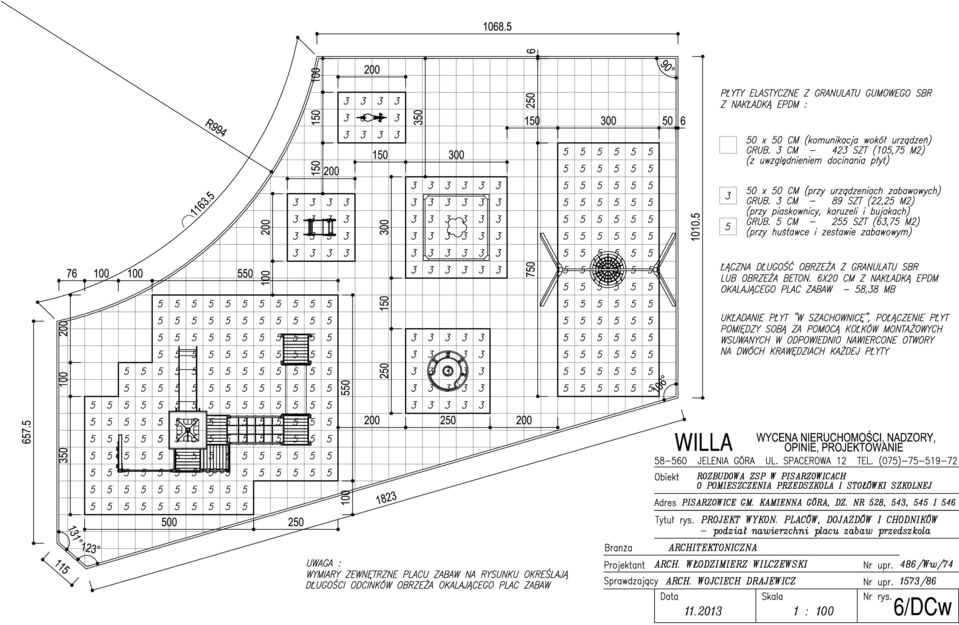

2 SPIS TREŚCI OPIS TECHNICZNY RYSUNKI Rys. nr 1/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW - sytuacja 1:250 Rys. nr 2/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW profil A-A 1:100 Rys. nr 3/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW profil B-B 1:100 Rys. nr 4/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW przekroje konstrukcyjne nawierzchni 1:50 Rys. nr 5/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW rzut i przekroje placu zabaw 1:100/1:50 Rys. nr 6/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW podział nawierzchni placu zabaw 1:100 Rys. nr 7/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW kolorystyka nawierzchni placu zabaw 1:100

nr 4/DCw - PW PLACÓW, DOJAZDÓW I CHODNIKÓW przekroje konstrukcyjne nawierzchni 1:50 Rys.

3 OPIS TECHNICZNY 1. Podstawa opracowania umowa nr 57/2013 z dnia 28 sierpnia 2013 r. i aneks nr 1 z dnia 27 listopada 2013 r.; projekt budowlany rozbudowy ZSP w Pisarzowicach o pomieszczenia przedszkola i stołówki; projekt budowlany ukształtowania terenu; projekt budowlany placów, dojazdów i chodników; aktualna mapa zasadnicza w skali 1:500 terenu inwestycji; normy i normatywy projektowe, literatura fachowa. 2. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy placów, dojazdów i chodników związanych z realizacją rozbudowy ZSP. 3. Stan istniejący Teren pod nawierzchnie utwardzone placów, dojazdów i chodników to część terenu zielonego szkoły, pod którym przebiega wodociąg dn 110 zasilający istn. budynki szkolne. 4. Zakres robót a) Wykonanie dojazdu do przedszkola (stanowiącego jednocześnie drogę pożarową) i zaplecza stołówki wraz z parkingiem na 7 stanowisk, o łącznej powierzchni 635,82 m 2 i o nawierzchni z kostki betonowej brukowej grub. 8 cm; b) Wykonanie chodników służących wyłącznie do ruchu pieszego oraz placyku gospodarczego o łącznej powierzchni 209,20 m 2 i o nawierzchni z kostki betonowej brukowej grub. 6 cm; c) Wykonanie schodów terenowych o nawierzchni betonowej (zejście ze skarpy koło śmietnika), z obustronnymi murkami kamiennymi grub. 25 cm, różnica poziomów 0,9 m (6 stopni x15 cm). Szerokość schodów 1,20 m, powierzchnia 3,00 m 2 ; d) Wykonanie nawierzchni amortyzującej syntetycznej placu zabaw przedszkola, powierzchnia 188,7 m 2. e Wykonanie murka kamiennego (wzdłuż dojazdu do zaplecza stołówki kuchni cateringowej) gr. 25 cm dł. 14,10 m. Kubatura murka 5,5 m Opis robót 5.1. Geometria Projektowany dojazd do przedszkola o szerokości 4,50 m stanowi element wiążący istn. plac manewrowy z parkingiem przy budynku sali sportowej szkoły z dojazdem od strony drogi powiatowej wzdłuż budynków szkolnych. Dojazd ten stanowi jednocześnie drogę pożarową. Na wysokości przedszkola zaprojektowano 7 stanowisk postojowych dla samochodów osobowych, w tym 1 stanowisko dla osób niepełnosprawnych. Wymiary stanowisk standardowych 2,30 x 5,00 m, wymiary stanowiska dla niepełnosprawnych 3,60 x 5,00 m. Od dojazdu głównego zaprojektowano sięgacz (jezdnia o szer. 3,0 m) umożliwiający dostarczanie posiłków do kuchni cateringowej stołówki szkolnej i służący wyłącznie temu celowi, zakończony zatoką postojową. Ze względu na bliskie sąsiedztwo budynku dydaktycznego szkoły brak jest możliwości zapewnienia placu dla manewrowania pojazdu dostarczającego posiłki, dlatego dojazd ten o długości ok. 32 m pojazd będzie pokonywać tyłem po uprzednim wymanewrowaniu na dojeździe głównym. Połączenie w/w dojazdów wyokrąglone łukiem o promieniu 5,00 m. Krawężniki drogowe ograniczające powierzchnie dojazdów i stanowisk postojowych podniesione 10 cm nad nawierzchnię ustawiane na ławie z betonu B 15.

zasadnicza w skali 1:500 terenu inwestycji; normy i normatywy projektowe, literatura fachowa. 2.

4 Chodniki służące wyłącznie do ruchu pieszego o szerokości 1,85 m, 1,80 (przy budynku przedszkola oraz wejściu dołącznika) i 1,50 m (pozostałe). Chodniki ograniczone obrzeżami betonowymi 6 x 20 cm z płaskim wierzchem, stawiane na posypce cementowo-piaskowej 1:4, ułożone równo z płaszczyzną chodnika aby umożliwić swobodny spływ wody opadowej na sąsiedni trawnik. Pochylenia podłużne nawierzchni dojazdów na profilach (rys. nr 2/DCw i 3/DCw). Spadki poprzeczne nawierzchni wynoszące od 2,0 do 4,0 % pokazano na rys. nr 1/DC. Łuk poziomy dojazdu głównego zapewnia przejazd samochodów SP Nawierzchnia Konstrukcja nawierzchni dojazdów i stanowisk postojowych przewidziana jest ze względu na małą intensywność ruchu i małą liczbę stanowisk z kostki brukowej betonowej prostokątnej grub. 8 cm na podsypce cementowo-piaskowej 1:4 i podbudowie tłuczniowej grub. 15 cm układanej dwuwarstwowo (górna warstwa 8 cm, dolna 7 cm). Warstwa odsączająca z piasku grubości 10 cm Konstrukcja nawierzchni chodników oraz placyku gospodarczego przewidziana jest z kostki brukowej betonowej prostokątnej grub. 6 cm na podsypce cementowo-piaskowej 1:4 lub piaskowej i podbudowie tłuczniowej grub. 15 cm układanej dwuwarstwowo (górna warstwa 8 cm, dolna 7 cm). Warstwa odsączająca z piasku grubości 10 cm Konstrukcja nawierzchni schodów terenowych przewidziana jest z odwróconych krawężników drogowych 15x30 uzupełnionych kostką brukową betonową prostokątną grub. 6 cm na podsypce cementowo-piaskowej 1:4 lub piaskowej i podbudowie tłuczniowej grub. 15 cm układanej dwuwarstwowo (górna warstwa 8 cm, dolna 7 cm). Warstwa odsączająca z piasku grubości 10 cm Konstrukcja nawierzchni placu zabaw przewidziana jest z syntetycznych płyt SBR grub. 3 i 5 cm z nakładką EPDM na warstwie wyrównawczej z kruszywa kamiennego frakcji 0-4 mm, grub. 5 cm i podbudowie tłuczniowej grub. 15 cm układanej dwuwarstwowo (górna warstwa 8 cm, dolna 7 cm). Warstwa odsączająca z piasku grubości 10 cm, zabezpieczona od dołu i od strony okalającego plac obrzeża betonowego geowłókniną. Obrzeże placu zabaw elastyczne z granulatu SBR lub betonowe z nakładką EPDM Murki schodów terenowych, tarasu i wzdłuż budynku świetlicy grub. 25 cm z kamienia granitowego łamanego na zaprawie cementowej. Głębokość posadowienia murków od 0,80 do 1,10 m. Fundament murków kamienny. Szczegóły geometrii i nawierzchni wg rys. nr 1/DCw, 2/DCw, 3/DCw, 4/DCw, 5/DCw, 6/DCw i 7/DCw Odwodnienie Zaprojektowano 3 wpusty uliczne odbierające wody deszczowe i roztopowe z nawierzchni utwardzonych - jeden w środku łuku dojazdu głównego z odprowadzeniem do rowu melioracyjnego; drugi na końcu projektowanego dojazdu i trzeci przy wejściu do łącznika z odprowadzeniem do istn. sieci kanalizacji deszczowej. Spadki Podłuże i poprzeczne nawierzchni utwardzonych zapewniają spływ wody do w/w wpustów lub na teren przyległych trawników, a następnie do sieci drenażu. Szczegóły wg projektu wykonawczego instalacji sanitarnych zewnętrznych. Projektant :

na sąsiedni trawnik. Pochylenia podłużne nawierzchni dojazdów na profilach (rys. nr 2/DCw i 3/DCw). Spadki poprzeczne nawierzchni wynoszące od 2,0 do 4,0 % pokazano na rys. nr 1/DC.
