1 Z A W A R T OŚĆ OPRAC O W A N I A Część opisowa nr strony 1. Podstawa opracowania Zakres opracowania Opis elementów małej architektury Wiata wypoczynkowa Zestaw odpoczynkowy Kosz na odpady Stojak rowerowy Tablica informacyjna Projektowane schody...7 1

2 Część rysunkowa nr rys. 1. Orientacja Lokalizacja elementów małej architektury na trasie I.1 odc. Charzykowy Chociński Młyn Usytuowanie tablicy nr Usytuowanie punktu odpoczynkowego nr 3 oraz tablicy nr Usytuowanie tablicy nr I element trasy znakowanej Schemat usytuowania elementów punktu odpoczynkowego Wiata wypoczynkowa Zestaw odpoczynkowy Kosz na odpady Stojak rowerowy drewniany Tablica informacyjna drewniana Tablica informacyjna stalowa Projektowane schody

3 O P I S T E C H N I C Z N Y 1. Podstawa opracowania Podstawą opracowania jest: Umowa Nr 6/OR/10 zawarta pomiędzy Gminą Chojnice z siedzibą w Chojnicach ul. 31 Stycznia 56a Chojnice i Biurem Projektów Budownictwa Komunalnego s.a. w Gdańsku ul. Jana Uphagena Gdańsk. Projekt budowlany branży drogowej opracowany przez BPBK SA w Gdańsku dla przedsięwzięcia Budowa tras rowerowych i infrastruktury turystycznej w powiecie chojnickim w ramach programu Kaszubska Marszruta na terenie Gminy Chojnice. Dokumentacja geologiczno inżynierska wykonana przez Przedsiębiorstwo GEOTEST Sp. z o.o Gdańsk, Al. Grunwaldzka 138/5. Koncepcja przestrzenno-funkcjonalna budowy tras rowerowych i infrastruktury turystycznej w powiecie chojnickim w ramach programu Kaszubska Marszruta. DECYZJA Nr BM /2010 o ustaleniu lokalizacji inwestycji celu publicznego z dn r. wydana przez Wójta Gminy Chojnice. Mapa sytuacyjno wysokościowa z podziemnym uzbrojeniem terenu do celów projektowych w skali 1:1000 wykonana przez Biuro Geometra z siedzibą w Chojnicach. Mapa topograficzna w skali 1:10000 opracowana przez Okręgowe Przedsiębiorstwo Geodezyjno- Kartograficzne w Poznaniu. Specyfikacja Istotnych Warunków Zamówienia Wypisy i wyrysy z ewidencji gruntów 3

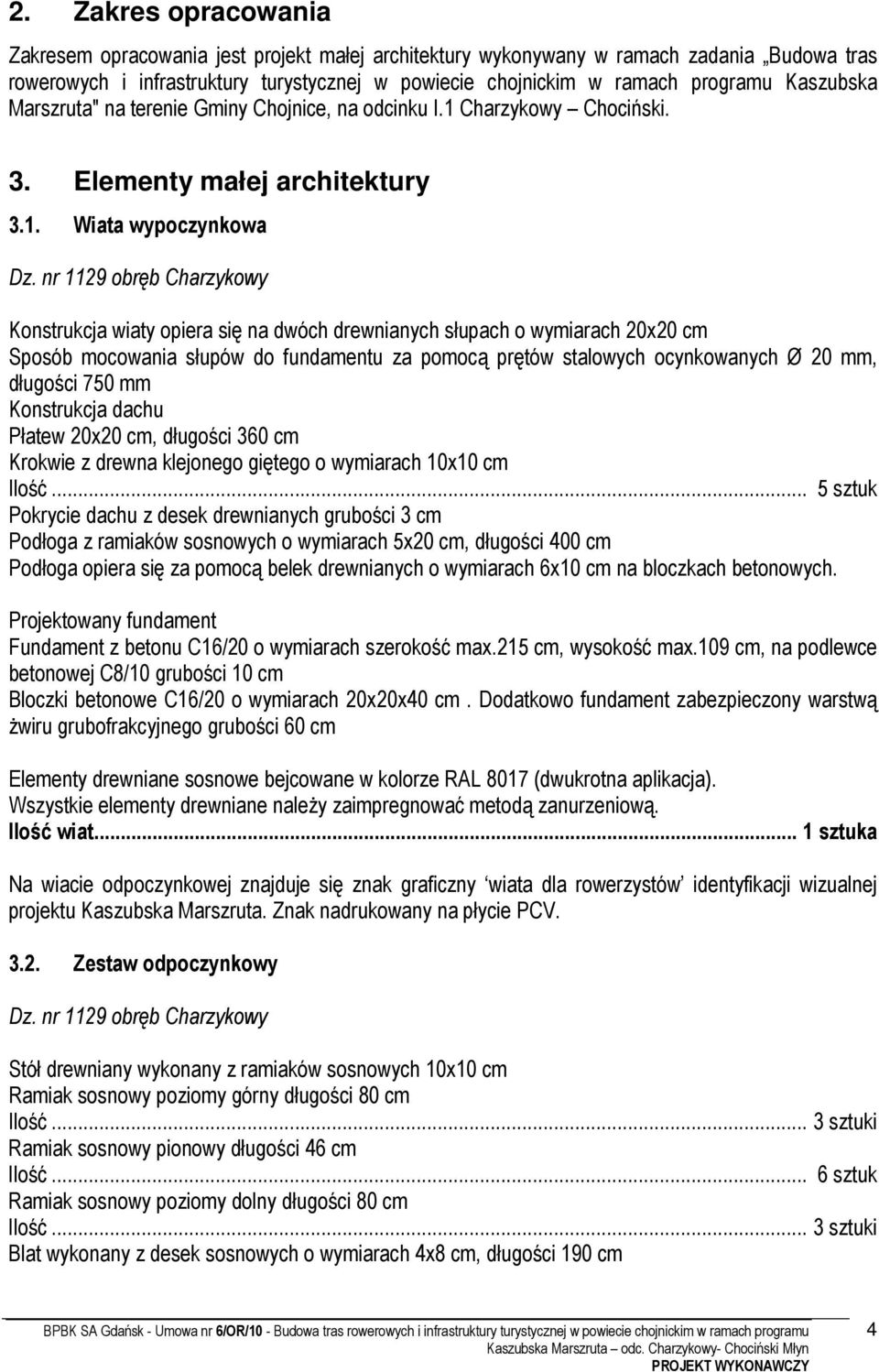

4 2. Zakres opracowania Zakresem opracowania jest projekt małej architektury wykonywany w ramach zadania Budowa tras rowerowych i infrastruktury turystycznej w powiecie chojnickim w ramach programu Kaszubska Marszruta" na terenie Gminy Chojnice, na odcinku I.1 Charzykowy Chociński. 3. Elementy małej architektury 3.1. Wiata wypoczynkowa Konstrukcja wiaty opiera się na dwóch drewnianych słupach o wymiarach 20x20 cm Sposób mocowania słupów do fundamentu za pomocą prętów stalowych ocynkowanych Ø 20 mm, długości 750 mm Konstrukcja dachu Płatew 20x20 cm, długości 360 cm Krokwie z drewna klejonego giętego o wymiarach 10x10 cm Ilość... 5 sztuk Pokrycie dachu z desek drewnianych grubości 3 cm Podłoga z ramiaków sosnowych o wymiarach 5x20 cm, długości 400 cm Podłoga opiera się za pomocą belek drewnianych o wymiarach 6x10 cm na bloczkach betonowych. Fundament z betonu C16/20 o wymiarach szerokość max.215 cm, wysokość max.109 cm, na podlewce betonowej C8/10 grubości 10 cm Bloczki betonowe C16/20 o wymiarach 20x20x40 cm. Dodatkowo fundament zabezpieczony warstwą żwiru grubofrakcyjnego grubości 60 cm Wszystkie elementy drewniane należy zaimpregnować metodą zanurzeniową. Ilość wiat... 1 sztuka Na wiacie odpoczynkowej znajduje się znak graficzny wiata dla rowerzystów identyfikacji wizualnej projektu Kaszubska Marszruta. Znak nadrukowany na płycie PCV Zestaw odpoczynkowy Stół drewniany wykonany z ramiaków sosnowych 10x10 cm Ramiak sosnowy poziomy górny długości 80 cm Ilość... 3 sztuki Ramiak sosnowy pionowy długości 46 cm Ilość... 6 sztuk Ramiak sosnowy poziomy dolny długości 80 cm Ilość... 3 sztuki Blat wykonany z desek sosnowych o wymiarach 4x8 cm, długości 190 cm 4

5 Ława drewniana wykonana z ramiaków sosnowych 10x10 cm Ramiak sosnowy poziomy górny długości 37 cm Ilość... 3 sztuki Ramiak sosnowy pionowy długości 22 cm Ilość... 6 sztuk Ramiak sosnowy poziomy dolny długości 146 cm Ilość... 2 sztuki Siedzisko wykonane z desek sosnowych o wymiarach 4x8 cm, długości 190 cm Elementy drewniane łączone ze sobą za pomocą kątowników ocynkowanych. Zestaw wypoczynkowy połączony z drewnianą podłogą wiaty wypoczynkowej za pomocą śrub Ø 80 mm, długości 150mm Wszystkie elementy drewniane należy zaimpregnować metodą zanurzeniową. Ilość stołów... 1 sztuka Ilość ław... 2 sztuki Ilość zestawów... 1 sztuka 3.3. Kosz na odpady Kosz drewniany na odpady, zlokalizowany przy każdym punkcie odpoczynkowym. Na zewnątrz wykonany z drewna sosnowego lub równoważnego. Do wewnątrz z dowolnego gatunku drewna. Kosz wyposażony w przekrycie wykonane z blachy stalowej kwasoodpornej w kolorze RAL Elementy drewniane należy zaimpregnować metodą zanurzeniową. Fundament z betonu C12/15 o wymiarach 40x 60x 40 cm na podsypce żwirowo - piaskowej grubości 20cm. Dodatkowo fundament zabezpieczony warstwą żwiru grubofrakcyjnego grubości min. 10 cm. Sposób mocowania Kosz mocowany za pomocą kotew stalowym ocynkowanych o wymiarach Ø 80 mm, dług. 300 mm. Ilość... 4 sztuki Rozeta maskująca z blachy stalowej nierdzewnej o wymiarach 250 x 250 mm, gr. 10 mm Pojemność kosza litrów Wysokość kosza...75 cm Średnica kosza...45 cm Ilość... 1 sztuka 3.4. Stojak rowerowy Stojak rowerowy drewniany Stojak rowerowy wykonany z drewna sosnowego lub równoważnego, zlokalizowany w obszarze pozamiejskim. Wykonany z trzech ramiaków sosnowych mocowanych do półokrągłych belek sosnowych o wymiarach 15x 60 cm (R15cm). Ramiak sosnowy długości około 91 cm 5

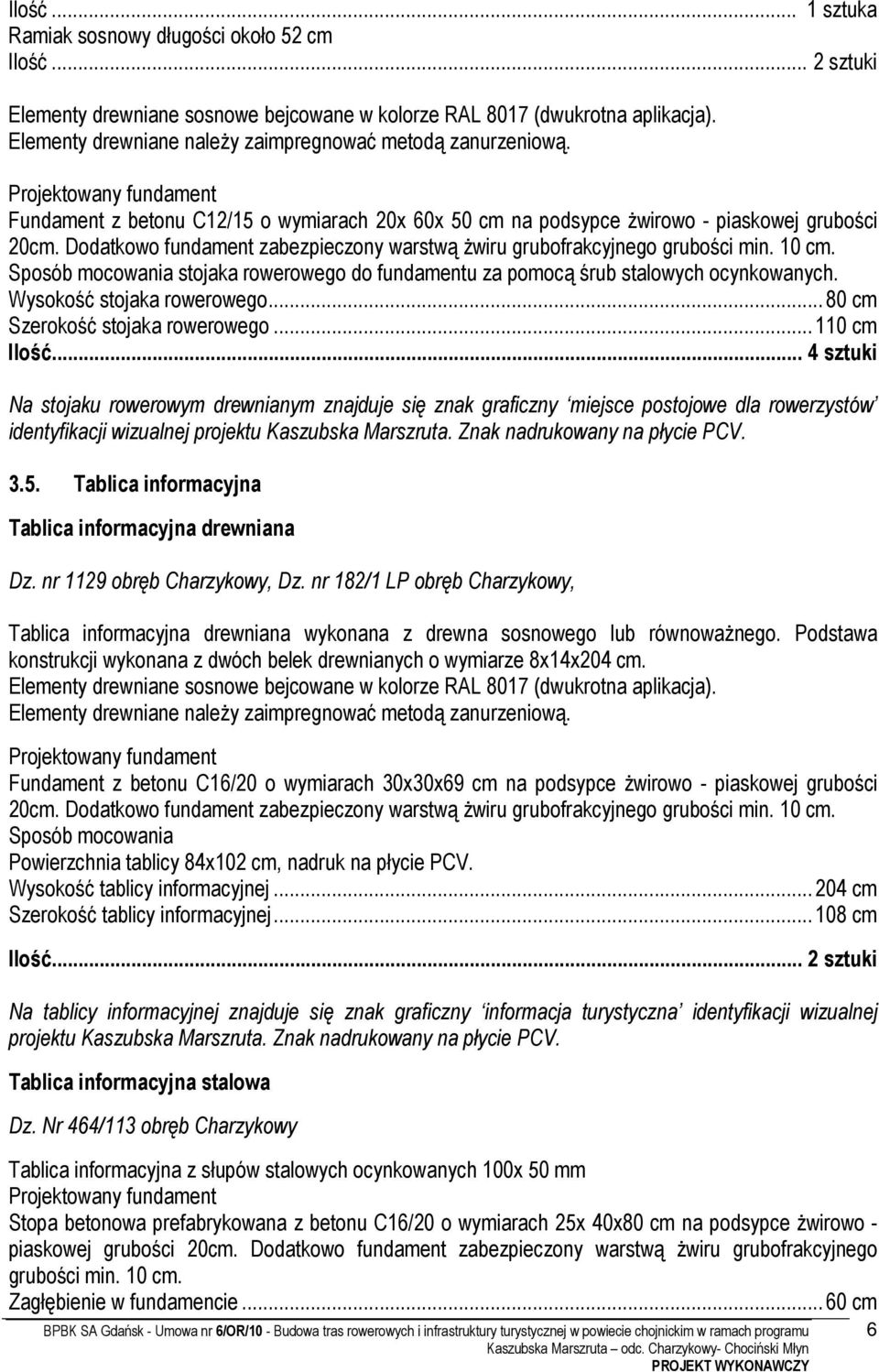

6 Ilość... 1 sztuka Ramiak sosnowy długości około 52 cm Ilość... 2 sztuki Elementy drewniane należy zaimpregnować metodą zanurzeniową. Fundament z betonu C12/15 o wymiarach 20x 60x 50 cm na podsypce żwirowo - piaskowej grubości 20cm. Dodatkowo fundament zabezpieczony warstwą żwiru grubofrakcyjnego grubości min. 10 cm. Sposób mocowania stojaka rowerowego do fundamentu za pomocą śrub stalowych ocynkowanych. Wysokość stojaka rowerowego...80 cm Szerokość stojaka rowerowego cm Ilość... 4 sztuki Na stojaku rowerowym drewnianym znajduje się znak graficzny miejsce postojowe dla rowerzystów identyfikacji wizualnej projektu Kaszubska Marszruta. Znak nadrukowany na płycie PCV Tablica informacyjna Tablica informacyjna drewniana, Dz. nr 182/1 LP obręb Charzykowy, Tablica informacyjna drewniana wykonana z drewna sosnowego lub równoważnego. Podstawa konstrukcji wykonana z dwóch belek drewnianych o wymiarze 8x14x204 cm. Elementy drewniane należy zaimpregnować metodą zanurzeniową. Fundament z betonu C16/20 o wymiarach 30x30x69 cm na podsypce żwirowo - piaskowej grubości 20cm. Dodatkowo fundament zabezpieczony warstwą żwiru grubofrakcyjnego grubości min. 10 cm. Sposób mocowania Powierzchnia tablicy 84x102 cm, nadruk na płycie PCV. Wysokość tablicy informacyjnej cm Szerokość tablicy informacyjnej cm Ilość... 2 sztuki Na tablicy informacyjnej znajduje się znak graficzny informacja turystyczna identyfikacji wizualnej projektu Kaszubska Marszruta. Znak nadrukowany na płycie PCV. Tablica informacyjna stalowa Dz. Nr 464/113 obręb Charzykowy Tablica informacyjna z słupów stalowych ocynkowanych 100x 50 mm Stopa betonowa prefabrykowana z betonu C16/20 o wymiarach 25x 40x80 cm na podsypce żwirowo - piaskowej grubości 20cm. Dodatkowo fundament zabezpieczony warstwą żwiru grubofrakcyjnego grubości min. 10 cm. Zagłębienie w fundamencie...60 cm 6

7 Sposób mocowania Tablica mocowana za pomocą kotew stalowym ocynkowanych o wymiarach Ø 80 mm, dług. 350 mm. Ilość... 8 sztuk Słupki stalowe posiadają u podstawy rozety maskujące z blachy stalowej nierdzewnej o wymiarach 250 x 250 mm, gr. 10 mm Powierzchnia tablicy 80x100 cm, nadruk na płycie PCV. Wysokość tablicy informacyjnej cm Szerokość tablicy informacyjnej cm Wszystkie elementy stalowe malowana proszkowo w kolorze RAL Ilość... 1 sztuka Na tablicy informacyjnej znajduje się znak graficzny informacja turystyczna identyfikacji wizualnej projektu Kaszubska Marszruta. Znak nadrukowany na płycie PCV Projektowane schody Schody Dz. Nr 182/6 LP obręb Charzykowy Schody terenowe z kostki betonowej prostokątnej 10x20 cm, gr. 8 cm, barwionej w kolorze czerwonym. Stopnie układane na 3 cm posypce cementowo- piaskowej, sypanej na 15 cm warstwę kruszywa łamanego i stabilizowanego mechanicznie. Podstopnie schodów betonowe 8x30 cm. Ilość stopni...6 Szerokość stopni cm Wysokość stopni...16,5 cm Bieg: Długość schodów: cm Szerokość schodów: cm Barierka. Pochwyt z rury stalowej Ø 50/5mm, zaokrąglony promieniście R12,5, przyspawany do słupków. Długość pochwytu cm Słupek balustrady z rury stalowej Ø 40/5 mm Wysokość słupka cm Ilość słupków... 3 szt Słupki zakotwione w fundamencie na głębokość 32 cm. Szczegóły budowy schodów opisano na rysunku nr 10. Ilość... 1 sztuka 7
