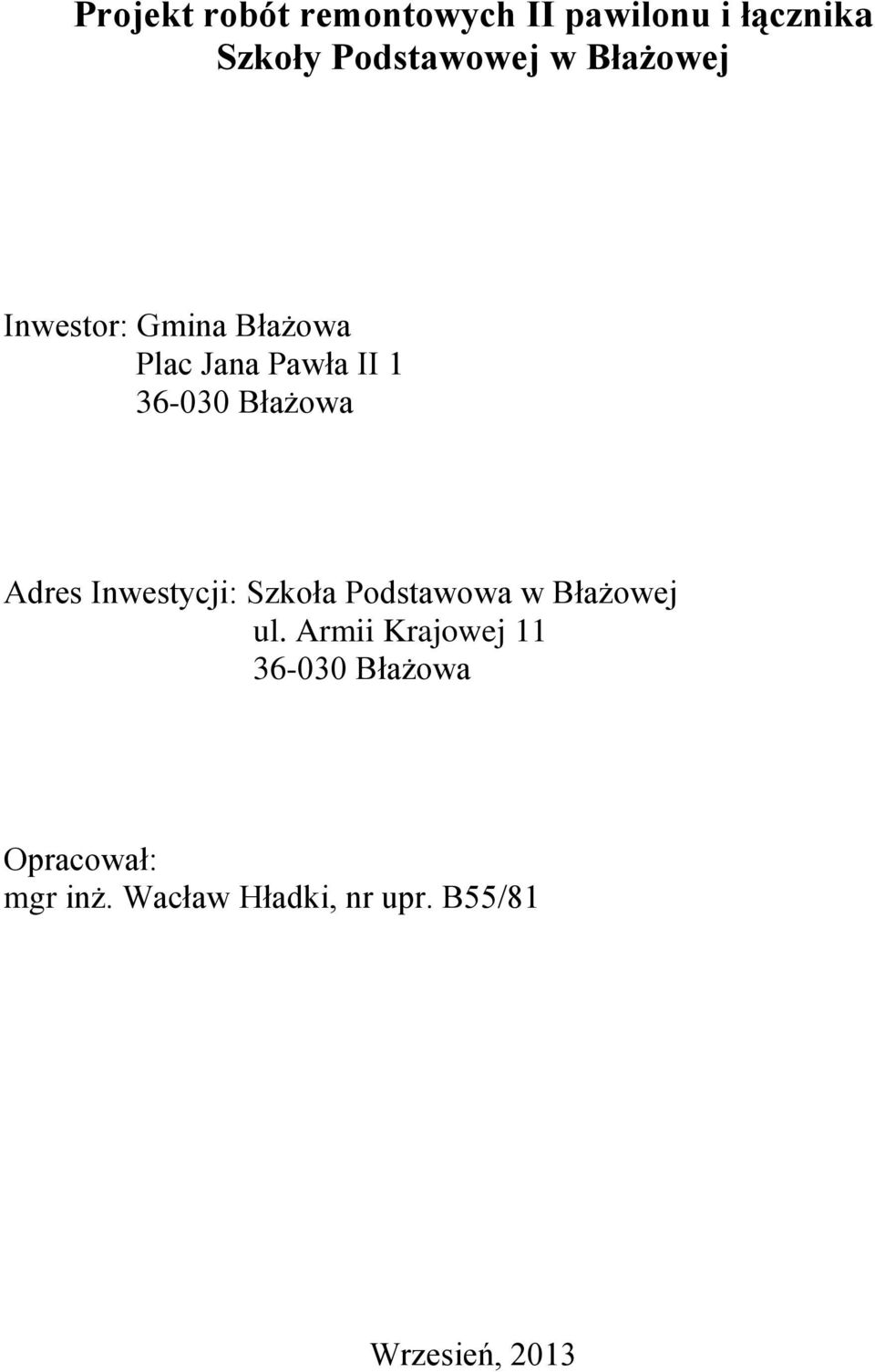

1 Projekt robót remontowych II pawilonu i łącznika Szkoły Podstawowej w Błażowej Inwestor: Gmina Błażowa Plac Jana Pawła II Błażowa Adres Inwestycji: Szkoła Podstawowa w Błażowej ul. Armii Krajowej Błażowa Opracował: mgr inż. Wacław Hładki, nr upr. B55/81 Wrzesień, 2013

2 SPIS TREŚCI OPIS TECHNICZNY DANE OGÓLNE ZAKRES OPRACOWANIA SYSTEM ODWODNIENIA BUDYNKU SYSTEM DRENAŻU LINIOWEGO UWAGI KOŃCOWE PROJEKT ZAGOSPODAROWANIA TERENU CZĘŚĆ RYSUNKOWA

3 OPIS TECHNICZNY I. DANE OGÓLNE Do projektu odwodnienia II pawilonu i łączników budynku Szkoły Podstawowej przy ul. Armii Krajowej 11 w Błażowej. Stan obecny: Fundamenty segmentu drugiego podpiwniczonego wylewne w gruncie posiadają odsadzki wielkości około 10 cm i grubości około 25 cm. Na ścianie fundamentowej istnieje szczątkowa izolacja bitumiczna z lepiku. Góra odsadzki na głębokości około 1,3 m od powierzchni terenu. W części podpiwniczonej budynku występuje zawilgocenie ścian wewnętrznych do wysokości 1m. Poziom zawilgocenia zmienia się w zależności od intensywności opadów atmosferycznych. Wskazuje to na utrzymywanie się wysokiego poziomu wody gruntowej wokół ścian budynku. 1. Zakres opracowania. Przedmiotem opracowania jest zabezpieczenie i wzmocnienie fundamentów oraz drenaż przy budynku szkolnym. Opracowanie przedstawia technologie i materiały niezbędne do wykonania izolacji fundamentów oraz drenażu opaskowego. 2. System odwodnienia budynku W celu ograniczenia ilości gromadzonych wód opadowych w gruncie zalegającym bezpośrednio przy murach fundamentowych budynku, należy wykonać drenaż odwadniający, który będzie zbierał zarówno lokalnie spiętrzone wody gruntowe jak i wody opadowe. Pozwoli on skutecznie chronić ściany przyziemia przed naporem zastoiskowym (infiltracyjnych) wód gruntowych. Opis wymaganych robót: Odkop ścian zewnętrznych wykonywać odcinkami o minimalnej długości pozwalającej na wykonanie prac. Odkop wykonywać do głębokości istniejących fundamentów natomiast pogłębienie pod betonowe podbicie wykonywać bezpośrednio przed jego wykonaniem. Po odkopaniu prace obejmą: - oczyszczenie istniejącej powierzchni, - wykonanie betonowego podbicia, - wykonanie betonowej ścianki zabezpieczającej, - wykonanie izolacji przeciwwodnej i ocieplenie styrodurem,

4 - ułożenie geowłókniny separacyjnej, - ułożenie rury drenarskiej w obsypce z żwiru grubego (4-32 mm). Beton stosowany na podbicie klasy C20/25 konsystencji wilgotnej/ gęsto plastycznej zagęszczać przez ubijanie. Izolacja elastyczna grubo powłokowa grubości 3 4 mm. Wymiana opasek uszczelniających przy ścianach zewnętrznych z oknami piwnicznymi segmentu II wykonać za pomocą 60 cm opaski wylewanej. Płyta wylewana grubości 10 cm z betonu C20/25 zbrojona siatką z prętów o 6 z obrzeżem i pasem opaski w poziomie terenu o szerokości 60 cm z kostki brukowej betonowej 6 cm na podbudowie cementowej grubości 10 cm. 3. System drenażu liniowego Drenaż zaprojektowano w postaci ciągu przy budynku oraz ciągu głównego. Do wykonania należy zastosować system firmy Wavin mający w swojej ofercie kompleksowe materiały drenarskie lub inny o podobnych parametrach, posiadający odpowiednie aprobaty i certyfikaty dopuszczające te wyroby do stosowania w budownictwie. - ciąg drenarski stanowiący odwodnienie segmentu II i łączników budynku SP Studnie drenarskie o średnicy Ø 315 mm (2 szt.) osadzone na podsypce ze żwiru i zakończone stożkiem betonowym z pokrywą. Odcinki drenażu należy wykonać z ułożonej równolegle do muru, perforowanej rury drenarskiej o średnicy Ø 125 mm, z zachowaniem spadków min. 0,5 % do studni zbiorczych Dr4 i Dr3. Rurę zasypać warstwą żwiru o grubości, co najmniej 10 cm, a następnie żwir owinąć geowłókniną. - drenaż ciąg główny Studnie drenarskie Dr3, Dr4, Dr5, Dr o średnicy Ø 425 mm (4 szt.) osadzone na podsypce ze żwiru, z zamknięciem rura teleskopową, kinkietą z PE i pokrywa żeliwną. Drenaż wykonać z rur kanalizacyjnych PCV o średnicy zewnętrznej Ø 160 mm łączonych na wcisk. Rury ułożyć z zachowaniem następujących spadków: od studni Dr3 przez Dr4 do Dr5 zachowując min 1% spadku, a od studni Dr5 przez studnie Dr zachowując min 2% spadku. 4. Uwagi końcowe - Wszystkie roboty wykonywać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych pod nadzorem osoby posiadającej odpowiednie uprawnienia budowlane ze szczególnym zachowaniem przepisów BHP. - Wszelkie odstępstwa od projektu należy konsultować z Inwestorem i Projektantem.

5 - Drenaż układać po wykonaniu pionowej izolacji ścian. II. PROJEKT ZAGOSPODAROWANIA TERENU Projekt zagospodarowania terenu ograniczono do wskazania PLANU SYTUACYJNEGO budynku Szkoły Podstawowej w Błażowej z zaznaczeniem projektowanych ciągów drenarskich. III. CZĘŚĆ RYSUNKOWA 1. Rys. KR1 Wzmocnienie fundamentów segment II. 2. Rys. KR4 Przekrój poprzeczny przez segment II. 3. Rys K5 Inwentaryzacja fundamentów stan istniejący.
