1 INWESTOR: Miasto Łódź Wydział Gospodarki Komunalnej w Departamencie Infrastruktury i Lokali UMŁ ul. Piotrkowska 175 Łódź PRZEDSIĘWZIĘCIE BUDOWLANE: Opracowanie dokumentacji projektowo kosztorysowej na remont tarasu przy ul. Organizacji WiN 52 LOKALIZACJA OBIEKTU: ul. Organizacji WiN 52 Łódź Działki nr: 44/75 obręb B-48 BRANŻA: Konstrukcja RODZAJ Projekt techniczny OPRACOWANIA: Biuro Projektowe: Tuxbel Engineering Sp. z o. o. ul. Mielżyńskiego Poznań Nr umowy: Funkcja: Tytuł, Imię i Nazwisko Nr uprawnień Podpis Data Projektant: mgr inż. Maciej Grzelski upr.bud.nr382/82/lo upr.proj.nr750/85/lo Asystent projektanta: mgr inż. Patrycja Kurosz inż. Paweł Chmielewski

Organizacji WiN 52 Łódź Działki nr: 44/75 obręb B-48 BRANŻA: Konstrukcja RODZAJ Projekt techniczny OPRACOWANIA: Biuro Projektowe: Tuxbel Engineering Sp. z o. o. ul.

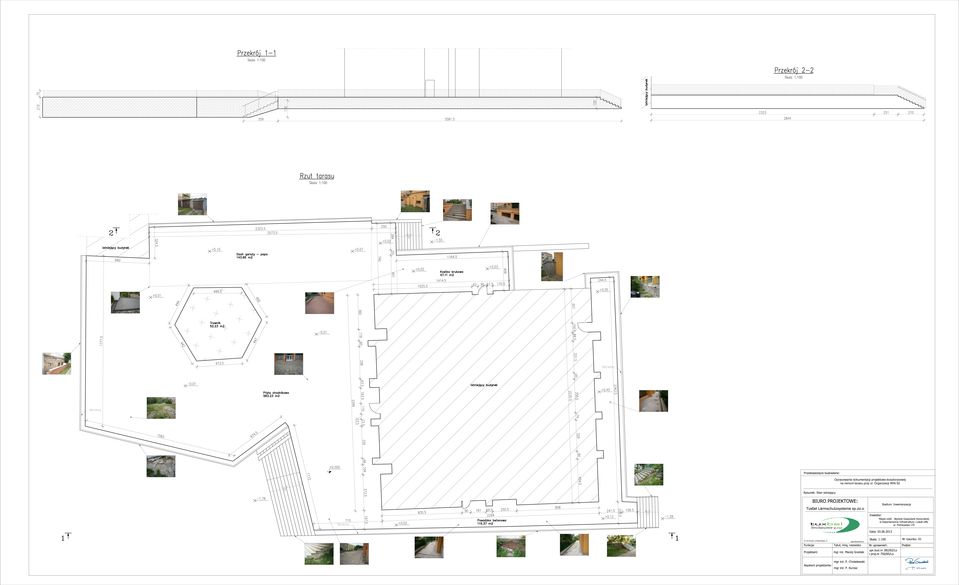

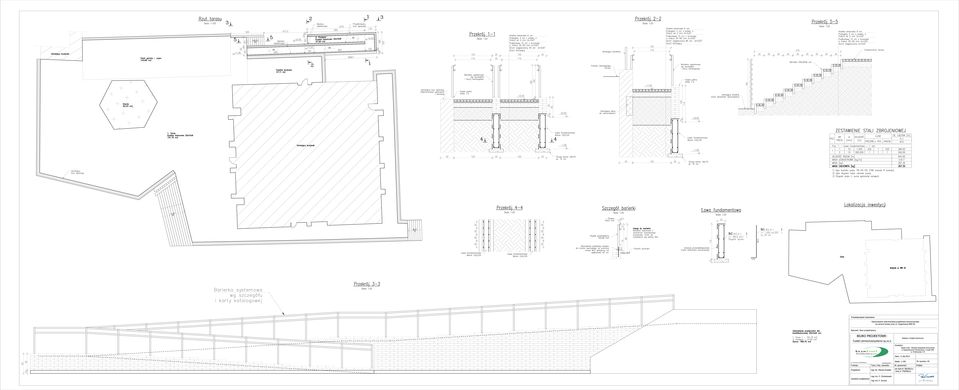

2 Spis treści A. Oświadczenie 1. Oświadczenie projektanta 2. Kopie uprawnień B. Część opisowa 1. Wstęp 2. Podstawa opracowania 3. Lokalizacja inwestycji 4. Dane geometryczne 5. Stan istniejący 6. Projekt naprawy 7. Etapowość inwestycji C. Załączniki 1. Karta Katalogowa 1 Balustrada dla niepełnosprawnych 2. Karta Katalogowa 2 Mocowanie balustrady do podłoża D. Część rysunkowa 1. Inwentaryzacja 2. Stan projektowany

Projekt naprawy 7. Etapowość inwestycji C. Załączniki 1.

3 A. Oświadczenie 1. Oświadczenie projektanta Projekt techniczny dla zadania pn: Opracowanie dokumentacji projektowo kosztorysowej na remont tarasu przy ul. Organizacji WiN 52 został sporządzony zgodnie z umową, obowiązującymi przepisami, normami i wytycznymi oraz w zakresie kompletnym z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Maciej Grzelski. Podpis data

projektowo kosztorysowej na remont tarasu przy ul.

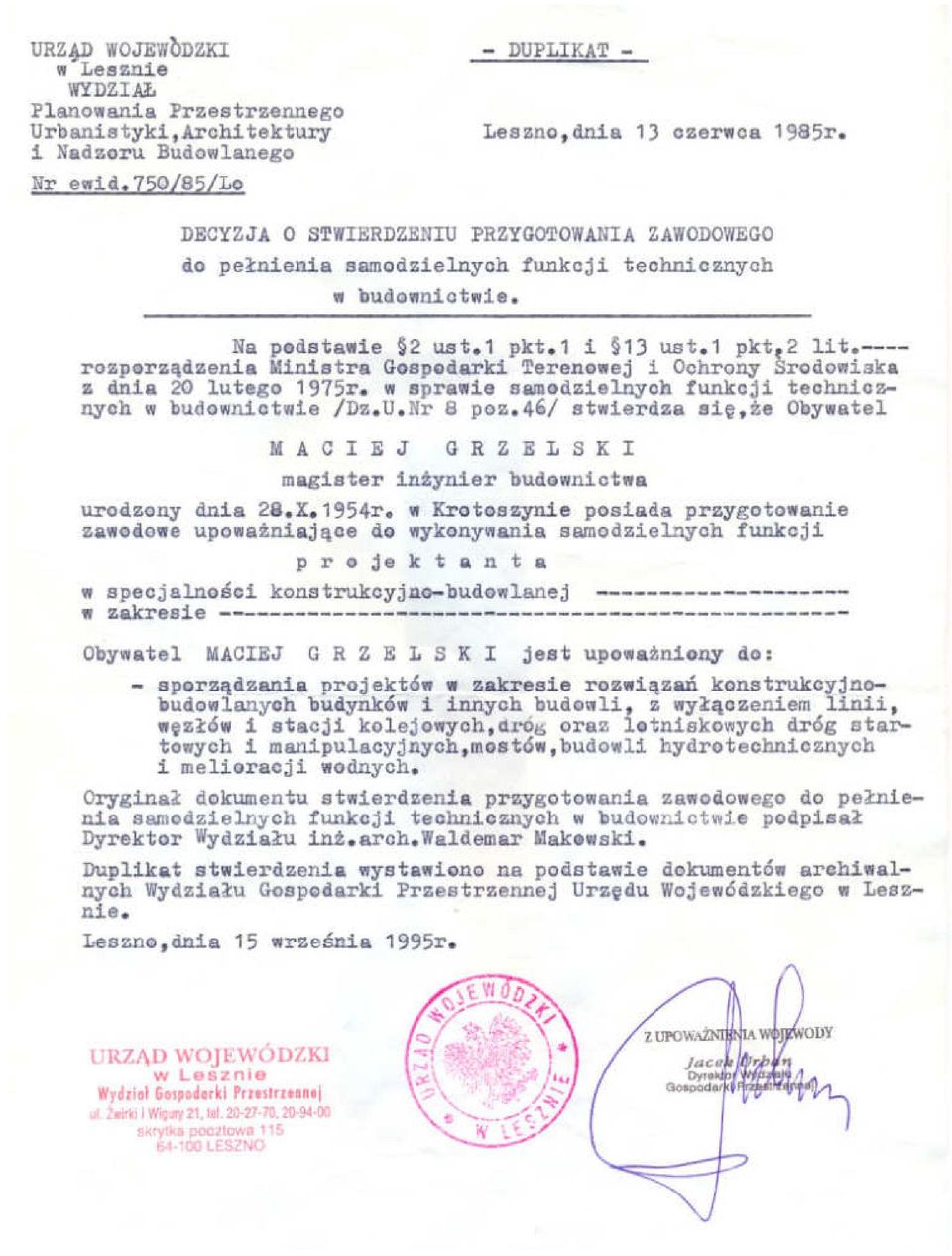

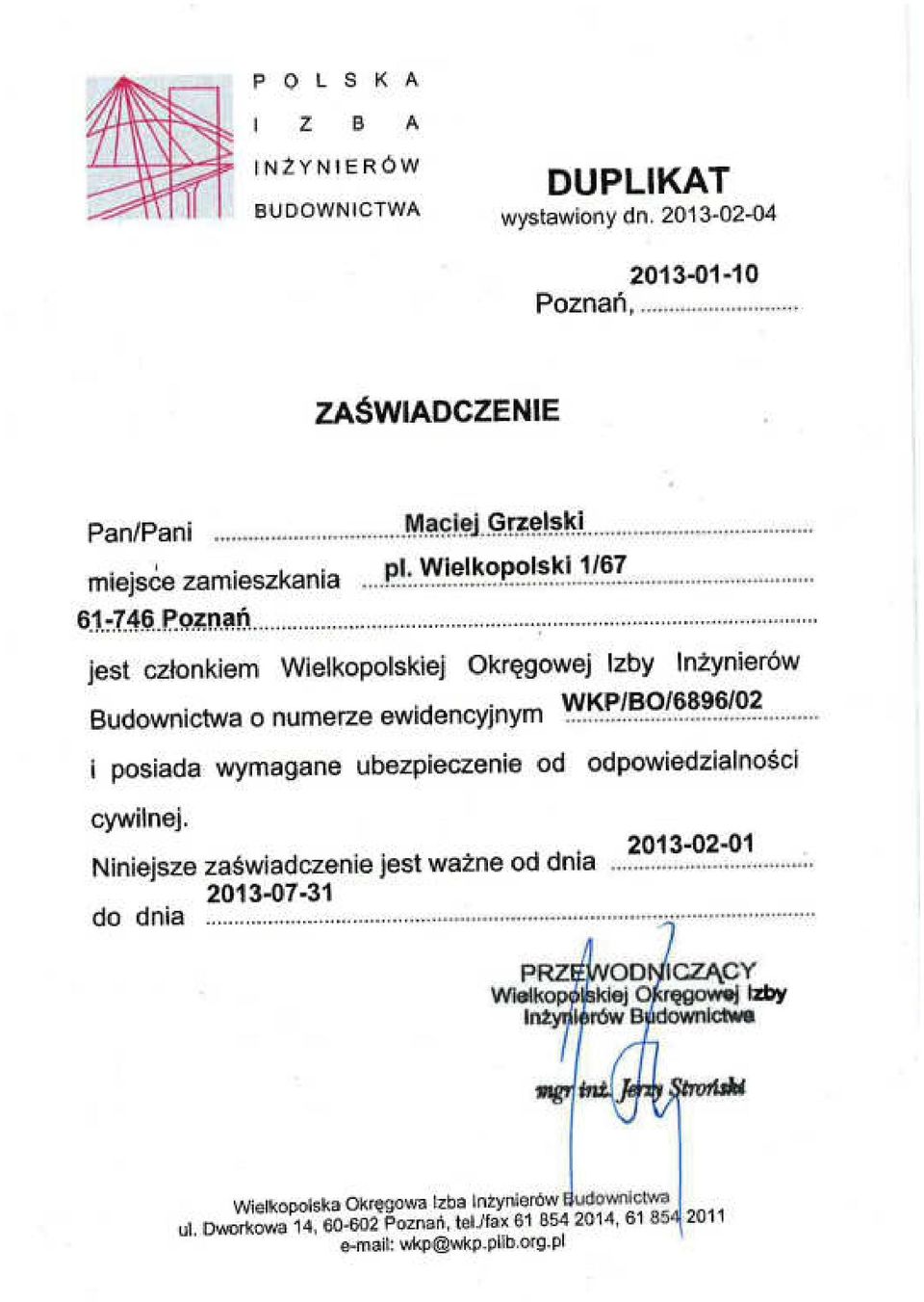

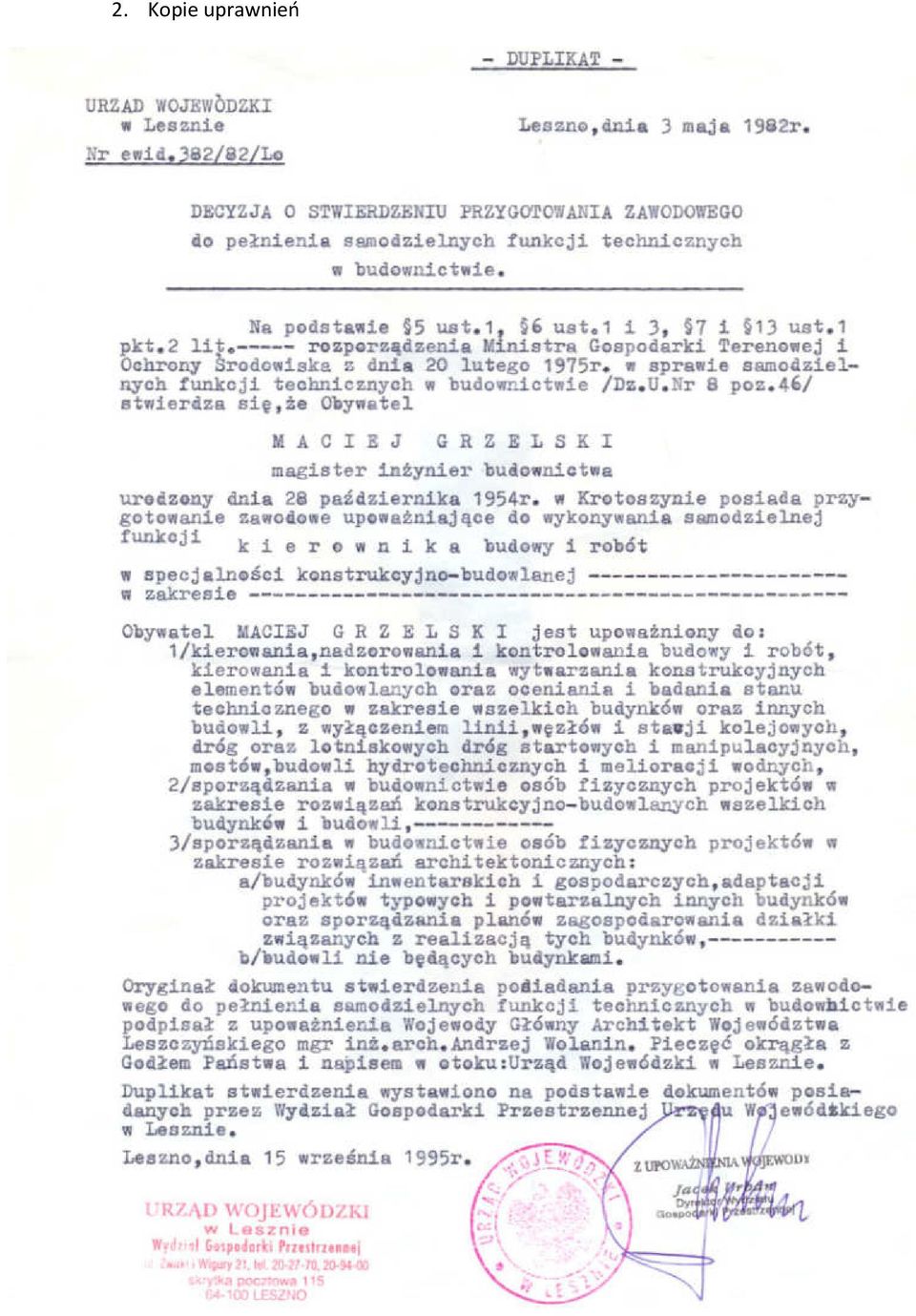

4 2. Kopie uprawnień

7 B. Część opisowa 1. Wstęp Opracowanie obejmuje dokumentację projektowo kosztorysową na remont tarasu przy ul. Zbocze 19 w Łodzi na podstawie umowy nr zawartej w dniu r. pomiędzy Miastem Łódź Wydziałem Gospodarki Komunalnej w Departamencie Infrastruktury i Lokali UMŁ ul. Piotrkowska 175 Łódź a Tuxbel Engineering Sp. z o.o. ul. Mielżyńskiego 14, Poznań. 2. Podstawa opracowania Podstawą niniejszego opracowania są: Umowa nr Uzgodnienia z Zamawiającym Wizja lokalna Inwentaryzacja wykonana za pomocą skanera 3D. 3. Lokalizacja inwestycji Obiekt zlokalizowany jest przy budynku leżącym przy ul. Organizacji WiN w Łodzi. 4. Dane geometryczne Powierzchnia tarasu z płyty chodnikowej: 563,23 m 2 Powierzchnia posadzki betonowej: 115,37 m 2 Powierzchnia kostki brukowej: 47,11 m 2 Powierzchnia stropodachu garaży papa: 143,66 m 2 Łącznie: 869,37 m 2 5. Stan istniejący a. Mur oporowy Mur oporowy zbudowany z cegły czerwonej pokryty tynkiem. Tynk w wielu miejscach posiada liczne ubytki. b. Barierka ochronna Bariera ochronna stalowa, malowana nadająca się do dalszego użytkowania po przeprowadzeniu prac konserwacyjnych. c. Posadzka Posadzkę stanowi wylewka betonowa, płyta chodnikowa oraz kostka brukowa. Na części tarasu występuje stropodach od istniejących garaży, który nie jest częścią opracowania. d. Schody Na tarasie występują 3 miejsca w których znajdują się schody. Wszystkie wykonane jako betonowe w stanie nadającym się do użytkowania, jednak ze względu na niespełnianie wymagań warunków technicznych kwalifikuje się je do przebudowy.

Podstawa opracowania Podstawą niniejszego opracowania są: Umowa nr 272.1.57.2013 Uzgodnienia z Zamawiającym Wizja lokalna Inwentaryzacja wykonana za pomocą skanera 3D

8 6. Projekt naprawy a. Posadzka Projekt przewiduje wymianę całej istniejącej posadzki na posadzkę z kostki betonowej o następujących parametrach: i. Kolor: szary ii. Wymiar: 20 x 10 x 6 cm (Długość x Szerokość x Grubość) iii. Wytrzymałość na ściskanie: > 50 MPa iv. Nasiąkliwość: < 5 cm v. Ścieralność: < 3 mm vi. Mrozoodporność: F125 Posadzkę stanowią następujące warstwy: i. Kostka betonowa ii. Podsypka z piasku o frakcji do 2 mm o wskaźniku zagęszczenia Is=0,97 i grubości min. 3 cm iii. Podbudowa z kruszywa o frakcji mm o wskaźniku zagęszczenia Is=0,97 i grubości min. 15 cm Łączna powierzchnia do wymiany: 731,75 m 2 Na obiekcie występuje miejscowe odwodnienie w postaci rur spustowych. Projekt przewiduje ich pozostawienie. Jednocześnie posadzkę należy wykonać ze spadkiem 1% w kierunku spustów. b. Murki oporowe Konstrukcja muru oporowego znajduje się w dostatecznym stanie technicznym stąd projektuje się jego pozostawienie. Należy jednak wykonać nowe tynki 3-warstwowe, lub systemowe służące do renowacji murów. Prace renowacyjne należy prowadzić na wcześniej przygotowanym podłożu. Należy więc cały pozostały tynk skuć i oczyścić cegłę. c. Schody Wszystkie schody zaprojektowano jako nowe w tej samej technologii co powierzchnie tarasów z dodatkowym krawężnikiem oporowym. Zapewniono warunek 2h+s=60-65 cm dla wygody użytkowania schodów, gdzie h- wysokość stopnia, s- szerokość stopnia. d. Pochylnie dla niepełnosprawnych Zaprojektowano nową pochylnię dla niepełnosprawnych od strony północnej z uwzględnieniem odpowiednich spadków jak dla pochylni na zewnątrz, bez przekrycia 6%. Konstrukcję pochylni stanowią ławy fundamentowe posadowione -1,0 m poniżej poziomu terenu wylane na 0,1 m powyżej poziomu terenu. Fundamenty zabezpieczone przeciwwilgociowo masą asfaltowo kauczukową. Zbrojenie ław stanowią pręty fi10 ze stali A-I, beton C20/25.

Mrozoodporność: F125 Posadzkę stanowią następujące warstwy: i. Kostka betonowa ii. Podsypka z piasku o frakcji do 2 mm o wskaźniku zagęszczenia Is=0,97 i grubości min. 3 cm iii.

9 Ze względu na zmienny poziom posadzki pochylni na ławach fundamentowych należy wykonać mur z cegieł pełnych o klasie 7,5 tak aby zapewnić wysokość muru co najmniej 7 cm powyżej poziomu posadzki pochylni. Posadzkę pochylni należy wykonać analogicznie jak w przypadku posadzki dla tarasu 37,00 m 2 Bariery ochronne zaprojektowano jako systemowe z aluminium malowanego proszkowo. Mocowanie słupka bariery w murze za pomocą wklejanej kotwy M12 na głębokość 20 cm patrz karty katalogowe. e. Poręcze Istniejące poręcze stalowe należy oczyścić z zalegającej rdzy oraz luźno przylegającej farby. Przed pomalowaniem powierzchnię należy przygotować poprzez przetarcie rozpuszczalnikiem oraz pomalowanie farbą podkładową. Dopuszcza się zastosowanie jednowarstwowej farby, która przewidziana jest do nakładania na rdzę. 7. Etapowość inwestycji Prace remontowe podzielone zostały na 2 etapy zgodnie z zawartą umową. a. Etap I Pierwszy etap dotyczy prac, które trzeba wykonać z uwagi na bezpieczeństwo użytkowania konstrukcji oraz dostosowania obiektów do wymagań warunków technicznych tj. wykonanie renowacji murów oporowych oraz wykonanie podjazdu dla niepełnosprawnych. b. Etap II Drugi etap jest kontynuacją etapu pierwszego i dotyczy wymiany posadzki i remontu schodów.

Mocowanie słupka bariery w murze za pomocą wklejanej kotwy M12 na głębokość 20 cm patrz karty katalogowe. e.

10 C. Załączniki 1. Karta Katalogowa 1 Balustrada dla niepełnosprawnych.

11 2. Karta Katalogowa 2 Mocowanie balustrady do podłoża.
