1 Biuro Projektów EP ROAD Eliza Podkalicka Legnica, ul. Kard. B. Kominka 10/6 INWESTOR Zarząd Dróg i Utrzymania Miasta ul. Długa 49, Wrocław NAZWA ZADANIA ULICA RÓWNOŚCI WYRÓWNANIE I UTWARDZENIE NAWIERZCHNI DROGI UL. SOSNOWIECKIEJ NAZWA OPRACOWANIA PRZEDMIAR ROBÓT BRANŻA DROGOWA STADIUM DOKUMENTACJI PROJEKT WYKONAWCZY Kod CPV Roboty w zakresie budowy dróg Zespół projektowy Imię i Nazwisko Specjalność nr uprawnień Podpis Data Projektant mgr inż. Marek Husarz drogowa 208/DOŚ/06 bez ograniczeń Sprawdzający mgr inż. Eliza Podkalicka drogowa 44DOŚ/04 bez ograniczeń

2 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Zadanie : "Ulica Równości" - wyrównanie i utwardzenie nawierzchni ul. Sosnowieckiej Zadanie : Roboty drogowe Inwestor : Zarząd Dróg i Utrzymania Miasta we Wrocławiu ul. Długa 49, Wrocław Wykonawca : Biuro Projektów "EP ROAD" Eliza Podkalicka ul. Kard. B. Kominka 10/ Legnica Uwagi : W kosztorysie brak podatku VAT. Opracował : mgr inż. Marek Husarz Sprawdził : mgr inż. Eliza Podkalicka

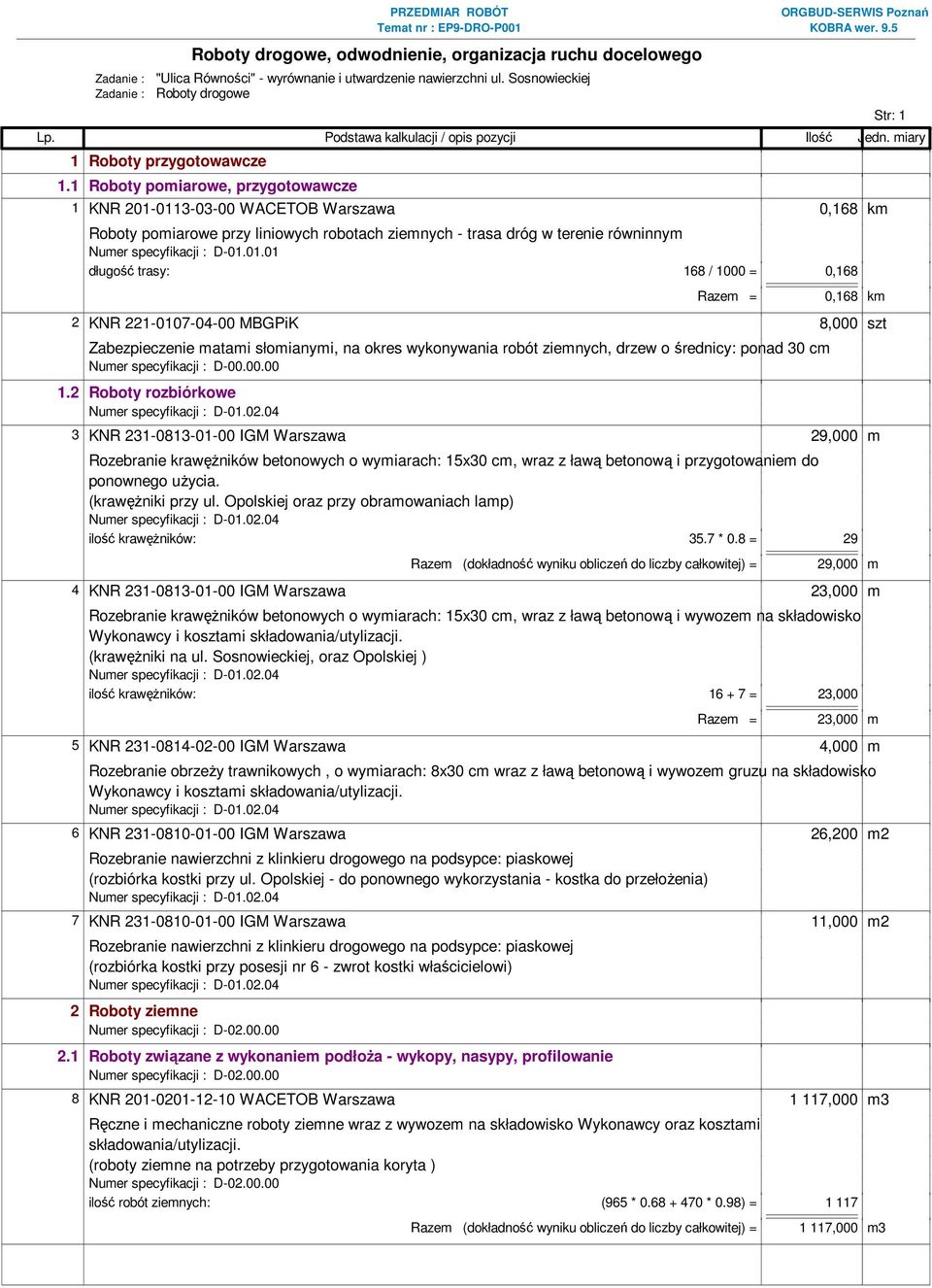

3 Zadanie : "Ulica Równości" - wyrównanie i utwardzenie nawierzchni ul. Sosnowieckiej Zadanie : Roboty drogowe 1 Roboty przygotowawcze 1.1 Roboty pomiarowe, przygotowawcze 1 KNR WACETOB Warszawa 0,168 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym Numer specyfikacji : D długość trasy: 168 / 1000 = 0,168 Razem = 0,168 km 2 KNR MBGPiK 8,000 szt Zabezpieczenie matami słomianymi, na okres wykonywania robót ziemnych, drzew o średnicy: ponad 30 cm Numer specyfikacji : D Roboty rozbiórkowe 3 KNR IGM Warszawa 29,000 m Rozebranie krawężników betonowych o wymiarach: 15x30 cm, wraz z ławą betonową i przygotowaniem do ponownego użycia. (krawężniki przy ul. Opolskiej oraz przy obramowaniach lamp) ilość krawężników: 35.7 * 0.8 = 29 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 29,000 m 4 KNR IGM Warszawa 23,000 m Rozebranie krawężników betonowych o wymiarach: 15x30 cm, wraz z ławą betonową i wywozem na składowisko Wykonawcy i kosztami składowania/utylizacji. (krawężniki na ul. Sosnowieckiej, oraz Opolskiej ) ilość krawężników: = 23,000 Razem = 23,000 m 5 KNR IGM Warszawa 4,000 m Rozebranie obrzeży trawnikowych, o wymiarach: 8x30 cm wraz z ławą betonową i wywozem gruzu na składowisko Wykonawcy i kosztami składowania/utylizacji. 6 KNR IGM Warszawa 26,200 m2 Rozebranie nawierzchni z klinkieru drogowego na podsypce: piaskowej (rozbiórka kostki przy ul. Opolskiej - do ponownego wykorzystania - kostka do przełożenia) 7 KNR IGM Warszawa 11,000 m2 Rozebranie nawierzchni z klinkieru drogowego na podsypce: piaskowej (rozbiórka kostki przy posesji nr 6 - zwrot kostki właścicielowi) 2 Roboty ziemne 2.1 Roboty związane z wykonaniem podłoża - wykopy, nasypy, profilowanie 8 KNR WACETOB Warszawa 1 117,000 m3 Ręczne i mechaniczne roboty ziemne wraz z wywozem na składowisko Wykonawcy oraz kosztami składowania/utylizacji. (roboty ziemne na potrzeby przygotowania koryta ) ilość robót ziemnych: (965 * * 0.98) = Razem (dokładność wyniku obliczeń do liczby całkowitej) = 1 117,000 m3 Str: 1

4 2. Roboty ziemne 2.2. Wzmocnienie podłoża 2.2 Wzmocnienie podłoża 9 kalk. własna 1 449,000 m2 Wykonanie w-wy wzmocnienia podłoża za pomocą kruszywa stabilizowanego cementem - Rm=2.5 MPa - gr. 15 cm (stabilizacja gotowa z węzła betoniarskiego) Numer specyfikacji : D powierzchnia wzmocnienia pod ciągiem piezo-jezdnym: 1449 = 1 449,00 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 1 449,000 m2 10 KNR IGM Warszawa 1 435,000 m2 Warstwy odsączające - całkowita gr. 22 cm Numer specyfikacji : D powierzchnia ciągu pieszo-jezdnego: 1407 = poszerzenie pod krawężnikami: ( ) * 0.3 = 28 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 1 435,000 m2 11 KNR MRiGŻ 158,000 m Ułożenie drenażu z rur z tworzyw sztucznych w zwojach, o średnicy nominalnej: 80 mm (ułożenie drenażu w w-wie odsączajacej i wpięcie go do wpustów) Numer specyfikacji : D Wykonanie odwodnienia 12 KNR WACETOB Warszawa 20,000 m3 Ręczne i mechaniczne roboty ziemne z odpowiednim zabezpieczeniem wykopów wraz z wywozem na składowisko Wykonawcy oraz kosztami składowania/utylizacji. (roboty ziemne na potrzeby wykonania studni i wpustów ) ilość robót ziemnych dla wpustów: ( ) * 0.8 * 0.8 * 5 = 3 ilość robót ziemnych dla studni fi 800: ( ) * 1 * 1 * 2 = 4 ilość robót ziemnych dla studni fi 1000: ( ) * 1.2 * 1.2 * 1 = 3 ilość robót ziemnych dla studni fi 1500: ( ) * 1.7 * 1.7 * 2 = 10 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 20,000 m3 13 KNR IZOiEPB ORGBUD W-wa 5,000 szt Wykonanie kompletnych wpustów ulicznych. 14 kalk. własna 2,000 szt Studnie chłonne z kręgów żelbetowych, o średnicy: 0,8 m i głębokości 2,5 m 15 kalk. własna 1,000 szt Studnie chłonne z kręgów żelbetowych, o średnicy: 1,0 m i głębokości 2,5 m 16 kalk. własna 2,000 szt Studnie chłonne z kręgów żelbetowych, o średnicy: 1,5 m i głębokości 2,5 m 17 KNR WACETOB Warszawa 22,000 m Rurociągi z rur ciśnieniowych PCW łączonych na wcisk /rury łącznie z uszczelką/, przy średnicy zewnętrznej rur: 160 mm (wykonanie przykanalików) 18 KNNR MRRiB 12,000 m3 Wykonanie zasypki przy studniach i wpustach oraz przykanalikach (wykonanie zasypki kanalizacji deszczowej ) ilość zasyoki: 20 - (5 * 3.14 * 0.25 * 0.25 * * 3.14 * 0.4 * 0.4 * * 3.14 * 0.5 * 0.5 * * 3.14 * 0.75 * 0.75 * 1.8) + 22 * 0.3 * 0.3 = 12 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 12,000 m3 Str: 2

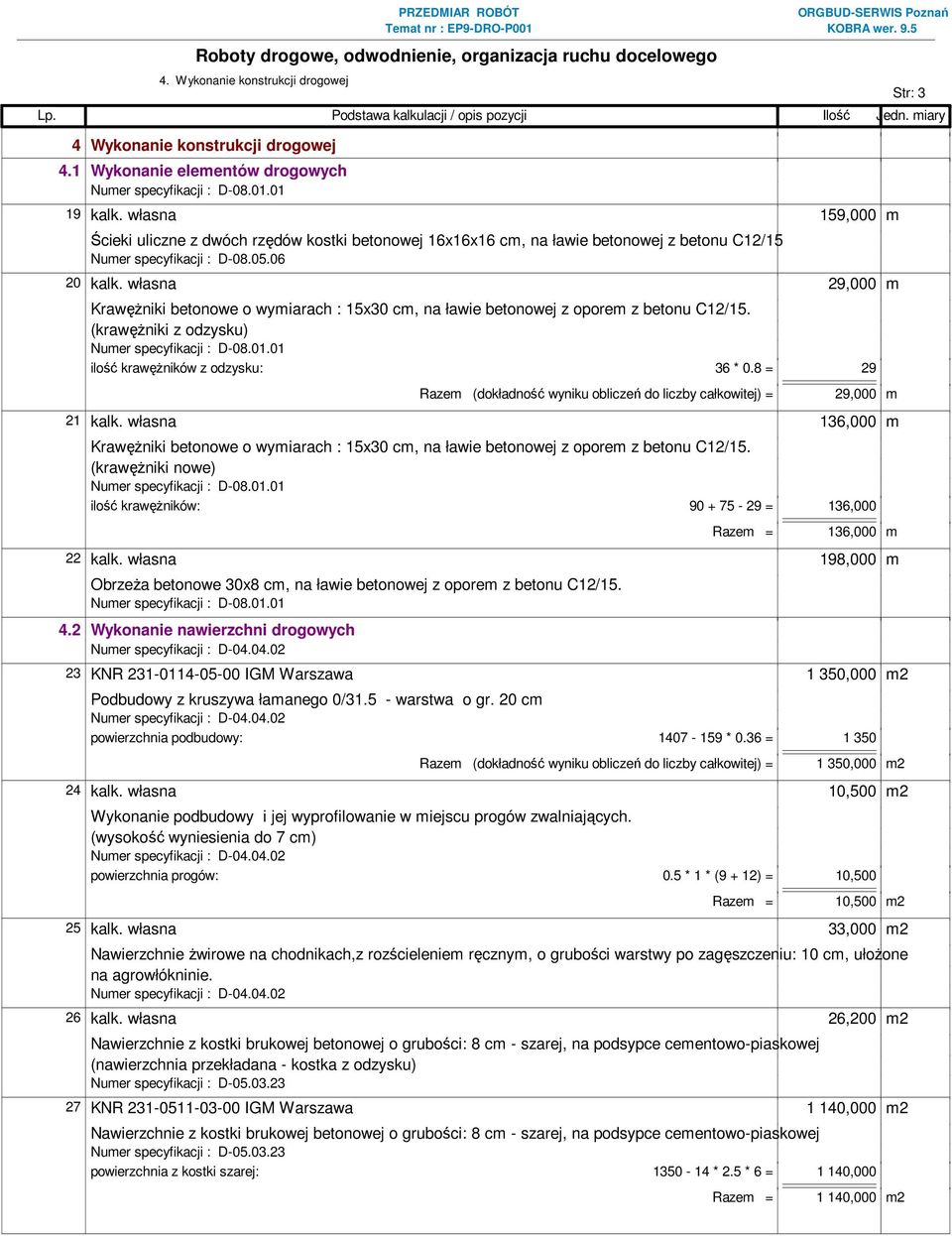

5 4. Wykonanie konstrukcji drogowej 4 Wykonanie konstrukcji drogowej 4.1 Wykonanie elementów drogowych 19 kalk. własna 159,000 m Ścieki uliczne z dwóch rzędów kostki betonowej 16x16x16 cm, na ławie betonowej z betonu C12/15 Numer specyfikacji : D kalk. własna 29,000 m Krawężniki betonowe o wymiarach : 15x30 cm, na ławie betonowej z oporem z betonu C12/15. (krawężniki z odzysku) ilość krawężników z odzysku: 36 * 0.8 = 29 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 29,000 m 21 kalk. własna 136,000 m Krawężniki betonowe o wymiarach : 15x30 cm, na ławie betonowej z oporem z betonu C12/15. (krawężniki nowe) ilość krawężników: = 136,000 Razem = 136,000 m 22 kalk. własna 198,000 m Obrzeża betonowe 30x8 cm, na ławie betonowej z oporem z betonu C12/ Wykonanie nawierzchni drogowych 23 KNR IGM Warszawa 1 350,000 m2 Podbudowy z kruszywa łamanego 0/ warstwa o gr. 20 cm powierzchnia podbudowy: * 0.36 = Razem (dokładność wyniku obliczeń do liczby całkowitej) = 1 350,000 m2 24 kalk. własna 10,500 m2 Wykonanie podbudowy i jej wyprofilowanie w miejscu progów zwalniających. (wysokość wyniesienia do 7 cm) powierzchnia progów: 0.5 * 1 * (9 + 12) = 10,500 Razem = 10,500 m2 25 kalk. własna 33,000 m2 Nawierzchnie żwirowe na chodnikach,z rozścieleniem ręcznym, o grubości warstwy po zagęszczeniu: 10 cm, ułożone na agrowłókninie. 26 kalk. własna 26,200 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej (nawierzchnia przekładana - kostka z odzysku) Numer specyfikacji : D KNR IGM Warszawa 1 140,000 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej Numer specyfikacji : D powierzchnia z kostki szarej: * 2.5 * 6 = 1 140,000 Razem = 1 140,000 m2 Str: 3

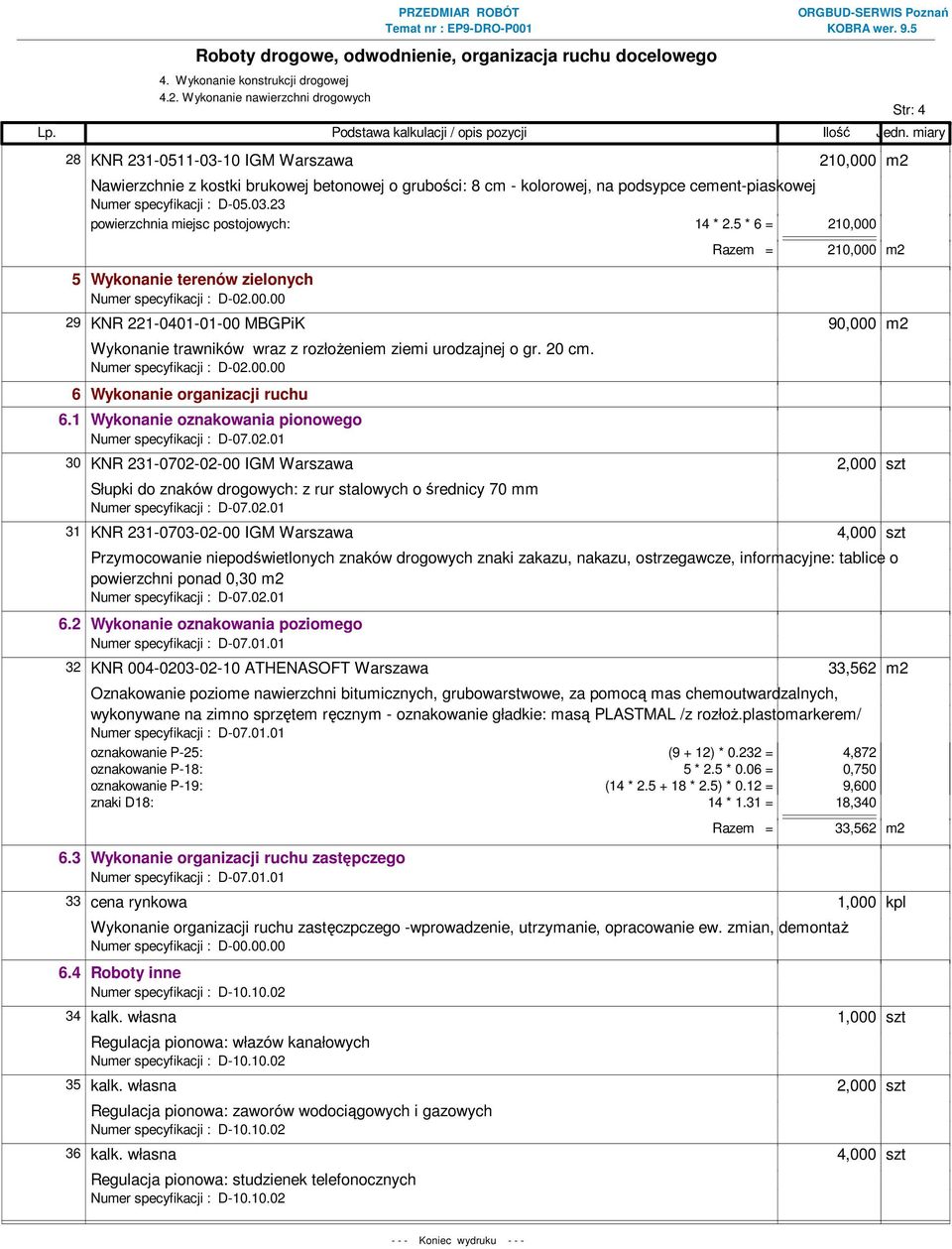

6 4. Wykonanie konstrukcji drogowej 4.2. Wykonanie nawierzchni drogowych 28 KNR IGM Warszawa 210,000 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - kolorowej, na podsypce cement-piaskowej Numer specyfikacji : D powierzchnia miejsc postojowych: 14 * 2.5 * 6 = 210,000 5 Wykonanie terenów zielonych Razem = 210,000 m2 29 KNR MBGPiK 90,000 m2 Wykonanie trawników wraz z rozłożeniem ziemi urodzajnej o gr. 20 cm. 6 Wykonanie organizacji ruchu 6.1 Wykonanie oznakowania pionowego Numer specyfikacji : D KNR IGM Warszawa 2,000 szt Słupki do znaków drogowych: z rur stalowych o średnicy 70 mm Numer specyfikacji : D KNR IGM Warszawa 4,000 szt Przymocowanie niepodświetlonych znaków drogowych znaki zakazu, nakazu, ostrzegawcze, informacyjne: tablice o powierzchni ponad 0,30 m2 Numer specyfikacji : D Wykonanie oznakowania poziomego Numer specyfikacji : D KNR ATHENASOFT Warszawa 33,562 m2 Oznakowanie poziome nawierzchni bitumicznych, grubowarstwowe, za pomocą mas chemoutwardzalnych, wykonywane na zimno sprzętem ręcznym - oznakowanie gładkie: masą PLASTMAL /z rozłoż.plastomarkerem/ Numer specyfikacji : D oznakowanie P-25: (9 + 12) * = 4,872 oznakowanie P-18: 5 * 2.5 * 0.06 = 0,750 oznakowanie P-19: (14 * * 2.5) * 0.12 = 9,600 znaki D18: 14 * 1.31 = 18, Wykonanie organizacji ruchu zastępczego Numer specyfikacji : D Razem = 33,562 m2 33 cena rynkowa 1,000 kpl Wykonanie organizacji ruchu zastęczpczego -wprowadzenie, utrzymanie, opracowanie ew. zmian, demontaż Numer specyfikacji : D Roboty inne 34 kalk. własna 1,000 szt Regulacja pionowa: włazów kanałowych 35 kalk. własna 2,000 szt Regulacja pionowa: zaworów wodociągowych i gazowych 36 kalk. własna 4,000 szt Regulacja pionowa: studzienek telefonocznych Str: Koniec wydruku - - -
