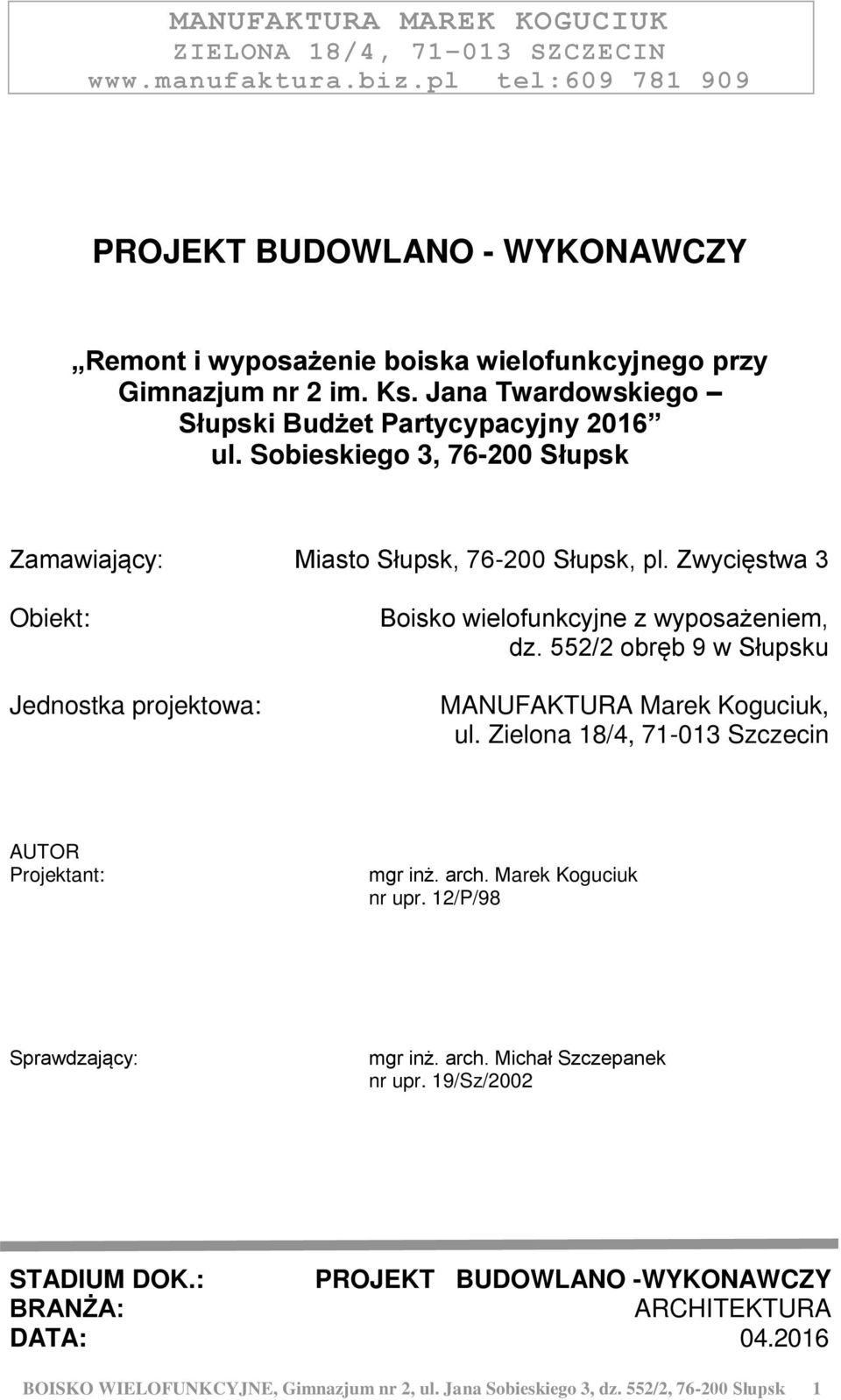

1 PROJEKT BUDOWLANO - WYKONAWCZY Remont i wyposażenie boiska wielofunkcyjnego przy Gimnazjum nr 2 im. Ks. Jana Twardowskiego Słupski Budżet Partycypacyjny 2016 ul. Sobieskiego 3, Słupsk Zamawiający: Miasto Słupsk, Słupsk, pl. Zwycięstwa 3 Obiekt: Jednostka projektowa: Boisko wielofunkcyjne z wyposażeniem, dz. 552/2 obręb 9 w Słupsku MANUFAKTURA Marek Koguciuk, ul. Zielona 18/4, Szczecin AUTOR Projektant: mgr inż. arch. Marek Koguciuk nr upr. 12/P/98 Sprawdzający: mgr inż. arch. Michał Szczepanek nr upr. 19/Sz/2002 STADIUM DOK.: PROJEKT BUDOWLANO -WYKONAWCZY BRANŻA: ARCHITEKTURA DATA: BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 1

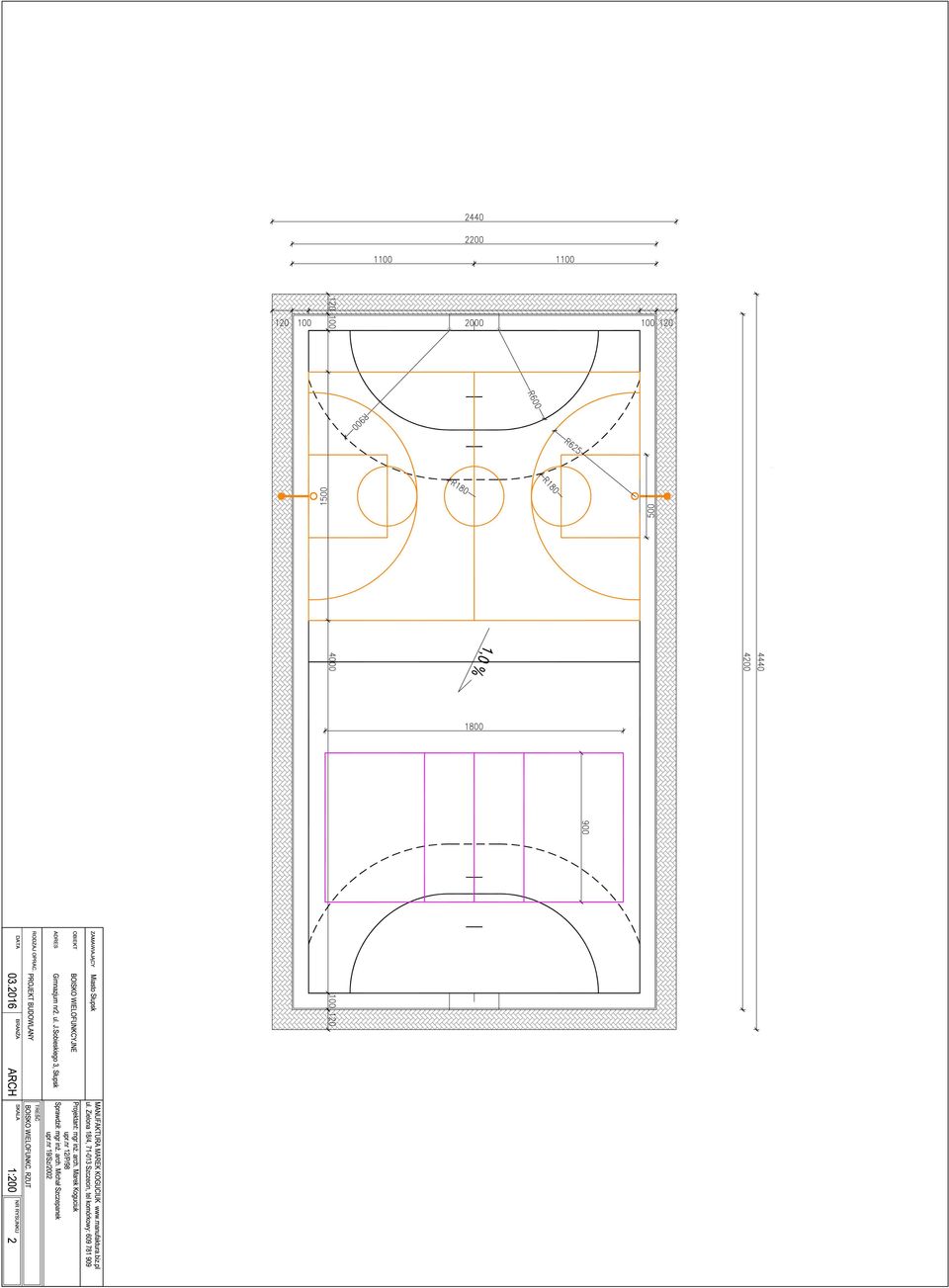

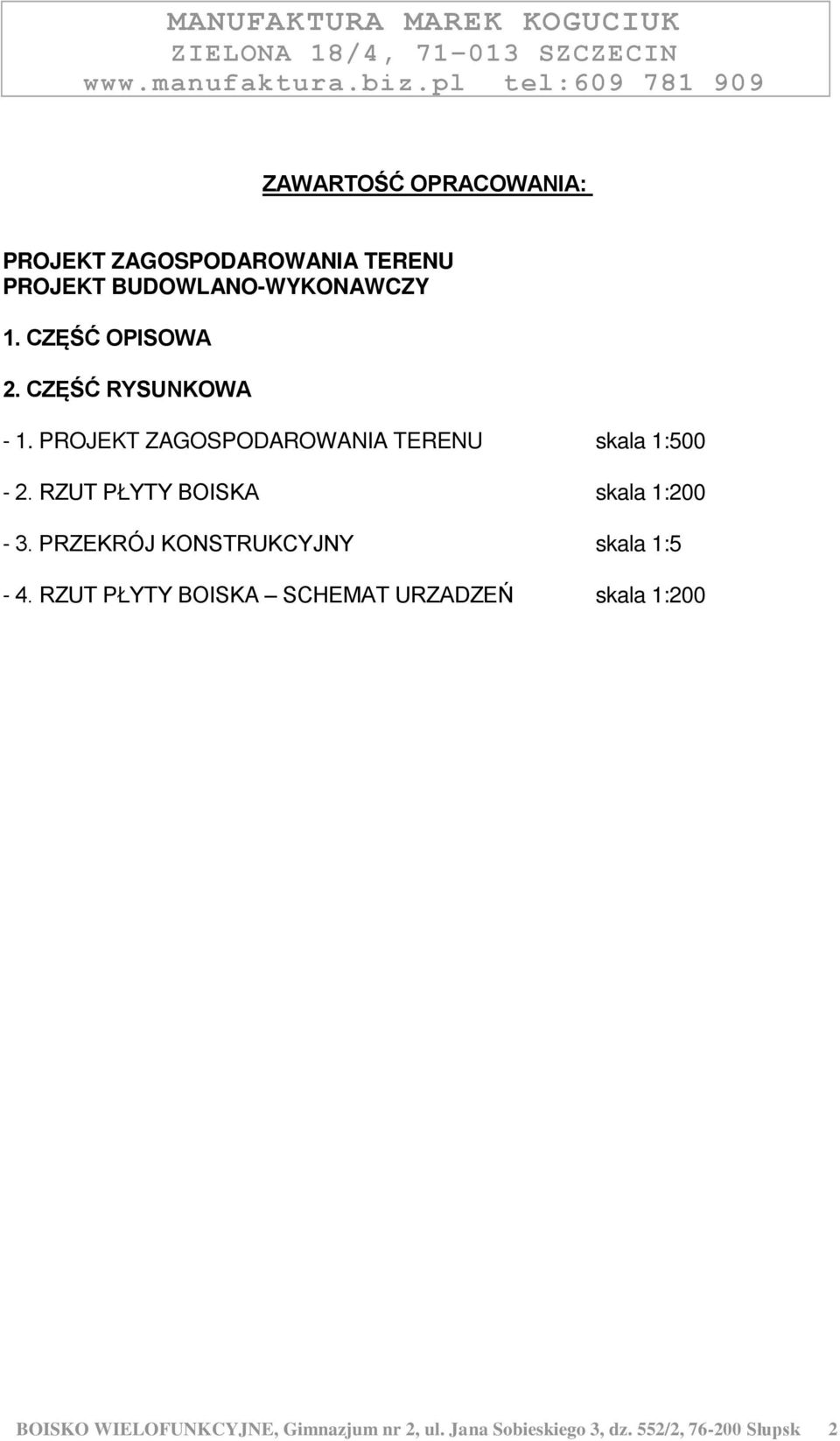

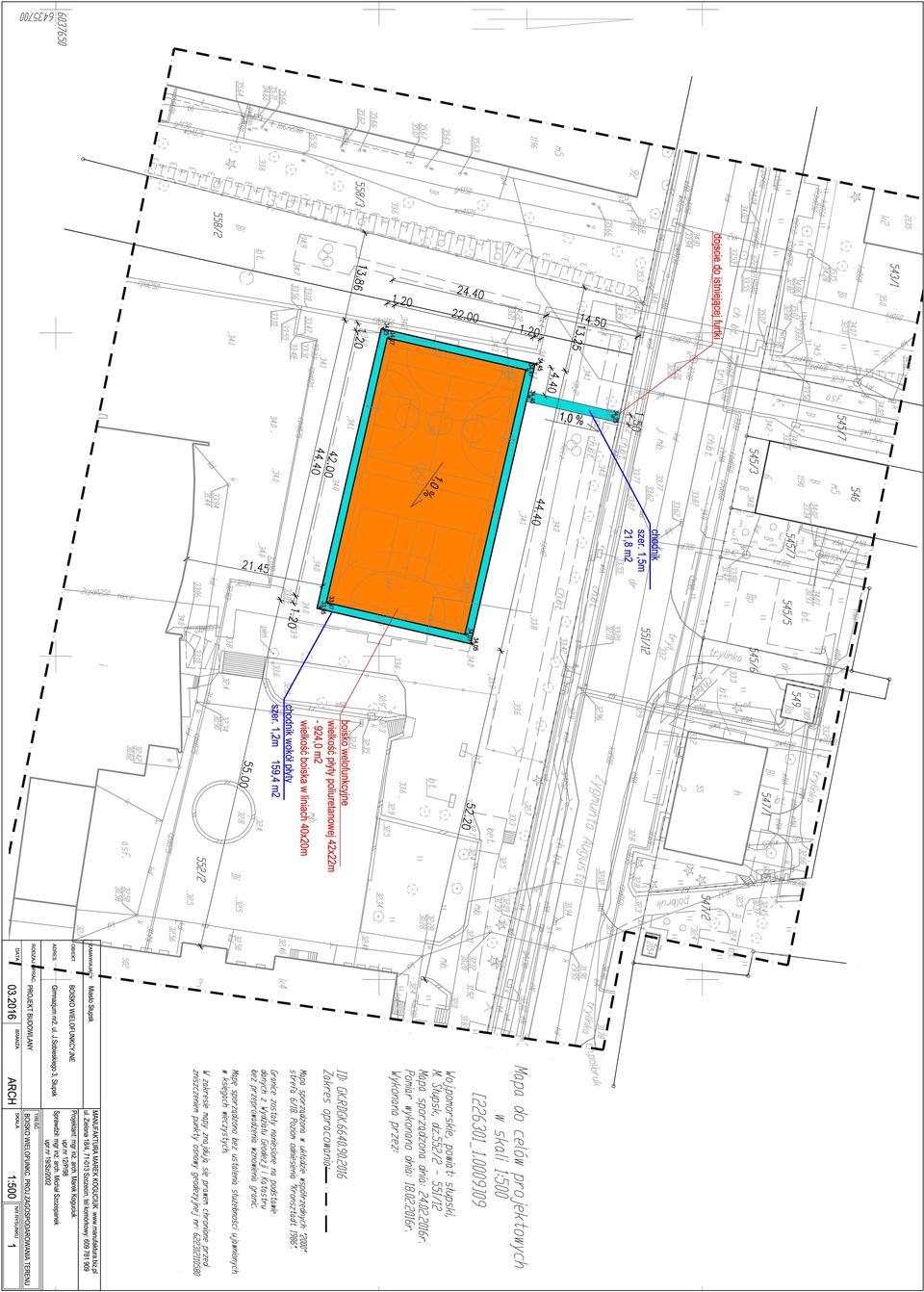

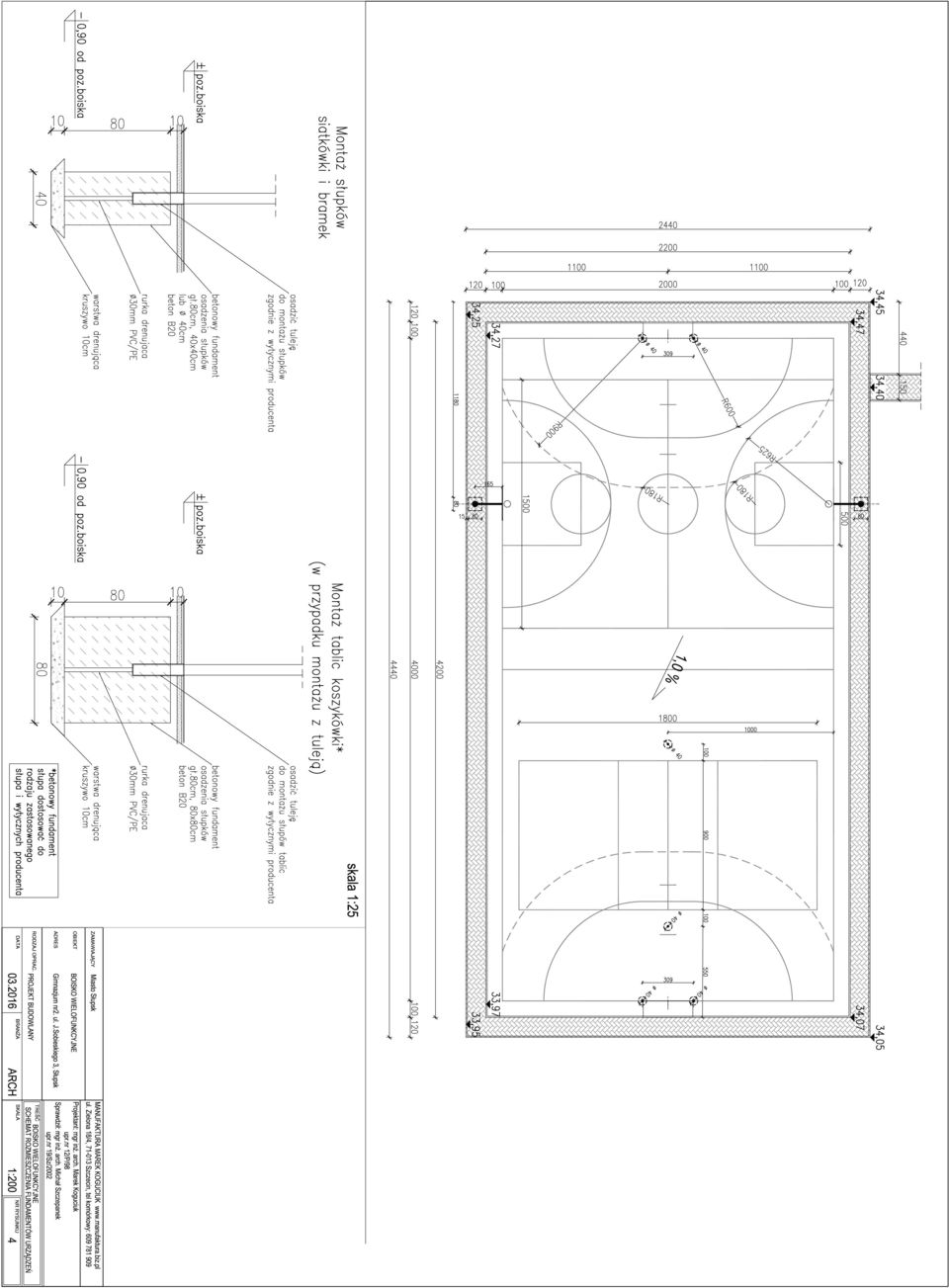

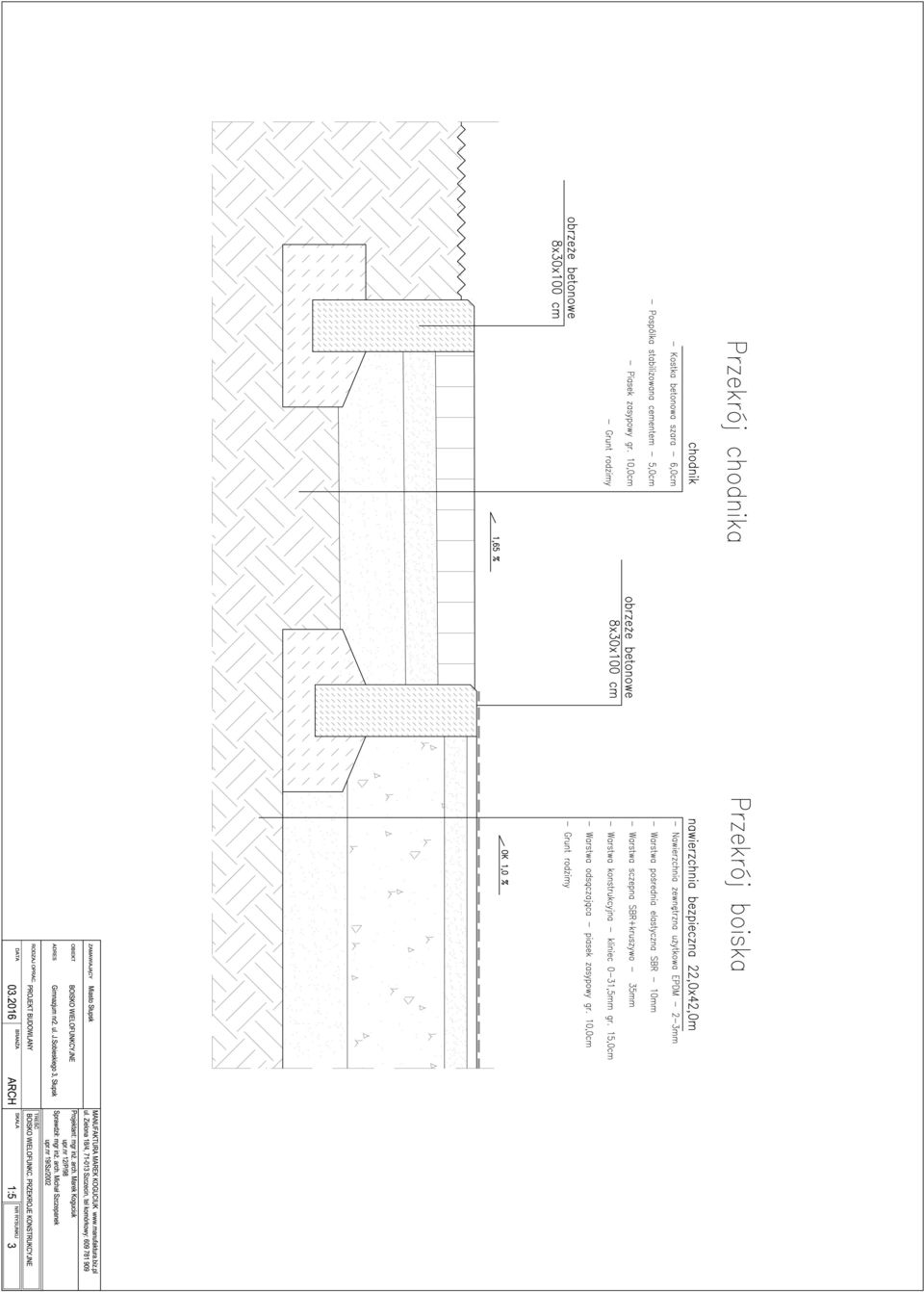

2 ZAWARTOŚĆ OPRACOWANIA: PROJEKT ZAGOSPODAROWANIA TERENU PROJEKT BUDOWLANO-WYKONAWCZY 1. CZĘŚĆ OPISOWA 2. CZĘŚĆ RYSUNKOWA - 1. PROJEKT ZAGOSPODAROWANIA TERENU skala 1: RZUT PŁYTY BOISKA skala 1: PRZEKRÓJ KONSTRUKCYJNY skala 1:5-4. RZUT PŁYTY BOISKA SCHEMAT URZADZEŃ skala 1:200 BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 2

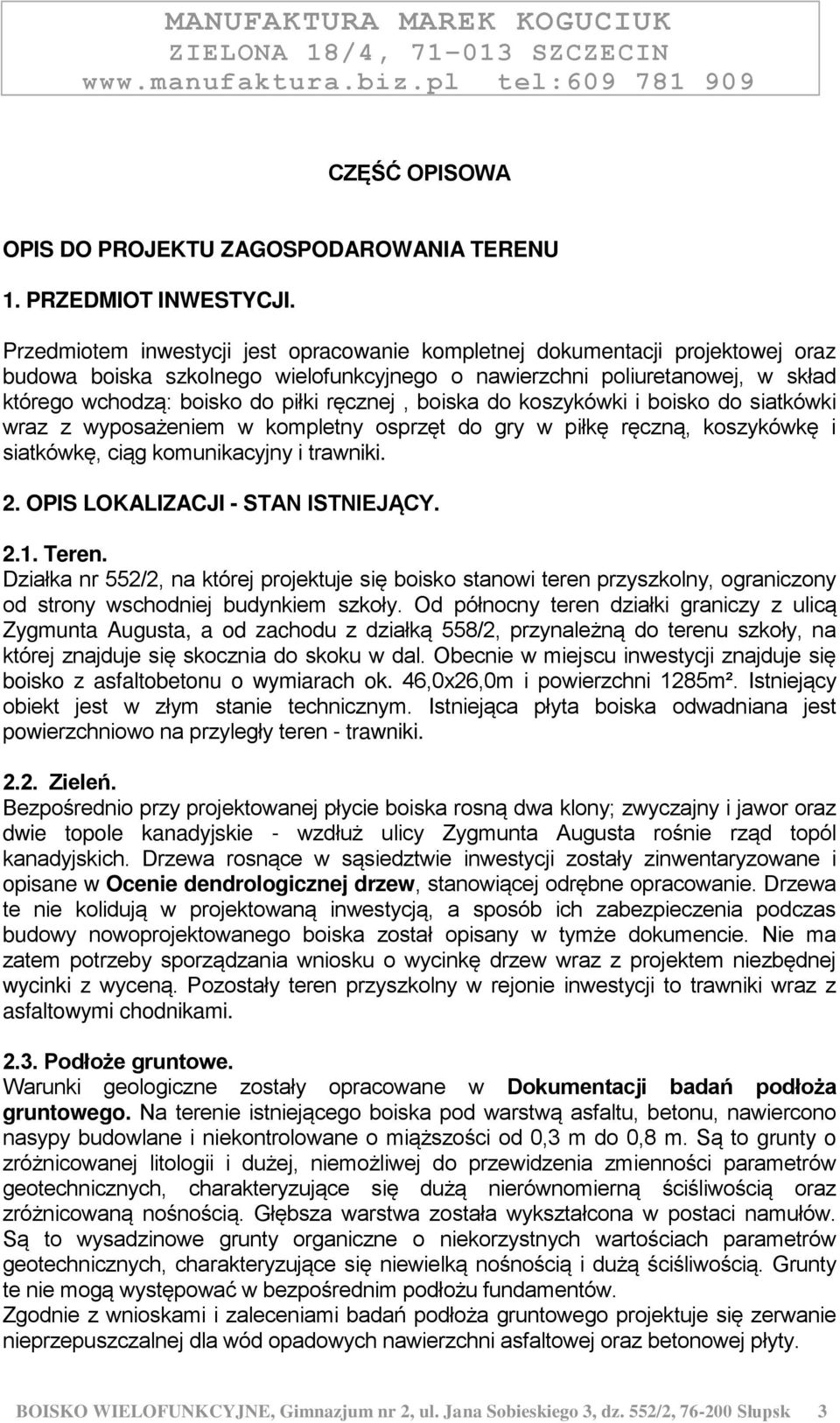

3 CZĘŚĆ OPISOWA OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1. PRZEDMIOT INWESTYCJI. Przedmiotem inwestycji jest opracowanie kompletnej dokumentacji projektowej oraz budowa boiska szkolnego wielofunkcyjnego o nawierzchni poliuretanowej, w skład którego wchodzą: boisko do piłki ręcznej, boiska do koszykówki i boisko do siatkówki wraz z wyposażeniem w kompletny osprzęt do gry w piłkę ręczną, koszykówkę i siatkówkę, ciąg komunikacyjny i trawniki. 2. OPIS LOKALIZACJI - STAN ISTNIEJĄCY Teren. Działka nr 552/2, na której projektuje się boisko stanowi teren przyszkolny, ograniczony od strony wschodniej budynkiem szkoły. Od północny teren działki graniczy z ulicą Zygmunta Augusta, a od zachodu z działką 558/2, przynależną do terenu szkoły, na której znajduje się skocznia do skoku w dal. Obecnie w miejscu inwestycji znajduje się boisko z asfaltobetonu o wymiarach ok. 46,0x26,0m i powierzchni 1285m². Istniejący obiekt jest w złym stanie technicznym. Istniejąca płyta boiska odwadniana jest powierzchniowo na przyległy teren - trawniki Zieleń. Bezpośrednio przy projektowanej płycie boiska rosną dwa klony; zwyczajny i jawor oraz dwie topole kanadyjskie - wzdłuż ulicy Zygmunta Augusta rośnie rząd topól kanadyjskich. Drzewa rosnące w sąsiedztwie inwestycji zostały zinwentaryzowane i opisane w Ocenie dendrologicznej drzew, stanowiącej odrębne opracowanie. Drzewa te nie kolidują w projektowaną inwestycją, a sposób ich zabezpieczenia podczas budowy nowoprojektowanego boiska został opisany w tymże dokumencie. Nie ma zatem potrzeby sporządzania wniosku o wycinkę drzew wraz z projektem niezbędnej wycinki z wyceną. Pozostały teren przyszkolny w rejonie inwestycji to trawniki wraz z asfaltowymi chodnikami Podłoże gruntowe. Warunki geologiczne zostały opracowane w Dokumentacji badań podłoża gruntowego. Na terenie istniejącego boiska pod warstwą asfaltu, betonu, nawiercono nasypy budowlane i niekontrolowane o miąższości od 0,3 m do 0,8 m. Są to grunty o zróżnicowanej litologii i dużej, niemożliwej do przewidzenia zmienności parametrów geotechnicznych, charakteryzujące się dużą nierównomierną ściśliwością oraz zróżnicowaną nośnością. Głębsza warstwa została wykształcona w postaci namułów. Są to wysadzinowe grunty organiczne o niekorzystnych wartościach parametrów geotechnicznych, charakteryzujące się niewielką nośnością i dużą ściśliwością. Grunty te nie mogą występować w bezpośrednim podłożu fundamentów. Zgodnie z wnioskami i zaleceniami badań podłoża gruntowego projektuje się zerwanie nieprzepuszczalnej dla wód opadowych nawierzchni asfaltowej oraz betonowej płyty. BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 3

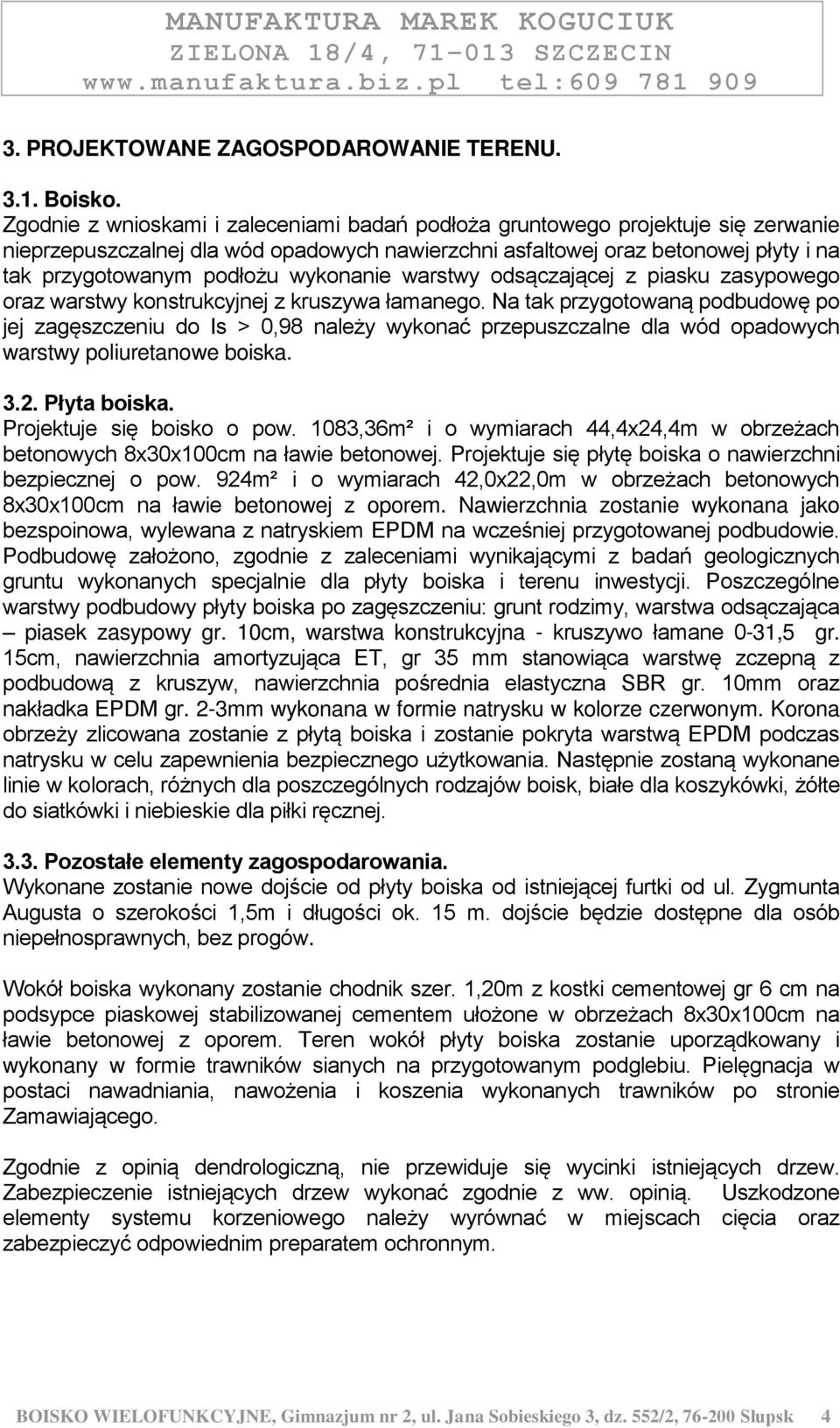

4 3. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Boisko. Zgodnie z wnioskami i zaleceniami badań podłoża gruntowego projektuje się zerwanie nieprzepuszczalnej dla wód opadowych nawierzchni asfaltowej oraz betonowej płyty i na tak przygotowanym podłożu wykonanie warstwy odsączającej z piasku zasypowego oraz warstwy konstrukcyjnej z kruszywa łamanego. Na tak przygotowaną podbudowę po jej zagęszczeniu do Is > 0,98 należy wykonać przepuszczalne dla wód opadowych warstwy poliuretanowe boiska Płyta boiska. Projektuje się boisko o pow. 1083,36m² i o wymiarach 44,4x24,4m w obrzeżach betonowych 8x30x100cm na ławie betonowej. Projektuje się płytę boiska o nawierzchni bezpiecznej o pow. 924m² i o wymiarach 42,0x22,0m w obrzeżach betonowych 8x30x100cm na ławie betonowej z oporem. Nawierzchnia zostanie wykonana jako bezspoinowa, wylewana z natryskiem EPDM na wcześniej przygotowanej podbudowie. Podbudowę założono, zgodnie z zaleceniami wynikającymi z badań geologicznych gruntu wykonanych specjalnie dla płyty boiska i terenu inwestycji. Poszczególne warstwy podbudowy płyty boiska po zagęszczeniu: grunt rodzimy, warstwa odsączająca piasek zasypowy gr. 10cm, warstwa konstrukcyjna - kruszywo łamane 0-31,5 gr. 15cm, nawierzchnia amortyzująca ET, gr 35 mm stanowiąca warstwę zczepną z podbudową z kruszyw, nawierzchnia pośrednia elastyczna SBR gr. 10mm oraz nakładka EPDM gr. 2-3mm wykonana w formie natrysku w kolorze czerwonym. Korona obrzeży zlicowana zostanie z płytą boiska i zostanie pokryta warstwą EPDM podczas natrysku w celu zapewnienia bezpiecznego użytkowania. Następnie zostaną wykonane linie w kolorach, różnych dla poszczególnych rodzajów boisk, białe dla koszykówki, żółte do siatkówki i niebieskie dla piłki ręcznej Pozostałe elementy zagospodarowania. Wykonane zostanie nowe dojście od płyty boiska od istniejącej furtki od ul. Zygmunta Augusta o szerokości 1,5m i długości ok. 15 m. dojście będzie dostępne dla osób niepełnosprawnych, bez progów. Wokół boiska wykonany zostanie chodnik szer. 1,20m z kostki cementowej gr 6 cm na podsypce piaskowej stabilizowanej cementem ułożone w obrzeżach 8x30x100cm na ławie betonowej z oporem. Teren wokół płyty boiska zostanie uporządkowany i wykonany w formie trawników sianych na przygotowanym podglebiu. Pielęgnacja w postaci nawadniania, nawożenia i koszenia wykonanych trawników po stronie Zamawiającego. Zgodnie z opinią dendrologiczną, nie przewiduje się wycinki istniejących drzew. Zabezpieczenie istniejących drzew wykonać zgodnie z ww. opinią. Uszkodzone elementy systemu korzeniowego należy wyrównać w miejscach cięcia oraz zabezpieczyć odpowiednim preparatem ochronnym. BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 4

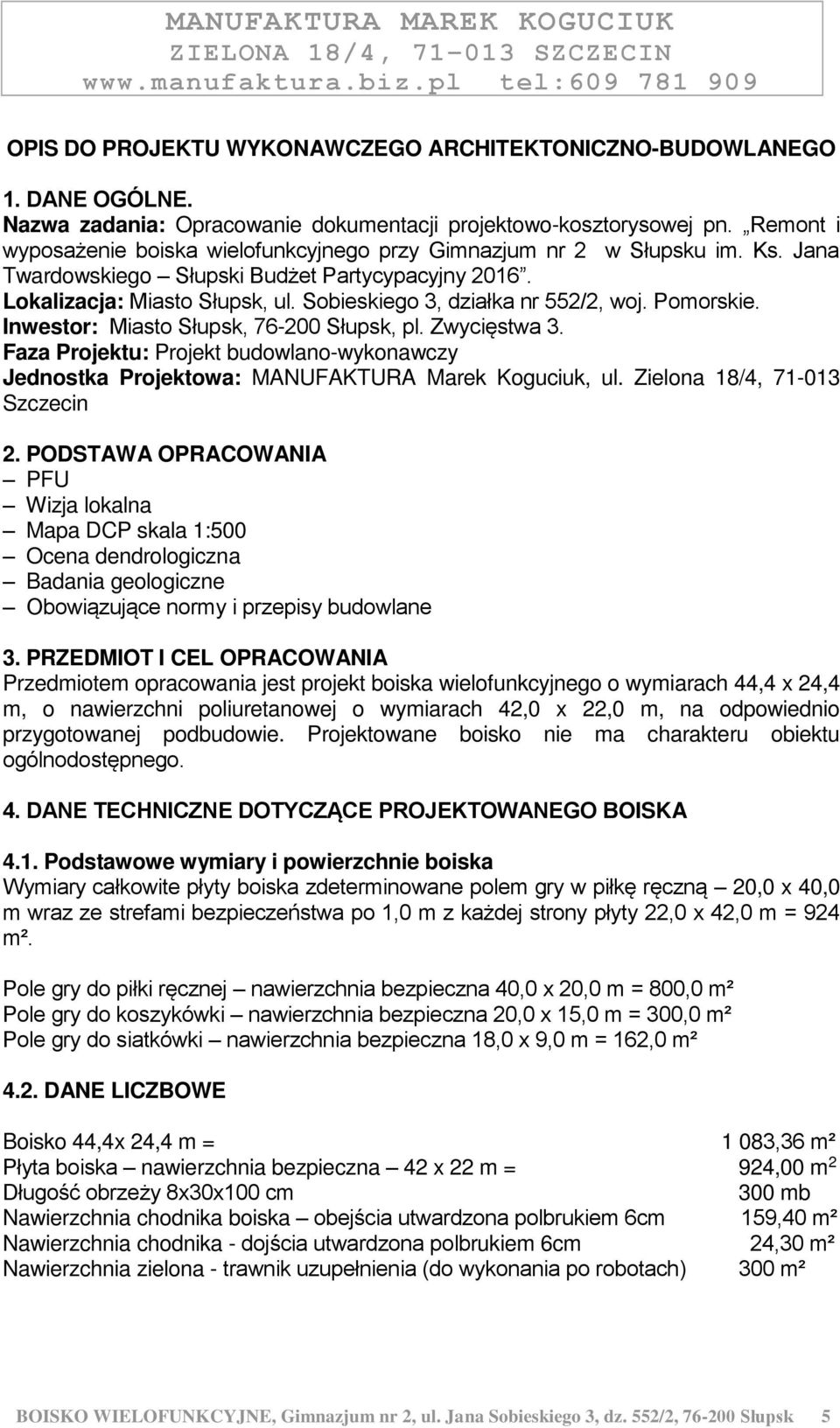

5 OPIS DO PROJEKTU WYKONAWCZEGO ARCHITEKTONICZNO-BUDOWLANEGO 1. DANE OGÓLNE. Nazwa zadania: Opracowanie dokumentacji projektowo-kosztorysowej pn. Remont i wyposażenie boiska wielofunkcyjnego przy Gimnazjum nr 2 w Słupsku im. Ks. Jana Twardowskiego Słupski Budżet Partycypacyjny Lokalizacja: Miasto Słupsk, ul. Sobieskiego 3, działka nr 552/2, woj. Pomorskie. Inwestor: Miasto Słupsk, Słupsk, pl. Zwycięstwa 3. Faza Projektu: Projekt budowlano-wykonawczy Jednostka Projektowa: MANUFAKTURA Marek Koguciuk, ul. Zielona 18/4, Szczecin 2. PODSTAWA OPRACOWANIA PFU Wizja lokalna Mapa DCP skala 1:500 Ocena dendrologiczna Badania geologiczne Obowiązujące normy i przepisy budowlane 3. PRZEDMIOT I CEL OPRACOWANIA Przedmiotem opracowania jest projekt boiska wielofunkcyjnego o wymiarach 44,4 x 24,4 m, o nawierzchni poliuretanowej o wymiarach 42,0 x 22,0 m, na odpowiednio przygotowanej podbudowie. Projektowane boisko nie ma charakteru obiektu ogólnodostępnego. 4. DANE TECHNICZNE DOTYCZĄCE PROJEKTOWANEGO BOISKA 4.1. Podstawowe wymiary i powierzchnie boiska Wymiary całkowite płyty boiska zdeterminowane polem gry w piłkę ręczną 20,0 x 40,0 m wraz ze strefami bezpieczeństwa po 1,0 m z każdej strony płyty 22,0 x 42,0 m = 924 m². Pole gry do piłki ręcznej nawierzchnia bezpieczna 40,0 x 20,0 m = 800,0 m² Pole gry do koszykówki nawierzchnia bezpieczna 20,0 x 15,0 m = 300,0 m² Pole gry do siatkówki nawierzchnia bezpieczna 18,0 x 9,0 m = 162,0 m² 4.2. DANE LICZBOWE Boisko 44,4x 24,4 m = 1 083,36 m² Płyta boiska nawierzchnia bezpieczna 42 x 22 m = 924,00 m 2 Długość obrzeży 8x30x100 cm 300 mb Nawierzchnia chodnika boiska obejścia utwardzona polbrukiem 6cm 159,40 m² Nawierzchnia chodnika - dojścia utwardzona polbrukiem 6cm 24,30 m² Nawierzchnia zielona - trawnik uzupełnienia (do wykonania po robotach) 300 m² BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 5

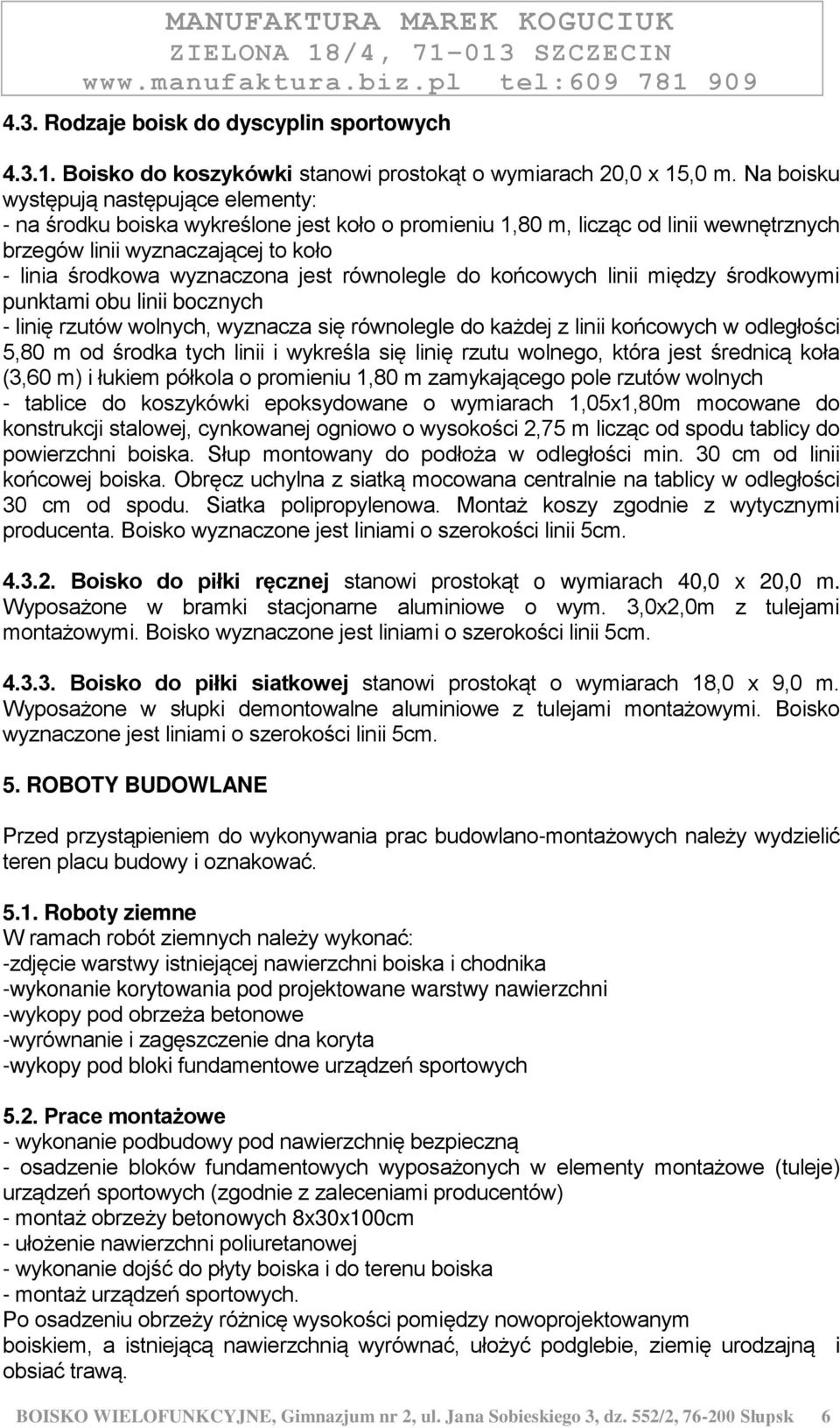

6 4.3. Rodzaje boisk do dyscyplin sportowych Boisko do koszykówki stanowi prostokąt o wymiarach 20,0 x 15,0 m. Na boisku występują następujące elementy: - na środku boiska wykreślone jest koło o promieniu 1,80 m, licząc od linii wewnętrznych brzegów linii wyznaczającej to koło - linia środkowa wyznaczona jest równolegle do końcowych linii między środkowymi punktami obu linii bocznych - linię rzutów wolnych, wyznacza się równolegle do każdej z linii końcowych w odległości 5,80 m od środka tych linii i wykreśla się linię rzutu wolnego, która jest średnicą koła (3,60 m) i łukiem półkola o promieniu 1,80 m zamykającego pole rzutów wolnych - tablice do koszykówki epoksydowane o wymiarach 1,05x1,80m mocowane do konstrukcji stalowej, cynkowanej ogniowo o wysokości 2,75 m licząc od spodu tablicy do powierzchni boiska. Słup montowany do podłoża w odległości min. 30 cm od linii końcowej boiska. Obręcz uchylna z siatką mocowana centralnie na tablicy w odległości 30 cm od spodu. Siatka polipropylenowa. Montaż koszy zgodnie z wytycznymi producenta. Boisko wyznaczone jest liniami o szerokości linii 5cm Boisko do piłki ręcznej stanowi prostokąt o wymiarach 40,0 x 20,0 m. Wyposażone w bramki stacjonarne aluminiowe o wym. 3,0x2,0m z tulejami montażowymi. Boisko wyznaczone jest liniami o szerokości linii 5cm Boisko do piłki siatkowej stanowi prostokąt o wymiarach 18,0 x 9,0 m. Wyposażone w słupki demontowalne aluminiowe z tulejami montażowymi. Boisko wyznaczone jest liniami o szerokości linii 5cm. 5. ROBOTY BUDOWLANE Przed przystąpieniem do wykonywania prac budowlano-montażowych należy wydzielić teren placu budowy i oznakować Roboty ziemne W ramach robót ziemnych należy wykonać: -zdjęcie warstwy istniejącej nawierzchni boiska i chodnika -wykonanie korytowania pod projektowane warstwy nawierzchni -wykopy pod obrzeża betonowe -wyrównanie i zagęszczenie dna koryta -wykopy pod bloki fundamentowe urządzeń sportowych 5.2. Prace montażowe - wykonanie podbudowy pod nawierzchnię bezpieczną - osadzenie bloków fundamentowych wyposażonych w elementy montażowe (tuleje) urządzeń sportowych (zgodnie z zaleceniami producentów) - montaż obrzeży betonowych 8x30x100cm - ułożenie nawierzchni poliuretanowej - wykonanie dojść do płyty boiska i do terenu boiska - montaż urządzeń sportowych. Po osadzeniu obrzeży różnicę wysokości pomiędzy nowoprojektowanym boiskiem, a istniejącą nawierzchnią wyrównać, ułożyć podglebie, ziemię urodzajną i obsiać trawą. BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 6

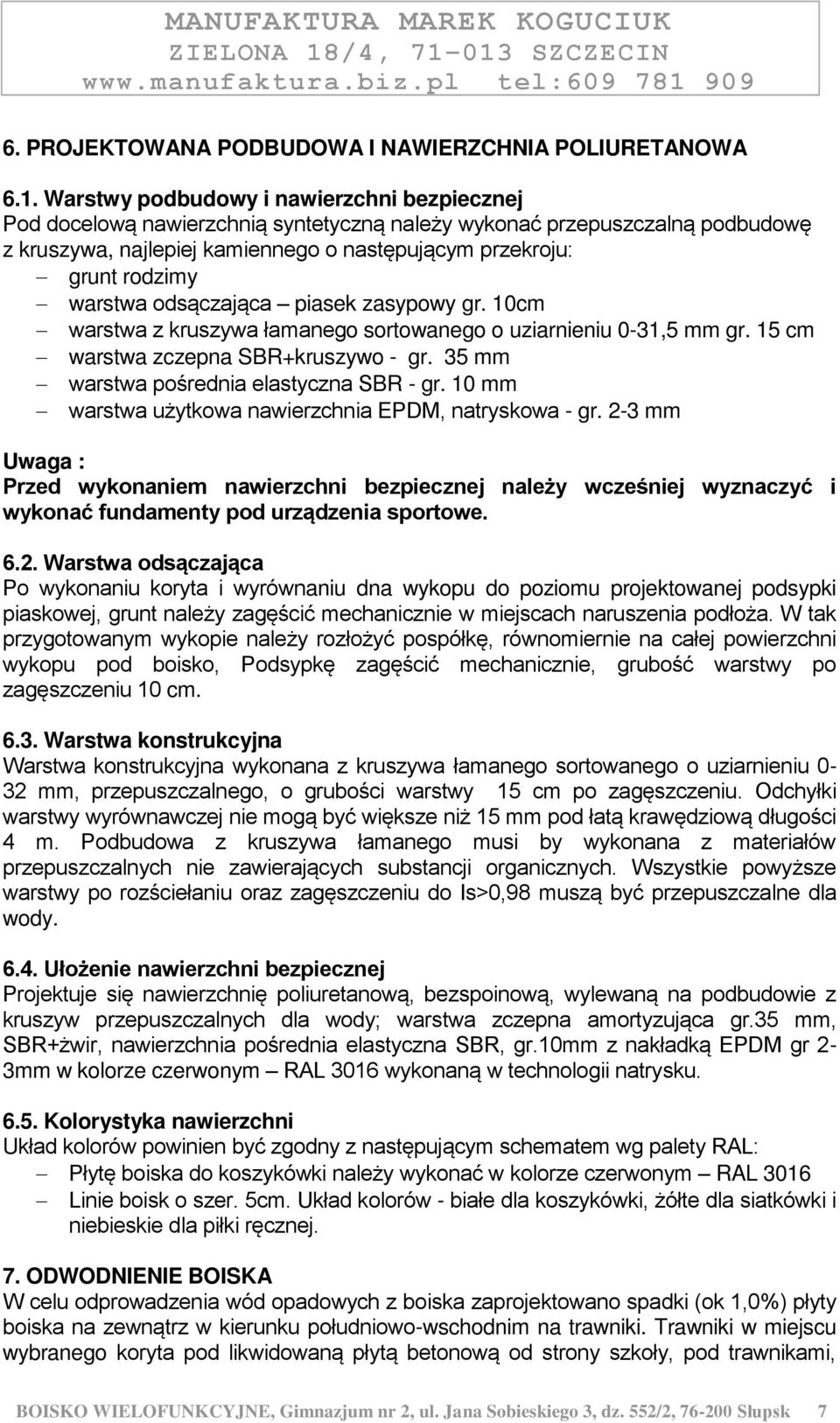

7 6. PROJEKTOWANA PODBUDOWA I NAWIERZCHNIA POLIURETANOWA 6.1. Warstwy podbudowy i nawierzchni bezpiecznej Pod docelową nawierzchnią syntetyczną należy wykonać przepuszczalną podbudowę z kruszywa, najlepiej kamiennego o następującym przekroju: grunt rodzimy warstwa odsączająca piasek zasypowy gr. 10cm warstwa z kruszywa łamanego sortowanego o uziarnieniu 0-31,5 mm gr. 15 cm warstwa zczepna SBR+kruszywo - gr. 35 mm warstwa pośrednia elastyczna SBR - gr. 10 mm warstwa użytkowa nawierzchnia EPDM, natryskowa - gr. 2-3 mm Uwaga : Przed wykonaniem nawierzchni bezpiecznej należy wcześniej wyznaczyć i wykonać fundamenty pod urządzenia sportowe Warstwa odsączająca Po wykonaniu koryta i wyrównaniu dna wykopu do poziomu projektowanej podsypki piaskowej, grunt należy zagęścić mechanicznie w miejscach naruszenia podłoża. W tak przygotowanym wykopie należy rozłożyć pospółkę, równomiernie na całej powierzchni wykopu pod boisko, Podsypkę zagęścić mechanicznie, grubość warstwy po zagęszczeniu 10 cm Warstwa konstrukcyjna Warstwa konstrukcyjna wykonana z kruszywa łamanego sortowanego o uziarnieniu 0-32 mm, przepuszczalnego, o grubości warstwy 15 cm po zagęszczeniu. Odchyłki warstwy wyrównawczej nie mogą być większe niż 15 mm pod łatą krawędziową długości 4 m. Podbudowa z kruszywa łamanego musi by wykonana z materiałów przepuszczalnych nie zawierających substancji organicznych. Wszystkie powyższe warstwy po rozściełaniu oraz zagęszczeniu do Is>0,98 muszą być przepuszczalne dla wody Ułożenie nawierzchni bezpiecznej Projektuje się nawierzchnię poliuretanową, bezspoinową, wylewaną na podbudowie z kruszyw przepuszczalnych dla wody; warstwa zczepna amortyzująca gr.35 mm, SBR+żwir, nawierzchnia pośrednia elastyczna SBR, gr.10mm z nakładką EPDM gr 2-3mm w kolorze czerwonym RAL 3016 wykonaną w technologii natrysku Kolorystyka nawierzchni Układ kolorów powinien być zgodny z następującym schematem wg palety RAL: Płytę boiska do koszykówki należy wykonać w kolorze czerwonym RAL 3016 Linie boisk o szer. 5cm. Układ kolorów - białe dla koszykówki, żółte dla siatkówki i niebieskie dla piłki ręcznej. 7. ODWODNIENIE BOISKA W celu odprowadzenia wód opadowych z boiska zaprojektowano spadki (ok 1,0%) płyty boiska na zewnątrz w kierunku południowo-wschodnim na trawniki. Trawniki w miejscu wybranego koryta pod likwidowaną płytą betonową od strony szkoły, pod trawnikami, BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 7

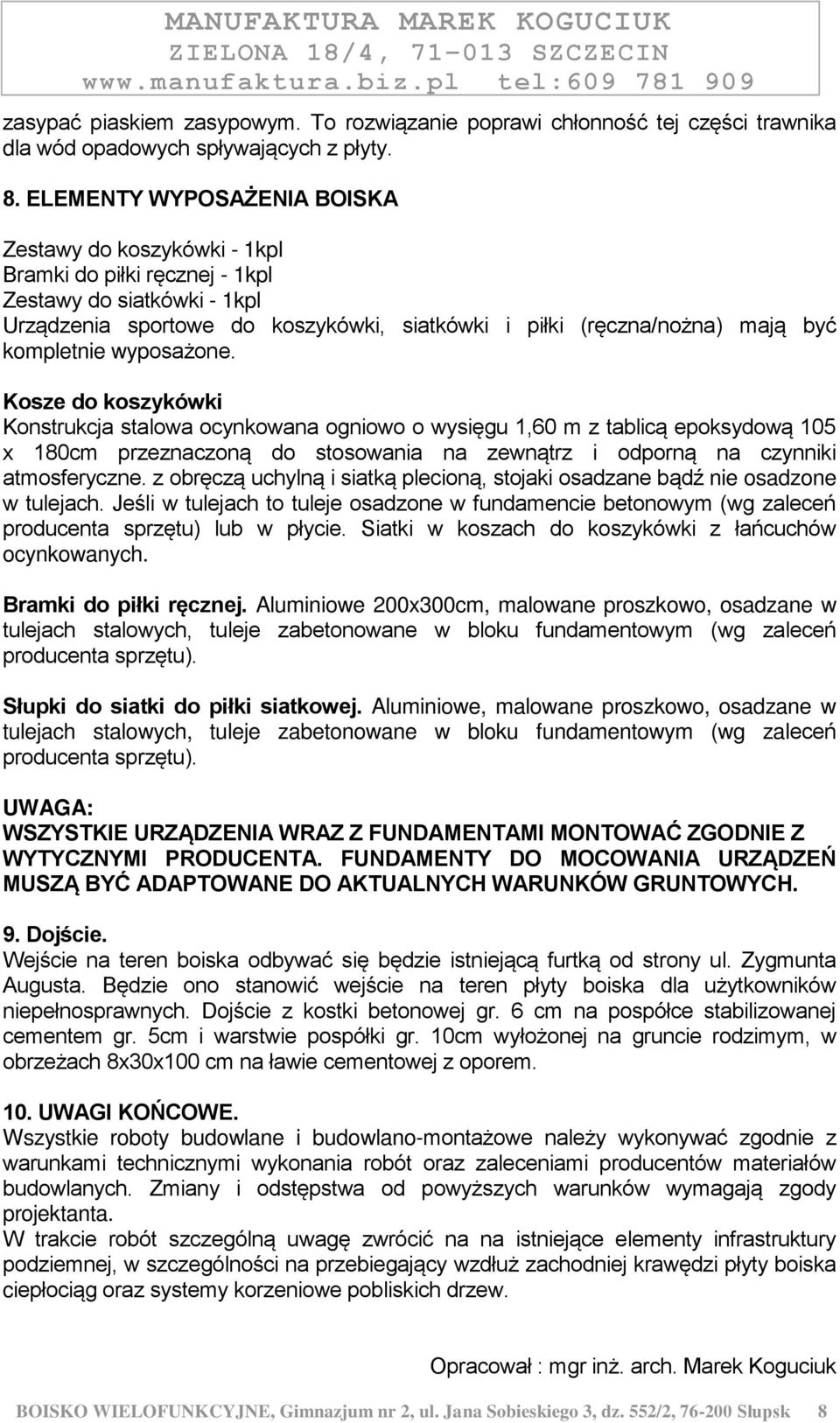

8 zasypać piaskiem zasypowym. To rozwiązanie poprawi chłonność tej części trawnika dla wód opadowych spływających z płyty. 8. ELEMENTY WYPOSAŻENIA BOISKA Zestawy do koszykówki - 1kpl Bramki do piłki ręcznej - 1kpl Zestawy do siatkówki - 1kpl Urządzenia sportowe do koszykówki, siatkówki i piłki (ręczna/nożna) mają być kompletnie wyposażone. Kosze do koszykówki Konstrukcja stalowa ocynkowana ogniowo o wysięgu 1,60 m z tablicą epoksydową 105 x 180cm przeznaczoną do stosowania na zewnątrz i odporną na czynniki atmosferyczne. z obręczą uchylną i siatką plecioną, stojaki osadzane bądź nie osadzone w tulejach. Jeśli w tulejach to tuleje osadzone w fundamencie betonowym (wg zaleceń producenta sprzętu) lub w płycie. Siatki w koszach do koszykówki z łańcuchów ocynkowanych. Bramki do piłki ręcznej. Aluminiowe 200x300cm, malowane proszkowo, osadzane w tulejach stalowych, tuleje zabetonowane w bloku fundamentowym (wg zaleceń producenta sprzętu). Słupki do siatki do piłki siatkowej. Aluminiowe, malowane proszkowo, osadzane w tulejach stalowych, tuleje zabetonowane w bloku fundamentowym (wg zaleceń producenta sprzętu). UWAGA: WSZYSTKIE URZĄDZENIA WRAZ Z FUNDAMENTAMI MONTOWAĆ ZGODNIE Z WYTYCZNYMI PRODUCENTA. FUNDAMENTY DO MOCOWANIA URZĄDZEŃ MUSZĄ BYĆ ADAPTOWANE DO AKTUALNYCH WARUNKÓW GRUNTOWYCH. 9. Dojście. Wejście na teren boiska odbywać się będzie istniejącą furtką od strony ul. Zygmunta Augusta. Będzie ono stanowić wejście na teren płyty boiska dla użytkowników niepełnosprawnych. Dojście z kostki betonowej gr. 6 cm na pospółce stabilizowanej cementem gr. 5cm i warstwie pospółki gr. 10cm wyłożonej na gruncie rodzimym, w obrzeżach 8x30x100 cm na ławie cementowej z oporem. 10. UWAGI KOŃCOWE. Wszystkie roboty budowlane i budowlano-montażowe należy wykonywać zgodnie z warunkami technicznymi wykonania robót oraz zaleceniami producentów materiałów budowlanych. Zmiany i odstępstwa od powyższych warunków wymagają zgody projektanta. W trakcie robót szczególną uwagę zwrócić na na istniejące elementy infrastruktury podziemnej, w szczególności na przebiegający wzdłuż zachodniej krawędzi płyty boiska ciepłociąg oraz systemy korzeniowe pobliskich drzew. Opracował : mgr inż. arch. Marek Koguciuk BOISKO WIELOFUNKCYJNE, Gimnazjum nr 2, ul. Jana Sobieskiego 3, dz. 552/2, Słupsk 8
