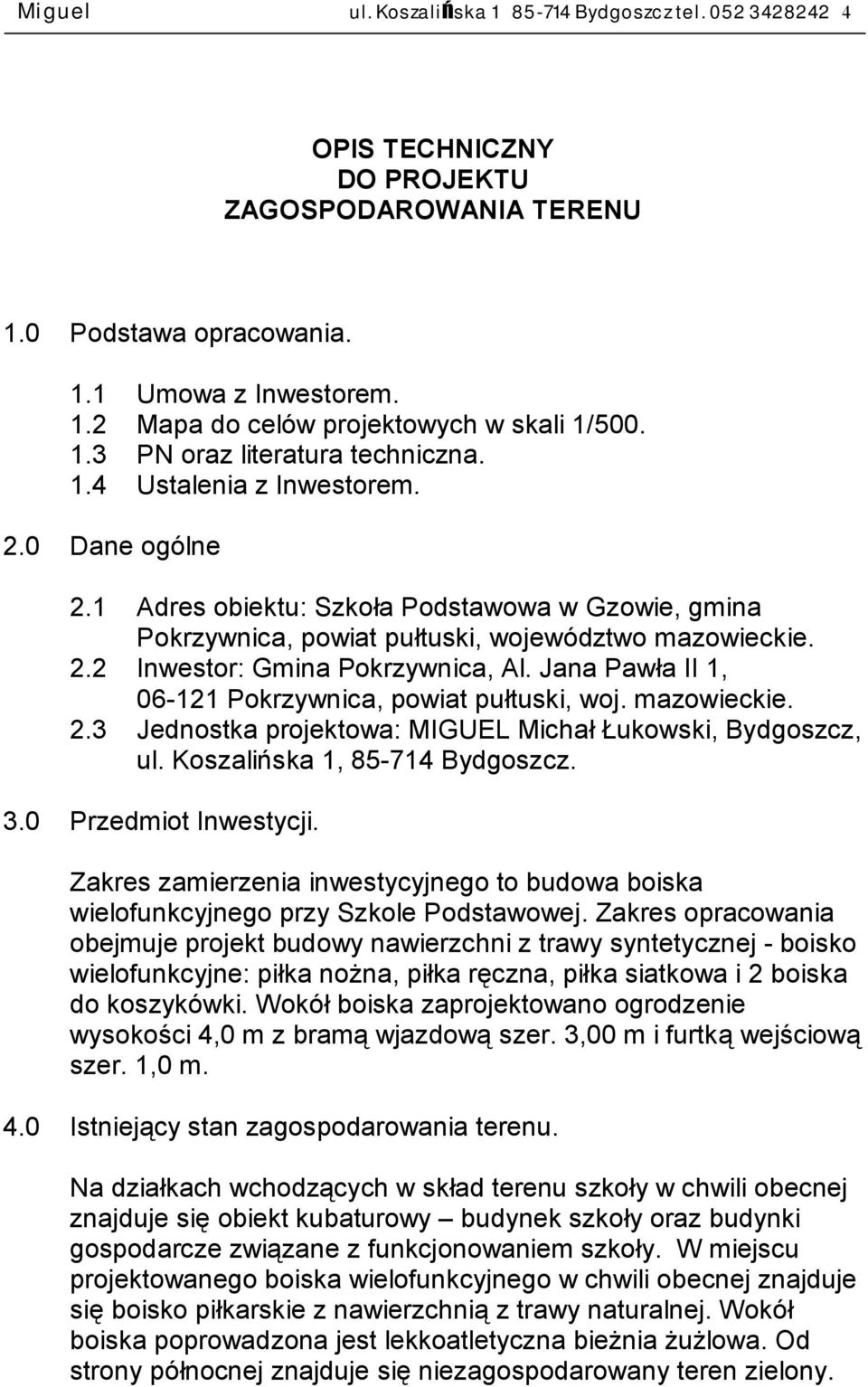

1 Miguel ul. Koszalińska Bydgoszcz tel OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU 1.0 Podstawa opracowania. 1.1 Umowa z Inwestorem. 1.2 Mapa do celów projektowych w skali 1/ PN oraz literatura techniczna. 1.4 Ustalenia z Inwestorem. 2.0 Dane ogólne 2.1 Adres obiektu: Szkoła Podstawowa w Gzowie, gmina Pokrzywnica, powiat pułtuski, województwo mazowieckie. 2.2 Inwestor: Gmina Pokrzywnica, Al. Jana Pawła II 1, Pokrzywnica, powiat pułtuski, woj. mazowieckie. 2.3 Jednostka projektowa: MIGUEL Michał Łukowski, Bydgoszcz, ul. Koszalińska 1, Bydgoszcz. 3.0 Przedmiot Inwestycji. Zakres zamierzenia inwestycyjnego to budowa boiska wielofunkcyjnego przy Szkole Podstawowej. Zakres opracowania obejmuje projekt budowy nawierzchni z trawy syntetycznej - boisko wielofunkcyjne: piłka nożna, piłka ręczna, piłka siatkowa i 2 boiska do koszykówki. Wokół boiska zaprojektowano ogrodzenie wysokości 4,0 m z bramą wjazdową szer. 3,00 m i furtką wejściową szer. 1,0 m. 4.0 Istniejący stan zagospodarowania terenu. Na działkach wchodzących w skład terenu szkoły w chwili obecnej znajduje się obiekt kubaturowy budynek szkoły oraz budynki gospodarcze związane z funkcjonowaniem szkoły. W miejscu projektowanego boiska wielofunkcyjnego w chwili obecnej znajduje się boisko piłkarskie z nawierzchnią z trawy naturalnej. Wokół boiska poprowadzona jest lekkoatletyczna bieżnia żużlowa. Od strony północnej znajduje się niezagospodarowany teren zielony.

2 Miguel ul. Koszalińska Bydgoszcz tel Przez działkę nie przebiegają cieki lub strugi wodne. Na przedmiotowej działce oraz działkach sąsiednich nie ma naturalnych zbiorników wodnych. Teren szkoły posiada ogrodzenie z siatki stalowej. Projekt nie zakłada rozbiórki obiektów kubaturowych. 5.0 Projektowane zagospodarowanie terenu. Projektuje się budowę boiska wielofunkcyjnego z nawierzchnią z trawy syntetycznej / boisko do piłki siatkowej, ręcznej, mini piłki nożnej, 2 boiska do koszykówki /, ogrodzenia z paneli systemowych w systemie BEKASPORT wys. 4,0 m. 6.0 Projektowane rozwiązania. 6.1 Boisko wielofunkcyjne. Podbudowa. Przekrój przez podbudowę: - koryto (grunt rodzimy), - warstwa odsączająca z piasku o gr. 10cm, - warstwa konstrukcyjna z tłucznia o frakcji 0-63mm, gr.15cm, - warstwa wyrównująca z miału kamiennego o frakcji 1-4mm, gr. 4cm. Podbudowę należy oddzielić za pomocą obrzeży betonowych 100x30x8cm ustawione na ławie betonowej z betonu B10 na podsypce piaskowej o gr. 5cm. Z uwagi na przepuszczalność nawierzchni oraz podbudowy profilowanie spadków nawierzchni nie jest wymagane większe niż 0,5%. Z informacji uzyskanych od Zamawiającego wynika iż na przedmiotowym terenie występują grunty przepuszczalne: piaski i żwiry. Nawierzchnia. Jako nawierzchnię sportową przyjmuje się trawę syntetyczną o następujących parametrach: - wysokość całkowita nawierzchni: min. 17mm, - gęstość (ilość włókien/m 2 ): min gęstość (ilość włókien/m²): min , - rodzaj włókna: polipropylenowe, fibrylowane, - Dtex (ciężar włókna): min

3 Miguel ul. Koszalińska Bydgoszcz tel ciężar właściwy: 2750 g/m 2 - wypełnienie: piasek kwarcowy, - kolor nawierzchni: zielony, - linie: wklejone w nawierzchnię białe, żółte, czerwone Wyposażenie sportowe. Mini piłka nożna: Bramki stalowe 3x2m, montowane w tulejach, słupki i poprzeczka z profilu stalowego 80/80 mm, siatka do bramki 2 zestawy. Koszykówka. Zestaw jednosłupowy, stalowy, o wysięgu 120cm, tablica półokrągła 120x90cm, obręcz uchylna na wysokości 305cm, siateczka do obręczy. Ilość: 2 zestawy. Mini koszykówka. Zestaw jednosłupowy, stalowy, o wysięgu 120cm, tablica półokrągła 120x90cm, obręcz uchylna na wysokości 260cm, siateczka do obręczy. Ilość: 2 zestawy. Siatkówka. Słupki stalowe, ocynkowane, kwadratowe, montowane w tulejach, siatka. Ilość: 1 zestaw. 6.2 Ogrodzenie. Projekt zakłada budowę ogrodzenia boiska wysokości 4,1 m, w systemie BEKASPORT firmy BEKAFENCE. Ogrodzenie wysokości 410 cm, na słupkach stalowych powlekanych 80/50/3 mm, wysokości 480 cm. Słupki osadzane w fundamentach 50/50/90 cm, na warstwie chudego betonu. Jako wypełnienie zaprojektowano panele zgrzewane o wymiarze oczka 20/5 cm zapobiegające niekontrolowanemu wspinaniu się dzieci, co przy tej wysokości ogrodzenia mogłoby być niebezpieczne. Panele mocowane do słupków za pomocą podkładek tłumiących z tworzywa. Jako wjazd zaprojektowano systemową bramę wjazdową 300/200 cm NYLOFLOR, oraz furtkę wejściową 100/200 cm NYLOFLOR. Ogrodzenie w kolorze zielonym RAL Dopuszcza się zastosowanie innego systemu pod warunkiem zachowania minimalnej wysokości 4,0 m, konstrukcji

4 Miguel ul. Koszalińska Bydgoszcz tel uniemożliwiającej wspinanie się dzieci oraz wyposażenia w bramę wjazdową o szer. min. 250 cm i furtki wejściowej. UWAGA. Projektowane ogrodzenie ma za zadanie zapewnienie bezpieczeństwa użytkowników oraz zabezpieczać przed zabrudzeniami przez zwierzęta domowe. Zabronione są próby wspinania się na ogrodzenie oraz wieszanie banerów reklamowych o znacznych wymiarach. 6.3 Wymaganie dotyczące wykonania prac nawierzchniowych. Dla zachowania w procesie realizacji wymaganej jakości, nawierzchnia z trawy syntetycznej może być wykonywana tylko przez autoryzowanego (przeszkolonego przez producenta) Wykonawcę potwierdzającego swoje kwalifikacje stosownym dokumentem wydanym przez producenta nawierzchni (Wykonawca powinien dołączyć stosowny dokument). Doświadczenie w wykonywaniu nawierzchni syntetycznych wykonawca powinien potwierdzić min. pięcioma referencjami poświadczającymi wykonanie obiektów o powierzchniach nie mniejszych niż projektowane. Wykonawca powinien załączyć karty techniczne oferowanych nawierzchni lub inne dokumenty określające jednoznacznie parametry techniczne proponowanych nawierzchni oraz dokumenty zaświadczające możliwość ich wykorzystania (Atest PZH, Aprobata lub Rekomendacja ITB). Wykaz wymaganego sprzętu: - urządzenie do rozsypywania wypełnienia z piasku kwarcowego z możliwością dozowania i kontroli ilości wypełnienia. - urządzenie do wcierania piasku kwarcowego w nawierzchnię poprzez zestaw szczotek obrotowych bądź poruszających się poziomo (z własnym napędem), np. SMG SandMatic, Honda F560 lub podobne. Wykonawca powinien dołączyć stosowne dokumenty potwierdzające posiadanie wymienionego sprzętu.

5 Miguel ul. Koszalińska Bydgoszcz tel Wszelkie zmiany dotyczące rozwiązań technologicznych w zakresie nawierzchni sportowych mogą odbywać się wyłącznie za pisemną zgodą projektanta. 7.0 Bilans terenu. Pow. z trawy synt. / piłka nożna / 1056,00 m 2 Suma 1056,00 m Działka nie znajduje się w strefie ochrony konserwatorskiej, nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 9.0 W chwili obecnej jak i po zrealizowaniu projektowanego zamierzenia budowlanego nie wystąpią zagrożenia dla środowiska oraz higieny i zdrowia użytkowników w zakresie zgodnym z przepisami odrębnymi Teren nie znajduje się obrębie terenu górniczego ani wpływu eksploatacji górniczej Charakterystyka ekologiczna Projektowana inwestycja nie spowoduje zwiększenia ilości odpadów gospodarczych Nie przewiduje się ponadnormatywnej emisji hałasu, wibracji, promieniowania, w szczególności jonizującego, zakłóceń elektromagnetycznych i innych Zastosowane materiały nie spowodują skażenia gleby ani wód powierzchniowych. Nie występuje potencjalne zagrożenie dla środowiska. Pojemniki po zastosowanych materiałach należy utylizować zgodnie z obowiązującymi przepisami. Opracował:

6 Miguel ul. Koszalińska Bydgoszcz tel Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót. Zakres robót obejmuje wykonanie nawierzchni ze sztucznej trawy oraz ogrodzenia boiska Na terenie projektowanej budowy nie znajdują się obiekty kubaturowe Projektowane zagospodarowanie terenu nie będzie stwarzać zagrożenia bezpieczeństwa i zdrowia ludzi Przewidywane zagrożenia występujące podczas realizacji robót to głównie roboty ziemne z użyciem ciężkiego sprzętu Pracownicy wykonujący obiekt muszą posiadać przeszkolenie z zakresu BHP Nie występują roboty na wysokości, w szczególności powyżej 5,0 m. Opracował:
