1 Załącznik nr 13 Utwardzenie terenu przed budynkiem OSP Pełczyska 13 na działce nr ewid. 410, obręb Solca Wielka, gmina Ozorków INWESTOR: Gmina Ozorków AUTOR OPRACOWNIA: Projektował: Mgr inż. Krzysztof Piasecki Branża: Drogowa Ozorków: Marzec 2013 r. 1

410, obręb Solca Wielka, gmina Ozorków INWESTOR: Gmina Ozorków

2 T E C Z K A Z A W I E R A I Część opisowa: - Opis techniczny. II Część graficzna: - Plan orientacyjny, - Plan sytuacyjny, skala 1:1000 i 1:500, - Przekrój konstrukcyjny placu. 2

3 OPIS TECHNICZNY I. Przedmiot opracowania: Przedmiotem opracowania jest projekt utwardzenia terenu przed budynkiem Ochotniczej Straży Pożarnej - Pełczyska 13 na działce nr ewid. 410, obręb Solca Wielka, na terenie Gminy Ozorków. II. Lokalizacja: Miejscowość Pełczyska, w której planowane jest utwardzenie terenu przed Ochotniczą Strażą Pożarną znajduje się w południowo zachodniej części gminy Ozorków. Działka nr ewidencyjny 410 zlokalizowana jest przy skrzyżowaniu drogi gminnej Nr E do miejscowości Pełczyska z drogą powiatową Nr 5145E relacji Solca Wielka Wielka Wieś. III. Opis stanu istniejącego: Teren objęty niniejszym opracowaniem posiada w chwili obecnej nawierzchnię betonową. Nawierzchnia ta jest bardzo zniszczona, a jej nierówności powodują zaleganie wody opadowej w powstalych zagłębieniach. Działka ta pochylona jest od budynku OSP w kierunku drogi gminnej. Teren ten w chwili obecnej pełni rolę placu manewrowego i postojowego dla pojazdów Ochotniczej Straży Pożarnej, oraz innych pojazdów - mieszkańców i gości uczestniczących w różnego rodzaju uroczystościach odbywających się w w/w budynku OSP. IV. Rozwiązania projektowe: Ze względu na zbyt wysoką niweletę istniejącej nawierzchni betonowej, która uniemożliwia ułożenie kostki betonowej bezpośrednio na tym betonie, na wyznaczonej części terenu (na wprost drzwi garażowych OSP), należy ją zerwać i wykorytować na głębokość około 40,00 cm, a cały urobek z wykopów i z rozbiórki wywieź poza teren budowy, 3

Lokalizacja: Miejscowość Pełczyska, w której planowane jest utwardzenie terenu przed Ochotniczą Strażą Pożarną znajduje się w południowo zachodniej części gminy Ozorków.

4 w miejsce wskazane przez Inwestora. Pozostałą część terenu o nawierzchni betonowej, która nie koliduje wysokościowo w ułożeniu kostki brukowej, należy wykorzystać jako podbudowę pod ułożenie nowej nawierzchni. Wykorytowany teren należy dokładnie wyprofilować, nadając odpowiedni spadek poprzeczny i właściwie zagęścić walcem statycznym. W celu wzmocnienia istniejącego podłoża gruntowego, należy na tej części placu wykonać stabilizację gruntu cementem o grubości 15,00 cm. Następnie na tak przygotowanym podłożu należy wykonać podbudowę zasadniczą gr. 25 cm po zagęszczeniu z tłucznia kamiennego o frakcji 0 63 mm lub z kruszywa łamanego. Na całej powierzchni terenu, objętym opracowaniem należy ułożyć kostkę betonową grubości 8,00 cm na podsypce cementowo piaskowej. W celu oddzielenia utwardzonego terenu od drogi gminnej należy ustawić krawężniki betonowe o wymiarach: 100 x 30 x 15 z wykonaniem ław betonowych z oporem. Odprowadzanie wody opadowej z utwardzonej działki będzie odbywało się powierzchniowo zgodnie z uksztowaniem terenu w kierunku drogi gminnej. V. Wykonanie robót: 1. Rozebranie części placu z nawierzchni betonowej, 2. Korytowanie w/w części terenu pod poszczególne warstwy konstrukcyjne, wraz z wywozem urobku na odległość 10 km, 3. Wyprofilowanie i zagęszczenie istniejącego podłoża na w/w części działki, 4. Wykonanie na części placu stabilizacji gruntu cementem grubości 15,00 cm, 5. Wykonanie podbudowy zasadniczej z tłucznia kamiennego lub kruszywa łamanego gr. 25 cm po zagęszczeniu na w/w części terenu, 6. Ustawienie krawężników betonowych o wymiarach 100x30x15, oddzielających teren OSP od drogi gminnej, 7. Wykonanie nawierzchni z kostki brukowej, kolorowej gr. 8,0 cm na podsypce cementowo piaskowej na całym terenie przed OSP. VI. Informacja dotycząca bezpieczeństwa i ochrony w procesie budowy zdrowia Informacja dotycząca bezpieczeństwa i ochrony zdrowia została sporządzona zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji 4

Wykorytowany teren należy dokładnie wyprofilować, nadając odpowiedni spadek poprzeczny i właściwie zagęścić walcem statycznym.

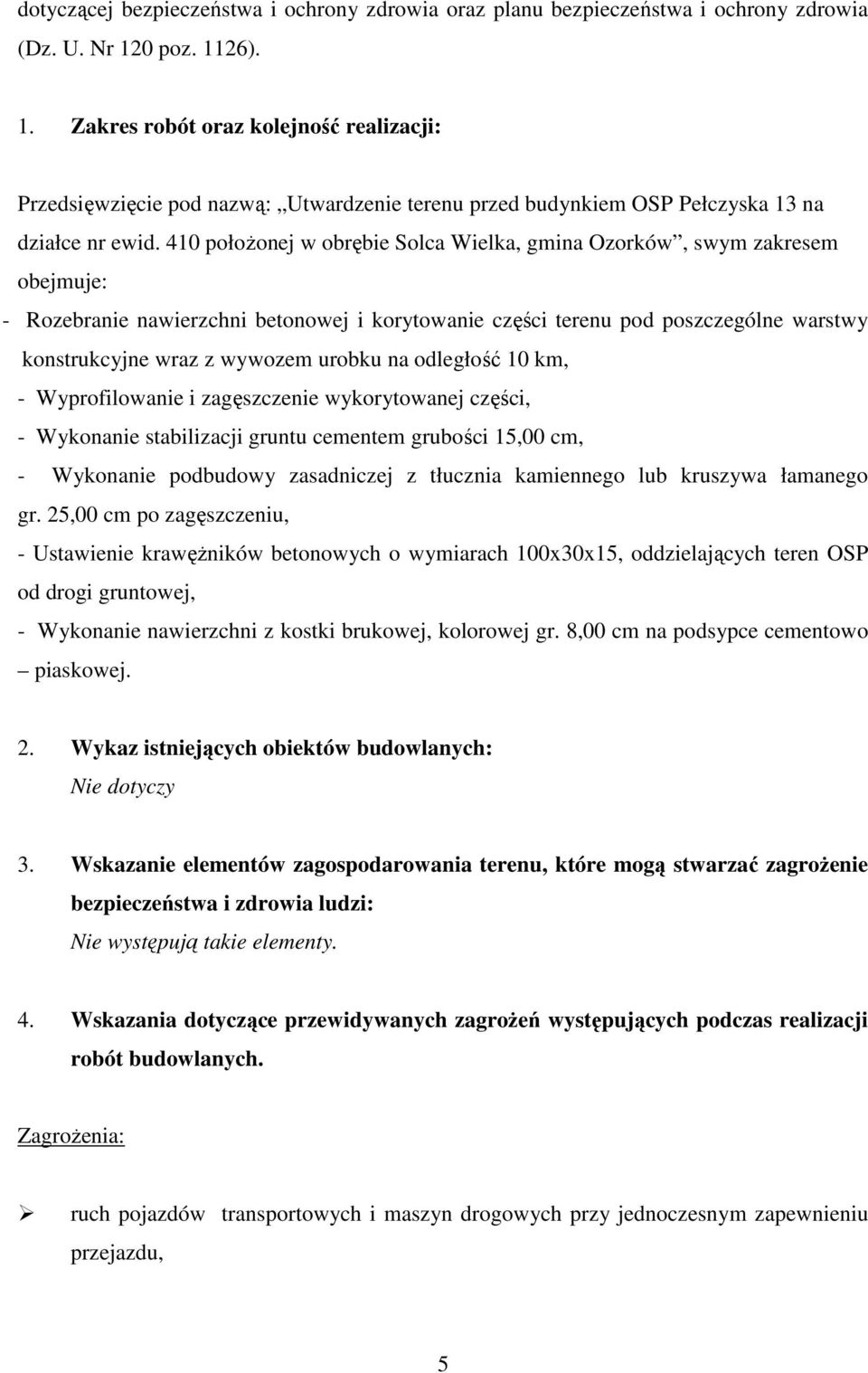

5 dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz. 1126). 1. Zakres robót oraz kolejność realizacji: Przedsięwzięcie pod nazwą: Utwardzenie terenu przed budynkiem OSP Pełczyska 13 na działce nr ewid. 410 położonej w obrębie Solca Wielka, gmina Ozorków, swym zakresem obejmuje: - Rozebranie nawierzchni betonowej i korytowanie części terenu pod poszczególne warstwy konstrukcyjne wraz z wywozem urobku na odległość 10 km, - Wyprofilowanie i zagęszczenie wykorytowanej części, - Wykonanie stabilizacji gruntu cementem grubości 15,00 cm, - Wykonanie podbudowy zasadniczej z tłucznia kamiennego lub kruszywa łamanego gr. 25,00 cm po zagęszczeniu, - Ustawienie krawężników betonowych o wymiarach 100x30x15, oddzielających teren OSP od drogi gruntowej, - Wykonanie nawierzchni z kostki brukowej, kolorowej gr. 8,00 cm na podsypce cementowo piaskowej. 2. Wykaz istniejących obiektów budowlanych: Nie dotyczy 3. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Nie występują takie elementy. 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Zagrożenia: ruch pojazdów transportowych i maszyn drogowych przy jednoczesnym zapewnieniu przejazdu, 5

410 położonej w obrębie Solca Wielka, gmina Ozorków, swym zakresem obejmuje: - Rozebranie nawierzchni betonowej i korytowanie części terenu pod poszczególne warstwy konstrukcyjne wraz z wywozem

6 praca koparki przy wykonywaniu robót ziemnych i załadunku nadmiaru gruntu na samochody do wywozu, praca maszyn drogowych zagęszczarki, samochody samowyładowcze dowożące kruszywo podczas wykonywania podbudowy, wykopy powstałe w trakcie robót ziemnych, przenoszenie ciężkich materiałów. Wskazania: zabezpieczenie strefy wykonywanych robót poprzez oznakowanie i zabezpieczenie robót drogowych, wyznaczenie strefy niebezpiecznej podczas pracy koparki minimum 6,00 m, Każda z wymienionych kategorii robót powinna posiadać plan i procedurę bezpiecznego jej wykonania, zaś pracownicy powinni być przeszkolenia na okoliczność prac przewidzianych w poszczególnych kategoriach. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Obowiązkiem kierownictwa budowy jest zapewnienie przeszkolenia każdego pracownika zatrudnionego na budowie w zakresie bezpieczeństwa i higieny pracy. Szkolenia powinny być prowadzone przez osobę posiadającą stosowne uprawnienia i wiedzę oraz umiejętność przekazywania wiedzy uczestnikom szkolenia. Pracownicy szkolenia mają obowiązek poświadczyć własnym podpisem nabycie wiedzy, która została im przekazana w trakcie szkolenia. Kierownictwo budowy jest zobowiązane do przekazania osobie prowadzącej szkolenia wskazówek, co do programu szkolenia, w którym powinny być w sposób szczególny eksponowane zagrożenie związane z robotami kategorii wymienionych w punkcie 4. Kierownik budowy i kierownicy niższych szczebli mają obowiązek sprawdzenia, czy pracownik przystępujący do pracy został przeszkolony. Ponadto kierownicy robót kategorii wymienionych w punkcie 4 powinni dodatkowo zwrócić uwagę pracownikom podejmujących prace na szczególne rodzaje zagrożeń wiążące się z daną kategorią. Dodatkowo, kierownicy powinni pouczyć pracowników o obowiązku zwracania uwagi 6

Wskazania: zabezpieczenie strefy wykonywanych robót poprzez oznakowanie i zabezpieczenie robót drogowych, wyznaczenie strefy niebezpiecznej podczas pracy koparki minimum 6,00 m, Każda z wymienionych

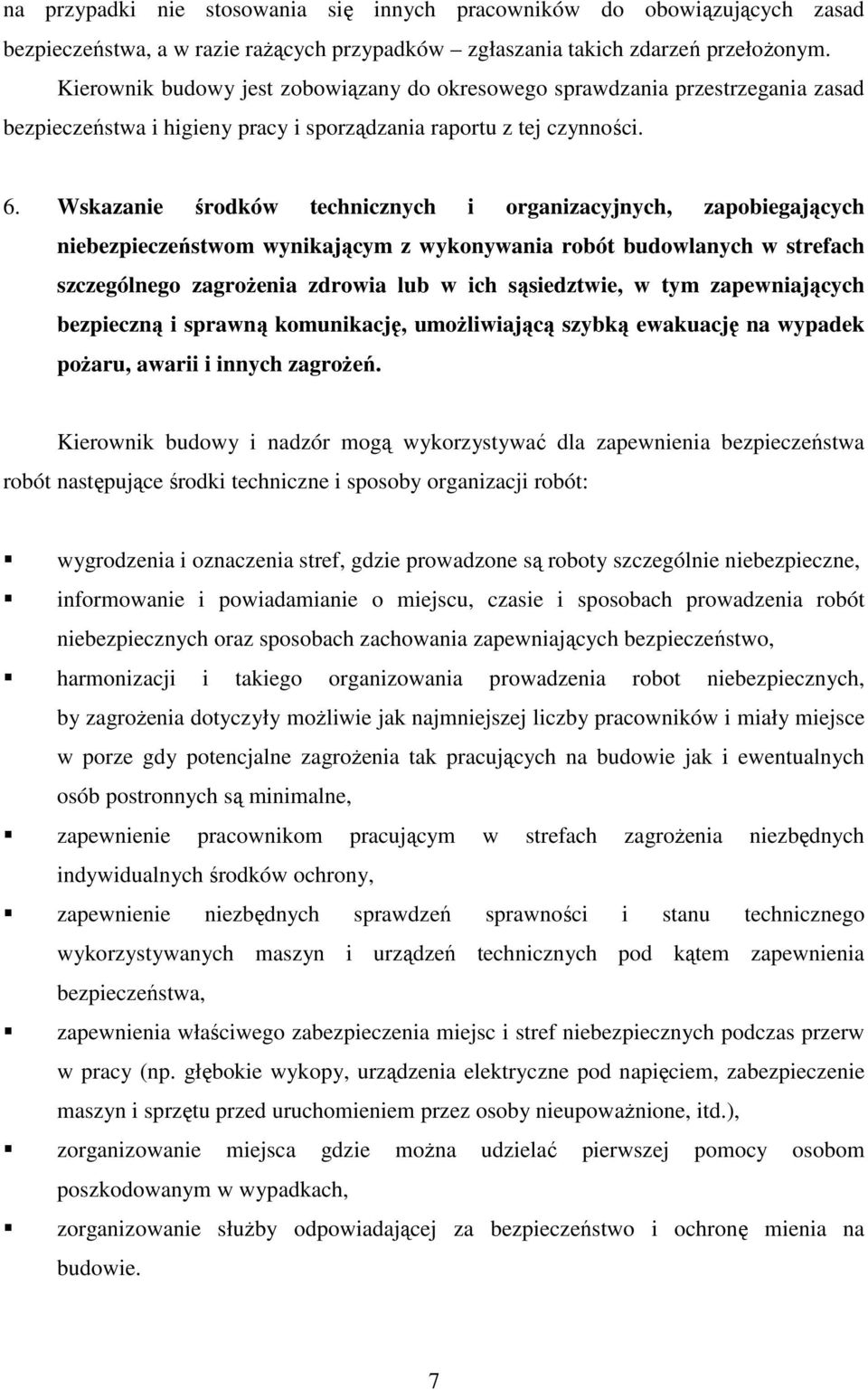

7 na przypadki nie stosowania się innych pracowników do obowiązujących zasad bezpieczeństwa, a w razie rażących przypadków zgłaszania takich zdarzeń przełożonym. Kierownik budowy jest zobowiązany do okresowego sprawdzania przestrzegania zasad bezpieczeństwa i higieny pracy i sporządzania raportu z tej czynności. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Kierownik budowy i nadzór mogą wykorzystywać dla zapewnienia bezpieczeństwa robót następujące środki techniczne i sposoby organizacji robót: wygrodzenia i oznaczenia stref, gdzie prowadzone są roboty szczególnie niebezpieczne, informowanie i powiadamianie o miejscu, czasie i sposobach prowadzenia robót niebezpiecznych oraz sposobach zachowania zapewniających bezpieczeństwo, harmonizacji i takiego organizowania prowadzenia robot niebezpiecznych, by zagrożenia dotyczyły możliwie jak najmniejszej liczby pracowników i miały miejsce w porze gdy potencjalne zagrożenia tak pracujących na budowie jak i ewentualnych osób postronnych są minimalne, zapewnienie pracownikom pracującym w strefach zagrożenia niezbędnych indywidualnych środków ochrony, zapewnienie niezbędnych sprawdzeń sprawności i stanu technicznego wykorzystywanych maszyn i urządzeń technicznych pod kątem zapewnienia bezpieczeństwa, zapewnienia właściwego zabezpieczenia miejsc i stref niebezpiecznych podczas przerw w pracy (np. głębokie wykopy, urządzenia elektryczne pod napięciem, zabezpieczenie maszyn i sprzętu przed uruchomieniem przez osoby nieupoważnione, itd.), zorganizowanie miejsca gdzie można udzielać pierwszej pomocy osobom poszkodowanym w wypadkach, zorganizowanie służby odpowiadającej za bezpieczeństwo i ochronę mienia na budowie. 7

Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w

8 Szczegółowy plan BIOZ opracowuje kierownik budowy zgodnie z cytowanym na wstępie rozporządzeniem. VII. Uwagi końcowe Planowane utwardzenie terenu przed budynkiem OSP Pełczyska 13 na działce nr ewid. 410 w obrębie Solca Wielka, gm. Ozorków stanowi własność Gminy Ozorków w związku z powyższym nie zachodzi potrzeba wykupu terenu pod wykonanie powyższego zamierzenia. Roboty ziemne w rejonie istniejących przyłączy należy wykonywać ręcznie. Wykonawca robót drogowych jest zobowiązany do stosowania tymczasowych urządzeń (tj. zapory, taśmy ostrzegawcze) zapewniających bezpieczeństwo pojazdów i ludzi w czasie trwania prac. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót, wszelkie przepisy dotyczące ochrony środowiska. Stosując się do tych wymagań będzie stosował środki ostrożności i zabezpieczenia przed: zanieczyszczeniem zbiorników i cieków wodnych substancjami toksycznymi pyłami i innymi zanieczyszczeniami, zanieczyszczeniem powietrza pyłami i gazami, możliwością powstania pożaru. Roboty budowlane należy wykonać zgodnie z obowiązującymi normami, przepisami branżowymi oraz wymaganiami BHP. Opracował: 8

Roboty ziemne w rejonie istniejących przyłączy należy wykonywać ręcznie. Wykonawca robót drogowych jest zobowiązany do stosowania tymczasowych urządzeń (tj.
