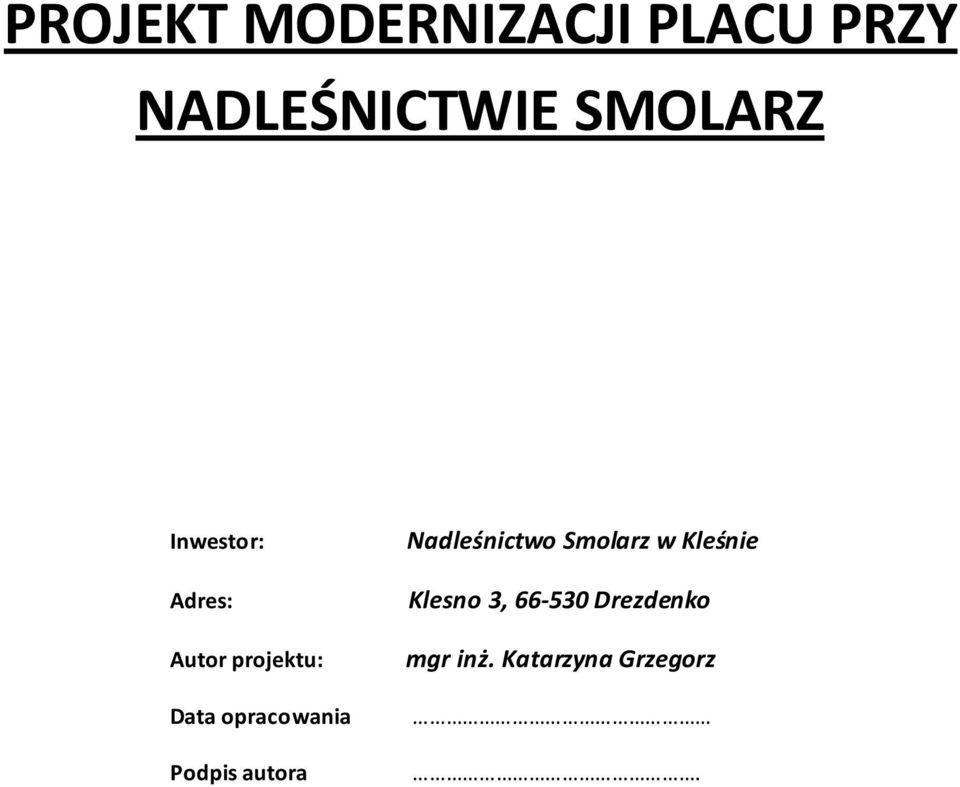

1 PROJEKT MODERNIZACJI PLACU PRZY NADLEŚNICTWIE SMOLARZ Inwestor: Adres: Autor projektu: Data opracowania Podpis autora Nadleśnictwo Smolarz w Kleśnie Klesno 3, Drezdenko mgr inż. Katarzyna Grzegorz.

2 ZAWARTOŚĆ Część opisowa Część rysunkowa Szkic sytuacyjny rys. 1.1 nawierzchnia Obszar do usunięcia betonu i rozbiórki asfaltu rys. 2.1 Obszar do wykonania nowej podbudowy żwirowej rys. 3.1 Rzut z góry z wymiarowaniem rys. 3.2 Przekroje rys. 3.3 płot sztachetowy z kamienną podmurówką Rzut z góry, lokalizacja rys. 4.1 Widoki, przekroje i schematy mocowania rys. 4.2 Płot lamelowy Rzut z góry, lokalizacja płotu lamelowego rys. 5.1 Widoki, schemat mocowania rys. 5.2 Lokalizacja pergoli, widok rys. 5.3 zieleń-trawnik Powierzchnia do obsiania trawą rys. 6.1

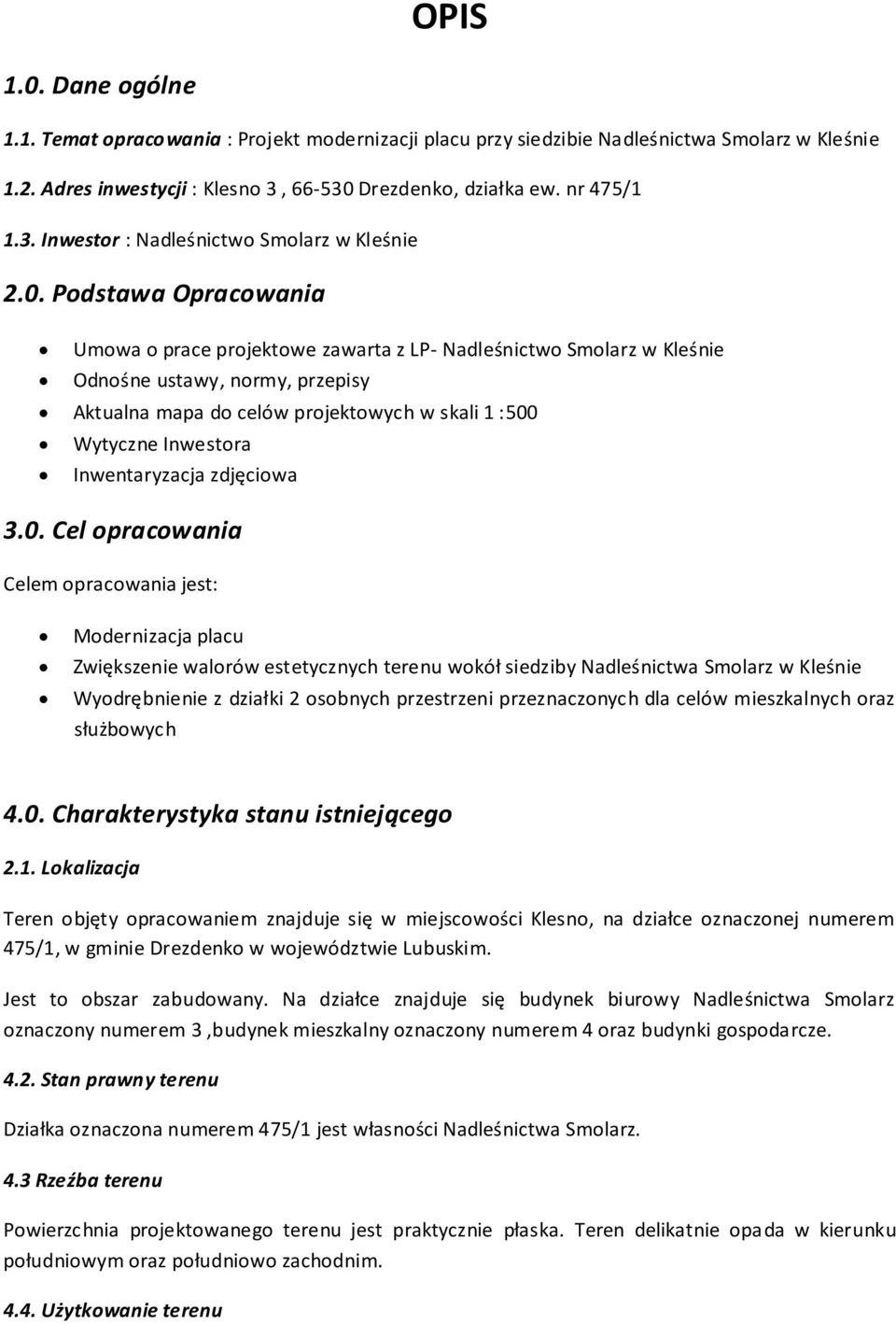

3 OPIS 1.0. Dane ogólne 1.1. Temat opracowania : Projekt modernizacji placu przy siedzibie Nadleśnictwa Smolarz w Kleśnie 1.2. Adres inwestycji : Klesno 3, Drezdenko, działka ew. nr 475/ Inwestor : Nadleśnictwo Smolarz w Kleśnie 2.0. Podstawa Opracowania Umowa o prace projektowe zawarta z LP- Nadleśnictwo Smolarz w Kleśnie Odnośne ustawy, normy, przepisy Aktualna mapa do celów projektowych w skali 1 :500 Wytyczne Inwestora Inwentaryzacja zdjęciowa 3.0. Cel opracowania Celem opracowania jest: Modernizacja placu Zwiększenie walorów estetycznych terenu wokół siedziby Nadleśnictwa Smolarz w Kleśnie Wyodrębnienie z działki 2 osobnych przestrzeni przeznaczonych dla celów mieszkalnych oraz służbowych 4.0. Charakterystyka stanu istniejącego 2.1. Lokalizacja Teren objęty opracowaniem znajduje się w miejscowości Klesno, na działce oznaczonej numerem 475/1, w gminie Drezdenko w województwie Lubuskim. Jest to obszar zabudowany. Na działce znajduje się budynek biurowy Nadleśnictwa Smolarz oznaczony numerem 3,budynek mieszkalny oznaczony numerem 4 oraz budynki gospodarcze Stan prawny terenu Działka oznaczona numerem 475/1 jest własności Nadleśnictwa Smolarz. 4.3 Rzeźba terenu Powierzchnia projektowanego terenu jest praktycznie płaska. Teren delikatnie opada w kierunku południowym oraz południowo zachodnim Użytkowanie terenu

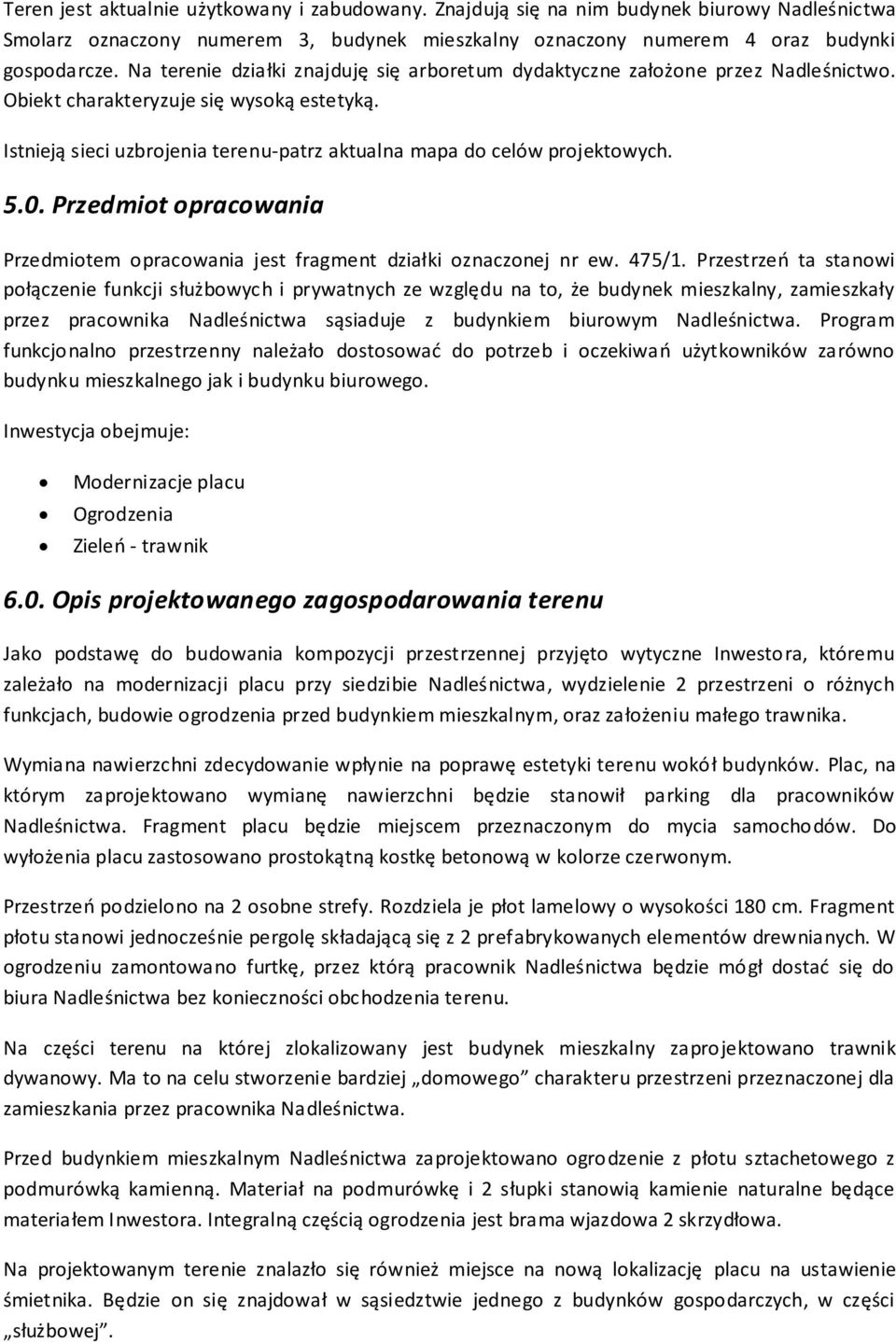

4 Teren jest aktualnie użytkowany i zabudowany. Znajdują się na nim budynek biurowy Nadleśnictwa Smolarz oznaczony numerem 3, budynek mieszkalny oznaczony numerem 4 oraz budynki gospodarcze. Na terenie działki znajduję się arboretum dydaktyczne założone przez Nadleśnictwo. Obiekt charakteryzuje się wysoką estetyką. Istnieją sieci uzbrojenia terenu-patrz aktualna mapa do celów projektowych Przedmiot opracowania Przedmiotem opracowania jest fragment działki oznaczonej nr ew. 475/1. Przestrzeń ta stanowi połączenie funkcji służbowych i prywatnych ze względu na to, że budynek mieszkalny, zamieszkały przez pracownika Nadleśnictwa sąsiaduje z budynkiem biurowym Nadleśnictwa. Program funkcjonalno przestrzenny należało dostosować do potrzeb i oczekiwań użytkowników zarówno budynku mieszkalnego jak i budynku biurowego. Inwestycja obejmuje: Modernizacje placu Ogrodzenia Zieleń - trawnik 6.0. Opis projektowanego zagospodarowania terenu Jako podstawę do budowania kompozycji przestrzennej przyjęto wytyczne Inwestora, któremu zależało na modernizacji placu przy siedzibie Nadleśnictwa, wydzielenie 2 przestrzeni o różnych funkcjach, budowie ogrodzenia przed budynkiem mieszkalnym, oraz założeniu małego trawnika. Wymiana nawierzchni zdecydowanie wpłynie na poprawę estetyki terenu wokół budynków. Plac, na którym zaprojektowano wymianę nawierzchni będzie stanowił parking dla pracowników Nadleśnictwa. Fragment placu będzie miejscem przeznaczonym do mycia samochodów. Do wyłożenia placu zastosowano prostokątną kostkę betonową w kolorze czerwonym. Przestrzeń podzielono na 2 osobne strefy. Rozdziela je płot lamelowy o wysokości 180 cm. Fragment płotu stanowi jednocześnie pergolę składającą się z 2 prefabrykowanych elementów drewnianych. W ogrodzeniu zamontowano furtkę, przez którą pracownik Nadleśnictwa będzie mógł dostać się do biura Nadleśnictwa bez konieczności obchodzenia terenu. Na części terenu na której zlokalizowany jest budynek mieszkalny zaprojektowano trawnik dywanowy. Ma to na celu stworzenie bardziej domowego charakteru przestrzeni przeznaczonej dla zamieszkania przez pracownika Nadleśnictwa. Przed budynkiem mieszkalnym Nadleśnictwa zaprojektowano ogrodzenie z płotu sztachetowego z podmurówką kamienną. Materiał na podmurówkę i 2 słupki stanowią kamienie naturalne będące materiałem Inwestora. Integralną częścią ogrodzenia jest brama wjazdowa 2 skrzydłowa. Na projektowanym terenie znalazło się również miejsce na nową lokalizację placu na ustawienie śmietnika. Będzie on się znajdował w sąsiedztwie jednego z budynków gospodarczych, w części służbowej.

5 7.0. Zakres prac rozbiórkowych i demontażowych Realizacja planowanej inwestycji niesie za sobą konieczność prac rozbiórkowych oraz demontażowych. Należy zdemontować istniejące ogrodzenie z płotu lamelowego. Aby uniknąć uszkodzenia altany wejściowej do budynku mieszkalnego należy zdemontować boazerię drewnianą i przenieść jej elementy do miejsca wskazanego przez Zamawiającego celem ponownego montażu po zakończeniu prac. Istniejąca ścieżka z kostki betonowej oraz murowany śmietnik przeznaczone są do rozbiórki. Przed przystąpieniem do prac związanych z wymianą nawierzchni konieczne jest również usunięcie warstwy betonu oraz asfaltu w obszarze zaznaczonym w części rysunkowej dokumentacji projektowej Bilans terenu Powierzchnie utwardzone 828,42 m² Zieleń-trawnik 43,77 m² Obszar objęty pracami projektowymi ok m²

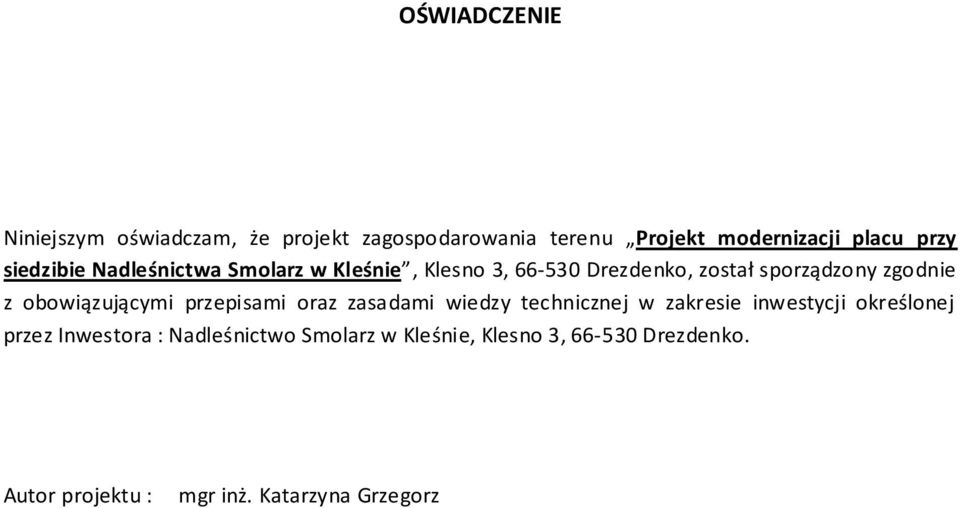

6 OŚWIADCZENIE Niniejszym oświadczam, że projekt zagospodarowania terenu Projekt modernizacji placu przy siedzibie Nadleśnictwa Smolarz w Kleśnie, Klesno 3, Drezdenko, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej w zakresie inwestycji określonej przez Inwestora : Nadleśnictwo Smolarz w Kleśnie, Klesno 3, Drezdenko. Autor projektu : mgr inż. Katarzyna Grzegorz
