SPORZĄDZIŁ KALKULACJE : Grzegorz Włosek DATA OPRACOWANIA : WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia

Transkrypt

1 Speed Ivest Sp. o.o. ul. Kuszników 20/1, Warszawa ROBÓT Klasyfikacja robót wg. Wspólnego Słownika Zamówień Przygotowanie terenu pod budowę Roboty budowlane w zakresie budowy obiektów sportowych Instalowanie ogrodzeń, płotów i sprzętu ochronnego NAZWA INWESTYCJI : Budowa boiska wielofunkcyjnego ADRES INWESTYCJI : Dębie, dz. nr ew. 350/96 INWESTOR : Gmina Chrząstowice ADRES INWESTORA : Chrząstowice, ul. Dworcowa 38 BRANŻA : Budowlana SPORZĄDZIŁ KALKULACJE : Grzegorz Włosek DATA OPRACOWANIA : WYKONAWCA : INWESTOR : Data opracowania Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU Przedmiotem opracowania jest budowa boiska wielofunkcyjnego o nawierzchni modułowej polipropylenowej, ograniczona obrzezami betonowymi z oporem. Podbudowę pod nawierzhcnię będzie stanowiła płyta betonowa na istniejącej nawierzchni asfaltowej. Odwodnienie boiska przewidziano jako powierzchniowe z odprowadzeniem wody opadowej za pomocą odwodnienia liniowego, do istniejącej kanalizacji deszczowej. Dookoła boiska projektuje się piłkochwyty hybrydowe wykonane w dolnej częsci z paneli stolowych, a w górenej wypełnienie będzie stanowiła siatka polipropylenowa.. Boisko będzie wyposażone w sprzet sportowy umożliwiający gre w piłke ręczną, koszykówkię, siatkówkę oraz opcionanie w tenis ziemny. Ponadto na boisku zaprojektowano ławki dla publiczności i kosze naśmieci

3 1 Roboty przygotowawcze 1 KNR 2-01 d Roboty pomiarowe przy powierzchniowych robotach ziemnych - boisko (29.6*44.6)/10000 ha ha RAZEM Obrzeża boiska 2 KNR 2-31 d Rowki pod krawężniki i ławy krawężnikowe o wymiarach 20x20 cm w gruncie m kat.iii-iv ( )*2 m RAZEM KNR 2-31 d Ława pod krawężniki betonowa z oporem m 3 poz.2*0.2*0.2 m RAZEM KNR 2-31 d Obrzeża betonowe o wymiarach 30x8 cm na podsypce piaskowej z wypełnieniem spoin piaskiem m poz.2 m RAZEM Podbudowa betonowa pod nawierzchnię boiska 5 KNR 2-31 d analogia Nawierzchnia betonowa - warstwa dolna o grubości 14 cm Płyta betonowa z betonu C20/25 z dodatkiem zbrojenia rozproszonego w ilości 25 kg/m3 29* RAZEM

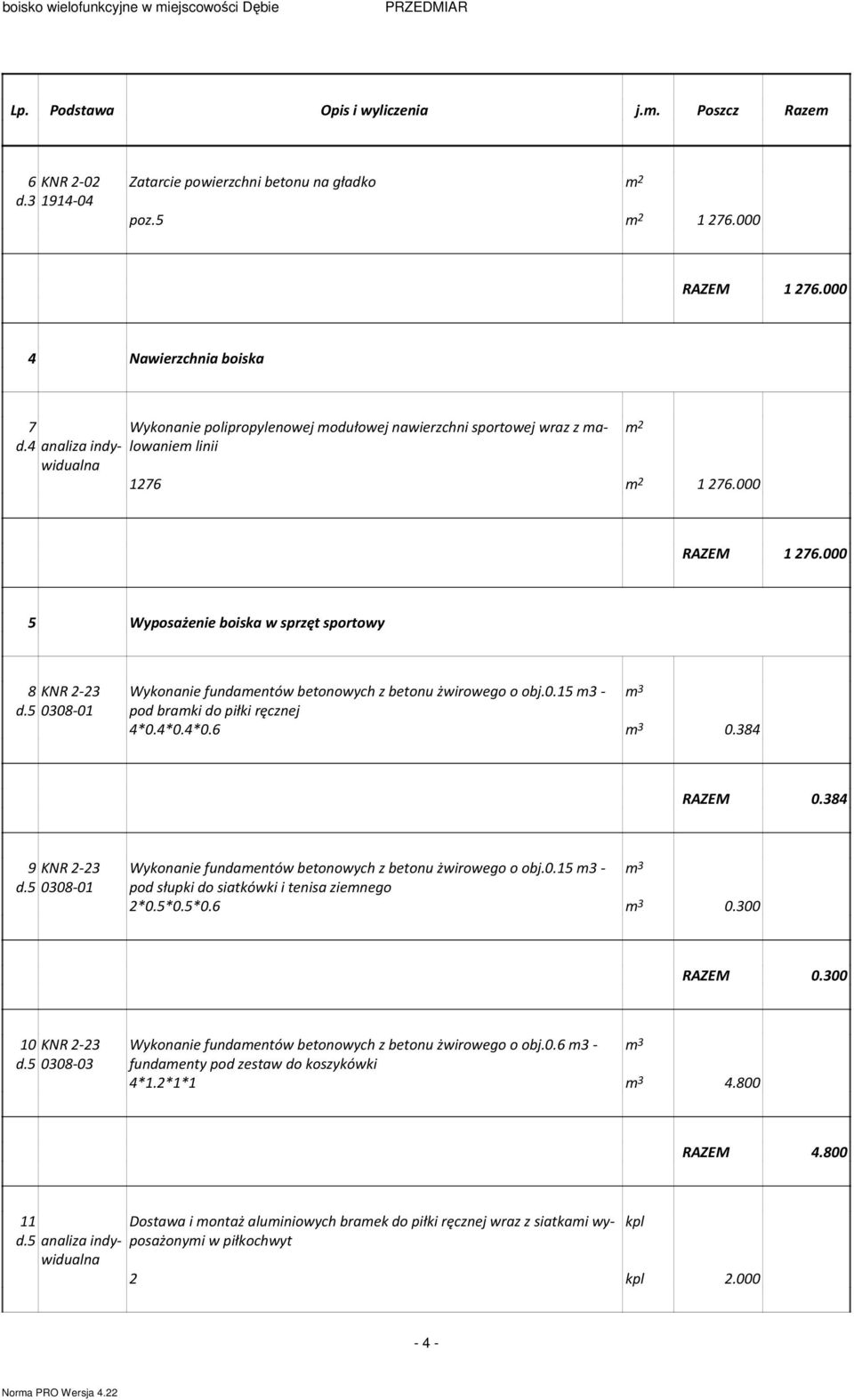

4 6 KNR 2-02 d Zatarcie powierzchni betonu na gładko poz RAZEM Nawierzchnia boiska 7 Wykonanie polipropylenowej modułowej nawierzchni sportowej wraz z malowaniem linii d.4 analiza indywidualna RAZEM Wyposażenie boiska w sprzęt sportowy 8 KNR 2-23 d Wykonanie fundamentów betonowych z betonu żwirowego o obj.0.15 m3 - m 3 pod bramki do piłki ręcznej 4*0.4*0.4*0.6 m RAZEM KNR 2-23 d Wykonanie fundamentów betonowych z betonu żwirowego o obj.0.15 m3 - m 3 pod słupki do siatkówki i tenisa ziemnego 2*0.5*0.5*0.6 m RAZEM KNR 2-23 d Wykonanie fundamentów betonowych z betonu żwirowego o obj.0.6 m3 - m 3 fundamenty pod zestaw do koszykówki 4*1.2*1*1 m RAZEM Dostawa i montaż aluminiowych bramek do piłki ręcznej wraz z siatkami wyposażonymi w piłkochwyt d.5 analiza indywidualna

5 RAZEM Dostawa i montaż aluminiowych słupków uniwersalnych do siatkówki z regulacją zawieszenia siatki d.5 analiza indywidualna RAZEM d.5 analiza indywidualna Dostawa i montaż kopletnego zestawu do koszykówki w skład zestawu wchodzą: stojak ocynkowany, tablica laminowana 180x120, obręcz stalowa uchylna, siatka sznurkowa - zestaw o wysięgu 160 cm RAZEM Piłkochwyty 14 KNR 2-01 d Wykopanie dołów o powierzchni dna do 0.2 m2 i głębokości do 1.0 m dół. (kat.gr.iii) 73 dół RAZEM KNNR 1 d Ręczne rozplantowanie ziemi wydobytej z wykopów m 3 73*0.48*0.48*1.1 m RAZEM KNNR 2 d Betonowanie stóp i płyt fundamentowych niezbrojonych w deskowaniu tradycyjnym m 3 73*0.48*0.48*1.1 m RAZEM Dostawa i montaż ogrodzenia hybrydowego m d.6 analiza indywidualna m

6 RAZEM Dostawa i montaż furtki systemowej 100x210 cm d.6 analiza indywidualna RAZEM Dostawa i montaż bramy wjazdowej 300x300 cm d.6 analiza indywidualna RAZEM Odwodnienie boiska 20 KNNR 6 Korytka ściekowe - odwodnienie liniowe z elementów betonowych gr. 15 cm, m d ze spadkiem wewnętrznym, przykryte rusztem ze stali ocynkowanej analiza indywidualna RAZEM Włączenie nowoprojektowanego odwodnienia liniowego do istniejącej kanalizacji na terenie szkoły d.7 analiza indywidualna RAZEM Dojście do boiska 22 KNR 2-01 d Ręczne roboty ziemne z transportem urobku samochodami samowyładowczymi m 3 na odległość do 1 km (kat.gr.iii) 5*1.5*0.26 m RAZEM

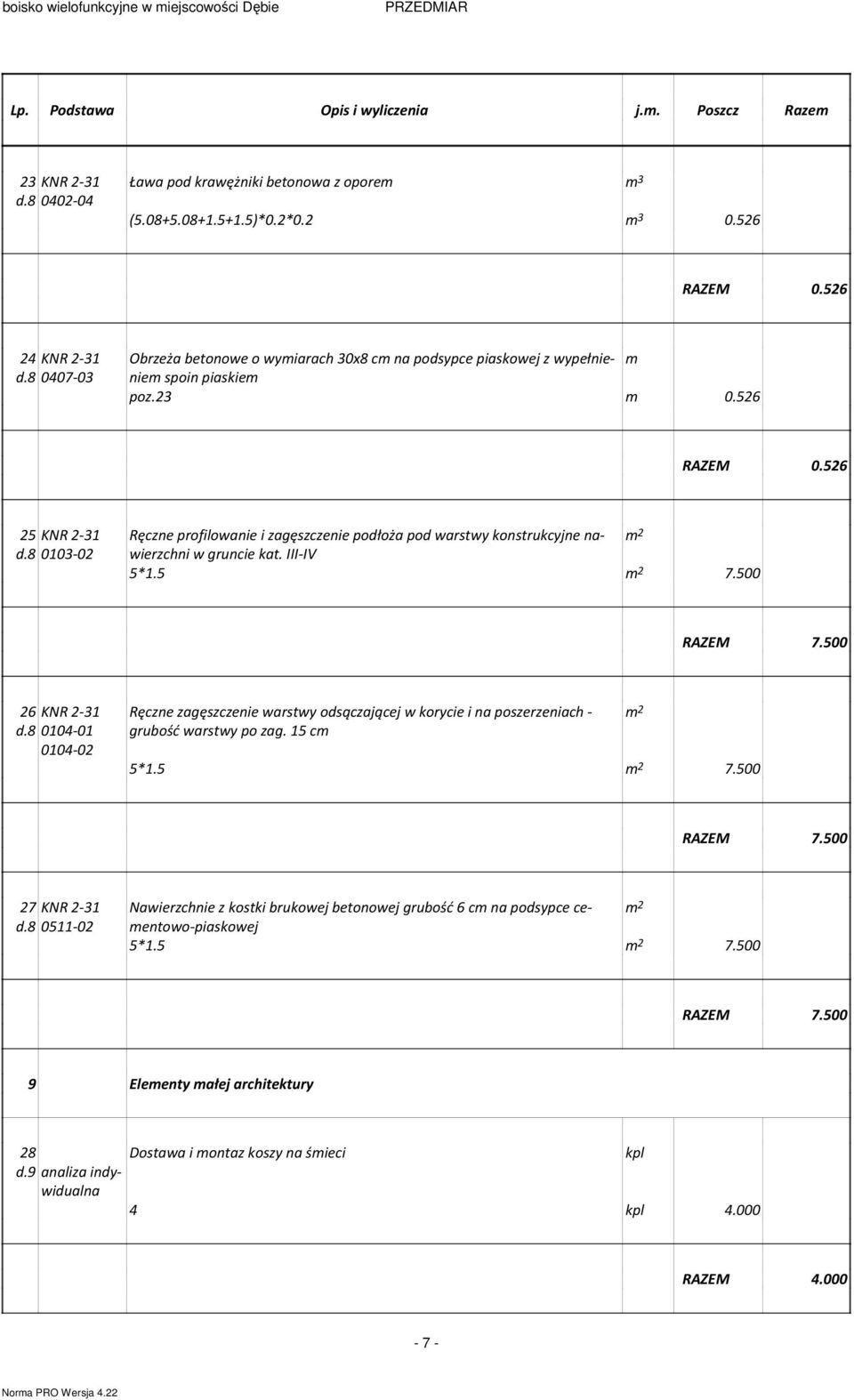

7 23 KNR 2-31 d Ława pod krawężniki betonowa z oporem m 3 ( )*0.2*0.2 m RAZEM KNR 2-31 d Obrzeża betonowe o wymiarach 30x8 cm na podsypce piaskowej z wypełnieniem spoin piaskiem m poz.23 m RAZEM KNR 2-31 d Ręczne profilowanie i zagęszczenie podłoża pod warstwy konstrukcyjne nawierzchni w gruncie kat. III-IV 5* RAZEM KNR 2-31 d Ręczne zagęszczenie warstwy odsączającej w korycie i na poszerzeniach - grubość warstwy po zag. 15 cm 5* RAZEM KNR 2-31 d Nawierzchnie z kostki brukowej betonowej grubość 6 cm na podsypce cementowo-piaskowej 5* RAZEM Elementy małej architektury 28 Dostawa i montaz koszy na śmieci d.9 analiza indywidualna RAZEM

8 29 Dostawa i montaż ławek d.9 analiza indywidualna RAZEM
