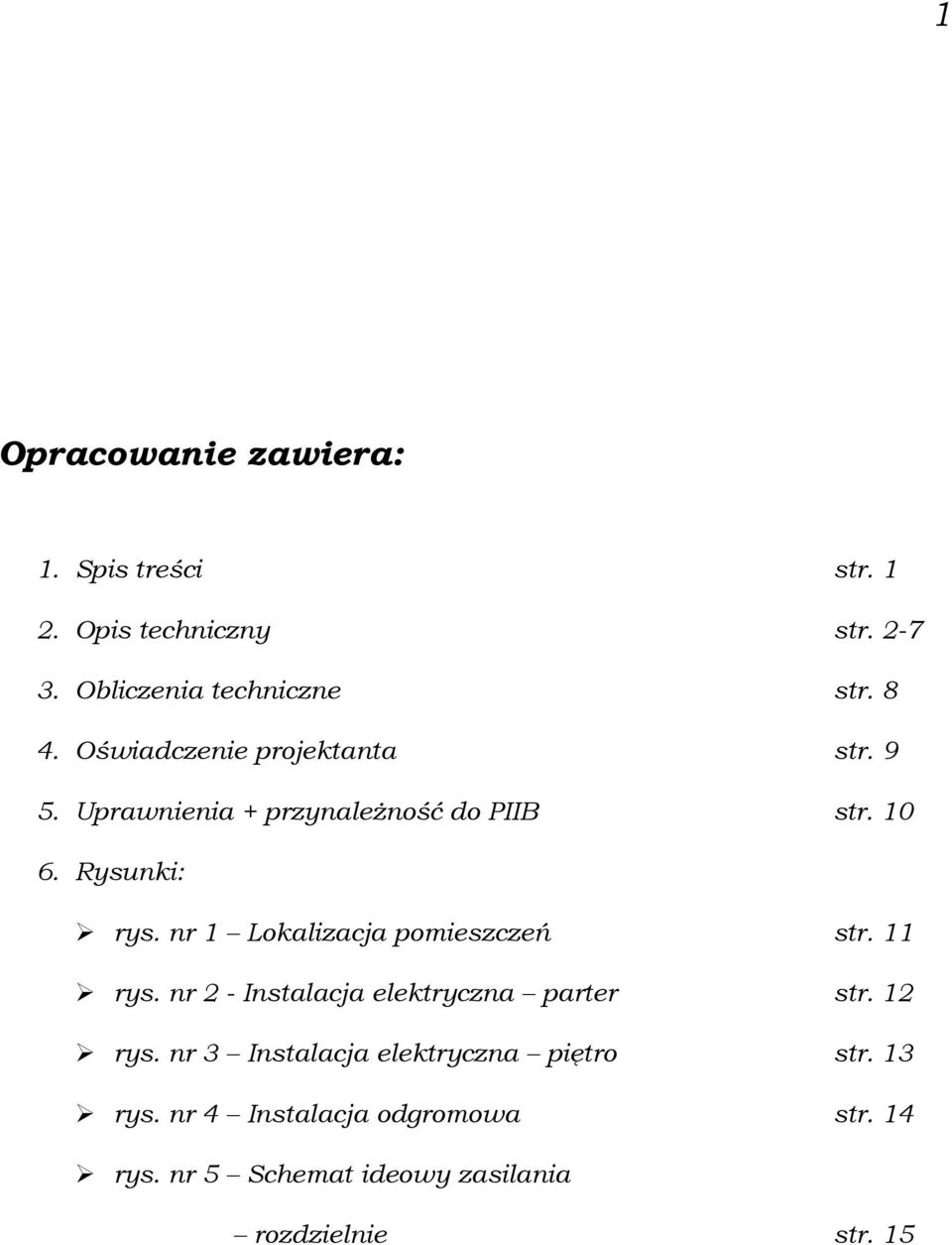

1 1 Opracowanie zawiera: 1. Spis treści str Opis techniczny str Obliczenia techniczne str Oświadczenie projektanta str Uprawnienia + przynaleŝność do PIIB str Rysunki: rys. nr 1 Lokalizacja pomieszczeń str. 11 rys. nr 2 - Instalacja elektryczna parter str. 12 rys. nr 3 Instalacja elektryczna piętro str. 13 rys. nr 4 Instalacja odgromowa str. 14 rys. nr 5 Schemat ideowy zasilania rozdzielnie str. 15

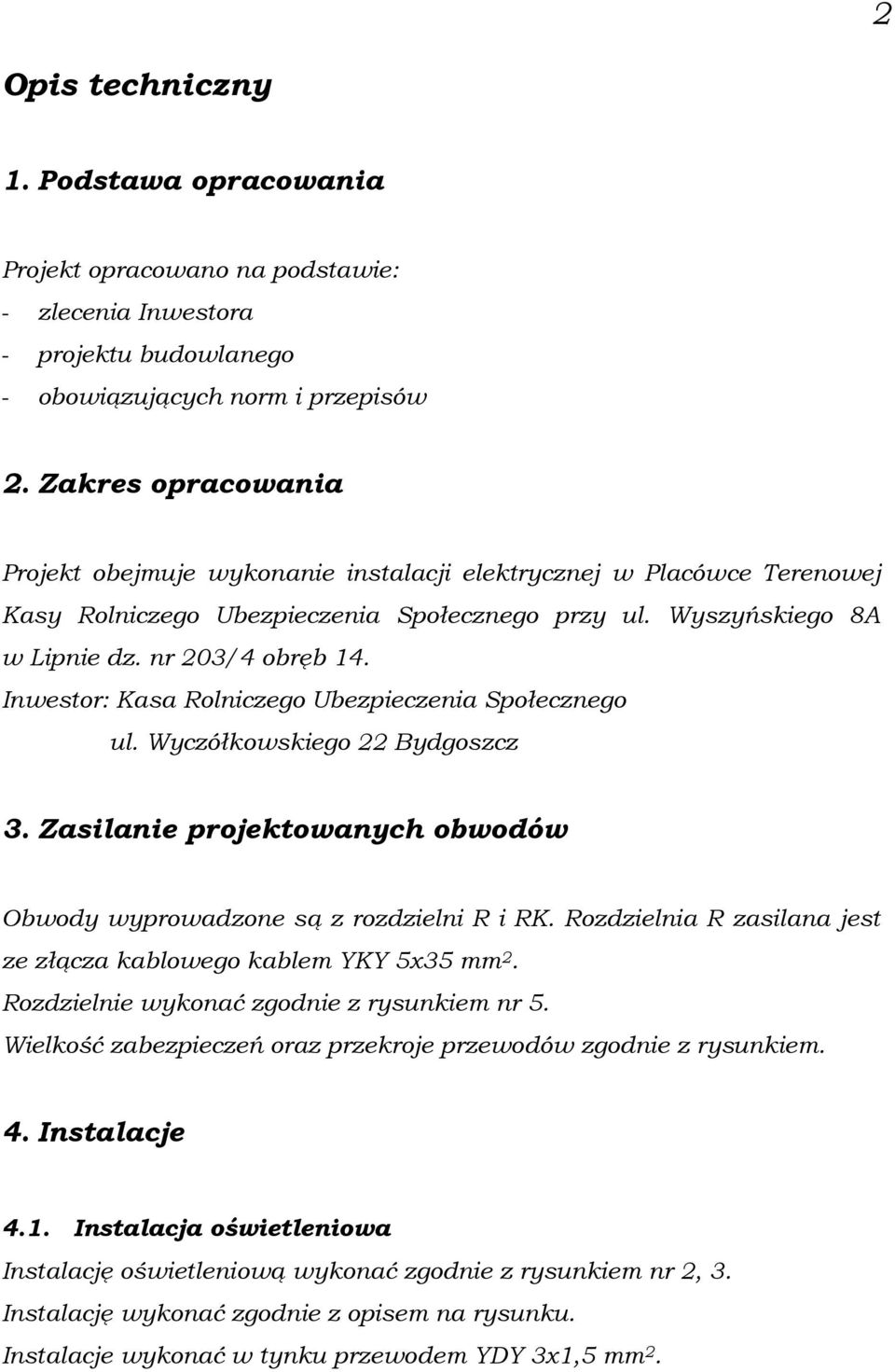

2 2 Opis techniczny 1. Podstawa opracowania Projekt opracowano na podstawie: - zlecenia Inwestora - projektu budowlanego - obowiązujących norm i przepisów 2. Zakres opracowania Projekt obejmuje wykonanie instalacji elektrycznej w Placówce Terenowej Kasy Rolniczego Ubezpieczenia Społecznego przy ul. Wyszyńskiego 8A w Lipnie dz. nr 203/4 obręb 14. Inwestor: Kasa Rolniczego Ubezpieczenia Społecznego ul. Wyczółkowskiego 22 Bydgoszcz 3. Zasilanie projektowanych obwodów Obwody wyprowadzone są z rozdzielni R i RK. Rozdzielnia R zasilana jest ze złącza kablowego kablem YKY 5x35 mm 2. Rozdzielnie wykonać zgodnie z rysunkiem nr 5. Wielkość zabezpieczeń oraz przekroje przewodów zgodnie z rysunkiem. 4. Instalacje 4.1. Instalacja oświetleniowa Instalację oświetleniową wykonać zgodnie z rysunkiem nr 2, 3. Instalację wykonać zgodnie z opisem na rysunku. Instalacje wykonać w tynku przewodem YDY 3x1,5 mm 2.

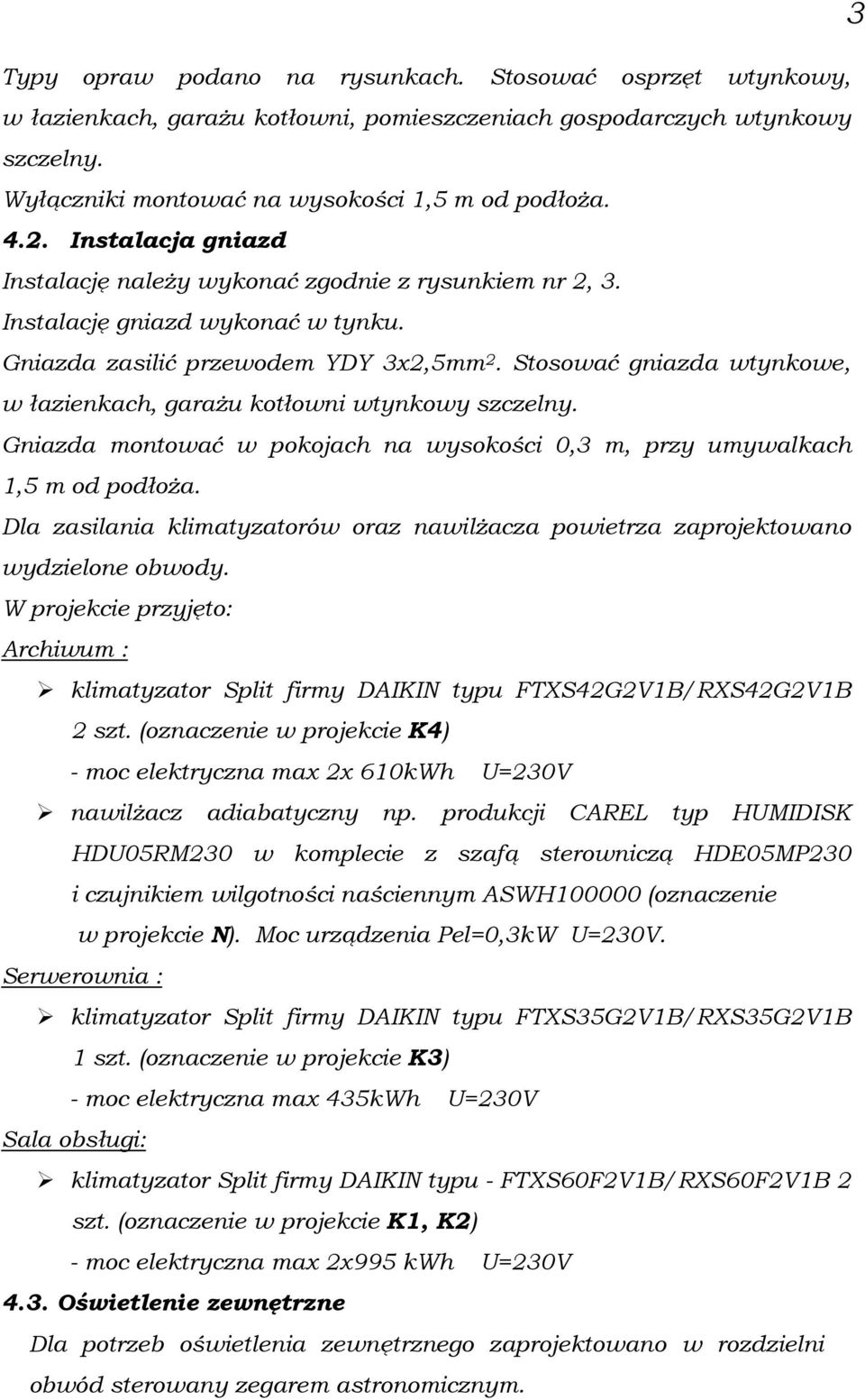

3 Typy opraw podano na rysunkach. Stosować osprzęt wtynkowy, w łazienkach, garaŝu kotłowni, pomieszczeniach gospodarczych wtynkowy szczelny. Wyłączniki montować na wysokości 1,5 m od podłoŝa Instalacja gniazd Instalację naleŝy wykonać zgodnie z rysunkiem nr 2, 3. Instalację gniazd wykonać w tynku. Gniazda zasilić przewodem YDY 3x2,5mm 2. Stosować gniazda wtynkowe, w łazienkach, garaŝu kotłowni wtynkowy szczelny. Gniazda montować w pokojach na wysokości 0,3 m, przy umywalkach 1,5 m od podłoŝa. Dla zasilania klimatyzatorów oraz nawilŝacza powietrza zaprojektowano wydzielone obwody. W projekcie przyjęto: Archiwum : klimatyzator Split firmy DAIKIN typu FTXS42G2V1B/RXS42G2V1B 2 szt. (oznaczenie w projekcie K4) - moc elektryczna max 2x 610kWh U=230V nawilŝacz adiabatyczny np. produkcji CAREL typ HUMIDISK HDU05RM230 w komplecie z szafą sterowniczą HDE05MP230 i czujnikiem wilgotności naściennym ASWH (oznaczenie w projekcie N). Moc urządzenia Pel=0,3kW U=230V. Serwerownia : klimatyzator Split firmy DAIKIN typu FTXS35G2V1B/RXS35G2V1B 1 szt. (oznaczenie w projekcie K3) - moc elektryczna max 435kWh U=230V Sala obsługi: klimatyzator Split firmy DAIKIN typu - FTXS60F2V1B/RXS60F2V1B 2 szt. (oznaczenie w projekcie K1, K2) - moc elektryczna max 2x995 kwh U=230V 4.3. Oświetlenie zewnętrzne Dla potrzeb oświetlenia zewnętrznego zaprojektowano w rozdzielni obwód sterowany zegarem astronomicznym. 3

4 4 5. Instalacja kotłowni W kotłowni zaprojektowano gniazda wtynkowe szczelne 16A/230V. W obiekcie przyjęto kocioł SOB 22C. Jest to olejowy kocioł kondensacyjny z palnikiem wentylatorowym. Kocioł wyposaŝony jest w zintegrowany system regulacji z moŝliwością rozbudowy (ISR Plus) dla pogodowego sterowania pracą kotła i obiegów grzewczych. Panel obsługowy (kaseta sterująca) udostępnia cztery programy pracy dla dwóch obiegów co, przygotowania c.w.u. i pompy cyrkulacyjnej. Sterowanie odbywa się poprzez czujnik temperatury zewnętrznej. Kocioł wyposaŝony jest w dwustopniowy palnik olejowy wentylatorowy zasilany z kasety. Panel sterujący zasilany będzie poprzez gniazdo. Pompa obiegowa 25Por30C (II bieg) o mocy P=40W U=220V zasilana ` i sterowana będzie z kasety. 6. Instalacje sieci logicznej 6.1. Układ zasilania sieci komputerowej Dla zapewnienia bezawaryjnej pracy sprzętu komputerowego przez wyeliminowanie moŝliwości uszkodzenia pamięci spowodowanej zanikiem napięcia w sieci, przewiduje się wydzieloną od sieci ogólnej sieć komputerową. Dla spełnienia powyŝszych warunków zasilania zastosowano przetwornicę systemu bezprzewodowego zasilania (UPS) o mocy kva zabudowaną w serwerowni. UPS powinien być wyposaŝony w baterie akumulatorowe wewnętrzne zapewniające zasilanie odbiorników do 10 minut od momentu zaniku napięcia. W przypadku potrzeby wydłuŝenia czasu pracy UPS-a naleŝy dodatkowo zastosować baterie zewnętrzne. Dla zasilania instalacji komputerowych przewiduje się tablicę komputerową RK zlokalizowaną w serwerowni. Schemat układu zasilania przedstawiono na rys. nr 5.

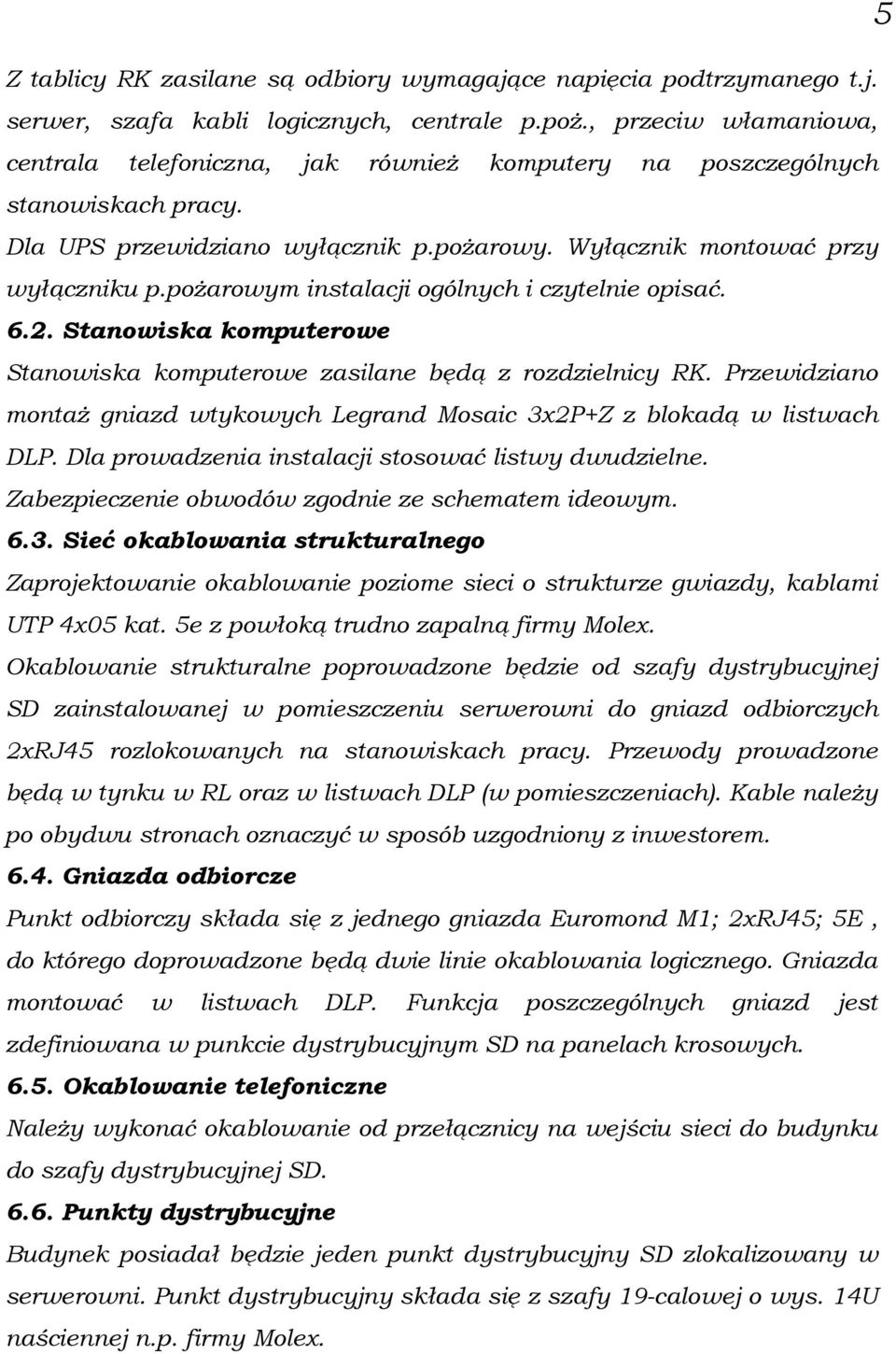

5 Z tablicy RK zasilane są odbiory wymagające napięcia podtrzymanego t.j. serwer, szafa kabli logicznych, centrale p.poŝ., przeciw włamaniowa, centrala telefoniczna, jak równieŝ komputery na poszczególnych stanowiskach pracy. Dla UPS przewidziano wyłącznik p.poŝarowy. Wyłącznik montować przy wyłączniku p.poŝarowym instalacji ogólnych i czytelnie opisać Stanowiska komputerowe Stanowiska komputerowe zasilane będą z rozdzielnicy RK. Przewidziano montaŝ gniazd wtykowych Legrand Mosaic 3x2P+Z z blokadą w listwach DLP. Dla prowadzenia instalacji stosować listwy dwudzielne. Zabezpieczenie obwodów zgodnie ze schematem ideowym Sieć okablowania strukturalnego Zaprojektowanie okablowanie poziome sieci o strukturze gwiazdy, kablami UTP 4x05 kat. 5e z powłoką trudno zapalną firmy Molex. Okablowanie strukturalne poprowadzone będzie od szafy dystrybucyjnej SD zainstalowanej w pomieszczeniu serwerowni do gniazd odbiorczych 2xRJ45 rozlokowanych na stanowiskach pracy. Przewody prowadzone będą w tynku w RL oraz w listwach DLP (w pomieszczeniach). Kable naleŝy po obydwu stronach oznaczyć w sposób uzgodniony z inwestorem Gniazda odbiorcze Punkt odbiorczy składa się z jednego gniazda Euromond M1; 2xRJ45; 5E, do którego doprowadzone będą dwie linie okablowania logicznego. Gniazda montować w listwach DLP. Funkcja poszczególnych gniazd jest zdefiniowana w punkcie dystrybucyjnym SD na panelach krosowych Okablowanie telefoniczne NaleŜy wykonać okablowanie od przełącznicy na wejściu sieci do budynku do szafy dystrybucyjnej SD Punkty dystrybucyjne Budynek posiadał będzie jeden punkt dystrybucyjny SD zlokalizowany w serwerowni. Punkt dystrybucyjny składa się z szafy 19-calowej o wys. 14U naściennej n.p. firmy Molex. 5

6 6 5. Instalacja odgromowa Instalację odgromową wykonać zgodnie z rysunkiem nr 3. Zwody poziome prowadzić na podstawach izolacyjnych, zwody pionowe w tynku w RL. Dla budynku zaprojektowano uziom fundamentowy. Rezystancja uziomu RZ 10 Ω. Złącza kontrolne montować na wys. 1,4 m. 6. Ochrona od poraŝeń oraz połączenia wyrównawcze Dla wszystkich projektowanych obwodów zastosowano wyłączniki róŝnicowo-prądowe o prądzie róŝnicowym 30 ma. Zgodnie z obowiązującymi przepisami jako środek dodatkowej ochrony od poraŝeń przyjęto: SAMOCZYNNE ODŁĄCZENIE W UKŁADZIE TN-C-S. Przewody ochronne nie mogą być przerywane bezpiecznikami ani łącznikami. Miejsca wymagające ochrony łączyć za pośrednictwem przewodów ochronnych z zaciskami PE. W piwnicy budynku zainstalować szynę wyrównawczą. Do szyny podłączyć rury instalacji sanitarnych (w przypadku wykonania ich z materiałów przewodzących) oraz z szynami PE w tablicach głównych. Szyny połączyć z uziomem. We wszystkich pomieszczeniach w.c.wykonać lokalne połączenia wyrównawcze. Szyny wyrównawcze zainstalować w obudowach pionów instalacyjnych. Do szyn podłączyć wszystkie części przewodzące dostępne i części przewodzące obce. Szyny te połączyć z zaciskami PE w rozdzielniach.

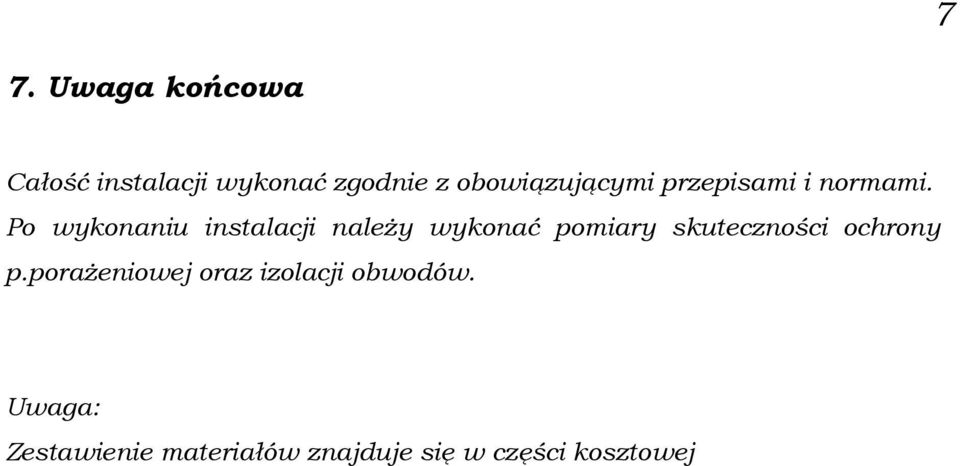

7 7 7. Uwaga końcowa Całość instalacji wykonać zgodnie z obowiązującymi przepisami i normami. Po wykonaniu instalacji naleŝy wykonać pomiary skuteczności ochrony p.poraŝeniowej oraz izolacji obwodów. Uwaga: Zestawienie materiałów znajduje się w części kosztowej

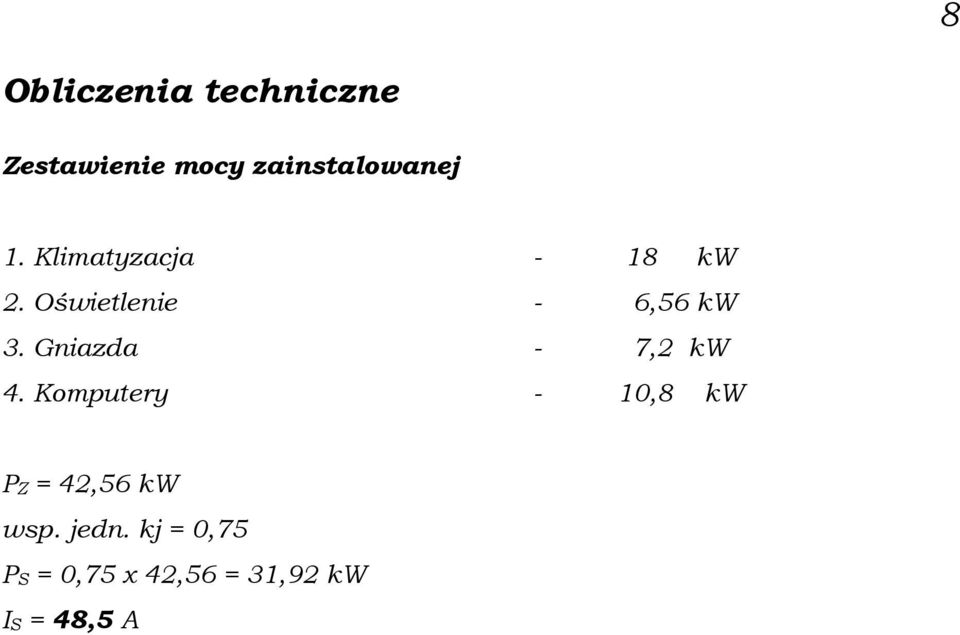

8 8 Obliczenia techniczne Zestawienie mocy zainstalowanej 1. Klimatyzacja - 18 kw 2. Oświetlenie - 6,56 kw 3. Gniazda - 7,2 kw 4. Komputery - 10,8 kw PZ = 42,56 kw wsp. jedn. kj = 0,75 PS = 0,75 x 42,56 = 31,92 kw IS = 48,5 A

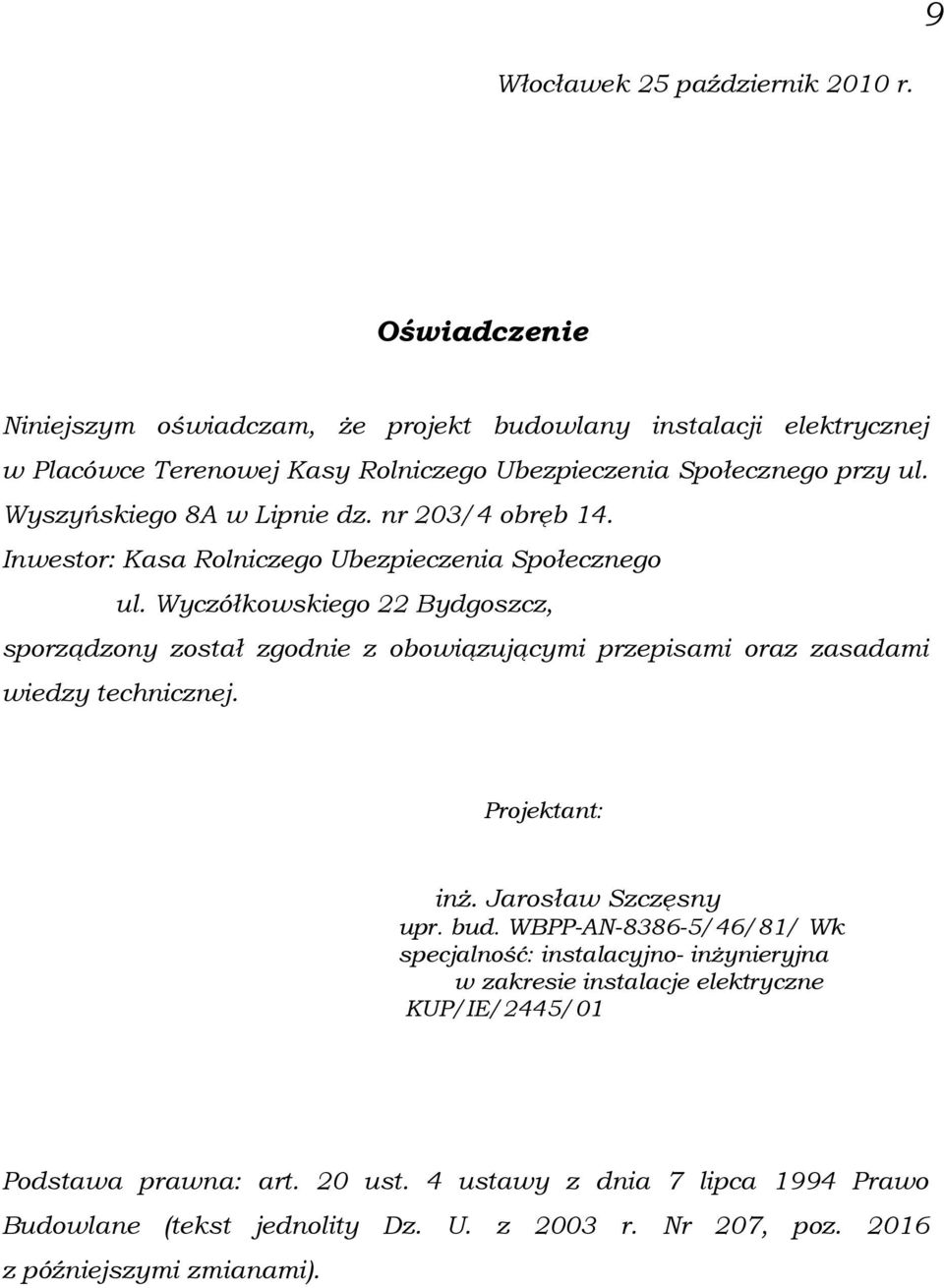

9 9 Włocławek 25 październik 2010 r. Oświadczenie Niniejszym oświadczam, Ŝe projekt budowlany instalacji elektrycznej w Placówce Terenowej Kasy Rolniczego Ubezpieczenia Społecznego przy ul. Wyszyńskiego 8A w Lipnie dz. nr 203/4 obręb 14. Inwestor: Kasa Rolniczego Ubezpieczenia Społecznego ul. Wyczółkowskiego 22 Bydgoszcz, sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: inŝ. Jarosław Szczęsny upr. bud. WBPP-AN /46/81/ Wk specjalność: instalacyjno- inŝynieryjna w zakresie instalacje elektryczne KUP/IE/2445/01 Podstawa prawna: art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo Budowlane (tekst jednolity Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami).
