2. UWAGI I DECYZJE CZYNNIKÓW KONTROLI ORAZ ZATWIERDZENIA DOKUMENTACJI
|
|
- Bronisława Wysocka
- 8 lat temu
- Przeglądów:
Transkrypt

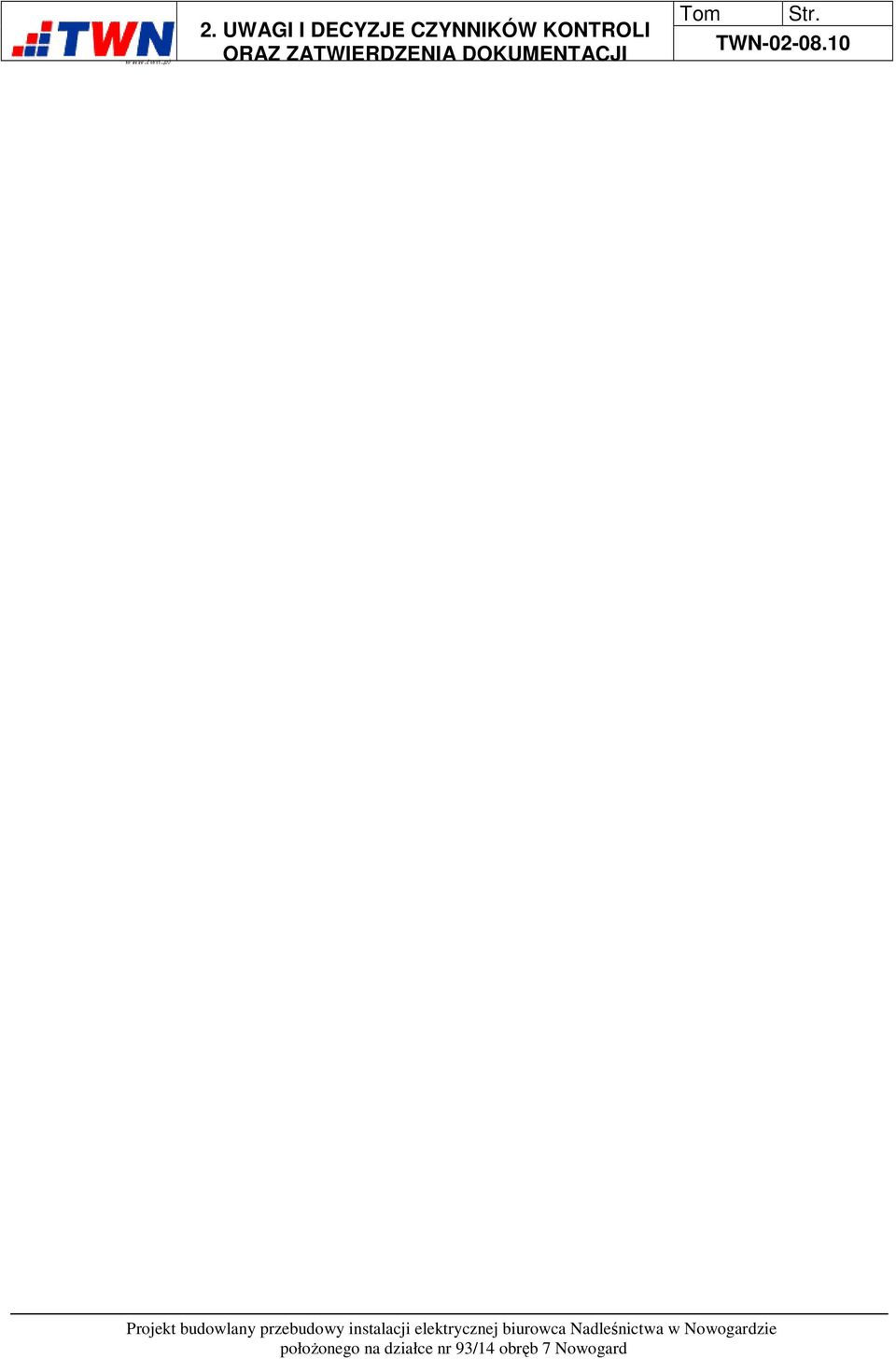

1 2. UWAGI I DECYZJE CZYNNIKÓW KONTROLI ORAZ ZATWIERDZENIA DOKUMENTACJI Tom TWN
2 3. SPIS ZAWARTOŚCI TWN Strona tytułowa. 2. Uwagi i decyzje czynników kontroli i zatwierdzenia dokumentacji. 3. Spis zawartości. 4. Spis rysunków. 5. Dane wyjściowe. Załączniki: Załącznik 1 Umowa przyłączeniowa do sieci elektroenergetycznej. Załącznik 2 Uprawnienia budowlane projektanta Adama Wierzbowskiego. Załącznik 3 Uprawnienia budowlane sprawdzającego Sebastian Krawiec. Załącznik 4 Zaświadczenie o przynależności Adama Wierzbowskiego do Izby Inżynierów Budownictwa. Załącznik 5 Zaświadczenie o przynależności Sebastian Krawiec do Izby Inżynierów Budownictwa. 6. Opis techniczny. 7. Obliczenia techniczne. 8. Wykaz materiałów i urządzeń. 9. Informacja bioz. 10. Rysunki.

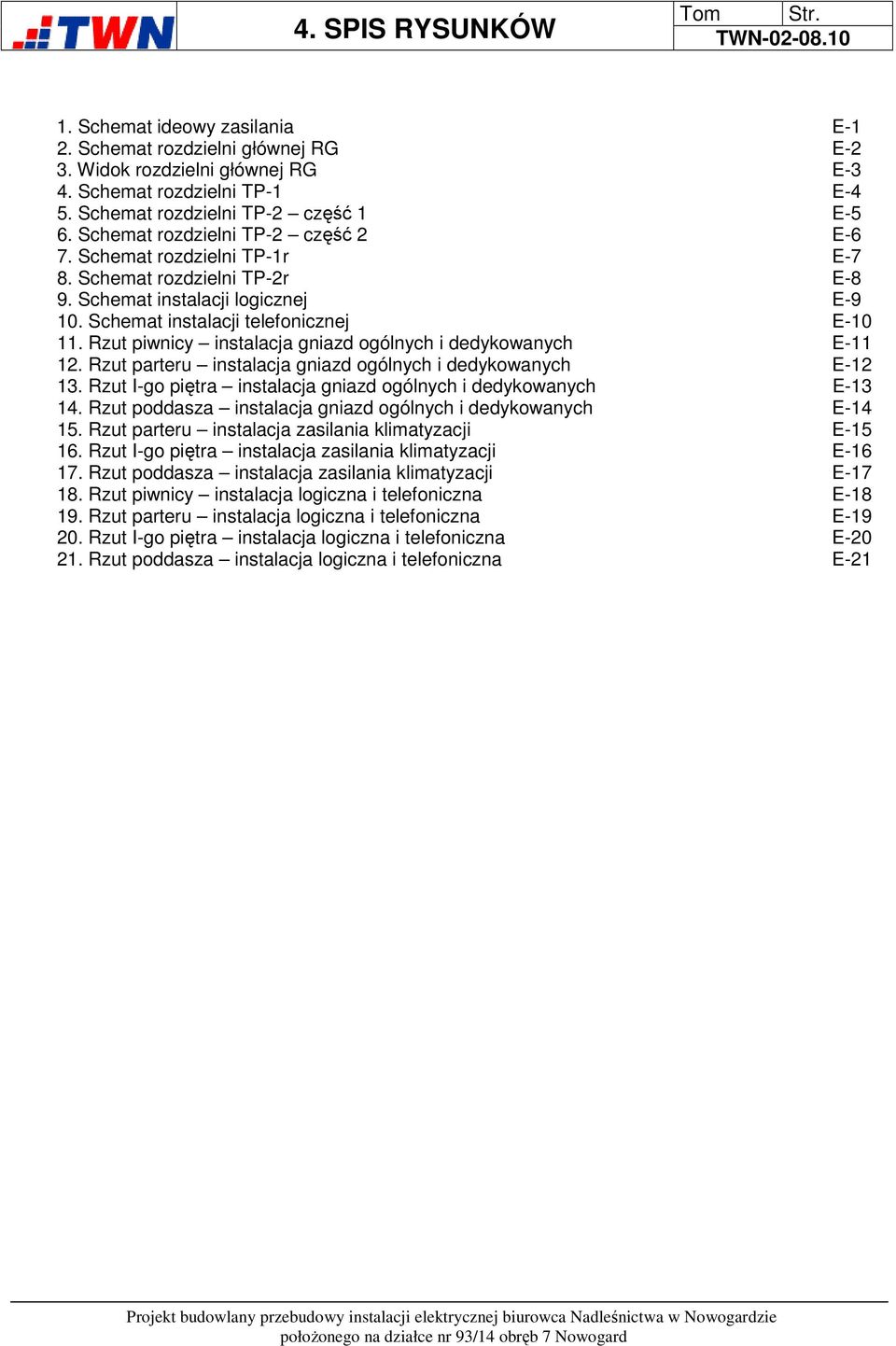

3 4. SPIS RYSUNKÓW TWN Schemat ideowy zasilania E-1 2. Schemat rozdzielni głównej RG E-2 3. Widok rozdzielni głównej RG E-3 4. Schemat rozdzielni TP-1 E-4 5. Schemat rozdzielni TP-2 część 1 E-5 6. Schemat rozdzielni TP-2 część 2 E-6 7. Schemat rozdzielni TP-1r E-7 8. Schemat rozdzielni TP-2r E-8 9. Schemat instalacji logicznej E Schemat instalacji telefonicznej E Rzut piwnicy instalacja gniazd ogólnych i dedykowanych E Rzut parteru instalacja gniazd ogólnych i dedykowanych E Rzut I-go piętra instalacja gniazd ogólnych i dedykowanych E Rzut poddasza instalacja gniazd ogólnych i dedykowanych E Rzut parteru instalacja zasilania klimatyzacji E Rzut I-go piętra instalacja zasilania klimatyzacji E Rzut poddasza instalacja zasilania klimatyzacji E Rzut piwnicy instalacja logiczna i telefoniczna E Rzut parteru instalacja logiczna i telefoniczna E Rzut I-go piętra instalacja logiczna i telefoniczna E Rzut poddasza instalacja logiczna i telefoniczna E-21

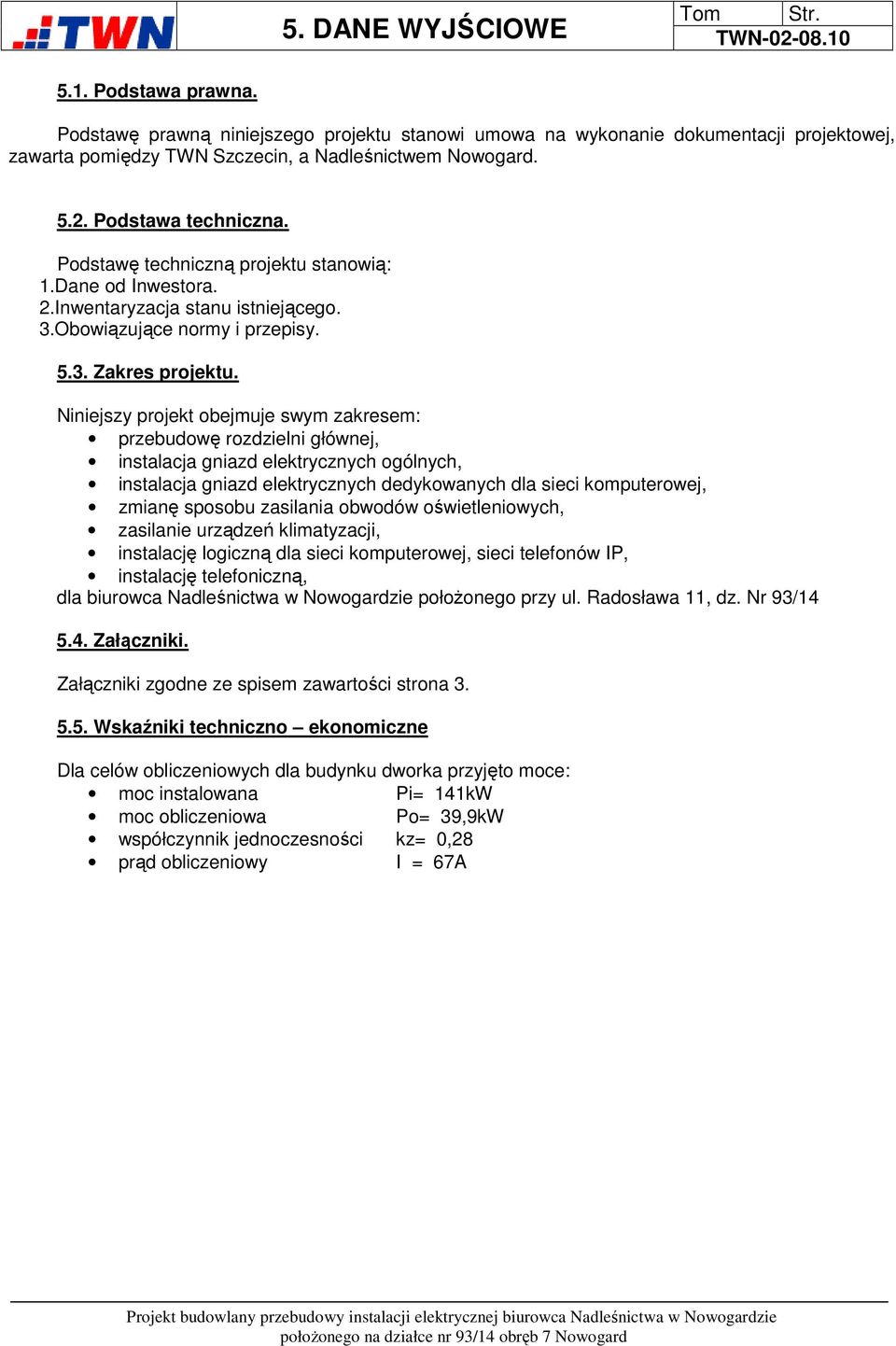

4 5. DANE WYJŚCIOWE TWN Podstawa prawna. Podstawę prawną niniejszego projektu stanowi umowa na wykonanie dokumentacji projektowej, zawarta pomiędzy TWN Szczecin, a Nadleśnictwem Nowogard Podstawa techniczna. Podstawę techniczną projektu stanowią: 1.Dane od Inwestora. 2.Inwentaryzacja stanu istniejącego. 3.Obowiązujące normy i przepisy Zakres projektu. Niniejszy projekt obejmuje swym zakresem: przebudowę rozdzielni głównej, instalacja gniazd elektrycznych ogólnych, instalacja gniazd elektrycznych dedykowanych dla sieci komputerowej, zmianę sposobu zasilania obwodów oświetleniowych, zasilanie urządzeń klimatyzacji, instalację logiczną dla sieci komputerowej, sieci telefonów IP, instalację telefoniczną, dla biurowca Nadleśnictwa w Nowogardzie położonego przy ul. Radosława 11, dz. Nr 93/ Załączniki. Załączniki zgodne ze spisem zawartości strona Wskaźniki techniczno ekonomiczne Dla celów obliczeniowych dla budynku dworka przyjęto moce: moc instalowana Pi= 141kW moc obliczeniowa Po= 39,9kW współczynnik jednoczesności kz= 0,28 prąd obliczeniowy I = 67A
5 6. OPIS TECHNICZNY TWN Stan istniejący. W stanie istniejącym budynek biurowca Nadleśnictwa posiada instalację elektryczna gniazd i oświetlenia, oraz instalacje logiczną komputerową i telefoniczną. Budynek zasilany jest z sieci elektroenergetycznej, pomiar energii elektrycznej bezpośredni licznikiem zabudowanym w szafce pomiarowej w pomieszczeniu 102 Komunikacja Stan projektowany. Zgodnie ze zleceniem projektuje się wykonanie nowej instalacje gniazd elektrycznych ogólnych i dedykowanych, przebudowę rozdzielni głównej, okablowanie instalacji logicznej komputerowej oraz telefonicznej. Zasilanie odbiorów budynku odbywać się będzie z istniejącej rozdzielni głównej RG, która należy przebudować wg projektu. Lokalizacja RG w piwnicy wg rysunków. Projektuje się wykonanie RG jako szafę natynkową zabudowaną na wysokości 115cm od posadzki, o wymiarach 1060x600x250 np. prod Moeller-Eaton. Istniejące odbiory RG poza projektowanymi przełożyć do projektowanej RG. W rozdzielni głównej RG należy dokonać podziału przewodu PEN na PE i N a punkt podziału uziemić do istniejącego uziomu w budynku. Przy rozdzielni głównej należy wykonać główna szynę wyrównawczą, którą należy połączyć taśmą FeZn 25x4 z uziomem budynku. Punkt podziału przewodu PEN należy uziemić do GSW przewodem LgY 16. Od RG projektuje się wyprowadzenie wewnętrznych linii zasilających poszczególne tablice piętrowe, oraz instalację gniazd i oświetlenia na poziomie piwnicy. Wewnętrzne linie zasilające należy prowadzić w bruzdach ściennych w rurkach ochronnych np. RB, przewody do gniazd i oświetlenia prowadzić również w bruzdach ściennych. Wszystkie podrozdzielnie należy wykonać jako typowe wtynkowe obudowy typu np. BF-U prod. Moeller-Eaton 6.3. Rozwiązania projektowe Instalacje wewnętrzne Rozmieszczenie tablic rozdzielczych oraz osprzętu instalacyjnego według rysunków. Instalację elektryczną w całym budynku należy wykonań jako podtynkową. Przewody elektryczne należy prowadzić równolegle do ścian i stropów. W łazienkach stosować osprzęt min. IP44., w pozostałych pomieszczeniach IP Wyłącznik przeciwpożarowy zasilania Rozłącznik główny w rozdzielni RG wyposażony będzie w wyzwalacz wzrostowy uruchamiany przyciskiem umieszczonym wewnątrz budynku przy wejściu głównym do budynku, przycisk opisać jako przeciwpożarowy wyłącznik prądu. Przewód HDGs 3*1.5 PH90 do przeciwpożarowego wyłącznika prądu prowadzić osobną. Przycisk przeciwpożarowy wyłącza zasilanie główne budynku Instalacja odbiorcza oświetleniowa Budynek wyposażony jest w instalacje oświetlenia ogólnego i awaryjnego, które spełnia wymagania Polskich Norm. Ze względów funkcjonalnych istniejące oświetlenie na poszczególnych kondygnacjach należy przepiąć do projektowanych tablic piętrowych nierezerwowanych Instalacja odbiorcza gniazd ogólnych Instalację gniazd wykonać przewodami YDYp 3x2,5mm2 i YDYp 5x2,5 mm2 według rysunków i ustaleń z inwestorem. Instalacje wykonać jako wtynkowe. Gniazda stosować producenta np. ELDA Szczecinek w kolorystyce innego osprzętu.
6 6. OPIS TECHNICZNY TWN Gniazda ogólne montować na wysokości h=0,3m. W kuchni gniazda ogólne montować na wysokości 1,15m, gniazda zasilające lodówki na wysokości 1,15m, a gniazdo do zasilania okapu montować na wysokości 2,2m. Wykonać zasilanie trójfazowe dla podgrzewaczy wody w łazienkach, oraz ekspresu ciśnieniowego. Wszystkie obwody gniazd należy zabezpieczyć wyłącznikami nadprądowymi oraz różnicowoprądowymi w obwodach dla pomieszczeń tego wymagających. Przewody elektryczne prowadzić od gniazdka do gniazdka unikając puszek łączeniowych i podłączania więcej niż dwóch przewodów pod zaciski osprzętu. Przewody elektryczne prowadzić w bruzdach ściennych podtynkowo Instalacja odbiorcza gniazd dedykowanych Dla celów zasilania urządzeń biurowych projektuje się instalację gniazd elektrycznych dedykowanych. Przy każdym stanowisku pracy projektuje się punkt elektryczny oznaczony jako PE z czterema gniazdami elektrycznymi nierezerwowanymi oraz punkt elektryczno-logiczny oznaczony jako PEL z dwoma gniazdami rezerwowanymi poprzez UPS. Punkty PE i PEL wykonać w systemie Mosaic. Instalacje gniazd dedykowanych rezerwowanych zasilić z projektowanych tablic piętrowych TP-1r, TP-2r. Instalacje gniazd dedykowanych nierezerwowanych zasilić z projektowanych tablic piętrowych TP-1, TP-2. Dla instalacji elektrycznej dedykowanej stosować przewód YDY 3x2,5. Przewody układać pod tynkiem (zabudową z płyty G-K). Każdy obwód rezerwowany zabezpieczony zespolonym wyłącznikiem różnicowo nadprądowym typ. A Instalacja zasilania urządzeń klimatyzacyjnych Projektuje się zasilanie urządzeń klimatyzacyjnych w następującym zakresie: zasilenie trzech jednostek zewnętrznych klimatyzacji zasilenie rozdzielaczy klimatyzacji Urządzenia klimatyzacji należy zasilić z projektowanych rozdzielni piętrowych, z podziałem na obwody według rysunków. Zasilanie jednostek wewnętrznych klimatyzacji odbywa się przewodem sterowniczym, wykonanie tych przewodów należy do wykonawcy instalacji klimatyzacji Instalacja logiczna komputerowa oraz telefoniczna Projektowane okablowanie strukturalne należy wykonać w kat. 6 z zachowaniem zgodności z europejskimi i międzynarodowymi normami: Standard międzynarodowy ISO 11801, Standard europejski EN 50173, Norma EIA/TIA 569 na prowadzenie kabli w ciągach kablowych, Norma EIA/TIA 570 dla budynków komercyjnych i mieszkalnych, Norma EN dotycząca emisji pól elektromagnetycznych przez urządzenia informatyczne, Norma IEC 8013 dotycząca odporności na zakłócenia elektromagnetyczne, Norma IEC 8014 dotycząca odporności na impulsowe zakłócenia elektromagnetyczne. Tak rozwiązany system okablowania pozwala przesunąć dowolne stanowisko pracy do wybranego miejsca w budynku i zapewnić jego podłączenie do każdego systemu teleinformatycznego przez proste podłączenie kabla. Sieć okablowania strukturalnego rozprowadzona zostanie wewnątrz budynku z głównego punktu dystrybucyjnego - GPD. Obwody prowadzone będą w układzie gwiazdy z zachowaniem ciągłości przewodów. Sieć telefoniczna rozprowadzona będzie od istniejącej centrali telefonicznej Silcan NCT z 36 numerami wewnętrznymi. Przewody instalacji strukturalnej należy prowadzić pod tynkiem zachowując przepisowe odległości od innych instalacji. Sieć k Sieć zbudowana jest z 34 gniazd abonenckich PEL. Do każdego z gniazd należy doprowadzić dwa przewody: UTP 4x2x0,5 kat 6 z przypisanych portów w GPD, jeden przewód YTKSY 2x2x0,5 z istniejącej centrali telefonicznej oraz obwód dedykowanej instalacji elektrycznej.

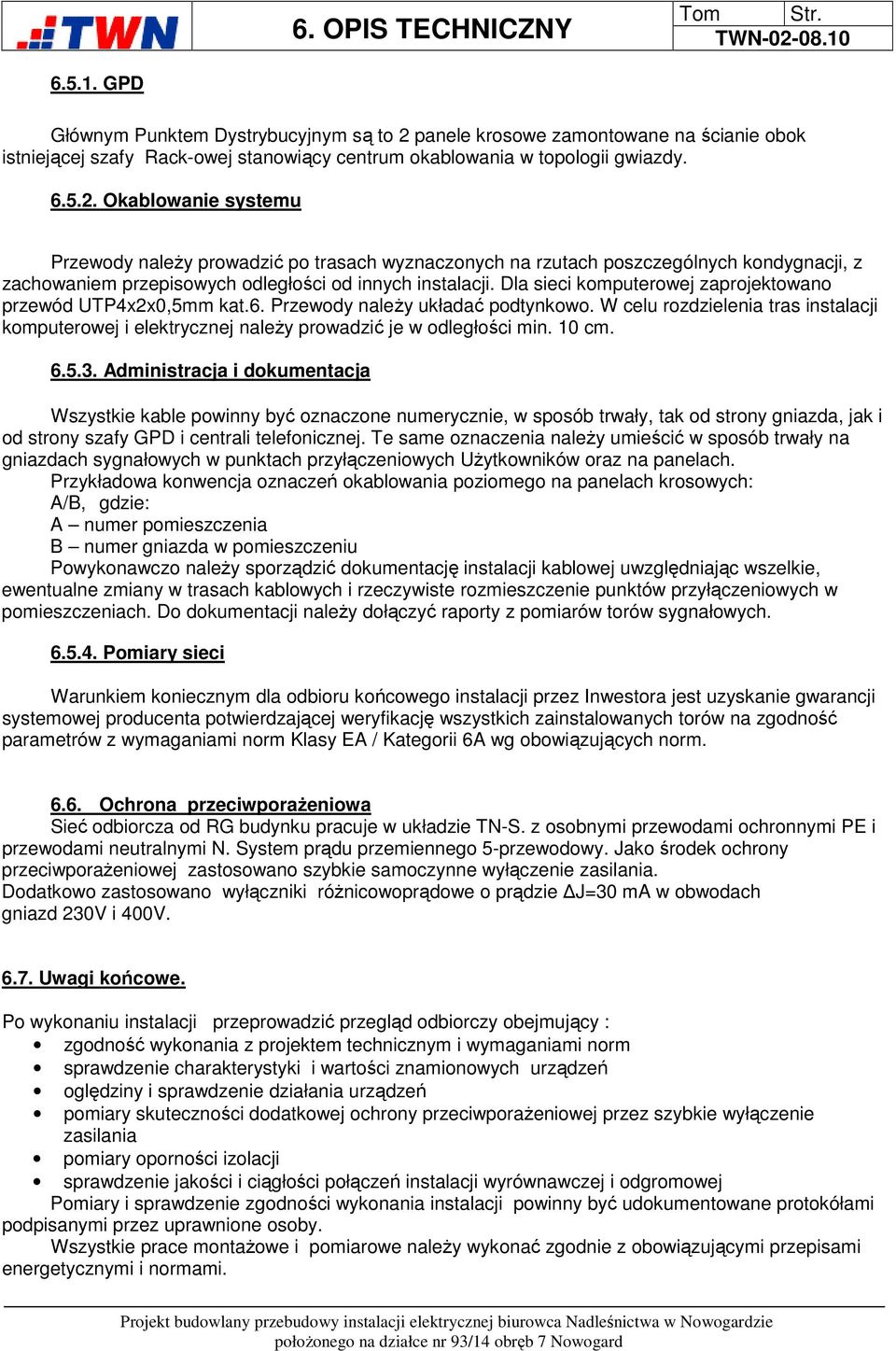

7 6. OPIS TECHNICZNY TWN GPD Głównym Punktem Dystrybucyjnym są to 2 panele krosowe zamontowane na ścianie obok istniejącej szafy Rack-owej stanowiący centrum okablowania w topologii gwiazdy Okablowanie systemu Przewody należy prowadzić po trasach wyznaczonych na rzutach poszczególnych kondygnacji, z zachowaniem przepisowych odległości od innych instalacji. Dla sieci komputerowej zaprojektowano przewód UTP4x2x0,5mm kat.6. Przewody należy układać podtynkowo. W celu rozdzielenia tras instalacji komputerowej i elektrycznej należy prowadzić je w odległości min. 10 cm Administracja i dokumentacja Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy GPD i centrali telefonicznej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych Użytkowników oraz na panelach. Przykładowa konwencja oznaczeń okablowania poziomego na panelach krosowych: A/B, gdzie: A numer pomieszczenia B numer gniazda w pomieszczeniu Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji należy dołączyć raporty z pomiarów torów sygnałowych Pomiary sieci Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm Klasy EA / Kategorii 6A wg obowiązujących norm Ochrona przeciwporażeniowa Sieć odbiorcza od RG budynku pracuje w układzie TN-S. z osobnymi przewodami ochronnymi PE i przewodami neutralnymi N. System prądu przemiennego 5-przewodowy. Jako środek ochrony przeciwporażeniowej zastosowano szybkie samoczynne wyłączenie zasilania. Dodatkowo zastosowano wyłączniki różnicowoprądowe o prądzie J=30 ma w obwodach gniazd 230V i 400V Uwagi końcowe. Po wykonaniu instalacji przeprowadzić przegląd odbiorczy obejmujący : zgodność wykonania z projektem technicznym i wymaganiami norm sprawdzenie charakterystyki i wartości znamionowych urządzeń oględziny i sprawdzenie działania urządzeń pomiary skuteczności dodatkowej ochrony przeciwporażeniowej przez szybkie wyłączenie zasilania pomiary oporności izolacji sprawdzenie jakości i ciągłości połączeń instalacji wyrównawczej i odgromowej Pomiary i sprawdzenie zgodności wykonania instalacji powinny być udokumentowane protokółami podpisanymi przez uprawnione osoby. Wszystkie prace montażowe i pomiarowe należy wykonać zgodnie z obowiązującymi przepisami energetycznymi i normami.
8 6. OPIS TECHNICZNY TWN Zestawienie mocy. Zestawienie mocy dla tego zadania przedstawiono w tabeli Dobór kabli nn. Zestawienie kabli nn oraz spadków napięć przedstawiono w tabeli 2 Opracował: mgr inż. Adam Wierzbowski
