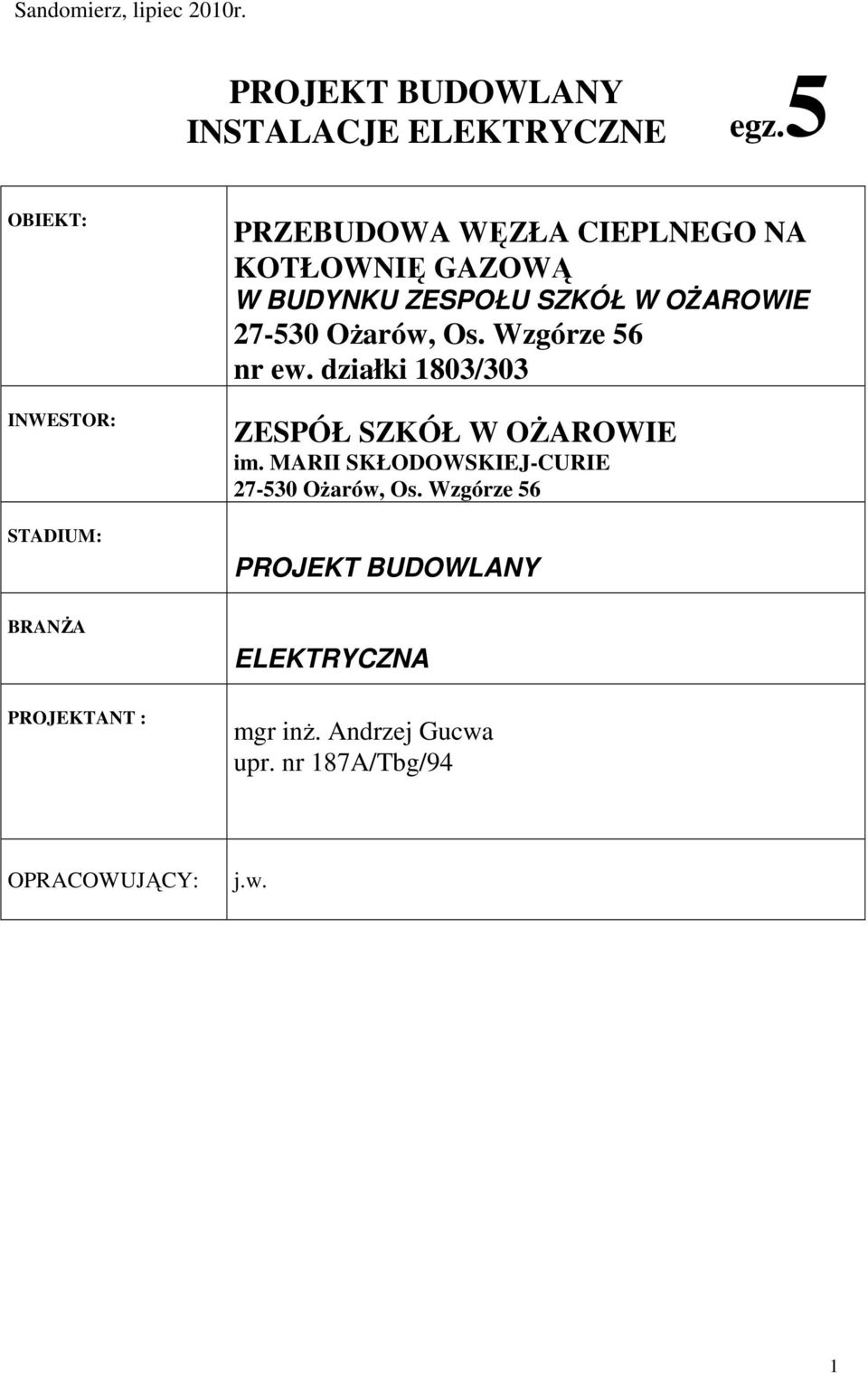

1 Sandomierz, lipiec 2010r. PROJEKT BUDOWLANY INSTALACJE ELEKTRYCZNE egz.5 OBIEKT: INWESTOR: STADIUM: PRZEBUDOWA WĘZŁA CIEPLNEGO NA KOTŁOWNIĘ GAZOWĄ W BUDYNKU ZESPOŁU SZKÓŁ W OŻAROWIE Ożarów, Os. Wzgórze 56 nr ew. działki 1803/303 ZESPÓŁ SZKÓŁ W OŻAROWIE im. MARII SKŁODOWSKIEJ-CURIE Ożarów, Os. Wzgórze 56 PROJEKT BUDOWLANY BRANŻA ELEKTRYCZNA PROJEKTANT : mgr inż. Andrzej Gucwa upr. nr 187A/Tbg/94 OPRACOWUJĄCY: j.w. 1

OŻAROWIE 27-530 Ożarów, Os. Wzgórze 56 nr ew. działki 1803/303 ZESPÓŁ SZKÓŁ W OŻAROWIE im.

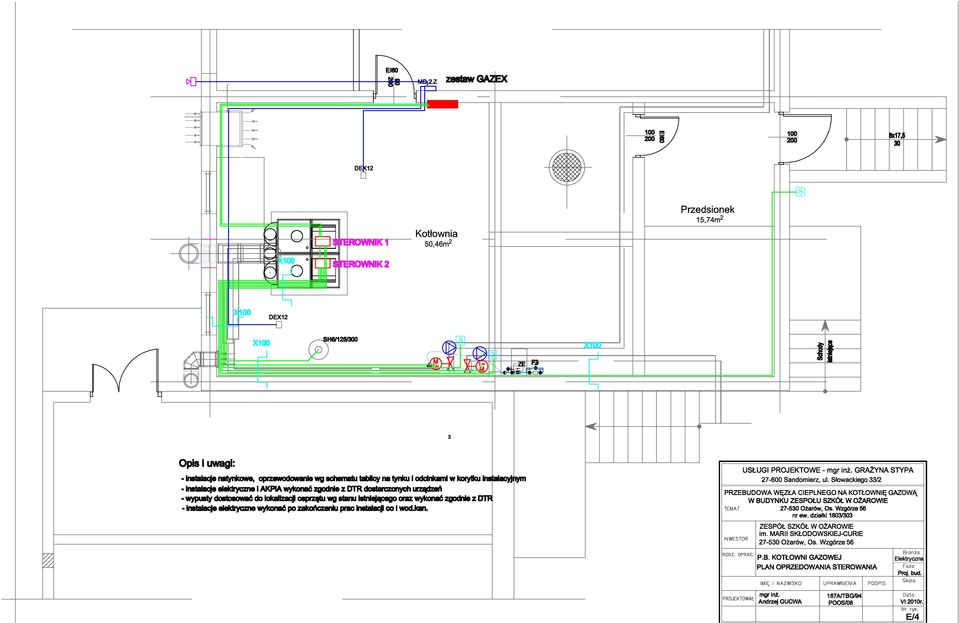

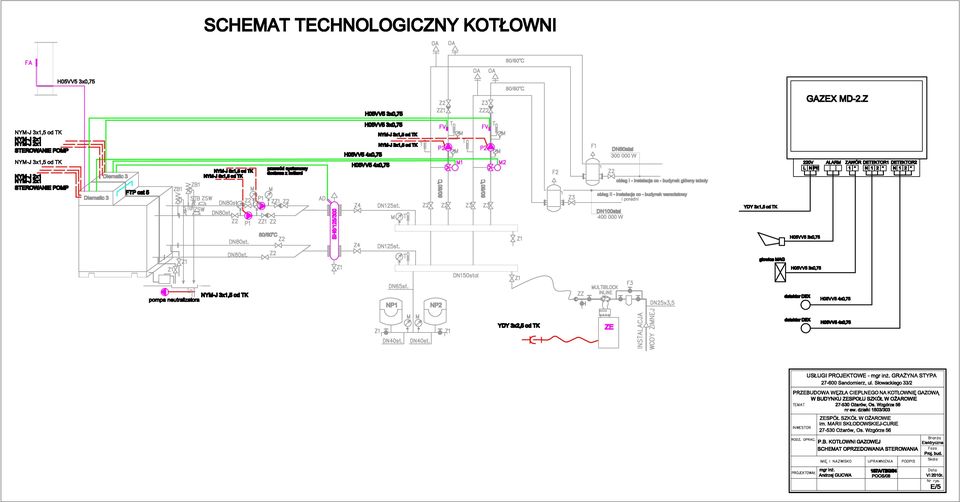

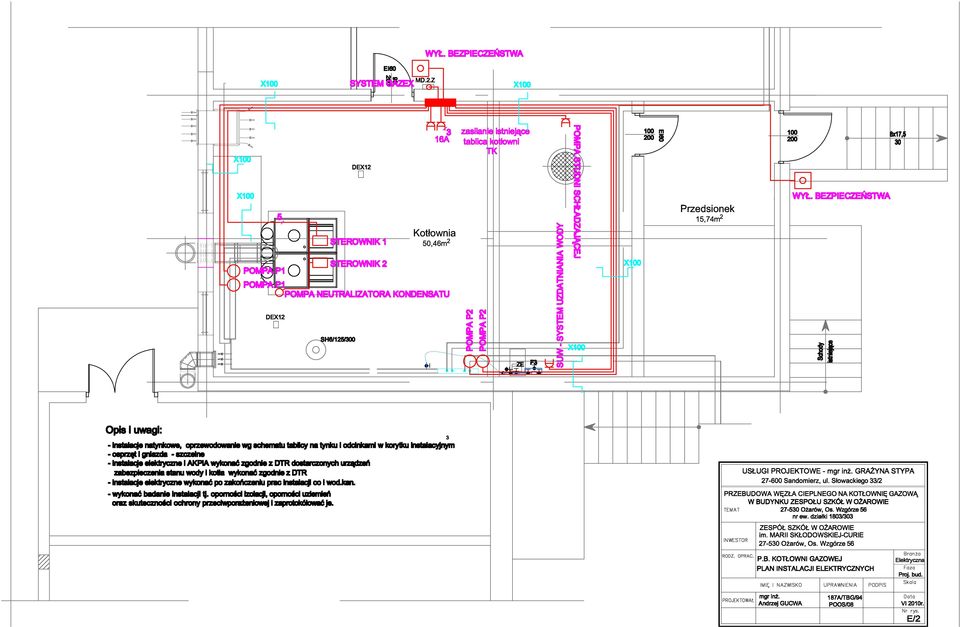

2 ZAWARTOŚĆ OPRACOWANIA 1. Karta tytułowa 2. Opis techniczny instalacji elektrycznej kotłowni 2.1. Opis stanu istniejącego 2.2. Przyłączenie i opomiarowanie 2.3. Linie zasilające i tablice 2.4. Instalacje oświetleniowe 2.5. Instalacja gniazd i wypusty wydzielone 2.6. Instalacje zasilania i sterowania technologii kotłów 3. Instalacje ochrony 3.1. Instalacja aktywna detekcji gazu GAZEX 3.2. Ochrona od porażeń 3.3. Instalacja połączeń wyrównawczych 3.4. Uzupełnienia instalacji odgromowej 4. Obliczenia techniczne Rysunki : 1. Schemat zasilania instalacji 2. Plan oprzewodowania gniazd 3. Plan oprzewodowania oświetlenia 4. Plan oprzewodowania kotłów; sterowania i sygnalizacji 5. Schemat oprzewodowania kotłów i technologii i systemu detekcji gazu 6. Plan instalacji wyrównawczej i odgromowej 2

3. Instalacja połączeń wyrównawczych 3.4. Uzupełnienia instalacji odgromowej 4. Obliczenia techniczne Rysunki : 1. Schemat zasilania instalacji 2. Plan oprzewodowania gniazd 3.

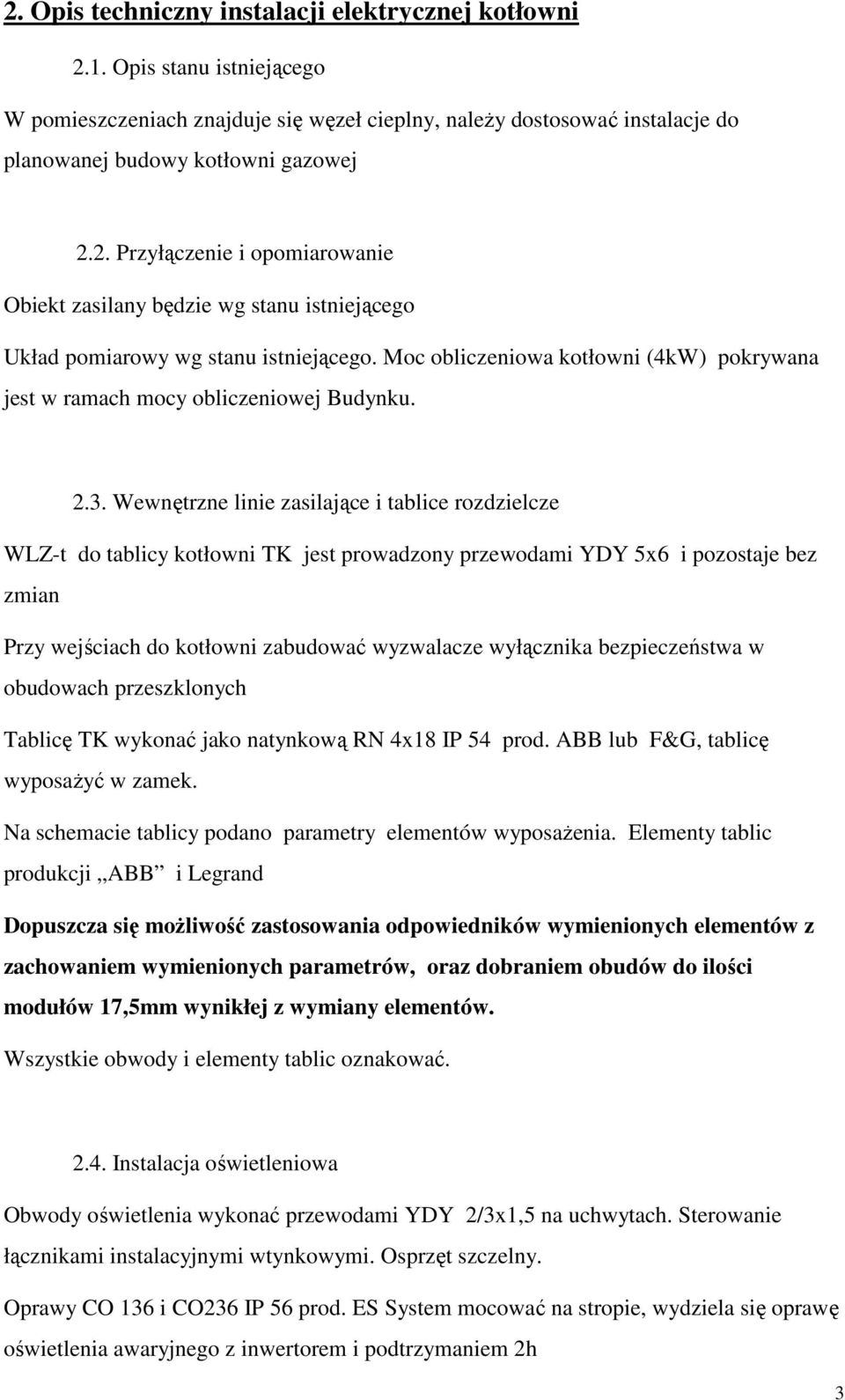

3 2. Opis techniczny instalacji elektrycznej kotłowni 2.1. Opis stanu istniejącego W pomieszczeniach znajduje się węzeł cieplny, należy dostosować instalacje do planowanej budowy kotłowni gazowej 2.2. Przyłączenie i opomiarowanie Obiekt zasilany będzie wg stanu istniejącego Układ pomiarowy wg stanu istniejącego. Moc obliczeniowa kotłowni (4kW) pokrywana jest w ramach mocy obliczeniowej Budynku Wewnętrzne linie zasilające i tablice rozdzielcze WLZ-t do tablicy kotłowni TK jest prowadzony przewodami YDY 5x6 i pozostaje bez zmian Przy wejściach do kotłowni zabudować wyzwalacze wyłącznika bezpieczeństwa w obudowach przeszklonych Tablicę TK wykonać jako natynkową RN 4x18 IP 54 prod. ABB lub F&G, tablicę wyposażyć w zamek. Na schemacie tablicy podano parametry elementów wyposażenia. Elementy tablic produkcji ABB i Legrand Dopuszcza się możliwość zastosowania odpowiedników wymienionych elementów z zachowaniem wymienionych parametrów, oraz dobraniem obudów do ilości modułów 17,5mm wynikłej z wymiany elementów. Wszystkie obwody i elementy tablic oznakować Instalacja oświetleniowa Obwody oświetlenia wykonać przewodami YDY 2/3x1,5 na uchwytach. Sterowanie łącznikami instalacyjnymi wtynkowymi. Osprzęt szczelny. Oprawy CO 136 i CO236 IP 56 prod. ES System mocować na stropie, wydziela się oprawę oświetlenia awaryjnego z inwertorem i podtrzymaniem 2h 3

Wewnętrzne linie zasilające i tablice rozdzielcze WLZ-t do tablicy kotłowni TK jest prowadzony przewodami YDY 5x6 i pozostaje bez zmian Przy wejściach do kotłowni zabudować wyzwalacze wyłącznika

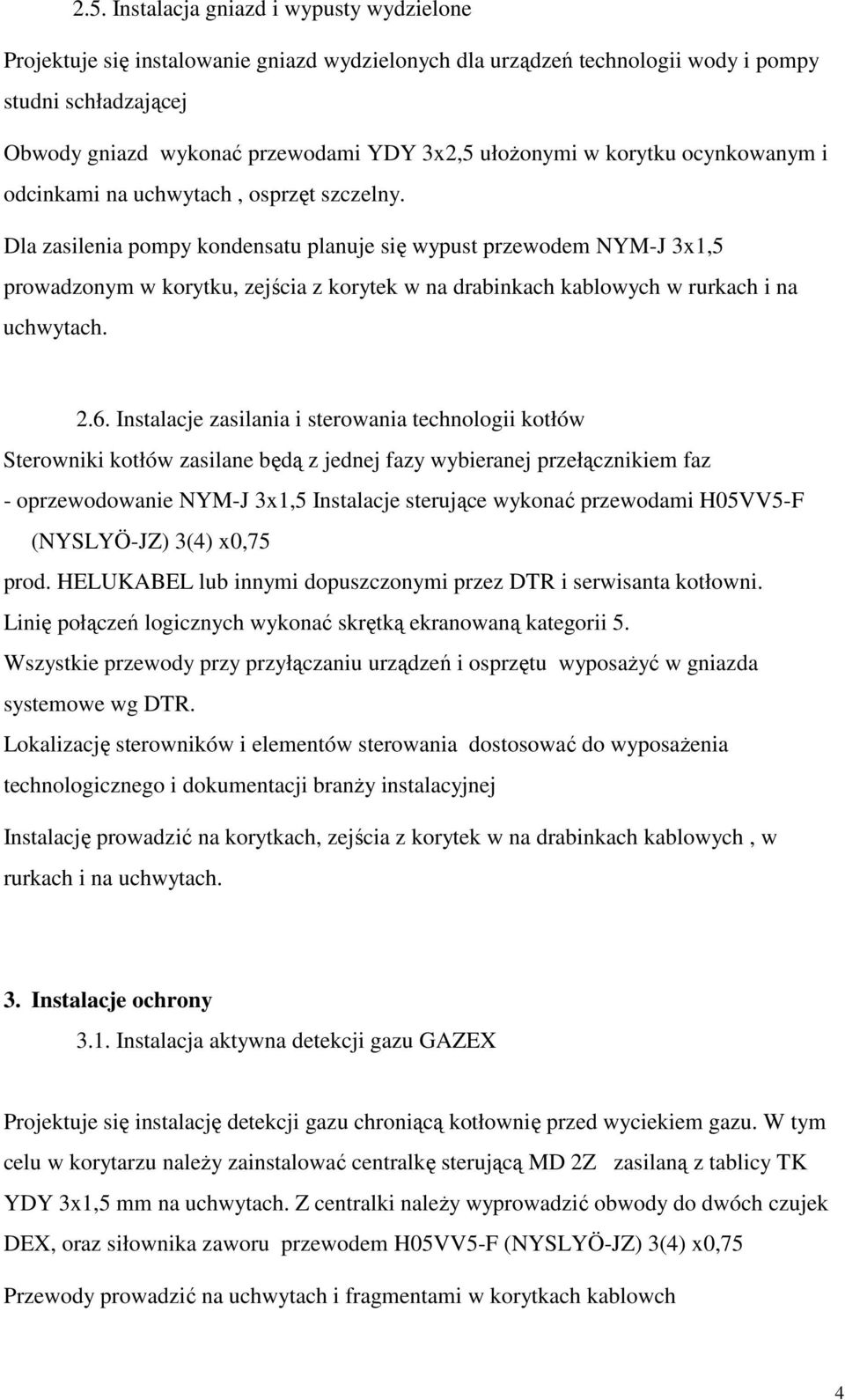

4 2.5. Instalacja gniazd i wypusty wydzielone Projektuje się instalowanie gniazd wydzielonych dla urządzeń technologii wody i pompy studni schładzającej Obwody gniazd wykonać przewodami YDY 3x2,5 ułożonymi w korytku ocynkowanym i odcinkami na uchwytach, osprzęt szczelny. Dla zasilenia pompy kondensatu planuje się wypust przewodem NYM-J 3x1,5 prowadzonym w korytku, zejścia z korytek w na drabinkach kablowych w rurkach i na uchwytach Instalacje zasilania i sterowania technologii kotłów Sterowniki kotłów zasilane będą z jednej fazy wybieranej przełącznikiem faz - oprzewodowanie NYM-J 3x1,5 Instalacje sterujące wykonać przewodami H05VV5-F (NYSLYÖ-JZ) 3(4) x0,75 prod. HELUKABEL lub innymi dopuszczonymi przez DTR i serwisanta kotłowni. Linię połączeń logicznych wykonać skrętką ekranowaną kategorii 5. Wszystkie przewody przy przyłączaniu urządzeń i osprzętu wyposażyć w gniazda systemowe wg DTR. Lokalizację sterowników i elementów sterowania dostosować do wyposażenia technologicznego i dokumentacji branży instalacyjnej Instalację prowadzić na korytkach, zejścia z korytek w na drabinkach kablowych, w rurkach i na uchwytach. 3. Instalacje ochrony 3.1. Instalacja aktywna detekcji gazu GAZEX Projektuje się instalację detekcji gazu chroniącą kotłownię przed wyciekiem gazu. W tym celu w korytarzu należy zainstalować centralkę sterującą MD 2Z zasilaną z tablicy TK YDY 3x1,5 mm na uchwytach. Z centralki należy wyprowadzić obwody do dwóch czujek DEX, oraz siłownika zaworu przewodem H05VV5-F (NYSLYÖ-JZ) 3(4) x0,75 Przewody prowadzić na uchwytach i fragmentami w korytkach kablowch 4

Dla zasilenia pompy kondensatu planuje się wypust przewodem NYM-J 3x1,5 prowadzonym w korytku, zejścia z korytek w na drabinkach kablowych w rurkach i na uchwytach. 2.6.

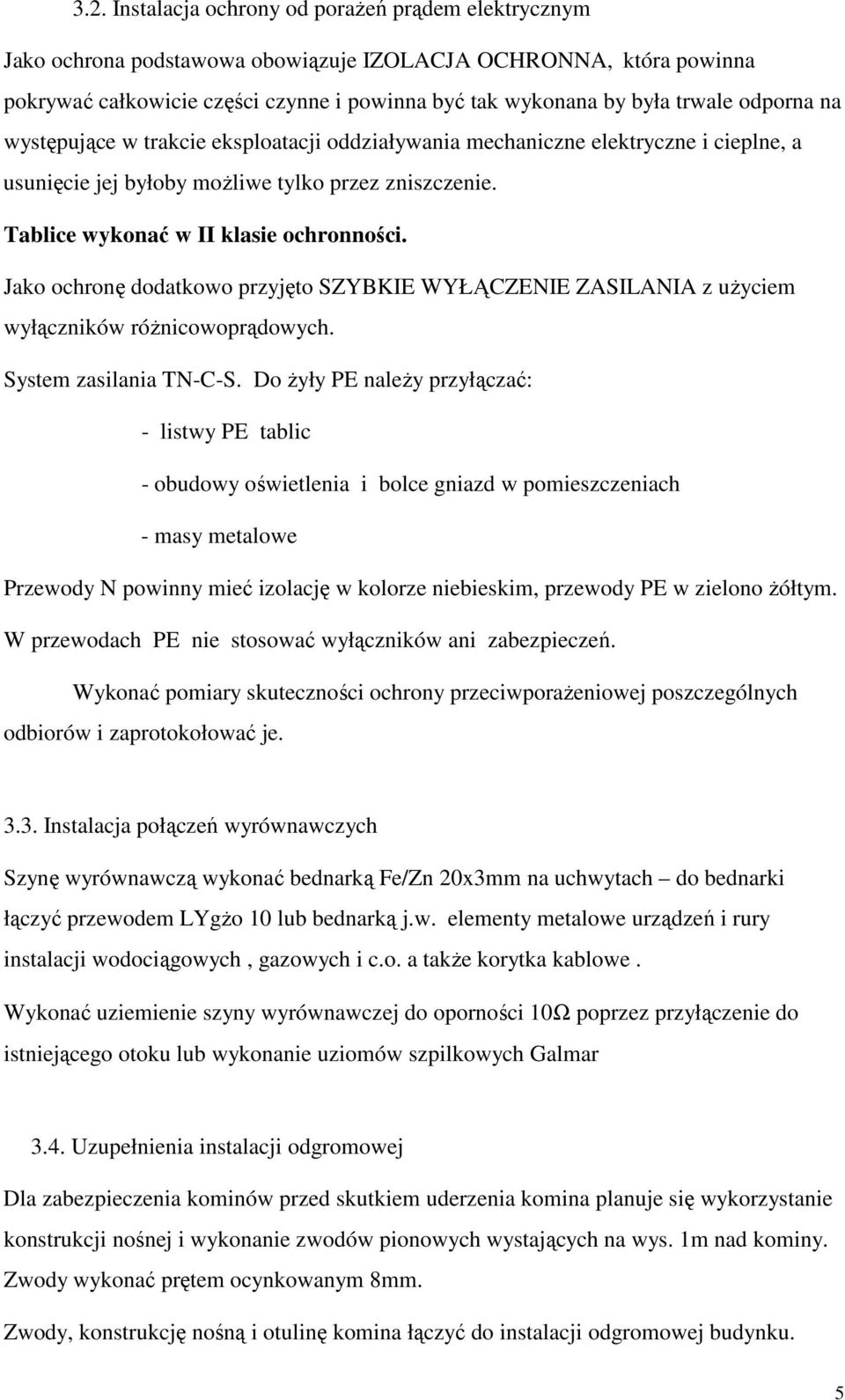

5 3.2. Instalacja ochrony od porażeń prądem elektrycznym Jako ochrona podstawowa obowiązuje IZOLACJA OCHRONNA, która powinna pokrywać całkowicie części czynne i powinna być tak wykonana by była trwale odporna na występujące w trakcie eksploatacji oddziaływania mechaniczne elektryczne i cieplne, a usunięcie jej byłoby możliwe tylko przez zniszczenie. Tablice wykonać w II klasie ochronności. Jako ochronę dodatkowo przyjęto SZYBKIE WYŁĄCZENIE ZASILANIA z użyciem wyłączników różnicowoprądowych. System zasilania TN-C-S. Do żyły PE należy przyłączać: - listwy PE tablic - obudowy oświetlenia i bolce gniazd w pomieszczeniach - masy metalowe Przewody N powinny mieć izolację w kolorze niebieskim, przewody PE w zielono żółtym. W przewodach PE nie stosować wyłączników ani zabezpieczeń. Wykonać pomiary skuteczności ochrony przeciwporażeniowej poszczególnych odbiorów i zaprotokołować je Instalacja połączeń wyrównawczych Szynę wyrównawczą wykonać bednarką Fe/Zn 20x3mm na uchwytach do bednarki łączyć przewodem LYgżo 10 lub bednarką j.w. elementy metalowe urządzeń i rury instalacji wodociągowych, gazowych i c.o. a także korytka kablowe. Wykonać uziemienie szyny wyrównawczej do oporności 10Ω poprzez przyłączenie do istniejącego otoku lub wykonanie uziomów szpilkowych Galmar 3.4. Uzupełnienia instalacji odgromowej Dla zabezpieczenia kominów przed skutkiem uderzenia komina planuje się wykorzystanie konstrukcji nośnej i wykonanie zwodów pionowych wystających na wys. 1m nad kominy. Zwody wykonać prętem ocynkowanym 8mm. Zwody, konstrukcję nośną i otulinę komina łączyć do instalacji odgromowej budynku. 5

Jako ochronę dodatkowo przyjęto SZYBKIE WYŁĄCZENIE ZASILANIA z użyciem wyłączników różnicowoprądowych. System zasilania TN-C-S.

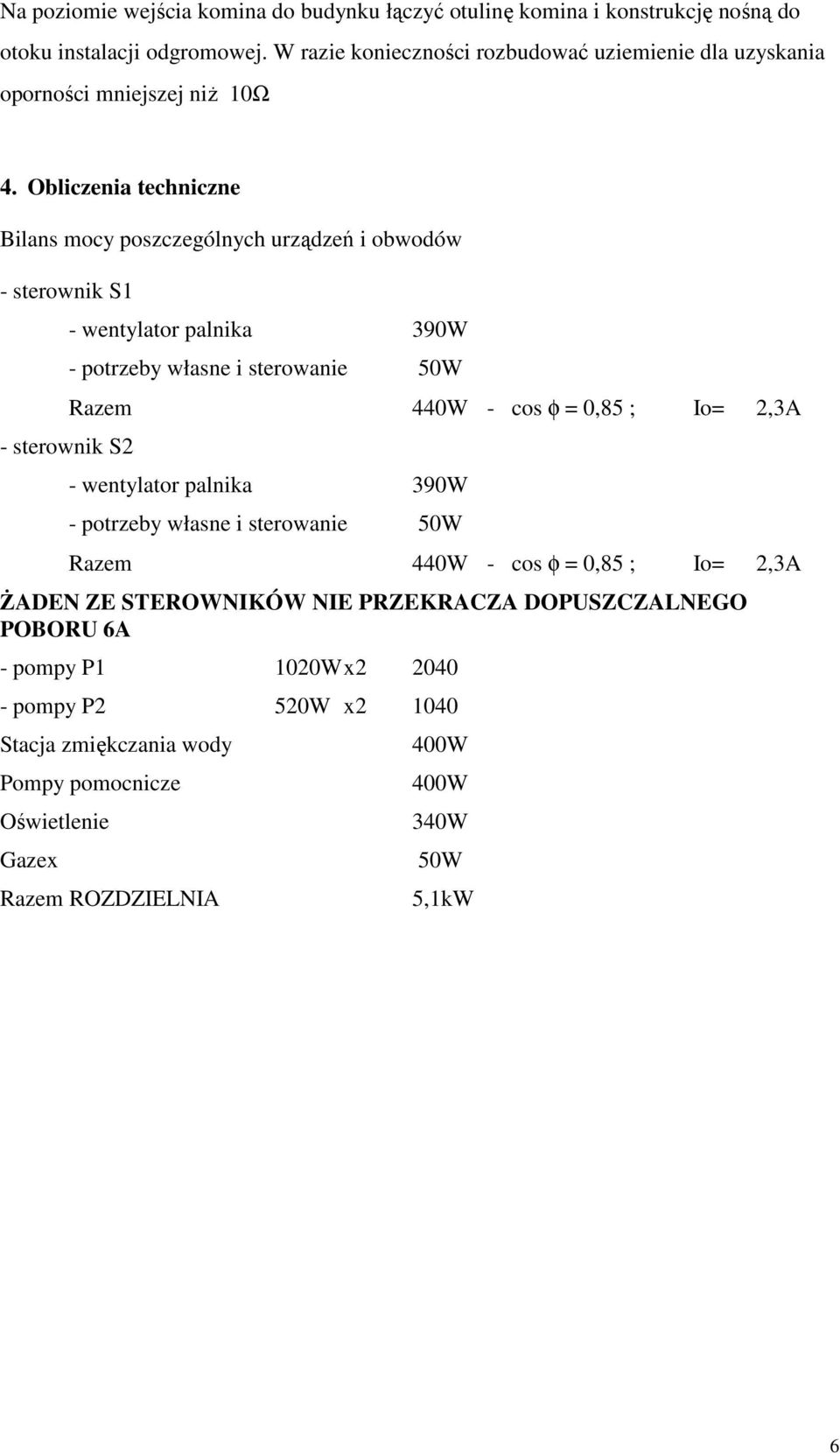

6 Na poziomie wejścia komina do budynku łączyć otulinę komina i konstrukcję nośną do otoku instalacji odgromowej. W razie konieczności rozbudować uziemienie dla uzyskania oporności mniejszej niż 10Ω 4. Obliczenia techniczne Bilans mocy poszczególnych urządzeń i obwodów - sterownik S1 - sterownik S2 - wentylator palnika 390W - potrzeby własne i sterowanie 50W Razem 440W - cos φ = 0,85 ; Io= 2,3A - wentylator palnika 390W - potrzeby własne i sterowanie 50W Razem 440W - cos φ = 0,85 ; Io= 2,3A ŻADEN ZE STEROWNIKÓW NIE PRZEKRACZA DOPUSZCZALNEGO POBORU 6A - pompy P1 1020W x pompy P2 520W x Stacja zmiękczania wody Pompy pomocnicze Oświetlenie Gazex Razem ROZDZIELNIA 400W 400W 340W 50W 5,1kW 6

Obliczenia techniczne Bilans mocy poszczególnych urządzeń i obwodów - sterownik S1 - sterownik S2 - wentylator palnika 390W - potrzeby własne i sterowanie 50W Razem 440W - cos
