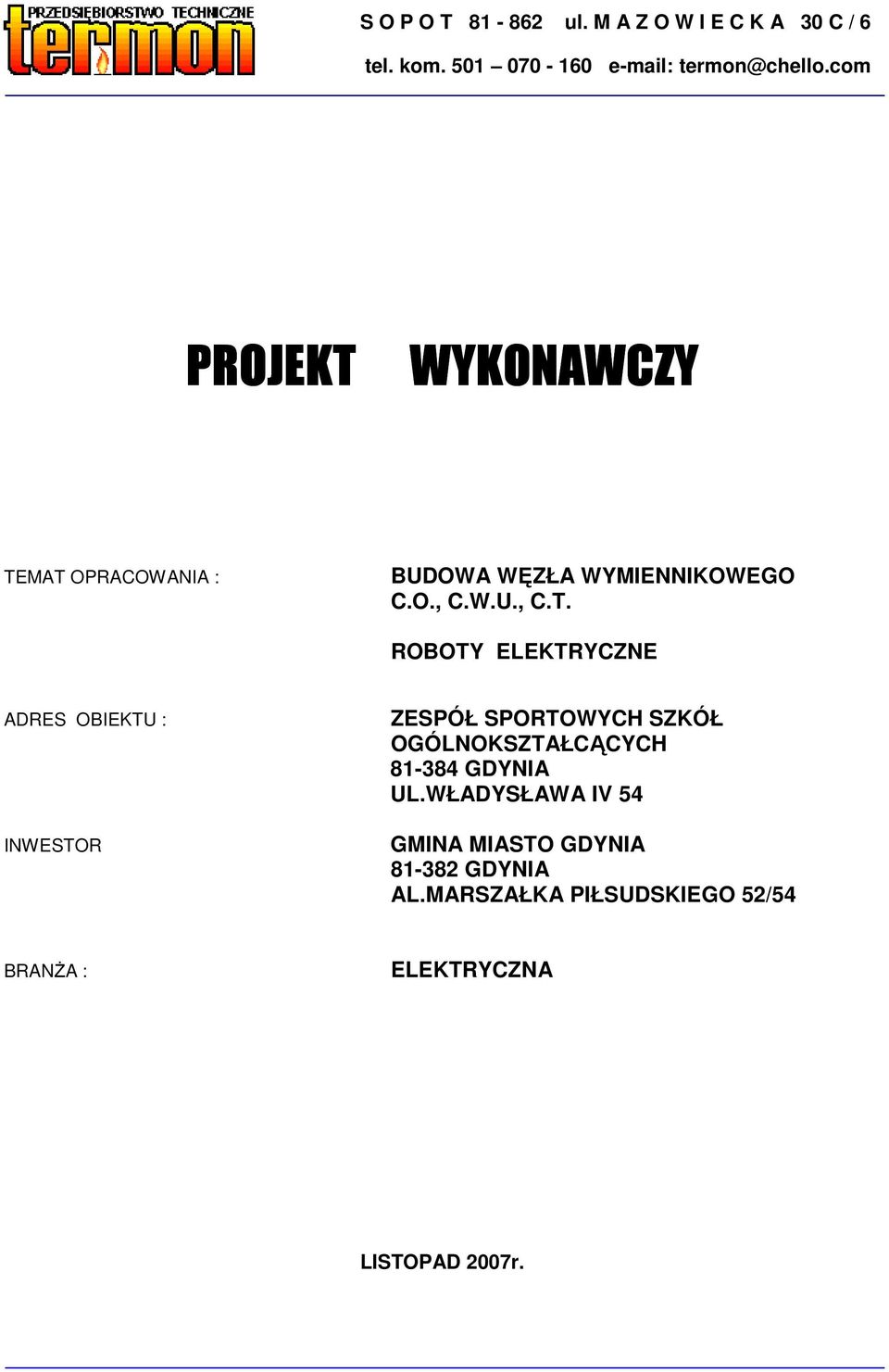

1 S O P O T ul. M A Z O W I E C K A 30 C / 6 tel. kom termon@chello.com PROJEKT WYKONAWCZY TEMAT OPRACOWANIA : BUDOWA WĘZŁA WYMIENNIKOWEGO C.O., C.W.U., C.T. ROBOTY ELEKTRYCZNE ADRES OBIEKTU : INWESTOR ZESPÓŁ SPORTOWYCH SZKÓŁ OGÓLNOKSZTAŁCĄCYCH GDYNIA UL.WŁADYSŁAWA IV 54 GMINA MIASTO GDYNIA GDYNIA AL.MARSZAŁKA PIŁSUDSKIEGO 52/54 BRANśA : ELEKTRYCZNA LISTOPAD 2007r.

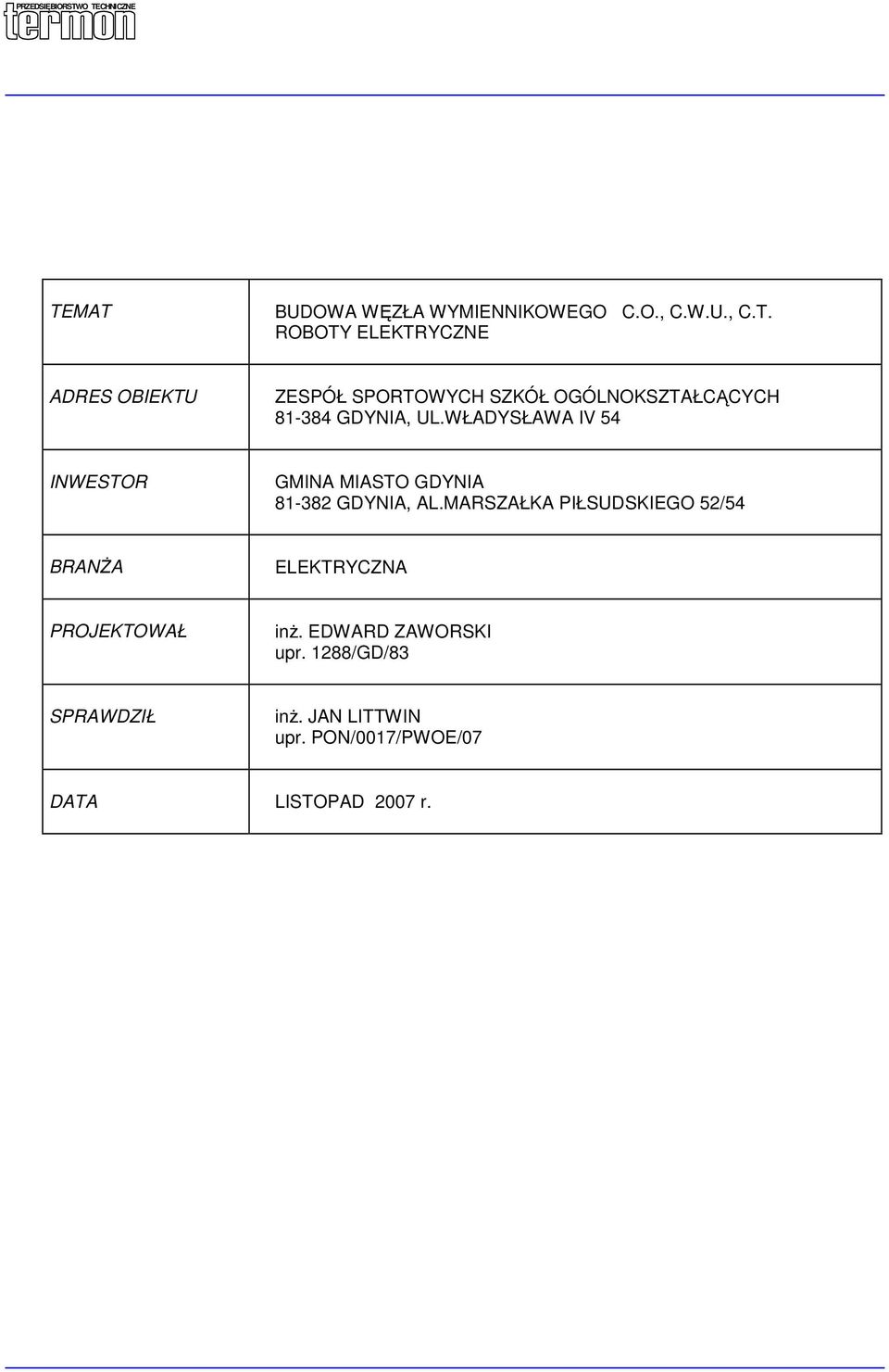

2 TEMAT BUDOWA WĘZŁA WYMIENNIKOWEGO C.O., C.W.U., C.T. ROBOTY ELEKTRYCZNE ADRES OBIEKTU ZESPÓŁ SPORTOWYCH SZKÓŁ OGÓLNOKSZTAŁCĄCYCH GDYNIA, UL.WŁADYSŁAWA IV 54 INWESTOR GMINA MIASTO GDYNIA GDYNIA, AL.MARSZAŁKA PIŁSUDSKIEGO 52/54 BRANśA ELEKTRYCZNA PROJEKTOWAŁ inŝ. EDWARD ZAWORSKI upr. 1288/GD/83 SPRAWDZIŁ inŝ. JAN LITTWIN upr. PON/0017/PWOE/07 DATA LISTOPAD 2007 r.

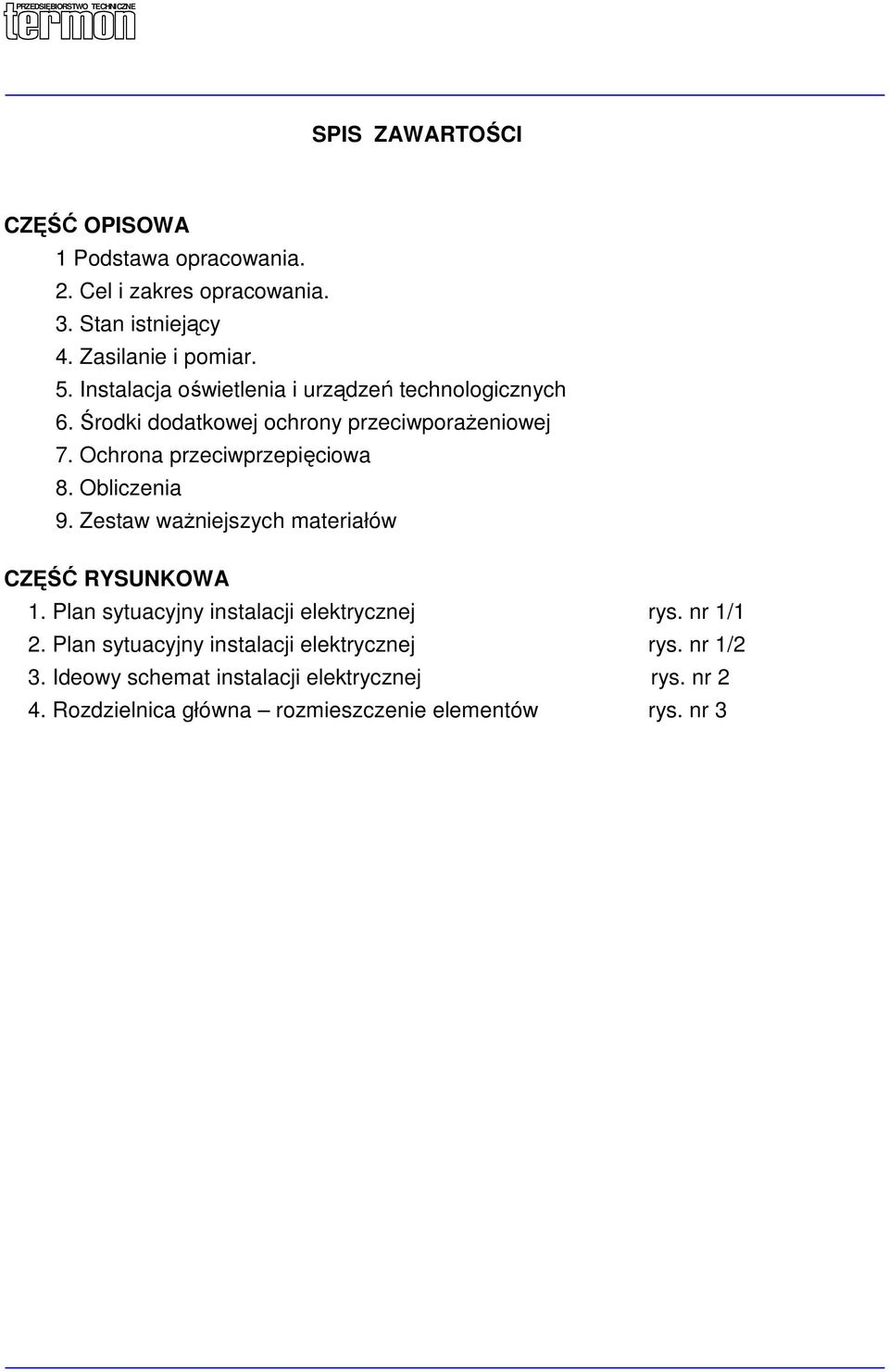

3 SPIS ZAWARTOŚCI CZĘŚĆ OPISOWA 1 Podstawa opracowania. 2. Cel i zakres opracowania. 3. Stan istniejący 4. Zasilanie i pomiar. 5. Instalacja oświetlenia i urządzeń technologicznych 6. Środki dodatkowej ochrony przeciwporaŝeniowej 7. Ochrona przeciwprzepięciowa 8. Obliczenia 9. Zestaw waŝniejszych materiałów CZĘŚĆ RYSUNKOWA 1. Plan sytuacyjny instalacji elektrycznej rys. nr 1/1 2. Plan sytuacyjny instalacji elektrycznej rys. nr 1/2 3. Ideowy schemat instalacji elektrycznej rys. nr 2 4. Rozdzielnica główna rozmieszczenie elementów rys. nr 3

4 OPIS TECHNICZNY do projektu budowlanego instalacji elektrycznej budowy węzła ciepłowniczego w budynku Zespołu Sportowych Szkół Ogólnokształcących w Gdyni przy ul. Władysława IV Podstawa opracowania. - zlecenie inwestora jw - projekt techniczno - technologiczny - inwentaryzacja obiektu - normy: PN-IEC Instalacje elektryczne w obiektach budowlanych PN-IEC Ochrona przeciwporaŝeniowa PN-IEC Ochrona zapewniająca bezpieczeństwo. Ochrona przed prądem przetęŝeniowym PN-IEC Środki ochrony przed poraŝeniem prądem elektrycznym - katalogi 2.Cel i zakres opracowania. Celem opracowania jest zasilenie w energię elektryczną urządzeń elektrycznych węzła ciepłowniczego. Do zakresu niniejszego opracowania naleŝą następujące instalacje elektryczne : - obwody technologiczne, - obwód czujki temperatury zewnętrznej - oświetlenie węzła - połączeń wyrównawczych. Projekt nie obejmuje schematu połączeń i instrukcji uruchomienia kompaktowego węzła cieplnego 3.Stan istniejący. W chwili obecnej w projektowanym pomieszczeniu węzła ciepłowniczego znajduje się wymiennik ciepła.

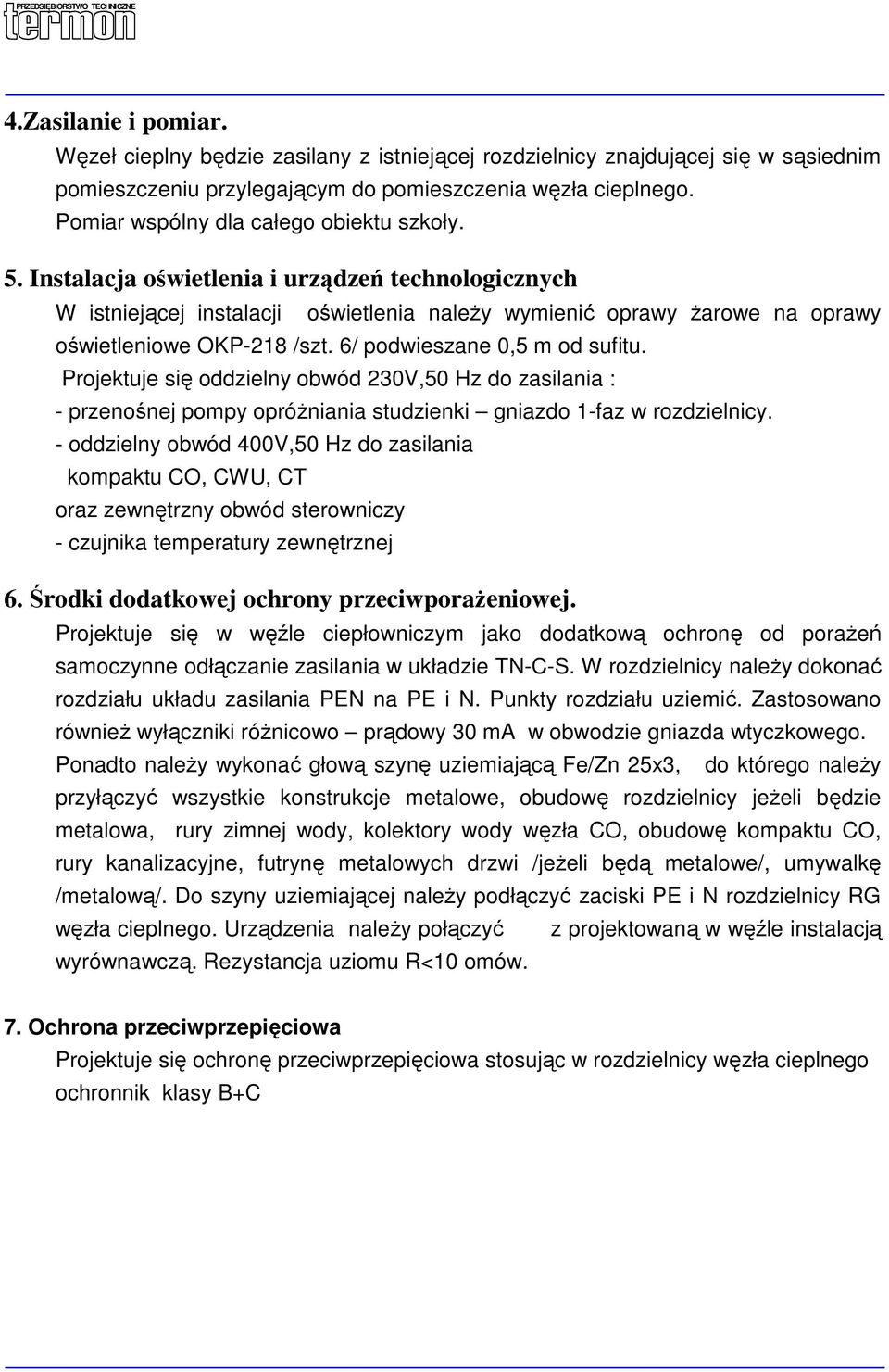

5 4.Zasilanie i pomiar. Węzeł cieplny będzie zasilany z istniejącej rozdzielnicy znajdującej się w sąsiednim pomieszczeniu przylegającym do pomieszczenia węzła cieplnego. Pomiar wspólny dla całego obiektu szkoły. 5. Instalacja oświetlenia i urządzeń technologicznych W istniejącej instalacji oświetlenia naleŝy wymienić oprawy Ŝarowe na oprawy oświetleniowe OKP-218 /szt. 6/ podwieszane 0,5 m od sufitu. Projektuje się oddzielny obwód 230V,50 Hz do zasilania : - przenośnej pompy opróŝniania studzienki gniazdo 1-faz w rozdzielnicy. - oddzielny obwód 400V,50 Hz do zasilania kompaktu CO, CWU, CT oraz zewnętrzny obwód sterowniczy - czujnika temperatury zewnętrznej 6. Środki dodatkowej ochrony przeciwporaŝeniowej. Projektuje się w węźle ciepłowniczym jako dodatkową ochronę od poraŝeń samoczynne odłączanie zasilania w układzie TN-C-S. W rozdzielnicy naleŝy dokonać rozdziału układu zasilania PEN na PE i N. Punkty rozdziału uziemić. Zastosowano równieŝ wyłączniki róŝnicowo prądowy 30 ma w obwodzie gniazda wtyczkowego. Ponadto naleŝy wykonać głową szynę uziemiającą Fe/Zn 25x3, do którego naleŝy przyłączyć wszystkie konstrukcje metalowe, obudowę rozdzielnicy jeŝeli będzie metalowa, rury zimnej wody, kolektory wody węzła CO, obudowę kompaktu CO, rury kanalizacyjne, futrynę metalowych drzwi /jeŝeli będą metalowe/, umywalkę /metalową/. Do szyny uziemiającej naleŝy podłączyć zaciski PE i N rozdzielnicy RG węzła cieplnego. Urządzenia naleŝy połączyć z projektowaną w węźle instalacją wyrównawczą. Rezystancja uziomu R<10 omów. 7. Ochrona przeciwprzepięciowa Projektuje się ochronę przeciwprzepięciowa stosując w rozdzielnicy węzła cieplnego ochronnik klasy B+C

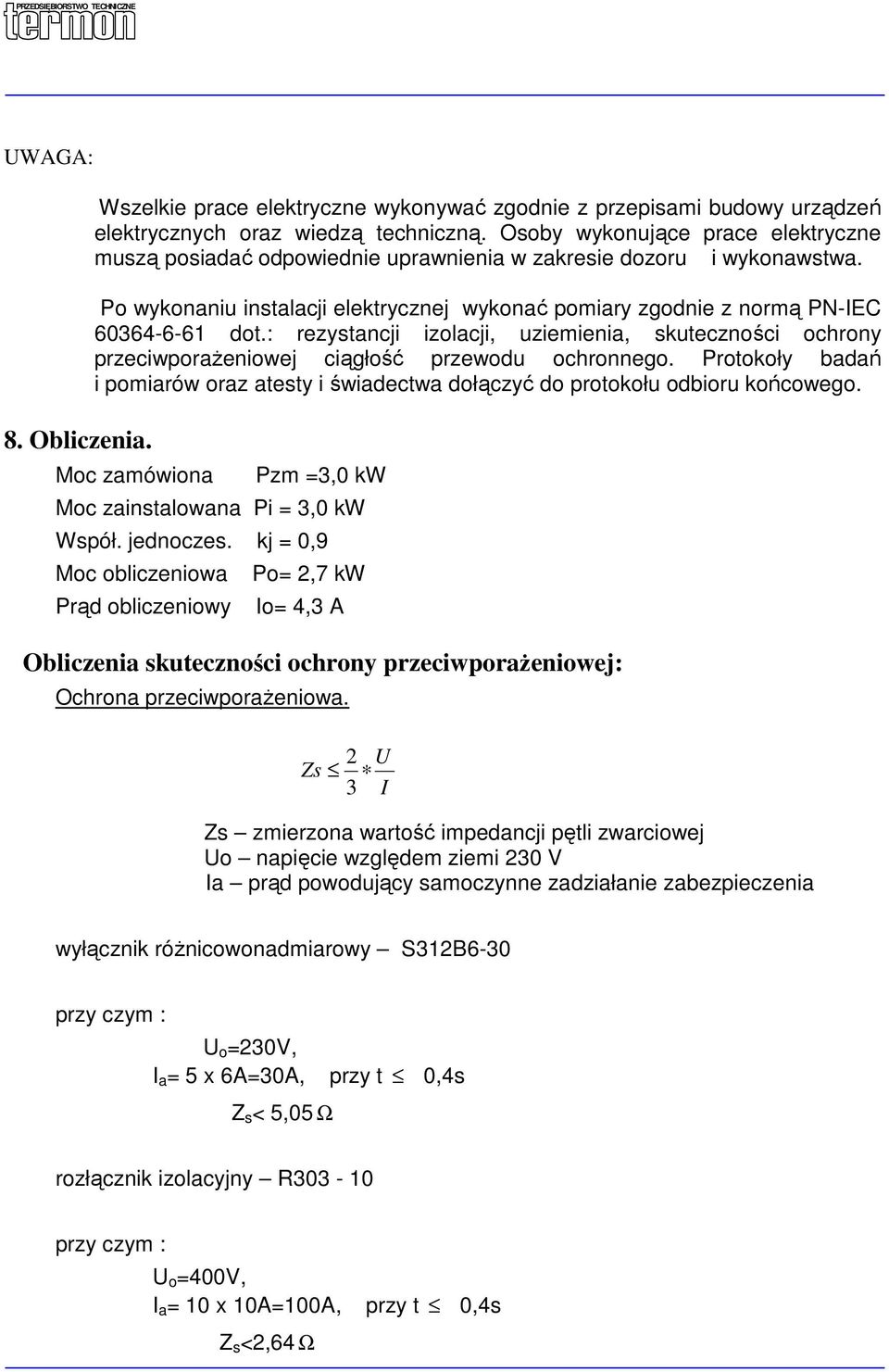

6 UWAGA: 8. Obliczenia. Wszelkie prace elektryczne wykonywać zgodnie z przepisami budowy urządzeń elektrycznych oraz wiedzą techniczną. Osoby wykonujące prace elektryczne muszą posiadać odpowiednie uprawnienia w zakresie dozoru i wykonawstwa. Po wykonaniu instalacji elektrycznej wykonać pomiary zgodnie z normą PN-IEC dot.: rezystancji izolacji, uziemienia, skuteczności ochrony przeciwporaŝeniowej ciągłość przewodu ochronnego. Protokoły badań i pomiarów oraz atesty i świadectwa dołączyć do protokołu odbioru końcowego. Moc zamówiona Pzm =3,0 kw Moc zainstalowana Pi = 3,0 kw Współ. jednoczes. kj = 0,9 Moc obliczeniowa Prąd obliczeniowy Po= 2,7 kw Io= 4,3 A Obliczenia skuteczności ochrony przeciwporaŝeniowej: Ochrona przeciwporaŝeniowa. Zs 2 U 3 I Zs zmierzona wartość impedancji pętli zwarciowej Uo napięcie względem ziemi 230 V Ia prąd powodujący samoczynne zadziałanie zabezpieczenia wyłącznik róŝnicowonadmiarowy S312B6-30 przy czym : U o =230V, I a = 5 x 6A=30A, przy t 0,4s Z s < 5,05Ω rozłącznik izolacyjny R przy czym : U o =400V, I a = 10 x 10A=100A, przy t 0,4s Z s <2,64Ω

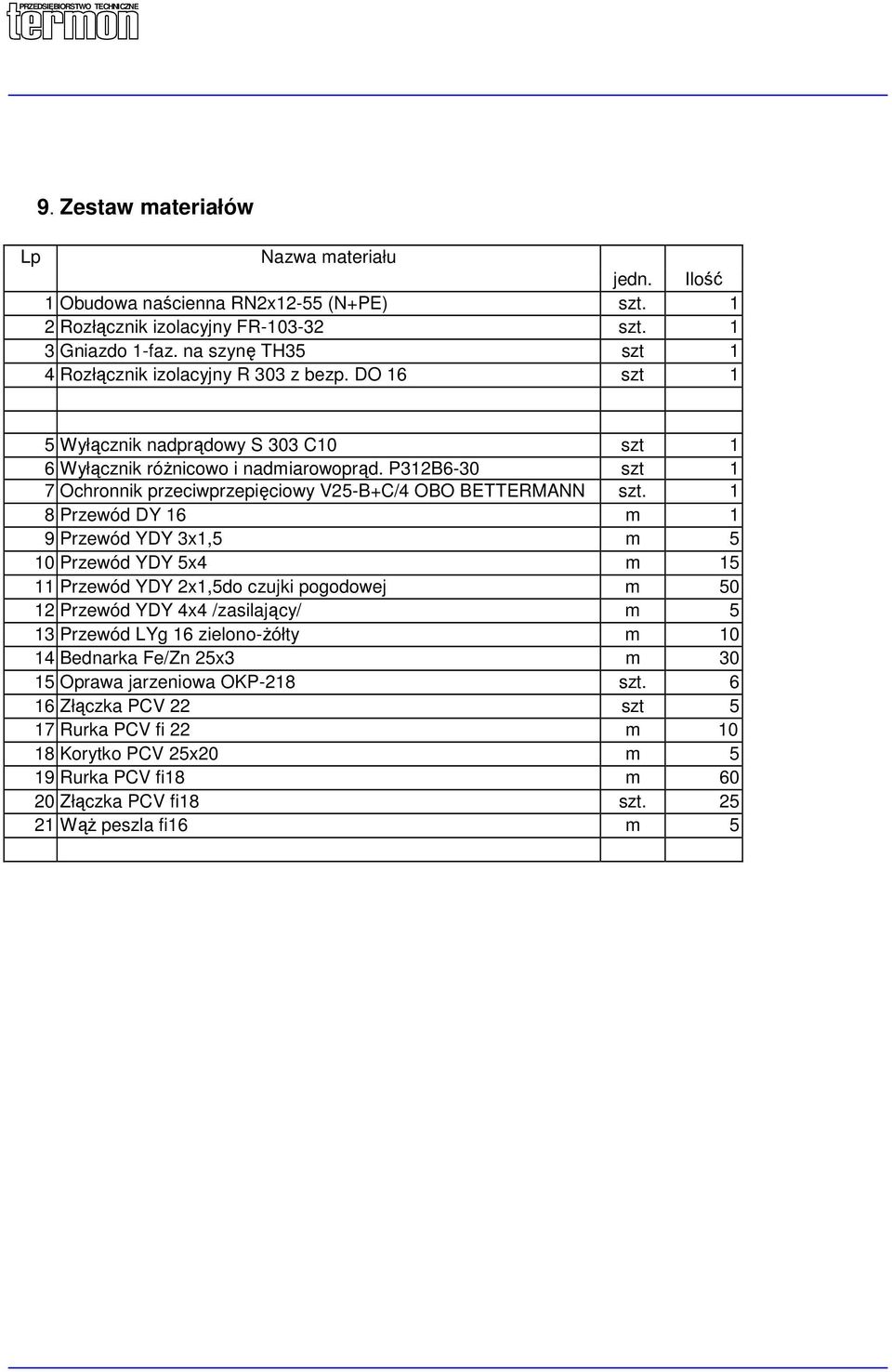

7 9. Zestaw materiałów Lp Nazwa materiału jedn. Ilość 1 Obudowa naścienna RN2x12-55 (N+PE) szt. 1 2 Rozłącznik izolacyjny FR szt. 1 3 Gniazdo 1-faz. na szynę TH35 szt 1 4 Rozłącznik izolacyjny R 303 z bezp. DO 16 szt 1 5 Wyłącznik nadprądowy S 303 C10 szt 1 6 Wyłącznik róŝnicowo i nadmiarowoprąd. P312B6-30 szt 1 7 Ochronnik przeciwprzepięciowy V25-B+C/4 OBO BETTERMANN szt. 1 8 Przewód DY 16 m 1 9 Przewód YDY 3x1,5 m 5 10 Przewód YDY 5x4 m Przewód YDY 2x1,5do czujki pogodowej m Przewód YDY 4x4 /zasilający/ m 5 13 Przewód LYg 16 zielono-ŝółty m Bednarka Fe/Zn 25x3 m Oprawa jarzeniowa OKP-218 szt Złączka PCV 22 szt 5 17 Rurka PCV fi 22 m Korytko PCV 25x20 m 5 19 Rurka PCV fi18 m Złączka PCV fi18 szt WąŜ peszla fi16 m 5
