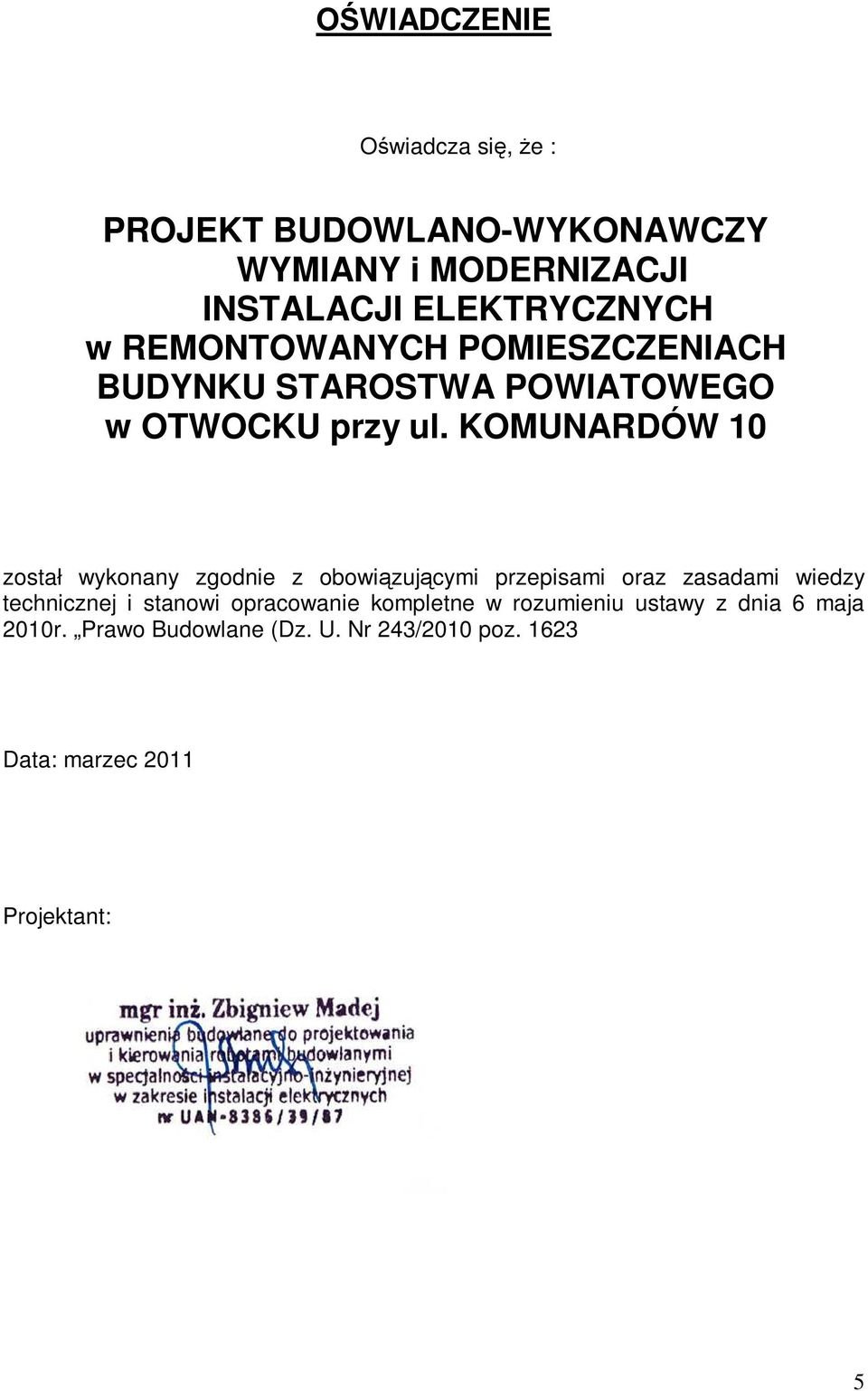

1 OŚWIADCZENIE Oświadcza się, Ŝe : PROJEKT BUDOWLANO-WYKONAWCZY WYMIANY i MODERNIZACJI INSTALACJI ELEKTRYCZNYCH w REMONTOWANYCH POMIESZCZENIACH BUDYNKU STAROSTWA POWIATOWEGO w OTWOCKU przy ul. KOMUNARDÓW 10 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i stanowi opracowanie kompletne w rozumieniu ustawy z dnia 6 maja 2010r. Prawo Budowlane (Dz. U. Nr 243/2010 poz Data: marzec 2011 Projektant: 5

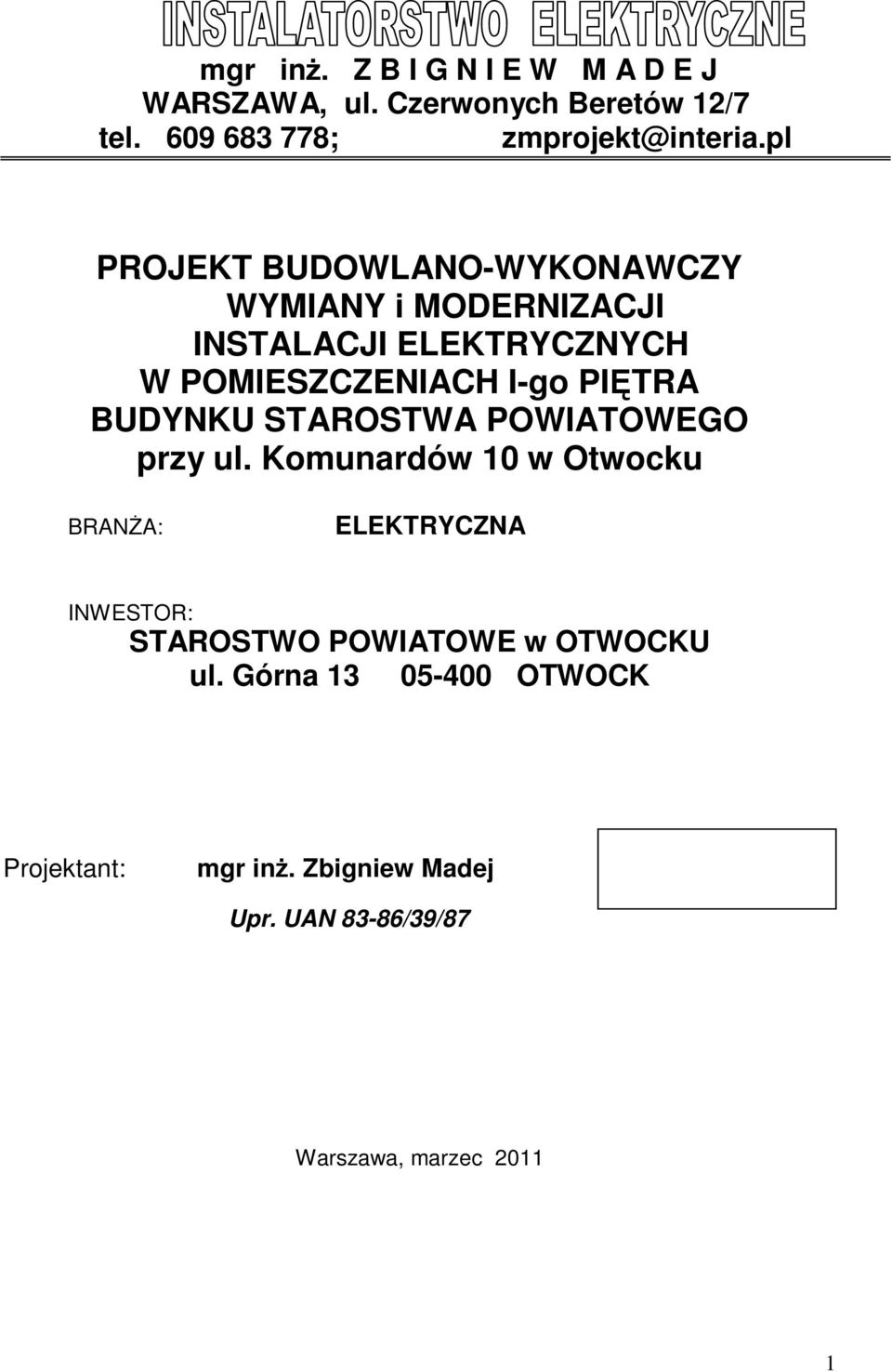

2 mgr inŝ. Z B I G N I E W M A D E J WARSZAWA, ul. Czerwonych Beretów 12/7 tel ; zmprojekt@interia.pl PROJEKT BUDOWLANO-WYKONAWCZY WYMIANY i MODERNIZACJI INSTALACJI ELEKTRYCZNYCH W POMIESZCZENIACH I-go PIĘTRA BUDYNKU STAROSTWA POWIATOWEGO przy ul. Komunardów 10 w Otwocku BRANśA: ELEKTRYCZNA INWESTOR: STAROSTWO POWIATOWE w OTWOCKU ul. Górna OTWOCK Projektant: mgr inŝ. Zbigniew Madej Upr. UAN 83-86/39/87 Warszawa, marzec

3 ZAWARTOŚĆ PROJEKTU: I. OPIS TECHNICZNY 1 DANE OGÓLNE 1.1 Podstawa opracowania 1.2 Przedmiot opracowania 2 STAN ISTNIEJACY 3 PROJEKTOWANE INSTALACJE ELEKTRYCZNE 3.1 WLZ 3.2 TABLICA TB OBWODY GNIAZD WTYCZKOWYCH 230V 3.4 OBWODY GNIAZD WTYCZKOWYCH KOMPUTEROWYCH 230V 3.5 OBWODY ONSTALACJI STRUKTURALNYCH 3.6 INSTALACJA OŚWIETLENIOWA 4 ZAGADNIENIA BHP 4.1. OCHRONA OD PORAśEŃ PRĄDEM ELEKTRYCZNYM 4.2. OCHRONA PRZECIWPOśAROWA 5 OBLICZENIA 5.1 OBWODY ODBIORCZE 5.2 WLZ RYSUNKI IE-1 RZUT PARTERU; ZASILANIE, INSTALACJA ELEKTRYCZNA WEWNĘTRZNA IE-2 RZUT I-go PIĘTRA; INSTALACJA OŚWIETLENIOWA IE-3 RZUT I-go PIĘTRA; INSTALACJA GNIAZD WTYCZKOWYCH IE-4 SCHEMAT i WIDOK TABLICY TB-1 I. OPIS TECHNICZNY 1. Dane ogólne 1.1. Podstawa opracowania Zlecenie Inwestora, Inwentaryzacja istniejącej instalacji elektrycznej Wizja lokalna Wytyczne Inwestora Projekt architektoniczno-budowlany Uzgodnienia międzybranŝowe Obowiązujące normy i przepisy 1.2. Przedmiot opracowania Przedmiotem opracowania jest wymiana wewnętrznej linii zasilającej, wymiana tablicy rozdzielczej TB-1, demontaŝ istniejącej instalacji elektrycznej oraz montaŝ nowej instalacji oświetleniowej, instalacji gniazd wtyczkowych ogólnych, gniazd do zasilania komputerów i instalacji strukturalnej. Budynek wyposaŝony w instalację wod.-kan., co, telefoniczną oraz instalację elektryczną. 2. Stan istniejący Istniejąca instalacja elektryczna wyeksploatowana, przestarzała, wykonana przewodami czteroŝyłowymi, i dwuŝyłowymi. Tablica zasilana wewnętrzną linią zasilającą o niewystarczającym przekroju do aktualnych potrzeb. W istniejącej tablicy zamontowane są gniazda bezpiecznikowe z wkładkami topikowymi. W związku ze zmianą przeznaczenia pomieszczeń projektuje się nową instalację elektryczną. 2

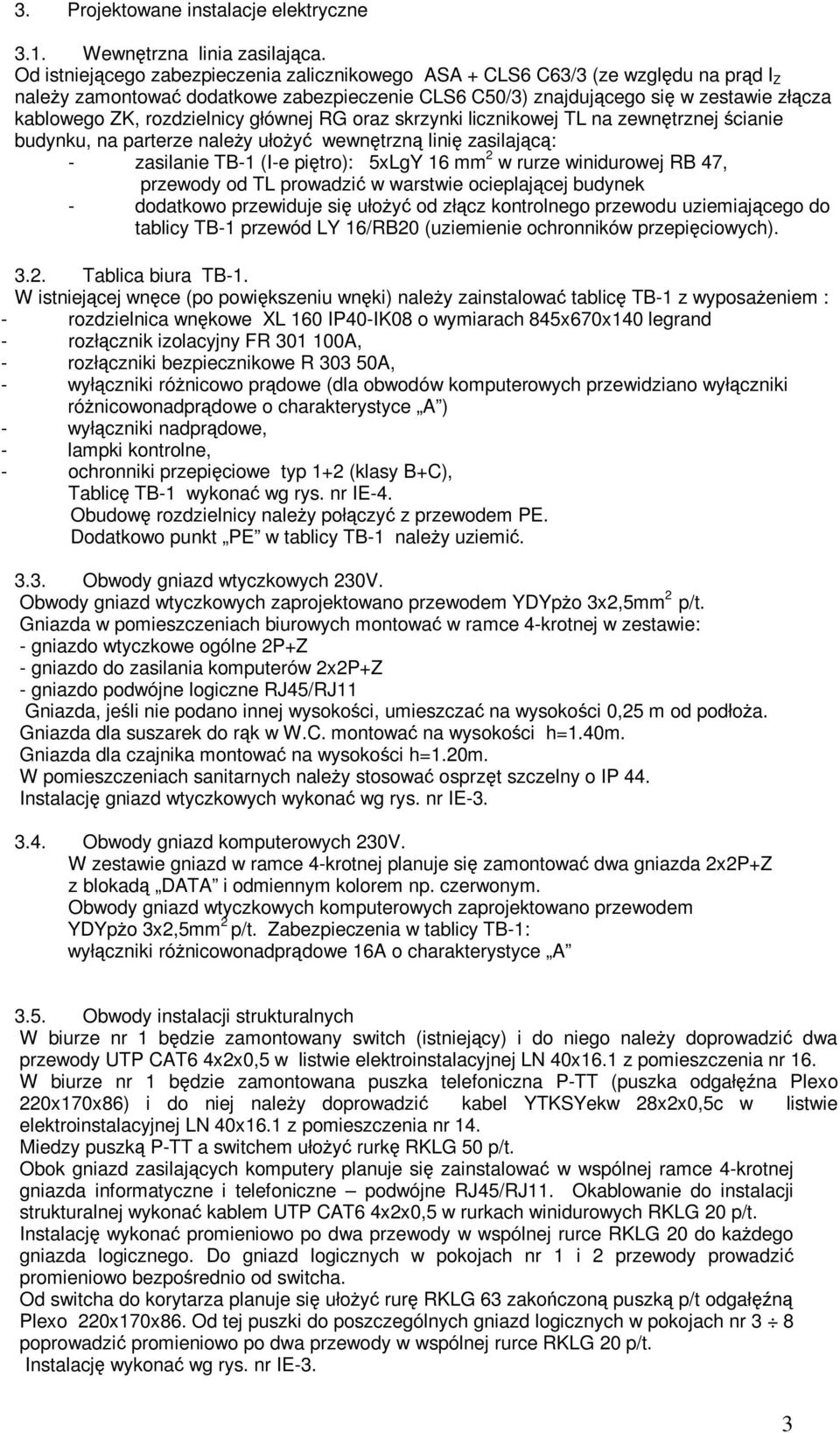

4 3. Projektowane instalacje elektryczne 3.1. Wewnętrzna linia zasilająca. Od istniejącego zabezpieczenia zalicznikowego ASA + CLS6 C63/3 (ze względu na prąd I Z naleŝy zamontować dodatkowe zabezpieczenie CLS6 C50/3) znajdującego się w zestawie złącza kablowego ZK, rozdzielnicy głównej RG oraz skrzynki licznikowej TL na zewnętrznej ścianie budynku, na parterze naleŝy ułoŝyć wewnętrzną linię zasilającą: - zasilanie TB-1 (I-e piętro): 5xLgY 16 mm 2 w rurze winidurowej RB 47, przewody od TL prowadzić w warstwie ocieplającej budynek - dodatkowo przewiduje się ułoŝyć od złącz kontrolnego przewodu uziemiającego do tablicy TB-1 przewód LY 16/RB20 (uziemienie ochronników przepięciowych) Tablica biura TB-1. W istniejącej wnęce (po powiększeniu wnęki) naleŝy zainstalować tablicę TB-1 z wyposaŝeniem : - rozdzielnica wnękowe XL 160 IP40-IK08 o wymiarach 845x670x140 legrand - rozłącznik izolacyjny FR A, - rozłączniki bezpiecznikowe R A, - wyłączniki róŝnicowo prądowe (dla obwodów komputerowych przewidziano wyłączniki róŝnicowonadprądowe o charakterystyce A ) - wyłączniki nadprądowe, - lampki kontrolne, - ochronniki przepięciowe typ 1+2 (klasy B+C), Tablicę TB-1 wykonać wg rys. nr IE-4. Obudowę rozdzielnicy naleŝy połączyć z przewodem PE. Dodatkowo punkt PE w tablicy TB-1 naleŝy uziemić Obwody gniazd wtyczkowych 230V. Obwody gniazd wtyczkowych zaprojektowano przewodem YDYpŜo 3x2,5mm 2 p/t. Gniazda w pomieszczeniach biurowych montować w ramce 4-krotnej w zestawie: - gniazdo wtyczkowe ogólne 2P+Z - gniazdo do zasilania komputerów 2x2P+Z - gniazdo podwójne logiczne RJ45/RJ11 Gniazda, jeśli nie podano innej wysokości, umieszczać na wysokości 0,25 m od podłoŝa. Gniazda dla suszarek do rąk w W.C. montować na wysokości h=1.40m. Gniazda dla czajnika montować na wysokości h=1.20m. W pomieszczeniach sanitarnych naleŝy stosować osprzęt szczelny o IP 44. Instalację gniazd wtyczkowych wykonać wg rys. nr IE Obwody gniazd komputerowych 230V. W zestawie gniazd w ramce 4-krotnej planuje się zamontować dwa gniazda 2x2P+Z z blokadą DATA i odmiennym kolorem np. czerwonym. Obwody gniazd wtyczkowych komputerowych zaprojektowano przewodem YDYpŜo 3x2,5mm 2 p/t. Zabezpieczenia w tablicy TB-1: wyłączniki róŝnicowonadprądowe 16A o charakterystyce A 3.5. Obwody instalacji strukturalnych W biurze nr 1 będzie zamontowany switch (istniejący) i do niego naleŝy doprowadzić dwa przewody UTP CAT6 4x2x0,5 w listwie elektroinstalacyjnej LN 40x16.1 z pomieszczenia nr 16. W biurze nr 1 będzie zamontowana puszka telefoniczna P-TT (puszka odgałęźna Plexo 220x170x86) i do niej naleŝy doprowadzić kabel YTKSYekw 28x2x0,5c w listwie elektroinstalacyjnej LN 40x16.1 z pomieszczenia nr 14. Miedzy puszką P-TT a switchem ułoŝyć rurkę RKLG 50 p/t. Obok gniazd zasilających komputery planuje się zainstalować w wspólnej ramce 4-krotnej gniazda informatyczne i telefoniczne podwójne RJ45/RJ11. Okablowanie do instalacji strukturalnej wykonać kablem UTP CAT6 4x2x0,5 w rurkach winidurowych RKLG 20 p/t. Instalację wykonać promieniowo po dwa przewody w wspólnej rurce RKLG 20 do kaŝdego gniazda logicznego. Do gniazd logicznych w pokojach nr 1 i 2 przewody prowadzić promieniowo bezpośrednio od switcha. Od switcha do korytarza planuje się ułoŝyć rurę RKLG 63 zakończoną puszką p/t odgałęźną Plexo 220x170x86. Od tej puszki do poszczególnych gniazd logicznych w pokojach nr 3 8 poprowadzić promieniowo po dwa przewody w wspólnej rurce RKLG 20 p/t. Instalację wykonać wg rys. nr IE-3. 3

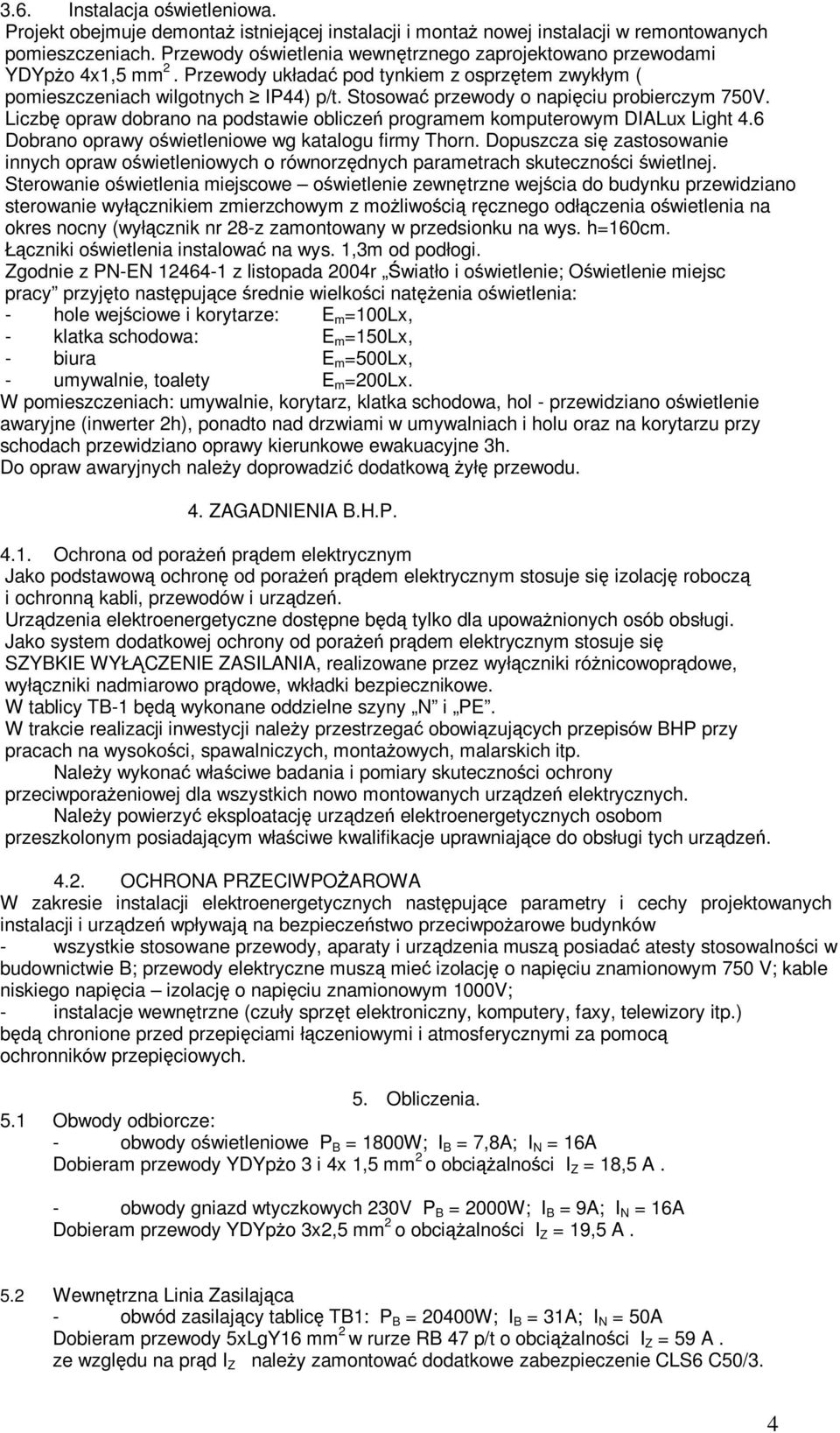

5 3.6. Instalacja oświetleniowa. Projekt obejmuje demontaŝ istniejącej instalacji i montaŝ nowej instalacji w remontowanych pomieszczeniach. Przewody oświetlenia wewnętrznego zaprojektowano przewodami YDYpŜo 4x1,5 mm 2. Przewody układać pod tynkiem z osprzętem zwykłym ( pomieszczeniach wilgotnych IP44) p/t. Stosować przewody o napięciu probierczym 750V. Liczbę opraw dobrano na podstawie obliczeń programem komputerowym DIALux Light 4.6 Dobrano oprawy oświetleniowe wg katalogu firmy Thorn. Dopuszcza się zastosowanie innych opraw oświetleniowych o równorzędnych parametrach skuteczności świetlnej. Sterowanie oświetlenia miejscowe oświetlenie zewnętrzne wejścia do budynku przewidziano sterowanie wyłącznikiem zmierzchowym z moŝliwością ręcznego odłączenia oświetlenia na okres nocny (wyłącznik nr 28-z zamontowany w przedsionku na wys. h=160cm. Łączniki oświetlenia instalować na wys. 1,3m od podłogi. Zgodnie z PN-EN z listopada 2004r Światło i oświetlenie; Oświetlenie miejsc pracy przyjęto następujące średnie wielkości natęŝenia oświetlenia: - hole wejściowe i korytarze: E m =100Lx, - klatka schodowa: E m =150Lx, - biura E m =500Lx, - umywalnie, toalety E m =200Lx. W pomieszczeniach: umywalnie, korytarz, klatka schodowa, hol - przewidziano oświetlenie awaryjne (inwerter 2h), ponadto nad drzwiami w umywalniach i holu oraz na korytarzu przy schodach przewidziano oprawy kierunkowe ewakuacyjne 3h. Do opraw awaryjnych naleŝy doprowadzić dodatkową Ŝyłę przewodu. 4. ZAGADNIENIA B.H.P Ochrona od poraŝeń prądem elektrycznym Jako podstawową ochronę od poraŝeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne dostępne będą tylko dla upowaŝnionych osób obsługi. Jako system dodatkowej ochrony od poraŝeń prądem elektrycznym stosuje się SZYBKIE WYŁĄCZENIE ZASILANIA, realizowane przez wyłączniki róŝnicowoprądowe, wyłączniki nadmiarowo prądowe, wkładki bezpiecznikowe. W tablicy TB-1 będą wykonane oddzielne szyny N i PE. W trakcie realizacji inwestycji naleŝy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montaŝowych, malarskich itp. NaleŜy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporaŝeniowej dla wszystkich nowo montowanych urządzeń elektrycznych. NaleŜy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń OCHRONA PRZECIWPOśAROWA W zakresie instalacji elektroenergetycznych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpoŝarowe budynków - wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B; przewody elektryczne muszą mieć izolację o napięciu znamionowym 750 V; kable niskiego napięcia izolację o napięciu znamionowym 1000V; - instalacje wewnętrzne (czuły sprzęt elektroniczny, komputery, faxy, telewizory itp.) będą chronione przed przepięciami łączeniowymi i atmosferycznymi za pomocą ochronników przepięciowych. 5. Obliczenia. 5.1 Obwody odbiorcze: - obwody oświetleniowe P B = 1800W; I B = 7,8A; I N = 16A Dobieram przewody YDYpŜo 3 i 4x 1,5 mm 2 o obciąŝalności I Z = 18,5 A. - obwody gniazd wtyczkowych 230V P B = 2000W; I B = 9A; I N = 16A Dobieram przewody YDYpŜo 3x2,5 mm 2 o obciąŝalności I Z = 19,5 A. 5.2 Wewnętrzna Linia Zasilająca - obwód zasilający tablicę TB1: P B = 20400W; I B = 31A; I N = 50A Dobieram przewody 5xLgY16 mm 2 w rurze RB 47 p/t o obciąŝalności I Z = 59 A. ze względu na prąd I Z naleŝy zamontować dodatkowe zabezpieczenie CLS6 C50/3. 4

6 Oświadczenie zgodnie z Art Prawa Budowlanego Oświadcza się, Ŝe : PROJEKT BUDOWLANO-WYKONAWCZY WYMIANY i MODERNIZACJI INSTALACJI ELEKTRYCZNYCH w REMONTOWANYCH POMIESZCZENIACH BUDYNKU STAROSTWA POWIATOWEGO w OTWOCKU przy ul. KOMUNARDÓW 10 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i stanowi opracowanie kompletne w rozumieniu ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz.U. Nr 106 poz z 2000r. Wraz z późniejszymi zmianami) oraz Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 3 listopada 1998r. W sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. Nr 140 poz. 906). Projekt jest chroniony prawem autorskim zgodnie z ustawą z dn r. o Prawie Autorskim (Dz.U. Nr 24/94 poz. 83). Data: marzec 2011 Projektant: 5
