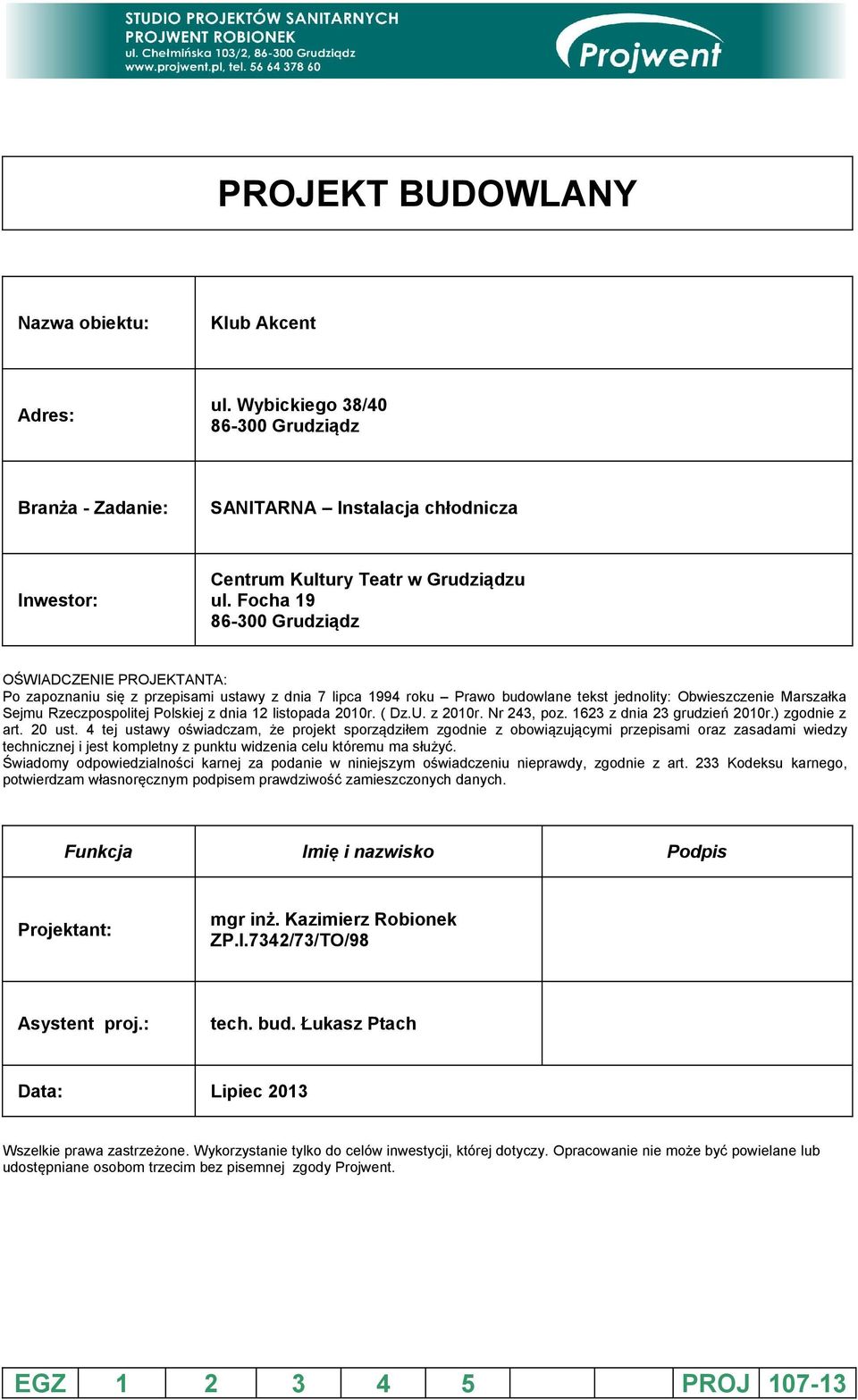

1 PROJEKT BUDOWLANY Nazwa obiektu: Klub Akcent Adres: ul. Wybickiego 38/40 Branża - Zadanie: SANITARNA Instalacja chłodnicza Inwestor: OŚWIADCZENIE PROJEKTANTA: Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 roku Prawo budowlane tekst jednolity: Obwieszczenie Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 12 listopada 2010r. ( Dz.U. z 2010r. Nr 243, poz z dnia 23 grudzień 2010r.) zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu któremu ma służyć. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość zamieszczonych danych. Funkcja Imię i nazwisko Podpis Projektant: mgr inż. Kazimierz Robionek ZP.I.7342/73/TO/98 Asystent proj.: tech. bud. Łukasz Ptach Data: Lipiec 2013 Wszelkie prawa zastrzeżone. Wykorzystanie tylko do celów inwestycji, której dotyczy. Opracowanie nie może być powielane lub udostępniane osobom trzecim bez pisemnej zgody Projwent. EGZ PROJ

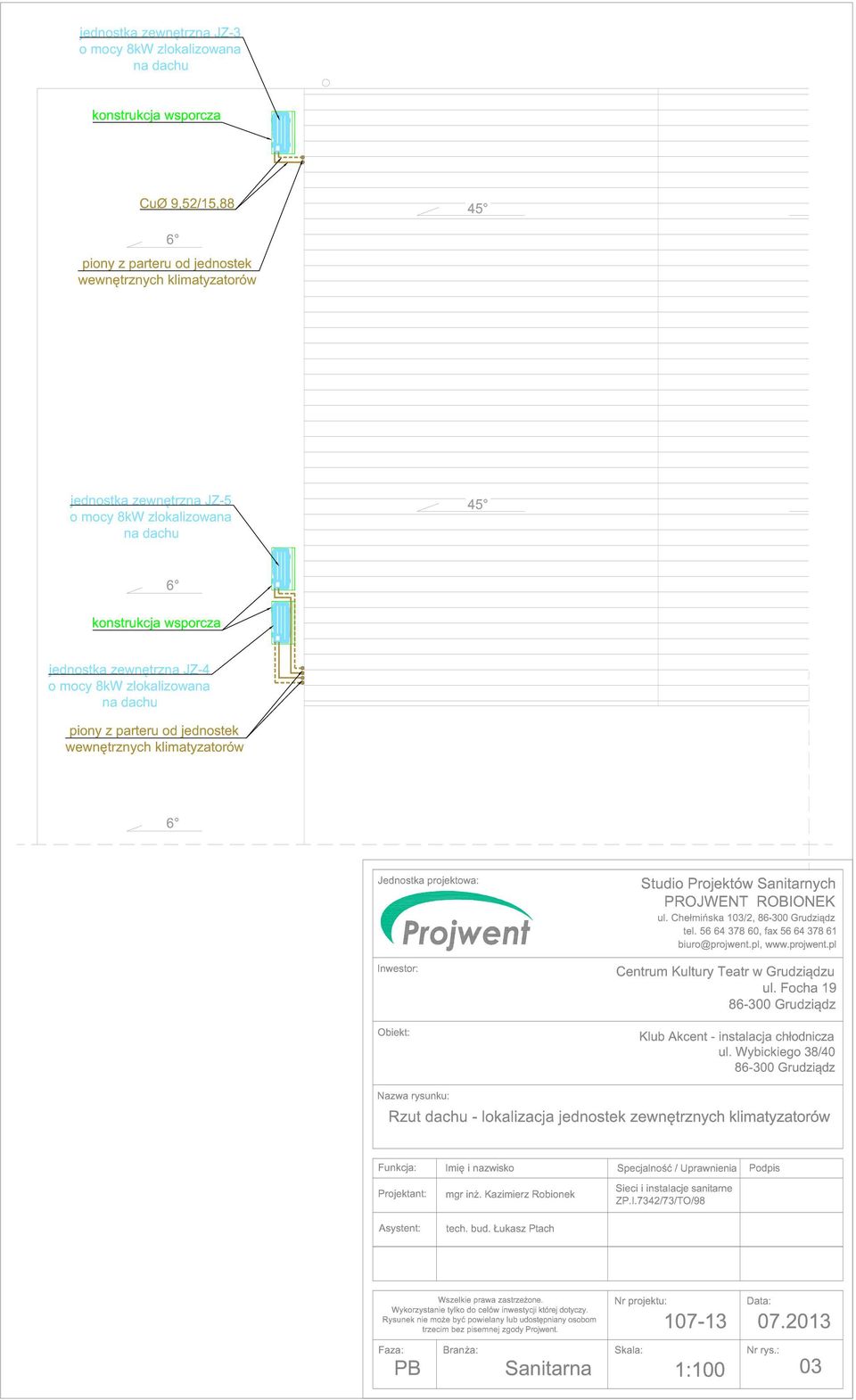

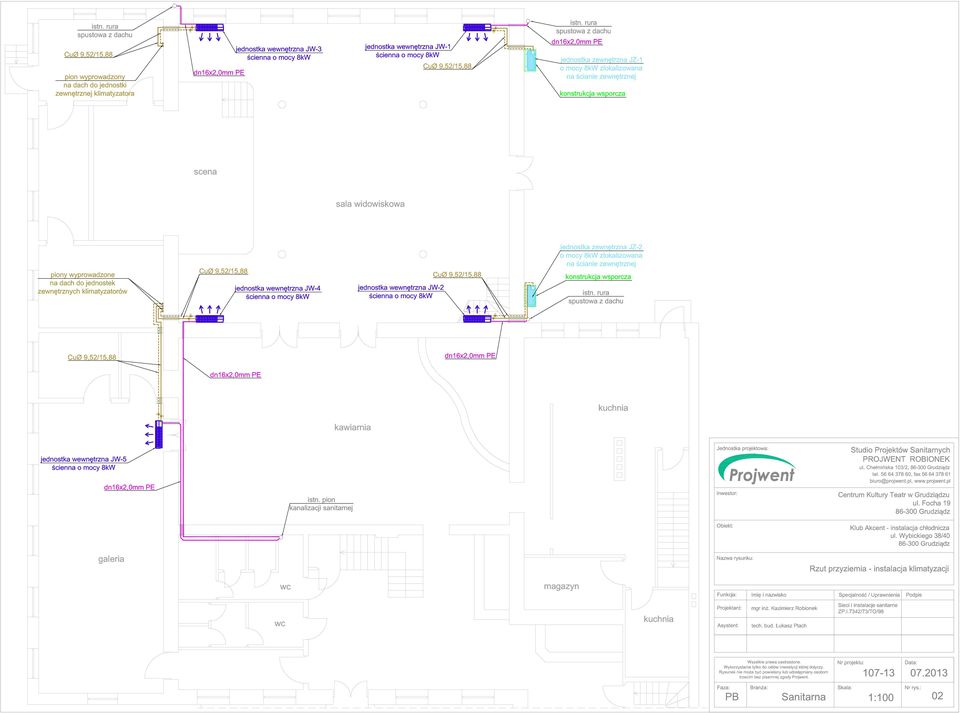

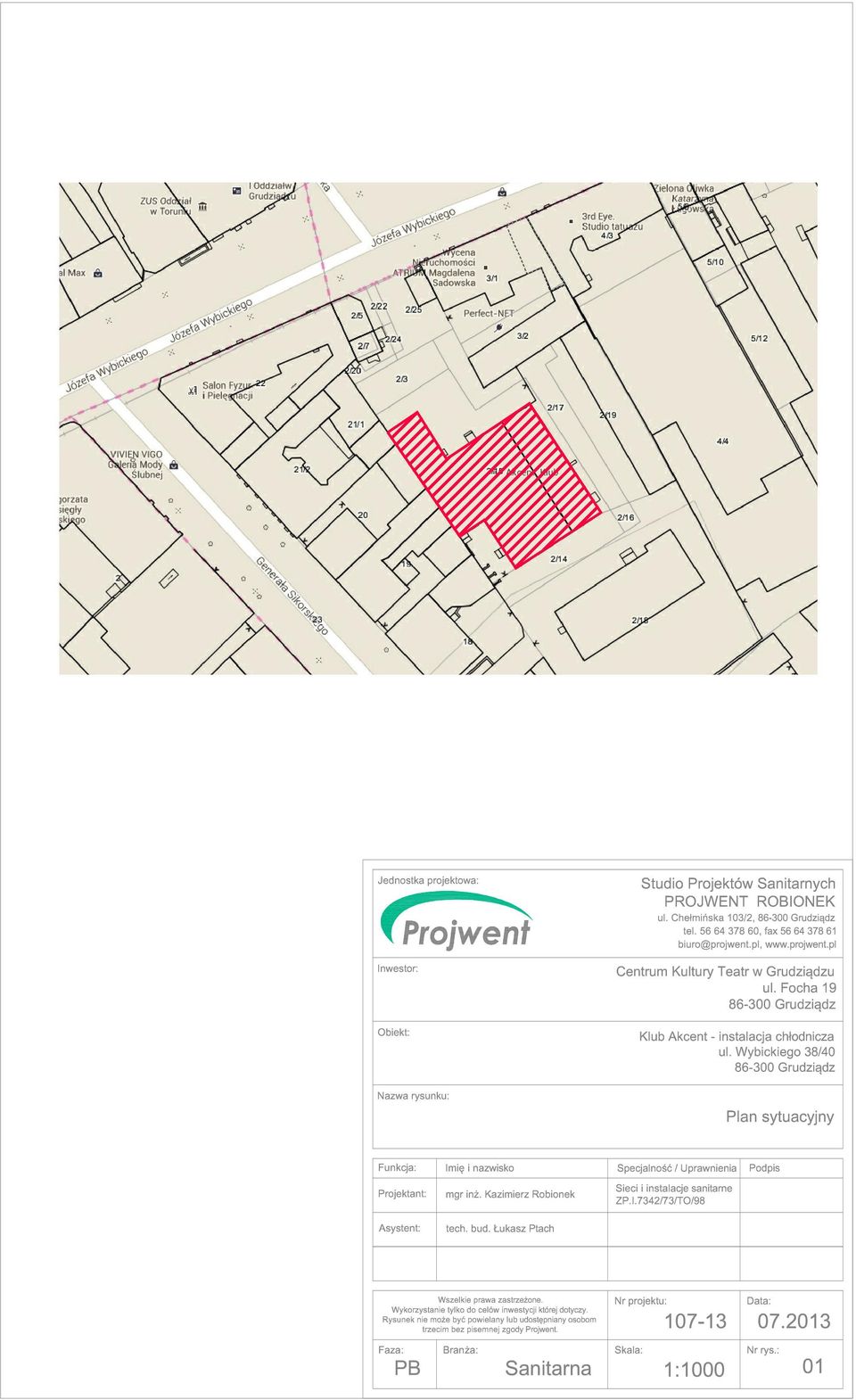

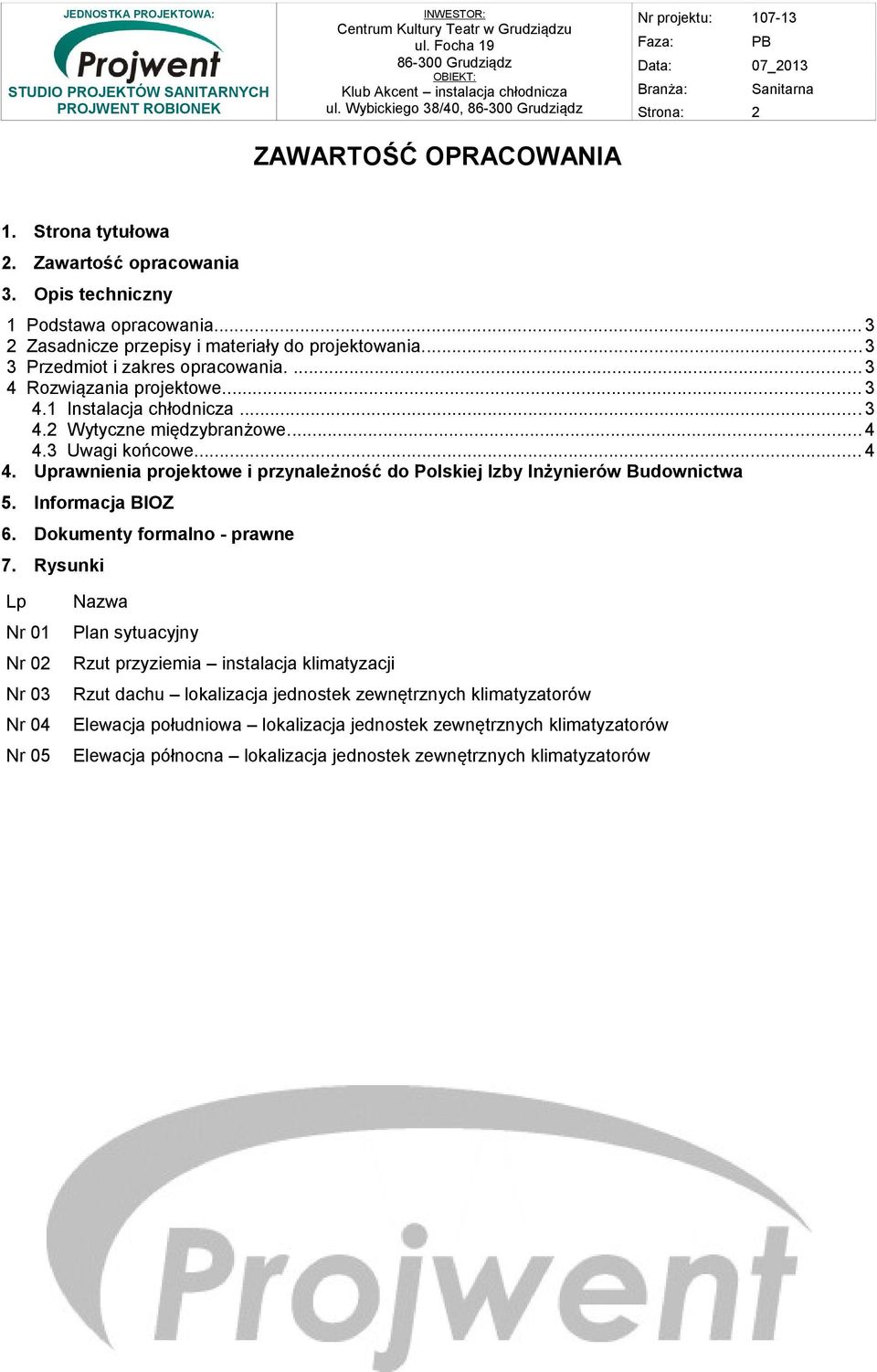

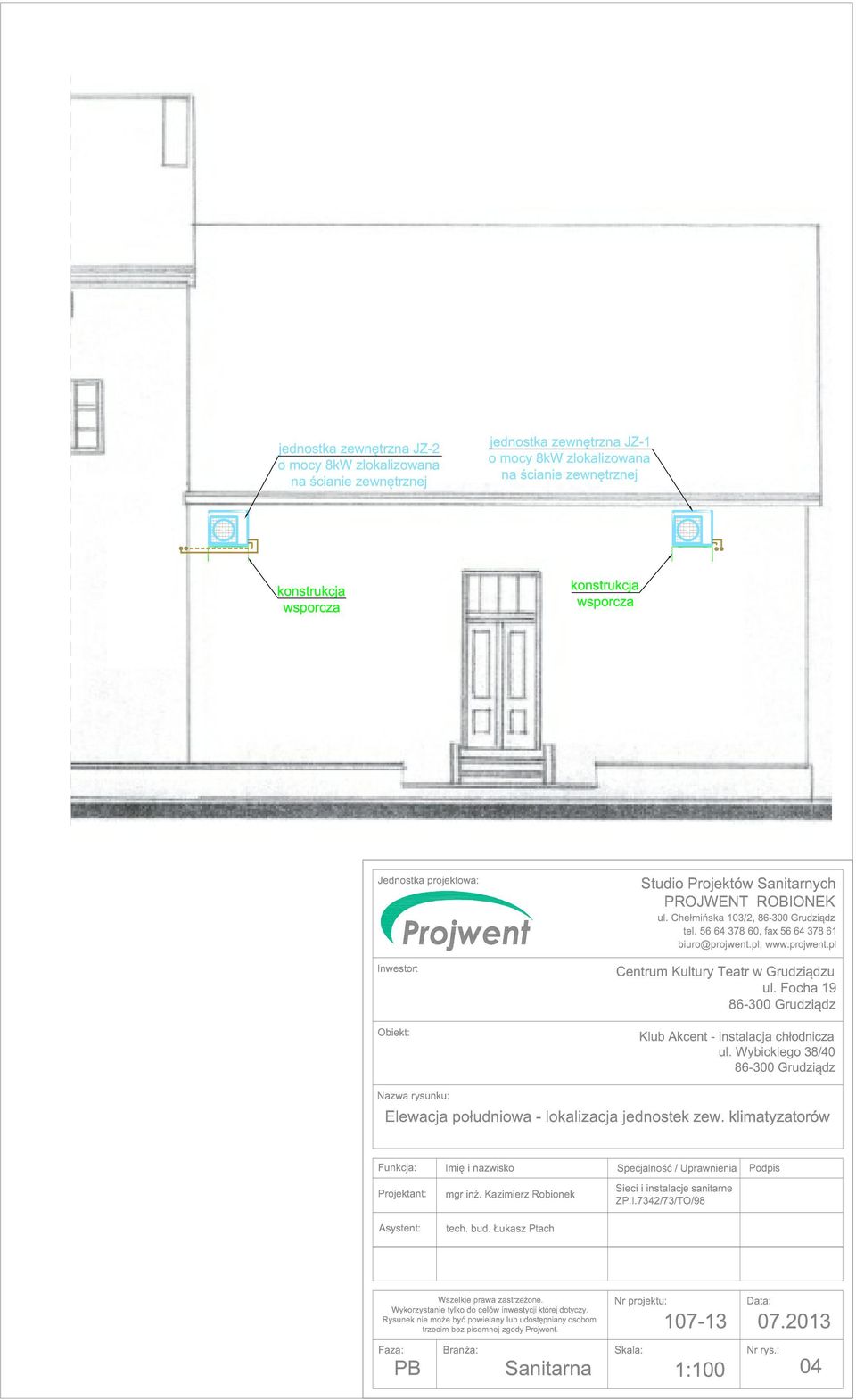

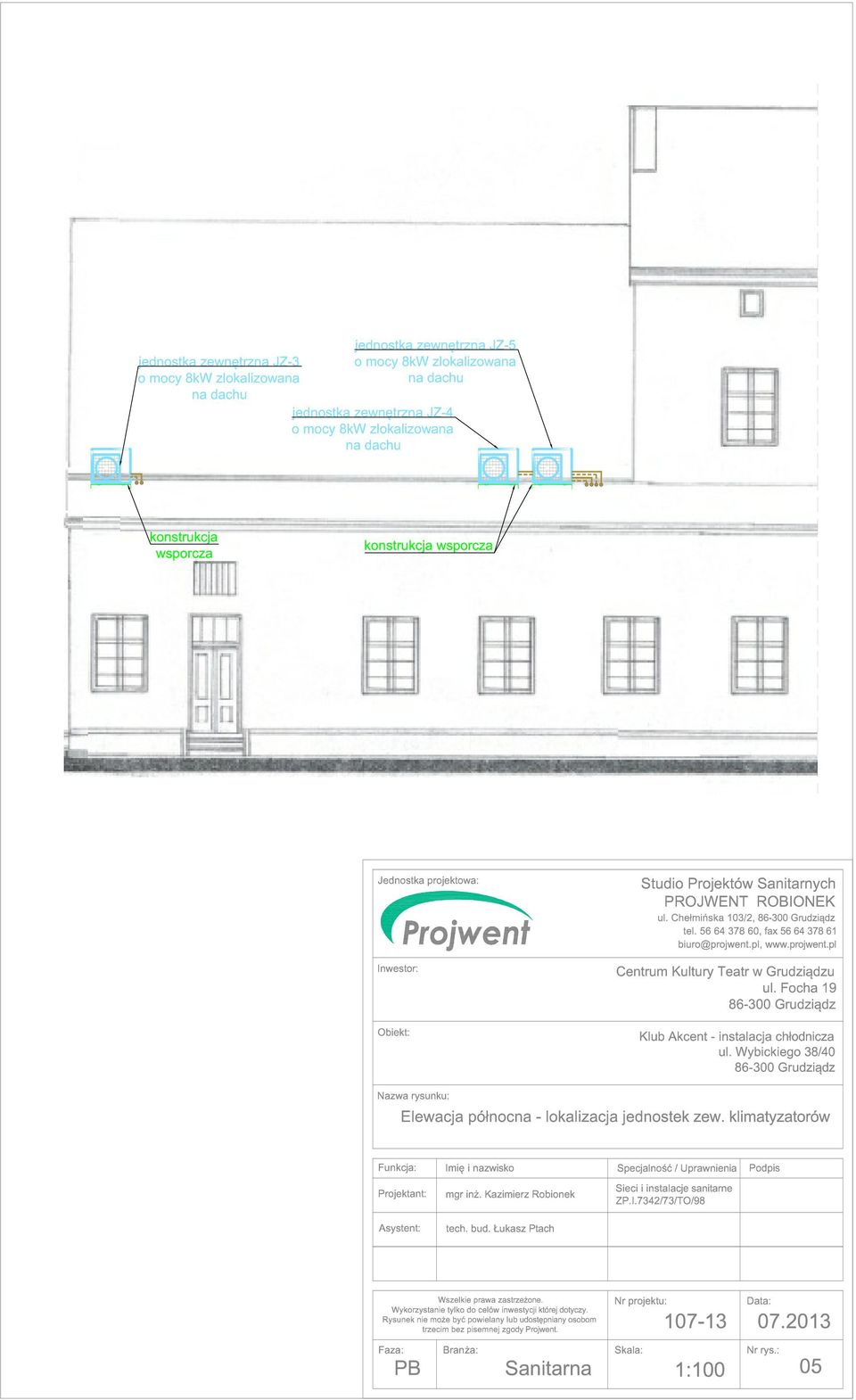

2 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: OBIEKT: ul. Wybickiego 38/40, Nr projektu: Faza: PB Data: 07_2013 Branża: Sanitarna Strona: 2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Zawartość opracowania 3. Opis techniczny 1 Podstawa opracowania Zasadnicze przepisy i materiały do projektowania Przedmiot i zakres opracowania Rozwiązania projektowe Instalacja chłodnicza Wytyczne międzybranżowe Uwagi końcowe Uprawnienia projektowe i przynależność do Polskiej Izby Inżynierów Budownictwa 5. Informacja BIOZ 6. Dokumenty formalno - prawne 7. Rysunki Lp Nr 01 Nr 02 Nr 03 Nr 04 Nr 05 Nazwa Plan sytuacyjny Rzut przyziemia instalacja klimatyzacji Rzut dachu lokalizacja jednostek zewnętrznych klimatyzatorów Elewacja południowa lokalizacja jednostek zewnętrznych klimatyzatorów Elewacja północna lokalizacja jednostek zewnętrznych klimatyzatorów

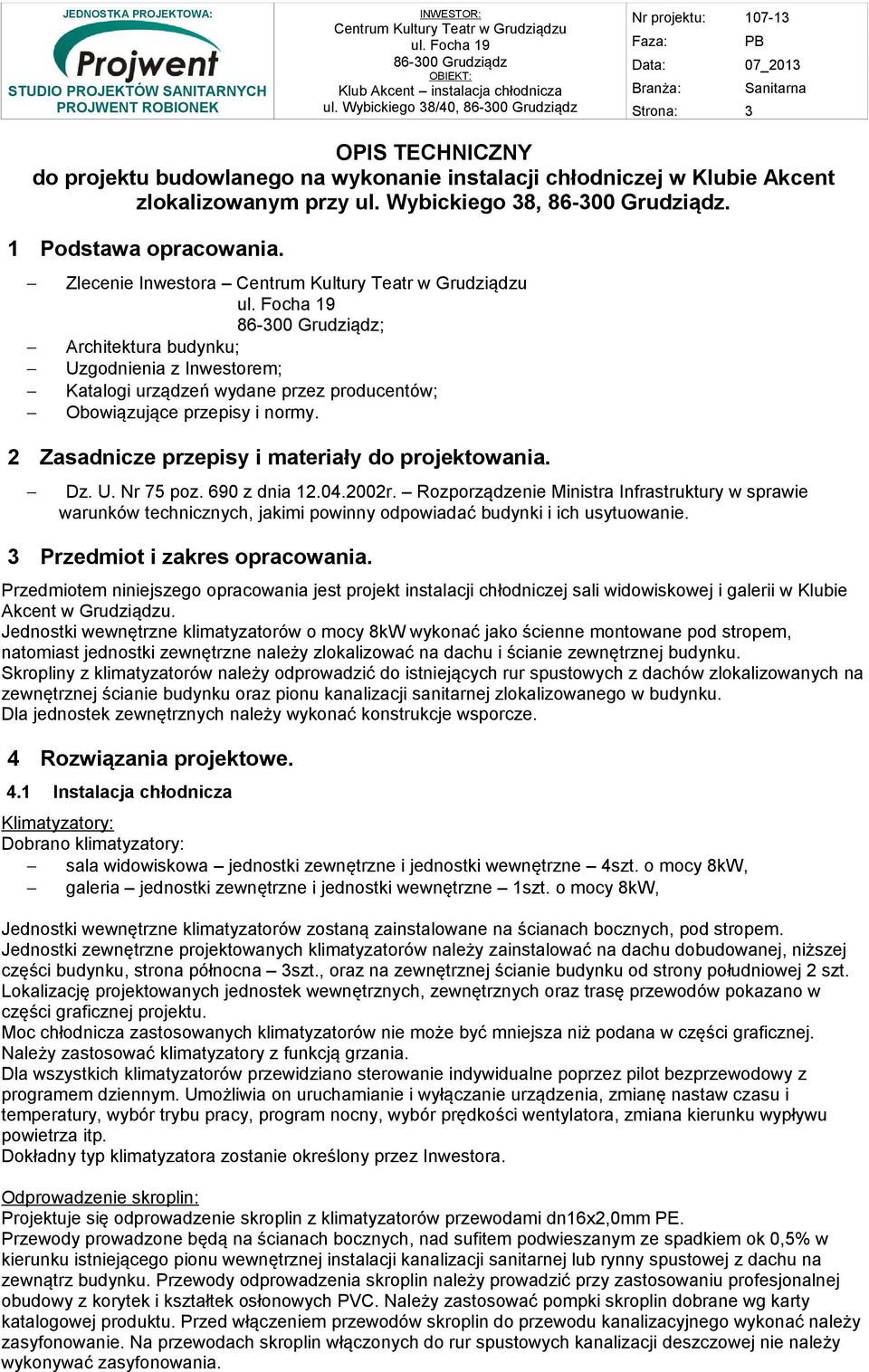

3 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: OBIEKT: ul. Wybickiego 38/40, Nr projektu: Faza: PB Data: 07_2013 Branża: Sanitarna Strona: 3 OPIS TECHNICZNY do projektu budowlanego na wykonanie instalacji chłodniczej w Klubie Akcent zlokalizowanym przy ul. Wybickiego 38,. 1 Podstawa opracowania. Zlecenie Inwestora ; Architektura budynku; Uzgodnienia z Inwestorem; Katalogi urządzeń wydane przez producentów; Obowiązujące przepisy i normy. 2 Zasadnicze przepisy i materiały do projektowania. Dz. U. Nr 75 poz. 690 z dnia r. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakimi powinny odpowiadać budynki i ich usytuowanie. 3 Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt instalacji chłodniczej sali widowiskowej i galerii w Klubie Akcent w Grudziądzu. Jednostki wewnętrzne klimatyzatorów o mocy 8kW wykonać jako ścienne montowane pod stropem, natomiast jednostki zewnętrzne należy zlokalizować na dachu i ścianie zewnętrznej budynku. Skropliny z klimatyzatorów należy odprowadzić do istniejących rur spustowych z dachów zlokalizowanych na zewnętrznej ścianie budynku oraz pionu kanalizacji sanitarnej zlokalizowanego w budynku. Dla jednostek zewnętrznych należy wykonać konstrukcje wsporcze. 4 Rozwiązania projektowe. 4.1 Instalacja chłodnicza Klimatyzatory: Dobrano klimatyzatory: sala widowiskowa jednostki zewnętrzne i jednostki wewnętrzne 4szt. o mocy 8kW, galeria jednostki zewnętrzne i jednostki wewnętrzne 1szt. o mocy 8kW, Jednostki wewnętrzne klimatyzatorów zostaną zainstalowane na ścianach bocznych, pod stropem. Jednostki zewnętrzne projektowanych klimatyzatorów należy zainstalować na dachu dobudowanej, niższej części budynku, strona północna 3szt., oraz na zewnętrznej ścianie budynku od strony południowej 2 szt. Lokalizację projektowanych jednostek wewnętrznych, zewnętrznych oraz trasę przewodów pokazano w części graficznej projektu. Moc chłodnicza zastosowanych klimatyzatorów nie może być mniejsza niż podana w części graficznej. Należy zastosować klimatyzatory z funkcją grzania. Dla wszystkich klimatyzatorów przewidziano sterowanie indywidualne poprzez pilot bezprzewodowy z programem dziennym. Umożliwia on uruchamianie i wyłączanie urządzenia, zmianę nastaw czasu i temperatury, wybór trybu pracy, program nocny, wybór prędkości wentylatora, zmiana kierunku wypływu powietrza itp. Dokładny typ klimatyzatora zostanie określony przez Inwestora. Odprowadzenie skroplin: Projektuje się odprowadzenie skroplin z klimatyzatorów przewodami dn16x2,0mm PE. Przewody prowadzone będą na ścianach bocznych, nad sufitem podwieszanym ze spadkiem ok 0,5% w kierunku istniejącego pionu wewnętrznej instalacji kanalizacji sanitarnej lub rynny spustowej z dachu na zewnątrz budynku. Przewody odprowadzenia skroplin należy prowadzić przy zastosowaniu profesjonalnej obudowy z korytek i kształtek osłonowych PVC. Należy zastosować pompki skroplin dobrane wg karty katalogowej produktu. Przed włączeniem przewodów skroplin do przewodu kanalizacyjnego wykonać należy zasyfonowanie. Na przewodach skroplin włączonych do rur spustowych kanalizacji deszczowej nie należy wykonywać zasyfonowania.

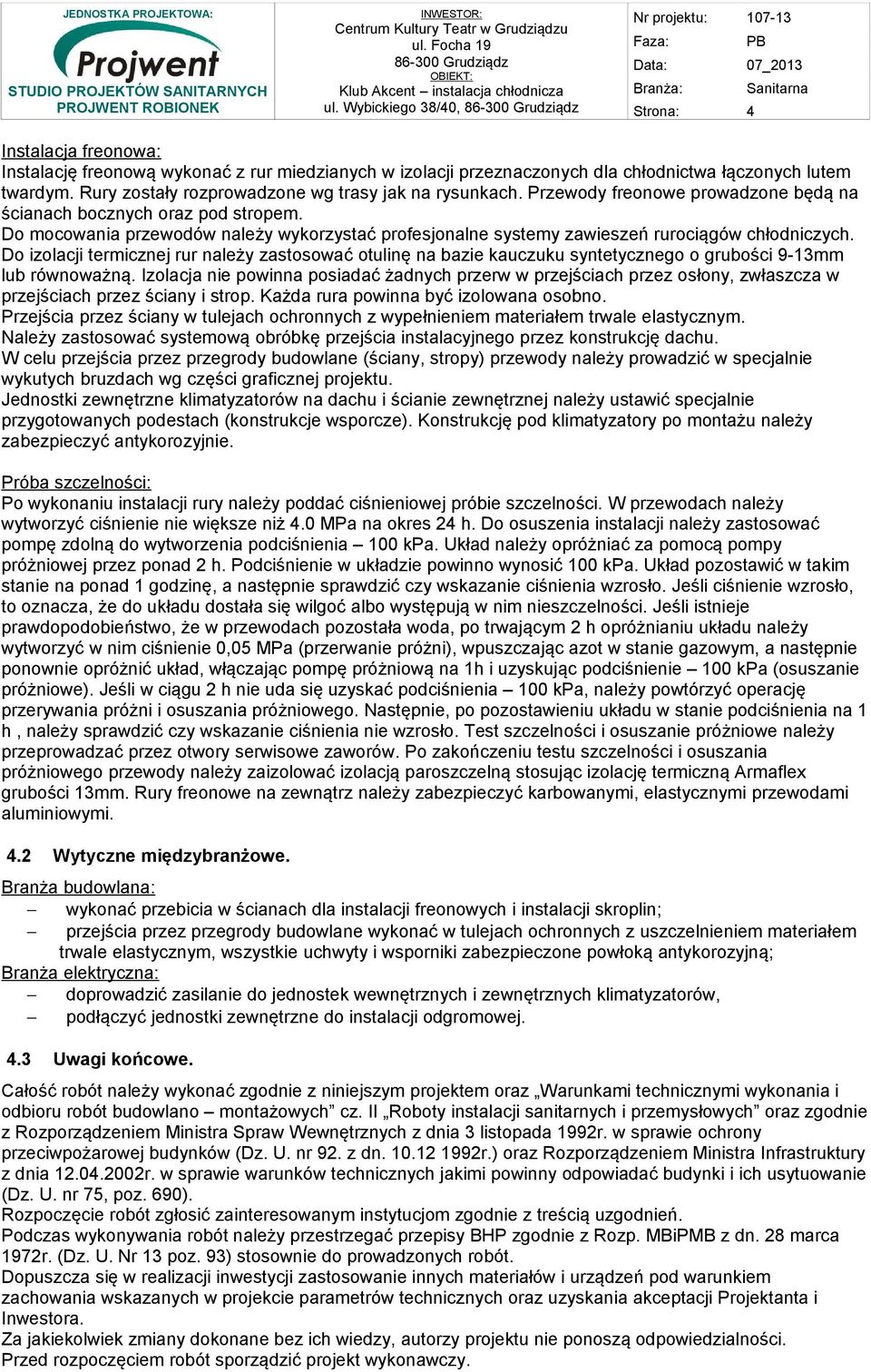

4 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: OBIEKT: ul. Wybickiego 38/40, Nr projektu: Faza: PB Data: 07_2013 Branża: Sanitarna Strona: 4 Instalacja freonowa: Instalację freonową wykonać z rur miedzianych w izolacji przeznaczonych dla chłodnictwa łączonych lutem twardym. Rury zostały rozprowadzone wg trasy jak na rysunkach. Przewody freonowe prowadzone będą na ścianach bocznych oraz pod stropem. Do mocowania przewodów należy wykorzystać profesjonalne systemy zawieszeń rurociągów chłodniczych. Do izolacji termicznej rur należy zastosować otulinę na bazie kauczuku syntetycznego o grubości 9-13mm lub równoważną. Izolacja nie powinna posiadać żadnych przerw w przejściach przez osłony, zwłaszcza w przejściach przez ściany i strop. Każda rura powinna być izolowana osobno. Przejścia przez ściany w tulejach ochronnych z wypełnieniem materiałem trwale elastycznym. Należy zastosować systemową obróbkę przejścia instalacyjnego przez konstrukcję dachu. W celu przejścia przez przegrody budowlane (ściany, stropy) przewody należy prowadzić w specjalnie wykutych bruzdach wg części graficznej projektu. Jednostki zewnętrzne klimatyzatorów na dachu i ścianie zewnętrznej należy ustawić specjalnie przygotowanych podestach (konstrukcje wsporcze). Konstrukcję pod klimatyzatory po montażu należy zabezpieczyć antykorozyjnie. Próba szczelności: Po wykonaniu instalacji rury należy poddać ciśnieniowej próbie szczelności. W przewodach należy wytworzyć ciśnienie nie większe niż 4.0 MPa na okres 24 h. Do osuszenia instalacji należy zastosować pompę zdolną do wytworzenia podciśnienia 100 kpa. Układ należy opróżniać za pomocą pompy próżniowej przez ponad 2 h. Podciśnienie w układzie powinno wynosić 100 kpa. Układ pozostawić w takim stanie na ponad 1 godzinę, a następnie sprawdzić czy wskazanie ciśnienia wzrosło. Jeśli ciśnienie wzrosło, to oznacza, że do układu dostała się wilgoć albo występują w nim nieszczelności. Jeśli istnieje prawdopodobieństwo, że w przewodach pozostała woda, po trwającym 2 h opróżnianiu układu należy wytworzyć w nim ciśnienie 0,05 MPa (przerwanie próżni), wpuszczając azot w stanie gazowym, a następnie ponownie opróżnić układ, włączając pompę próżniową na 1h i uzyskując podciśnienie 100 kpa (osuszanie próżniowe). Jeśli w ciągu 2 h nie uda się uzyskać podciśnienia 100 kpa, należy powtórzyć operację przerywania próżni i osuszania próżniowego. Następnie, po pozostawieniu układu w stanie podciśnienia na 1 h, należy sprawdzić czy wskazanie ciśnienia nie wzrosło. Test szczelności i osuszanie próżniowe należy przeprowadzać przez otwory serwisowe zaworów. Po zakończeniu testu szczelności i osuszania próżniowego przewody należy zaizolować izolacją paroszczelną stosując izolację termiczną Armaflex grubości 13mm. Rury freonowe na zewnątrz należy zabezpieczyć karbowanymi, elastycznymi przewodami aluminiowymi. 4.2 Wytyczne międzybranżowe. Branża budowlana: wykonać przebicia w ścianach dla instalacji freonowych i instalacji skroplin; przejścia przez przegrody budowlane wykonać w tulejach ochronnych z uszczelnieniem materiałem trwale elastycznym, wszystkie uchwyty i wsporniki zabezpieczone powłoką antykorozyjną; Branża elektryczna: doprowadzić zasilanie do jednostek wewnętrznych i zewnętrznych klimatyzatorów, podłączyć jednostki zewnętrzne do instalacji odgromowej. 4.3 Uwagi końcowe. Całość robót należy wykonać zgodnie z niniejszym projektem oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. II Roboty instalacji sanitarnych i przemysłowych oraz zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych z dnia 3 listopada 1992r. w sprawie ochrony przeciwpożarowej budynków (Dz. U. nr 92. z dn r.) oraz Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakimi powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690). Rozpoczęcie robót zgłosić zainteresowanym instytucjom zgodnie z treścią uzgodnień. Podczas wykonywania robót należy przestrzegać przepisy BHP zgodnie z Rozp. MBiPMB z dn. 28 marca 1972r. (Dz. U. Nr 13 poz. 93) stosownie do prowadzonych robót. Dopuszcza się w realizacji inwestycji zastosowanie innych materiałów i urządzeń pod warunkiem zachowania wskazanych w projekcie parametrów technicznych oraz uzyskania akceptacji Projektanta i Inwestora. Za jakiekolwiek zmiany dokonane bez ich wiedzy, autorzy projektu nie ponoszą odpowiedzialności. Przed rozpoczęciem robót sporządzić projekt wykonawczy.

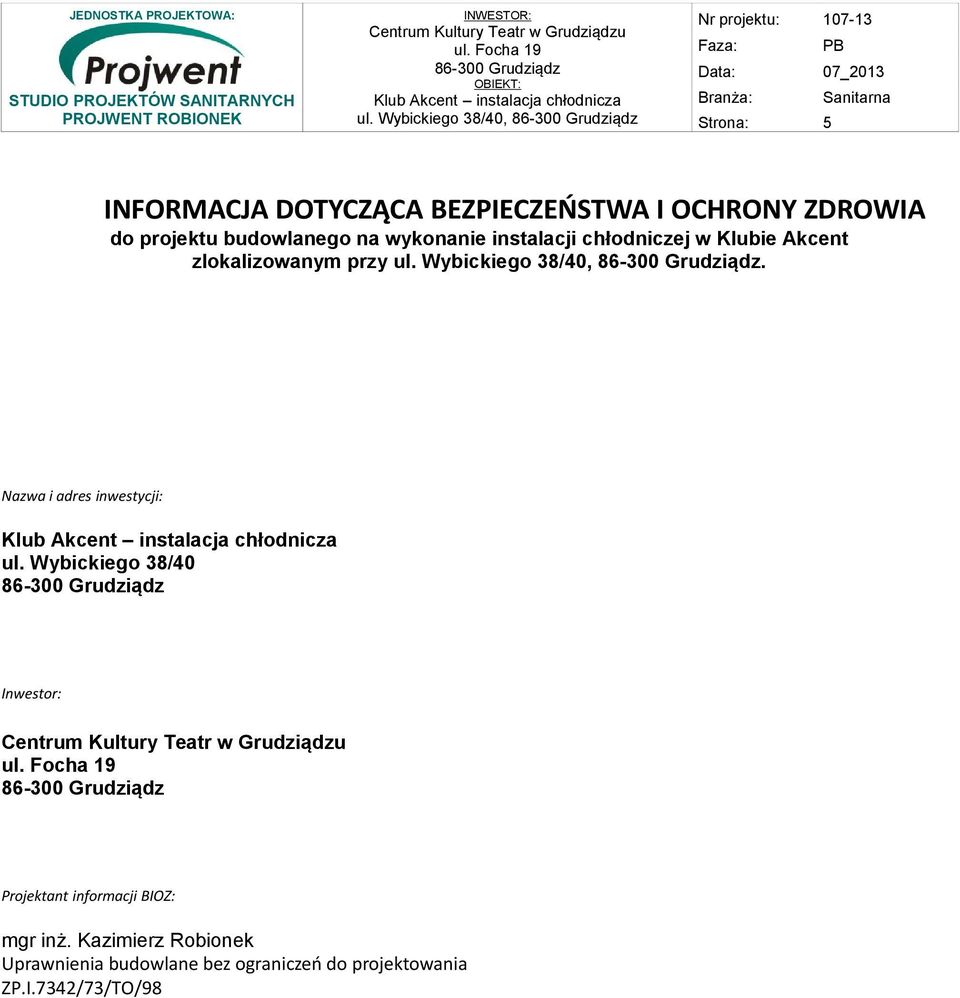

5 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: OBIEKT: ul. Wybickiego 38/40, Nr projektu: Faza: PB Data: 07_2013 Branża: Sanitarna Strona: 5 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA do projektu budowlanego na wykonanie instalacji chłodniczej w Klubie Akcent zlokalizowanym przy ul. Wybickiego 38/40,. Nazwa i adres inwestycji: ul. Wybickiego 38/40 Inwestor: Projektant informacji BIOZ: mgr inż. Kazimierz Robionek Uprawnienia budowlane bez ograniczeń do projektowania ZP.I.7342/73/TO/98

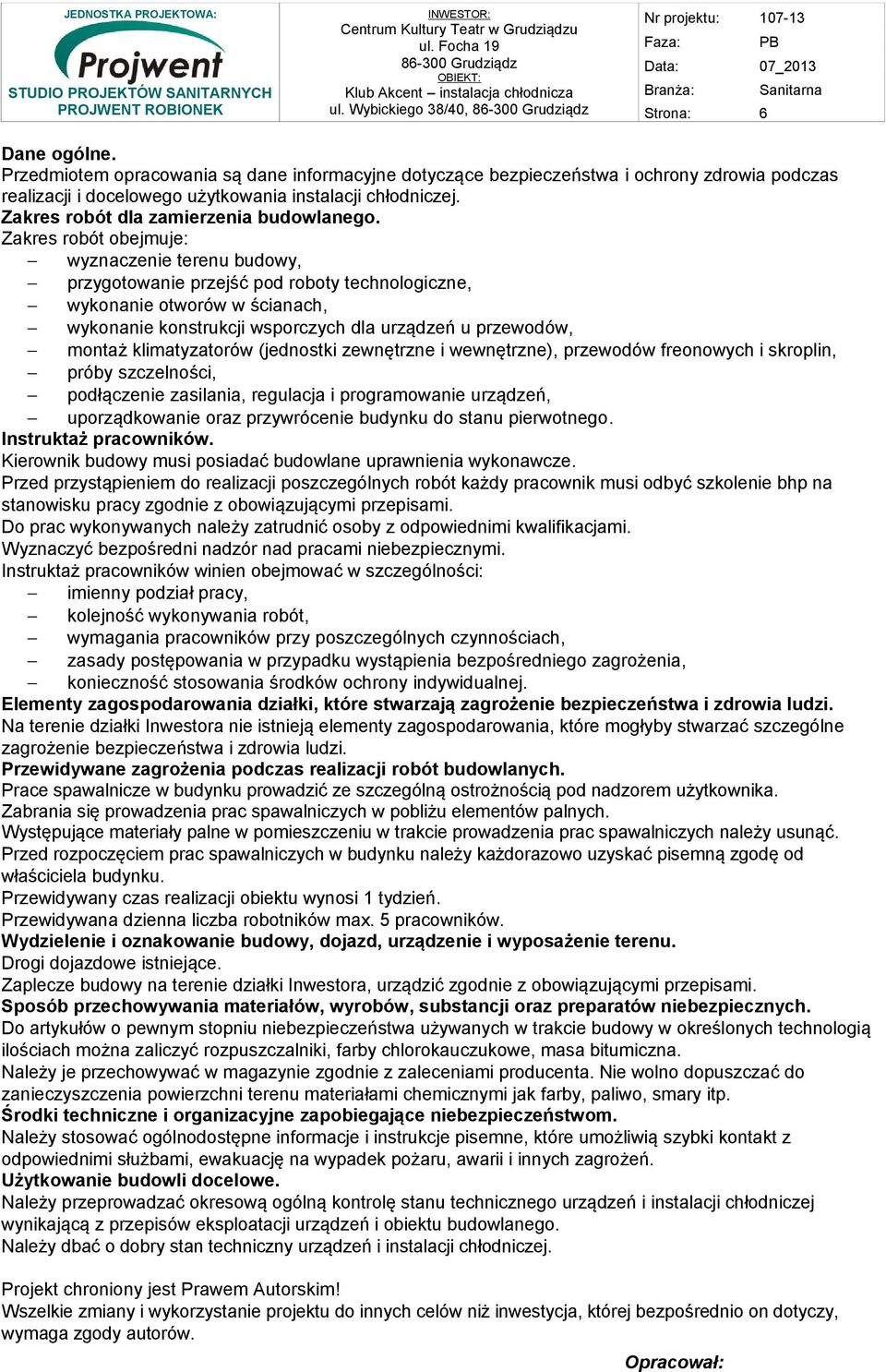

6 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: OBIEKT: ul. Wybickiego 38/40, Nr projektu: Faza: PB Data: 07_2013 Branża: Sanitarna Strona: 6 Dane ogólne. Przedmiotem opracowania są dane informacyjne dotyczące bezpieczeństwa i ochrony zdrowia podczas realizacji i docelowego użytkowania instalacji chłodniczej. Zakres robót dla zamierzenia budowlanego. Zakres robót obejmuje: wyznaczenie terenu budowy, przygotowanie przejść pod roboty technologiczne, wykonanie otworów w ścianach, wykonanie konstrukcji wsporczych dla urządzeń u przewodów, montaż klimatyzatorów (jednostki zewnętrzne i wewnętrzne), przewodów freonowych i skroplin, próby szczelności, podłączenie zasilania, regulacja i programowanie urządzeń, uporządkowanie oraz przywrócenie budynku do stanu pierwotnego. Instruktaż pracowników. Kierownik budowy musi posiadać budowlane uprawnienia wykonawcze. Przed przystąpieniem do realizacji poszczególnych robót każdy pracownik musi odbyć szkolenie bhp na stanowisku pracy zgodnie z obowiązującymi przepisami. Do prac wykonywanych należy zatrudnić osoby z odpowiednimi kwalifikacjami. Wyznaczyć bezpośredni nadzór nad pracami niebezpiecznymi. Instruktaż pracowników winien obejmować w szczególności: imienny podział pracy, kolejność wykonywania robót, wymagania pracowników przy poszczególnych czynnościach, zasady postępowania w przypadku wystąpienia bezpośredniego zagrożenia, konieczność stosowania środków ochrony indywidualnej. Elementy zagospodarowania działki, które stwarzają zagrożenie bezpieczeństwa i zdrowia ludzi. Na terenie działki Inwestora nie istnieją elementy zagospodarowania, które mogłyby stwarzać szczególne zagrożenie bezpieczeństwa i zdrowia ludzi. Przewidywane zagrożenia podczas realizacji robót budowlanych. Prace spawalnicze w budynku prowadzić ze szczególną ostrożnością pod nadzorem użytkownika. Zabrania się prowadzenia prac spawalniczych w pobliżu elementów palnych. Występujące materiały palne w pomieszczeniu w trakcie prowadzenia prac spawalniczych należy usunąć. Przed rozpoczęciem prac spawalniczych w budynku należy każdorazowo uzyskać pisemną zgodę od właściciela budynku. Przewidywany czas realizacji obiektu wynosi 1 tydzień. Przewidywana dzienna liczba robotników max. 5 pracowników. Wydzielenie i oznakowanie budowy, dojazd, urządzenie i wyposażenie terenu. Drogi dojazdowe istniejące. Zaplecze budowy na terenie działki Inwestora, urządzić zgodnie z obowiązującymi przepisami. Sposób przechowywania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych. Do artykułów o pewnym stopniu niebezpieczeństwa używanych w trakcie budowy w określonych technologią ilościach można zaliczyć rozpuszczalniki, farby chlorokauczukowe, masa bitumiczna. Należy je przechowywać w magazynie zgodnie z zaleceniami producenta. Nie wolno dopuszczać do zanieczyszczenia powierzchni terenu materiałami chemicznymi jak farby, paliwo, smary itp. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. Należy stosować ogólnodostępne informacje i instrukcje pisemne, które umożliwią szybki kontakt z odpowiednimi służbami, ewakuację na wypadek pożaru, awarii i innych zagrożeń. Użytkowanie budowli docelowe. Należy przeprowadzać okresową ogólną kontrolę stanu technicznego urządzeń i instalacji chłodniczej wynikającą z przepisów eksploatacji urządzeń i obiektu budowlanego. Należy dbać o dobry stan techniczny urządzeń i instalacji chłodniczej. Projekt chroniony jest Prawem Autorskim! Wszelkie zmiany i wykorzystanie projektu do innych celów niż inwestycja, której bezpośrednio on dotyczy, wymaga zgody autorów. Opracował:

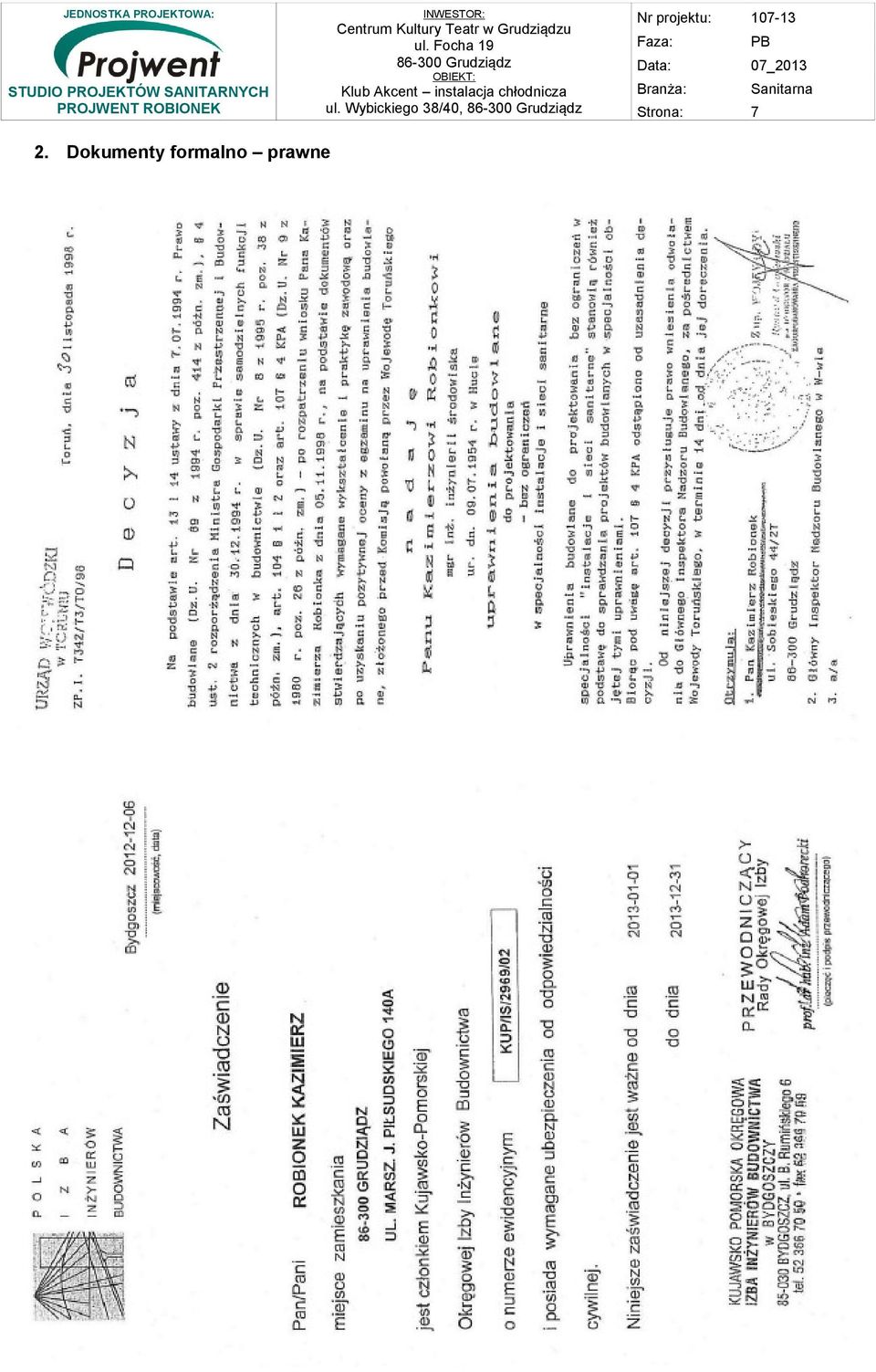

7 JEDNOSTKA PROJEKTOWA: STUDIO PROJEKTÓW SANITARNYCH PROJWENT ROBIONEK INWESTOR: OBIEKT: ul. Wybickiego 38/40, Nr projektu: Faza: PB Data: 07_2013 Branża: Sanitarna Strona: 7 2. Dokumenty formalno prawne

8

9

10

11

12
