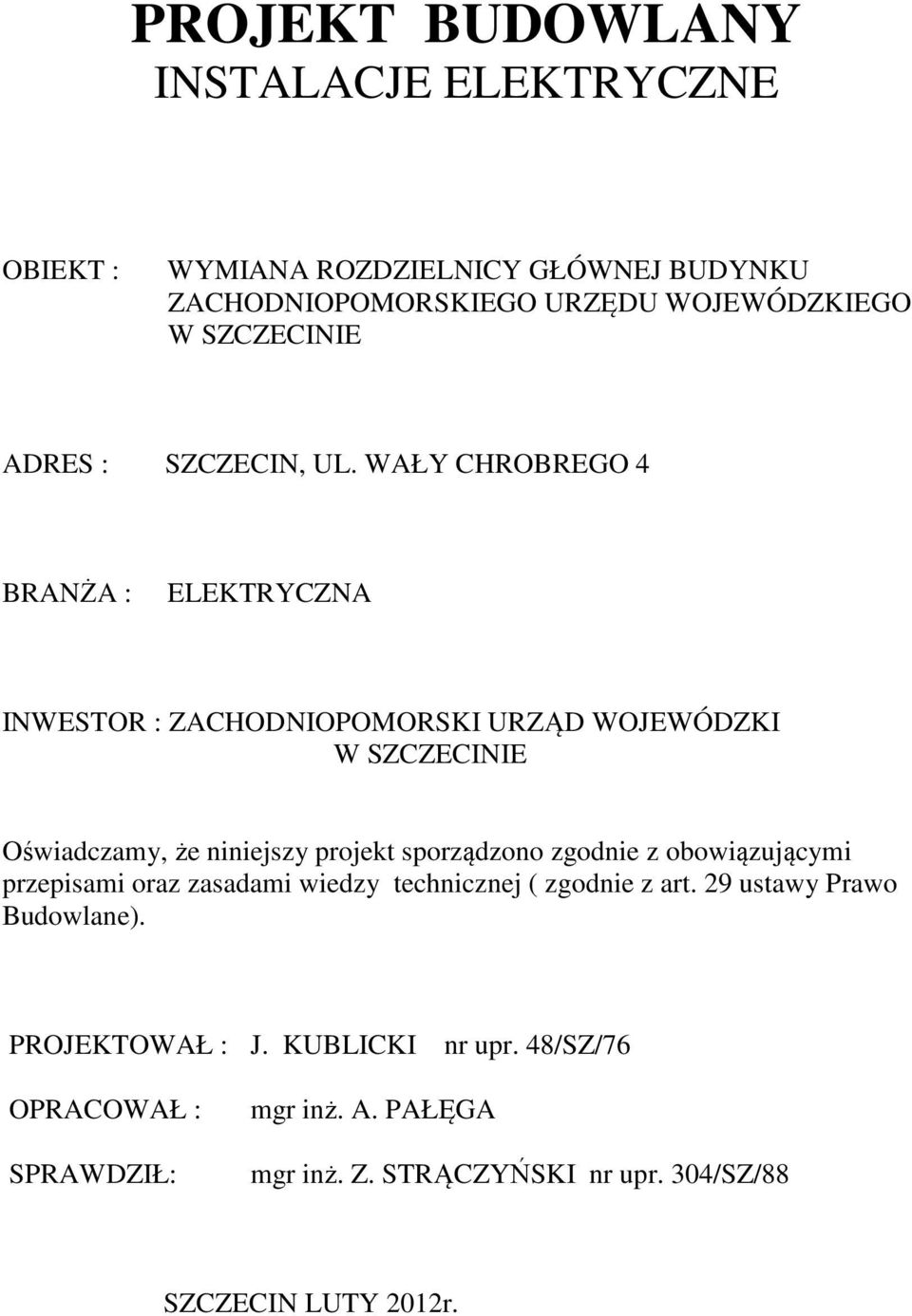

1 PROJEKT BUDOWLANY INSTALACJE ELEKTRYCZNE OBIEKT : WYMIANA ROZDZIELNICY GŁÓWNEJ BUDYNKU ZACHODNIOPOMORSKIEGO URZĘDU WOJEWÓDZKIEGO W SZCZECINIE ADRES : SZCZECIN, UL. WAŁY CHROBREGO 4 BRANŻA : ELEKTRYCZNA INWESTOR : ZACHODNIOPOMORSKI URZĄD WOJEWÓDZKI W SZCZECINIE Oświadczamy, że niniejszy projekt sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ( zgodnie z art. 29 ustawy Prawo Budowlane). PROJEKTOWAŁ : J. KUBLICKI nr upr. 48/SZ/76 OPRACOWAŁ : SPRAWDZIŁ: mgr inż. A. PAŁĘGA mgr inż. Z. STRĄCZYŃSKI nr upr. 304/SZ/88 SZCZECIN LUTY 2012r.

WAŁY CHROBREGO 4 BRANŻA : ELEKTRYCZNA INWESTOR : ZACHODNIOPOMORSKI URZĄD WOJEWÓDZKI W SZCZECINIE Oświadczamy, że niniejszy projekt

2 - 1 - Spis treści 1 Opis techniczny 2 Obliczenia techniczne 3 Rysunki nr 1 Schemat ideowy rozdzielnicy RG nr 2 Widok tablicy RG nr 3 Rozmieszczenie urządzeń w RG nr 4 Schemat połączeń baterii kondensatorów nr 5 Schemat ideowy i widok rozdzielnicy Tr nr 6 Rzut piwnic instalacja wyłącznika p.poż. nr 7 Rzut parteru niskiego instalacja wyłącznika p.poż. nr 8 Rzut parteru wysokiego instalacja wyłącznika p.poż.

kondensatorów nr 5 Schemat ideowy i widok rozdzielnicy Tr nr 6 Rzut piwnic instalacja wyłącznika p.

3 Opis techniczny Do projektu budowlanego wymiany rozdzielnicy głównej budynku, montażu układu automatycznej kompensacji mocy biernej, pożarowego wyłączania zasilania oraz wymiany wyposażenia tablicy rezerwowanej Tr w budynku Zachodniopomorskiego Urzędu Wojewódzkiego w Szczecinie przy ul. Wały Chrobrego 4. Podstawa opracowania Projekt budowlany opracowano w ramach architektury i konstrukcji obiektu. Dane wyjściowe 1 Dane zebrane przez projektanta Zakres opracowania Projekt budowlany obejmuje wymianę rozdzielnicy głównej budynku, montaż układu automatycznej kompensacji mocy biernej, pożarowego wyłączania zasilania oraz wymianę wyposażenia tablicy rezerwowanej Tr w budynku Zachodniopomorskiego Urzędu Wojewódzkiego w Szczecinie przy ul. Wały Chrobrego 4. Stan istniejący W budynku Zachodniopomorskiego Urzędu Wojewódzkiego, w pomieszczeniu technicznym na poziomie piwnic -1 znajduje się rozdzielnica główna budynku. Podejście wewnętrznych linii zasilających i zasilania głównego z pomieszczenia zlokalizowanego bezpośrednio pod rozdzielnią główną w piwnicy na poziomie 2. Na ścianie znajdują się układy pomiarowe dla pomieszczeń laboratoryjnych i stołówki, tablica bezpiecznikowa TBD, układ SZR dla załączania agregatu oraz szafy dla układów pomiarowych dla zasilania drugostronnego. Na skutek wieloletniej eksploatacji oraz zestarzenia się podzespołów rozdzielnica główna wymaga wymiany na nową. Demontaż rozdzielni głównej i układów pomiarowych Istniejącą rozdzielnię główną i tablice z układami pomiarowymi dla pomieszczeń laboratoryjnych i stołówki należy zdemontować. Nowe kłady pomiarowe przewidziano w projektowanej rozdzielnicy głównej RG. Rozdzielnia RG Rozdzielnię główną obiektu należy wykonać jako wolnostojącą w pomieszczeniu technicznym na poziomie piwnicy -1. Rozmieszczenie poszczególnych pól w nowej rozdzielni musi odpowiadać rozmieszczeniu pól w rozdzielnicy starej ze względu na podejścia kabli wewnętrznych linii zasilających oraz zasilania głównego od strony podłogi. Linię zasilającą biegnącą do złącza ZK-3a R.C.S.A. należy przełożyć do pola nr 3. W związku z tym należy wykonać dodatkowy przepust w stropie pomiędzy pomieszczeniem RG i pomieszczeniem technicznym na poziomach 2 i 1.

Podstawa opracowania Projekt budowlany opracowano w ramach architektury i konstrukcji obiektu.

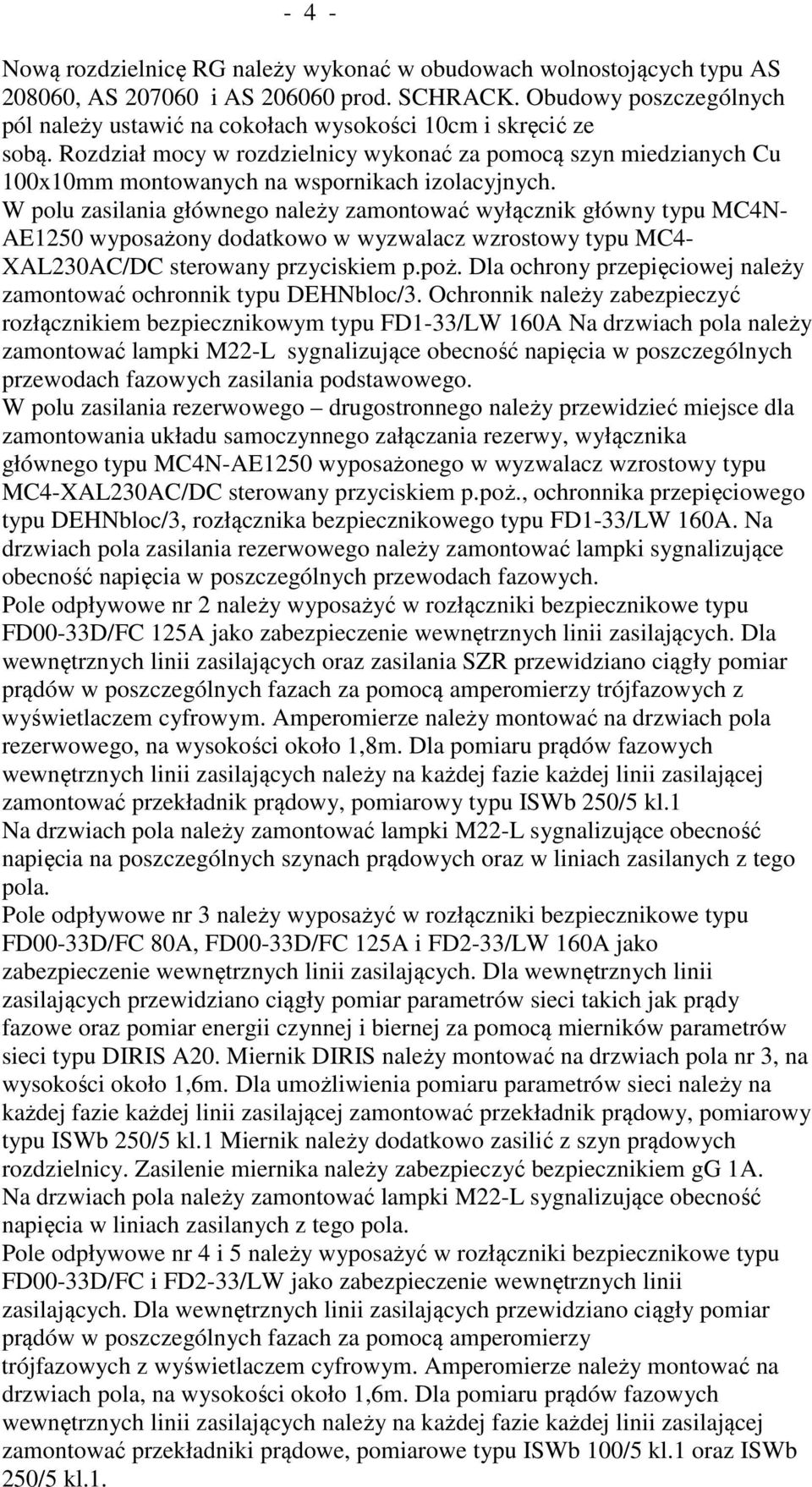

4 - 4 - Nową rozdzielnicę RG należy wykonać w obudowach wolnostojących typu AS , AS i AS prod. SCHRACK. Obudowy poszczególnych pól należy ustawić na cokołach wysokości 10cm i skręcić ze sobą. Rozdział mocy w rozdzielnicy wykonać za pomocą szyn miedzianych Cu 100x10mm montowanych na wspornikach izolacyjnych. W polu zasilania głównego należy zamontować wyłącznik główny typu MC4N- AE1250 wyposażony dodatkowo w wyzwalacz wzrostowy typu MC4- XAL230AC/DC sterowany przyciskiem p.poż. Dla ochrony przepięciowej należy zamontować ochronnik typu DEHNbloc/3. Ochronnik należy zabezpieczyć rozłącznikiem bezpiecznikowym typu FD1-33/LW 160A Na drzwiach pola należy zamontować lampki M22-L sygnalizujące obecność napięcia w poszczególnych przewodach fazowych zasilania podstawowego. W polu zasilania rezerwowego drugostronnego należy przewidzieć miejsce dla zamontowania układu samoczynnego załączania rezerwy, wyłącznika głównego typu MC4N-AE1250 wyposażonego w wyzwalacz wzrostowy typu MC4-XAL230AC/DC sterowany przyciskiem p.poż., ochronnika przepięciowego typu DEHNbloc/3, rozłącznika bezpiecznikowego typu FD1-33/LW 160A. Na drzwiach pola zasilania rezerwowego należy zamontować lampki sygnalizujące obecność napięcia w poszczególnych przewodach fazowych. Pole odpływowe nr 2 należy wyposażyć w rozłączniki bezpiecznikowe typu FD00-33D/FC 125A jako zabezpieczenie wewnętrznych linii zasilających. Dla wewnętrznych linii zasilających oraz zasilania SZR przewidziano ciągły pomiar prądów w poszczególnych fazach za pomocą amperomierzy trójfazowych z wyświetlaczem cyfrowym. Amperomierze należy montować na drzwiach pola rezerwowego, na wysokości około 1,8m. Dla pomiaru prądów fazowych wewnętrznych linii zasilających należy na każdej fazie każdej linii zasilającej zamontować przekładnik prądowy, pomiarowy typu ISWb 250/5 kl.1 napięcia na poszczególnych szynach prądowych oraz w liniach zasilanych z tego pola. Pole odpływowe nr 3 należy wyposażyć w rozłączniki bezpiecznikowe typu FD00-33D/FC 80A, FD00-33D/FC 125A i FD2-33/LW 160A jako zabezpieczenie wewnętrznych linii zasilających. Dla wewnętrznych linii zasilających przewidziano ciągły pomiar parametrów sieci takich jak prądy fazowe oraz pomiar energii czynnej i biernej za pomocą mierników parametrów sieci typu DIRIS A20. Miernik DIRIS należy montować na drzwiach pola nr 3, na wysokości około 1,6m. Dla umożliwienia pomiaru parametrów sieci należy na każdej fazie każdej linii zasilającej zamontować przekładnik prądowy, pomiarowy typu ISWb 250/5 kl.1 Miernik należy dodatkowo zasilić z szyn prądowych rozdzielnicy. Zasilenie miernika należy zabezpieczyć bezpiecznikiem gg 1A. napięcia w liniach zasilanych z tego pola. Pole odpływowe nr 4 i 5 należy wyposażyć w rozłączniki bezpiecznikowe typu FD00-33D/FC i FD2-33/LW jako zabezpieczenie wewnętrznych linii zasilających. Dla wewnętrznych linii zasilających przewidziano ciągły pomiar prądów w poszczególnych fazach za pomocą amperomierzy trójfazowych z wyświetlaczem cyfrowym. Amperomierze należy montować na drzwiach pola, na wysokości około 1,6m. Dla pomiaru prądów fazowych wewnętrznych linii zasilających należy na każdej fazie każdej linii zasilającej zamontować przekładniki prądowe, pomiarowe typu ISWb 100/5 kl.1 oraz ISWb 250/5 kl.1.

Rozdział mocy w rozdzielnicy wykonać za pomocą szyn miedzianych Cu 100x10mm montowanych na wspornikach izolacyjnych.

5 - 5 - napięcia na poszczególnych szynach prądowych oraz w liniach zasilanych z tego pola Tablica napięcia gwarantowanego Tr W budynku Urzędu Wojewódzkiego znajduje się tablica napięcia gwarantowanego wyposażona w wyłączniki elektromagnetyczne. Istniejące elektromagnetyczne wyłączniki nadmiarowoprądowe zabezpieczające wewnętrzne linie zasilające należy wymienić na rozłączniki bezpiecznikowe typu R303 z wkładkami dostosowanymi do obciążenia linii. Wyłączniki nie posiadające odpływów należy zdemontować. Wyłącznik p.poż. W celu odłączenia energii elektrycznej na obiekcie w razie pożaru przewidziano główne wyłączniki pożarowe dla zasilania podstawowego i rezerwowego. Funkcje te będą spełniały wyłączniki główne w rozdzielnicach RG w części zasilania podstawowego i rezerwowego zdalnie sterowane przyciskami p.poż. typu ROP-A zamontowanymi w pomieszczeniu portierni na parterze budynku. Zasilanie przycisków przewodami ogniotrwałymi typu NKGs 2x2,5mm² układanymi n/t w piwnicy oraz w korytku instalacyjnym w pionie i w pomieszczeniu portierni na parterze. Sygnał z przycisku p.poż. należy również doprowadzić do układów SZR. Układy SZR nie mogą spowodować załączenia rezerwowego oraz agregatu prądotwórczego w przypadku wyłączenia zasilania wymuszonego przyciskami p.poż. Bateria kondensatorów W celu ograniczenia poboru mocy biernej przewidziano zastosowanie baterii kondensatorów kompensujących typu BKHW040/2,5 Zenex. Bateria jest wyposażona w układ automatycznej kompensacji mocy biernej. Kondensatory w wykonaniu wzmocnionym. Baterię należy zamontować w obudowie naściennej w pomieszczeniu rozdzielnicy głównej w miejscu zdemontowanych układów pomiarowych dla laboratoriów i stołówki. Podłączenie baterii wykonać przewodami typu 5 x LgY 25mm2 oraz przewodem YDY 3x1,5mm2 układanymi korycie metalowym szerokości 100mm. Ochrona przeciwporażeniowa Jako ochronę przeciwporażeniową przewidziano samoczynne wyłączenie zasilania. Przewód neutralny oznaczyć kolorem niebieskim. Przewód ochronny oznaczyć kolorem żółto-zielonym. Po zakończeniu robót, należy wykonać pomiary elektryczne. Uwaga Po wykonaniu prac należy wykonać pomiary elektryczne.

Istniejące elektromagnetyczne wyłączniki nadmiarowoprądowe zabezpieczające wewnętrzne linie zasilające należy wymienić na rozłączniki bezpiecznikowe typu R303 z wkładkami dostosowanymi do obciążenia
