1 PBS Dit Ryszard Przybył Września ul. Kościuszki 60/4 tel , fax projekty dróg, ulic, placów, zjazdów oraz nadzory nad robotami drogowymi PROJEKT TYMCZASOWEJ ORGANIZACJI RUCHU Nazwa Zadania u inwestora Obiekt BUDOWA NAWIERZCHNI I CHODNIKÓW DRÓG TOWARZYSZĄCYCH BUDYNKOM MIESZKALNYM W MIEJSCOWOŚCIACH GORAZDOWO DZ. NR 213, GRABOWO KRÓLEWSKIE DZ.NR 139, BIEGANOWO 101/16 I 109/12 ORAZ REMONT NAWIERZCHNI DRÓG TOWARZYSZĄCYCH BUDYNKOM MIESZKALNYM W MIEJSCOWOŚCIACH BIEGANOWO DZ. NR 109/2 I ZIELINIEC DZ. NR 235/19 REMONT DROGI GMINNEJ Z W M. ZIELINIEC SKRZYŻOWANIE Z DROGĄ POWIATOWĄ NR 2917P Branża DROGOWA Adres obiektu ZIELINIEC Numery ewidencyjne działek Gmina Kołaczkowo, Obręb Zieliniec, dz. 134/6; 235/19; 278 Obręb Zieliniec Inwestor GMINA KOŁACZKOWO Adres inwestora PLAC REYMONTA KOŁACZKOWO, Opracował MGR INŻ. RYSZARD PRZYBYŁ Data: sierpień 2010 DATA SIERPIEŃ 2010 Podpis: Egzemplarz Nr :

BUDYNKOM MIESZKALNYM W MIEJSCOWOŚCIACH GORAZDOWO DZ. NR 213, GRABOWO KRÓLEWSKIE DZ.

4 Budowa drogi gminnej w m. Zieliniec wraz ze skrzyŝowaniem z drogą powiatową nr 2917P PROJEKT ZMIANY TYMCZASOWEJ ORGANIZACJI RUCHU. 2 OPIS INWESTYCJI ZAWARTOŚĆ OPRACOWANIA Karta uzgodnień 1. CZĘŚĆ OGÓLNA 2.1. Podstawa opracowania Materiały wyjściowe do projektowania Przedmiot opracowania Stan istniejący. 2. ROZWIĄZANIA PROJEKTOWE 2.1.Oznakowanie pionowe. 2.2.Zestawienie znaków, 2.3.Sposób ustawiania znaków 3. RYSUNKI - rys. nr 1 Plan orientacyjny skala 1: rys. nr 2 Istniejąca organizacja ruchu skala 1:500 - rys. nr 3 Tymczasowa organizacja ruchu skala 1:500

Przedmiot opracowania. 1.4. Stan istniejący. 2. ROZWIĄZANIA PROJEKTOWE 2.1.Oznakowanie pionowe. 2.2.Zestawienie znaków, 2.3.

5 Budowa drogi gminnej w m. Zieliniec wraz ze skrzyŝowaniem z drogą powiatową nr 2917P PROJEKT ZMIANY TYMCZASOWEJ ORGANIZACJI RUCHU CZĘŚĆ OGÓLNA 1.1. Podstawa opracowania projektu Projekt opracowano na podstawie umowy z dnia 16 czerwca zawartej pomiędzy Gminą Kołaczkowo Plac Reymonta Kołaczkowo, a PBS Dit Ryszard Przybył ul. Kościuszki 60/ Września Materiały wyjściowe do projektowania Robocza inwentaryzacja i pomiar w terenie, Uzgodnienia i wytyczne Inwestora, Obowiązujące przepisy, normy, normatywy i wytyczne, Ustawa z dnia 21 marca 1985 roku o drogach publicznych (Dz. U. z 1985 roku nr 14 poz. 60) wraz z późniejszymi zmianami, Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczenia na drogach (Dz. U. z 2003 roku nr 220 poz z dnia 23 grudnia 2003), Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 10 października 2000 roku w sprawie szczegółowych warunków zarządzania ruchem na drogach (Dz. U. nr 90 z 2000 roku poz. 1006), Rozporządzenie nr 430 Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie Przedmiot opracowania Celem niniejszego opracowania jest wykonanie zmiany tymczasowej organizacji ruchu ze względu na budowę drogi gminnej w m. Zieliniec gmina Kołaczkowo. droga w obrębie skrzyŝowania z drogą powiatową posiada nawierzchnię bitumiczną zostanie wykonany remont nawierzchni. W związku z czym występuje konieczność wykonywania prac przy krawędzi jezdni drogi powiatowej Stan istniejący Na drodze powiatowej nr 2917P istnieje obecnie oznakowanie informujące o skrzyŝowaniu z niniejszą drogą. Na drodze gminnej brak oznakowania. Szczegółowe rozmieszczenie znaków istniejących znajduje się na rysunku nr 2.

2.2. Uzgodnienia i wytyczne Inwestora, 1.2.3. Obowiązujące przepisy, normy, normatywy i wytyczne, 1.2.4. Ustawa z dnia 21 marca 1985 roku o drogach publicznych (Dz. U. z 1985 roku nr 14 poz.

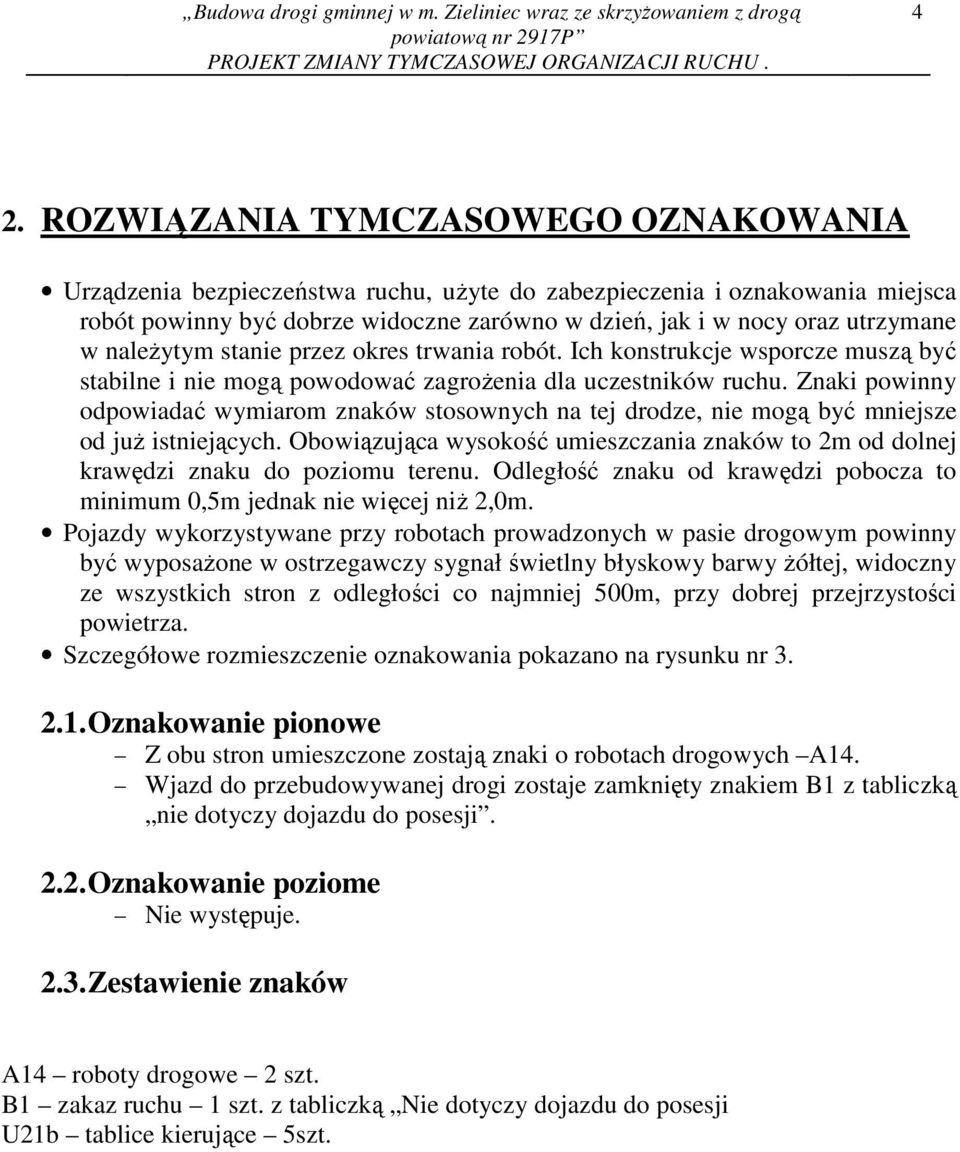

6 Budowa drogi gminnej w m. Zieliniec wraz ze skrzyŝowaniem z drogą powiatową nr 2917P PROJEKT ZMIANY TYMCZASOWEJ ORGANIZACJI RUCHU ROZWIĄZANIA TYMCZASOWEGO OZNAKOWANIA Urządzenia bezpieczeństwa ruchu, uŝyte do zabezpieczenia i oznakowania miejsca robót powinny być dobrze widoczne zarówno w dzień, jak i w nocy oraz utrzymane w naleŝytym stanie przez okres trwania robót. Ich konstrukcje wsporcze muszą być stabilne i nie mogą powodować zagroŝenia dla uczestników ruchu. Znaki powinny odpowiadać wymiarom znaków stosownych na tej drodze, nie mogą być mniejsze od juŝ istniejących. Obowiązująca wysokość umieszczania znaków to 2m od dolnej krawędzi znaku do poziomu terenu. Odległość znaku od krawędzi pobocza to minimum 0,5m jednak nie więcej niŝ 2,0m. Pojazdy wykorzystywane przy robotach prowadzonych w pasie drogowym powinny być wyposaŝone w ostrzegawczy sygnał świetlny błyskowy barwy Ŝółtej, widoczny ze wszystkich stron z odległości co najmniej 500m, przy dobrej przejrzystości powietrza. Szczegółowe rozmieszczenie oznakowania pokazano na rysunku nr Oznakowanie pionowe Z obu stron umieszczone zostają znaki o robotach drogowych A14. Wjazd do przebudowywanej drogi zostaje zamknięty znakiem B1 z tabliczką nie dotyczy dojazdu do posesji Oznakowanie poziome Nie występuje Zestawienie znaków A14 roboty drogowe 2 szt. B1 zakaz ruchu 1 szt. z tabliczką Nie dotyczy dojazdu do posesji U21b tablice kierujące 5szt.

naleŝytym stanie przez okres trwania robót. Ich konstrukcje wsporcze muszą być stabilne i nie mogą powodować zagroŝenia dla uczestników ruchu.

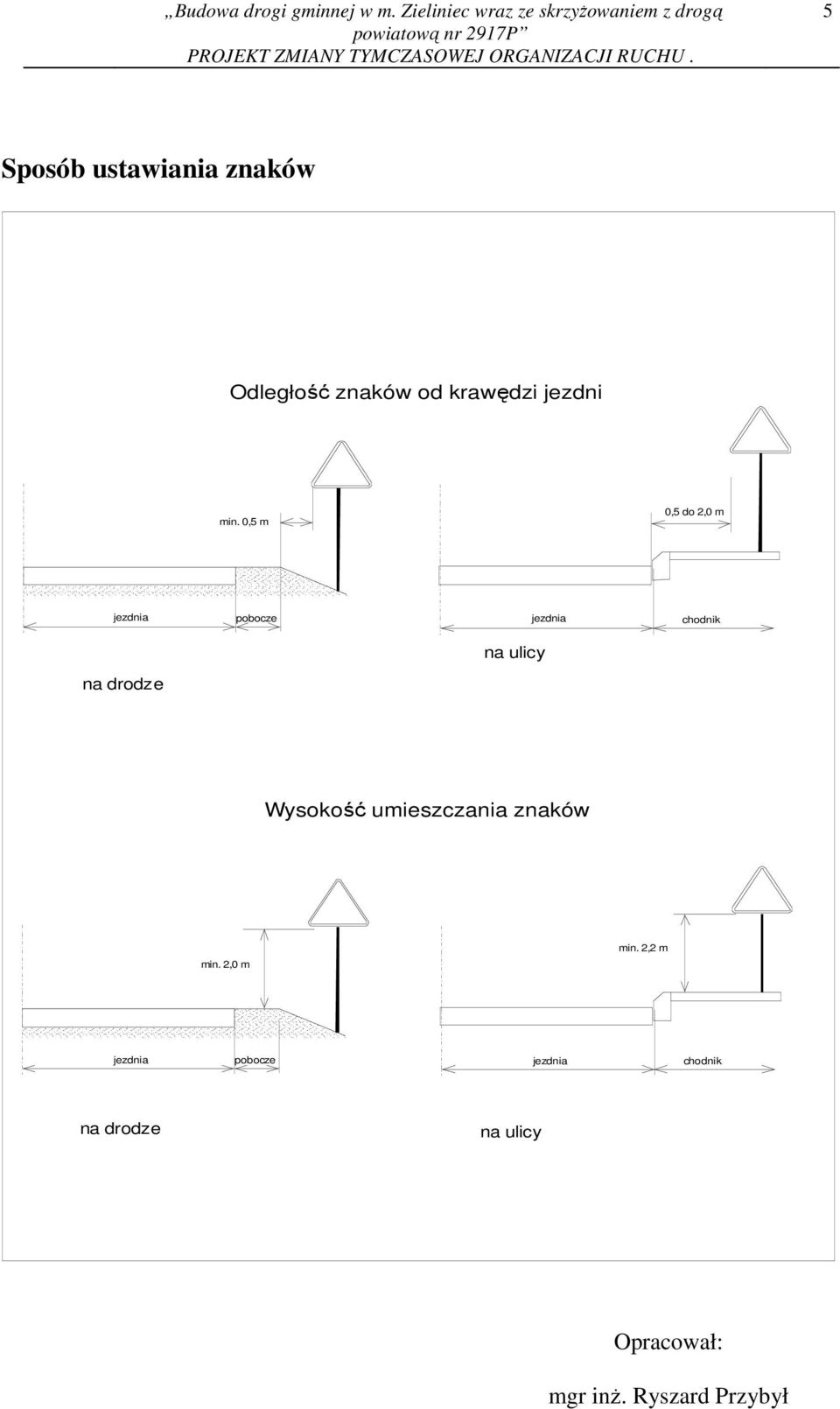

7 Budowa drogi gminnej w m. Zieliniec wraz ze skrzyŝowaniem z drogą powiatową nr 2917P PROJEKT ZMIANY TYMCZASOWEJ ORGANIZACJI RUCHU. 5 Sposób ustawiania znaków Odległość znaków od krawędzi jezdni min. 0,5 m 0,5 do 2,0 m jezdnia pobocze jezdnia chodnik na ulicy na drodze Wysokość umieszczania znaków min. 2,0 m min. 2,2 m jezdnia pobocze jezdnia chodnik na drodze na ulicy Opracował: mgr inŝ. Ryszard Przybył

RUCHU. 5 Sposób ustawiania znaków Odległość znaków od krawędzi jezdni min.

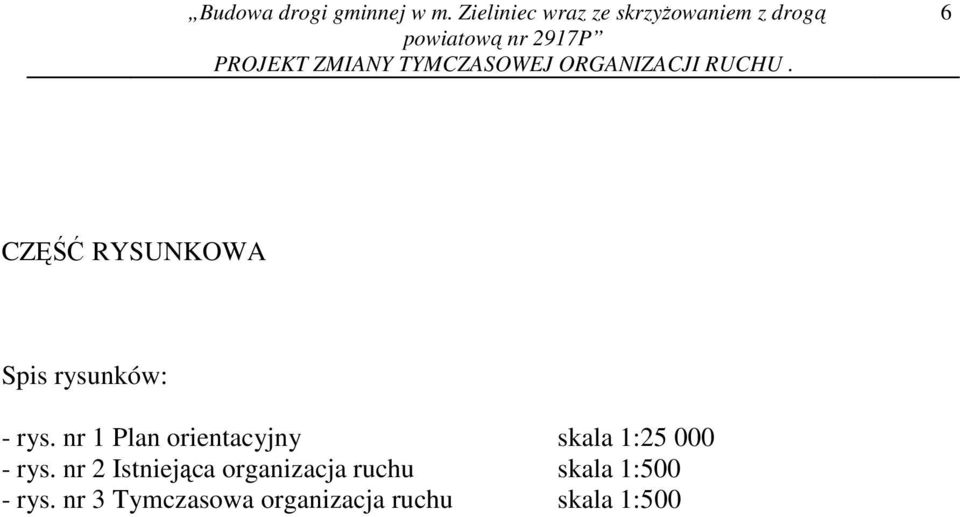

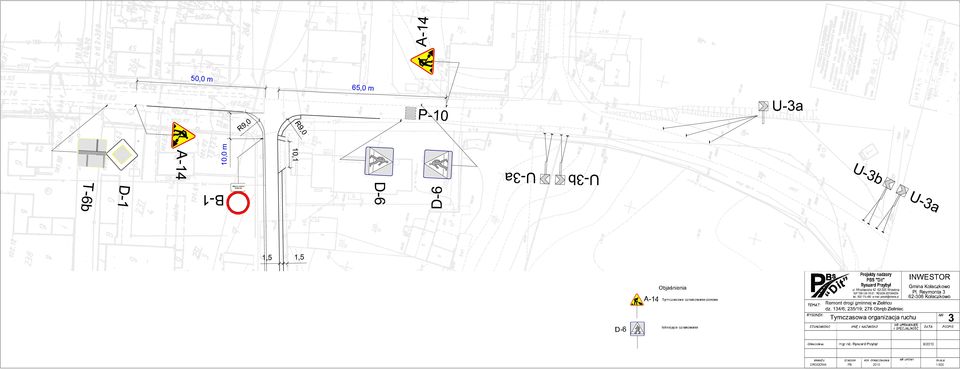

8 Budowa drogi gminnej w m. Zieliniec wraz ze skrzyŝowaniem z drogą powiatową nr 2917P PROJEKT ZMIANY TYMCZASOWEJ ORGANIZACJI RUCHU. 6 CZĘŚĆ RYSUNKOWA Spis rysunków: - rys. nr 1 Plan orientacyjny skala 1: rys. nr 2 Istniejąca organizacja ruchu skala 1:500 - rys. nr 3 Tymczasowa organizacja ruchu skala 1:500

TYMCZASOWEJ ORGANIZACJI RUCHU. 6 CZĘŚĆ RYSUNKOWA Spis rysunków: - rys.
