1 AUTORSKA PRACOWNIA ARCHITEKTURY 91 arch. Wacław Stefański KRAKÓW, UL. JÓZEFITÓW 1/17 TEL/FAX , architekci.krakow.pl OBIEKT: BUDYNEK AKADEMII IM. JANA DŁUGOSZA ADRES: CZĘSTOCHOWA, UL. ARMII KRAJOWEJ 13/15 INWESTOR: AKADEMIA IM. JANA DŁUGOSZA CZĘSTOCHOWA, UL.WASZYNGTONA 4/8 TEMAT: PRZEBUDOWA AULI STADIUM: PROJEKT BUDOWALNY, EKSPERTYZA KONSTRUKCYJNO- BUDOWLANA WRAZ Z OCENĄ TECHNICZNA BRANŻA: KONSTRUKCJA PROJEKTANT: mgr inż. KAZIMIERZ BASISTA upr. nr 35/.88, MAP/BO/1633/01 SPRAWDZAJĄCY: mgr inż. PAWEŁ ZASTYREC upr. 0221/04, MAP/BO//0543/05 Kraków, wrzesień 2008r.

WASZYNGTONA 4/8 TEMAT: PRZEBUDOWA AULI STADIUM: PROJEKT BUDOWALNY, EKSPERTYZA KONSTRUKCYJNO- BUDOWLANA WRAZ Z OCENĄ TECHNICZNA BRANŻA: KONSTRUKCJA

2 SPIS ZAWARTOŚCI: 1.Strona tytułowa 2.Spis zawartości 3. Ekspertyza konstrukcyjno-budowlana wraz z oceną techniczną 4. Opis techniczny 5. Obliczenia statyczne 6. Rysunki 6.1. Płyta fundamentowa poz. +0,12 rys Rzut szalunkowy na poz. +2,68 rys Rzut szalunkowy na poz. +4,53 rys Przekrój A-A rys Przekrój B-B rys. 5

Obliczenia statyczne 6. Rysunki 6.1. Płyta fundamentowa poz. +0,12

3 EKSPERTYZA KONSTRUKCYJNO BUDOWLANA WRAZ Z OCENĄTECHNICZNĄ 1. STAN ISTNIEJĄCY Budynek auli stanowi odrębną bryłę zespołu obiektów Akademii im. Jana Długosza, powiązaną z nimi przewiązką mieszczącą funkcję komunikacji wewnętrznej. Budynek 1-kondygnacyjny o rzucie zbliżonym do prostokąta ze skośnymi i wyoblonymi ścianami zewnętrznymi zorientowany osią podłużną w kierunku wschód zachód. W części zachodniej, pod sceną, podpiwniczony z pomieszczeniami magazynowymi. Podpiwniczenie rozbudowane w części podziemnej (pod powierzchnią terenu) w kierunku zachodnim, mieszczące wentylatornię, pom. gospodarcze i schody prowadzące do zaplecza technicznego. W przestrzeni miedzy zachodnią ścianą szczytową a budynkiem uczelni usytuowane szyby czerpni i wyrzutni powietrza wentylacji mechanicznej Konstrukcja - ściany zewnętrzne konstrukcyjne: murowane z cegły ceramicznej, w części podziemnej betonowe wylewane - strop nad aulą: z dźwigarów kablobetonowych KBOS-15P opartych na słupach żelbetowych w module 6-metrowym, rozpiętości 15m, o górnym pasie łukowym - stropy pod sceną i nad wentylatornią: płyty żelbetowe monolityczne - stropodach: z płyt panwiowych prefabrykowanych 6,0 x 3,0m opartych na dźwigarach kablobetonowych, o spadku w kierunku zachodnim - ściany wewnętrzne: murowane z cegły grub. 38,25 i 12 cm 1.2 Ocena stanu technicznego Istniejący budynek jest w dobrym stanie techniczny, a projektowana jego przebudowa nie ingeruje w jego konstrukcje.

Budynek 1-kondygnacyjny o rzucie zbliżonym do prostokąta ze skośnymi i wyoblonymi ścianami zewnętrznymi zorientowany osią podłużną w kierunku wschód zachód.

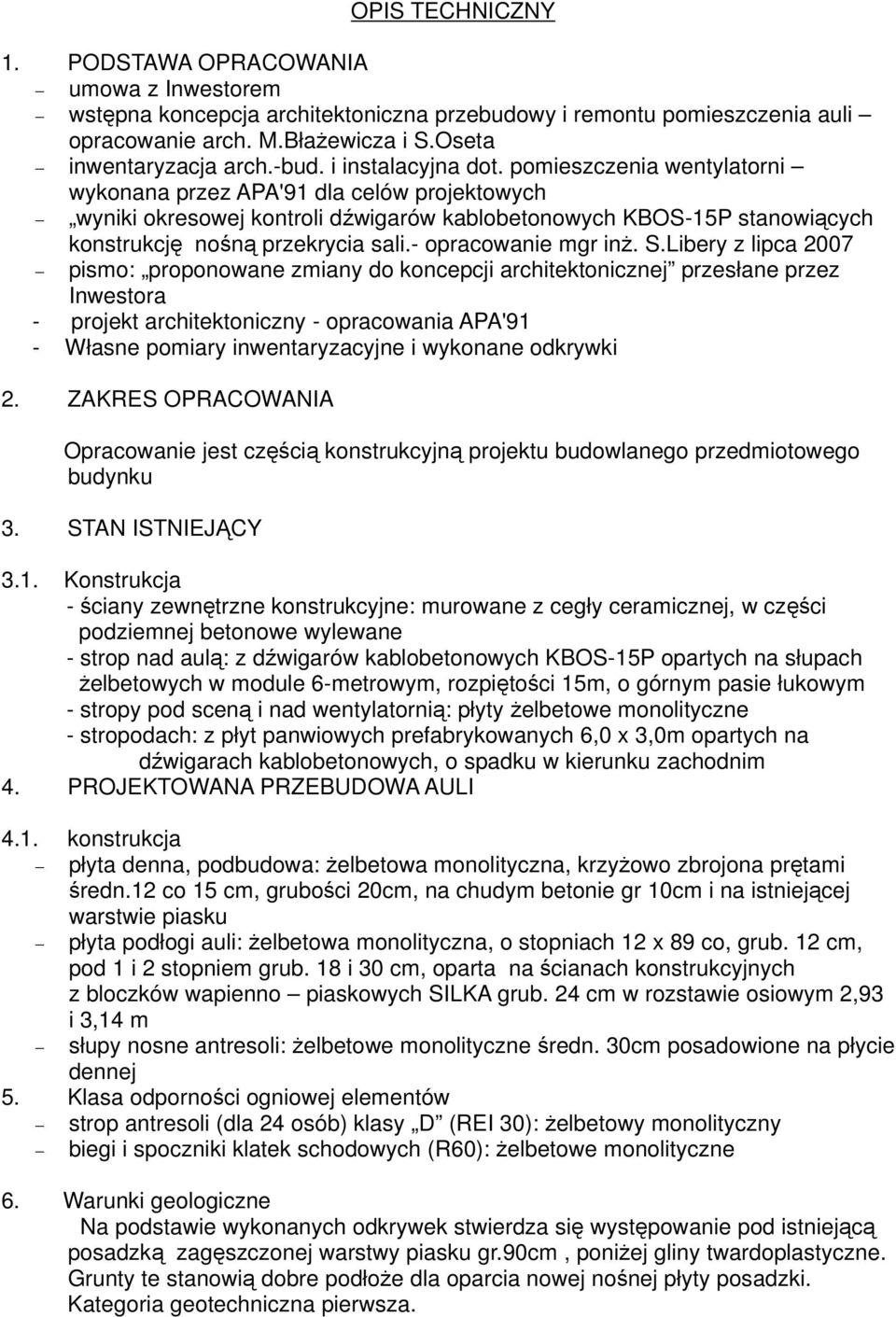

4 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA umowa z Inwestorem wstępna koncepcja architektoniczna przebudowy i remontu pomieszczenia auli opracowanie arch. M.Błażewicza i S.Oseta inwentaryzacja arch.-bud. i instalacyjna dot. pomieszczenia wentylatorni wykonana przez APA'91 dla celów projektowych wyniki okresowej kontroli dźwigarów kablobetonowych KBOS-15P stanowiących konstrukcję nośną przekrycia sali.- opracowanie mgr inż. S.Libery z lipca 2007 pismo: proponowane zmiany do koncepcji architektonicznej przesłane przez Inwestora - projekt architektoniczny - opracowania APA'91 - Własne pomiary inwentaryzacyjne i wykonane odkrywki 2. ZAKRES OPRACOWANIA Opracowanie jest częścią konstrukcyjną projektu budowlanego przedmiotowego budynku 3. STAN ISTNIEJĄCY 3.1. Konstrukcja - ściany zewnętrzne konstrukcyjne: murowane z cegły ceramicznej, w części podziemnej betonowe wylewane - strop nad aulą: z dźwigarów kablobetonowych KBOS-15P opartych na słupach żelbetowych w module 6-metrowym, rozpiętości 15m, o górnym pasie łukowym - stropy pod sceną i nad wentylatornią: płyty żelbetowe monolityczne - stropodach: z płyt panwiowych prefabrykowanych 6,0 x 3,0m opartych na dźwigarach kablobetonowych, o spadku w kierunku zachodnim 4. PROJEKTOWANA PRZEBUDOWA AULI 4.1. konstrukcja płyta denna, podbudowa: żelbetowa monolityczna, krzyżowo zbrojona prętami średn.12 co 15 cm, grubości 20cm, na chudym betonie gr 10cm i na istniejącej warstwie piasku płyta podłogi auli: żelbetowa monolityczna, o stopniach 12 x 89 co, grub. 12 cm, pod 1 i 2 stopniem grub. 18 i 30 cm, oparta na ścianach konstrukcyjnych z bloczków wapienno piaskowych SILKA grub. 24 cm w rozstawie osiowym 2,93 i 3,14 m słupy nosne antresoli: żelbetowe monolityczne średn. 30cm posadowione na płycie dennej 5. Klasa odporności ogniowej elementów strop antresoli (dla 24 osób) klasy D (REI 30): żelbetowy monolityczny biegi i spoczniki klatek schodowych (R60): żelbetowe monolityczne 6. Warunki geologiczne Na podstawie wykonanych odkrywek stwierdza się występowanie pod istniejącą posadzką zagęszczonej warstwy piasku gr.90cm, poniżej gliny twardoplastyczne. Grunty te stanowią dobre podłoże dla oparcia nowej nośnej płyty posadzki. Kategoria geotechniczna pierwsza.

5 OBLICZENIA STATYCZNE 1. Antresola - plyta żelbetowa gr. 15cm 3,75 1,1 4,12 - obc. użytkowe 5,0 1,2 6,0 Beton B30, Stal A-III Zbrojenie siatka dwustronna Φ 12co 12cm 2. Trybuna 8,75 10,1kN/mkw - plyta żelbetowa gr. 12cm 3,0 1,1 3,3 - obc. użytkowe 4,0 1,2 4,8 Beton B30, Stal A-III Zbrojenie siatka dwustronna Φ 10co 12cm 7,0 8,1kN/mkw 3. Słup pod antresolę - z antresoli kN Beton B30, Stal A-III, słup Φ30 Zbrojenie 6 Φ16, strzemiona Φ6 co 15cm 4. Schody zabiegowe na antresolę - plyta żelbetowa gr. 12cm 3,0 1,1 3,3 - obc. użytkowe 4,0 1,2 4,8 Beton B30, Stal A-III Zbrojenie siatka dwustronna Φ 10co 12cm 7,0 8,1kN/mkw

użytkowe 4,0 1,2 4,8 Beton B30, Stal A-III Zbrojenie siatka dwustronna Φ 10co 12cm 7,0 8,1kN/mkw 3.

6 5. Płyta nośna posadzki - plyta żelbetowa gr. 20cm 5,0 1,1 5,5 - obc. użytkowe 4,0 1,2 4,8 Beton B30, Stal A-III Zbrojenie siatka dwustronna Φ 12co 12cm 6. Schody na scenę Przyjęto jak w poz Nadproże w ścianie wentylatorowni - otwór 274x250 Przyjęto 2xdwuteownik 180 9,0 10,3kN/mkw 8. Otwór w stropie wentylatorowni 180x392 Na obwodzie wprowadzić ceownik 220, podeprzeć dwuteownikiem HEB100 w narożach. Słupy oprzeć na posadzce opracował: mgr inż. Kazimierz Basista

Schody na scenę Przyjęto jak w poz. 4 7.

7 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU BUDOWLANEGO ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHICZNEJ Kraków r Ja niżej podpisany Kazimierz Basista, legitymujący się dowodem osobistym nr WL , zamieszkały Modlniczka 203, nr uprawnień 35/88 Oświadczam, że sporządziłem projekt budowlany p.t. Przebudowa Auli w Akademii im. Jana Długosza w Częstochowie zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Lokalizacja: Częstochowa ul. Waszyngtona 4/8 Inwestor : Akademia im. Jana Długosza Częstochowa ul. Waszyngtona 4/8 Projektant: inż. Kazimierz Basista UPR. nr. 35/88 MAP/BO/1633/01 Weryfikator : inż. Paweł Zastyrec UPR. 0221/04 MAP/BO/0543//05

budowlany p.t. Przebudowa Auli w Akademii im. Jana Długosza w Częstochowie zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
