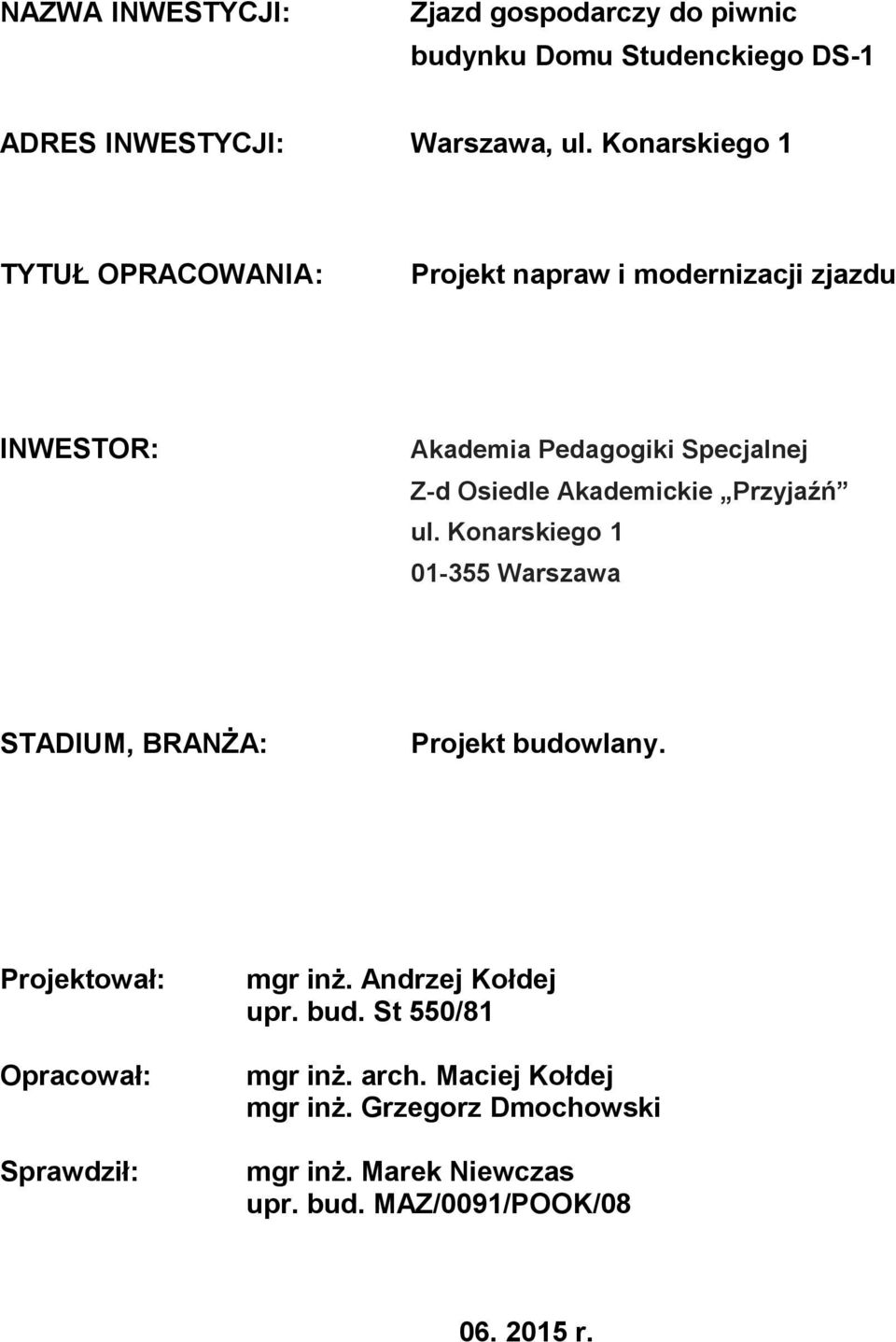

1 NAZWA INWESTYCJI: Zjazd gospodarczy do piwnic budynku Domu Studenckiego DS-1 ADRES INWESTYCJI: Warszawa, ul. Konarskiego 1 TYTUŁ OPRACOWANIA: Projekt napraw i modernizacji zjazdu INWESTOR: Akademia Pedagogiki Specjalnej Z-d Osiedle Akademickie Przyjaźń ul. Konarskiego Warszawa STADIUM, BRANŻA: Projekt budowlany. Projektował: Opracował: Sprawdził: mgr inż. Andrzej Kołdej upr. bud. St 550/81 mgr inż. arch. Maciej Kołdej mgr inż. Grzegorz Dmochowski mgr inż. Marek Niewczas upr. bud. MAZ/0091/POOK/ r.

2 SPIS ZAWARTOŚCI I. OPIS TECHNICZNY. 1. Dane ogólne 2. Opis zjazdu stan istniejący 3. Zakres robót modernizacyjno - naprawczych. 4. Opis robót naprawczych II. RYSUNKI: K-1 Rzut zjazdu K-2 Przekroje do robót naprawczych K-3 Rysunek zbrojeniowy Załączniki przykładowe karty materiałowe Zał. nr 1 Tynk mozaikowy CT 177 (Ceresit) Zał. nr 2 Daszki betonowe na mury

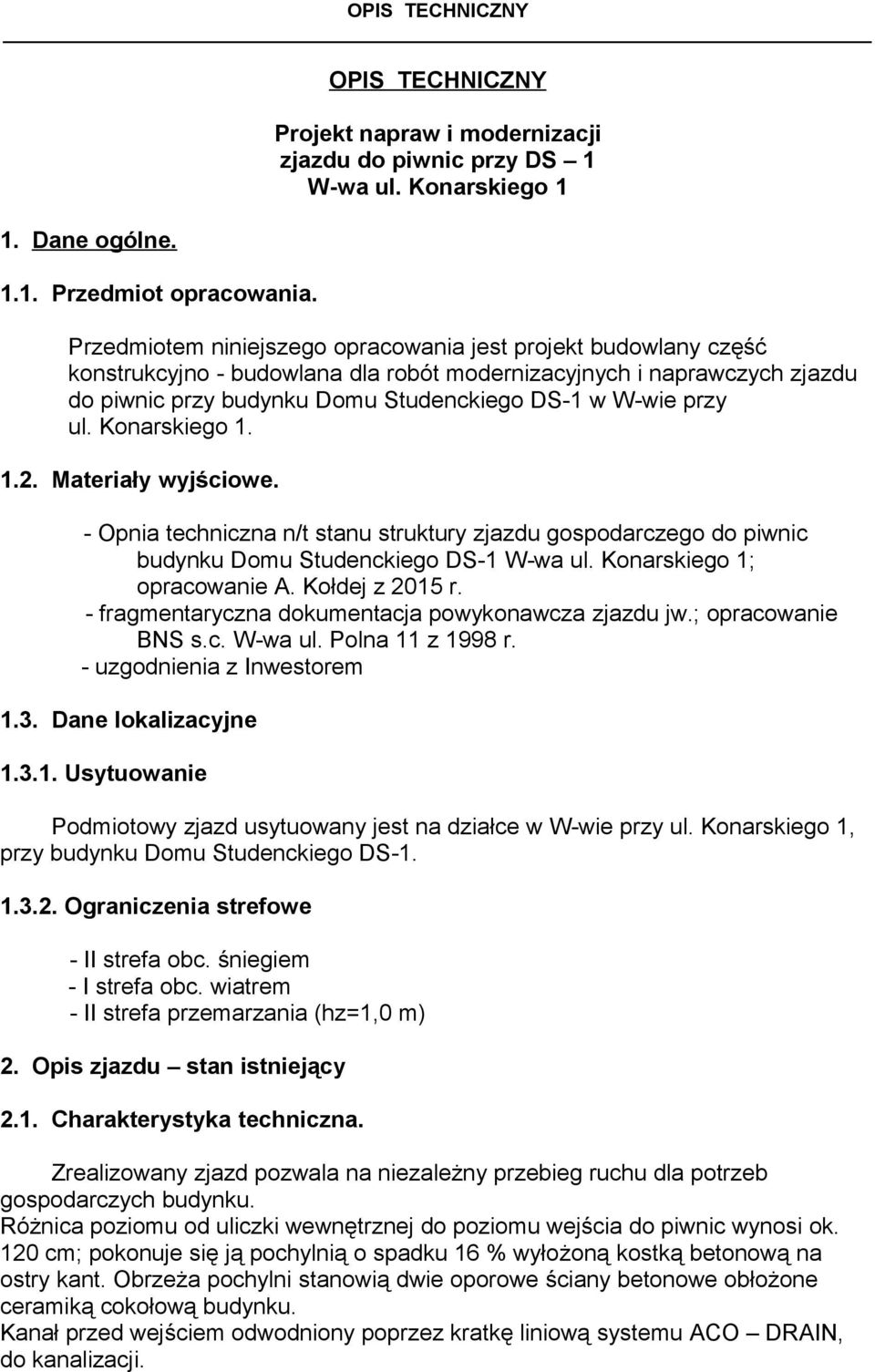

3 1. Dane ogólne Przedmiot opracowania. OPIS TECHNICZNY Projekt napraw i modernizacji zjazdu do piwnic przy DS 1 W-wa ul. Konarskiego 1 Przedmiotem niniejszego opracowania jest projekt budowlany część konstrukcyjno - budowlana dla robót modernizacyjnych i naprawczych zjazdu do piwnic przy budynku Domu Studenckiego DS-1 w W-wie przy ul. Konarskiego Materiały wyjściowe. - Opnia techniczna n/t stanu struktury zjazdu gospodarczego do piwnic budynku Domu Studenckiego DS-1 W-wa ul. Konarskiego 1; opracowanie A. Kołdej z 2015 r. - fragmentaryczna dokumentacja powykonawcza zjazdu jw.; opracowanie BNS s.c. W-wa ul. Polna 11 z 1998 r. - uzgodnienia z Inwestorem 1.3. Dane lokalizacyjne Usytuowanie Podmiotowy zjazd usytuowany jest na działce w W-wie przy ul. Konarskiego 1, przy budynku Domu Studenckiego DS Ograniczenia strefowe - II strefa obc. śniegiem - I strefa obc. wiatrem - II strefa przemarzania (hz=1,0 m) 2. Opis zjazdu stan istniejący 2.1. Charakterystyka techniczna. Zrealizowany zjazd pozwala na niezależny przebieg ruchu dla potrzeb gospodarczych budynku. Różnica poziomu od uliczki wewnętrznej do poziomu wejścia do piwnic wynosi ok. 120 cm; pokonuje się ją pochylnią o spadku 16 % wyłożoną kostką betonową na ostry kant. Obrzeża pochylni stanowią dwie oporowe ściany betonowe obłożone ceramiką cokołową budynku. Kanał przed wejściem odwodniony poprzez kratkę liniową systemu ACO DRAIN, do kanalizacji.

4 2.2. Stan techniczny Stan techniczny struktury zjazdu niezadowalający. Szczegółową ocenę jego stanu technicznego zawarto w p Opinii n/t stanu technicznego struktury zjazdu gospodarczego do piwnic budynku DS-1 W-wa ul. Konarskiego Zakres robót 3.1. Roboty rozbiórkowe - rozbiórka istniejącej terrakoty ze ścian murów oporowych i ścian cokołu budynku w obrysie zjazdu - skucie zaprawy pod ww. terrakotą - skucie odspojonych fragmentów konstrukcji betonowej w strukturze ścian oporowych - rozbiórka pochylni z kostki betonowej z jej podbudową 3.2. Ściany oporowe - prace naprawcze struktury betonowej ścianki (likwidacja rys i pęknięć oraz uzupełnienia ubytków) - nacięcie w miejscach nowoprojektowanych dylatacji ścian oporowych, - wykonanie wieńców nad ścianami oporowymi, - obłożenie ścian oporowych oraz ścian cokołu budynku tynkiem mozaikowym - nakrycie ścian prefabrykatami, pełniącymi rolę daszku - alternatywa: daszek żelbetowy wylewany razem z wieńcem - wypełnienie szczelin dylatacyjnych materiałami odkształcalnymi 3.3. Pochylnia zjazdowa - realizacja płyty żelbetowej przy budynku w strefie odwodnienia liniowego - wykonanie nowej podbudowy pod kostkę betonową - ułożenie kostki betonowej na nowej podbudowie z materiału odzyskanego z rozbiórki wg p Kolejność robót - Roboty modernizacyjno naprawcze (p i 3.3.) winny być prowadzone po uprzednim wykonaniu prac rozbiórkowych (p. 3.1.) 4. Opis robót modernizacyjno - naprawczych 4.1. Ściany oporowe Roboty naprawcze struktury betonowej ścian Naprawę struktury betonowej ścian oporowych wykonać materiałami naprawczymi PCC. Typ materiałów do uzgodnienia w czasie realizacji robót. Mogą to być materiały naprawcze systemowe firm: np. SIKA POLAND, SCHOMBURG, CERESIT lub innych. Technologia naprawy:

5 - uszkodzone miejsce dokładnie oczyścić z luźnych fragmentów betonu i zanieczyszczeń - oczyszczony beton zagruntować materiałem naprawczym (warstwa sczepna) - następnie wypełnić ubytki warstwą ubytkową systemową Dylatacja Szczeliny dylatacyjne szer. 1 cm, wykonać poprzez nacięcie ściany piłą diamentową; od zewnątrz. Ww. dylatację wypełnić materiałem odkształcalnym, systemowym (np. BOTON SF- 400 lub BOSTIC 2720 Ms) Zwieńczenie ścian oporowych Nowoprojektowany wieniec żelbetowy monolitycznie wylewany z betonu B30 i stali AIII N; dla zespolenia ze starym betonem zastosować pręty wklejane oraz warstwę sczepną Obłożenie ścian oporowych i ściany cokołu budynku w obrysie zjazdu Projektuje się z zastosowaniem tynku mozaikowego wg firmy Ceresit - CT 177 (karta informacyjna załącznik nr 1). Można stosować tynki równorzędne innych firm. Alternatywnie można stosować nakrycie w konstrukcji żelbetowej monolitycznie wylewanej; które należy wykonać łącznie z wieńcem p Nakrycie ścian oporowych Przewiduje się zastosowanie betonowych prefabrykowanych daszków na mury (karta wg załącznika nr 2). Do połączenia z betonem ściany oporowej stosować zaprawy mrozoodporne Pochylnia zjazdowa Płyta żelbetowa przy budynku w strefie odwodnienia liniowego Płytę żelbetową wykonać jako monolitycznie wylewaną z betonu B30 i stali AIIIN. Elementy kanału odwodnienia liniowego do wymiany Pochylnia z kostki betonowej Projekt przewiduje wykorzystanie istniejącej kostki betonowej z odzysku po rozbiórce, którą należy ułożyć na nowoprojektowanej podbudowie z piasku stabilizowanego cementem. Opracował: Sprawdził: mgr inż. A. Kołdej upr. proj. St. 550/81 mgr inż. M. Niewczas upr. proj. MAZ/0091/POOK/08
