1 1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ZABEZPIECZENIA MIEJSC ZIMOWANIA I ROZRODU NIETOPERZY W REZERWACIE PRZYRODY NIETOPEREK PODZIEMIA I DZIAŁKI FORTECZNE MIĘDZYRZECKIEGO REJONU UMOCNIONEGO 1.0. CZĘŚĆ OGÓLNA 1.1. Podstawa opracowania zlecenie inwestora pomiary inwentaryzacyjne wizja lokalna uzgodnienia z inwestorem opinia Polskiego Towarzystwa Ochrony Przyrody Salamandra z dnia 19 grudnia 2006 roku 1.2. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany zabezpieczenia miejsc zimowania i rozrodu nietoperzy w rezerwacie przyrody Nietoperek podziemia i działki forteczne Międzyrzeckiego Rejonu Umocnionego Zakres opracowania Opracowanie niniejsze zawiera : projekt budowlany zabezpieczeń 2.0. CHARAKTERYSTYKA OGÓLNA ZABEZPIECZEŃ Poszczególne elementy zabezpieczeń (krat) zostały zaprojektowane z kształtowników stalowych zamkniętych, wypełnionych betonem z zabetonowanymi wewnątrz prętami stalowymi. Całość konstrukcji jest spawana i zamocowana do podłoŝa betonowego poprzez kotwy stalowe lub zabetonowanie w gniazdach. Prześwity pomiędzy poszczególnymi elementami wynoszą 15 cm co zapewnia swobodne przemieszczanie się nietoperzy a jednocześnie ogranicza penetrację podziemi przez dzikich turystów. Przed zamocowaniem elementów stalowych do ścian naleŝy je wyrównać masą szpachlową cementową, w celu szczelnego przylegania elementów stalowych zabezpieczeń do podłoŝa. Po obsadzeniu zabezpieczeń w podłoŝu wszystkie otwory montaŝowe naleŝy wypełnić zaprawą cementową, a całość konstrukcji zabezpieczyć antykorozyjnie przez pomalowanie farbą. Elementy ruchome zabezpieczeń (furtki) naleŝy wyposaŝyć w zawiasy i zamki wg konstrukcji posiadanej przez inwestora ZAKRES ROBÓT BUDOWLANYCH

1. Podstawa opracowania zlecenie inwestora pomiary inwentaryzacyjne wizja lokalna uzgodnienia z inwestorem opinia Polskiego Towarzystwa Ochrony Przyrody Salamandra z dnia 19 grudnia 20

2 2 Zakres robót budowlanych obejmuje wszystkie czynności związane z przygotowaniem podłoŝa, wykonaniem zabezpieczeń i ich montaŝem, wykonaniem robót wykończeniowych oraz przywróceniem miejsc wykonywanych prac do pierwotnego stanu. W szczególności zakres robót obejmuje: przygotowanie podłoŝa betonowego do obsadzenia zabezpieczeń (krat) roboty ziemne, rozbiórki, naprawa i wyrównanie podłoŝa itp. przygotowanie elementów stalowych krat zamocowanie do podłoŝa betonowego (fundamentów, ścian, sufitu) elementów stalowych krat poprzez ich zabetonowanie lub zamocowanie śrubowymi łącznikami pierścieniowymi montaŝ elementów krat poprzez ich zespawanie obsadzenie elementów ruchomych i ich regulacja zabezpieczenie antykorozyjne konstrukcji wykonanie robót wykończeniowych przy zabezpieczeniach i porządkowych w obrębie prowadzonych robót 4.0. DANE KONSTRUKCYJNO - MATERIAŁOWE 4.1. Rury kwadratowe i prostokątne gięte na zimno ze stali zwykłej klasy A-I gatunek S235 wg EN Poszczególne elementy z rur kwadratowych i prostokątnych łączyć poprzez spawanie spoinami pachwinowymi i czołowymi zgodnie z PN-90/B Do spawania zaleca się uŝyć elektrod typ PN-EN499-E 46 3 R Blachy, płaskowniki i inne elementy stalowe ze stali zwykłej klasy A-I gatunek St3S wg PN-88/H Stal prętowa gładka o średnicy 14 mm ze stali klasy A-I gatunek St3SX-b wg PN-ISO Śrubowe łączniki pierścieniowe do duŝych obciąŝeń ze stali węglowej, ocynkowane elektrolitycznie rozmiar M12x180 i M20x Beton zwykły klasy C20/25 (B25) wg EN206-1:2003(PN-88/B-06250), wykonany w wytwórni betonów Zaprawa cementowa szybkotwardniejąca przeznaczona do naprawy podłoŝy z betonu lub Ŝelbetu. Gotowa sucha mieszanka charakteryzująca się wysoką wytrzymałością początkową oraz bardzo dobrą odpornością na ścieranie. Wytrzymałość na ściskanie po 28 dniach > 40 MPa Zabezpieczenie antykorozyjne powierzchnie elementów stalowych naleŝy oczyścić z rdzy i innych zanieczyszczeń oraz odtłuścić, stopień

W szczególności zakres robót obejmuje: przygotowanie podłoŝa betonowego do obsadzenia zabezpieczeń (krat) roboty ziemne, rozbiórki, naprawa i wyrównanie podłoŝa itp.

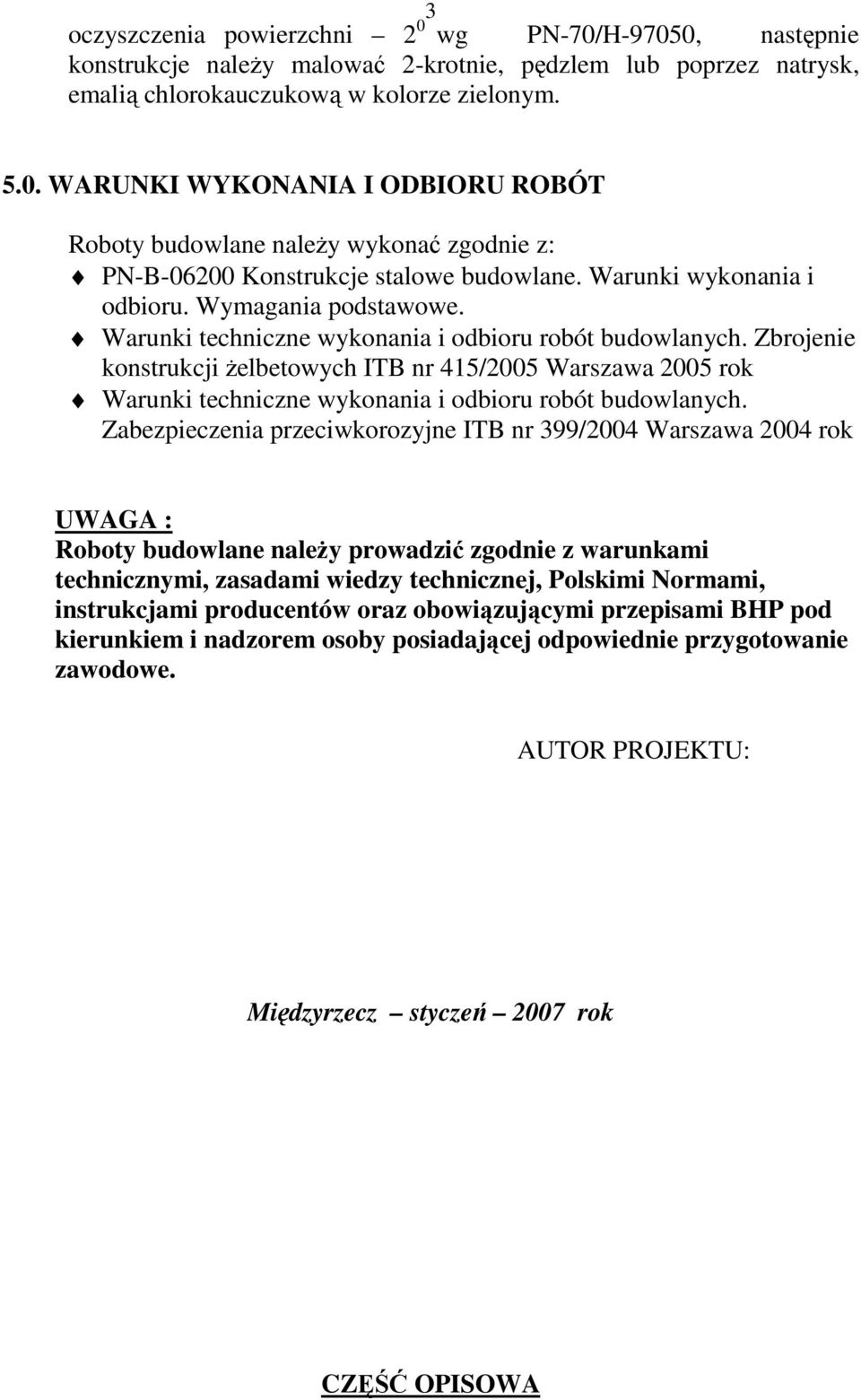

3 3 oczyszczenia powierzchni 2 0 wg PN-70/H-97050, następnie konstrukcje naleŝy malować 2-krotnie, pędzlem lub poprzez natrysk, emalią chlorokauczukową w kolorze zielonym WARUNKI WYKONANIA I ODBIORU ROBÓT Roboty budowlane naleŝy wykonać zgodnie z: PN-B Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Warunki techniczne wykonania i odbioru robót budowlanych. Zbrojenie konstrukcji Ŝelbetowych ITB nr 415/2005 Warszawa 2005 rok Warunki techniczne wykonania i odbioru robót budowlanych. Zabezpieczenia przeciwkorozyjne ITB nr 399/2004 Warszawa 2004 rok UWAGA : Roboty budowlane naleŝy prowadzić zgodnie z warunkami technicznymi, zasadami wiedzy technicznej, Polskimi Normami, instrukcjami producentów oraz obowiązującymi przepisami BHP pod kierunkiem i nadzorem osoby posiadającej odpowiednie przygotowanie zawodowe. AUTOR PROJEKTU: Międzyrzecz styczeń 2007 rok CZĘŚĆ OPISOWA

Zbrojenie konstrukcji Ŝelbetowych ITB nr 415/2005 Warszawa 2005 rok Warunki techniczne wykonania i odbioru robót budowlanych.

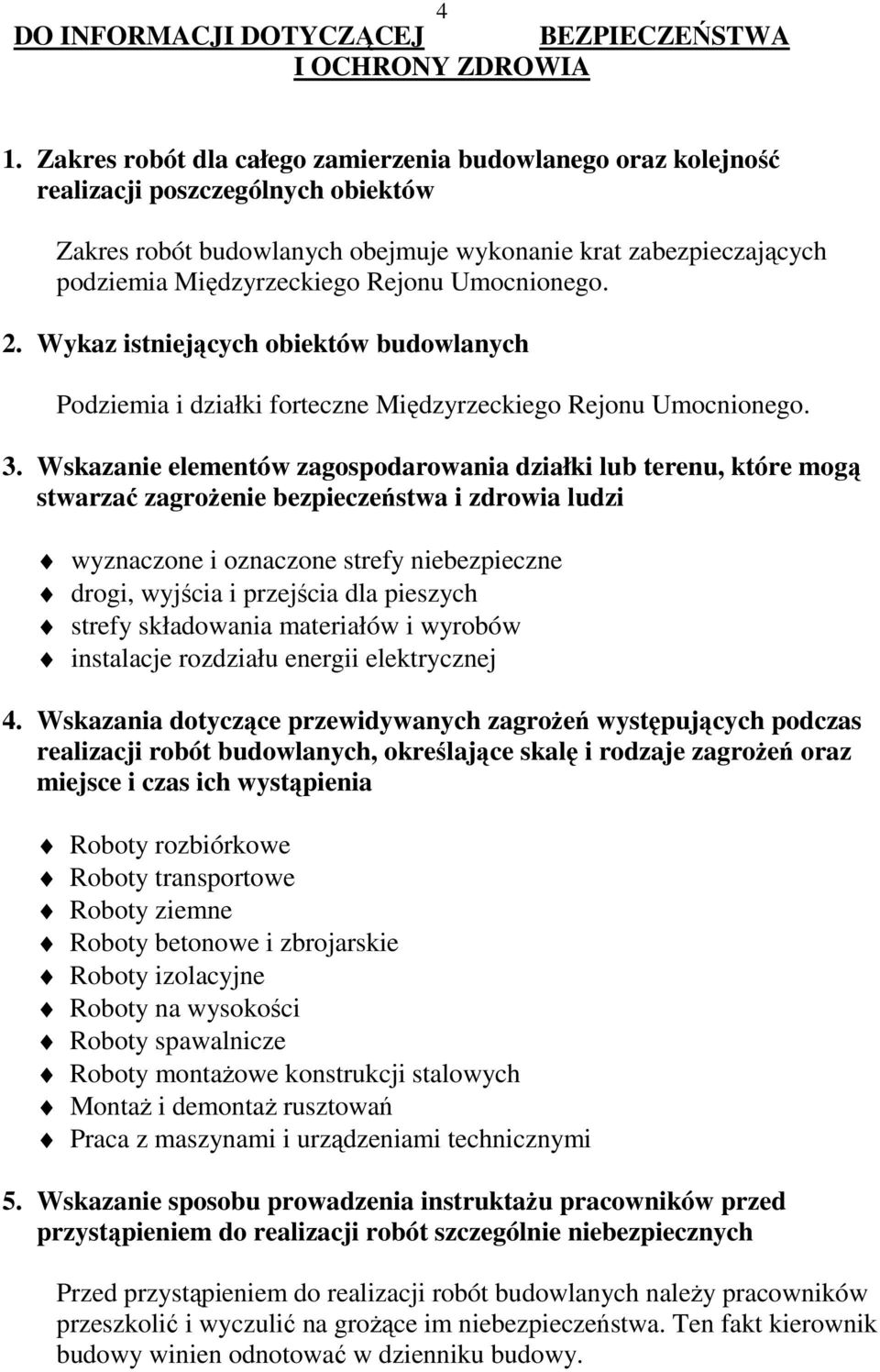

4 DO INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY ZDROWIA 4 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót budowlanych obejmuje wykonanie krat zabezpieczających podziemia Międzyrzeckiego Rejonu Umocnionego. 2. Wykaz istniejących obiektów budowlanych Podziemia i działki forteczne Międzyrzeckiego Rejonu Umocnionego. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi wyznaczone i oznaczone strefy niebezpieczne drogi, wyjścia i przejścia dla pieszych strefy składowania materiałów i wyrobów instalacje rozdziału energii elektrycznej 4. Wskazania dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia Roboty rozbiórkowe Roboty transportowe Roboty ziemne Roboty betonowe i zbrojarskie Roboty izolacyjne Roboty na wysokości Roboty spawalnicze Roboty montaŝowe konstrukcji stalowych MontaŜ i demontaŝ rusztowań Praca z maszynami i urządzeniami technicznymi 5. Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do realizacji robót budowlanych naleŝy pracowników przeszkolić i wyczulić na groŝące im niebezpieczeństwa. Ten fakt kierownik budowy winien odnotować w dzienniku budowy.

Umocnionego. 2. Wykaz istniejących obiektów budowlanych Podziemia i działki forteczne Międzyrzeckiego Rejonu Umocnionego. 3.

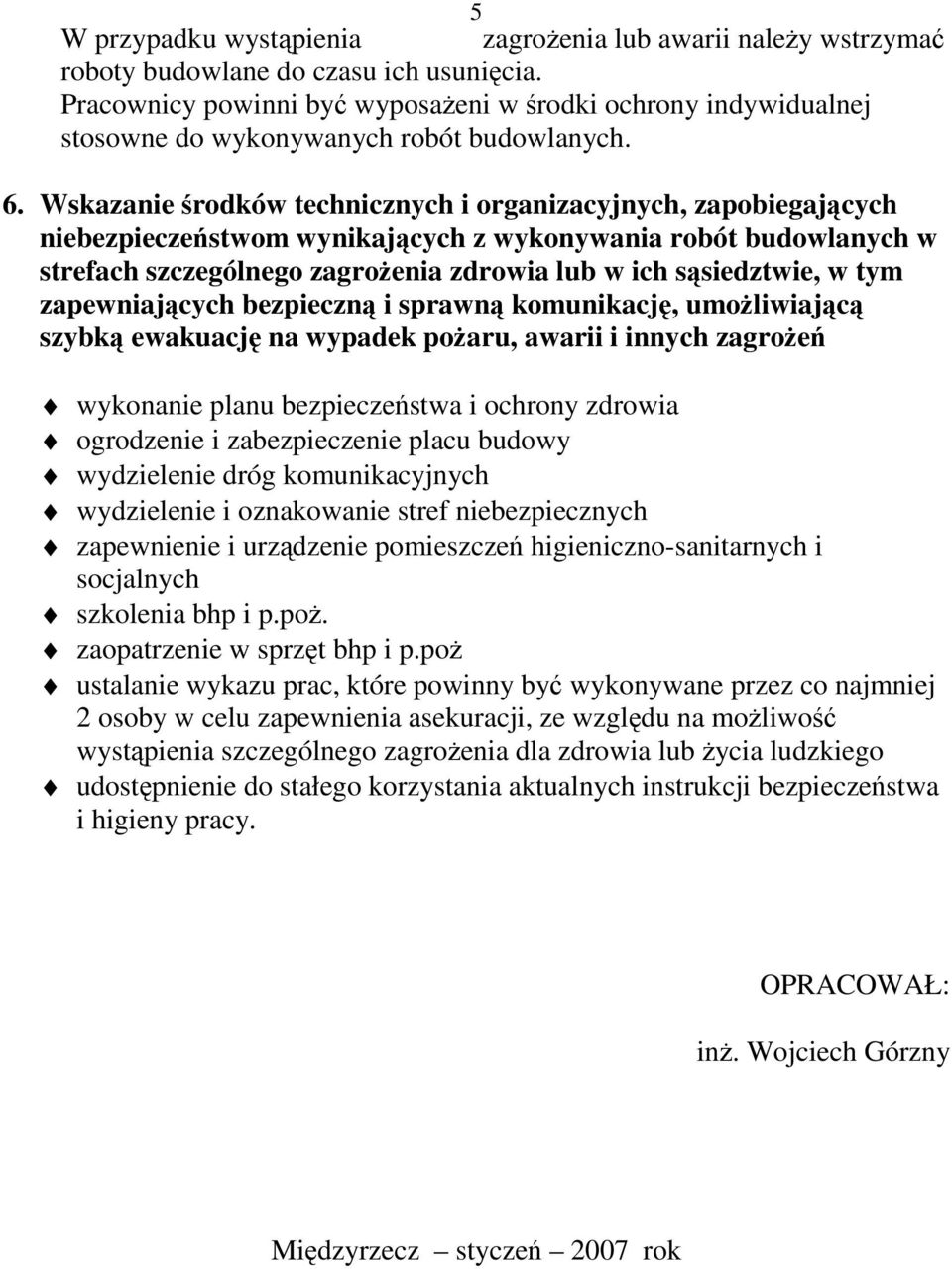

5 5 W przypadku wystąpienia zagroŝenia lub awarii naleŝy wstrzymać roboty budowlane do czasu ich usunięcia. Pracownicy powinni być wyposaŝeni w środki ochrony indywidualnej stosowne do wykonywanych robót budowlanych. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń wykonanie planu bezpieczeństwa i ochrony zdrowia ogrodzenie i zabezpieczenie placu budowy wydzielenie dróg komunikacyjnych wydzielenie i oznakowanie stref niebezpiecznych zapewnienie i urządzenie pomieszczeń higieniczno-sanitarnych i socjalnych szkolenia bhp i p.poŝ. zaopatrzenie w sprzęt bhp i p.poŝ ustalanie wykazu prac, które powinny być wykonywane przez co najmniej 2 osoby w celu zapewnienia asekuracji, ze względu na moŝliwość wystąpienia szczególnego zagroŝenia dla zdrowia lub Ŝycia ludzkiego udostępnienie do stałego korzystania aktualnych instrukcji bezpieczeństwa i higieny pracy. OPRACOWAŁ: inŝ. Wojciech Górzny Międzyrzecz styczeń 2007 rok

Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikających z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w
