1 os. Lotnictwa Polskiego 6A/ Poznań NIP REGON tel: Materiały przetargowe Zadanie: Remont ul. Polnej w Margoninie Inwestor: Gmina Margonin, ul. Kościuszki 3, Margonin, Jednostka projektowa: Pracownia Projektowa DROG-CAD, os. Lotnictwa Polskiego 6a/30, Poznań, Wykaz nieruchomości, na których obiekt budowlany jest zlokalizowany: Województwo: WIELKOPOLSKIE, Powiat: CHODZIESKI, Gmina: MARGONIN MIASTO Obręb ewidencyjny: 3004_4.000_MIASTO MARGONIN Numery działek ewidencyjnych: 6/4, 7,,,, 3/, 53, 5/, 5/ STANOWISKO BRANŻA IMIĘ I NAZWISKO NUMER UPRAWNIEŃ BUDOWLANYCH I SPECJALNOŚĆ PODPIS Projektant DROGOWA mgr inż. Maciej Nowak WKP/008/POOD/08 do projektowania bez ograniczeń w specjalności drogowej Sprawdzający DROGOWA mgr inż. Tomasz Witczak WKP/005/POOD/ do projektowania bez ograniczeń w specjalności drogowej Egzemplarz nr Data opracowania: sierpień 08

2 MATRIAŁY PRZETARGOWE Zawartość opracowania:. CZEŚĆ OPISOWA Inwestor Jednostka projektowa Lokalizacja inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowanie terenu CZĘŚĆ RYSUNKOWA... 5 Remont ul. Polnej w Margoninie

3 MATRIAŁY PRZETARGOWE. CZEŚĆ OPISOWA.. Inwestor Gmina Margonin ul. Kościuszki Margonin.. Jednostka projektowa.3. Lokalizacja inwestycji os. Lotnictwa Polskiego 6a/ Poznań tel , biuro@drogcad.pl Planowana inwestycja zlokalizowana jest w województwie wielkopolskim w powiecie chodzieskim, na terenie gminy Margonin w m. Margonin..4. Istniejący stan zagospodarowania terenu Planowana inwestycja zlokalizowana jest w obszarze zabudowanym. W stanie istniejącym droga posiada jezdnię o nawierzchni asfaltowej o szerokości od 4,0 m do 6,0 m, chodniki oraz zatokę postojową. Chodnik po stronie prawej przebiega wzdłuż całego odcinka, natomiast po stronnie lewej występuje fragmentarycznie. Zatoka postojowa zlokalizowana jest na odcinku od budynku poradni lekarskich do szkoły. Teren przyległy do obszaru inwestycji stanowią tereny zabudowy mieszkaniowej wolnostojącej, pola uprawne. Na końcu odcinka objętego remontem zlokalizowana jest Szkoła Podstawowa im. Mikołaja Kopernika..5. Projektowane zagospodarowanie terenu Na odcinku ul. Polnej objętym remontem planuje się wykonanie frezowania istniejącej nawierzchni asfaltowej i ułożenie nowej warstwy ścieralnej z betonu asfaltowego. Remont ul. Polnej w Margoninie 3

4 MATRIAŁY PRZETARGOWE.5.. Projektowana konstrukcja nawierzchni jezdni Warstwa konstrukcyjna nawierzchni warstwa ścieralna: beton asfaltowy AC S frezowanie profilujące istn. nawierzchni Istniejąca konstrukcja nawierzchni Grubość warstwy 4 cm śr. gł. 4 cm.5.. Droga w planie W części rysunkowej na rys. Plan sytuacyjny przedstawiono projektowany przebieg drogi w planie Droga w przekroju poprzecznym i podłużnym Remont drogi zakłada wysokościowe nawiązanie do stanu istniejącego spełniając jednocześnie wymagania określone w Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia 3 maja r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie /Dz.U. 06r., poz. 4 z późniejszymi zmianami/ Krawężniki, obrzeża betonowe Obramowanie nawierzchni jezdni stanowić będzie istniejący krawężnik betonowym Poznań, sierpień 08 r.. Podpis Projektanta Remont ul. Polnej w Margoninie 4

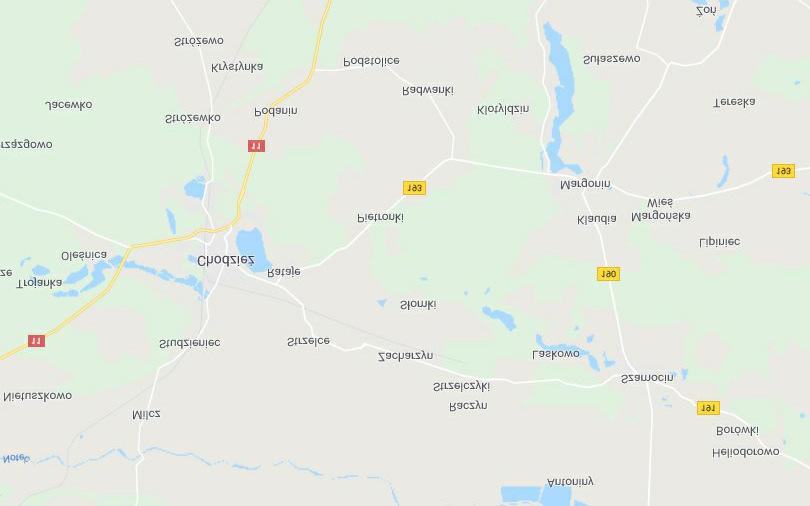

5 MATRIAŁY PRZETARGOWE. CZĘŚĆ RYSUNKOWA Rys. Plan orientacyjny Rys. Projekt sytuacyjny, skala :500 Rys. 3 Przekrój normalny, skala :50 Remont ul. Polnej w Margoninie 5

6

7 Legenda - linia rozgraniczająca teren inwestycji - istniejące granice nieruchomości 7 - numer nieruchomości, na której zlokalizowana jest inwestycja - oś jezdni Poc z km ątek remontu 0,00 ul. P olne - istniejąca krawędź jezdni - projektowana nakładka asfaltowa j / / / 4 6/ 8 3 / 6/ 5 / 6/ 7/ 7/ / Koniec remontu ul. Polnej km 0+347, / 3/ Gmina Margonin ul. Kościuszki Margonin / 5 / / 5 5 / 0 / / 53 5 / / 5 Jednostka projektowa Inwestor os. Lotnictwa Polskiego 6a/30, Poznań tel biuro@drogcad.pl Zadanie Remont ul. Polnej w Margoninie Plan sytuacyjny /3 5 Rysunek WKP/008/POOD/08 Podpis Projektant branży drogowej mgr inż. Maciej NOWAK Sprawdzający branży drogowej mgr inż. Tomasz WITCZAK Stadium Branża Skala Data Nr rysunku Materiały przetargowe Drogowa : uprawnienia budowlane do projektowania bez ograniczeń w specjalności drogowej WKP/005/POOD/ Podpis uprawnienia budowlane do projektowania bez ograniczeń w specjalności drogowej
