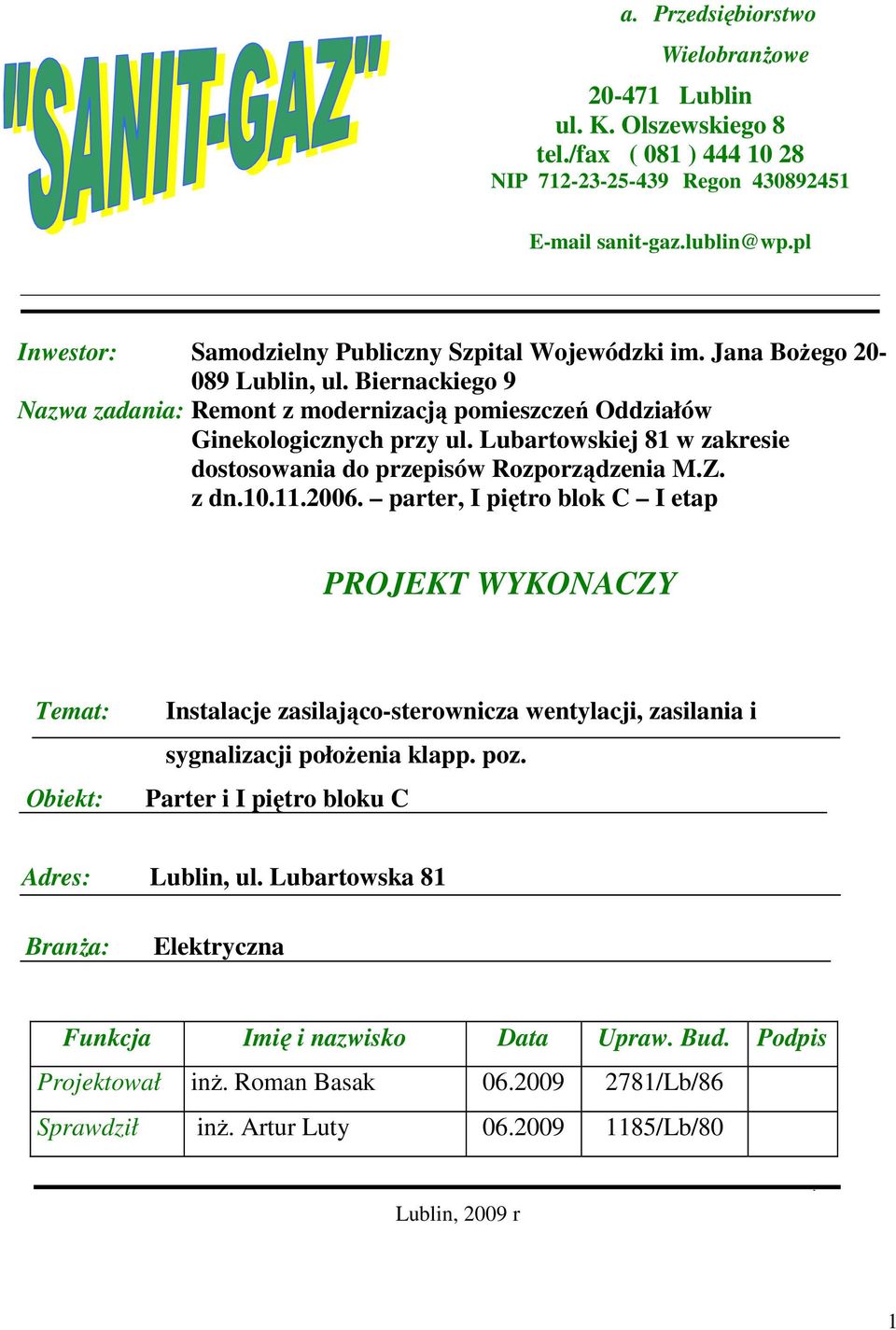

1 a. Przedsiębiorstwo WielobranŜowe Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) NIP Regon sanit-gaz.lublin@wp.pl Inwestor: Samodzielny Publiczny Szpital Wojewódzki im. Jana BoŜego Lublin, ul. Biernackiego 9 Nazwa zadania: Remont z modernizacją pomieszczeń Oddziałów Ginekologicznych przy ul. Lubartowskiej 81 w zakresie dostosowania do przepisów Rozporządzenia M.Z. z dn parter, I piętro blok C I etap PROJEKT WYKONACZY Temat: Obiekt: Instalacje zasilająco-sterownicza wentylacji, zasilania i sygnalizacji połoŝenia klapp. poz. Parter i I piętro bloku C Adres: Lublin, ul. Lubartowska 81 BranŜa: Elektryczna Funkcja Imię i nazwisko Data Upraw. Bud. Podpis Projektował inŝ. Roman Basak /Lb/86 Sprawdził inŝ. Artur Luty /Lb/80 Lublin, 2009 r 1

Lubartowskiej 81 w zakresie dostosowania do przepisów Rozporządzenia M.Z. z dn.10.11.2006.

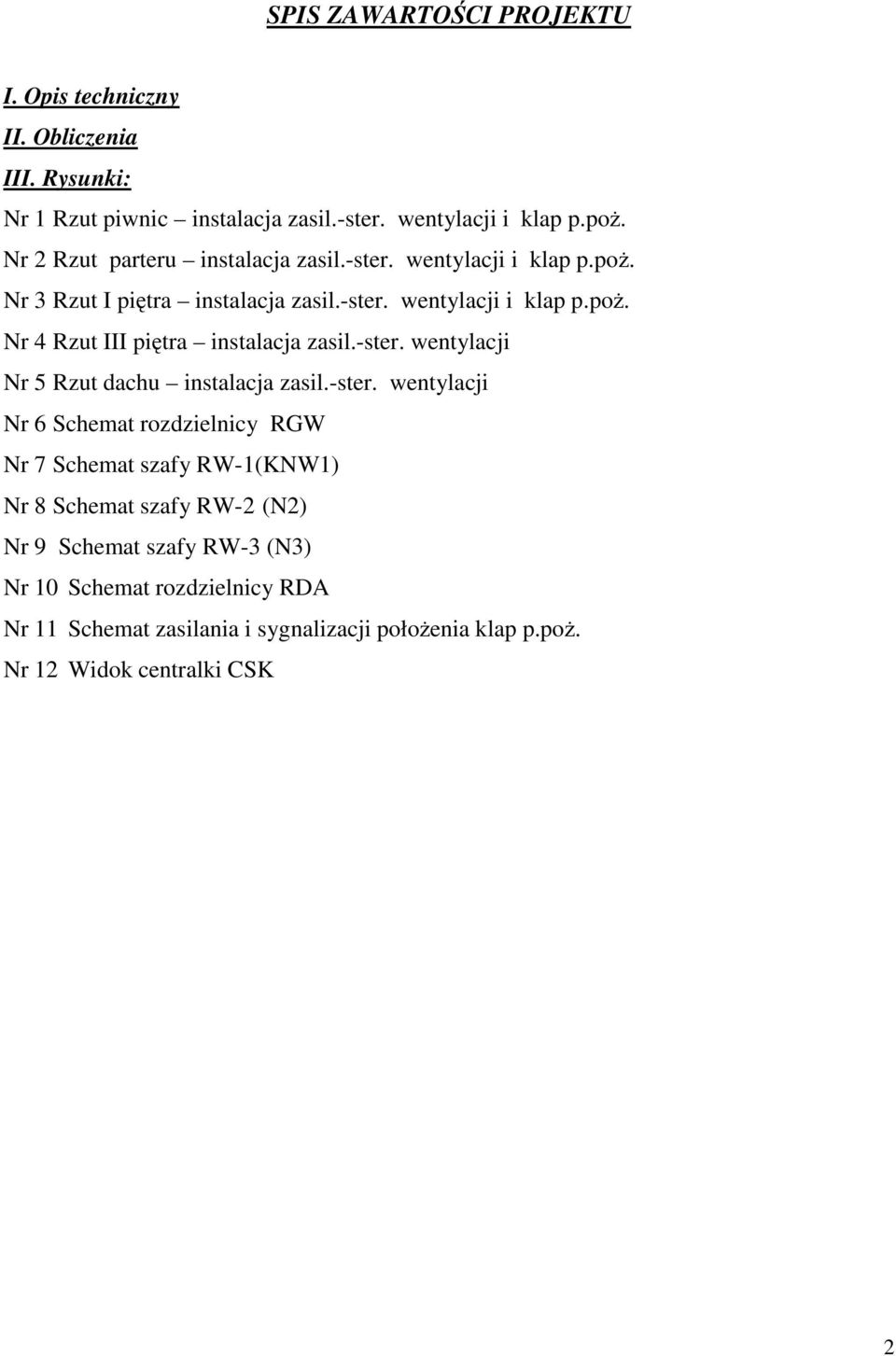

2 SPIS ZAWARTOŚCI PROJEKTU I. Opis techniczny II. Obliczenia III. Rysunki: Nr 1 Rzut piwnic instalacja zasil.-ster. wentylacji i klap p.poŝ. Nr 2 Rzut parteru instalacja zasil.-ster. wentylacji i klap p.poŝ. Nr 3 Rzut I piętra instalacja zasil.-ster. wentylacji i klap p.poŝ. Nr 4 Rzut III piętra instalacja zasil.-ster. wentylacji Nr 5 Rzut dachu instalacja zasil.-ster. wentylacji Nr 6 Schemat rozdzielnicy RGW Nr 7 Schemat szafy RW-1(KNW1) Nr 8 Schemat szafy RW-2 (N2) Nr 9 Schemat szafy RW-3 (N3) Nr 10 Schemat rozdzielnicy RDA Nr 11 Schemat zasilania i sygnalizacji połoŝenia klap p.poŝ. Nr 12 Widok centralki CSK 2

3 I. OPIS TECHNICZNY Do projektu wykonawczego instalacji zasilająco-sterowniczej wentylacji i klap p. poŝ w bloku C Szpitala Ginekologiczno-PołoŜniczego w Lublinie przy ul. Lubartowskiej 81- I etap realizacji Podstawa opracowania dokumentacji - umowa z Inwestorem - rzuty budowlane budynku w skali 1:100 - projekt techniczno - technologiczny budynku - uzgodnienia z Inwestorem - uzgodnienia branŝowe - obowiązujące przepisy i normy 1.2. Zakres opracowania Niniejszy projekt obejmuje instalacje elektryczne zasilająco-sterownicze wentylacji, zasilania i sygnalizacji połoŝenia klap p.poŝ. - remont z modernizacją bloku C Szpitala Ginekologiczno-PołoŜniczego w Lublinie przy ul. Lubartowskiej 81 - I etap realizacji. Instalacje: siłowe i gniazd wtykowych, oświetleniowe, teletechniczne, sygnalizacji przeciwpoŝarowej w budynku zostały ujęte w odrębnych opracowaniach. 2. Instalacje zasilająco-sterownicze wentylacji 2.1. Zasilanie Zasilanie rozdzielnic wentylacji odbywać się będzie z rozdzielnicy głównej zlokalizowanej w piwnicy. Wewnętrzne linie zasilające zaprojektowano kablami miedzianymi. Do wentylatorów napowietrzających klatkę schodową przewidziano kable ognioodporne typu FLAME-X 950 NKGs 5x16mm 2 o odporności na ogień 3h Szafy zasilająco - sterownicze RW-1,RW-2,RW-3 Rozdzielnice zasilająco sterownicze dostarczane będą łącznie z centralami wentylacyjnymi i zainstalowane w wentylatornii. W szafach znajdować się będzie aparatura zabezpieczająca i sterownicza wentylacji. Wejścia przewodów zasilających i sterowniczych od góry Instalacja siłowa Obejmuje zasilanie silników wentylatorów central wentylacyjnych i dachowych. Przewody układać w korytkach oraz na uchwytach instalacyjnych. Typy i przekroje przewodów podano na schematach. Zasilanie silników wentylatorów od falowników kablami ekranowymi, których końce będą uziemione (przyłączyć do szyny połączeń wyrównawczych). 3

4 Zastosowane falowniki zgodnie z informacją dostawcy szaf wentylacyjnych wyposaŝone będą w filtry przeciwzakłóceniowe. Przejścia przez ściany oddzielenia poŝarowego oraz stropy wykonać w przepustach kablowych np. PROMASTOP o odporności 60min (EI60) i 120min (EI-120) Instalacja sterowania i sygnalizacji wentylacji Aparatura zasilająco sterownicza znajdować się będzie w szafach RW oraz na centralach kompaktowych. Projekt obejmuje wykonania oprzewodowania automatyki wentylacji. Przewody sterownicze (sygnałowe) układane będą w projektowanych korytkach. Korytka układać od szaf i wzdłuŝ projektowanych central klimatyzacyjnych. Odgałęzienia kabli sygnałowych od korytek do poszczególnych odbiorników wykonać w rurkach RL 18, RKLG16 na uchwytach i konstrukcji. Typy i przekroje przewodów podano na schematach. Przewody sygnałowe naleŝy prowadzić w odrębnych korytkach w odległości co najmniej 10cm od przewodów zasilających pod napięciem 400/230 V. Przy poszczególnych urządzeniach pozostawić zapasy przewodów. Podłączenie przewodów do szaf i urządzeń wykonany będzie przez uprawniony serwis. Przejścia przez ściany oddzielenia poŝarowego oraz stropy wykonać w przepustach kablowych np. PROMASTOP o odporności 60min (EI60) i 120min (EI-120) Wentylacja napowietrzająca klatkę schodową W rozdzielnicy RDA na przewidziano sterowanie i zabezpieczenia obwodów zasilających wentylatory napowietrzające Zasilanie rozdzielnic RDA naleŝy wykonać z sekcji rezerwowanej z przed głównego wyłącznika p.poŝ. rozdzielnicy głównej budynku C. W momencie wybuchu poŝaru na sygnał centralki SAP nastąpi automatyczne uruchomienie wentylatorów napowietrzających. Zasilanie wentylatorów kablami ognioodpornymi typu FLAME-X 950 NKGs o odporności na ogień 3h. Kable układać na drabinkach, korytkach, uchwytach, zawiesiach i kołkach ognioodpornych E90instalowanych co 30cm Ochrona przed przepięciami atmosferycznymi i łączeniowymi Dla ochrony instalacji i urządzeń przed przepięciami atmosferycznymi i łączeniowymi w rozdzielnicy RWG zainstalowane będą ochronniki przeciwprzepięciowe klasy B i C Instalacja połączeń wyrównawczych Poszczególne elementy korytek dla przewodów zasilających i sygnałowych naleŝy połączyć ze sobą tak aby zapewnić ciągłość przewodzenia, bowiem zostaną one wykorzystane jako połączenia wyrównawcze i miejscowe. Poszczególne centrale i kanały wentylacyjne, ekrany 4

Instalacja sterowania i sygnalizacji wentylacji Aparatura zasilająco sterownicza znajdować się będzie w szafach RW oraz na centralach kompaktowych.

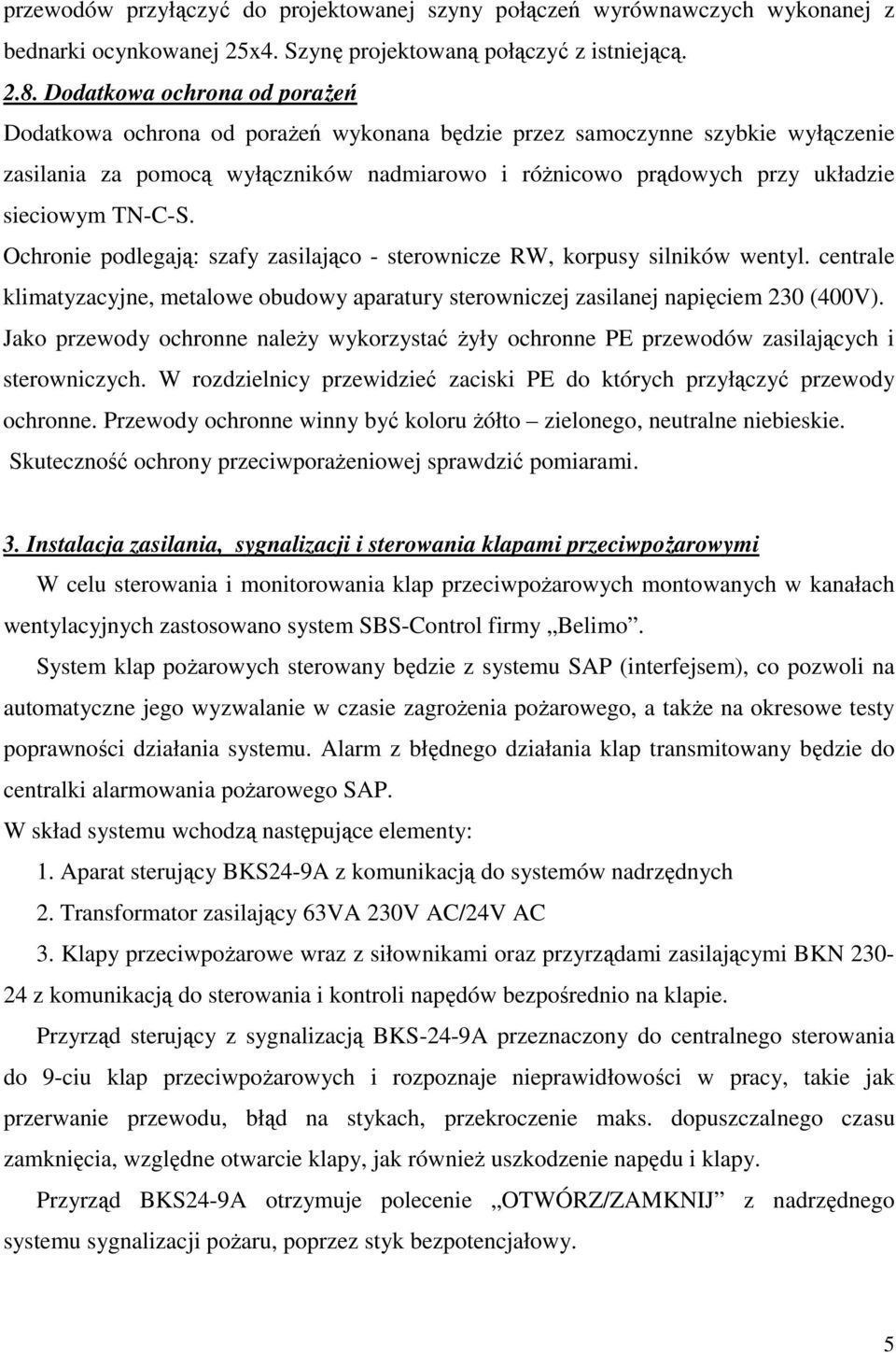

5 przewodów przyłączyć do projektowanej szyny połączeń wyrównawczych wykonanej z bednarki ocynkowanej 25x4. Szynę projektowaną połączyć z istniejącą Dodatkowa ochrona od poraŝeń Dodatkowa ochrona od poraŝeń wykonana będzie przez samoczynne szybkie wyłączenie zasilania za pomocą wyłączników nadmiarowo i róŝnicowo prądowych przy układzie sieciowym TN-C-S. Ochronie podlegają: szafy zasilająco - sterownicze RW, korpusy silników wentyl. centrale klimatyzacyjne, metalowe obudowy aparatury sterowniczej zasilanej napięciem 230 (400V). Jako przewody ochronne naleŝy wykorzystać Ŝyły ochronne PE przewodów zasilających i sterowniczych. W rozdzielnicy przewidzieć zaciski PE do których przyłączyć przewody ochronne. Przewody ochronne winny być koloru Ŝółto zielonego, neutralne niebieskie. Skuteczność ochrony przeciwporaŝeniowej sprawdzić pomiarami. 3. Instalacja zasilania, sygnalizacji i sterowania klapami przeciwpoŝarowymi W celu sterowania i monitorowania klap przeciwpoŝarowych montowanych w kanałach wentylacyjnych zastosowano system SBS-Control firmy Belimo. System klap poŝarowych sterowany będzie z systemu SAP (interfejsem), co pozwoli na automatyczne jego wyzwalanie w czasie zagroŝenia poŝarowego, a takŝe na okresowe testy poprawności działania systemu. Alarm z błędnego działania klap transmitowany będzie do centralki alarmowania poŝarowego SAP. W skład systemu wchodzą następujące elementy: 1. Aparat sterujący BKS24-9A z komunikacją do systemów nadrzędnych 2. Transformator zasilający 63VA 230V AC/24V AC 3. Klapy przeciwpoŝarowe wraz z siłownikami oraz przyrządami zasilającymi BKN z komunikacją do sterowania i kontroli napędów bezpośrednio na klapie. Przyrząd sterujący z sygnalizacją BKS-24-9A przeznaczony do centralnego sterowania do 9-ciu klap przeciwpoŝarowych i rozpoznaje nieprawidłowości w pracy, takie jak przerwanie przewodu, błąd na stykach, przekroczenie maks. dopuszczalnego czasu zamknięcia, względne otwarcie klapy, jak równieŝ uszkodzenie napędu i klapy. Przyrząd BKS24-9A otrzymuje polecenie OTWÓRZ/ZAMKNIJ z nadrzędnego systemu sygnalizacji poŝaru, poprzez styk bezpotencjałowy. 5

TN-C-S. Ochronie podlegają: szafy zasilająco - sterownicze RW, korpusy silników wentyl. centrale klimatyzacyjne, metalowe obudowy aparatury sterowniczej zasilanej napięciem 230 (400V).

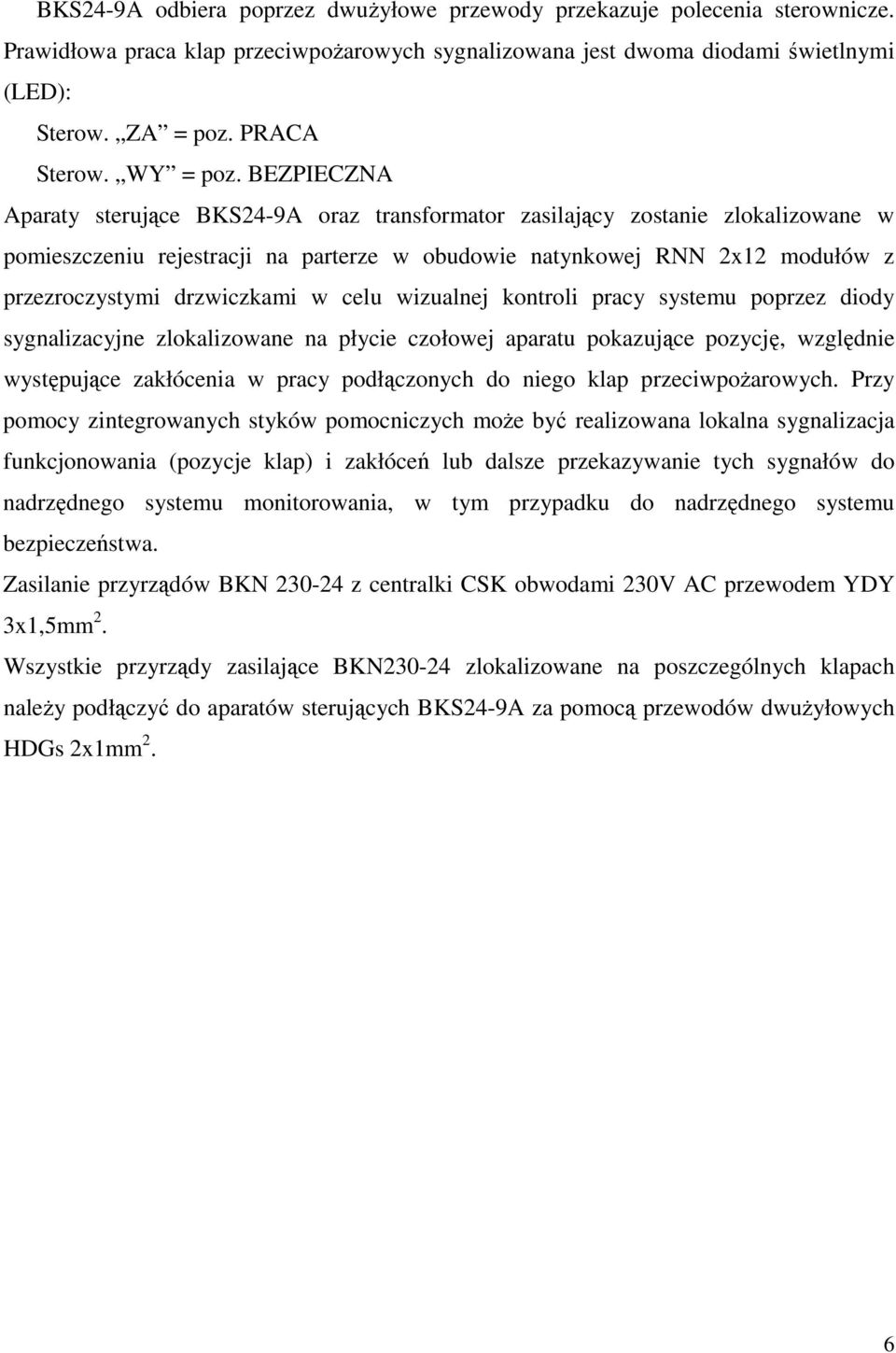

6 BKS24-9A odbiera poprzez dwuŝyłowe przewody przekazuje polecenia sterownicze. Prawidłowa praca klap przeciwpoŝarowych sygnalizowana jest dwoma diodami świetlnymi (LED): Sterow. ZA = poz. PRACA Sterow. WY = poz. BEZPIECZNA Aparaty sterujące BKS24-9A oraz transformator zasilający zostanie zlokalizowane w pomieszczeniu rejestracji na parterze w obudowie natynkowej RNN 2x12 modułów z przezroczystymi drzwiczkami w celu wizualnej kontroli pracy systemu poprzez diody sygnalizacyjne zlokalizowane na płycie czołowej aparatu pokazujące pozycję, względnie występujące zakłócenia w pracy podłączonych do niego klap przeciwpoŝarowych. Przy pomocy zintegrowanych styków pomocniczych moŝe być realizowana lokalna sygnalizacja funkcjonowania (pozycje klap) i zakłóceń lub dalsze przekazywanie tych sygnałów do nadrzędnego systemu monitorowania, w tym przypadku do nadrzędnego systemu bezpieczeństwa. Zasilanie przyrządów BKN z centralki CSK obwodami 230V AC przewodem YDY 3x1,5mm 2. Wszystkie przyrządy zasilające BKN zlokalizowane na poszczególnych klapach naleŝy podłączyć do aparatów sterujących BKS24-9A za pomocą przewodów dwuŝyłowych HDGs 2x1mm 2. 6

BEZPIECZNA Aparaty sterujące BKS24-9A oraz transformator zasilający zostanie zlokalizowane w pomieszczeniu rejestracji na parterze w obudowie natynkowej RNN 2x12 modułów z przezroczystymi drzwiczkami

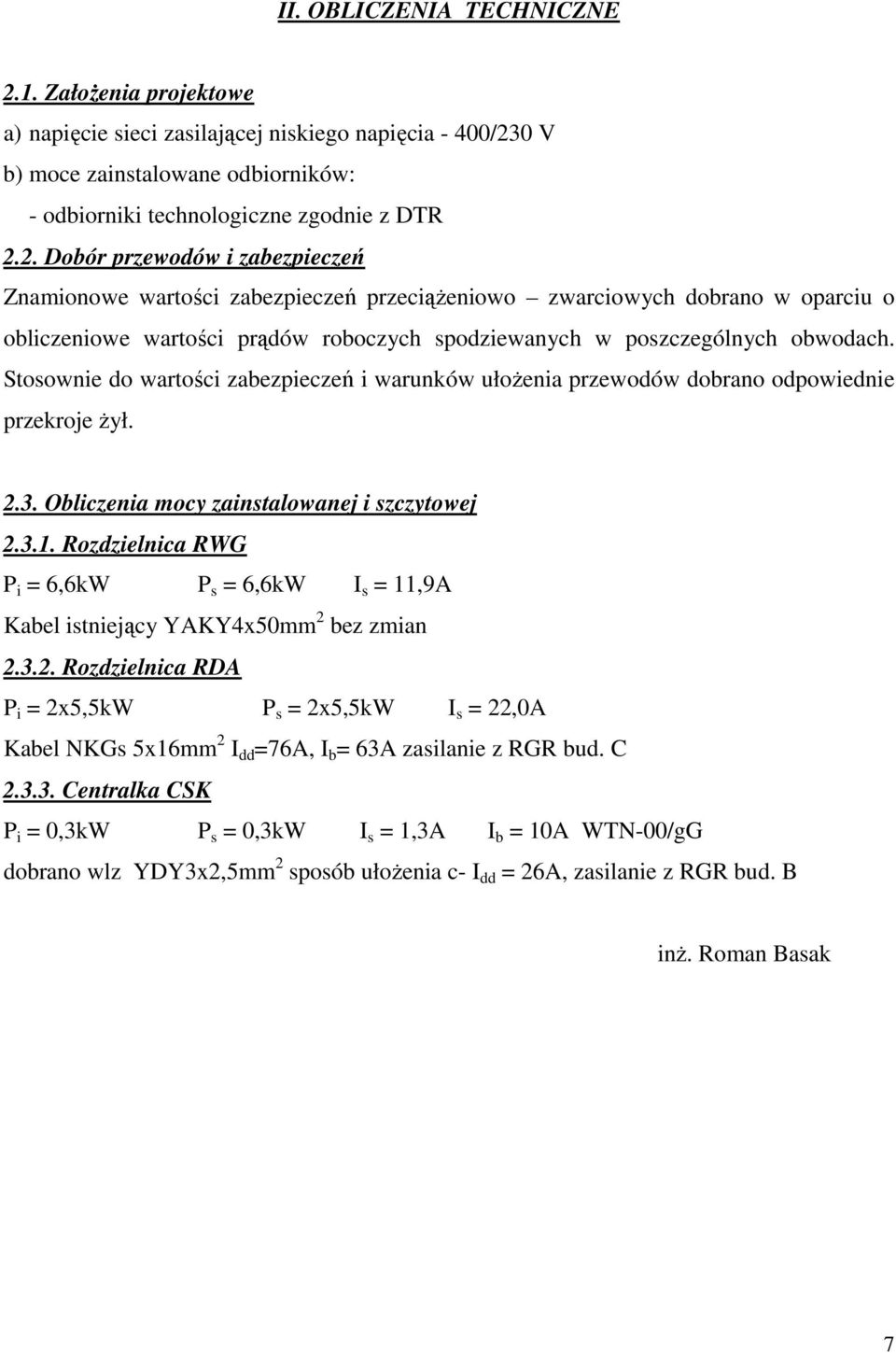

7 II. OBLICZENIA TECHNICZNE 2.1. ZałoŜenia projektowe a) napięcie sieci zasilającej niskiego napięcia - 400/230 V b) moce zainstalowane odbiorników: - odbiorniki technologiczne zgodnie z DTR 2.2. Dobór przewodów i zabezpieczeń Znamionowe wartości zabezpieczeń przeciąŝeniowo zwarciowych dobrano w oparciu o obliczeniowe wartości prądów roboczych spodziewanych w poszczególnych obwodach. Stosownie do wartości zabezpieczeń i warunków ułoŝenia przewodów dobrano odpowiednie przekroje Ŝył Obliczenia mocy zainstalowanej i szczytowej Rozdzielnica RWG P i = 6,6kW P s = 6,6kW I s = 11,9A Kabel istniejący YAKY4x50mm 2 bez zmian Rozdzielnica RDA P i = 2x5,5kW P s = 2x5,5kW I s = 22,0A Kabel NKGs 5x16mm 2 I dd =76A, I b = 63A zasilanie z RGR bud. C Centralka CSK P i = 0,3kW P s = 0,3kW I s = 1,3A I b = 10A WTN-00/gG dobrano wlz YDY3x2,5mm 2 sposób ułoŝenia c- I dd = 26A, zasilanie z RGR bud. B inŝ. Roman Basak 7

0 V b) moce zainstalowane odbiorników: - odbiorniki technologiczne zgodnie z DTR 2.
