2 Projekt wykonawczy Instalacje przeciwpoŝarowe - oddymianie. MontaŜ instalacji teletechnicznych sterowania klapami odymiającymi klatek schodowych K1 i K2. adres budowy: Pacanów ul. Biechowska Inwestor : Gmina Pacanów ul. Radziwiłłówka PACANÓW LP BRANśA IMIĘ I NAZWISKO NR UPRAWNIEŃ DATA PODPIS 1 instalacje teletechniczne inŝ. Jan KAPUŚCIŃSKI 1748/99/U

3 Spis treści 1. Dane ogólne 1.1. Przedmiot projektu 1.2. Inwestor 1.3. Podstawa opracowania projektu 1.4. Zakres rzeczowy 2. Rozwiązania techniczne 2.1. Instalacja sterowania klapami odymiającymi 2.2. Uwagi końcowe 3. Zestawienia materiałów

4 1. Dane ogólne 1.1. Przedmiot projektu Przedmiotem projektu jest wykonanie układu instalacji sterowania oddymianiem klatek schodowych K1 i K2 budynku Urzędu Gminy w Pacanowie zlokalizowanego przy ulicy Biechowskiej Inwestor 1.3. Podstawa opracowania Gmina Pacanów ul. Radziwiłłówka PACANÓW - Zlecenie od Inwestora. - Uzgodnienia międzybranŝowe - Normy i przepisy branŝowe 1.4. Zakres rzeczowy - montaŝ centralki mcr kpl. - montaŝ centralki pogodowej WRS - 2 kpl - montaŝ optycznych czujek dymu DOR-40-8 kpl - montaŝ przycisków ROP - 6 kpl - montaŝ czujnika pogodowego WM1-RS1-2 kpl - wykonanie instalacji kabli YnTKSY mb - wykonanie instalacji przewodów YDY 3x2,5-70 mb

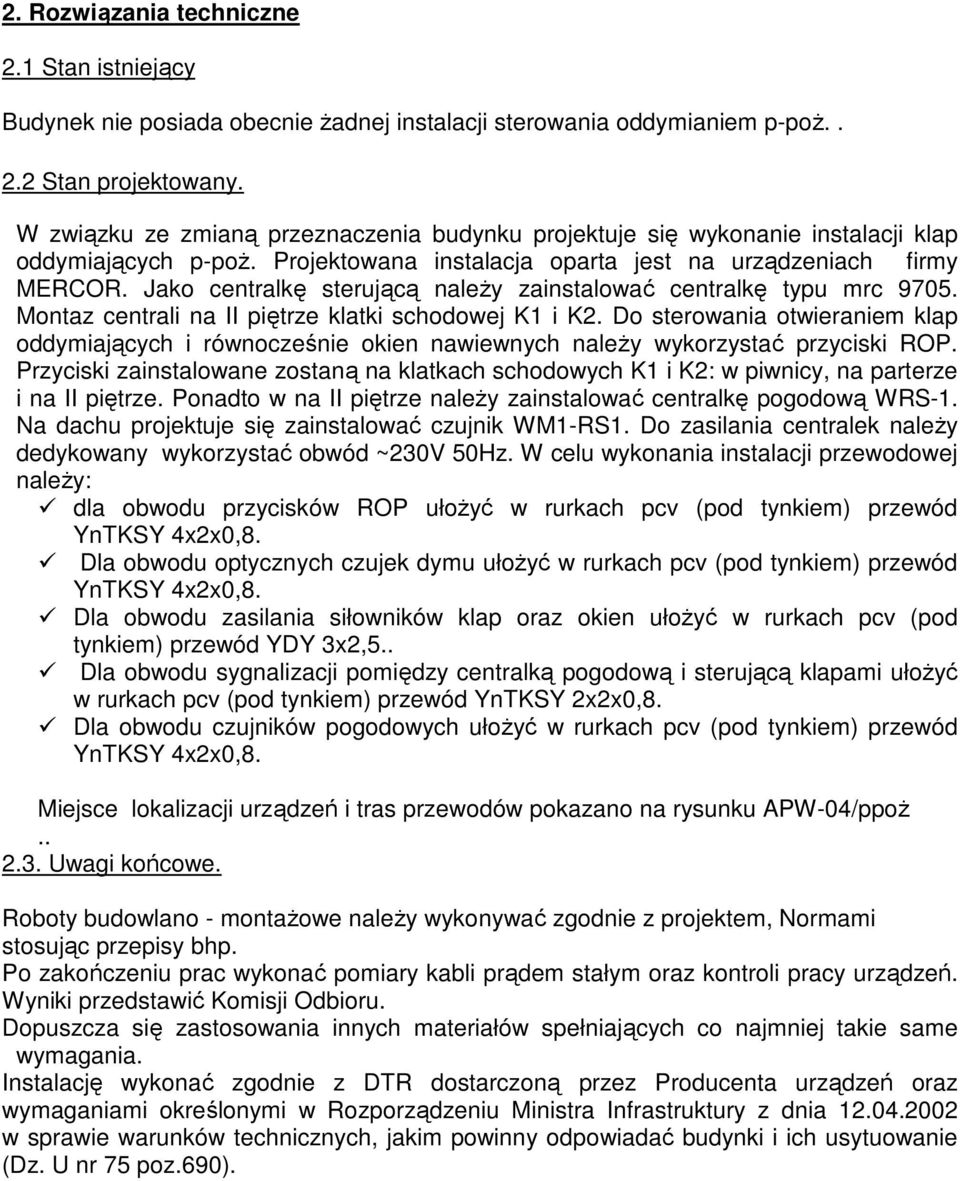

5 2. Rozwiązania techniczne 2.1 Stan istniejący Budynek nie posiada obecnie Ŝadnej instalacji sterowania oddymianiem p-poŝ Stan projektowany. W związku ze zmianą przeznaczenia budynku projektuje się wykonanie instalacji klap oddymiających p-poŝ. Projektowana instalacja oparta jest na urządzeniach firmy MERCOR. Jako centralkę sterującą naleŝy zainstalować centralkę typu mrc Montaz centrali na II piętrze klatki schodowej K1 i K2. Do sterowania otwieraniem klap oddymiających i równocześnie okien nawiewnych naleŝy wykorzystać przyciski ROP. Przyciski zainstalowane zostaną na klatkach schodowych K1 i K2: w piwnicy, na parterze i na II piętrze. Ponadto w na II piętrze naleŝy zainstalować centralkę pogodową WRS-1. Na dachu projektuje się zainstalować czujnik WM1-RS1. Do zasilania centralek naleŝy dedykowany wykorzystać obwód ~230V 50Hz. W celu wykonania instalacji przewodowej naleŝy: dla obwodu przycisków ROP ułoŝyć w rurkach pcv (pod tynkiem) przewód YnTKSY 4x2x0,8. Dla obwodu optycznych czujek dymu ułoŝyć w rurkach pcv (pod tynkiem) przewód YnTKSY 4x2x0,8. Dla obwodu zasilania siłowników klap oraz okien ułoŝyć w rurkach pcv (pod tynkiem) przewód YDY 3x2,5.. Dla obwodu sygnalizacji pomiędzy centralką pogodową i sterującą klapami ułoŝyć w rurkach pcv (pod tynkiem) przewód YnTKSY 2x2x0,8. Dla obwodu czujników pogodowych ułoŝyć w rurkach pcv (pod tynkiem) przewód YnTKSY 4x2x0,8. Miejsce lokalizacji urządzeń i tras przewodów pokazano na rysunku APW-04/ppoŜ Uwagi końcowe. Roboty budowlano - montaŝowe naleŝy wykonywać zgodnie z projektem, Normami stosując przepisy bhp. Po zakończeniu prac wykonać pomiary kabli prądem stałym oraz kontroli pracy urządzeń. Wyniki przedstawić Komisji Odbioru. Dopuszcza się zastosowania innych materiałów spełniających co najmniej takie same wymagania. Instalację wykonać zgodnie z DTR dostarczoną przez Producenta urządzeń oraz wymaganiami określonymi w Rozporządzeniu Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75 poz.690).

6 3. Wykaz podstawowych materiałów Przewód YnTKSY 4x2x0,8 250 mb Przewód YnTKSY 2x2x0,5 15 mb Przewód YDY3x2,5 70 mb centralka mcr kpl centralka pogodowa WRS-1 2 kpl Opytczna czujka dymu DOR-40 8 szt Gniazdo czujki G-40 8 szt Czujnik pogodowy WM1-RS1 2 kpl Switch HP 2650 (Hewlet Packard) 1 kpl Rurka pcv mb

7

8

9

10

11

12

13

14

15 Projekt doboru klap dymowych dla oddymiania klatek schodowych K1 oraz K2 w przebudowywanym budynku ratusza w Pacanowie( róg rynku i ul. Biechowskiej) Wymagania w zakresie ewakuacji Korytarze ewakuacyjne ( zachowano szerokość 1.40 m) prowadzą do dwóch klatek schodowych: K1 i K2. Dojścia ewakuacyjne spełniają wymagania 256 ust. 2 i 3 WT. Drzwi do pomieszczeń (przylegających do drogi ewakuacyjnej) nie zmniejszają szerokości te drogi w świetle. Charakterystyka klatek schodowych Klatki schodowe ewakuacyjne są obudowane, zamykane drzwiami EI30 i wyposaŝone w oddymianie sterowanie automatycznie. Ściany zewnętrzne obudowy w/w klatek schodowych będą spełniać klasę odporności ogniowej wymaganą w 249 ust. 6 oraz 271 WT Podstawa doboru klap dymowych Zaprojektowano oddymianie grawitacyjne klatek schodowych w oparciu o PN-B pkt. 4.1 oraz 6. Dobrano klapy dymowe MCR PROLIGHT PLUS oraz centralki Mercor MCR Obliczenia Klatka schodowa K1: F max =26.27m 2 A cz =26.27x0.05=1.31m 2 - dobrano klapę Mercor MCR PROLIGHT PLUS TYP C150 jednoskrzydłową z podstawą prostą 150x150cm - zgodnie z pkt. 6 w/w PN wymagana powierzchnia napływu powietrza uzupełniającego: (150x150x1.3) 2.9m 2. Wrota o powierzchni 2.95m 2 spełniają w/w wymagania. Sterowanie siłownikiem elektrycznym firmy Mercor sterowanym poprzez centralkę MCR 9705.

16 Klatka schodowa K2: F max =18.73m 2 A cz =18.73x0.05=0.94m 2 - dobrano klapę Mercor MCR PROLIGHT PLUS TYP C125 jednoskrzydłową z podstawą prostą 120x120cm - zgodnie z pkt. 6 w/w PN wymagana powierzchnia napływu powietrza uzupełniającego(120x120x1.3) 1.87m 2. Wrota o powierzchni 1.87m 2 spełniają w/w wymagania. Sterowanie siłownikiem elektrycznym firmy Mercor sterowanym poprzez centralkę MCR Uwagi końcowe. Zgodnie z pkt. 7.0 w/w PN,zastosowano sterowanie klapami i urządzeniami do dopływu powietrza poprzez instalacje sygnalizacji poŝaru wyposaŝoną w czujniki dymu w klatce schodowej. Klapy dymowe posiadają funkcję wyłazu dachowego umoŝliwiającego dostęp na połać dachową. Zasilanie i sterowanie urządzeniami do oddymiania klatek schodowych. Zespoły kablowe stosowane do zasilania i sterowania urządzeń do oddymiania klatek schodowych ( urządzenia słuŝące ochronie ppoŝ. ) spełniać będą wszystkie wymagania 187 ust.3 do ust.6. rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U.nr 75 poz.690 z późniejszymi zmianami ost. zmiana z dnia 12 marca 2009 weszła w Ŝycie dnia Czujniki dymu oraz przyciski ROP umieszczone: piwnica, parter, poddasze. Centralka Merkor MCR 9705 umieszczona na najwyŝszej kondygnacji. inŝ. Stanisław PYTLARZ inŝ. Paweł BOGUSZEWICZ Tomasz KRZEMIŃSKI 2
