1 Przedsiębiorstwo WielobranŜowe Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) NIP Regon sanit.gaz@poczta.onet.pl Inwestor: Samodzielny Publiczny Szpital Kliniczny NR 1 w Lublinie Lublin ul. Staszica 16 PROJEKT BUDOWLANO - WYKONAWCZY Temat: Instalacje słaboprądowe Obiekt: Przebudowa części pomieszczeń budynku H-16 na potrzeby Szpitalnego Oddziału Ratunkowego SPSK Nr1 w Lublinie Adres: SPSK Nr 1 ul. Staszica 16 BranŜa: Elektryczna Funkcja Imię i nazwisko Data Upraw. Bud. Podpis Opracował inŝ. R. Basak /Lb/86 Sprawdził mgr inŝ. W. Dobrzycki /Lb/80 Dyrektor mgr inŝ. S. Kurkiewicz Lublin, czerwiec 2007r.

2 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny 2. Rysunki : - rys. nr 1 - rzut I piętra instalacje słaboprądowe - rys. nr 2 - rzut parteru instalacje słaboprądowe - rys. nr 3 - schemat logicznej sieci komputerowej - rys. nr 4 - schemat instalacji telefonicznej - rys. nr 5 - schemat instalacji przyzywowej - rys. nr 6 - schemat instalacji przyzywowej - rys. nr 7 - schemat instalacji przyzywowej - rys. nr 8 - schemat sygnalizacji gazów medycznych

3 1. OPIS TECHNICZNY do projektu instalacji słaboprądowych w przebudowywanych pomieszczeniach budynku H-16 na potrzeby Szpitalnego Oddziału Ratunkowego SPSK Nr 1 w Lublinie ul. Staszica Podstawa opracowania dokumentacji - umowa z Inwestorem - rzuty budowlane w skali 1:50 i 1 : projekty techniczno - technologiczne - wytyczne projektowania instalacji i urządzeń elektr. w szpitalach ogólnych część II Instalacje elektroenergetyczne wewnętrzne - oprac. Biura Studiów i Projektów SłuŜby Zdrowia w Warszawie - uzgodnienia z Inwestorem - uzgodnienia branŝowe - normy i przepisy związane z tematem 1.2. Przedmiot opracowania Przedmiotem niniejszego opracowania są instalacje słaboprądowe w przebudowywanych pomieszczeniach budynku H-16 na potrzeby Szpitalnego Oddziału Ratunkowego SPSK Nr 1 w Lublinie ul. Staszica 16. Przebudowywane pomieszczenia znajdują się na I piętrze szpitala Zakres opracowania Projekt obejmuje następujące instalacje: - instalacja telefoniczna - instalacja komputerowa - instalacja przyzywowa - instalacja sygnalizacji gazów medycznych 1.4. Instalacja telefoniczna wewnętrzna Instalację telefoniczną przewidziano w pomieszczeniach funkcyjnych i stanowiskach pielęgniarskich w salach łóŝkowych. Instalacja wykonana będzie przewodami YTKSY

4 2x2x0,5 w rurkach instalacyjnych RKLG 15 p/t. W korytarzu przewody układać na korytkach nad sufitem podwieszonym. Gniazda telefoniczne p/t typu RJ 12 np. POLO Regina instalować w zestawach z gniazdami komputerowymi i elektrycznymi. Przewody wyprowadzone będą z istniejącej przełącznicy telefonicznej znajdującej się na parterze w pom. nr Instalacja komputerowa Lokalną siecią komputerową (LAN) objęto pokoje funkcyjne oraz stanowiska pielęgniarek salach łóŝkowych. Sieć zaprojektowano w oparciu o istniejący punkt dystrybucyjny znajdujący się na parterze. Przewód UTP 4x2x0,5 kat. 5e w do poszczególnych gniazd układany będzie w rurkach RKLG 15 w wykutych bruzdach pod tynkiem. W korytarzu przewody układać na korytkach nad sufitem podwieszonym. Na stanowiskach przewidziano gniazda komputerowe MOLEX RJ 45 kat. 5e POLO Regina. Gniazda instalować w zestawach z gniazdami telefonicznymi, DATA i ogólnymi. Dodatkowo w salach łóŝkowych przewidziano wewnętrzną sieć od poszczególnych łóŝek do punktu rozdzielczego na stanowisku pielęgniarskim. Przewód UTP 4x2x0,5 kat. 5e w RKLG15 gniazda RJ-45kat. 5e Instalacja przyzywowa optyczno akustyczna Instalację przyzywową przewiduje się w salach chorych oraz sanitariatach dla pacjentów. Przewiduje się sygnalizację optyczno akustyczną w oparciu o system Ensto. Sygnalizacja wzywania pielęgniarki: 1. Do sali chorych: Przycisk gruszkowy zainstalowany przy kaŝdym łóŝku powoduje zadziałanie sygnału akustycznego w dyŝurce wraz zapaleniem się lampki informującej o nr sali, z której nastąpiło wezwanie. Jednocześnie zapala się lampka nad łóŝkiem, z którego pochodzi sygnał i czerwona lampka kierunkowa nad wejściem do sali. 2. Do pomieszczeń sanitarnych: Przycisk pociągowy zainstalowany w pomieszczeniu powoduje zadziałanie sygnału akustycznego w dyŝurce wraz z zapaleniem się lampki z nr pomieszczenia, z którego nastąpiło wezwanie. Jednocześnie zapala się lampka uspokajająca w przycisku wzywania i czerwona lampka kierunkowa nad wejściem do pomieszczenia.

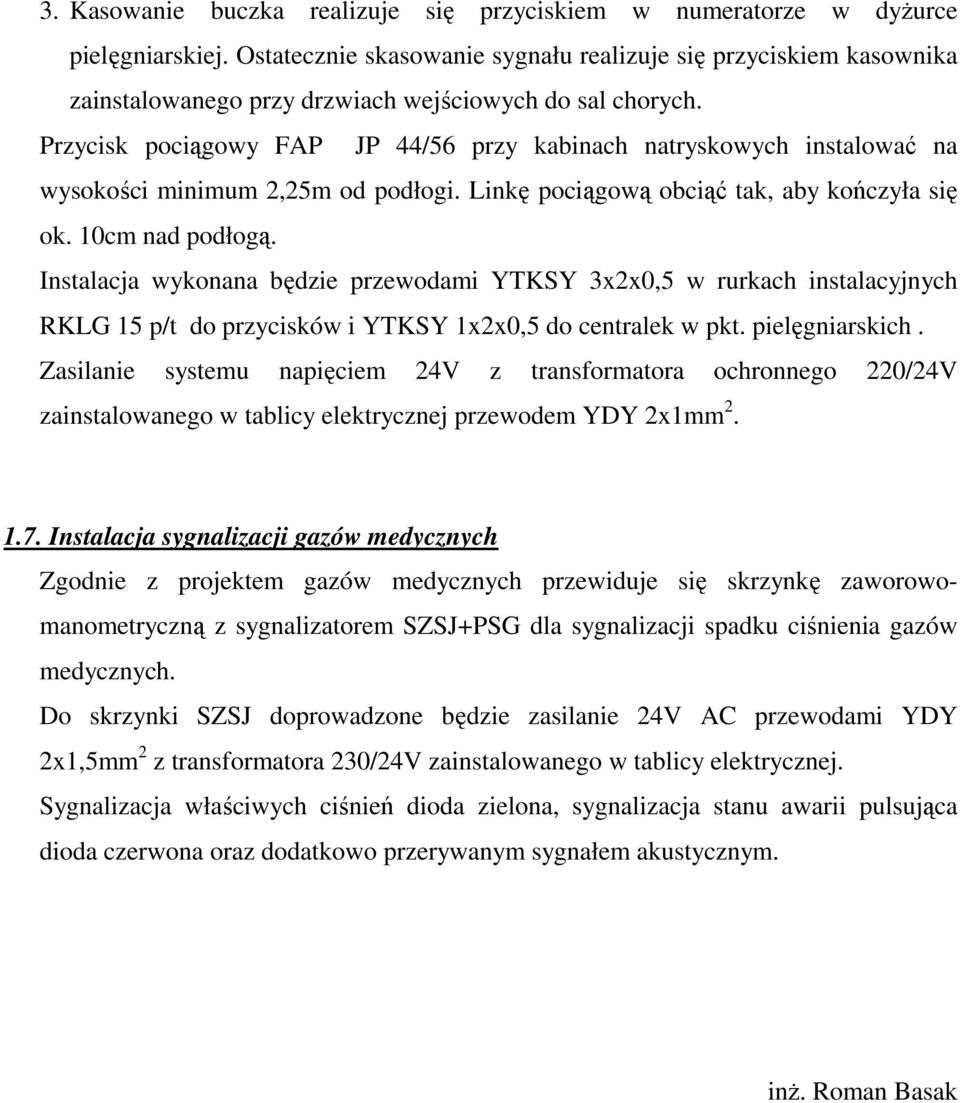

5 3. Kasowanie buczka realizuje się przyciskiem w numeratorze w dyŝurce pielęgniarskiej. Ostatecznie skasowanie sygnału realizuje się przyciskiem kasownika zainstalowanego przy drzwiach wejściowych do sal chorych. Przycisk pociągowy FAP JP 44/56 przy kabinach natryskowych instalować na wysokości minimum 2,25m od podłogi. Linkę pociągową obciąć tak, aby kończyła się ok. 10cm nad podłogą. Instalacja wykonana będzie przewodami YTKSY 3x2x0,5 w rurkach instalacyjnych RKLG 15 p/t do przycisków i YTKSY 1x2x0,5 do centralek w pkt. pielęgniarskich. Zasilanie systemu napięciem 24V z transformatora ochronnego 220/24V zainstalowanego w tablicy elektrycznej przewodem YDY 2x1mm Instalacja sygnalizacji gazów medycznych Zgodnie z projektem gazów medycznych przewiduje się skrzynkę zaworowomanometryczną z sygnalizatorem SZSJ+PSG dla sygnalizacji spadku ciśnienia gazów medycznych. Do skrzynki SZSJ doprowadzone będzie zasilanie 24V AC przewodami YDY 2x1,5mm 2 z transformatora 230/24V zainstalowanego w tablicy elektrycznej. Sygnalizacja właściwych ciśnień dioda zielona, sygnalizacja stanu awarii pulsująca dioda czerwona oraz dodatkowo przerywanym sygnałem akustycznym. inŝ. Roman Basak
