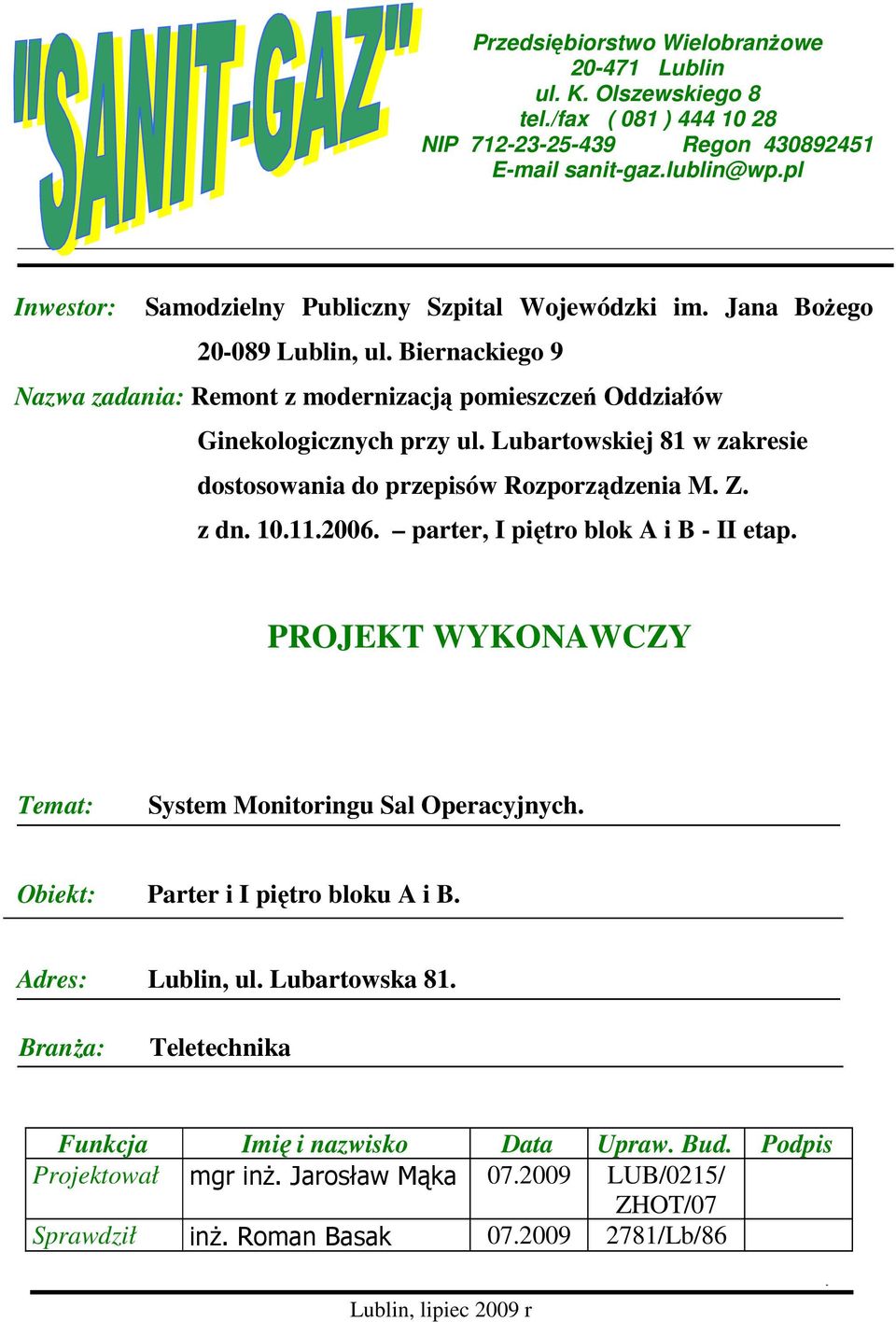

1 Przedsiębiorstwo WielobranŜowe Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) NIP Regon sanit-gaz.lublin@wp.pl Inwestor: Samodzielny Publiczny Szpital Wojewódzki im. Jana BoŜego Lublin, ul. Biernackiego 9 Nazwa zadania: Remont z modernizacją pomieszczeń Oddziałów Ginekologicznych przy ul. Lubartowskiej 81 w zakresie dostosowania do przepisów Rozporządzenia M. Z. z dn parter, I piętro blok A i B - II etap. PROJEKT WYKONAWCZY Temat: System Monitoringu Sal Operacyjnych. Obiekt: Parter i I piętro bloku A i B. Adres: Lublin, ul. Lubartowska 81. BranŜa: Teletechnika Funkcja Imię i nazwisko Data Upraw. Bud. Podpis Projektował mgr inŝ. Jarosław Mąka LUB/0215/ ZHOT/07 Sprawdził inŝ. Roman Basak /Lb/86 Lublin, lipiec 2009 r

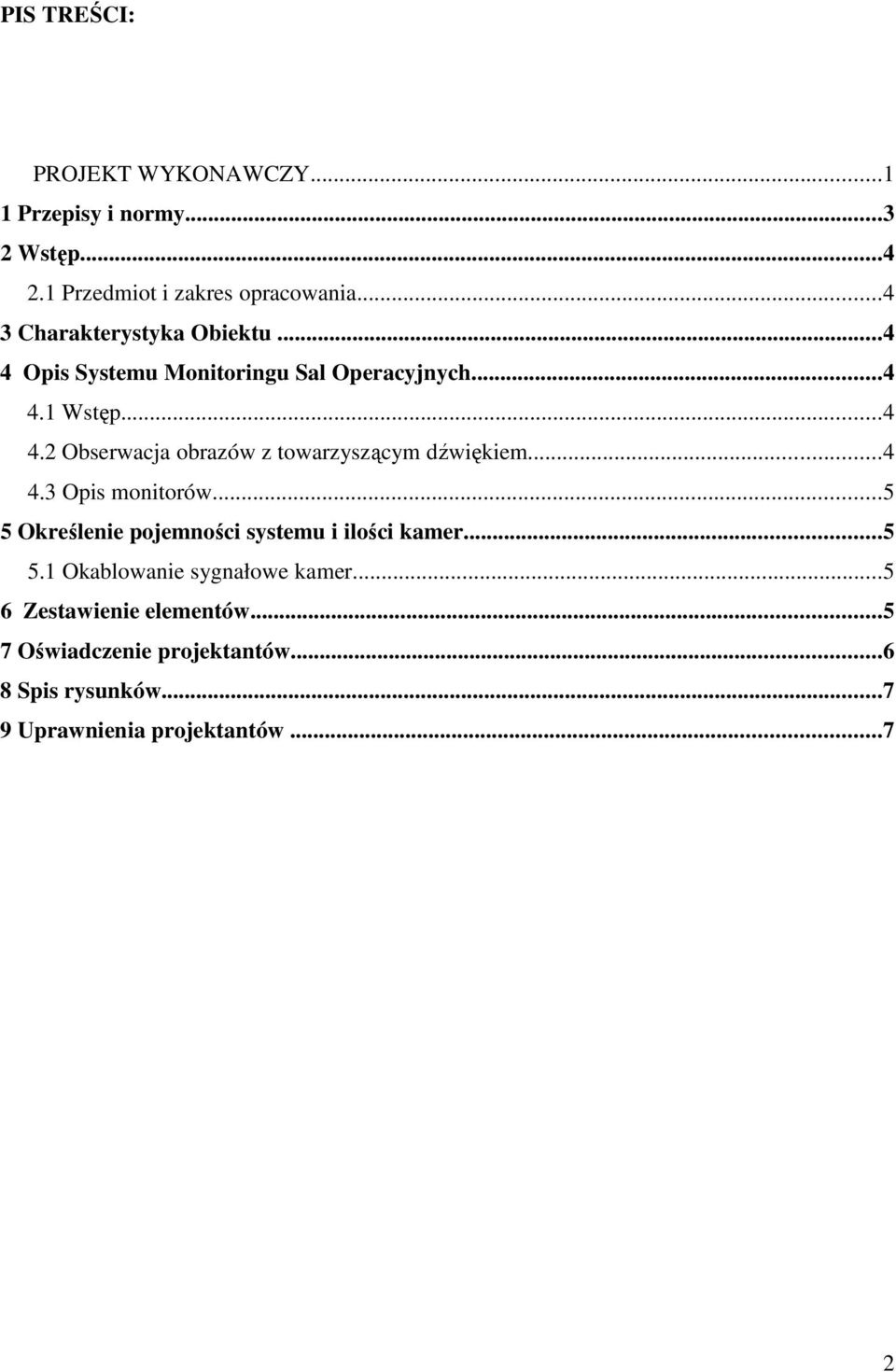

2 PIS TREŚCI: PROJEKT WYKONAWCZY Przepisy i normy Wstęp Przedmiot i zakres opracowania Charakterystyka Obiektu Opis Systemu Monitoringu Sal Operacyjnych Wstęp Obserwacja obrazów z towarzyszącym dźwiękiem Opis monitorów Określenie pojemności systemu i ilości kamer Okablowanie sygnałowe kamer Zestawienie elementów Oświadczenie projektantów Spis rysunków Uprawnienia projektantów...7 2

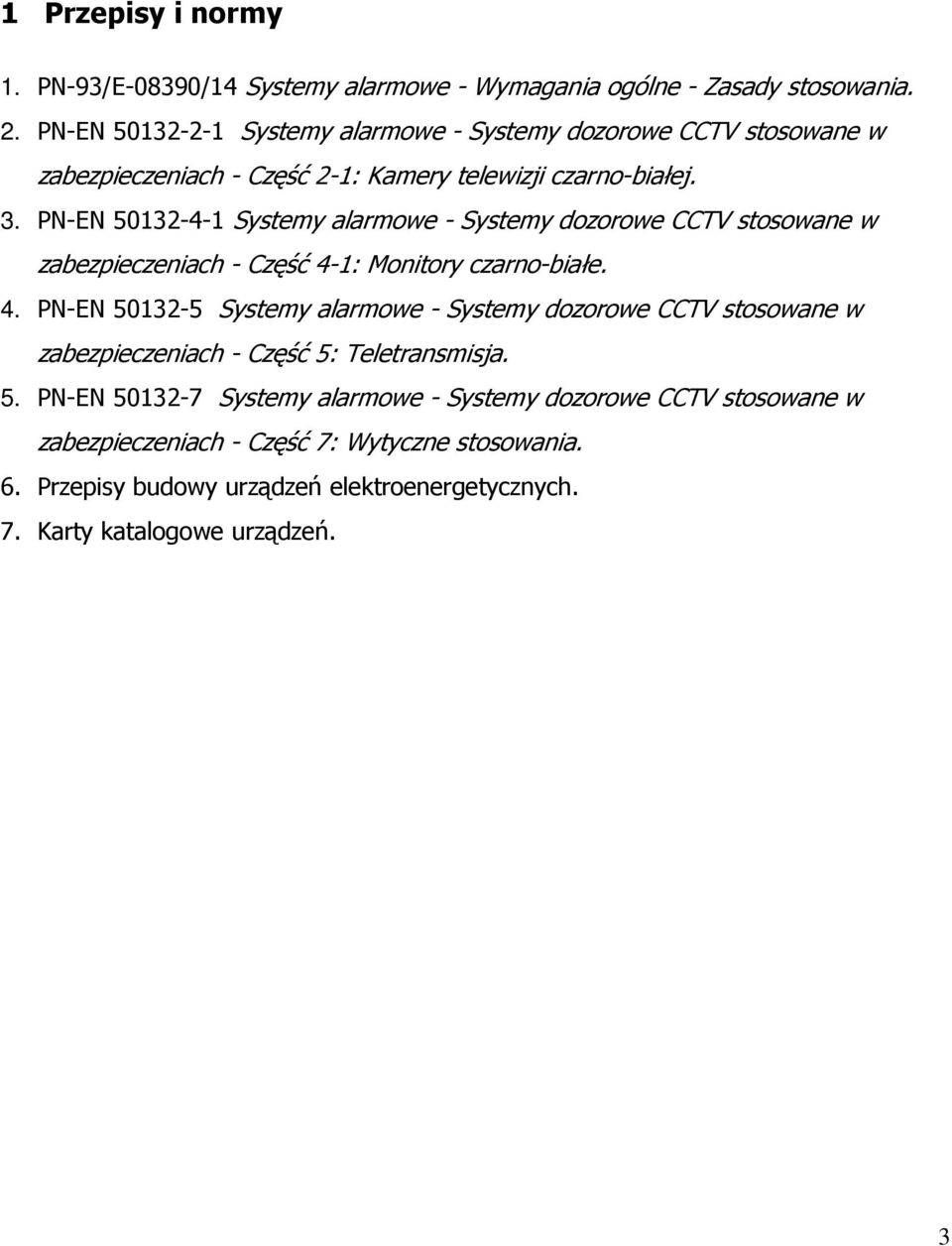

3 1 Przepisy i normy 1. PN-93/E-08390/14 Systemy alarmowe - Wymagania ogólne - Zasady stosowania. 2. PN-EN Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach - Część 2-1: Kamery telewizji czarno-białej. 3. PN-EN Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach - Część 4-1: Monitory czarno-białe. 4. PN-EN Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach - Część 5: Teletransmisja. 5. PN-EN Systemy alarmowe - Systemy dozorowe CCTV stosowane w zabezpieczeniach - Część 7: Wytyczne stosowania. 6. Przepisy budowy urządzeń elektroenergetycznych. 7. Karty katalogowe urządzeń. 3

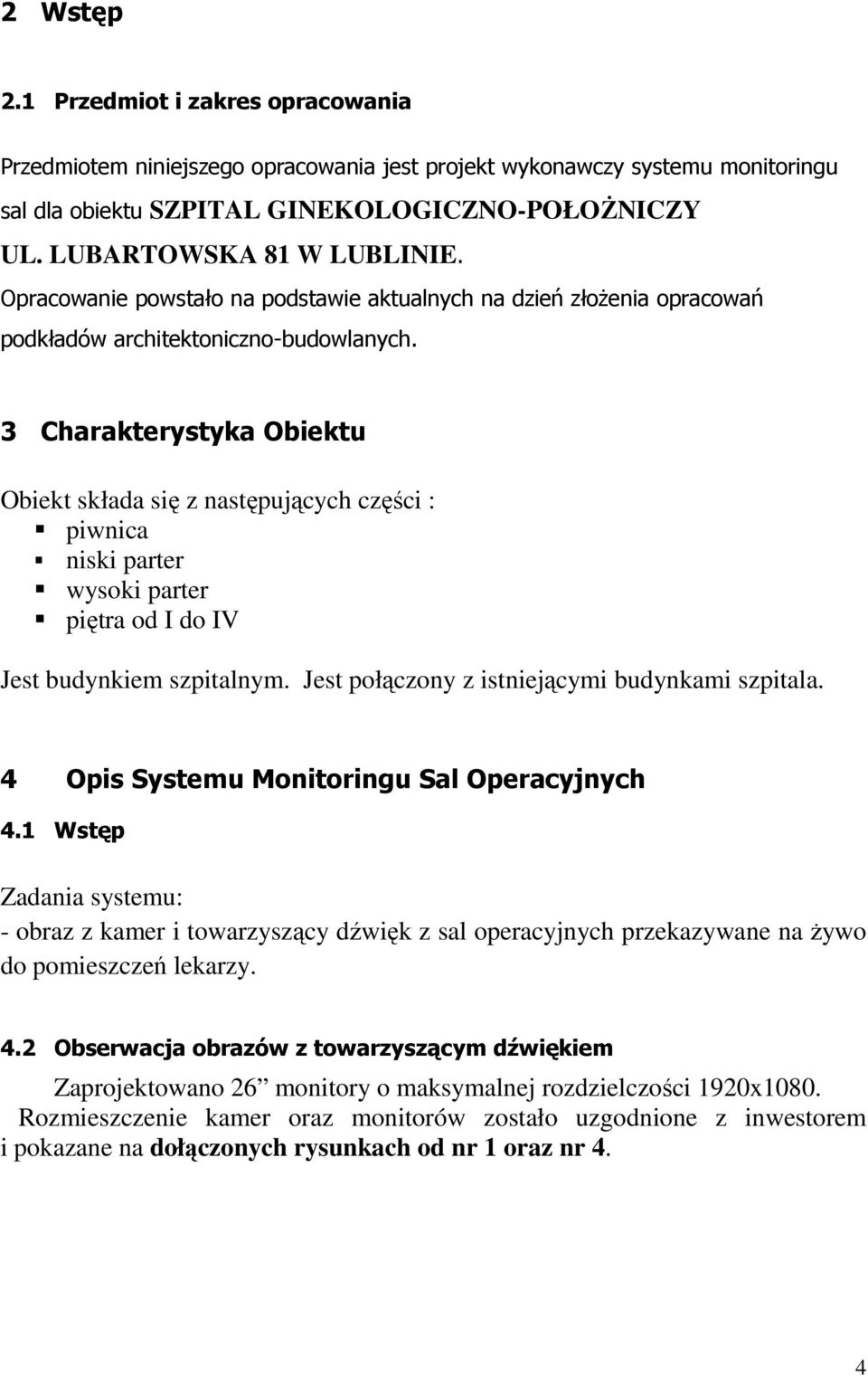

4 2 Wstęp 2.1 Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy systemu monitoringu sal dla obiektu SZPITAL GINEKOLOGICZNO-POŁOśNICZY UL. LUBARTOWSKA 81 W LUBLINIE. Opracowanie powstało na podstawie aktualnych na dzień złoŝenia opracowań podkładów architektoniczno-budowlanych. 3 Charakterystyka Obiektu Obiekt składa się z następujących części : piwnica niski parter wysoki parter piętra od I do IV Jest budynkiem szpitalnym. Jest połączony z istniejącymi budynkami szpitala. 4 Opis Systemu Monitoringu Sal Operacyjnych 4.1 Wstęp Zadania systemu: - obraz z kamer i towarzyszący dźwięk z sal operacyjnych przekazywane na Ŝywo do pomieszczeń lekarzy. 4.2 Obserwacja obrazów z towarzyszącym dźwiękiem Zaprojektowano 26 monitory o maksymalnej rozdzielczości 1920x1080. Rozmieszczenie kamer oraz monitorów zostało uzgodnione z inwestorem i pokazane na dołączonych rysunkach od nr 1 oraz nr 4. 4

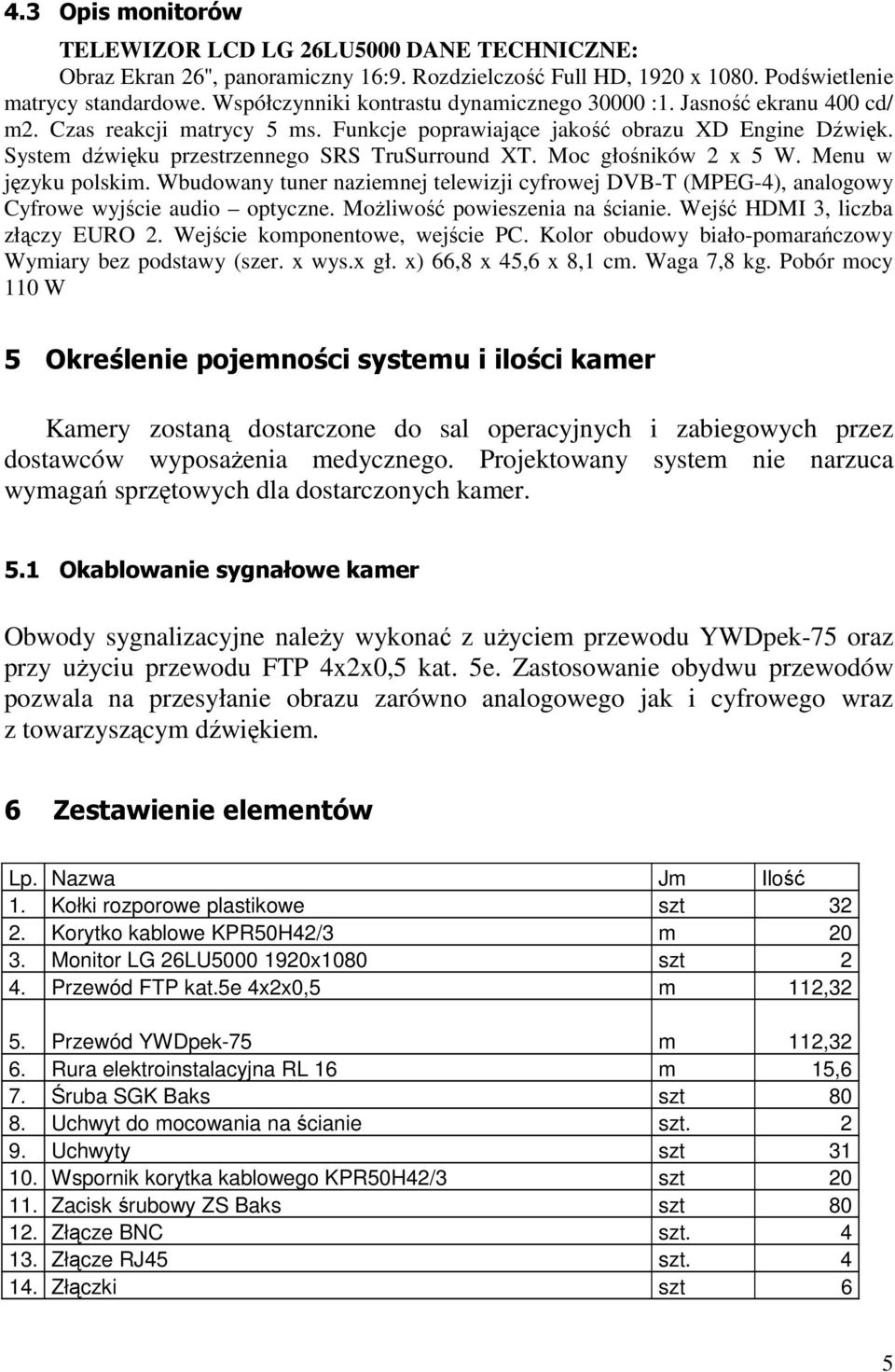

5 4.3 Opis monitorów TELEWIZOR LCD LG 26LU5000 DANE TECHNICZNE: Obraz Ekran 26'', panoramiczny 16:9. Rozdzielczość Full HD, 1920 x Podświetlenie matrycy standardowe. Współczynniki kontrastu dynamicznego :1. Jasność ekranu 400 cd/ m2. Czas reakcji matrycy 5 ms. Funkcje poprawiające jakość obrazu XD Engine Dźwięk. System dźwięku przestrzennego SRS TruSurround XT. Moc głośników 2 x 5 W. Menu w języku polskim. Wbudowany tuner naziemnej telewizji cyfrowej DVB-T (MPEG-4), analogowy Cyfrowe wyjście audio optyczne. MoŜliwość powieszenia na ścianie. Wejść HDMI 3, liczba złączy EURO 2. Wejście komponentowe, wejście PC. Kolor obudowy biało-pomarańczowy Wymiary bez podstawy (szer. x wys.x gł. x) 66,8 x 45,6 x 8,1 cm. Waga 7,8 kg. Pobór mocy 110 W 5 Określenie pojemności systemu i ilości kamer Kamery zostaną dostarczone do sal operacyjnych i zabiegowych przez dostawców wyposaŝenia medycznego. Projektowany system nie narzuca wymagań sprzętowych dla dostarczonych kamer. 5.1 Okablowanie sygnałowe kamer Obwody sygnalizacyjne naleŝy wykonać z uŝyciem przewodu YWDpek-75 oraz przy uŝyciu przewodu FTP 4x2x0,5 kat. 5e. Zastosowanie obydwu przewodów pozwala na przesyłanie obrazu zarówno analogowego jak i cyfrowego wraz z towarzyszącym dźwiękiem. 6 Zestawienie elementów Lp. Nazwa Jm Ilość 1. Kołki rozporowe plastikowe szt Korytko kablowe KPR50H42/3 m Monitor LG 26LU x1080 szt 2 4. Przewód FTP kat.5e 4x2x0,5 m 112,32 5. Przewód YWDpek-75 m 112,32 6. Rura elektroinstalacyjna RL 16 m 15,6 7. Śruba SGK Baks szt Uchwyt do mocowania na ścianie szt Uchwyty szt Wspornik korytka kablowego KPR50H42/3 szt Zacisk śrubowy ZS Baks szt Złącze BNC szt Złącze RJ45 szt Złączki szt 6 5

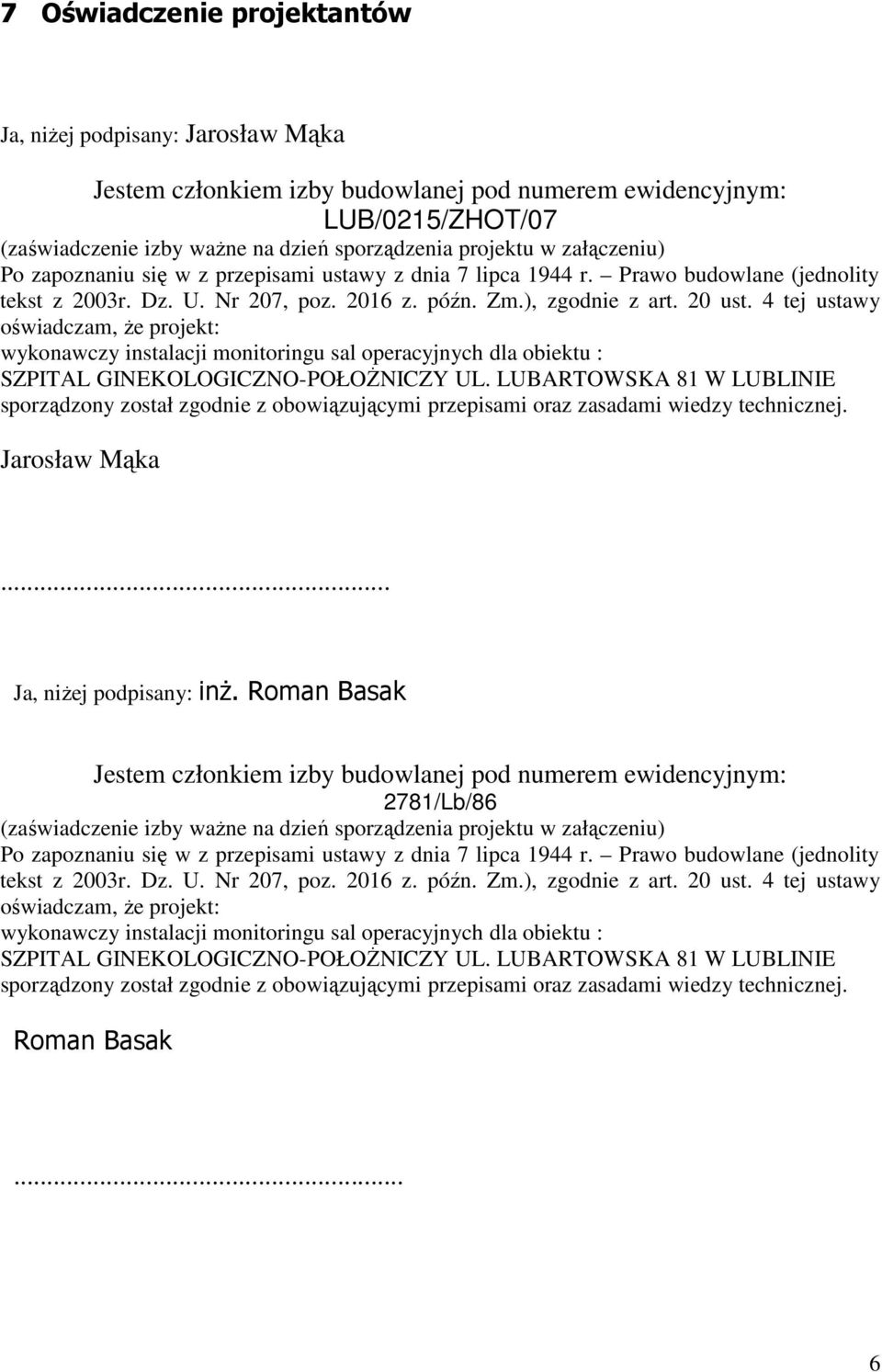

6 7 Oświadczenie projektantów Ja, niŝej podpisany: Jarosław Mąka Jestem członkiem izby budowlanej pod numerem ewidencyjnym: LUB/0215/ZHOT/07 (zaświadczenie izby waŝne na dzień sporządzenia projektu w załączeniu) Po zapoznaniu się w z przepisami ustawy z dnia 7 lipca 1944 r. Prawo budowlane (jednolity tekst z 2003r. Dz. U. Nr 207, poz z. późn. Zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, Ŝe projekt: wykonawczy instalacji monitoringu sal operacyjnych dla obiektu : SZPITAL GINEKOLOGICZNO-POŁOśNICZY UL. LUBARTOWSKA 81 W LUBLINIE sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Jarosław Mąka... Ja, niŝej podpisany: inŝ. Roman Basak Jestem członkiem izby budowlanej pod numerem ewidencyjnym: 2781/Lb/86 (zaświadczenie izby waŝne na dzień sporządzenia projektu w załączeniu) Po zapoznaniu się w z przepisami ustawy z dnia 7 lipca 1944 r. Prawo budowlane (jednolity tekst z 2003r. Dz. U. Nr 207, poz z. późn. Zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, Ŝe projekt: wykonawczy instalacji monitoringu sal operacyjnych dla obiektu : SZPITAL GINEKOLOGICZNO-POŁOśNICZY UL. LUBARTOWSKA 81 W LUBLINIE sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Roman Basak... 6

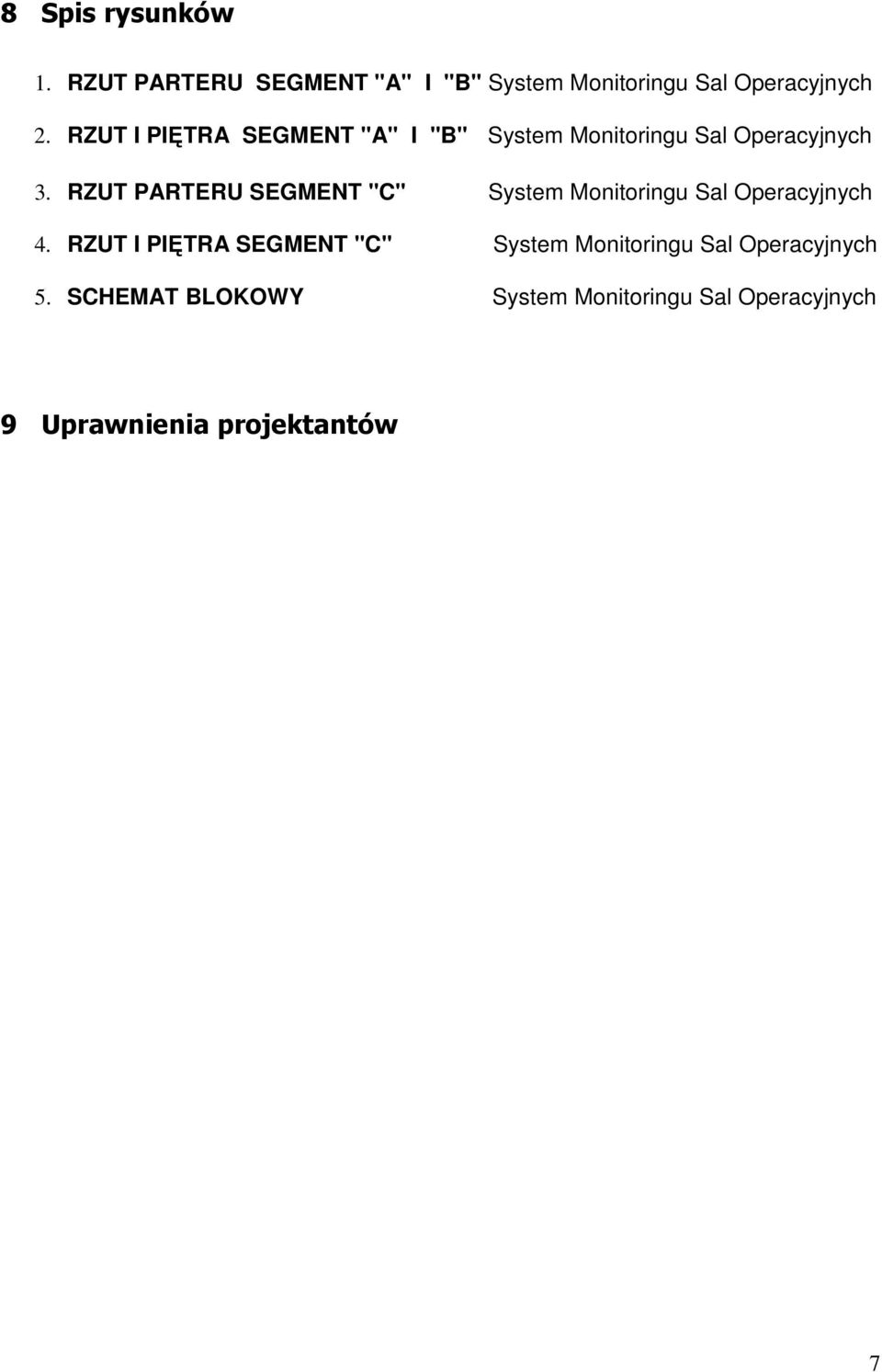

7 8 Spis rysunków 1. RZUT PARTERU SEGMENT "A" I "B" System Monitoringu Sal Operacyjnych 2. RZUT I PIĘTRA SEGMENT "A" I "B" System Monitoringu Sal Operacyjnych 3. RZUT PARTERU SEGMENT "C" System Monitoringu Sal Operacyjnych 4. RZUT I PIĘTRA SEGMENT "C" System Monitoringu Sal Operacyjnych 5. SCHEMAT BLOKOWY System Monitoringu Sal Operacyjnych 9 Uprawnienia projektantów 7
