1 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny 2. Obliczenia techniczne. 3 Rysunki : - rys. nr 1 - rzut pomieszczenia RGNN-B bud. B 1:100 - rys. nr 2 - rzut pomieszczenia RGNN-C bud. C 1:100 - rys. nr 3 - schemat RGNN-B bud. B - rys. nr 4 - schemat RGNN-C bud. C - rys. nr 5 - elewacje RGNN-B bud. B - rys. nr 6 - elewacje RGNN-C bud. C 1. OPIS TECHNICZNY 1

nr 2 - rzut pomieszczenia RGNN-C bud. C 1:100 - rys. nr 3 - schemat RGNN-B bud. B - rys.

2 do projektu wykonawczego wymiany rozdzielnic głównych niskiego napięcia w bloku B i C na terenie SPSzW przy ul. Lubartowskiej 81 w Lublinie Podstawa opracowania dokumentacji - umowa z Inwestorem - rzuty budowlane w skali 1 : projekty techniczno - technologiczne - wytyczne projektowania instalacji i urządzeń elektr. w szpitalach ogólnych część II Instalacje elektroenergetyczne wewnętrzne - oprac. Biura Studiów i Projektów Służby Zdrowia w Warszawie - rozporządzenie Ministra Zdrowia - uzgodnienia z Inwestorem - uzgodnienia branżowe - normy i przepisy związane z tematem 1.2. Przedmiot opracowania Przedmiotem niniejszego opracowania jest wymiana rozdzielnic głównych niskiego napięcia w blokach B i C w związku z remontem i modernizacją pomieszczeń bloku B i C niski parter, II, III, IV piętro Oddziałów Ginekologicznych Szpitala na terenie SPSW przy ul. Lubartowskiej 81 w Lublinie Zasilanie, pomiar energii Zasilanie rozdzielnic głównych odbywa się liniami kablowymi niskiego napięcia wyprowadzonymi z rozdzielnicy głównej stacji transformatorowej. Zasilanie rozdzielnic głównych niskiego napięcia odbywa się dwoma kablami nierezerwowanymi z sekcji 1 i 2 transformatorów T-1 i T-2, kablem rezerwowanym z sekcji rezerwowanej rozdzielnicy głównej stacji trafo (agregat prądotwórczy z rozruchem ręcznym) oraz kablem rezerwowanym z rozdzielnicy agregatorni (agregat prądotwórczy z samostartem obecnie nieczynny) Rozdzielnice główne znajdują się w wydzielonych pomieszczeniach na poziomie niskiego parteru. Pomiar energii elektrycznej istniejący centralny w rozdzielnicy głównej stacji transformatorowej. Przy projektowaniu wymiany kablowych linii zasilających, przebudowy rozdzielnicy głównej stacji transformatorowej, wymiany 2

w szpitalach ogólnych część II Instalacje elektroenergetyczne wewnętrzne - oprac.

3 agregatu prądotwórczego, linii kablowych zasilającej i sterowniczej do agregatu należy uwzględnić niniejszy projekt zwłaszcza układy SZR Charakterystyka elektroenergetyczna budynki B i C łącznie Odbiorniki kat. III - nierezerwowane: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 218,6kW - moc szczytowa P s = 134,0kW - współczynnik jednoczesności k j = 0,61 - układ sieci TN - system ochrony samoczynne wyłączenie zasilania Odbiorniki kat. II rezerwowane z agregatu: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 292,0kW - moc szczytowa P s = 172,0kW - współczynnik jednoczesności k j = 0,59 - układ sieci TN - system ochrony samoczynne wyłączenie zasilania Odbiorniki kategorii I, II i III RG-N i RG-R łącznie - napięcie zasilania U = 400/230V - moc zainstalowana P i = 510,6kW - moc szczytowa P s = 306,0kW - współczynnik jednoczesności k j = 0,6 - układ sieci TN - system ochrony samoczynne wyłączenie zasilania 1.5. Rozdzielnice główne RGNN bud. B i C Rozdzielnice główne zostaną zainstalowane na poziomie niskiego parteru w istniejących wydzielonych pomieszczeniach poszczególnych budynków. Projektuje się układ rozdzielnic z podziałem na 2 części : - część nierezerwowana RG-N ( sekcja I ) zasilająca odbiory nierezerwowane - część rezerwowana RG-R ( sekcja II ) zasilająca odbiory rezerwowane z agregatu 3

III - nierezerwowane: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 218,6kW - moc szczytowa P s = 134,0kW - współczynnik jednoczesności k j = 0,61 - układ sieci TN - system ochrony

4 Zasilanie części nierezerwowanej RG-N ( sekcja I ) istniejącymi kablami z rozdzielnicy głównej stacji transformatorowej z sekcji nierezerwowanych. Zasilanie części rezerwowanej RG-R ( sekcja II ) istniejącym kablem z rozdzielnicy głównej stacji transformatorowej z sekcji rezerwowanych. W obydwu częściach rozdzielnicy przewidziano układy SZR oparte na wyłącznikach mocy z blokadą mechaniczną. Rozdzielnice główne RGNN-B i RGNN-C zaprojektowano jako przyścienne w oparciu o typowe rozdzielnice produkcji firmy MOELLER lub równoważne: - część nierezerwowana RG-N ( sekcja I ) typu - część rezerwowana RG-R ( sekcja II ) typu Obydwie części rozdzielnicy zostaną ustawione na kanale przewidzianym w pomieszczeniu rozdzielni. W celu ułatwienia transportu i montażu rozdzielnica winna być dostarczona jako osobne szafy i skręcona na miejscu. Dane techniczne rozdzielnic typu : - napięcie znamionowe izolacji - AC 690 V - częstotliwość znamionowa - 50 Hz - prąd znamionowy szyn zbiorczych - do 4000A - wysokość / głębokość szaf mm /400/500 mm - stopień ochrony - IP klasa ochronności - I ( z przewodem ochronnym ) Drzwi do pomieszczenia rozdzielni głównej o odporności ogniowej EI 60 winny być otwierane na zewnątrz. Zamknięcie drzwi od zewnątrz na klucz ; od wewnątrz tylko na klamkę. W pomieszczeniu rozdzielni głównej budynku B wykonana jest podmurówka pod rozdzielnicę o głębokości 18cm i szer. 38cm. W budynku C wykonany jest kanał kablowy o szerokości 50 cm i głębokości 60cm. Szerokość kanałów kablowych dostosowana będzie do nowych rozdzielnic poprzez obramowanie kątownikiem stalowym. Poza szafami rozdzielnic kanały należy przykryć zdejmowanymi płytami z blachy ryflowanej Zagadnienia BHP i p.poż. 4

W obydwu częściach rozdzielnicy przewidziano układy SZR oparte na wyłącznikach mocy z blokadą mechaniczną.

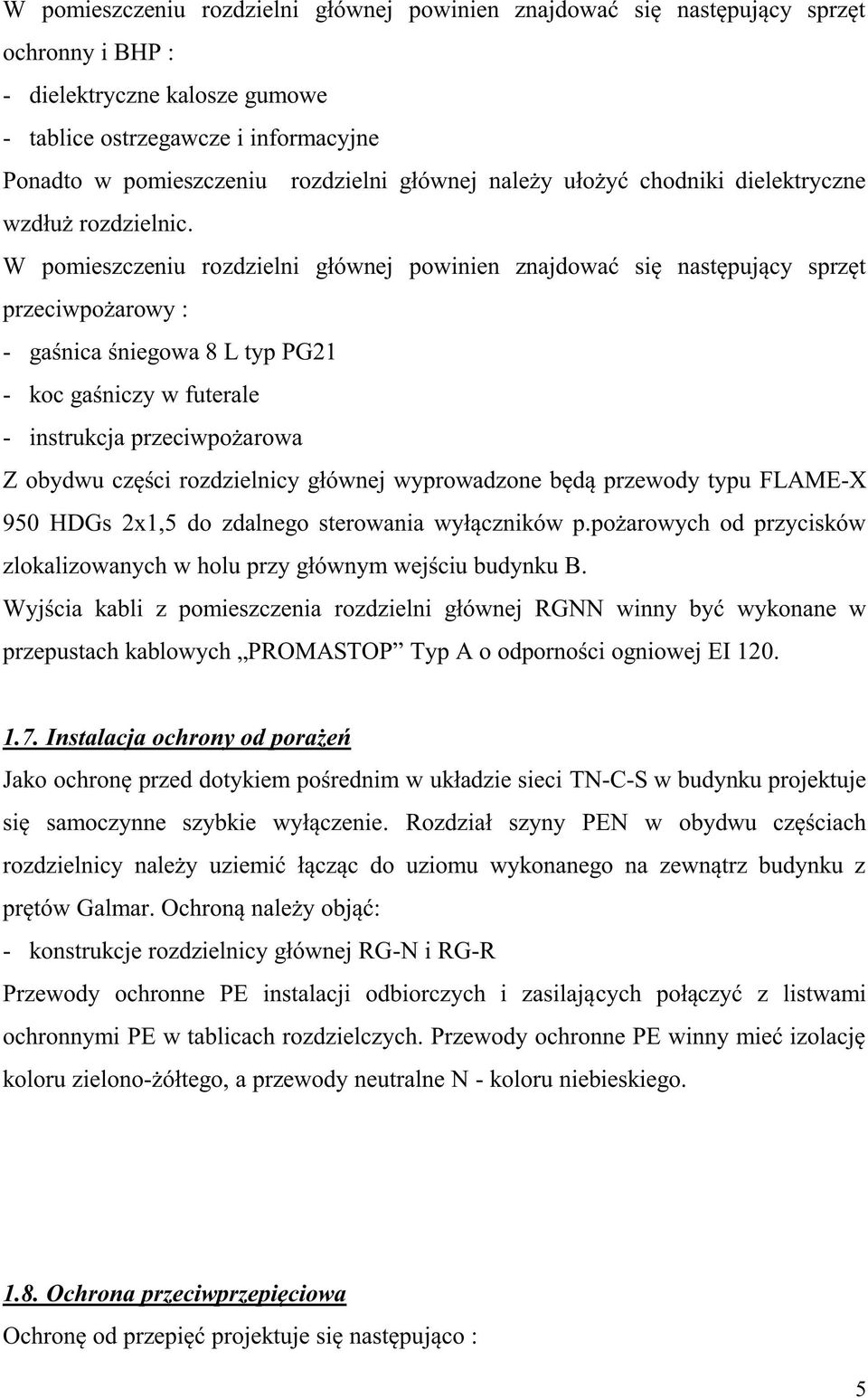

5 W pomieszczeniu rozdzielni głównej powinien znajdować się następujący sprzęt ochronny i BHP : - dielektryczne kalosze gumowe - tablice ostrzegawcze i informacyjne Ponadto w pomieszczeniu rozdzielni głównej należy ułożyć chodniki dielektryczne wzdłuż rozdzielnic. W pomieszczeniu rozdzielni głównej powinien znajdować się następujący sprzęt przeciwpożarowy : - gaśnica śniegowa 8 L typ PG21 - koc gaśniczy w futerale - instrukcja przeciwpożarowa Z obydwu części rozdzielnicy głównej wyprowadzone będą przewody typu FLAME-X 950 HDGs 2x1,5 do zdalnego sterowania wyłączników p.pożarowych od przycisków zlokalizowanych w holu przy głównym wejściu budynku B. Wyjścia kabli z pomieszczenia rozdzielni głównej RGNN winny być wykonane w przepustach kablowych PROMASTOP Typ A o odporności ogniowej EI Instalacja ochrony od porażeń Jako ochronę przed dotykiem pośrednim w układzie sieci TN-C-S w budynku projektuje się samoczynne szybkie wyłączenie. Rozdział szyny PEN w obydwu częściach rozdzielnicy należy uziemić łącząc do uziomu wykonanego na zewnątrz budynku z prętów Galmar. Ochroną należy objąć: - konstrukcje rozdzielnicy głównej RG-N i RG-R Przewody ochronne PE instalacji odbiorczych i zasilających połączyć z listwami ochronnymi PE w tablicach rozdzielczych. Przewody ochronne PE winny mieć izolację koloru zielono-żółtego, a przewody neutralne N - koloru niebieskiego Ochrona przeciwprzepięciowa Ochronę od przepięć projektuje się następująco : 5

W pomieszczeniu rozdzielni głównej powinien znajdować się następujący sprzęt przeciwpożarowy : - gaśnica śniegowa 8 L typ PG21 - koc gaśniczy w futerale - instrukcja przeciwpożarowa Z obydwu części

6 - jako pierwszy stopień ochrony przewiduje się montaż odgromników klasy B typ SPI- 35/440 w obydwu częściach rozdzielnicy głównej RG-N i RG-R - odgromniki należy włączyć pomiędzy przewody robocze, a przewód PE i zabezpieczyć wkładkami 160 A - jako drugi stopień ochrony projektuje się zainstalowanie ochronników klasy C typ SPC-S-20/280/4 w polach drobnych odpływów rozdzielnicy głównej RG-N i RG-R 2. OBLICZENIA TECHNICZNE 6

przewód PE i zabezpieczyć wkładkami 160 A - jako drugi stopień ochrony projektuje się zainstalowanie

7 2.1. Bilans mocy rozdzielnicy głównej RGNN-B W poniżej podano zestawienie mocy dla poszczególnych sekcji oraz całej rozdzielnicy głównej RGNN-B Część nierezerwowana RG-N sekcja I Moc zainstalowana P i = 116,1kW Moc szczytowa obl. P o =68,7kW I s =107,0A Część rezerwowana RG-R sekcja II Moc zainstalowana P i = 178,0kW Moc szczytowa obl. P o =96,3kW I s =149,7A Bilans mocy całej rozdzielnicy głównej R-G Moc zainstalowana budynku P i = 276,8kW Moc szczytowa obl. budynku P o = 165,0kW, I=256,0A 96,3 Współczynnik rezerwowania mocy szczytowej k rez. = = 0, ,0 165,0 Współczynnik zapotrzebowania mocy szczytowej k z = = 0, , Bilans mocy rozdzielnicy głównej RGNN-C W poniżej podano zestawienie mocy dla poszczególnych sekcji oraz całej rozdzielnicy głównej RGNN-C Część nierezerwowana RG-N sekcja I Moc zainstalowana P i = 102,5kW Moc szczytowa obl. P o =65,3kW I s =107,0A Część rezerwowana RG-R sekcja II Moc zainstalowana P i = 131,3kW 7

W I s =149,7A 2.1.3. Bilans mocy całej rozdzielnicy głównej R-G Moc zainstalowana budynku P i = 276,8kW Moc szczytowa obl.

8 Moc szczytowa obl. P o =75,7kW I s =117,6A Bilans mocy całej rozdzielnicy głównej R-G Moc zainstalowana budynku P i = 233,8kW Moc szczytowa obl. budynku P o = 141,0kW, I=219,1A 75,7 Współczynnik rezerwowania mocy szczytowej k rez. = = 0, ,0 141,0 Współczynnik zapotrzebowania mocy szczytowej k z = = 0, 6 233,8 opracował : inż. Roman Basak 8
