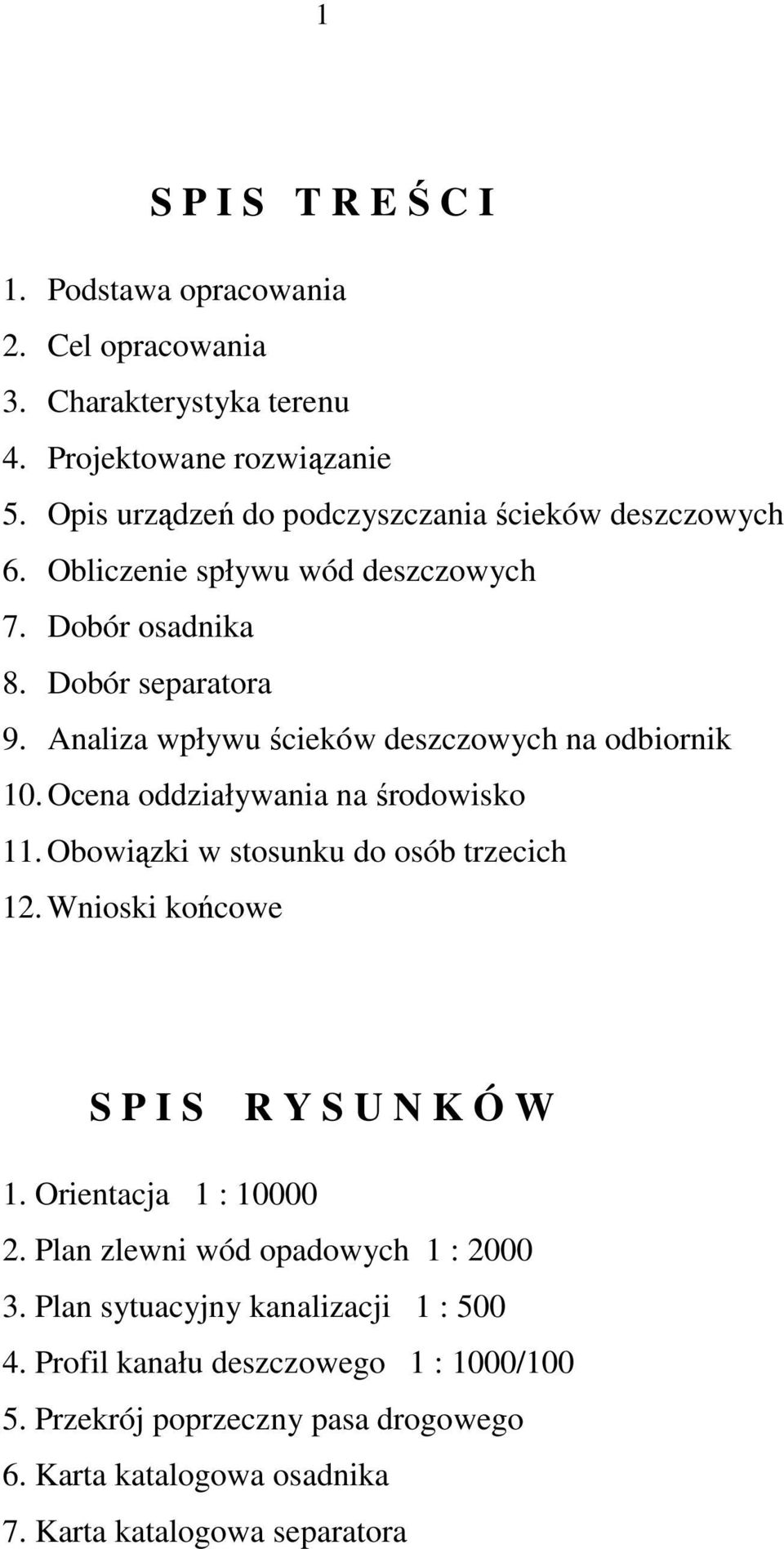

1 1 S P I S T R E Ś C I 1. Podstawa opracowania 2. Cel opracowania 3. Charakterystyka terenu 4. Projektowane rozwiązanie 5. Opis urządzeń do podczyszczania ścieków deszczowych 6. Obliczenie spływu wód deszczowych 7. Dobór osadnika 8. Dobór separatora 9. Analiza wpływu ścieków deszczowych na odbiornik 10. Ocena oddziaływania na środowisko 11. Obowiązki w stosunku do osób trzecich 12. Wnioski końcowe S P I S R Y S U N K Ó W 1. Orientacja 1 : Plan zlewni wód opadowych 1 : Plan sytuacyjny kanalizacji 1 : Profil kanału deszczowego 1 : 1000/ Przekrój poprzeczny pasa drogowego 6. Karta katalogowa osadnika 7. Karta katalogowa separatora

2 2 1. Podstawa opracowania 1.1. Zlecenie Powiatowego Zarządu Dróg w Będzinie z/s w Rogoźniku Podkłady mapowe z zasobów Starostwa Powiatowego w Będzinie Pomiary sytuacyjno-wysokościowe w terenie Ustawa Prawo Wodne (tekst jednolity Dz.Ustaw nr 239 z 2005r. poz. 2019) Rozporządzenie Ministra Środowiska z dnia r. w sprawie warunków, jakie naleŝy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.Ustaw nr 137 z 2006r. poz. 984), 1.6. Ustawa Prawo Ochrony Środowiska z dnia r. (tekst jednolity w Dzienniku Ustaw nr 129 z 2006r. poz. 902), 1.7. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr 43), 1.8. Rozporządzenie Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. nr 220 poz załączniki). 2. Cel i zakres opracowania Niniejsze opracowanie pozwoli na wykonanie odwodnienia fragmentu ulicy Swobody w Boguchwałowicach na odcinku, na którym istniejące rowy zostały częściowo zasypane dla wykonania uzbrojenia terenu (sieci teletechniczne, gazowe i energetyczne). Zakres odwodnienia przewidziany jest na odcinku od budynku nr 56 do istniejącego rowu przydroŝnego na końcówce ulicy. 3. Charakterystyka terenu Droga powiatowa S-4758, ul. Swobody stanowi dojazd do kilkudziesięciu posesji rolniczych z zabudową jednorodzinną. Jest równieŝ dojazdem do ośrodka rekreacyjnego przy zbiorniku wodnym Przeczyce. W chwili obecnej wody opadowe z rozpatrywanego fragmentu ul. Swobody spływają w kierunku

3 3 wschodnim do odcinkowych rowów przydroŝnych oraz na działki gruntowe połoŝone wzdłuŝ drogi. Pas drogowy ma szerokość około 10,0m, z czego 6,5m stanowi jezdnia asfaltowa i chodnik z kostki betonowej po stronie południowej. Pozostałą część stanowią pobocza trawiaste wraz z odcinkami rowów po stronie północnej. Do rowów odprowadzane są równieŝ wody opadowe z posesji przyległych do drogi po stronie północnej. Na niektórych odcinkach drogi po opadach atmosferycznych powstają kilkumetrowe zalewiska, utrudniające komunikację kołową i pieszą. W związku z powyŝszym inwestor zaplanował przebudowę odwodnienia. 4. Projektowane rozwiązanie W ramach projektowanej przebudowy odwodnienia drogi planowane jest wykonanie zarurowania istniejącego bądź zasypanego rowu po stronie północnej pasa drogowego na odcinku zabudowy mieszkaniowej. Na dalszym odcinku będzie pogłębiony i uformowany rów terenowy zlokalizowany wzdłuŝ dróg powiatowych S-4758 (ul. Swobody) i S-4742 (droga dojazdowa do drogi krajowej). Dokumentacja przewiduje wykonanie kanalizacji deszczowej z rur PVC i PE o długości 578,0mb o średnicach mm. Do w/w kanalizacji będzie podłączonych 16 kompletów studzienek ściekowych z osadnikiem zabudowanych po obu stronach jezdni. Na wylocie z kanalizacji przewidziano zabudowanie urządzeń podczyszczających w postaci osadnika i separatora substancji ropopochodnych. Wody opadowe po podczyszczeniu spłyną do rowu przydroŝnego, który na długości około 150,0mb będzie pogłębiony i uformowany. Ostatni odcinek rowu znajduje się w terenach leśnych zlokalizowanych po obu stronach drogi powiatowej S Opis urządzeń do podczyszczania ścieków deszczowych Ścieki deszczowe będą podczyszczane w studzienkach ściekowych poprzez zabudowane w nich osadniki o średnicy 0,5m i głębokości około 1,0m. Ponadto na wylocie kanalizacji zaprojektowano osadnik Os oraz separator Sp.

4 4 Osadnik będzie wykonany z kręgów betonowych o średnicy dw = 1,20m i dz = 1,50m oraz głębokości części osadowej 1030mm. Objętość czynna równa 1000dm3 zapewni gromadzenie zanieczyszczeń w okresie około 10 miesięcy. Substancje ropopochodne będą się zbierały w separatorze o podobnej średnicy i głębokości czynnej 950mm. Pojemność magazynowania substancji ropopochodnych wynosi 480 dm3. Substancje te muszą być usuwane na bieŝąco do oczyszczalni ścieków za pomocą pojazdu asenizacyjnego. Podczyszczone ścieki deszczowe zostaną wprowadzone do ziemi poprzez rowy przydroŝne ze skarpami bez umocnienia o powierzchni około 2,0m2/1mb. Na długości 150,0mb otrzymamy powierzchnię filtracji 300m2 oraz powierzchnię parowania około 225,0 m2. Przepływające przez warstwę gruntu ścieki deszczowe zostaną dodatkowo oczyszczone z zawiesin i innych zanieczyszczeń, spływając docelowo wraz z wodami gruntowymi do zbiornika Przeczyckiego. Scieki oczyszczone : mechanicznie w osadniku i separatorze oraz biologicznie w gruncie, nie będą stanowiły zagroŝenia dla docelowego odbiornika. 6. Obliczenie spływu wód deszczowych Powierzchnia odwadnianego pasa drogowego fragmentu ul. Swobody wynosi: a/ jezdnia z chodnikiem = 615,0m x 6,5m = 3.997m2 = 0,40 ha b/ pobocza gruntowo-ŝuŝlowe = 615,0 x 2,5 = 1.538m2 = 0,15 ha c/ powierzchnia przyległa zabudowa mieszkaniowa jednorodzinna wraz z ogródkami przydomowymi : 615m x 35m = ,0 m2 = 2,15 ha Współczynniki spływu przyjęto odpowiednio: ψ 1 = 0,85 ; ψ 2 = 0,30 ; ψ 3 = 0,25 Opad średnioroczny przyjęto : 735 mm, NatęŜenie deszczu wg Błaszczyka dla prawdopodobieństwa 50 %, c = 2 lata, przy załoŝeniu opadu maksymalnego wyniesie: q = 592 / t 0,67 [ l/s ha] Przy czasie trwania deszczu miarodajnego t = 10 min q = 592 / 10 0,67 = 127 l/s ha

5 5 Współczynnik opóźnienia dla zlewni wydłuŝonej przy n = 4 wynosi ϕ = 0,84 Zlewnia zredukowana: Fzr = 0,4 x 0,85 + 0,15 x 0,30 + 2,15 x 0,25 = 0,92 ha Maksymalny spływ wód deszczowych wyniesie: Qmax = 0,92ha x 127 x 0,84 = 98,1 dm3/s Średni spływ wód deszczowych z pasa drogowego i terenu przyległego wyniesie: Qśr = x 0,84 x 0,735 / 365 = 15,6 m 3 / d Roczny spływ z terenu wyniesie : Qr = m 3 /rok 7. Dobór osadnika Ilość zawiesiny przy załoŝeniu średniej ilości 350 mg / l wyniesie: Dobowo Z d = x 0,350 = g / d = 5,4 kg / d W okresie 6 miesięcy Z = 5,4 x 180 = 972 kg : 1600kg/ m 3 = 0,61 m 3 Zaprojektowano osadnik kołowy o średnicy 1,2 m i głębokości czynnej = 1,0m, co daje pojemność czynną 1,0 m 3. PowyŜsze załoŝenia zapewnią około 50 % rezerwy w okresie 6 miesięcy. 8. Dobór separatora Dla spełnienia warunku zmniejszenia zawartości substancji ropopochodnych poniŝej 15 mg / l naleŝy zastosować separator. Przepustowość separatora : Q nom = 0,92 ha x 15,0 dm3/s * ha = 13,8 dm3/s Przyjęto separator firmy Ekol-Unicon typu PSK KOALA II o następujących parametrach: Q nom = 15,0 dm3/s ; Dw = 1200mm, Hw = 950mm, Średnica wlotu i wylotu Dn = 400mm ; Volej. = 480 dm3.

6 6 9. Analiza wpływu ścieków deszczowych na odbiornik Zanieczyszczenie Zaprojektowane urządzenia tj. osadniki w studzienkach ściekowych oraz osadnik z separatorem obniŝą znacznie zawartość zanieczyszczeń spłukiwanych z pasa drogowego w stosunku do stanu istniejącego. Parametry odbiornika ścieków deszczowych Teren, na którym zaprojektowano pogłębienie i formowanie rowu stanowi pobocze drogowe i znajduje się na działce nr 484. Teren przyległy stanowi nieuŝytek porośnięty trawą oraz las. Wykopy kontrolne pokazały brak wody gruntowej oraz grunt piaszczysty pod warstwą ziemi uprawnej o grubości 20-30cm. 10. Ocena oddziaływania na środowisko Projektowana modernizacja systemu odprowadzenia wód opadowych poprawi funkcjonowanie odwodnienia pasa drogowego i części zabudowy mieszkaniowej przyległej do ulicy. Ponadto zostaną uzyskane wymagania w zakresie jakości ścieków deszczowych wprowadzanych do gruntu poprzez : a/ zastosowanie osadników w studzienkach ściekowych (wpustach ulicznych), b/ zabudowanie osadnika oraz separatora, c/ wykonanie pogłębienia i formowania rowu na długości 150,0 mb, w którym będzie występowało oczyszczanie biologiczne przez grunty i roślinność. Zgodnie z Rozporządzeniem Ministra Środowiska z dnia r. w sprawie warunków, jakie naleŝy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego : - wody opadowe i roztopowe ujęte w szczelne, otwarte lub zamknięte systemy kanalizacyjne z powierzchni dróg krajowych i wojewódzkich o natęŝeniu odpływu co najmniej 15 l/s ha powierzchni szczelnej, powinny być oczyszczone przed wprowadzeniem do wód lub do ziemi w taki sposób, aby w odpływie zawartość zawiesin ogólnych nie była większa niŝ 100 mg /l, a substancji ropopochodnych nie większa niŝ 15 mg /l,

7 7 - oceny spełnienia przez wody opadowe oraz zrzuty burzowe stawianych im wymagań dokonuje się na podstawie kontroli eksploatacji urządzeń oczyszczających, przeprowadzanych co najmniej raz na 6 miesięcy. 11. Obowiązki stron w stosunku do osób trzecich W stosunku do właściciela terenu, na którym będzie wykonane urządzenie do odprowadzania wód opadowych, inwestor lub uŝytkownik będzie zobowiązany do: - przywrócenia terenów przyległych zajętych na czas robót do stanu pierwotnego, - utrzymania rowów przydroŝnych poprzez okresowe wykoszanie porostów, usuwania osadów i formowania skarp, - okresowej kontroli prawidłowego funkcjonowania urządzeń oczyszczających. PoniewaŜ inwestor jest uŝytkownikiem pasa drogowego, w tym planowanego do renowacji rowu przydroŝnego, nie będzie miał Ŝadnych zobowiązań oprócz wyŝej wymienionych czynności. 12. Wnioski końcowe Zaprojektowany system spełni wymogi wynikające z przepisów i normatywów przy zachowaniu prawidłowej obsługi słuŝb eksploatacyjnych zarządcy drogi poprzez: a/ utrzymanie nawierzchni jezdni w odpowiedniej czystości, b/ systematyczne czyszczenie osadników w studzienkach ściekowych, c/ okresową kontrolę osadnika i separatora oraz bieŝące usuwanie zanieczyszczeń z odwozem do oczyszczalni ścieków. Inwestor zadania winien uzyskać pozwolenie wodnoprawne na wykonanie robót związanych z modernizacją istniejącego odwodnienia pasa drogowego oraz pozwolenie wodnoprawne na wprowadzanie wód opadowych do gruntu.
