PROJEKT WYKONAWCZY. TOM 2/2 Projekt kanalizacji deszczowej

Transkrypt

1 OBIEKT: PRZEBUDOWA ULICY OPALOWEJ WE WROCŁAWIU DZIAŁKI NR: 2, 3/4, 3/5, 1/2 AM-14 oraz 80/1, 177 AM-10, Obręb Ołtaszyn INWESTOR: WROCŁAWSKIE PRZEDSIĘBIORSTWO BUDOWLANE SP. Z O. O. UL. GRABISZYŃSKA WROCŁAW STADIUM: PROJEKT WYKONAWCZY TOM 2/2 Projekt kanalizacji deszczowej Wersja: 01 AUTORZY PROJEKTU: Imię i Nazwisko: Funkcja: Branża: Nr uprawnień: Podpis: mgr inż. Andrzej Czajkowski Projektant Sanitarna 70/85/UW inż. Eugeniusz Czajkowski Sprawdzający Sanitarna 19/63 Wrocław, sierpień 2013 r.

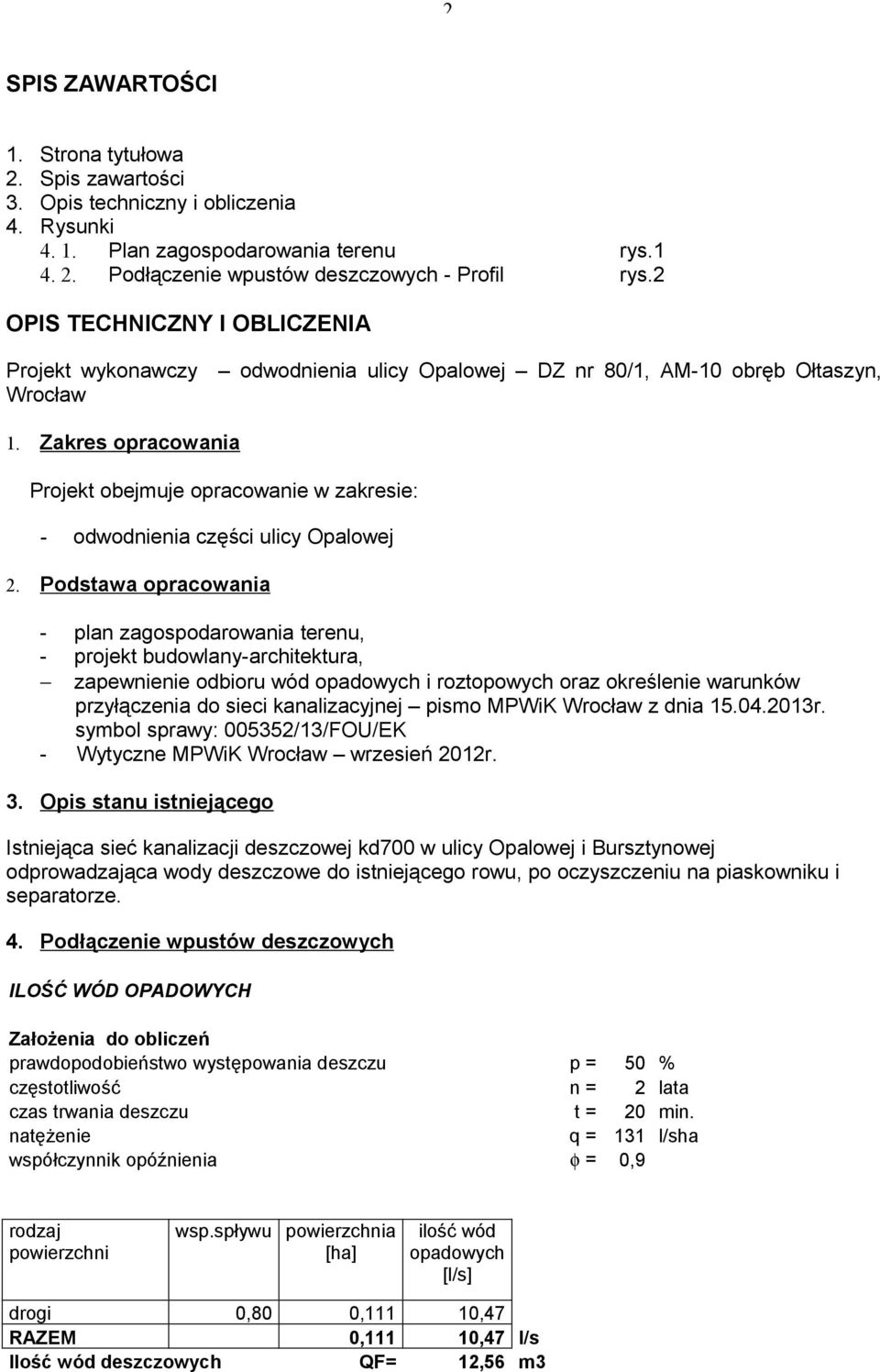

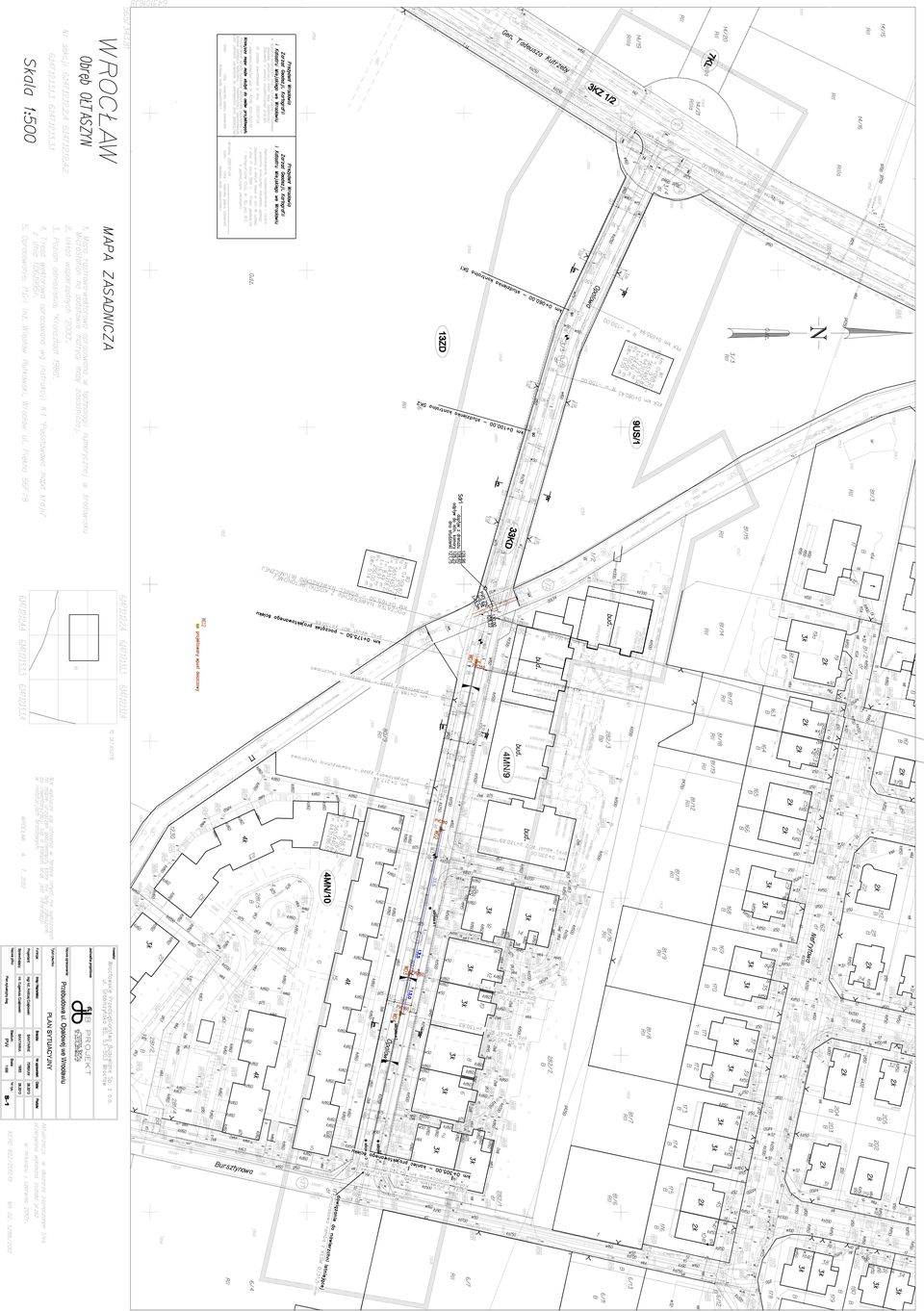

2 2 SPIS ZAWARTOŚCI 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny i obliczenia 4. Rysunki Plan zagospodarowania terenu rys Podłączenie wpustów deszczowych - Profil rys.2 OPIS TECHNICZNY I OBLICZENIA Projekt wykonawczy odwodnienia ulicy Opalowej DZ nr 80/1, AM-10 obręb Ołtaszyn, Wrocław 1. Zakres opracowania Projekt obejmuje opracowanie w zakresie: - odwodnienia części ulicy Opalowej 2. Podstawa opracowania - plan zagospodarowania terenu, - projekt budowlany-architektura, zapewnienie odbioru wód opadowych i roztopowych oraz określenie warunków przyłączenia do sieci kanalizacyjnej pismo MPWiK Wrocław z dnia r. symbol sprawy: /13/FOU/EK - Wytyczne MPWiK Wrocław wrzesień 2012r. 3. Opis stanu istniejącego Istniejąca sieć kanalizacji deszczowej kd700 w ulicy Opalowej i Bursztynowej odprowadzająca wody deszczowe do istniejącego rowu, po oczyszczeniu na piaskowniku i separatorze. 4. Podłączenie wpustów deszczowych ILOŚĆ WÓD OPADOWYCH Założenia do obliczeń prawdopodobieństwo występowania deszczu p = 50 % częstotliwość n = 2 lata czas trwania deszczu t = 20 min. natężenie q = 131 l/sha współczynnik opóźnienia φ = 0,9 rodzaj powierzchni wsp.spływu powierzchnia [ha] ilość wód opadowych [l/s] drogi 0,80 0,111 10,47 RAZEM 0,111 10,47 l/s Ilość wód deszczowych QF= 12,56 m3

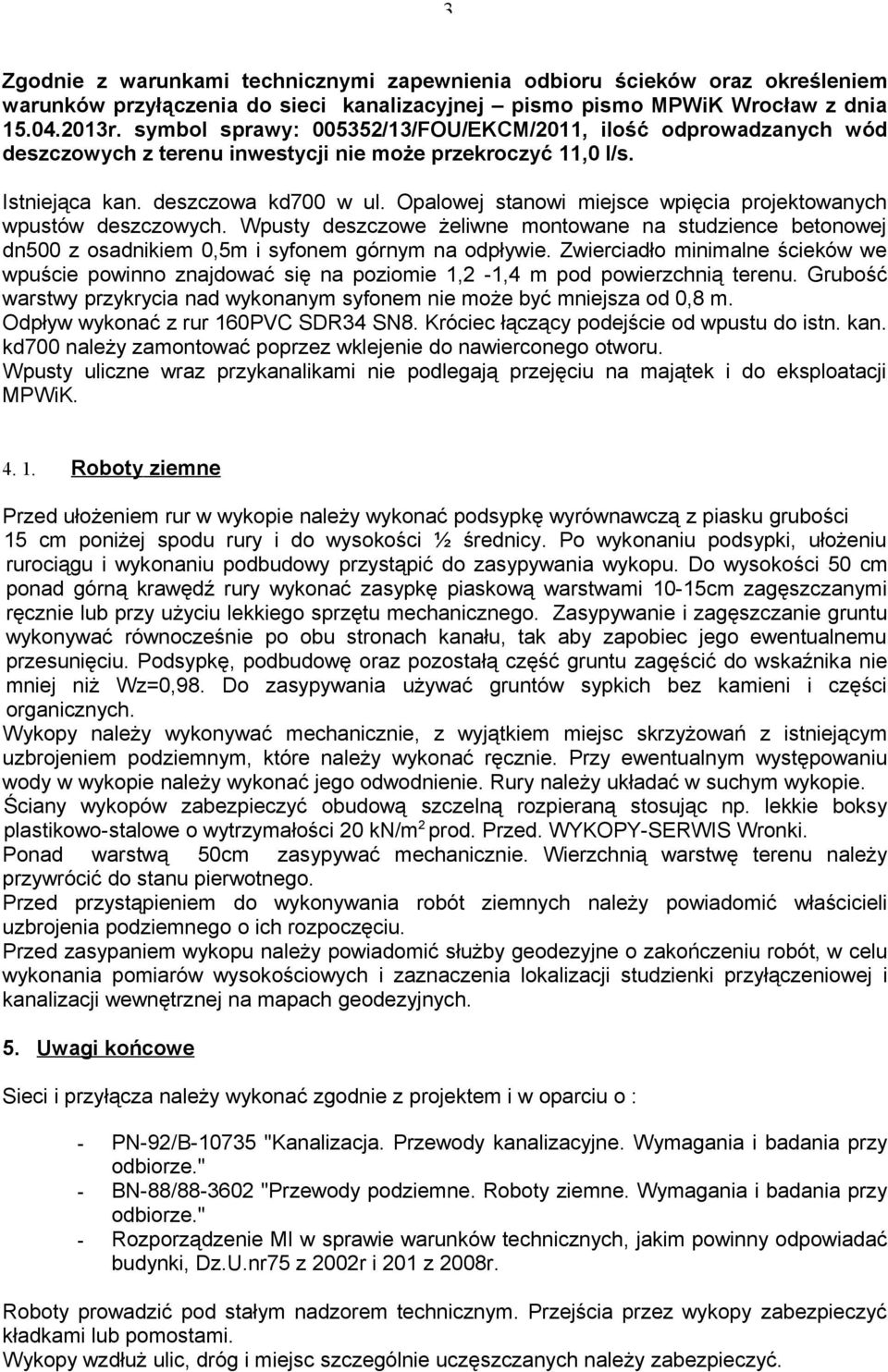

3 3 Zgodnie z warunkami technicznymi zapewnienia odbioru ścieków oraz określeniem warunków przyłączenia do sieci kanalizacyjnej pismo pismo MPWiK Wrocław z dnia r. symbol sprawy: /13/FOU/EKCM/2011, ilość odprowadzanych wód deszczowych z terenu inwestycji nie może przekroczyć 11,0 l/s. Istniejąca kan. deszczowa kd700 w ul. Opalowej stanowi miejsce wpięcia projektowanych wpustów deszczowych. Wpusty deszczowe żeliwne montowane na studzience betonowej dn500 z osadnikiem 0,5m i syfonem górnym na odpływie. Zwierciadło minimalne ścieków we wpuście powinno znajdować się na poziomie 1,2-1,4 m pod powierzchnią terenu. Grubość warstwy przykrycia nad wykonanym syfonem nie może być mniejsza od 0,8 m. Odpływ wykonać z rur 160PVC SDR34 SN8. Króciec łączący podejście od wpustu do istn. kan. kd700 należy zamontować poprzez wklejenie do nawierconego otworu. Wpusty uliczne wraz przykanalikami nie podlegają przejęciu na majątek i do eksploatacji MPWiK Roboty ziemne Przed ułożeniem rur w wykopie należy wykonać podsypkę wyrównawczą z piasku grubości 15 cm poniżej spodu rury i do wysokości ½ średnicy. Po wykonaniu podsypki, ułożeniu rurociągu i wykonaniu podbudowy przystąpić do zasypywania wykopu. Do wysokości 50 cm ponad górną krawędź rury wykonać zasypkę piaskową warstwami 10-15cm zagęszczanymi ręcznie lub przy użyciu lekkiego sprzętu mechanicznego. Zasypywanie i zagęszczanie gruntu wykonywać równocześnie po obu stronach kanału, tak aby zapobiec jego ewentualnemu przesunięciu. Podsypkę, podbudowę oraz pozostałą część gruntu zagęścić do wskaźnika nie mniej niż Wz=0,98. Do zasypywania używać gruntów sypkich bez kamieni i części organicznych. Wykopy należy wykonywać mechanicznie, z wyjątkiem miejsc skrzyżowań z istniejącym uzbrojeniem podziemnym, które należy wykonać ręcznie. Przy ewentualnym występowaniu wody w wykopie należy wykonać jego odwodnienie. Rury należy układać w suchym wykopie. Ściany wykopów zabezpieczyć obudową szczelną rozpieraną stosując np. lekkie boksy plastikowo-stalowe o wytrzymałości 20 kn/m 2 prod. Przed. WYKOPY-SERWIS Wronki. Ponad warstwą 50cm zasypywać mechanicznie. Wierzchnią warstwę terenu należy przywrócić do stanu pierwotnego. Przed przystąpieniem do wykonywania robót ziemnych należy powiadomić właścicieli uzbrojenia podziemnego o ich rozpoczęciu. Przed zasypaniem wykopu należy powiadomić służby geodezyjne o zakończeniu robót, w celu wykonania pomiarów wysokościowych i zaznaczenia lokalizacji studzienki przyłączeniowej i kanalizacji wewnętrznej na mapach geodezyjnych. 5. Uwagi końcowe Sieci i przyłącza należy wykonać zgodnie z projektem i w oparciu o : - PN-92/B "Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze." - BN-88/ "Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze." - Rozporządzenie MI w sprawie warunków technicznych, jakim powinny odpowiadać budynki, Dz.U.nr75 z 2002r i 201 z 2008r. Roboty prowadzić pod stałym nadzorem technicznym. Przejścia przez wykopy zabezpieczyć kładkami lub pomostami. Wykopy wzdłuż ulic, dróg i miejsc szczególnie uczęszczanych należy zabezpieczyć.

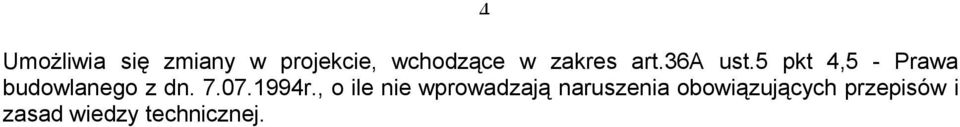

4 4 Umożliwia się zmiany w projekcie, wchodzące w zakres art.36a ust.5 pkt 4,5 - Prawa budowlanego z dn r., o ile nie wprowadzają naruszenia obowiązujących przepisów i zasad wiedzy technicznej.
