1 Pracownia Projektowa Wiesław Kozłowski ul. Proszowska Bochnia PROJEKT BUDOWLANY przedmiot inwestycji: Odcinkowa przebudowa kanalizacji opadowej wraz z remontem nawierzchni ulicy Wybickiego w Bochni inwestor : Urząd Miasta Bochnia Bochnia ul. Kazimierza Wlk. 2 projektant : Wiesław Kozłowski nr upr: WBPP-NB-8346/73/84 Bochnia ul. Proszowska nr 11 Zawartość projektu : 1. Opis techniczny... str Tabela robót ziemnych i robót liniowych pod kanał... str Orientacja... str Projekt zagospodarowania w skali 1: rys. nr Profil podłuŝny ul. Wybickiego w skali 1:... rys. nr 2 6. Przekroje poprzeczne ul. Wybickiego w skali 1: rys. nr 3 7. Przekroje konstrukcyjne w skali 1:50... rys. nr 4 8. Studnia rewizyjna fi 80 cm w skali 1:20... rys. nr 5 9. Studzienka ściekowa w skali 1:50... rys. nr 6 Bochnia maj 2010 r.

2 - 2 - Opis techniczny odcinkowej przebudowy kanalizacji opadowej wraz z remontem nawierzchni ulicy Wybickiego w Bochni Zawartość części opisowej: 1. Roboty przygotowawcze i rozbiórkowe 2. Roboty odwadniające 3. Roboty nawierzchniowe 1. Roboty przygotowawcze i rozbiórkowe W zakresie robót przygotowawczych naleŝy wykarczować krzaki w pasie drogowym i wzdłuŝ projektowanego odpływu wód opadowych. W zakresie robót rozbiórkowych rozebrać nawierzchnię tymczasową z płyt drogowych Ŝelbetowych. 2. Roboty odwadniające Istniejące nawierzchnie drogowe nie posiadają uregulowanego odwodnienia. Wody opadowe spływają powierzchniowo na przyległy teren. W celu odwodnienia projektuje się kanalizację opadową z rur PVC fi 300 mm o długości 76,0m wzdłuŝ ul. Wybickiego oraz odpływ długości 63,0 m. Zrzut wody z kanału do istniejącego cieku w działce nr 3632/3. Na projektowanym kanale projektuje się studnie rewizyjne z rur betonowych fi 80 cm w ilości 4 szt. z włazem typu cięŝkiego w ul. Wybickiego oraz 2 szt. na odpływie. Włączenie wody opadowej do kanału poprzez studzienki ściekowe uliczne w ilości 5 szt. Wylot kanału obudować ścianką czołową z betonu. Rurociąg ułoŝyć na podłoŝu z piasku. Obsypanie rur oraz zasypanie wykopu dokonać warstwami ze szczególnym zagęszczeniem w pasie jezdni. Zagęszczenie gruntu na kanale naleŝy udokumentować badaniem stopnia zagęszczenia w obecności Inspektora Nadzoru. Wykopy w pobliŝu na skrzyŝowaniach z kanałami sanitarnymi i kablem energetycznym i gazociągiem wykonać ręcznie w postaci sondy. Na skrzyŝowaniu z kablem energetycznym projektuje się rurę osłonową dwudzielną typu Arot.

3 Roboty nawierzchniowe W ul. Wybickiego załoŝono przekrój uliczny z krawęŝnikiem obustronnym. Utwardzenie pobocza w ul. Dembowskiego naleŝy przedłuŝyć do końca ul. Wybickiego ze spadkiem poprzecznym w kierunku jezdni. Szerokość jezdni: 5,0 m. Przekrój poprzeczny daszkowy. Projektowana konstrukcja jezdni: nawierzchnia z mieszanki min.-asfaltowej ścieralnej grub. 3 cm nawierzchnia z mieszanki min.-asfaltowej wiąŝącej grub. 4 cm podbudowa zasadnicza z kruszywa łamanego (tłucznia) grub. 10 cm podbudowa pomocnicza z kruszywa łamanego 31,5-63mm grub. 20 cm warstwa odcinająca z piasku grub. 6 cm Pobocza utwardzić kruszywem łamanym na grubości 10 cm Nadmiar ziemi wbudować na nieuŝytkach bagiennych w sąsiedztwie projektowanych dróg w uzgodnieniu z właścicielem działek lub wg zaleceń Inwestora. Zjazdy do bram przystosować pod względem wysokościowym do niwelety projektowanej jezdni. Istniejące włazy kanałowe wyregulować. Zestawienie ilościowe: - jezdnia 80,0 x 5,0 = 400,0 m 2 - kolektor odwadniający 76,0 + 63,0 = 139,0 m opracował:

4 - 4 - km m Tabela robót ziemnych powierzchia śr. powierzchnia objętość zuŝ. na nadmiar objętości odległość W [ + ] N [ - ] W [ + ] N [ - ] W [ + ] N [ - ] miejscu W [ + ] N [ - ] m 2 m 2 m 2 m 2 m m 3 m 3 m 3 m 3 m 3 0 0,00 1,70 0, ,00 1,85 0, ,00 1,35 0, ,00 2,66 0,09 ul. Wybickiego 1,78 0,14 32,00 56,80 4,48 4,48 52,32 0,00 1,60 0,17 29,00 46,40 4,93 4,93 41,47 0,00 2,01 0,19 19,00 38,10 3,52 3,52 34,58 0,00 razem: 80,00 141,30 12,93 12,93 128,37 0,00 Tabela wykopów liniowych pod kanał symbol studni głębokość szerokość powierzchnia wykopu średnia powierzchnia odległość objętość m m m 2 m 2 m m 3 D5 1,02 1,00 1,02 D4 1,69 1,00 1,69 D3 2,50 1,00 2,50 D6 2,42 1,00 2,42 D7 1,81 1,00 1,81 D8 1,43 1,00 1,43 wylot 0,41 1,00 0,41 1,36 27,00 36,61 2,10 29,00 60,76 2,46 20,00 49,24 2,12 17,00 35,99 1,62 20,00 32,40 0,92 26,00 23,92 139,00 238,92 opracował:

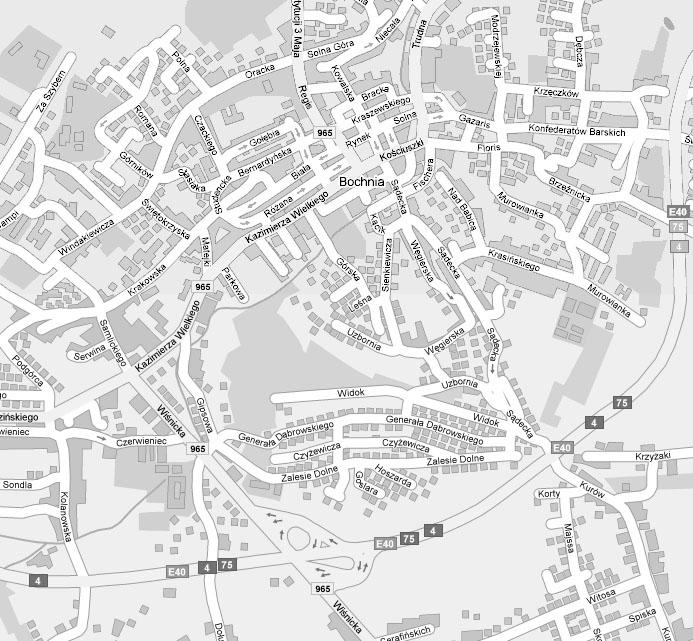

5 - 5 - Orientacja LEGENDA: projektowane obiekty
