1 USŁUGI PROJEKTOWO INŻYNIERSKIE mgr inż. Adam Grzyb Temat: P r o j e k t m o d e r n i z a c j i u l. K m i c i c a w P i a s e c z n i e ( o d c. o d u l. P ó ł n o c n e j d o A l. L i p o w e j ) K O N C E P C J A O D W O D N I E N I A Inwestor: Gmina Piaseczno, ul. Kościuszki 5, Piaseczno Jednostka Projektowa: HORYZONT - USŁUGI PROJEKTOWO INŻYNIERSKIE Brwinów, ul. St. Lilpopa 11a P R O J E K T A N T : Imię i Nazwisko: Nr upr.: Data: Podpis: Adam Grzyb MAZ/0277/POOD/ październik 2015r. REW. 1

L i p o w e j ) K O N C E P C J A O D W O D N I E N I A Inwestor: Gmina Piaseczno, ul.

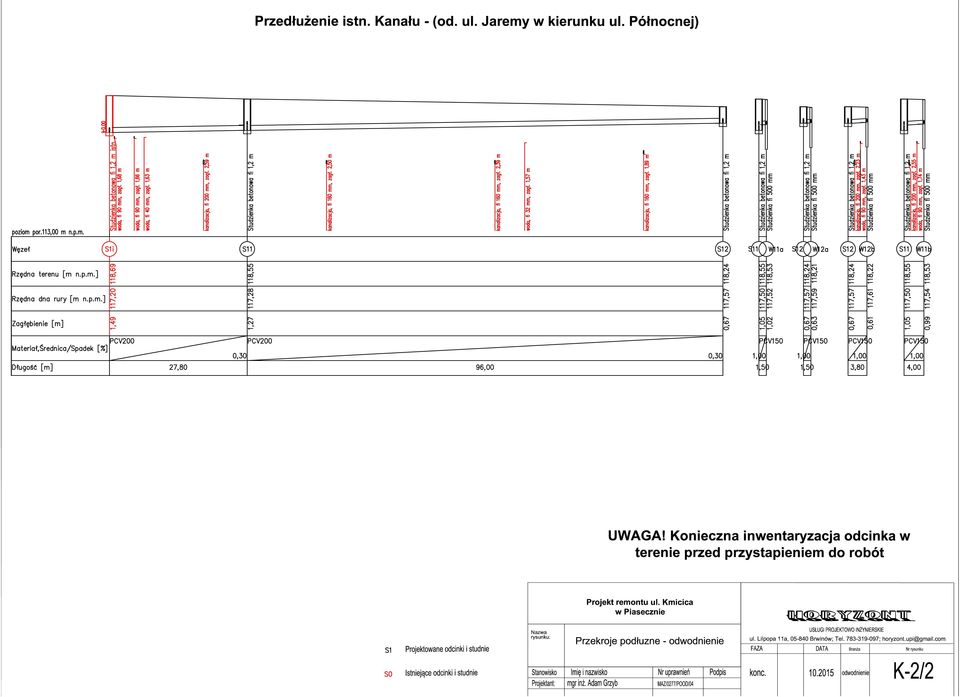

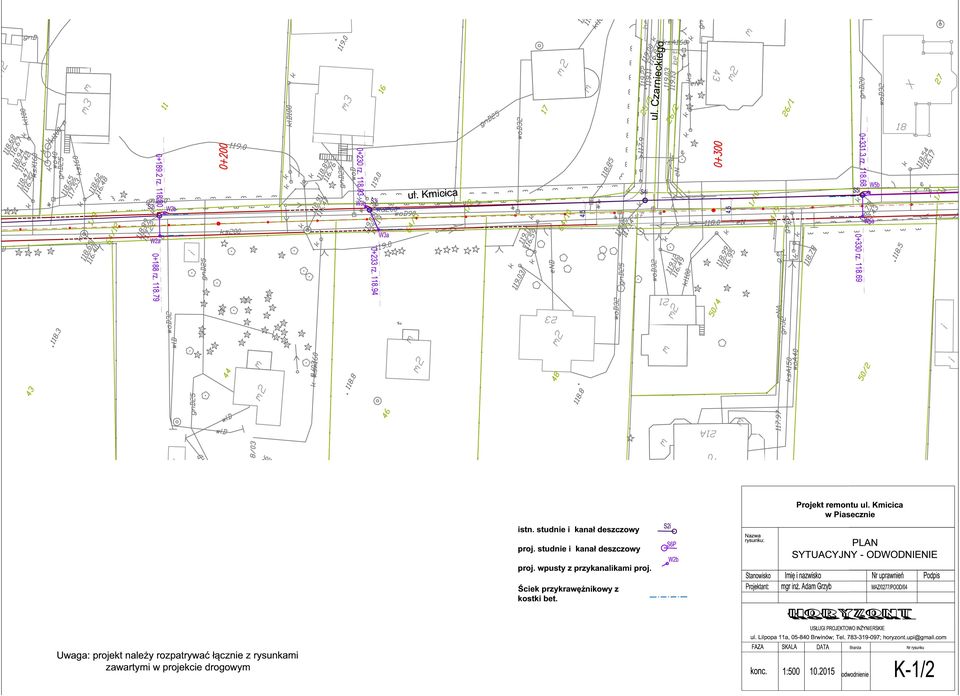

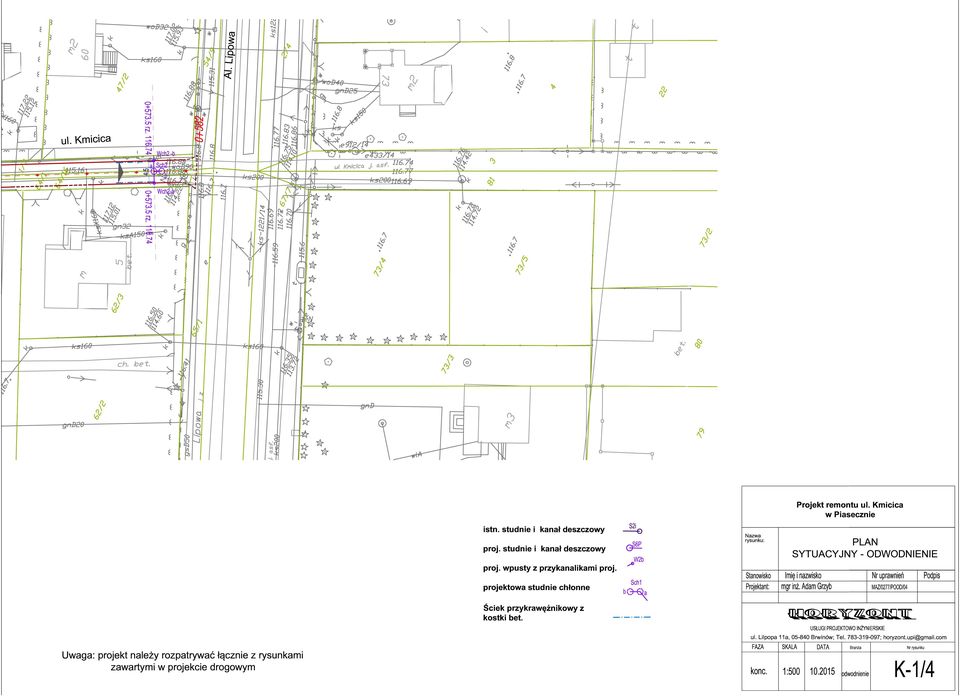

2 Spis zawartości Opis Techniczny 1.1 Wstęp 1.2 Stan istniejący 1.3 Obliczenia zlewni 1.4 Projektowane odwodnienie Część rysunkowa: Plan Orientacyjny Rys. K-1/ Plan sytuacyjny - odwodnienie Rys. K -2/1-3 - Przekroje podłużne Rys. K- 3 Schematy konstrukcyjne

4 Projektowane odwodnienie Część rysunkowa: Plan Orientacyjny Rys.

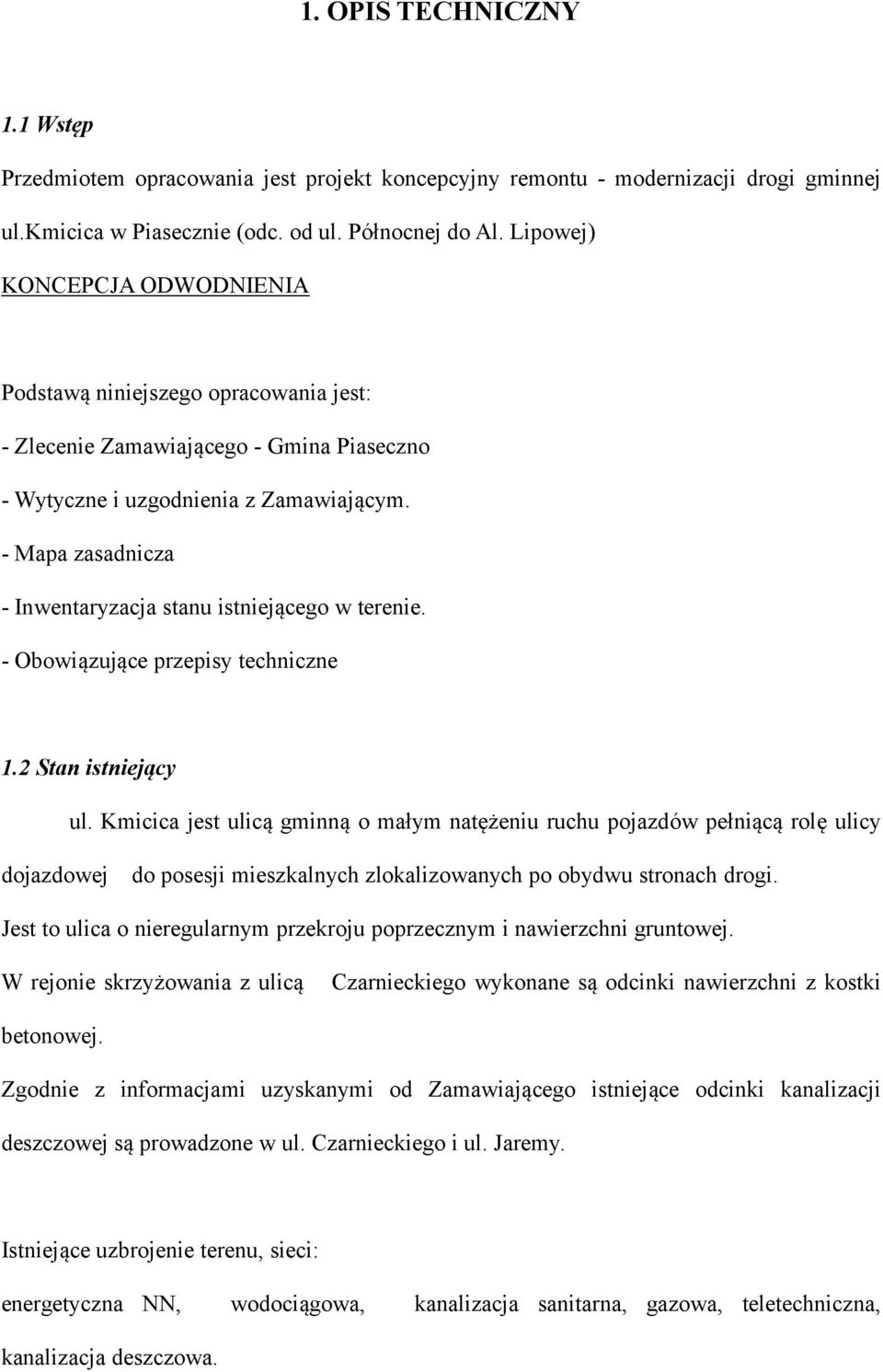

3 1. OPIS TECHNICZNY 1.1 Wstęp Przedmiotem opracowania jest projekt koncepcyjny remontu - modernizacji drogi gminnej ul.kmicica w Piasecznie (odc. od ul. Północnej do Al. Lipowej) KONCEPCJA ODWODNIENIA Podstawą niniejszego opracowania jest: - Zlecenie Zamawiającego - Gmina Piaseczno - Wytyczne i uzgodnienia z Zamawiającym. - Mapa zasadnicza - Inwentaryzacja stanu istniejącego w terenie. - Obowiązujące przepisy techniczne 1.2 Stan istniejący ul. Kmicica jest ulicą gminną o małym natężeniu ruchu pojazdów pełniącą rolę ulicy dojazdowej do posesji mieszkalnych zlokalizowanych po obydwu stronach drogi. Jest to ulica o nieregularnym przekroju poprzecznym i nawierzchni gruntowej. W rejonie skrzyżowania z ulicą Czarnieckiego wykonane są odcinki nawierzchni z kostki betonowej. Zgodnie z informacjami uzyskanymi od Zamawiającego istniejące odcinki kanalizacji deszczowej są prowadzone w ul. Czarnieckiego i ul. Jaremy. Istniejące uzbrojenie terenu, sieci: energetyczna NN, wodociągowa, kanalizacja sanitarna, gazowa, teletechniczna, kanalizacja deszczowa.

- Mapa zasadnicza - Inwentaryzacja stanu istniejącego w terenie. - Obowiązujące przepisy techniczne 1.2 Stan istniejący ul.

4 1. 3 Obliczenia zlewni: Założono prawdopodobieństwo deszczu miarodajnego (par Dz. U. nr 43 dla drogi klasy L) p=100 %, wartość stałej A (tabl.2 PN-S dla rocznej sumy opadów H=800 mm i p=100 %) A=470.Czas miarodajny deszczu t=1276s, Natężenie miarodajne deszczu q=61,2ls Założono 3 zlewnie: Wyznaczenie zlewni zredukowanej 1 - odwodnienie do kanalizacji w ul. Czarnieckiego Napływ z terenów zielonych: powierzchnia F -0,5 zlewnia zredukowana: 0,05 ha ha,współczynnik redukcyjny Ψ-0,1, czas koncentracji terenowej tk-1000 s Nawierzchnie drogi: powierzchnia F -0,30 ha, współczynnik redukcyjny Ψ-0,9, czas koncentracji terenowej tk s zlewnia zredukowana: 0,27 ha Łącznie zlewnia zredukowana: 0,05+0,27=0,32 ha Przepływ Q = q x Fzred = 61,2 x 0,32 = 19,6 l/s Wyznaczenie zlewni zredukowanej 2 - odwodnienie do kanalizacji w ul. Jaremy Napływ z terenów zielonych: powierzchnia F -0,2 ha,współczynnik redukcyjny Ψ-0,1, czas koncentracji terenowej tk-1000 s zlewnia zredukowana: 0,02 ha Nawierzchnie drogi: powierzchnia F -0,11 ha, współczynnik redukcyjny Ψ-0,9, czas koncentracji terenowej tk s zlewnia zredukowana: 0,10 ha Łącznie zlewnia zredukowana: 0,02+0,10=0,12 ha Przepływ Q = q x Fzred = 61,2 x 0,12 = 7,35 l/s Określenie minimalnej średnicy kanału Średnicę określono w programie komputerowym Dobór rurociągów. Dla zadanego przepływu i spadku kanalizacji wykazano że przyjęta średnica kanału 315 mm przy założonych pochyleniach jest wystarczająca. Nazwa odcinka Przepły Spadek Średnica Wypełn. Prędkoś Przepływ Prędkoś w [dm³/s] [ ] [mm] [%] ć [m/s] 100% [dm³/s] ć 100% [m/s] odcinek 1 19, ,1 0,73 35,6 0,8 odcinek 2 7, ,9 0,56 19,7 0,69 odcinek 3 8, ,4 0,56 35,6 0,8 Suma , ,4 0,85 65,7 0,93 Wyznaczenie zlewni zredukowanej 3 - Odwodnienie powierzchniowe w kierunku ul. Lipowej (studnie chłonne) Nawierzchnie drogi: powierzchnia F -0,16 ha, współczynnik redukcyjny dla kostki betonowej przyjeto Ψ-0,7, czas koncentracji terenowej tk s zlewnia zredukowana: 0,12 ha Napływ Q = q x Fzred = 61,2 x 0,12 = 7,3 l/s Pojemność retencyjna 1 studni wynosi ok. 2.2 m3. (dla 4 studni ok. 8.8 m3) Zdolność chłonna 1 studni to ok. 1,8 l/s (dla 4 studni ok. 7 l/s)

Czas miarodajny deszczu t=1276s, Natężenie miarodajne deszczu q=61,2ls Założono 3 zlewnie: Wyznaczenie zlewni zredukowanej 1 - odwodnienie do kanalizacji w ul.

5 1.4 Projektowane odwodnienie Na odcinkach drogi będących przedmiotem modernizacji projektuje się budowę wpustów i przykanalików do istniejących odcinków kanału deszczowego oraz przedłużenia istniejących kanałów. Zgodnie z ustaleniami z Zamawiającym projektuje się koncepcję odwodnienia do istniejących kanałów w ul. Czarnieckiego oraz ul. Jaremy poprzez istniejące kanały (oraz odcinki projektowane jako przedłużenie istniejących kanałów). Na odcinku od ul. Kordeckiego do ul. Lipowej projektuje się dwa zestawy podwójnych studni chłonnych o średnicy 1,2m i głębokości minimum 2.5m zgodnie z rysunkiem schematycznym i planem sytuacyjnym. Przebieg kanałów, studni i lokalizacja wpustów deszczowych została przedstawiona na rysunkach. Niniejsze opracowanie stanowi integralną część kompleksowego opracowania remontu ulicy. Roboty kanalizacyjne powinny być wykonywane w ścisłej koordynacji z robotami drogowymi. Rozwiązania techniczne Kanalizację deszczową projektuje się jako grawitacyjną Przyjęto studnie włazowe o średnicy wewn. 1200mm. Przykanaliki 150mm z wpustów deszczowych o średnicy 0,5m z osadnikami 1 m z kratkami przymocowanymi na stałe do obudowy wpustu do projektowanych kanałów włączono w istniejących lub projektowanych studniach włazowych. Do budowy dodaktowych odcinków kanału 0,2m i przykanalików 0,15m przewidziano rury kielichowe lite PCV S D200mm i D150mm (zgodne z normą PN-EN-1401 łączone na uszczelki gumowe)

Jaremy poprzez istniejące kanały (oraz odcinki projektowane jako przedłużenie istniejących kanałów). Na odcinku od ul. Kordeckiego do ul.

6 Założenia realizacyjne Roboty montażowe wykonywać zgodnie z wymaganiami PN-EN1610 Budowa i badania przewodów kanalizacyjnych. Studnie wykonywać z elementów prefabrykowanych z betonu kl. min. C35/45. Zwieńczenia Studzienek zgodne z PN-EN Zwieńczenia studzienek i wpustów kanalizacyjnych montowane w nawierzchniach użytkowanych przez pojazdy i pieszych. Roboty ziemne należy wykonywać zgodnie z normą BN-B Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. Projektowane dodatkowe odcinki kanałów oraz studnie i przykanaliki należy wykonywać w wykopach wąskoprzestrzennych szalowanych. Włączenia do istniejących elementów kanalizacji należy poprzedzić inwentaryzacją rzeczywistych rzędnych posadowienia. W miejscach skrzyżowań z istniejącymi elementami uzbrojenia podziemnego prace należy wykonywać ze szczególną ostrożnością (ręcznie) i poprzedzić je przekopami kontrolnymi. Rozwiązanie ewentualnych kolizji wysokościowych z istniejącą infrastrukturą (w szczególności przyłączami gazowymi i wodociągiem) należy zaprojektować indywidualnie i przed przystąpieniem do robót uzgodnić z właścicielem/zarządcą tej infrastruktury. Należy zwrócić szczególna uwagę na możliwe kolizje z przyłączami gazowymi (pik. drogowy 0+360) Kanały i przykanaliki układać na podsypce z piasku średnioziarnistego gr. 20 cm. Zasyp wykopu powinien by zagęszczony i potwierdzony odpowiednimi badaniami. Przed rozpoczęciem prac należy potwierdzić aktualność uzbrojenia podziemnego oraz

Roboty ziemne należy wykonywać zgodnie z normą BN-B-1070736 - Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania.

7 obiektów naziemnych ze stanem istniejącym. W razie zmiany ustaleń Zamawiającego lub zinwentaryzowania w terenie urządzeń niewykazanych w niniejszej koncepcji dopuszcza się zmianę przyjętych projektowanych rozwiązań i lokalizacji urządzeń. mgr inż. Adam Grzyb październik 2015

urządzeń niewykazanych w niniejszej koncepcji dopuszcza się zmianę

8 Plan orientacyjny
