1 MGR INŻ. PAWEŁ URBAŃSKI UL. BARTOSZA 32 A OSTRÓW WIELKOPOLSKI PROJEKT BUDOWLANY OBIEKT: ADRES OBIEKTU BUDOWLANEGO: Przebudowa drogi powiatowej nr 5322P w m. Gorzyce Wielkie, Ostrów Wielkopolski i Lamki - budowa kanalizacji deszczowej na odcinku długości 975,0 m Obręb nr 0007 Gorzyce Wielkie dz. Nr 389; obręb 0157 Ostrów Wlkp. dz. nr 17/7, 1, 6, 2, 4; obręb 0014 Lamki dz. nr 337/3, 337/2, 336, 337/5, 337/16 INWESTOR: BRANŻA: Powiatowy Zarząd Dróg ul. Staszica Ostrów Wielkopolski Drogowa - kanalizacja deszczowa ZAWARTOŚĆ OPRACOWANIA: Część opisowa Część rysunkowa Uzgodnienia branżowe PROJEKTANT: DATA: PODPIS: mgr inż. Paweł Urbański UAN /91 WKP/BD/5341/01 listopad 2016 r. Ostrów Wielkopolski listopad 2016 r.

2 SPIS TREŚCI 1. CZĘŚĆ FORMALNO-PRAWNA 1.1. Oświadczenie projektanta Kopia uprawnień projektanta. 2. PROJEKT ZAGOSPODAROWANIA TERENU 2.1. Przedmiot inwestycji Istniejące zagospodarowanie terenu. 2.3.Projektowane zagospodarowanie terenu Udogodnienia dla osób niepełnosprawnych Ochrona zabytków Wpływ eksploatacji górniczej Informacja o przewidywanych zagrożeniach dla środowiska oraz higieny i ochrony zdrowia Informacja o obszarze oddziaływania obiektu. 3. INFORMACJA BIOZ 4. UZGODNIENIA BRANŻOWE 5. OPIS TECHNICZNY 5.1. Podstawa opracowania 5.2. Przedmiot opracowania 5.3.Opis stanu istniejącego 5.4. Opis rozwiązań projektowych Profil podłużny Ogólna charakterystyka obiektu Warunki gruntowo-wodne Kolektory deszczowe Przykanaliki i wpusty deszczowe. 6. CZĘŚĆ GRAFICZNA 6.1. Plan orientacyjny rys. nr Plan zagospodarowania terenu rys. nr 2 - skala 1: Profil podłużny rys. nr 3 - skala 1:50/ Studzienka rewizyjna Ø 425 mm rys. nr 4 - skala 1: Studzienka ściekowa Ø 500 mm rys. nr 5 - skala 1:10 1

3 1. CZĘŚĆ FORMALNO-PRAWNA 1.1. Oświadczenie projektanta Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Pozycja 1409 Obwieszczenia Marszałka Sejmu Rzeczypospolitej Polskiej z dn. 2 października 2013 roku w sprawie jednolitego tekstu ustawy Prawo budowlane) oświadczam, że projekt budowlany: Przebudowa drogi powiatowej nr 5322P w m. Gorzyce Wielkie, Ostrów Wielkopolski i Lamki budowa kanalizacji deszczowej na odcinku długości 975,0 m wykonany w listopadzie 2016 roku zleceniodawca: Powiatowy Zarząd Dróg ul. Staszica Ostrów Wielkopolski został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant:... 2

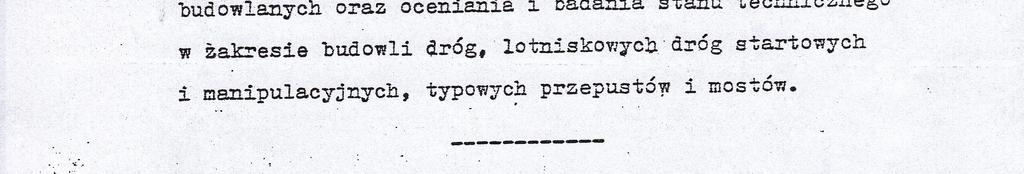

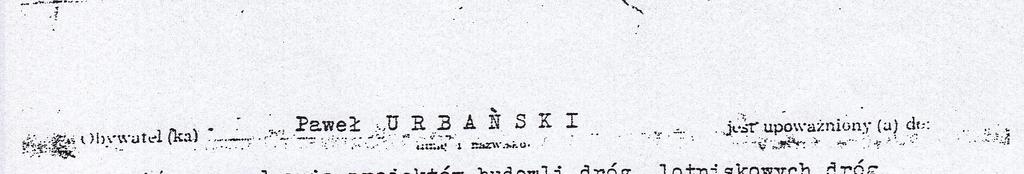

4 1.2.Kopia uprawnień projektanta 3

5 Przebudowa drogi powiatowej nr 5322P w m. Gorzyce Wielkie, Ostrów Wielkopolski i Lamki - budowa kanalizacji deszczowej 4

6 2. PROJEKT ZAGOSPODAROWANIA TERENU Przedmiot inwestycji. Opracowanie obejmuje projekt budowy obiektów infrastruktury technicznej, stanowiącej system kanalizacji deszczowej stanowiącej zarurowanie rowu przydrożnego, służącej odwodnieniu pasa drogowego. Zakres prac obejmuje budowę kolektorów kanalizacji deszczowej wraz z przykanalikami i wpustami deszczowymi w celu przeprowadzenia ścieków deszczowych w istniejącym rowie przydrożnym na odcinkach gdzie projektowany ciąg pieszo-rowerowy przebiega po śladzie istniejącego rowu Istniejące zagospodarowanie terenu. Drogi powiatowa nr 5322P na odcinku m. Lamki - Gorzyce Wielkie posiada jezdnię o nawierzchni bitumicznej szerokości 5,0 do 6,0 m. Po obu stronach jezdni występują pobocza gruntowe i rowy przydrożne, a we wsi Gorzyce Wielkie na odcinku zabudowy mieszkalnej chodniki o nawierzchni gruntowej. Zjazdy do przyległych posesji mają nawierzchnię gruntową a część utwardzoną. W pasie projektowanego zarurowania rowu zlokalizowane są następujące urządzenia uzbrojenia terenu: sieć telekomunikacyjną, sieć energetyczna, sieć wodociągowa, kanalizacja deszczowa i sanitarna, sieć gazowa Projektowane zagospodarowanie terenu. Projektowane zagospodarowanie terenu obejmuje budowę sieci kanalizacji deszczowej wraz z przykanalikami, w celu odwodnienia pasa drogowego drogi powiatowej nr 5322P na odcinku od skrzyżowania z linią kolejową Ostrów Wlkp. Krotoszyn do m. Lamki długości 975,0 m w celu przeprowadzenia ścieków deszczowych w istniejącym rowie przydrożnym na odcinkach gdzie projektowany ciąg pieszo-rowerowy przebiega po śladzie istniejącego rowu. System kanalizacji deszczowej składający się z 2 kolektorów deszczowych, zaprojektowano w technologii rur PVC litych, uzbrojonych w studzienki rewizyjne wraz z systemem przykanalików z rur PVC oraz wpustów deszczowych ulicznych betonowych o klasie nośności 40 Mg. Układ sieci kanalizacyjnej podzielono na dwa niezależne odcinki. Odcinek nr 1: od km 1+036,5 do km długości 113,50 m. Odcinek nr. 2: od km do km długości 340,0 m. mb Pod względem obmiarowym zakres projektowanego przedsięwzięcia wygląda następująco: Kolektory kanalizacji deszczowej z rur PVC litych o śr. zewnętrznej 250 mm 113,5 mb Kolektory kanalizacji deszczowej z rur PVC litych o śr. zewnętrznej 315 mm 341,0 mb Przykanaliki kanalizacji deszczowej PVC litych o śr. zewnętrznej 160 mm 6 szt. /16,5 Studnie kanalizacyjne systemowe PVC o średnicy 425 mm z zamknięciem rurą teleskopową i pokrywą żeliwną D szt. Wpusty deszczowe betonowe z rusztem żeliwnym D400 6 szt Udogodnienia architektoniczne dla osób niepełnosprawnych. Nie dotyczy Dane informujące o ochronie zabytków. 5

7 Teren przeznaczony pod planowaną inwestycję nie jest wpisany do rejestru zabytków i nie jest objęty ochroną konserwatora zabytków Wpływ eksploatacji górniczej. Nie dotyczy - inwestycja nie znajduje się w obrębie eksploatacji górniczej Informacja o przewidywanych zagrożeniach dla środowiska oraz higieny i ochrony zdrowia. Nie przewiduje się negatywnego wpływu inwestycji na środowisko oraz higienę i ochronę zdrowia Informacja o obszarze oddziaływania obiektu. Obszar oddziaływania obiektu nie wykracza poza działki na których obiekt został zaprojektowany. Określenia dokonano na podstawie ustawy z dnia 7 lipca 1994 roku prawo budowlane pozycja 1409 Obwieszczenia Marszałka Sejmu Rzeczypospolitej Polskiej z dn. 2 października 2013 roku w sprawie jednolitego tekstu ustawy Prawo budowlane. Projektant: 6

8 3.INFORMACJA BIOZ. Nazwa obiektu budowlanego: Przebudowa drogi powiatowej nr 5322P w m. Gorzyce Wielkie, Ostrów Wielkopolski i Lamki budowa kanalizacji deszczowej na odcinku długości 975,0 m Adres obiektu budowlanego: Obręb nr 0007 Gorzyce Wielkie dz. Nr 389; obręb 0157 Ostrów Wlkp. dz. nr 17/7, 1, 6, 2, 4; obręb 0014 Lamki dz. nr 337/3, 337/2, 336, 337/5, 337/16 Nazwa i adres inwestora: Powiatowy Zarząd Dróg ul. Staszica Ostrów Wielkopolski Sporządzający informację: mgr inż. Paweł Urbański Data opracowania: listopad 2016 Kolejność realizacji robót: - roboty pomiarowe, - roboty rozbiórkowe, - roboty ziemne wykopy pod kanał deszczowy i studnie, - montaż rurociągów i studni rewizyjnych, - podłączenie wpustów deszczowych, - zasypanie wykonanego kanału, - porządkowanie pasa drogowego. Wykaz istniejących obiektów budowlanych: - droga powiatowa, - sieć telekomunikacyjną, - sieć energetyczna, - sieć wodociągowa, - kanalizacja deszczowa i sanitarna, - sieć gazowa. Wykaz elementów zagospodarowania terenu mogących stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi: - ruch pojazdów na drodze. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: - ruch pojazdów na drodze. Sposób przeprowadzenia instruktażu pracowników przed rozpoczęciem realizacji prac szczególnie niebezpiecznych: - szkolenie ogólne i stanowiskowe w zakresie BHP, - określenie zasad postępowania w sytuacji zagrożenia, - wyznaczenie osób odpowiedzialnych za bezpośredni nadzór nad wykonaniem prac 7

9 szczególnie niebezpiecznych, - określenie zasad używania odzieży roboczej i środków ochrony indywidualnej przez pracowników. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: Kierownik budowy jest zobowiązany podjąć odpowiednie działania profilaktyczne mające na celu: - zapewnienie organizacji i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniami wypadkiem oraz oddziaływaniem czynników szkodliwych i uciążliwych, - zapewnienie likwidacji zagrożeń dla zdrowia i życia pracowników głównie poprzez zastosowanie technologii, materiałów i substancji nie powodujących zagrożeń. W przypadkach stwierdzenia bezpośredniego zagrożenia dla zdrowia i życia pracowników osoba sprawująca nadzór nad pracownikami zobowiązana jest do niezwłocznego wstrzymania prac w strefie zagrożonej i podjęcia działań mających na celu usunięcie zagrożeń. Kierownik budowy jest zobowiązany do: - opracowania planu bezpieczeństwa i ochrony zdrowia na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie formy i plany bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. - opracowania i zatwierdzenia zgodnie z obowiązującymi przepisami projektu organizacji ruchu na czas prowadzenia robót, - prawidłowego oznakowania miejsca prowadzonych robót, - podjęcia innych niezbędnych działań. 8

10 4. UZGODNIENIA BRANŻOWE 9

11 10

12 11

13 12

14 13

15 14

16 15

17 16

18 17

19 18

20 4. OPIS TECHNICZNY 4.1. Podstawa opracowania. - umowa z Powiatowym Zarządem Dróg w Ostrowie Wielkopolskim, - mapa geodezyjna sytuacyjno - wysokościowa istniejącego terenu w skali 1:500 - uzgodnienia i ustalenia z zainteresowanymi urzędami i instytucjami - rozporządzenie Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z 1999 r. Nr 43 poz.430) - obowiązujące normy i przepisy Przedmiot opracowania. Opracowanie obejmuje projekt budowy obiektów infrastruktury technicznej, stanowiącej system kanalizacji deszczowej stanowiącej zarurowanie rowu przydrożnego, służącej odwodnieniu pasa drogowego. Zakres prac obejmuje budowę kolektorów kanalizacji deszczowej wraz z przykanalikami i wpustami deszczowymi z przeprowadzeniem ścieków deszczowych w istniejącym rowie przydrożnym na odcinkach gdzie projektowany ciąg pieszo-rowerowy przebiega po śladzie istniejącego rowu. Układ sieci kanalizacyjnej podzielono na dwa niezależne odcinki. Odcinek nr 1: od km 1+036,5 do km długości 113,50 m. Odcinek nr. 2: od km do km długości 341,0 m Opis stanu istniejącego. Drogi powiatowa nr 5322P na odcinku m. Lamki - Gorzyce Wielkie posiada jezdnię o nawierzchni bitumicznej szerokości 5,0 do 6,0 m. Po obu stronach jezdni występują pobocza gruntowe i rowy przydrożne, a we wsi Gorzyce Wielkie na odcinku zabudowy mieszkalnej chodniki o nawierzchni gruntowej. Zjazdy do przyległych posesji mają nawierzchnię gruntową a część utwardzoną. W pasie projektowanego zarurowania rowu zlokalizowane są następujące urządzenia uzbrojenia terenu: sieć telekomunikacyjną, sieć energetyczna, sieć wodociągowa, kanalizacja deszczowa i sanitarna, sieć gazowa Projektowane zagospodarowanie terenu. Projektowane zagospodarowanie terenu obejmuje budowę sieci kanalizacji deszczowej wraz z przykanalikami, w celu odwodnienia pasa drogowego drogi powiatowej nr 5322P na odcinku od skrzyżowania z linią kolejową Ostrów Wlkp. Krotoszyn do m. Lamki długości 975,0 m w celu przeprowadzenia ścieków deszczowych w istniejącym rowie przydrożnym na odcinkach gdzie projektowany ciąg pieszo-rowerowy przebiega po śladzie istniejącego rowu. System kanalizacji deszczowej składający się z 2 kolektorów deszczowych, zaprojektowano w technologii rur PVC litych, uzbrojonych w studzienki rewizyjne wraz z systemem przykanalików z rur PVC oraz wpustów deszczowych ulicznych betonowych o klasie nośności 40 Mg. Układ sieci kanalizacyjnej podzielono na dwa niezależne odcinki. Odcinek nr 1: od km 1+036,5 do km długości 113,50 m. Odcinek nr. 2: od km do km długości 341,0 m. 19

21 mb Pod względem obmiarowym zakres projektowanego przedsięwzięcia wygląda następująco: Kolektory kanalizacji deszczowej z rur PVC litych o śr. zewnętrznej 250 mm 113,5 mb Kolektory kanalizacji deszczowej z rur PVC litych o śr. zewnętrznej 315 mm 341,0 mb Przykanaliki kanalizacji deszczowej PVC litych o śr. zewnętrznej 160 mm 6 szt. /16,5 Studnie kanalizacyjne systemowe PVC o średnicy 425 mm z zamknięciem rurą teleskopową i pokrywą żeliwną D szt. Wpusty deszczowe betonowe z rusztem żeliwnym D400 6 szt. Rozwiązania sytuacyjne oraz rozmieszczenie poszczególnych urządzeń systemu kanalizacji deszczowej pokazano na rysunkach nr 2.1 i 2.2 Plan zagospodarowania terenu w skali 1: Profil podłużny. Projektowane rzędne systemu kanalizacji deszczowej zostały ustalone w oparciu o rzędne istniejącej jezdni bitumicznej, przyległych posesji oraz istniejących rzędnych kanalizacji deszczowej w ul. Kwiatowej oraz rowu melioracyjnego w celu zminimalizowania robót ziemnych Oraz uzyskania przynajmniej minimalnych spadków podłużnych oraz grubości przykrycia projektowanych kanałów deszczowych. Rozwiązania wysokościowe oraz parametry niwelety pokazano na rysunku nr 3 Profil podłużny w skali 1:50/ Ogólna charakterystyka obiektu. Projekt obejmuje budowę sieci kanalizacji deszczowej wraz z przykanalikami, w celu odwodnienia pasa drogowego drogi powiatowej nr 5322P na odcinku od skrzyżowania z linią kolejową Ostrów Wlkp. Krotoszyn do m. Lamki długości 975,0 m w celu przeprowadzenia ścieków deszczowych w istniejącym rowie przydrożnym na odcinkach gdzie projektowany ciąg pieszorowerowy przebiega po śladzie istniejącego rowu. System kanalizacji deszczowej składający się z 2 kolektorów deszczowych, zaprojektowano w technologii rur z rur PVC litych, uzbrojonych w studzienki rewizyjne wraz z systemem przykanalików z rur PVC oraz wpustów deszczowych ulicznych betonowych z rusztem żeliwnym D400. Bilans wód deszczowych: Odcinek nr 1: - nawierzchnia jezdni 337,5*3,0 = 1 012,5 m 2 - chodnik i zjazdy = 594,9 m 2 Razem = 1 607,4 m 2 Odcinek nr 2: - nawierzchnia jezdni 540,0*3,0 = 1 620,0 m 2 - chodnik i zjazdy = 1 379,7 m 2 Razem = 2 999,7 m 2 Do obliczeń przyjęto współczynniki: - współczynnik spływu ψ=0,90 - natężenie deszczu miarodajnego o prawdopodobieństwie wystąpienia p=50% ik czasie trwania t=15 min. Q131,0 l/s/ha - średni opad roczny H=550 mm - współczynnik spływu φ=1.0 Obliczenie ilości wód deszczowych Qs = q*ψ*φ*f Qs1 = 131,0*0,90*1,0*0,16 = 18,86 l/s Qs2 = 131,0*0,90*1,0*0,30 = 35,37 l/s 20

22 Obliczenie rocznego odpływu: Qr = H*Fc*ψ Qr1 = 0,550*1 607,4*0,90 = 795,7 m 3 /rok Qr2 = 0,550*2 999,7*0,90 = 1 484,8 m 3 /rok 4.7. Warunki gruntowo-wodne. Warunki gruntowo - wodne oceniono na podstawie wizji lokalnej i wykopów próbnych. Na całym odcinku zalegają grunty wątpliwe i panują przeciętne warunki wodne. Na podstawie stwierdzonych warunków gruntowo - wodnych przyjęto grupę nośności podłoża jako G-2 (zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie) Kolektory deszczowe Kanalizację deszczową zaprojektowano w oparciu o system kanalizacji zewnętrznej deszczowej składający się z 2 kolektorów deszczowych, zaprojektowano w technologii rur PVC litych, uzbrojonych w studnie kanalizacyjne systemowe PVC o średnicy 425 mm z zamknięciem rurą teleskopową i pokrywą żeliwną D400 wraz z systemem przykanalików z rur PVC. W projekcie przewidziano zastosowanie rur kielichowych łączonych na uszczelkę gumową o łącznej długości 454,5 mb, układanych w miejsce istniejącego rowu przydrożnego z ich zasypaniem gruntem dowożonym. Rzędne posadowienia kanałów nawiązano do rzędnych projektowanej i istniejącej niwelety ulicy, projektowanych rzędnych odbiorników oraz zagłębienia istniejącego uzbrojenia podziemnego. Istniejące wjazdy wraz z przepustami przewidziano do rozbiórki, na bieżąco wraz z postępem robót. Układanie rurociągu powinno odbywać się ze spadkami według profilu podłużnego. Przebieg kanałów podano na planie sytuacyjnym. Projektowane rurociągi przewiduje się ułożyć na podsypce piaskowej o grubości 15cm. Doboru średnic rurociągów dla przyjętych spadków i obliczonych ilości wód deszczowych, przeprowadzono w miejscach najbardziej niekorzystnych pod względem hydraulicznym. Dla umożliwienia kontroli pracy kolektorów oraz podłączenia wpustów deszczowych zaprojektowano na trasie kanałów wykonanie studni rewizyjnych Przykanaliki i wpusty deszczowe W celu odwodnienia pasa drogowego przewidziano wykonanie wpustów deszczowych. W projekcie przewidziano zastosowanie studzienek prefabrykowanych betonowych o średnicy 500mm z wpustem żeliwnym klasy D400 na zawiasie, z osadnikiem wysokości min. 70cm. Dla umożliwienia odprowadzenia wody z wpustów deszczowych zaprojektowano przykanaliki z rur PVC. W projekcie przewidziano zastosowanie rur kielichowych łączonych na uszczelkę gumową klasy SN8 średnicy 160mm. Połączenie przykanalików ze studzienkami ściekowymi przewidziano za pomocą przejść szczelnych dla rur PVC, a włączenie do kolektora deszczowego poprzez studzienki rewizyjne. Lokalizację przykanalików i wpustów deszczowych pokazano na planach sytuacyjnych. 21

23 Tabela robót ziemnych wykop pod rurociąg kanalizacji deszczowej 22

24 Odległość Przekrój Powierzchnia w Powierzchnia średnia Objętość wykopu [m] przekroju [m 2 ] [m 2 ] [m 3 ] S24 0,69 63,5 1,11 70,48 S25 0,55 50,0 1,125 56,25 S26 0,58 Razem 126,73 wlot 0,70 6,0 0,70 4,20 S27 0,70 44,0 0,68 29,92 S28 0,66 50,0 0,78 39,00 S29 0,90 50,0 0,915 45,75 S30 0,93 50,0 0,865 43,25 S31 0,80 45,0 0,66 29,70 S32 0,52 44,0 0,55 24,20 S33 0,58 11,0 0,58 6,38 S34 0,58 41,0 0,54 22,14 wylot 0,50 Razem: 244,54 23
