OPERAT WODNOPRAWNY NA ZABUDOWĘ ROWU PRZYDROśNEGO BEZ NAZWY PRZEPUSTEM RUROWYM Ø 500mm I ODPROWADZENIE WODY OPADOWEJ DO ROWU Z PROJEKTOWANEGO PLACU

Transkrypt

1 OPERAT WODNOPRAWNY NA ZABUDOWĘ ROWU PRZYDROśNEGO BEZ NAZWY PRZEPUSTEM RUROWYM Ø 500mm I ODPROWADZENIE WODY OPADOWEJ DO ROWU Z PROJEKTOWANEGO PLACU PARKINGOWEGO NA DZIAŁKACH NR 338/4 I 216/2 W MIEJSCOWOŚCI BREŃ (GMINA LISIA GÓRA)

2 Zawartość opracowania Część opisowa: 1. Opis techniczny Część rysunkowa: Orientacja skala 1: Projekt zagospodarowania działki skala 1: Plan warstwicowy skala 1: Przekrój konstrukcyjny skala 1:50 4. Przekroje poprzeczne skala 1: Profil podłuŝny skala 1:50/ Szczegóły odwodnienia skala 1:50 7. Szczegół wykonania przyczółka skala 1:50 Załączniki: 1. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP z dnia Decyzja zmieniająca decyzję o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP.4.Zm z dnia Wypis z rejestru gruntów 4. Uprawnienia projektanta, przynaleŝność do MOIIB

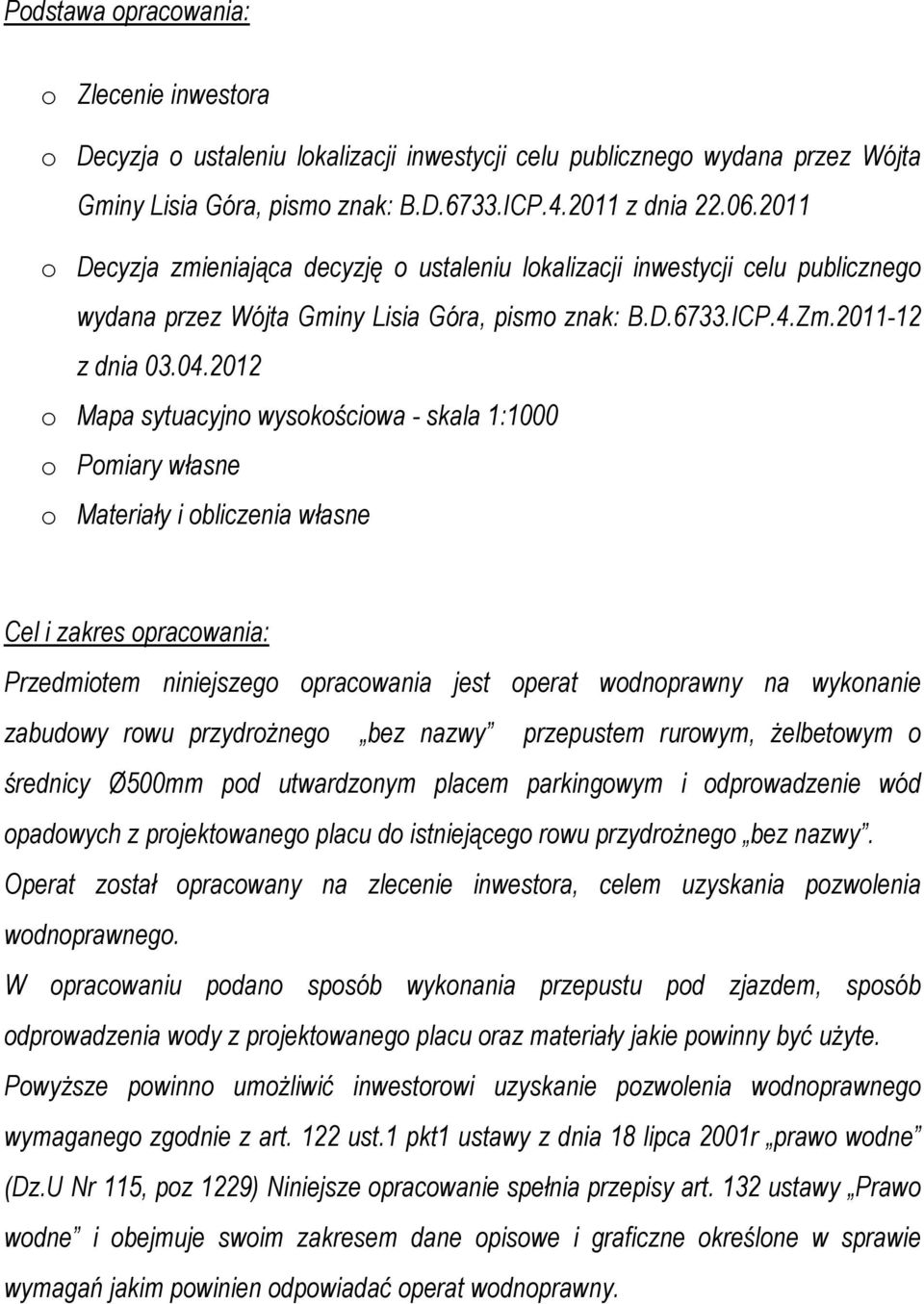

3 Podstawa opracowania: o Zlecenie inwestora o Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP z dnia o Decyzja zmieniająca decyzję o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP.4.Zm z dnia o Mapa sytuacyjno wysokościowa - skala 1:1000 o Pomiary własne o Materiały i obliczenia własne Cel i zakres opracowania: Przedmiotem niniejszego opracowania jest operat wodnoprawny na wykonanie zabudowy rowu przydroŝnego bez nazwy przepustem rurowym, Ŝelbetowym o średnicy Ø500mm pod utwardzonym placem parkingowym i odprowadzenie wód opadowych z projektowanego placu do istniejącego rowu przydroŝnego bez nazwy. Operat został opracowany na zlecenie inwestora, celem uzyskania pozwolenia wodnoprawnego. W opracowaniu podano sposób wykonania przepustu pod zjazdem, sposób odprowadzenia wody z projektowanego placu oraz materiały jakie powinny być uŝyte. PowyŜsze powinno umoŝliwić inwestorowi uzyskanie pozwolenia wodnoprawnego wymaganego zgodnie z art. 122 ust.1 pkt1 ustawy z dnia 18 lipca 2001r prawo wodne (Dz.U Nr 115, poz 1229) Niniejsze opracowanie spełnia przepisy art. 132 ustawy Prawo wodne i obejmuje swoim zakresem dane opisowe i graficzne określone w sprawie wymagań jakim powinien odpowiadać operat wodnoprawny.

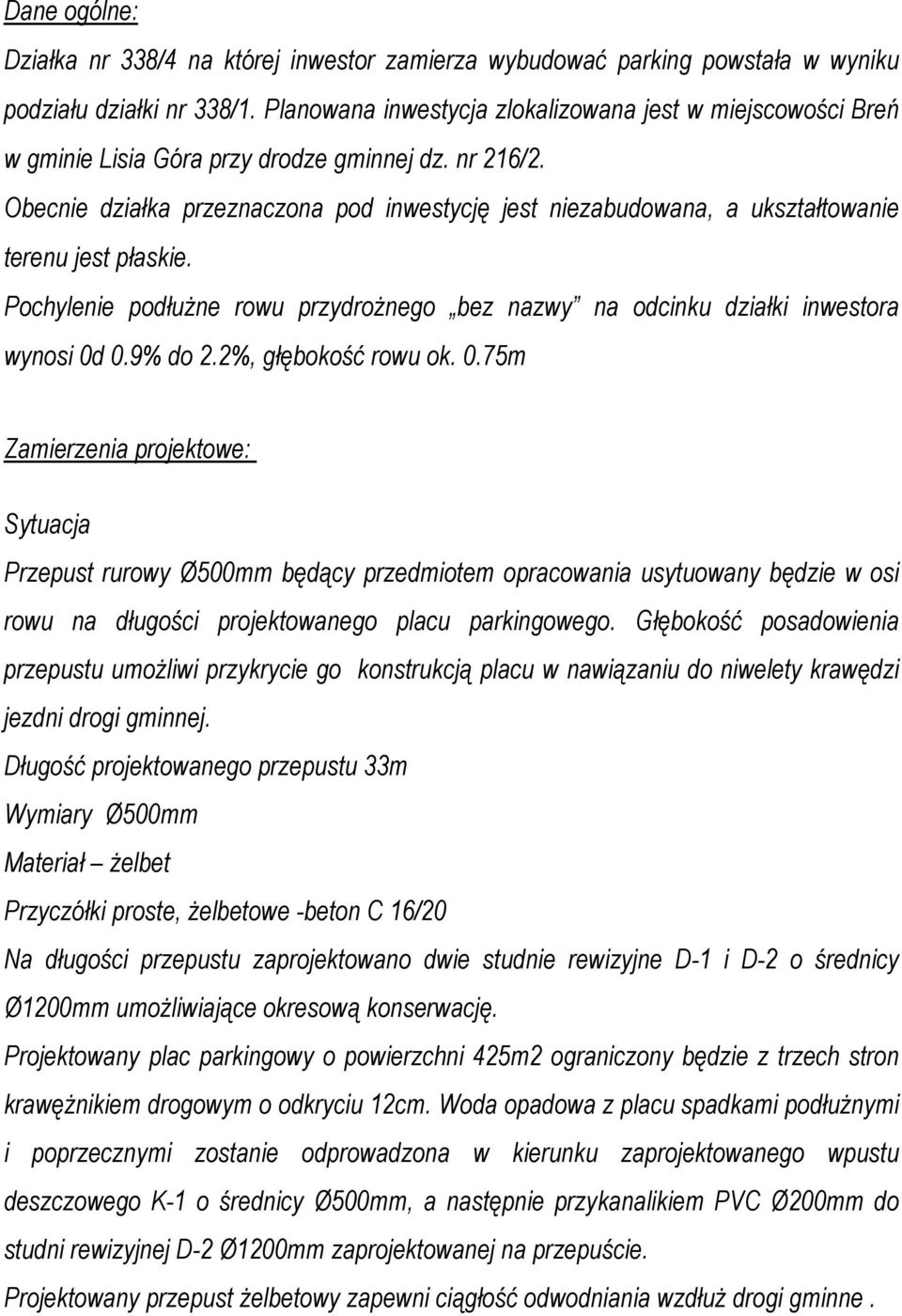

4 Dane ogólne: Działka nr 338/4 na której inwestor zamierza wybudować parking powstała w wyniku podziału działki nr 338/1. Planowana inwestycja zlokalizowana jest w miejscowości Breń w gminie Lisia Góra przy drodze gminnej dz. nr 216/2. Obecnie działka przeznaczona pod inwestycję jest niezabudowana, a ukształtowanie terenu jest płaskie. Pochylenie podłuŝne rowu przydroŝnego bez nazwy na odcinku działki inwestora wynosi 0d 0.9% do 2.2%, głębokość rowu ok. 0.75m Zamierzenia projektowe: Sytuacja Przepust rurowy Ø500mm będący przedmiotem opracowania usytuowany będzie w osi rowu na długości projektowanego placu parkingowego. Głębokość posadowienia przepustu umoŝliwi przykrycie go konstrukcją placu w nawiązaniu do niwelety krawędzi jezdni drogi gminnej. Długość projektowanego przepustu 33m Wymiary Ø500mm Materiał Ŝelbet Przyczółki proste, Ŝelbetowe -beton C 16/20 Na długości przepustu zaprojektowano dwie studnie rewizyjne D-1 i D-2 o średnicy Ø1200mm umoŝliwiające okresową konserwację. Projektowany plac parkingowy o powierzchni 425m2 ograniczony będzie z trzech stron krawęŝnikiem drogowym o odkryciu 12cm. Woda opadowa z placu spadkami podłuŝnymi i poprzecznymi zostanie odprowadzona w kierunku zaprojektowanego wpustu deszczowego K-1 o średnicy Ø500mm, a następnie przykanalikiem PVC Ø200mm do studni rewizyjnej D-2 Ø1200mm zaprojektowanej na przepuście. Projektowany przepust Ŝelbetowy zapewni ciągłość odwodniania wzdłuŝ drogi gminne.

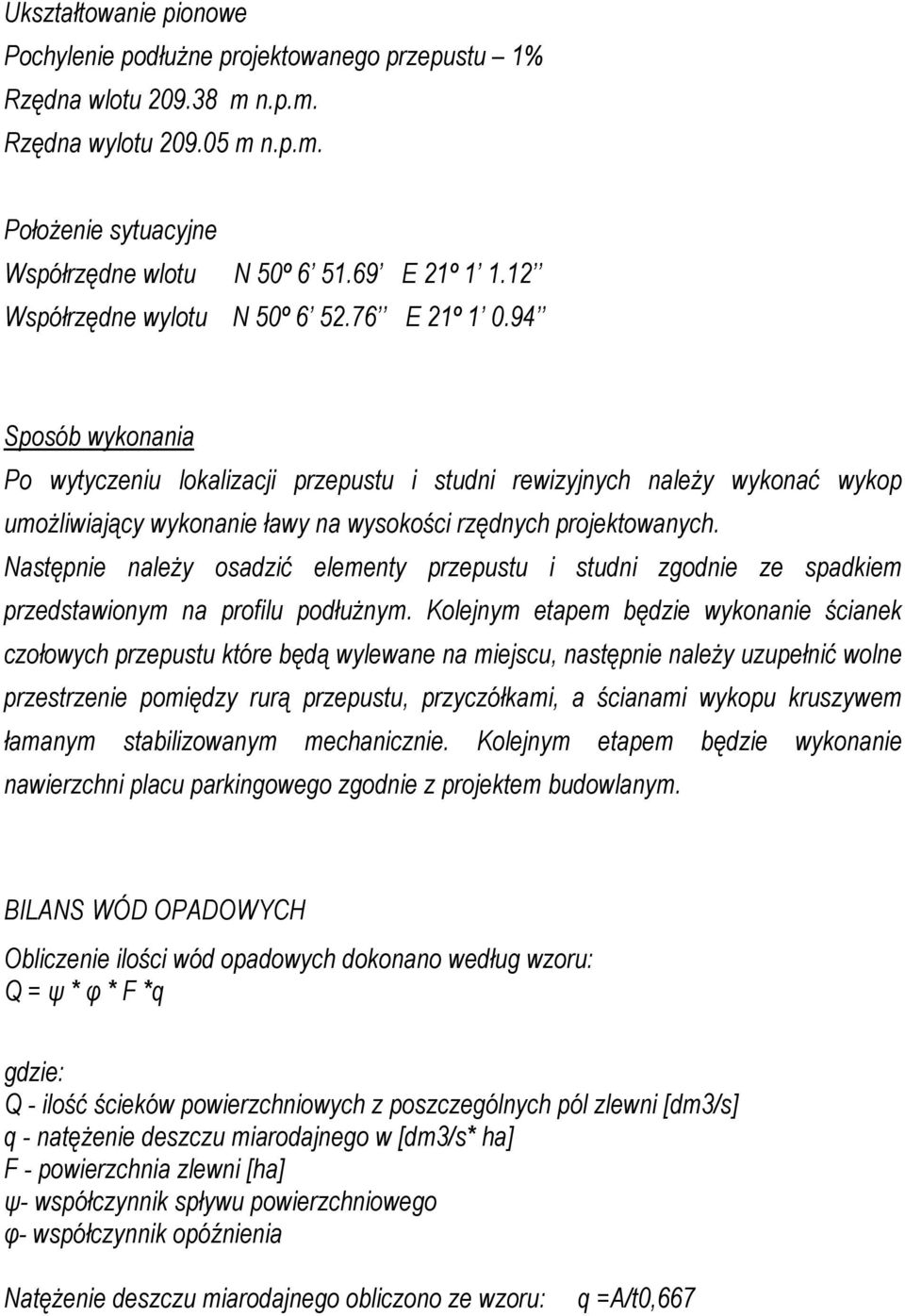

5 Ukształtowanie pionowe Pochylenie podłuŝne projektowanego przepustu 1% Rzędna wlotu m n.p.m. Rzędna wylotu m n.p.m. PołoŜenie sytuacyjne Współrzędne wlotu N 50º E 21º Współrzędne wylotu N 50º E 21º Sposób wykonania Po wytyczeniu lokalizacji przepustu i studni rewizyjnych naleŝy wykonać wykop umoŝliwiający wykonanie ławy na wysokości rzędnych projektowanych. Następnie naleŝy osadzić elementy przepustu i studni zgodnie ze spadkiem przedstawionym na profilu podłuŝnym. Kolejnym etapem będzie wykonanie ścianek czołowych przepustu które będą wylewane na miejscu, następnie naleŝy uzupełnić wolne przestrzenie pomiędzy rurą przepustu, przyczółkami, a ścianami wykopu kruszywem łamanym stabilizowanym mechanicznie. Kolejnym etapem będzie wykonanie nawierzchni placu parkingowego zgodnie z projektem budowlanym. BILANS WÓD OPADOWYCH Obliczenie ilości wód opadowych dokonano według wzoru: Q = ψ * φ * F *q gdzie: Q - ilość ścieków powierzchniowych z poszczególnych pól zlewni [dm3/s] q - natęŝenie deszczu miarodajnego w [dm3/s* ha] F - powierzchnia zlewni [ha] ψ- współczynnik spływu powierzchniowego φ- współczynnik opóźnienia NatęŜenie deszczu miarodajnego obliczono ze wzoru: q =A/t0,667

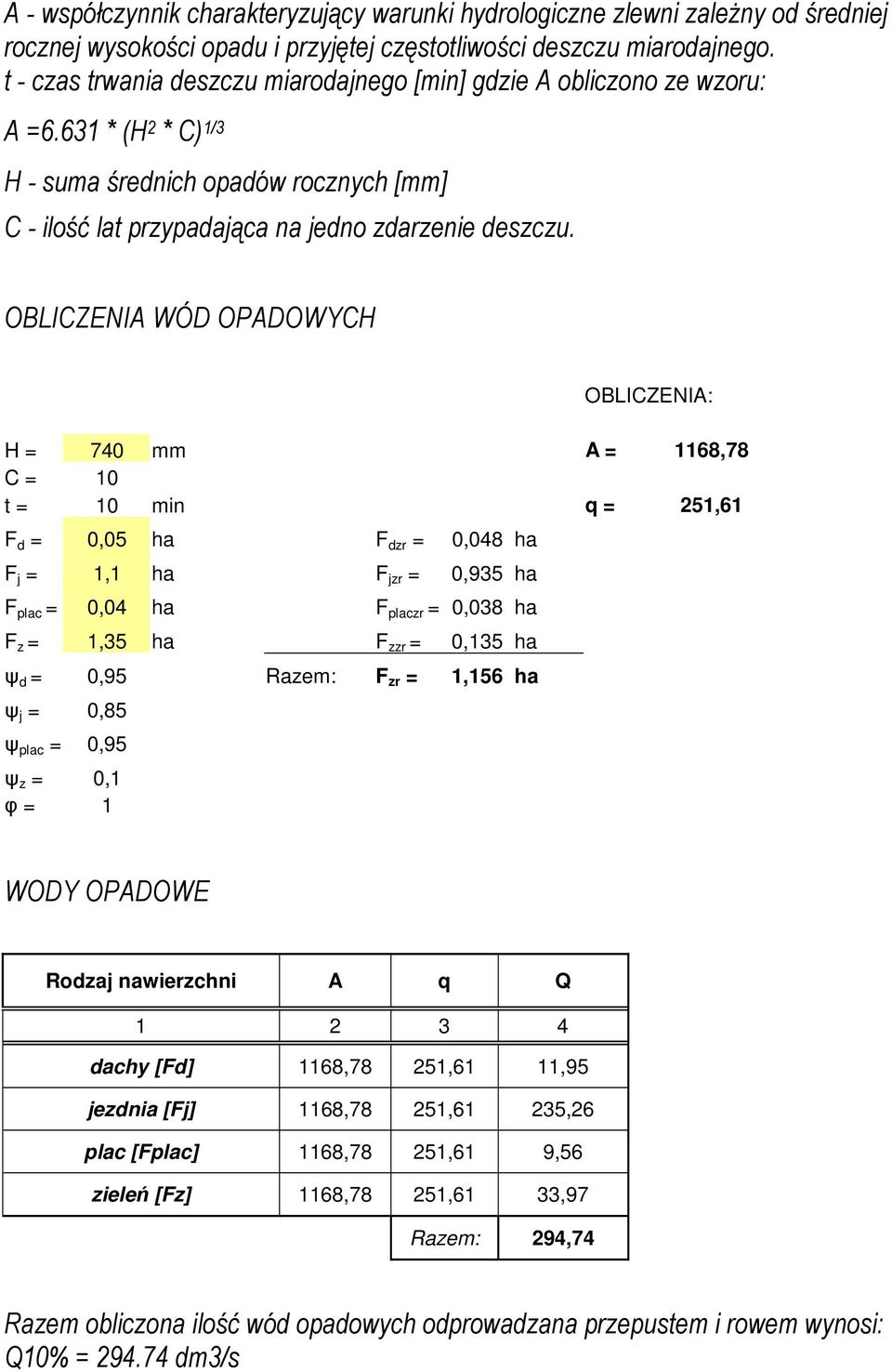

6 A - współczynnik charakteryzujący warunki hydrologiczne zlewni zaleŝny od średniej rocznej wysokości opadu i przyjętej częstotliwości deszczu miarodajnego. t - czas trwania deszczu miarodajnego [min] gdzie A obliczono ze wzoru: A =6.631 * (H 2 * C) 1/3 H - suma średnich opadów rocznych [mm] C - ilość lat przypadająca na jedno zdarzenie deszczu. OBLICZENIA WÓD OPADOWYCH OBLICZENIA: H = 740 mm A = 1168,78 C = 10 t = 10 min q = 251,61 F d = 0,05 ha F dzr = 0,048 ha F j = 1,1 ha F jzr = 0,935 ha F plac = 0,04 ha F placzr = 0,038 ha F z = 1,35 ha F zzr = 0,135 ha ψ d = 0,95 Razem: F zr = 1,156 ha ψ j = 0,85 ψ plac = 0,95 ψ z = 0,1 φ = 1 WODY OPADOWE Rodzaj nawierzchni A q Q dachy [Fd] 1168,78 251,61 11,95 jezdnia [Fj] 1168,78 251,61 235,26 plac [Fplac] 1168,78 251,61 9,56 zieleń [Fz] 1168,78 251,61 33,97 Razem: 294,74 Razem obliczona ilość wód opadowych odprowadzana przepustem i rowem wynosi: Q10% = dm3/s

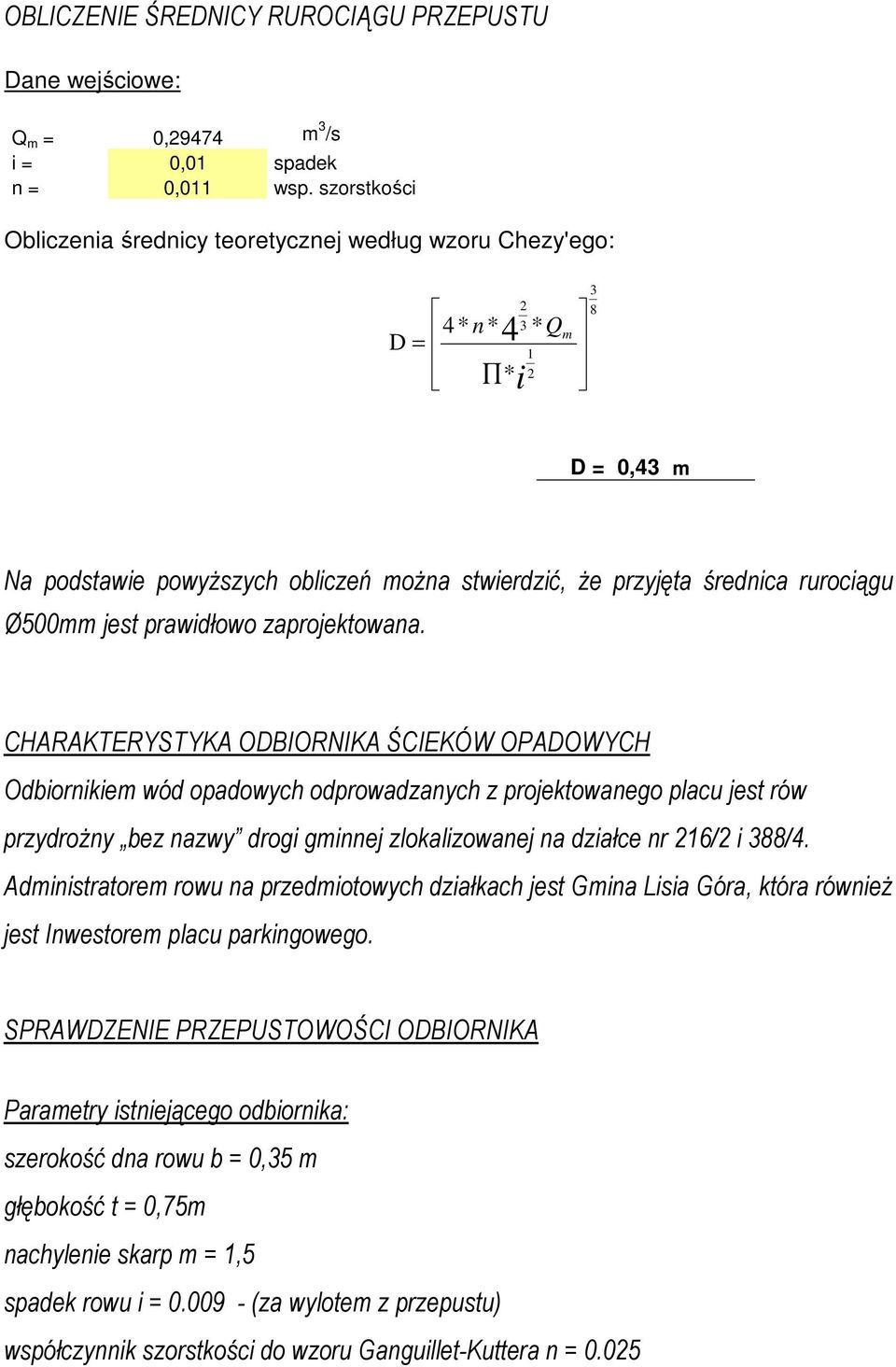

7 OBLICZENIE ŚREDNICY RUROCIĄGU PRZEPUSTU Dane wejściowe: Q m = 0,29474 m 3 /s i = 0,01 spadek n = 0,011 wsp. szorstkości Obliczenia średnicy teoretycznej według wzoru Chezy'ego: 4* * D n = 4 * 2 3 i * 1 2 Q m 3 8 D = 0,43 m Na podstawie powyŝszych obliczeń moŝna stwierdzić, Ŝe przyjęta średnica rurociągu Ø500mm jest prawidłowo zaprojektowana. CHARAKTERYSTYKA ODBIORNIKA ŚCIEKÓW OPADOWYCH Odbiornikiem wód opadowych odprowadzanych z projektowanego placu jest rów przydroŝny bez nazwy drogi gminnej zlokalizowanej na działce nr 216/2 i 388/4. Administratorem rowu na przedmiotowych działkach jest Gmina Lisia Góra, która równieŝ jest Inwestorem placu parkingowego. SPRAWDZENIE PRZEPUSTOWOŚCI ODBIORNIKA Parametry istniejącego odbiornika: szerokość dna rowu b = 0,35 m głębokość t = 0,75m nachylenie skarp m = 1,5 spadek rowu i = (za wylotem z przepustu) współczynnik szorstkości do wzoru Ganguillet-Kuttera n = 0.025

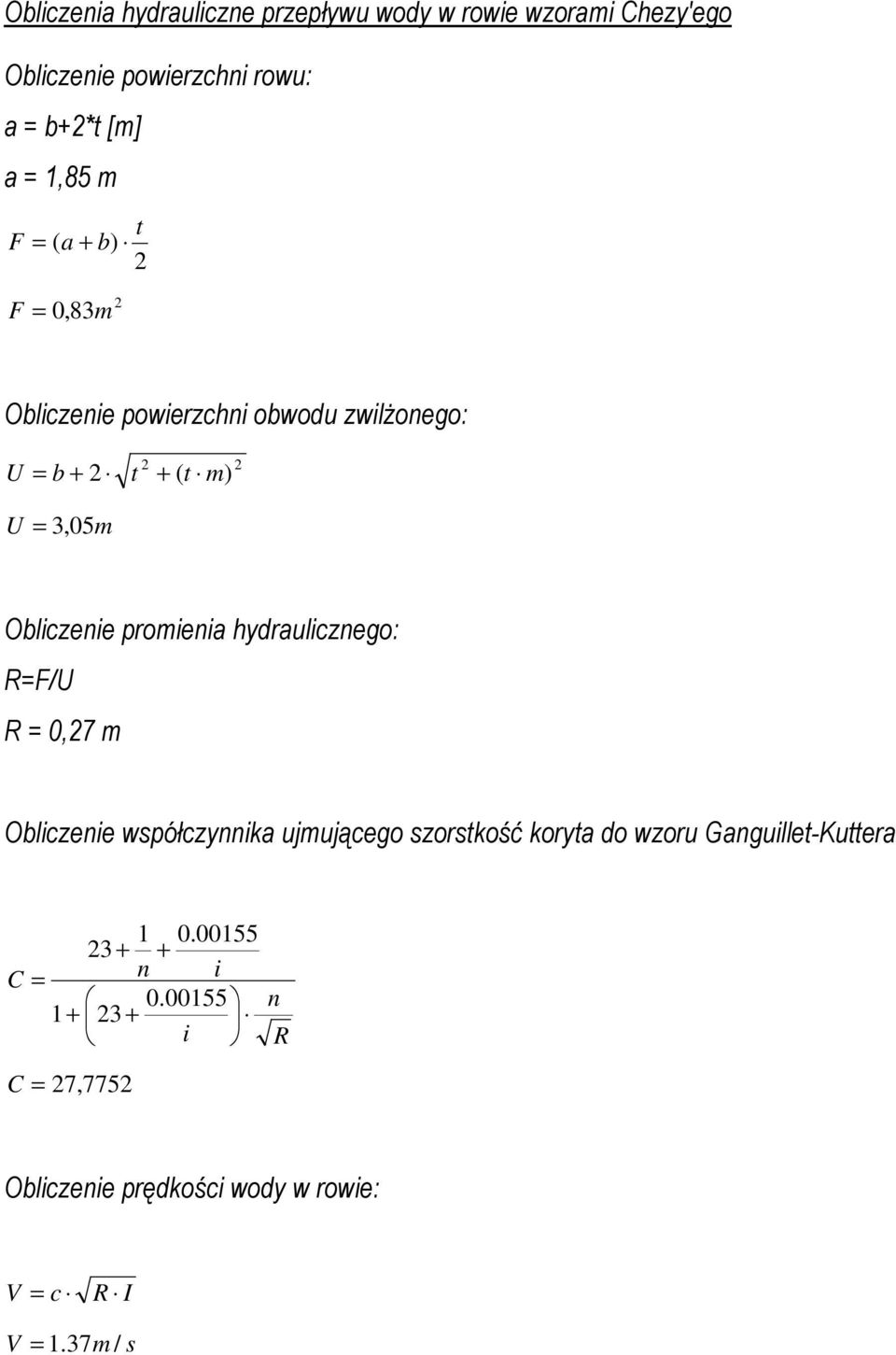

8 Obliczenia hydrauliczne przepływu wody w rowie wzorami Chezy'ego Obliczenie powierzchni rowu: a = b+2*t [m] a = 1,85 m t F = ( a + b) 2 F = 0,83m 2 Obliczenie powierzchni obwodu zwilŝonego: U = b t + ( t m ) 2 U = 3, 05m Obliczenie promienia hydraulicznego: R=F/U R = 0,27 m Obliczenie współczynnika ujmującego szorstkość koryta do wzoru Ganguillet-Kuttera C = n i i n R C = 27,7752 Obliczenie prędkości wody w rowie: V = c R I V = 1.37m / s

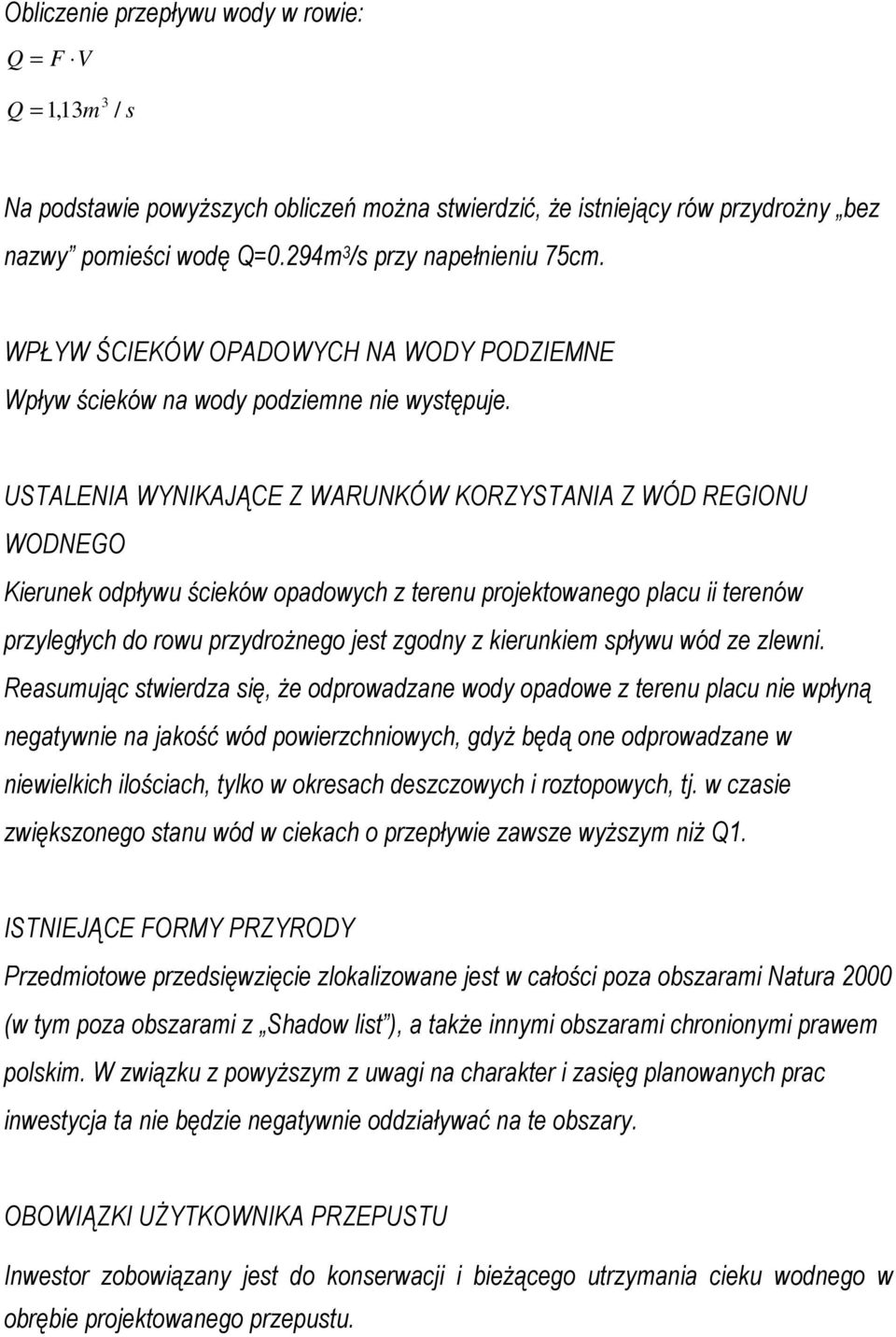

9 Obliczenie przepływu wody w rowie: Q = F V 3 Q = 1,13 m / s Na podstawie powyŝszych obliczeń moŝna stwierdzić, Ŝe istniejący rów przydroŝny bez nazwy pomieści wodę Q=0.294m 3 /s przy napełnieniu 75cm. WPŁYW ŚCIEKÓW OPADOWYCH NA WODY PODZIEMNE Wpływ ścieków na wody podziemne nie występuje. USTALENIA WYNIKAJĄCE Z WARUNKÓW KORZYSTANIA Z WÓD REGIONU WODNEGO Kierunek odpływu ścieków opadowych z terenu projektowanego placu ii terenów przyległych do rowu przydroŝnego jest zgodny z kierunkiem spływu wód ze zlewni. Reasumując stwierdza się, Ŝe odprowadzane wody opadowe z terenu placu nie wpłyną negatywnie na jakość wód powierzchniowych, gdyŝ będą one odprowadzane w niewielkich ilościach, tylko w okresach deszczowych i roztopowych, tj. w czasie zwiększonego stanu wód w ciekach o przepływie zawsze wyŝszym niŝ Q1. ISTNIEJĄCE FORMY PRZYRODY Przedmiotowe przedsięwzięcie zlokalizowane jest w całości poza obszarami Natura 2000 (w tym poza obszarami z Shadow list ), a takŝe innymi obszarami chronionymi prawem polskim. W związku z powyŝszym z uwagi na charakter i zasięg planowanych prac inwestycja ta nie będzie negatywnie oddziaływać na te obszary. OBOWIĄZKI UśYTKOWNIKA PRZEPUSTU Inwestor zobowiązany jest do konserwacji i bieŝącego utrzymania cieku wodnego w obrębie projektowanego przepustu.

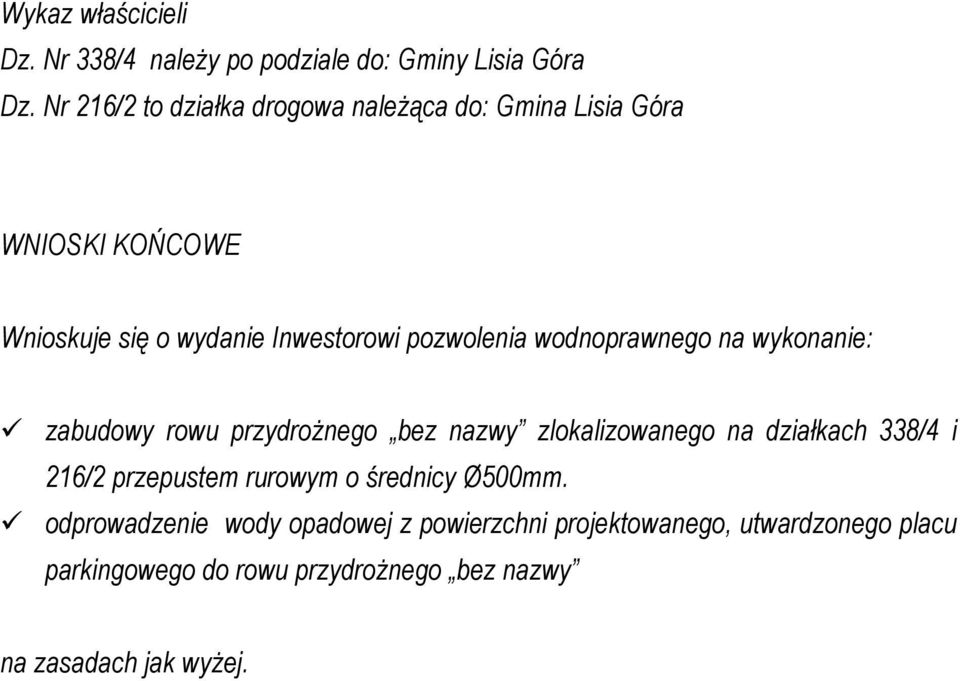

10 Wykaz właścicieli Dz. Nr 338/4 naleŝy po podziale do: Gminy Lisia Góra Dz. Nr 216/2 to działka drogowa naleŝąca do: Gmina Lisia Góra WNIOSKI KOŃCOWE Wnioskuje się o wydanie Inwestorowi pozwolenia wodnoprawnego na wykonanie: zabudowy rowu przydroŝnego bez nazwy zlokalizowanego na działkach 338/4 i 216/2 przepustem rurowym o średnicy Ø500mm. odprowadzenie wody opadowej z powierzchni projektowanego, utwardzonego placu parkingowego do rowu przydroŝnego bez nazwy na zasadach jak wyŝej.

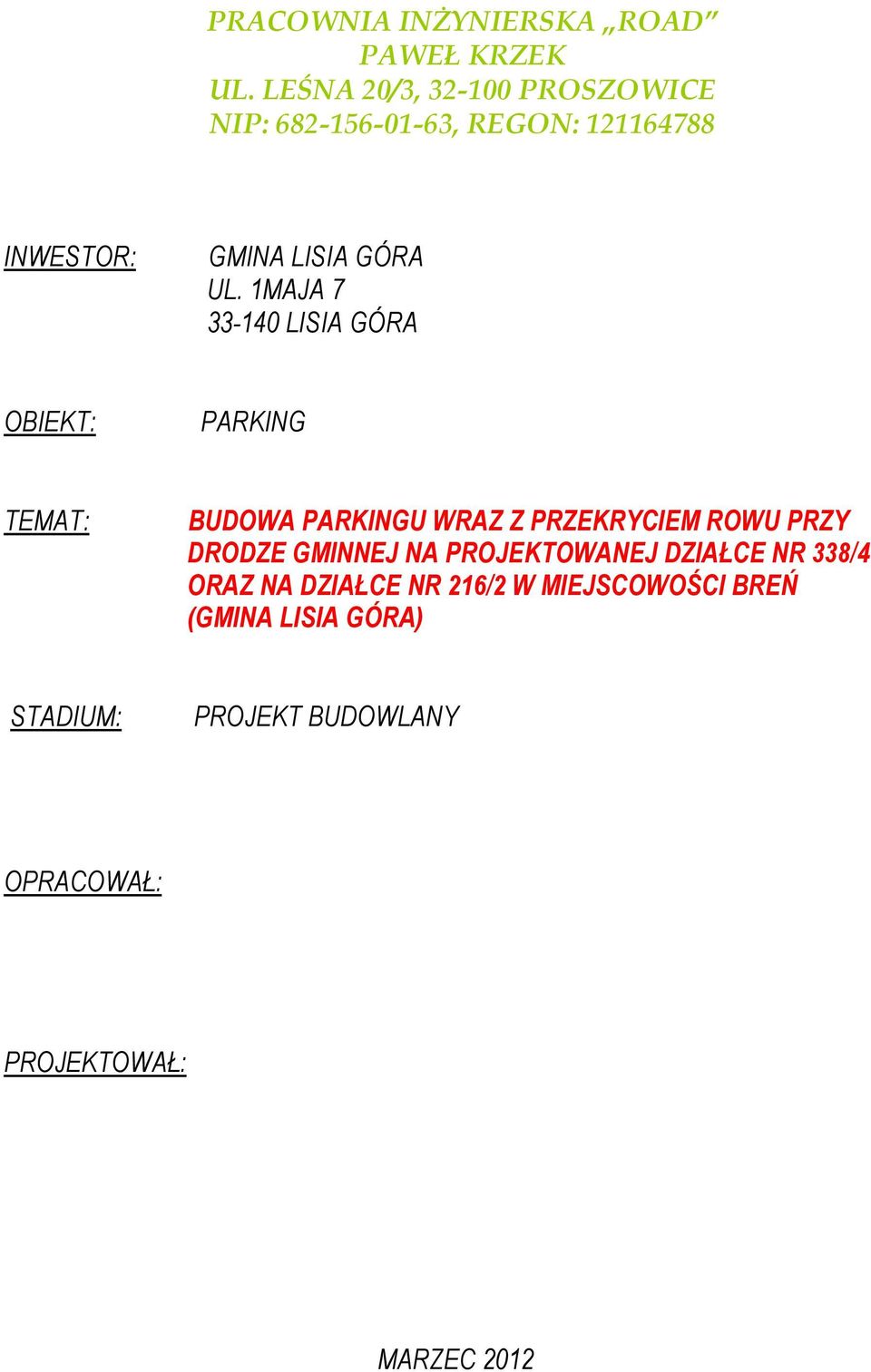

11 PRACOWNIA INśYNIERSKA ROAD PAWEŁ KRZEK UL. LEŚNA 20/3, PROSZOWICE NIP: , REGON: INWESTOR: GMINA LISIA GÓRA UL. 1MAJA LISIA GÓRA OBIEKT: PARKING TEMAT: BUDOWA PARKINGU WRAZ Z PRZEKRYCIEM ROWU PRZY DRODZE GMINNEJ NA PROJEKTOWANEJ DZIAŁCE NR 338/4 ORAZ NA DZIAŁCE NR 216/2 W MIEJSCOWOŚCI BREŃ (GMINA LISIA GÓRA) STADIUM: PROJEKT BUDOWLANY OPRACOWAŁ: PROJEKTOWAŁ: MARZEC 2012

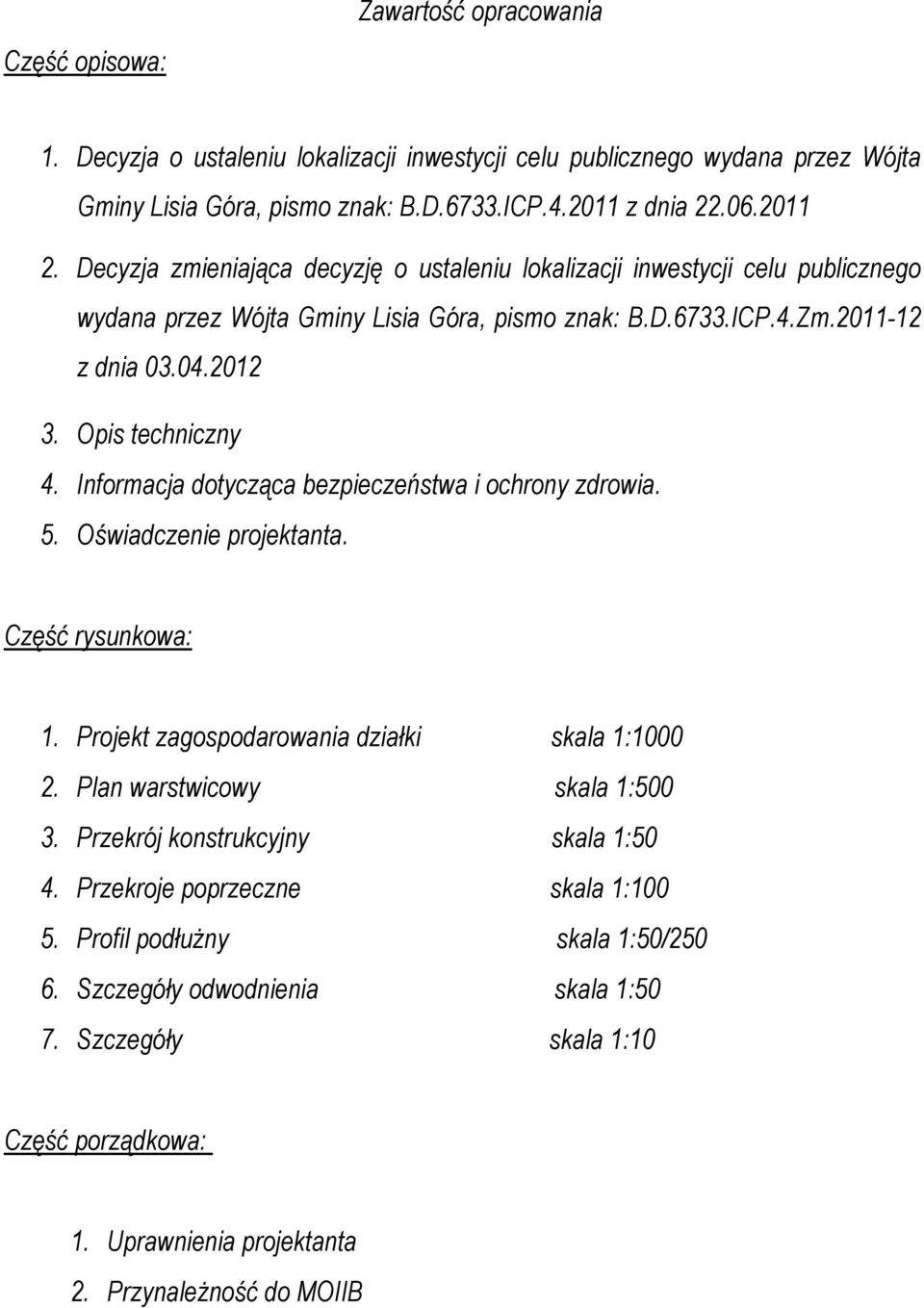

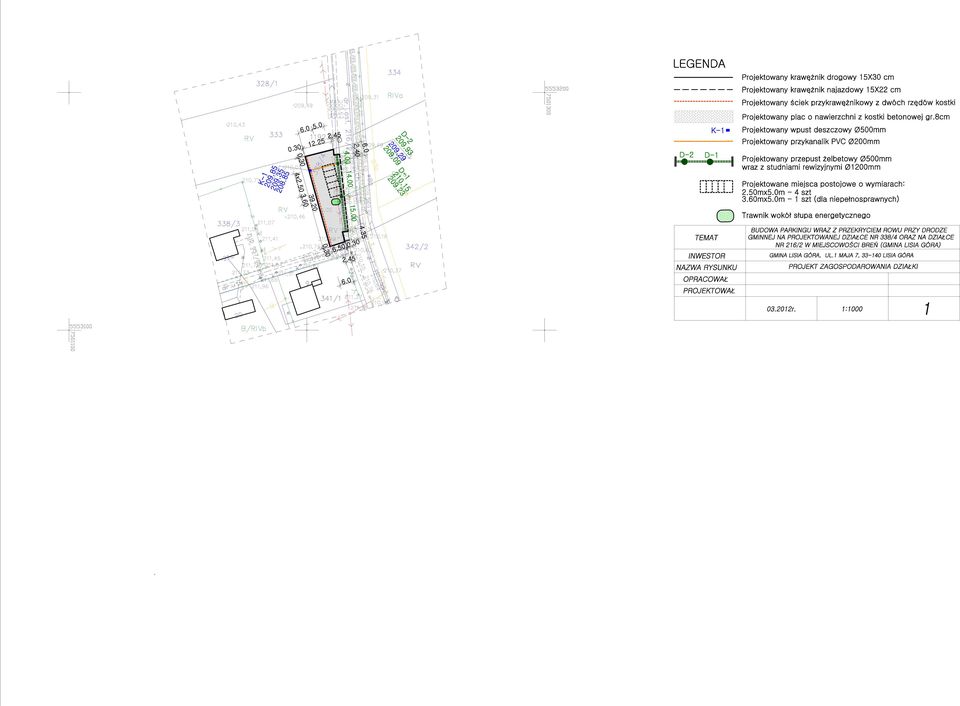

12 Część opisowa: Zawartość opracowania 1. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP z dnia Decyzja zmieniająca decyzję o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP.4.Zm z dnia Opis techniczny 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. 5. Oświadczenie projektanta. Część rysunkowa: 1. Projekt zagospodarowania działki skala 1: Plan warstwicowy skala 1: Przekrój konstrukcyjny skala 1:50 4. Przekroje poprzeczne skala 1: Profil podłuŝny skala 1:50/ Szczegóły odwodnienia skala 1:50 7. Szczegóły skala 1:10 Część porządkowa: 1. Uprawnienia projektanta 2. PrzynaleŜność do MOIIB

13 OPIS TECHNICZNY do projektu: Budowa parkingu wraz z przekryciem rowu przy drodze gminnej na projektowanej działce nr 338/4 oraz na działce nr 216/2w miejscowości Breń (Gmina Lisia Góra ) Podstawa opracowania: o Zlecenie inwestora o Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP z dnia o Decyzja zmieniająca decyzję o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP.4.Zm z dnia o Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. o Mapa sytuacyjno- wysokościowa, skala 1:1000 o Pomiary własne Stan istniejący: Działka nr 338/4 na której inwestor zamierza wybudować parking powstała w wyniku podziału działki nr 338/1. Planowana inwestycja zlokalizowana jest w miejscowości Breń w gminie Lisia Góra przy drodze gminnej dz. nr 216/2. Obecnie działka przeznaczona pod inwestycję jest niezabudowana, a ukształtowanie terenu jest płaskie.

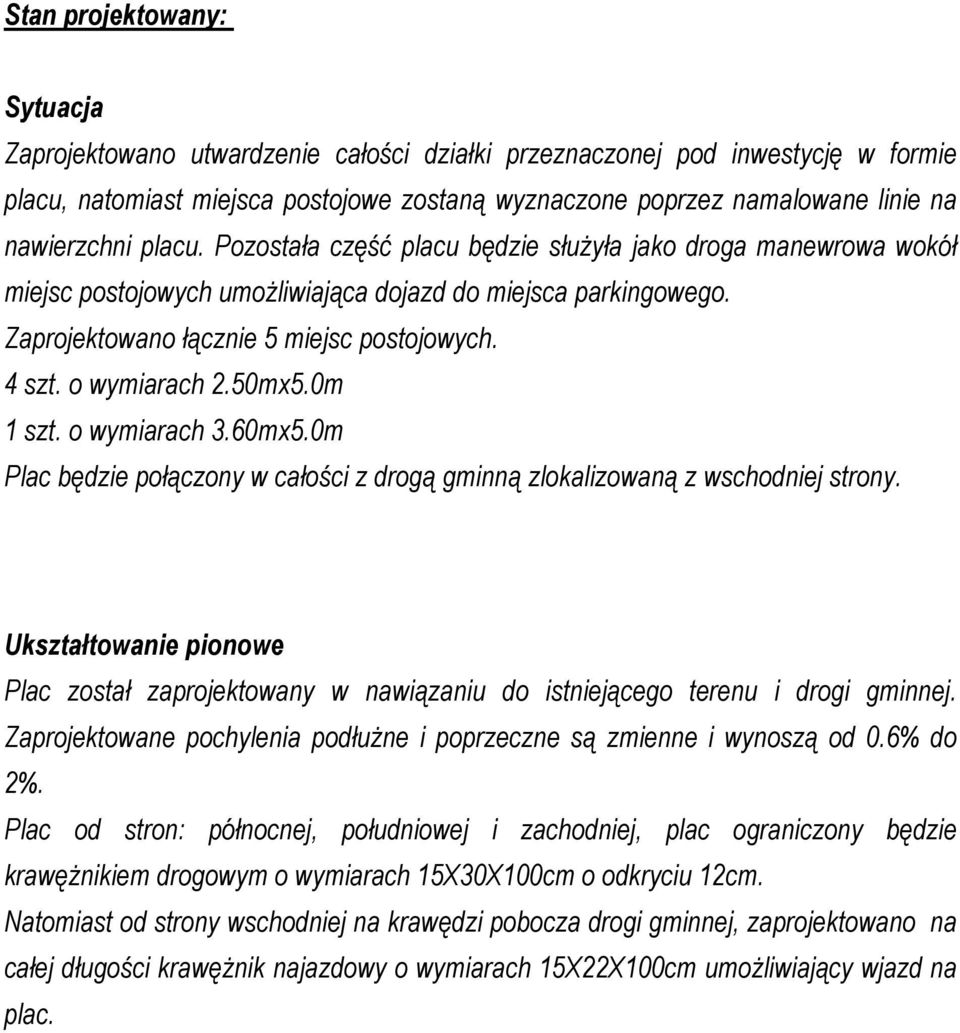

14 Stan projektowany: Sytuacja Zaprojektowano utwardzenie całości działki przeznaczonej pod inwestycję w formie placu, natomiast miejsca postojowe zostaną wyznaczone poprzez namalowane linie na nawierzchni placu. Pozostała część placu będzie słuŝyła jako droga manewrowa wokół miejsc postojowych umoŝliwiająca dojazd do miejsca parkingowego. Zaprojektowano łącznie 5 miejsc postojowych. 4 szt. o wymiarach 2.50mx5.0m 1 szt. o wymiarach 3.60mx5.0m Plac będzie połączony w całości z drogą gminną zlokalizowaną z wschodniej strony. Ukształtowanie pionowe Plac został zaprojektowany w nawiązaniu do istniejącego terenu i drogi gminnej. Zaprojektowane pochylenia podłuŝne i poprzeczne są zmienne i wynoszą od 0.6% do 2%. Plac od stron: północnej, południowej i zachodniej, plac ograniczony będzie krawęŝnikiem drogowym o wymiarach 15X30X100cm o odkryciu 12cm. Natomiast od strony wschodniej na krawędzi pobocza drogi gminnej, zaprojektowano na całej długości krawęŝnik najazdowy o wymiarach 15X22X100cm umoŝliwiający wjazd na plac.

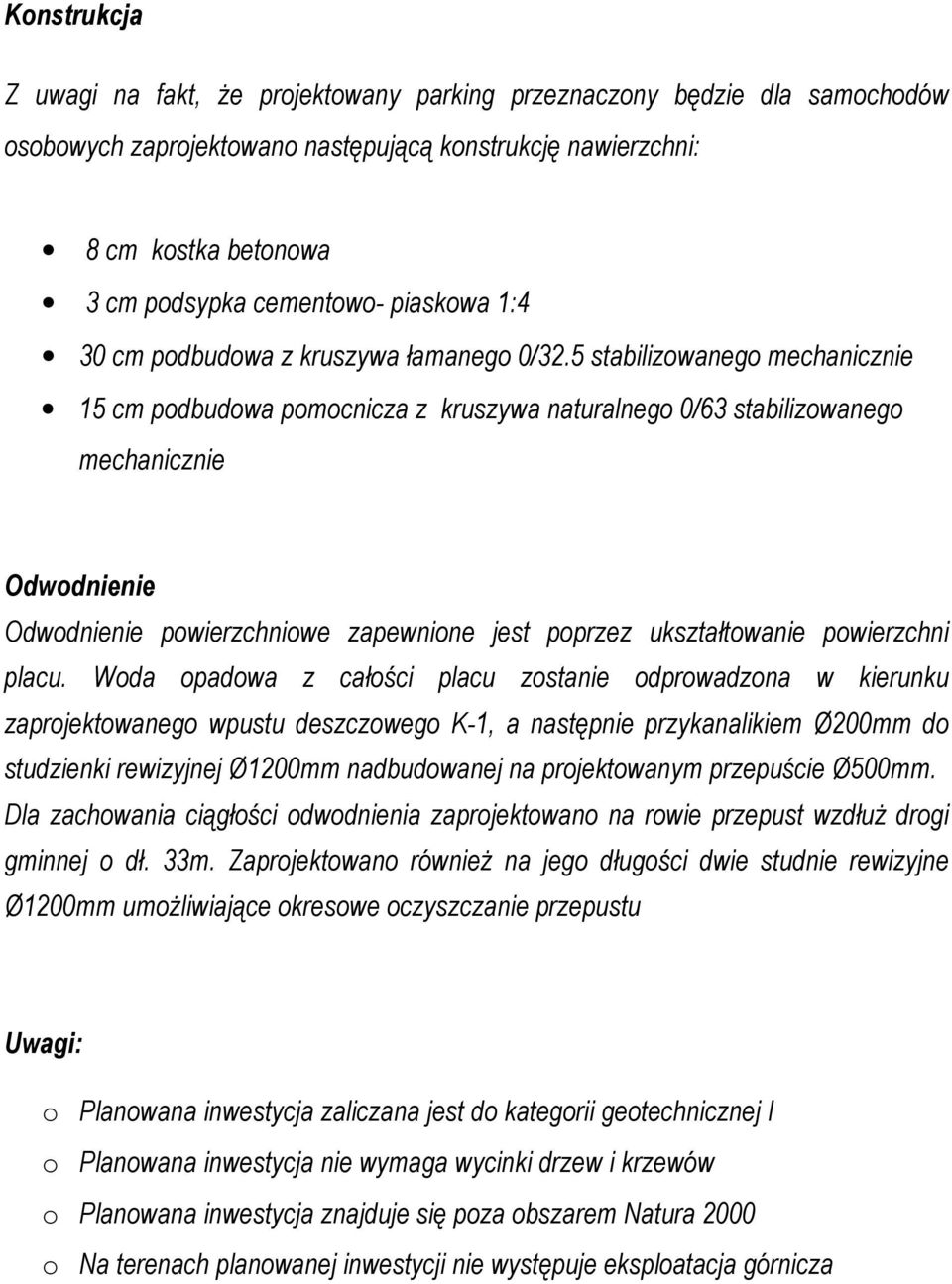

15 Konstrukcja Z uwagi na fakt, Ŝe projektowany parking przeznaczony będzie dla samochodów osobowych zaprojektowano następującą konstrukcję nawierzchni: 8 cm kostka betonowa 3 cm podsypka cementowo- piaskowa 1:4 30 cm podbudowa z kruszywa łamanego 0/32.5 stabilizowanego mechanicznie 15 cm podbudowa pomocnicza z kruszywa naturalnego 0/63 stabilizowanego mechanicznie Odwodnienie Odwodnienie powierzchniowe zapewnione jest poprzez ukształtowanie powierzchni placu. Woda opadowa z całości placu zostanie odprowadzona w kierunku zaprojektowanego wpustu deszczowego K-1, a następnie przykanalikiem Ø200mm do studzienki rewizyjnej Ø1200mm nadbudowanej na projektowanym przepuście Ø500mm. Dla zachowania ciągłości odwodnienia zaprojektowano na rowie przepust wzdłuŝ drogi gminnej o dł. 33m. Zaprojektowano równieŝ na jego długości dwie studnie rewizyjne Ø1200mm umoŝliwiające okresowe oczyszczanie przepustu Uwagi: o Planowana inwestycja zaliczana jest do kategorii geotechnicznej I o Planowana inwestycja nie wymaga wycinki drzew i krzewów o Planowana inwestycja znajduje się poza obszarem Natura 2000 o Na terenach planowanej inwestycji nie występuje eksploatacja górnicza

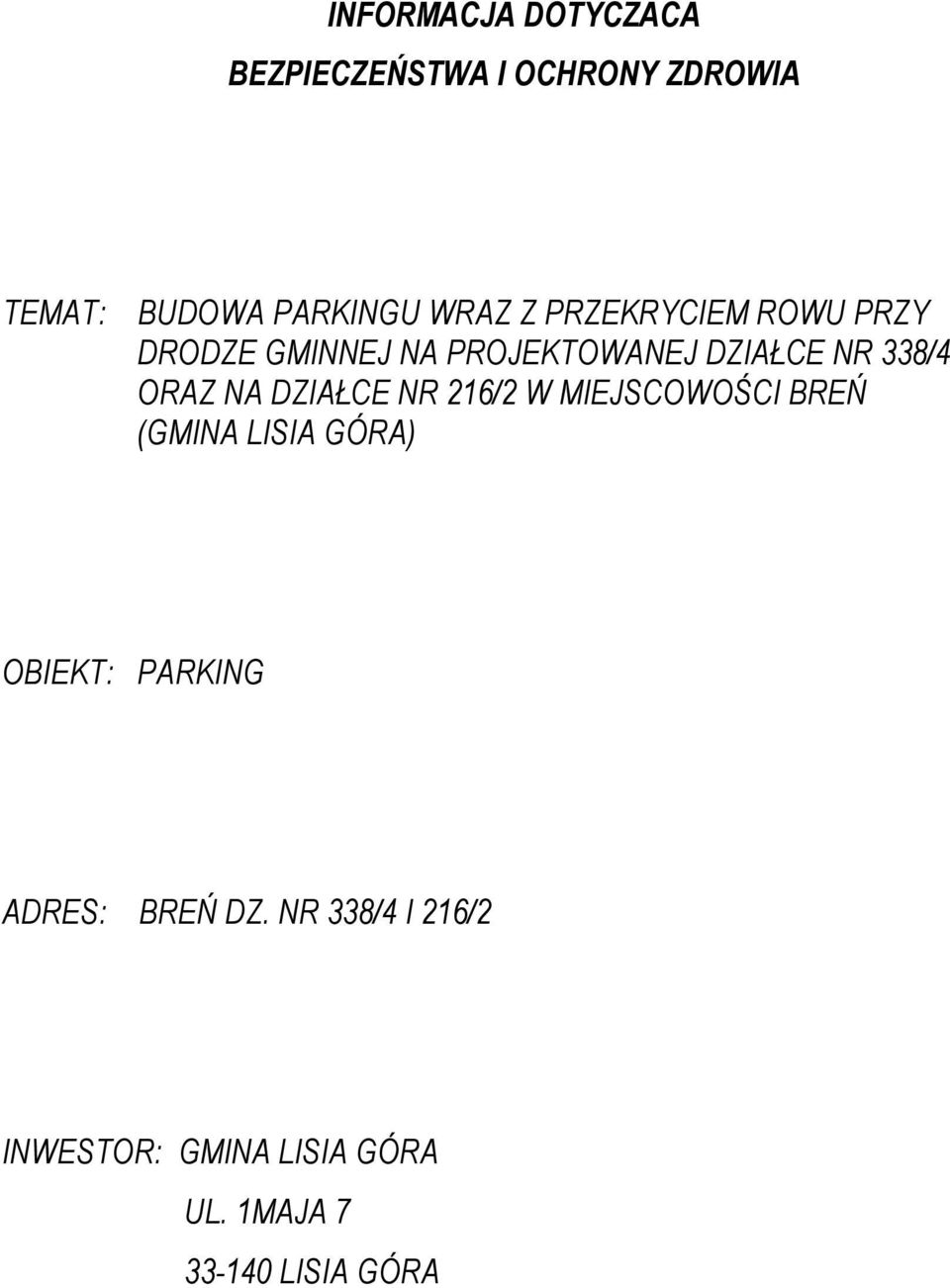

16 INFORMACJA DOTYCZACA BEZPIECZEŃSTWA I OCHRONY ZDROWIA TEMAT: BUDOWA PARKINGU WRAZ Z PRZEKRYCIEM ROWU PRZY DRODZE GMINNEJ NA PROJEKTOWANEJ DZIAŁCE NR 338/4 ORAZ NA DZIAŁCE NR 216/2 W MIEJSCOWOŚCI BREŃ (GMINA LISIA GÓRA) OBIEKT: PARKING ADRES: BREŃ DZ. NR 338/4 I 216/2 INWESTOR: GMINA LISIA GÓRA UL. 1MAJA LISIA GÓRA

17 1.Zakres robót dla całego zamierzenia budowlanego: o Zakres robót obejmuje wykonanie placu parkingowego w miejscowości Breń na działkach nr 338/4 i 216/2 2.Wykaz istniejących obiektów budowlanych : o brak 3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: o ruch drogowy o słup energetyczny 4. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych: o typowe dla robót drogowych o typowe dla robót ziemnych 5. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do robót budowlanych: Pracownicy powinni być przeszkoleni zgodnie z obowiązującymi przepisami. W szczególności obowiązują: o Dz.U.Nr 40 z 2000r. poz.470, o Dz.U. Nr 43 z 1999r. poz.430, o Dz. U.Nr 47 z 2003r. poz.401, o Dz.U. Nr 63 z 2000r. poz. 735, o Dz.U. Nr 118 z 2001r. poz Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie: Teren robót oznakować i wyłączyć z ruchu zgodnie z obowiązującymi przepisami.

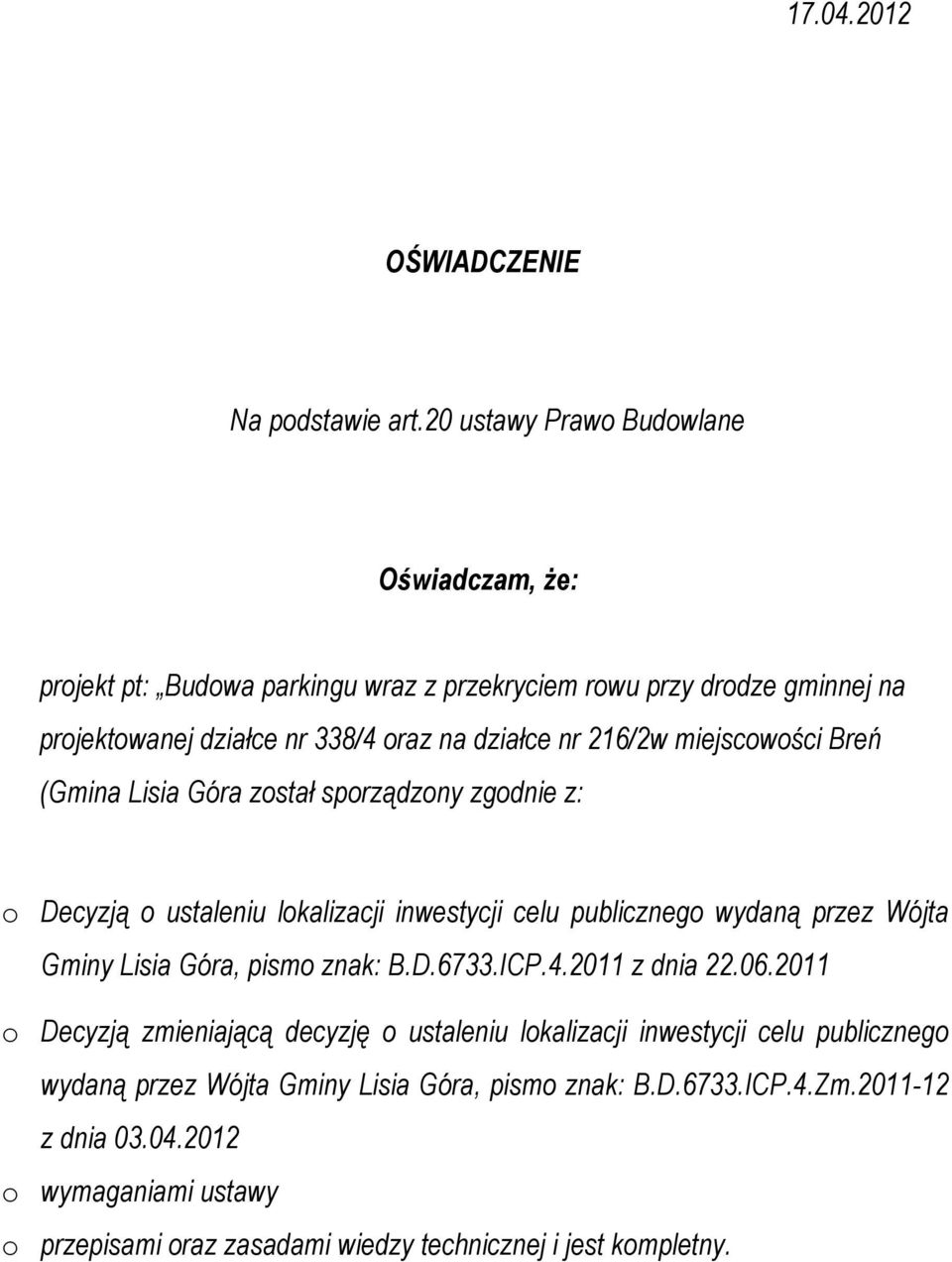

18 OŚWIADCZENIE Na podstawie art.20 ustawy Prawo Budowlane Oświadczam, Ŝe: projekt pt: Budowa parkingu wraz z przekryciem rowu przy drodze gminnej na projektowanej działce nr 338/4 oraz na działce nr 216/2w miejscowości Breń (Gmina Lisia Góra został sporządzony zgodnie z: o Decyzją o ustaleniu lokalizacji inwestycji celu publicznego wydaną przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP z dnia o Decyzją zmieniającą decyzję o ustaleniu lokalizacji inwestycji celu publicznego wydaną przez Wójta Gminy Lisia Góra, pismo znak: B.D.6733.ICP.4.Zm z dnia o wymaganiami ustawy o przepisami oraz zasadami wiedzy technicznej i jest kompletny.
