5. Ekstruder. 5. Ekstruder. Instrukcja montażu ekstrudera. Written By: Dozuki System manual.prusa3d.com Page 1 of 16
|
|
- Wanda Kaczor
- 5 lat temu
- Przeglądów:
Transkrypt
1 5. Ekstruder Instrukcja montażu ekstrudera Written By: Dozuki System 2017 manual.prusa3d.com Page 1 of 16

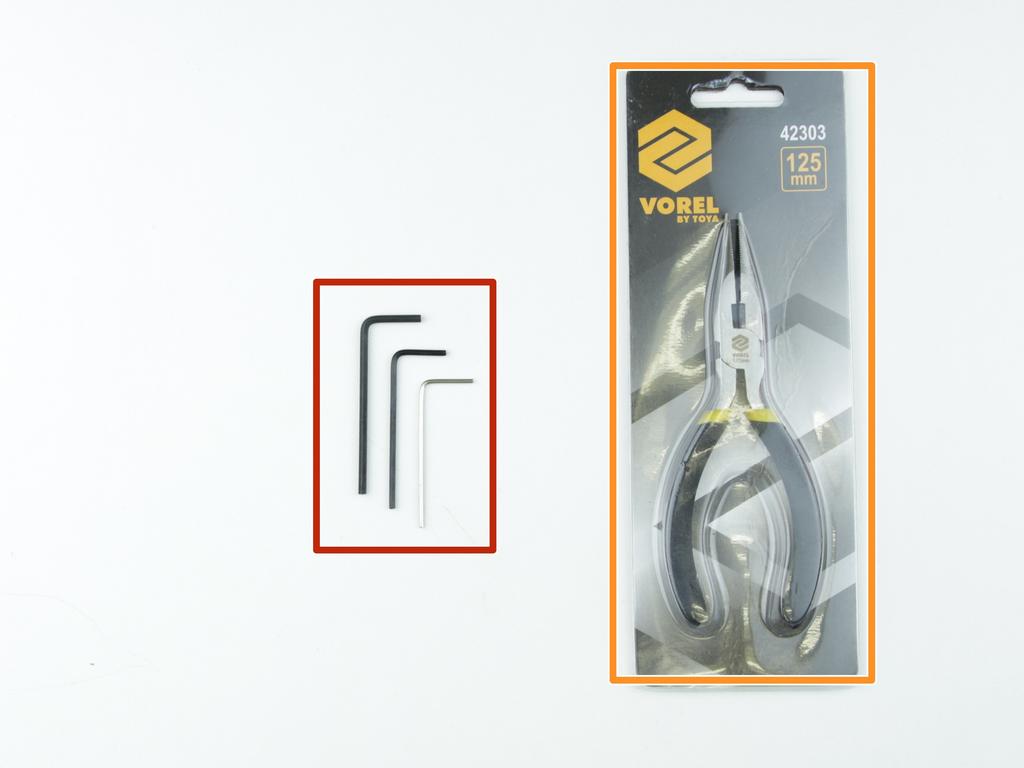

2 Step 1 Potrzebne narzędzia Klucze imbusowe 2,5, 2 i 1,5 mm Małe szczypce uniwersalne (kombinerki) Step 2 Części wydrukowane 3D Extruder body left (lewa połowa kadłubu ekstrudera) Extruder body right (prawa połowa kadłubu ekstrudera) Extruder idler (rolka dociskowa ekstrudera) Fan mount (uchwyt wentylatora) 2017 manual.prusa3d.com Page 2 of 16

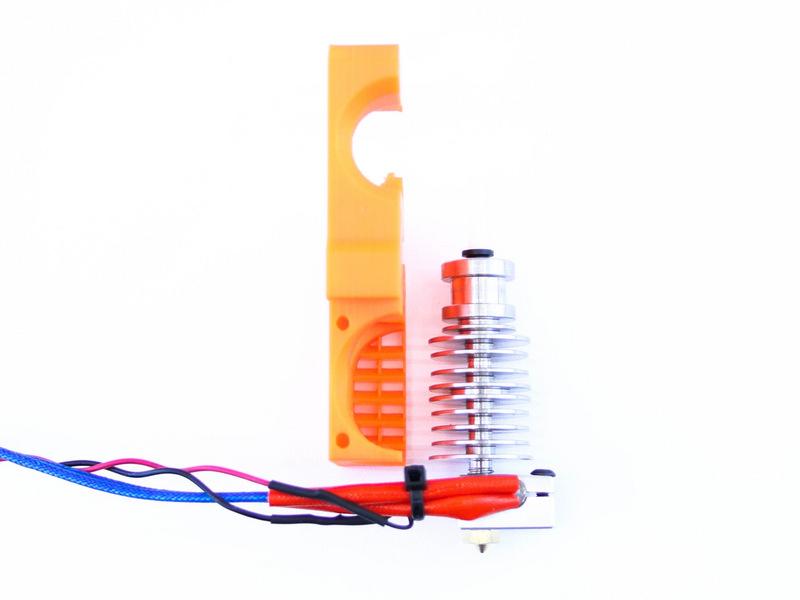

3 Step 3 Przygotowanie lewej połowy kadłubu ekstrudera Przygotowaną dyszę należy włożyć w lewą połowę kadłubu ekstrudera zgodnie z rysunkiem. Dyszę trzeba wcisnąć w kadłub i upewnić się, że kable są skierowane dokładnie tak, jak na rysunku. Step 4 Przygotowanie kadłubu ekstrudera Należy przyłożyć prawą połowę kadłubu ekstrudera i docisnąć ją tak, aby obie połowy się stykały manual.prusa3d.com Page 3 of 16

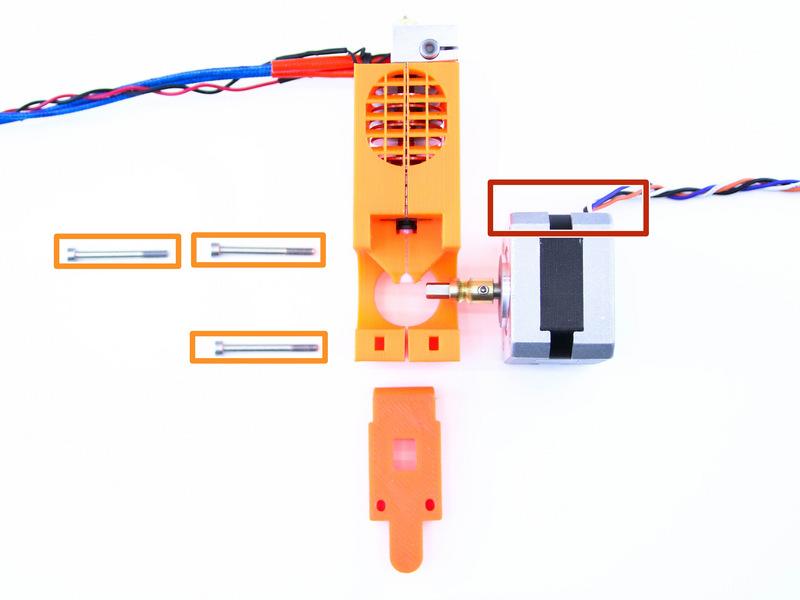

4 Step 5 Przygotowanie silnika ekstrudera Mosiężną śrubę szczerbioną należy nasadzić na wał napędowy silnika. Trzeba zwrócić uwagę na położenie śruby szczerbionej, sztyft gwintowany powinien być skierowany w stronę silnika. Na razie nie należy zupełnie dokręcać sztyftu gwintowanego manual.prusa3d.com Page 4 of 16
5 Step 6 Montaż silnika i rolki dociskowej Śruby M3x30 Należy przyłożyć silnik do kadłuba ekstrudera zgodnie z rysunkiem i użyć dwóch śrub na tylnej stronie kadłuba w celu przykręcenia silnika. Trzeba przyłożyć rolkę tak jak na rysunku i użyć ostatniej śruby do zabezpieczenia silnika. Śruba powinna przechodzić przez otwór w rolce. Należy zadbać o prawidłowe ułożenie kabli silnika manual.prusa3d.com Page 5 of 16
6 Step 7 Dokręcenie silnika Śrubę przechodzącą przez rolkę należy dokręcić lekko, może dojść do delaminacji warstw. Step 8 Dokręcenie śruby szczerbionej Przy użyciu klucza imbusowego 1,5 mm trzeba dokręcić śrubę szczerbioną. Należy upewnić się, że wyszczerbiona część śruby szczerbionej znajduje się dokładnie w osi drogi filamentu manual.prusa3d.com Page 6 of 16
7 Step 9 Umiejscowienie kabli silnika Należy włożyć przewody silnika w zagłębenie zgodnie z rysunkiem. Step 10 Przymocowanie wentylatora Śruby M3x18 Przy pomocy śrub M3x18 należy przymocować wentylator do kadłuba ekstrudera. Trzeba zwrócić uwagę na prawidłowe wyprowadzenie przewodów wentylatora. Przewody powinny być skierowane w tę samą stronę co przewody dyszy manual.prusa3d.com Page 7 of 16
8 Step 11 Przygotowanie łożyska dociskowego Wałek 5x16sh (może być wydrukowany ) Podkładka M5w Łożysko 625 Na wałku należy umieścić podkładki i łożysko zgodnie z rysunkiem. Step 12 Przygotowanie śrub dociskowych Śruby M3x40 Podkładki M3w Sprężyny dociskowe 2017 manual.prusa3d.com Page 8 of 16
9 Step 13 Montaż rolki dociskowej Wałek z łożyskiem należy włożyć do kadłuba ekstrudera. Step 14 Włożenie nakrętek do kadłuba ekstrudera Nakrętki M3 należy włożyć w otwory w kadłubie ekstrudera manual.prusa3d.com Page 9 of 16

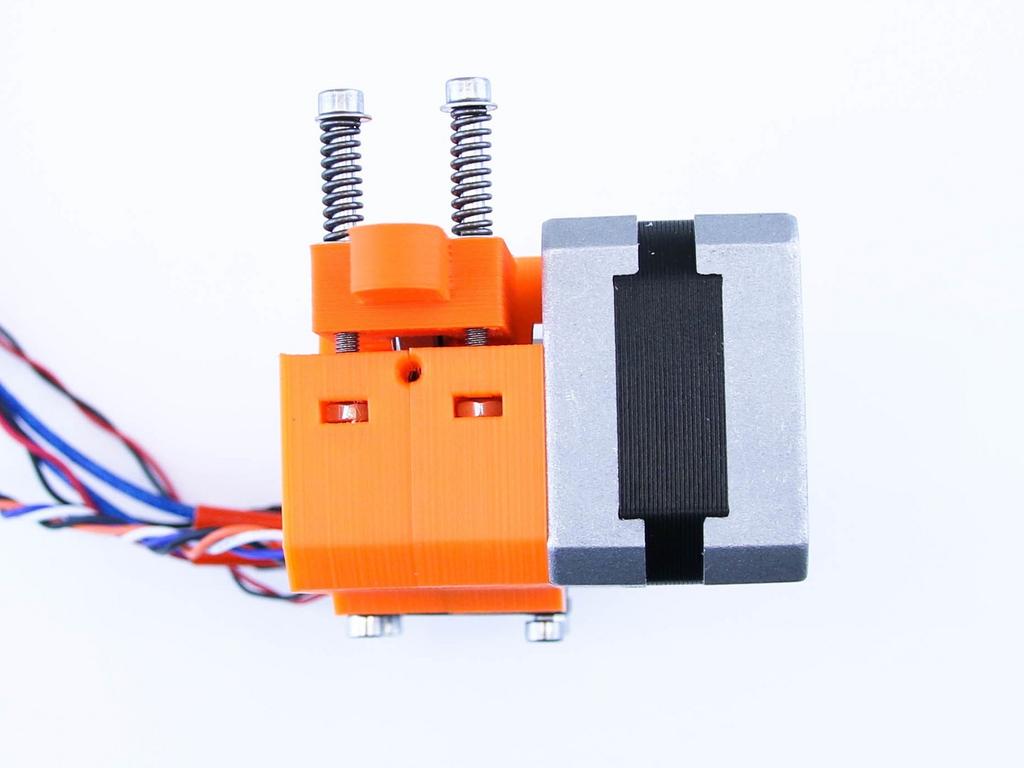

10 Step 15 Montaż śrub dociskowych Śruby dociskowe należy przykręcić zgodnie z rysunkiem. Step 16 Przymocowanie ekstrudera do drukarki Przy pomocy śrub M3x40 należy przykręcić kadłub ekstrudera do posuwu osi X manual.prusa3d.com Page 10 of 16

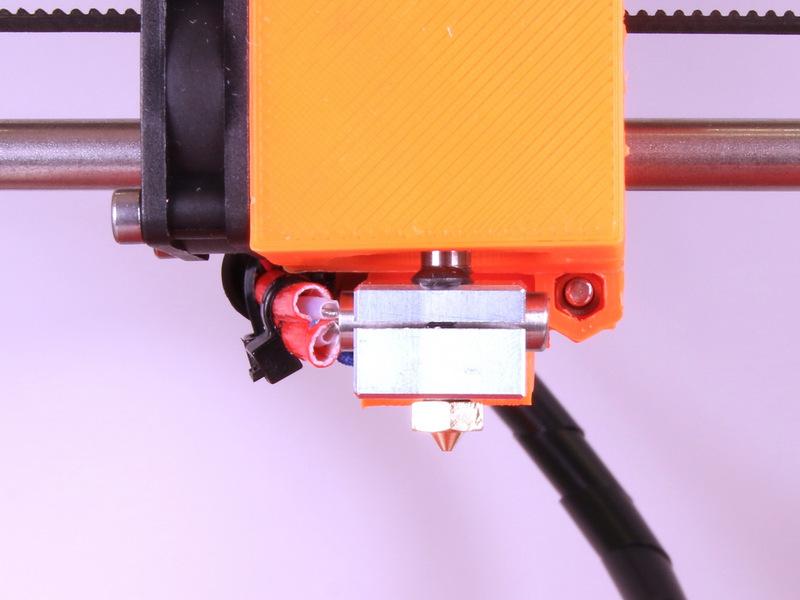

11 Step 17 Dokręcenie dyszy Mosiężny koniec dyszy należy dokręcić po jej maksymalnym zagrzaniu. Trzeba wykonać to przed pierwszym drukiem! Przy pomocy kombinerek trzeba dokręcić mosiężny koniec dyszy. Step 18 Przygotowanie wentylatora Wentylator 5015 Wentylator należy przyłożyć do części wydrukowanej manual.prusa3d.com Page 11 of 16
12 Step 19 Przygotowanie wentylatora (2) Śruby M3x20 Nakrętki M3 Wentylator należy skręcić zgodnie z rysunkiem manual.prusa3d.com Page 12 of 16
13 Step 20 Montaż wentylatora na ekstruder Przy użyciu śrub M3x18 należy przykręcić wentylator do dolnej części posuwu osi X. Przy użyciu śrub M3x12 i nakrętki samokontrującej M3 należy przykręcić wentylator do górnej części posuwu osi X manual.prusa3d.com Page 13 of 16
14 Step 21 Przygotowanie filamentu Należy przygotować dołączony filament (PET Ø 3 mm, ok. 70 cm). Filament trzeba wcisnąć w otwór w uchwycie wentylatora. Jeżeli filament nie mieści się w otworze, należy uciąć go tak, aby koniec był szpiczasty. Step 22 Organizacja kabli 1 Przy pomocy organizera do przewodów należy objąć przewody łącznie z opaskami zaciskowymi i filamentem włożonym do części wydrukowanej. Trzeba użyć najdłuższego organizera do przewodów o największej średnicy manual.prusa3d.com Page 14 of 16
15 Step 23 Organizacja kabli 2 Należy kontynuować obwiązywanie przewodów wraz z filamentem. Step 24 Organizacja kabli 3 Należy użyć dwóch opasek zaciskowych, aby przymocować obwiązane kable do części wydrukowanej. Trzeba upewnić się, że opaski zaciskowe znajdują się w przygotowanych zagłębieniach. Złączone kable powinny być skierowane w górę, tak jak na rysunku manual.prusa3d.com Page 15 of 16
16 Step 25 Ustawienie czujnika krańcowego osi X Należy przesunąć czujnik krańcowy na osi X tak, aby przy jego aktywacji ekstruderem, pomiędzy złączonymi przewodami a ramą drukarki pozostawała odległość 4 mm. Step 26 Gotowe! Gratulujemy! Ekstruder jest gotowy. Proszę kontynuować montaż zgodnie z rozdziałem 6. LCD. This document was last generated on :52:05 PM manual.prusa3d.com Page 16 of 16
