5. Montaż osi ekstrudera (owijka tekstylna)

Transkrypt

1 5. Montaż osi ekstrudera (owijka tekstylna) Written By: Dozuki System 2019 manual.prusa3d.com/ Page 1 of 43

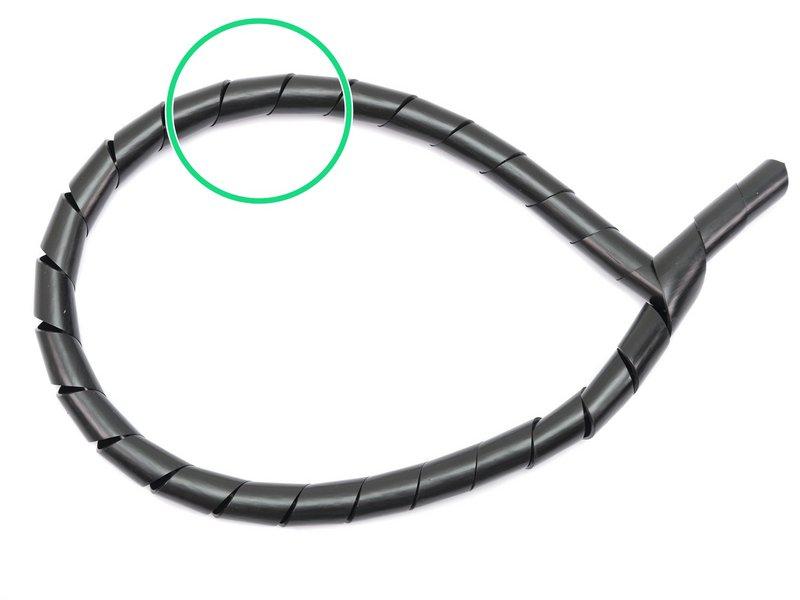

2 Step 1 Owijka tekstylna i owijka spiralna Zanim przejdziemy dalej, ponownie upewnij się, że czytasz odpowiedni rozdział: Najdłuższa i najszersza jest owijka tekstylna. Jeśli tak, to możesz podążać wg instrukcji w tym rozdziale. Jeśli najdłuższa i najszersza jest owijka spiralna, to przejdź do tego rozdziału: 5. Montaż osi ekstrudera (owijka spiralna) Step 2 Narzędzia niezbędne w tym rozdziale Szczypce do obcinania opasek zaciskowych. Klucz imbusowy 2.5 mm do śrub M3 Klucz imbusowy 2 mm do wyrównania nakrętek Klucz imbusowy 1.5 mm do dokręcenia koła zębatego 2019 manual.prusa3d.com/ Page 2 of 43

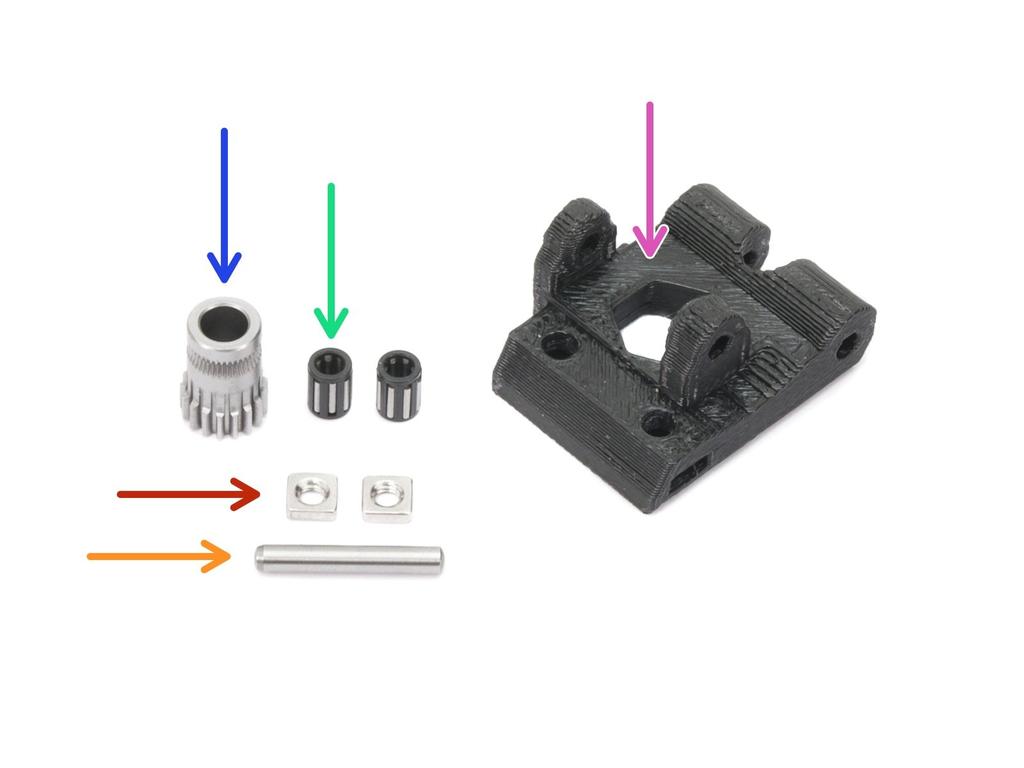

3 Step 3 Montaż dźwigni dociskowej (część 1) Dla następnych kroków przygotuj: Extruder-idler (dźwignia dociskowa ekstrudera) (1x) Koło zębate Bondtech BEZ OTWORU na wkręt dociskowy (1x) Łożysko koła zębatego (2x) Nakrętka M3nS (2x) Wałek koła zębatego (1x) Zwróć uwagę, że w paczce znajdują się 2 rodzaje kół zębatych Bondtech (jedno z otworem na wkręt dociskowy, a drugie bez). Upewnij się, że używasz prawidłowego manual.prusa3d.com/ Page 3 of 43

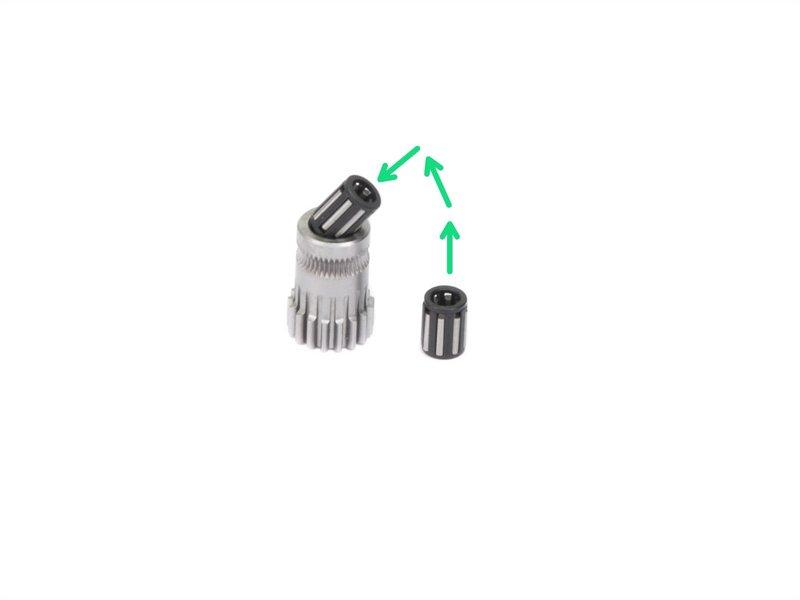

4 Step 4 Montaż dźwigni dociskowej (część 2) Umieść nakrętki w gniazdach po obu stronach dźwigni dociskowej. Umieść obydwa łożyska w kole zębatym. Uważaj, mogą się wysunąć podczas montażu. Na powierzchni tej części, ze względu na jej geometrię, mogą być widoczne warstwy. Nie ma to wpływu na jej funkcjonalność i wytrzymałość manual.prusa3d.com/ Page 4 of 43

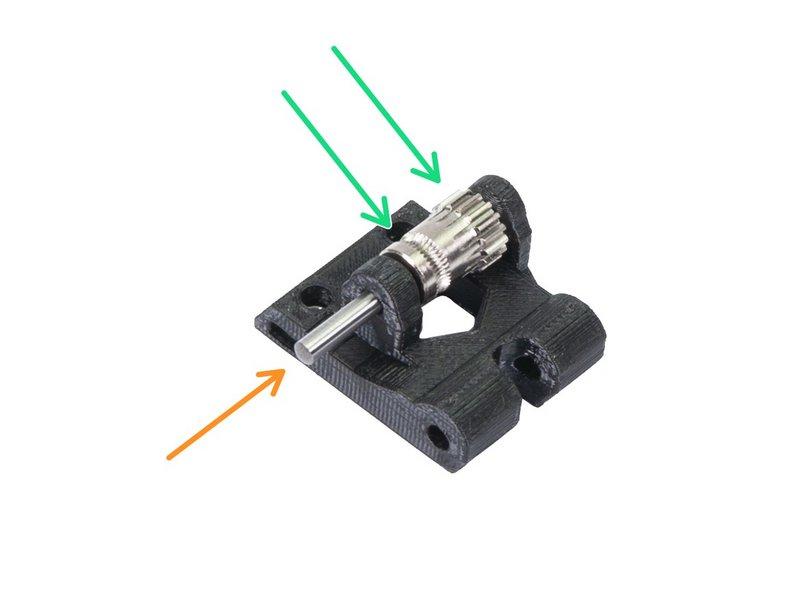

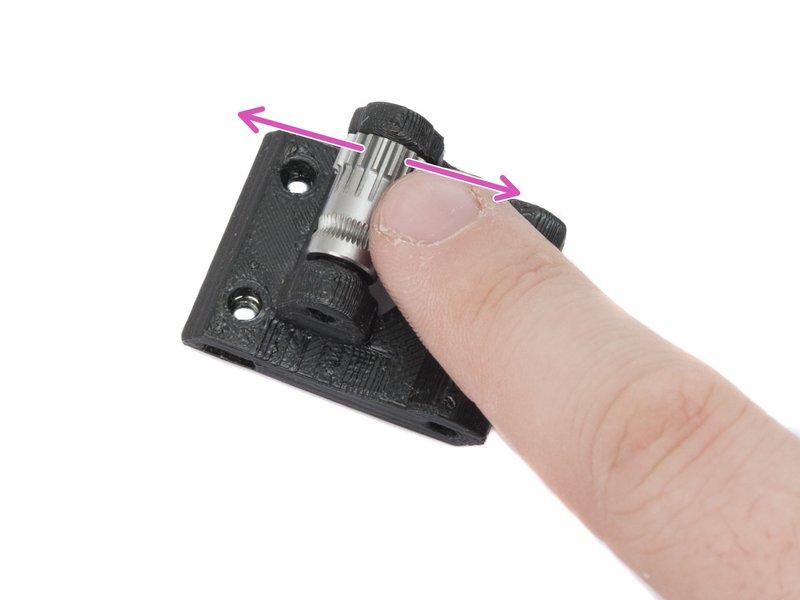

5 Step 5 Montaż dźwigni dociskowej (część 3) Upewnij się, że oba łożyska znajdują się wewnątrz koła zębatego! Umieść koło zębate w dźwigni dociskowej tak, jak jest to pokazane na ilustracji. Wsuń wałek koła zębatego. Użyj odpowiedniej siły, aby NIE USZKODZIĆ wydrukowanej części. Spróbuj obrócić koło zębate palcami i upewnij się, że możesz to zrobić się bez przeszkód manual.prusa3d.com/ Page 5 of 43

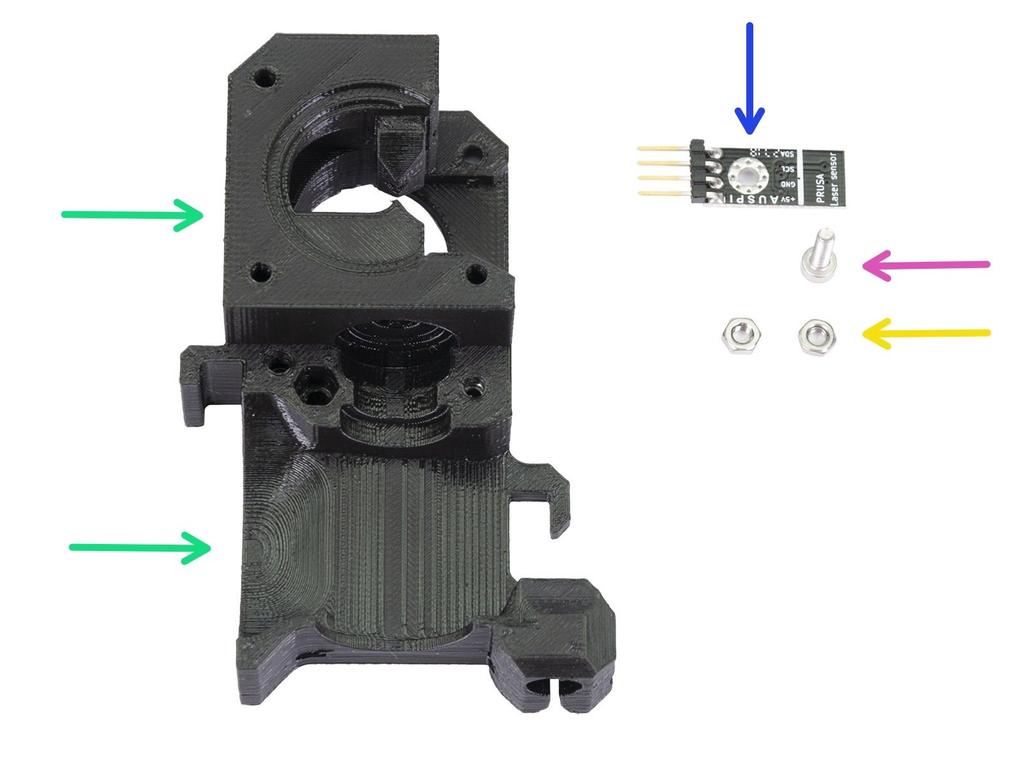

6 Step 6 Montaż czujnika filamentu (część 1) POSTĘPUJ OSTROŻNIE z czujnikiem filamentu, nie dotykaj powierzchni czarnej płytki drukowanej ani przylutowanych elementów. Dla następnych kroków przygotuj: Korpus ekstrudera (1x) Czujnik filamentu (1x) Czujnik filamentu znajduje się w pudełku oznaczonym etykietą " SUP". Śruba M3x10 (1x) Nakrętka M3n (2x) 2019 manual.prusa3d.com/ Page 6 of 43

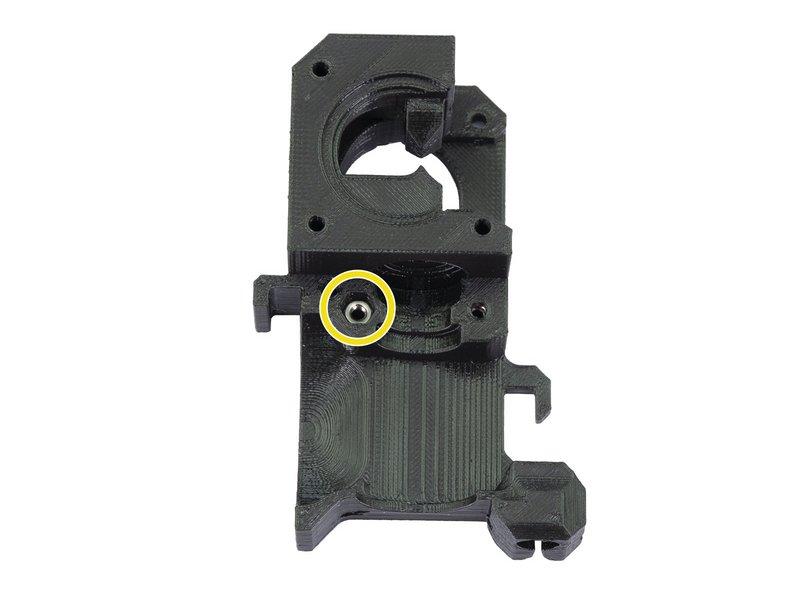

7 Step 7 Montaż czujnika filamentu (część 2) Zanim kontynuujemy montaż, musimy wsunąć nakrętki w korpus ekstrudera. Zrób to starannie, bo później nie będzie do nich dostępu. Obróć przednią część do siebie i wsuń nakrętkę M3 w gniazdo do samego końca. Obróć tylną część do siebie i wsuń nakrętkę M3 w gniazdo do samego końca. Jeśli nie możesz włożyć nakrętki do końca, wkręć dłuższą śrubę z drugiej strony i dokręcaj ją, aż dociągniesz nakrętkę do dna gniazda manual.prusa3d.com/ Page 7 of 43

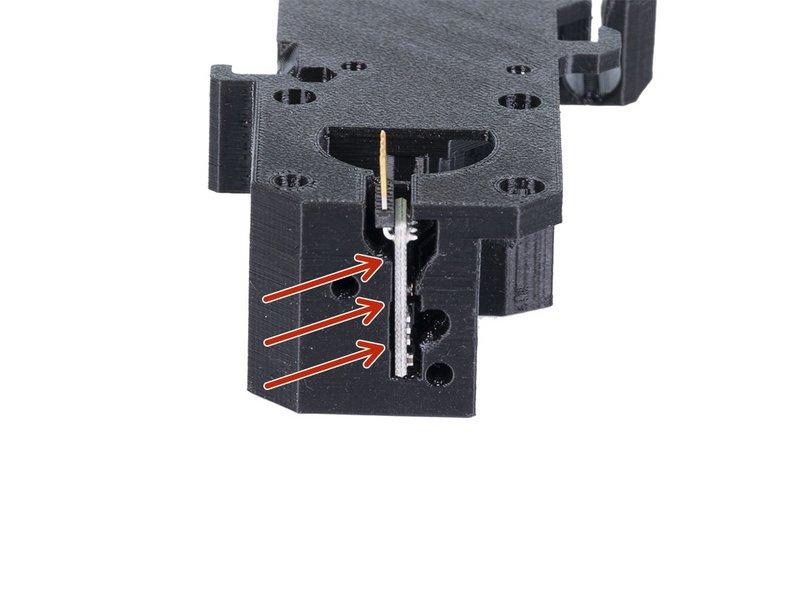

8 Step 8 Montaż czujnika filamentu (część 3) Ostrożnie wsuń czujnik filamentu w gniazdo. Nie używaj siły bo możesz w ten sposób uszkodzić płytkę manual.prusa3d.com/ Page 8 of 43

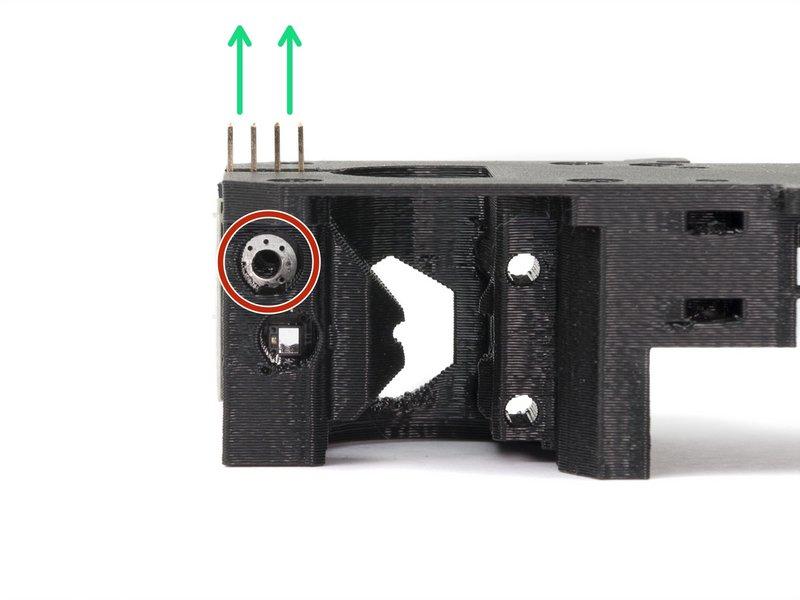

9 Step 9 Montaż czujnika filamentu (część 4) Obróć korpus ekstrudera tak, jak na ilustracji - styki czujnika filamentu muszą być skierowane w górę. Znajdź otwór dla śruby M3. Dokręć czujnik śrubą M3x10. Nie potrzeba nakrętki, śruba wkręci się w część plastikową. Czujnik musi być przykręcony tak, żeby był zamocowany sztywno i nie ruszał się (główka śruby powinna opierać się o płytkę), ale POSTĘPUJ OSTROŻNIE przy dokręcaniu aby go nie uszkodzić. Na powierzchni tej części, ze względu na jej geometrię, mogą być widoczne warstwy. Nie ma to wpływu na jej funkcjonalność i wytrzymałość manual.prusa3d.com/ Page 9 of 43

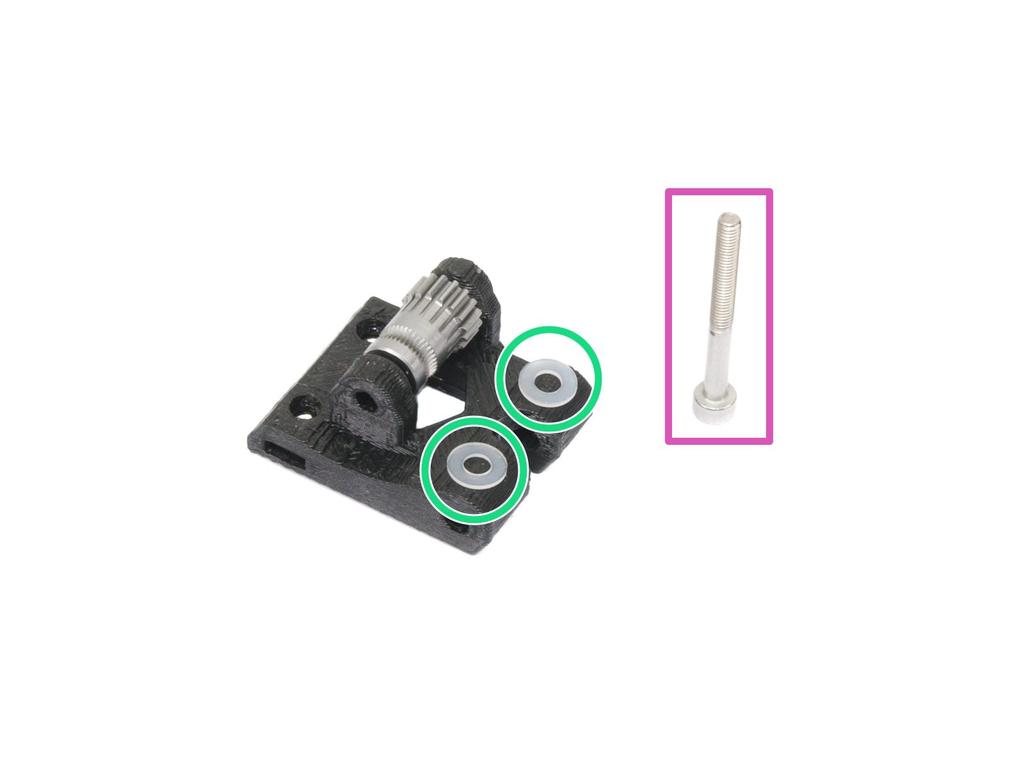

10 Step 10 Montaż ekstrudera - dźwignia dociskowa (część 1) Dla następnych kroków przygotuj: Śruba M3x30 (1x) Transparentna podkładka M3 (2x) Transparentne podkładki są umieszczone na dźwigni dociskowej dla lepszej widoczności. Nie musisz umieszczać ich tak, jak na ilustracji ;) 2019 manual.prusa3d.com/ Page 10 of 43

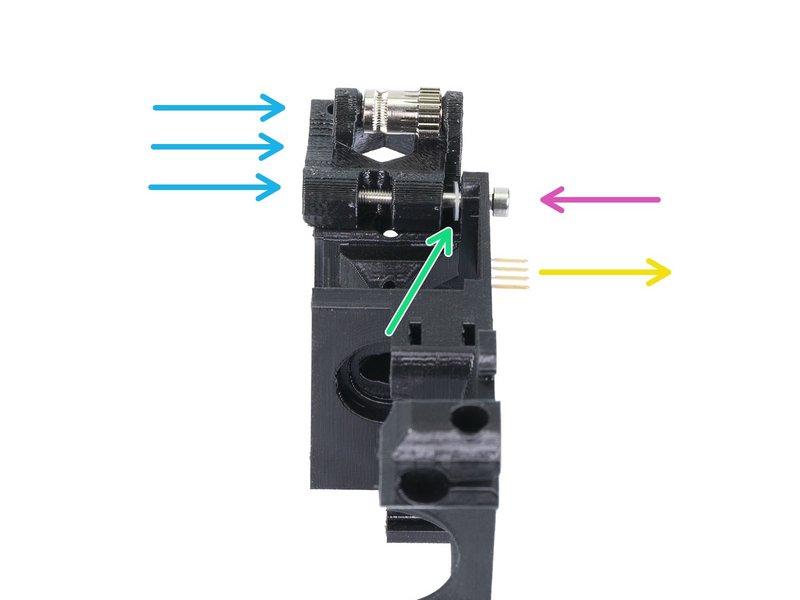

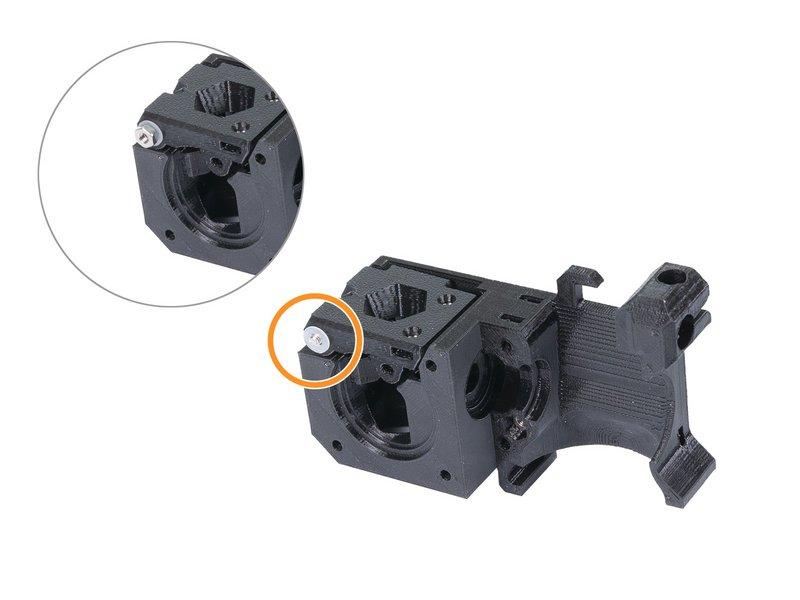

11 Step 11 Montaż ekstrudera - dźwignia dociskowa (część 2) Obróć korpus ekstrudera tak, jak na ilustracji - styki czujnika filamentu muszą być skierowane w prawo. Umieść śrubę M3x30 w otworze. Nałóż podkładkę na śrubę z drugiej strony. Nałóż dźwignię dociskową ekstrudera na śrubę M3x30. Dokończ montaż nakładając drugą podkładkę. Jeśli masz problem z utrzymaniem drugiej nakrętki na miejscu, to użyj nakrętki M3n z woreczka z częściami zapasowymi (Spare), aby dokręcić ją na ten czas manual.prusa3d.com/ Page 11 of 43

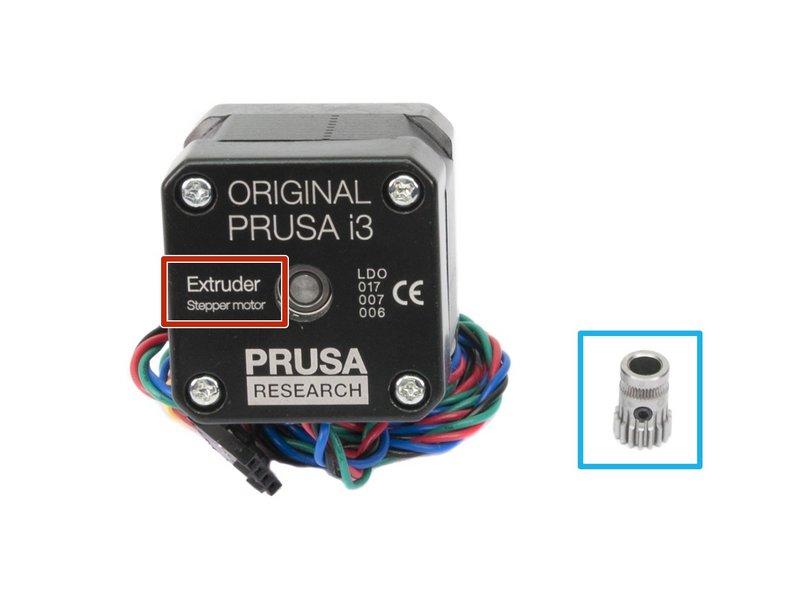

12 Step 12 Montaż koła zębatego silnika ekstrudera (część 1) Dla następnego kroku przygotuj:' Silnik ekstrudera (1x) Koło zębate Bondtech Z OTWOREM pod wkręt dociskowy (1x) Jeśli wkręt dociskowy jest osobno, to wkręć go delikatnie w koło zębate. Upewnij się, że jego końcówka NIE JEST widoczna w otworze, inaczej będzie blokować możliwość wsunięcia koła zębatego na wałek. Upewnij się, że masz przygotowany właściwy silnik - jest on oznaczony etykietą na spodzie obudowy. Każdy silnik ma przewody o innej długości. W zestawie znajduje się drugi wkręt dociskowy manual.prusa3d.com/ Page 12 of 43

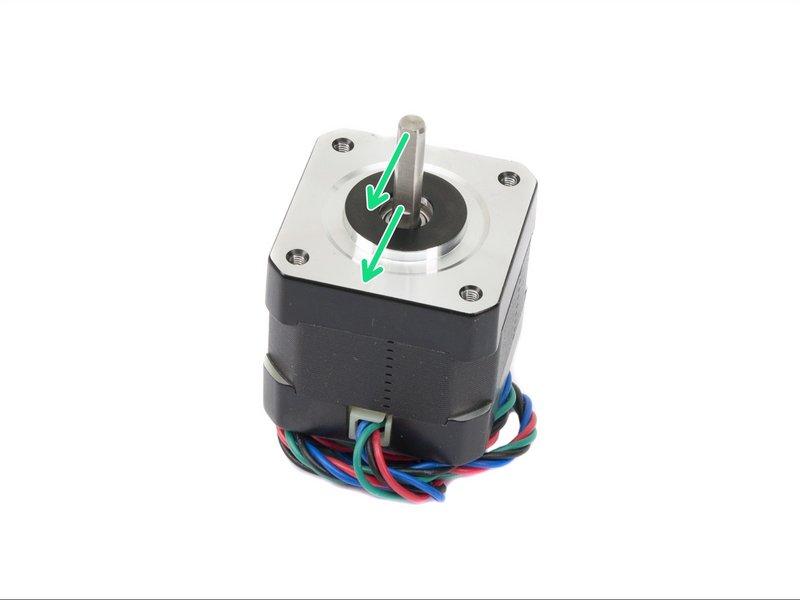

13 Step 13 Montaż koła zębatego silnika ekstrudera (część 2) Na wale silnika znajduje się płaska część, obróć ją do siebie. Wsuń koło zębate na wałek, zwracając uwagę na WŁAŚCIWY kierunek. Śruba musi być skierowana bezpośrednio na płaską część na wale. Lekko dokręć śrubę, ostateczna regulacja zostanie wykonana później. Nie dociskaj koła zębatego do silnika. Zostaw je na samym końcu wałka, jak na ilustracji. Zanim przejdziemy do kolejnego kroku, obróć koło zębate o 90 stopni zgodnie ze wskazówkami zegara (wkręt dociskowy będzie skierowany w lewo) manual.prusa3d.com/ Page 13 of 43

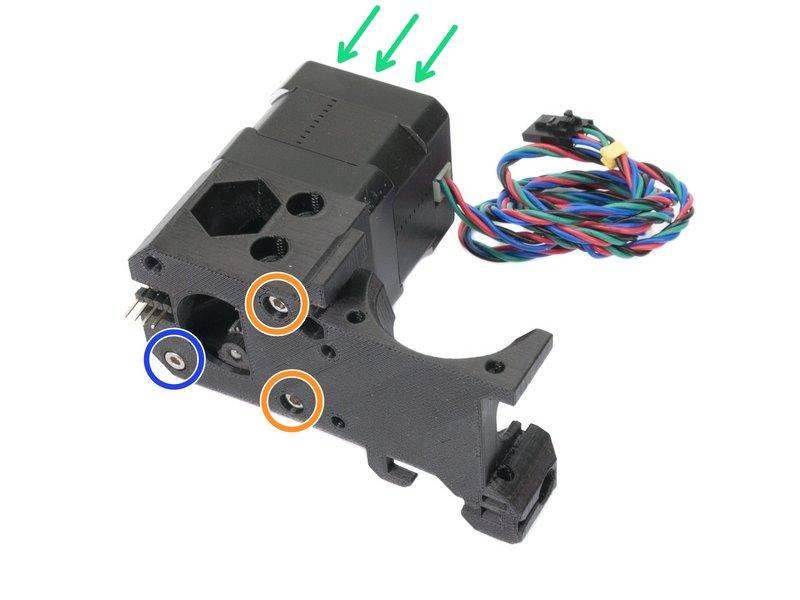

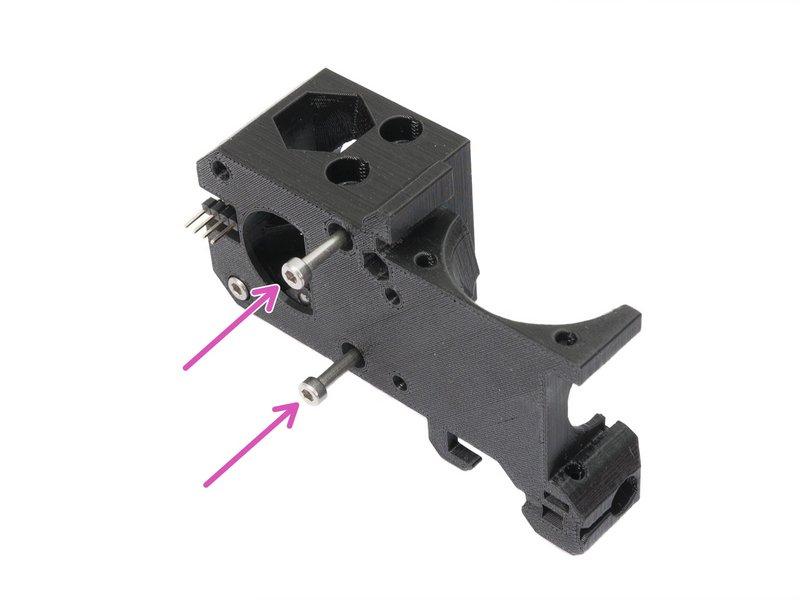

14 Step 14 Montaż silnika ekstrudera Znajdź w paczce dwie śruby M3x30 i umieść je w otworach. Przed montażem silnika upewnij się, że druga przezroczysta podkładka nadal znajduje się na śrubie M3x30. Przymocuj silnik do korpusu ekstrudera, tak jak pokazano na ilustracji. Sprawdź dokładnie właściwe umiejscowienie przewodów silnika. Dokręć mocno obydwie śruby. Nieznacznie dokręć śrubę, pamiętając, że koło zębate musi się swobodnie obracać manual.prusa3d.com/ Page 14 of 43

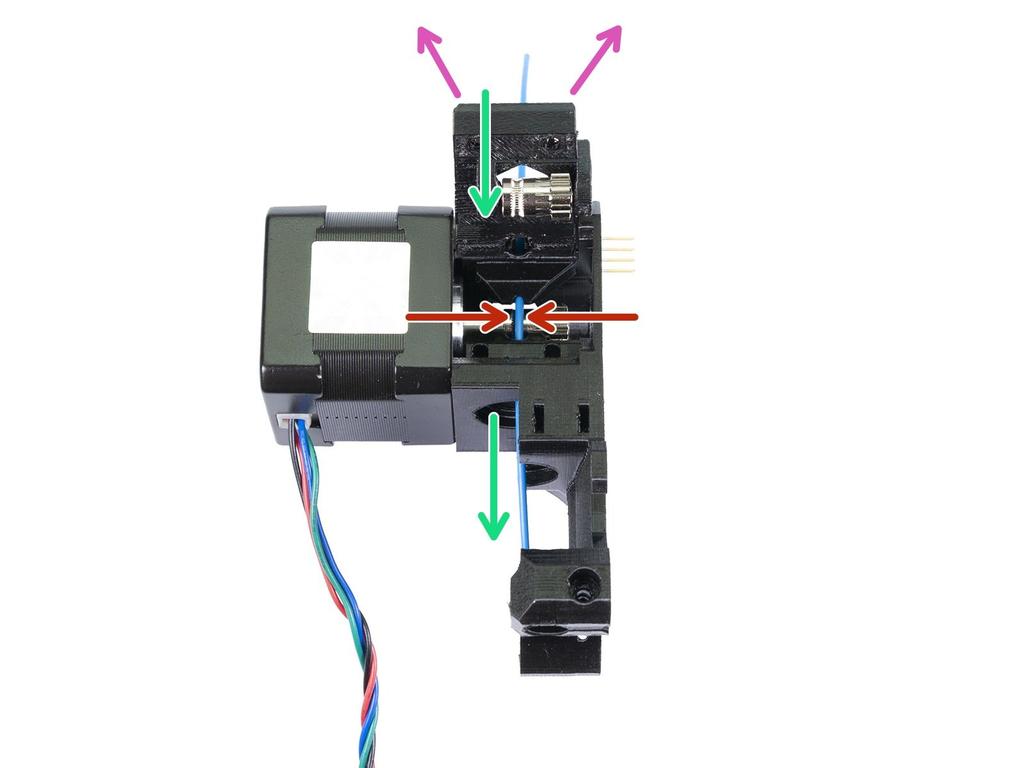

15 Step 15 Ustawienie i dokręcenie koła zębatego Całkowicie otwórz dźwignię dociskową, aby uzyskać dostęp do kół zębatych. Użyj filamentu 1,75 mm (ze szpuli), aby wyrównać koło zębate z otworami na filament (patrz ilustracja). Strzałki wskazują jedynie kierunek. Nie używaj filamentu nylonowego (ma średnicę 3 mm)! Ustaw koło zębate i dokręć kluczem imbusowym 1,5 mm. Nie używaj nadmiernej siły, ponieważ możesz uszkodzić gwint. Wyciągnij filament po ustawieniu kół zębatych manual.prusa3d.com/ Page 15 of 43

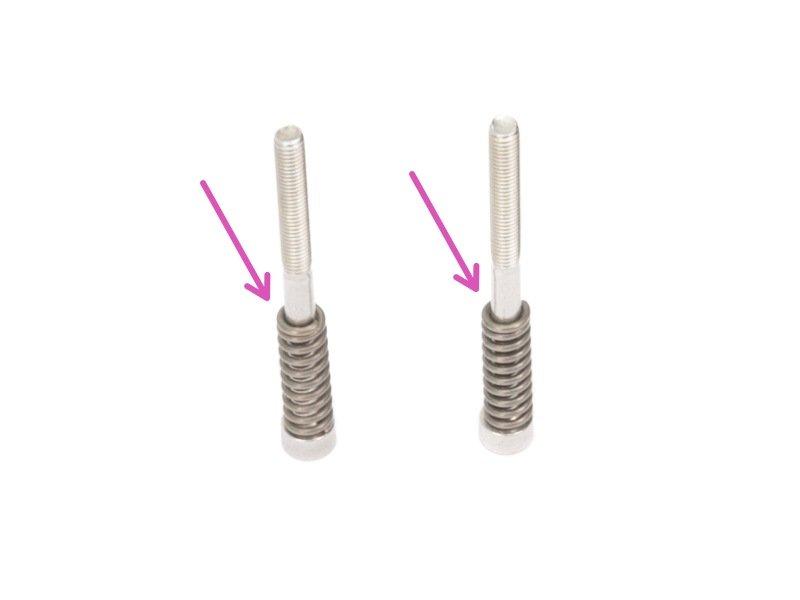

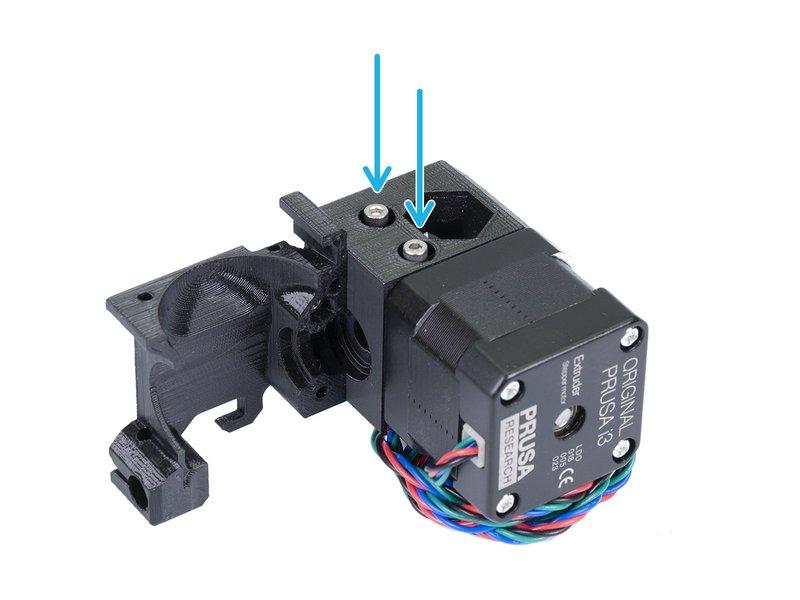

16 Step 16 Przymocowanie dźwigni dociskowej ekstrudera Dla następnego kroku przygotuj:' Śruba M3x40 (2x) Sprężyna ekstrudera (2x) Umieść sprężyny na śrubach, patrz druga ilustracja. Zamknij dźwignię dociskową, aby śruby mogły do niej dosięgnąć. Umieść obydwie śruby w korpusie ekstrudera (Extruder body) i dokręć je. Główki śrub powinny prawie zrównać się z powierzchnią części drukowanej (powinny lekko wystawać ponad) manual.prusa3d.com/ Page 16 of 43

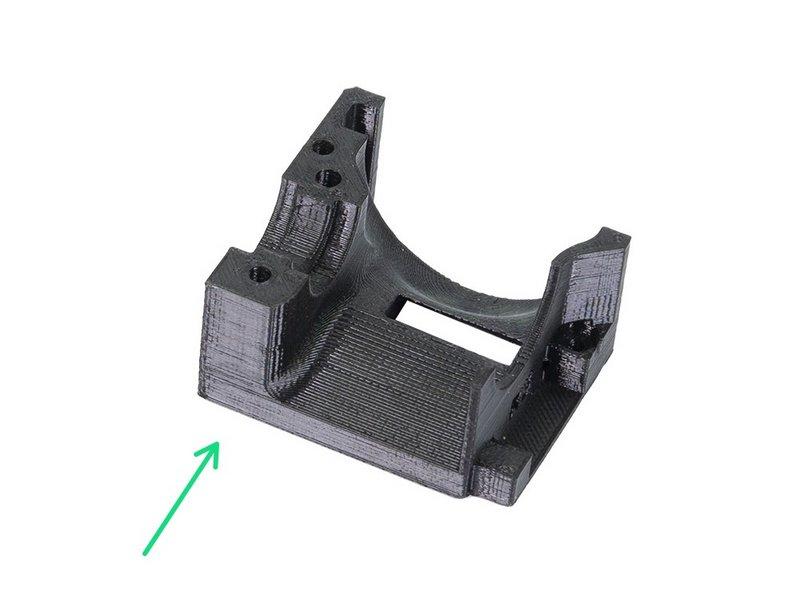

17 Step 17 Przygotowanie hotendu i pokrywy ekstrudera Dla następnych kroków przygotuj: Pokrywa ekstrudera (1x) Nakrętka M3nS (3x) Śruba M3x25 (2x) Hotend E3D V6 (1x) 2019 manual.prusa3d.com/ Page 17 of 43

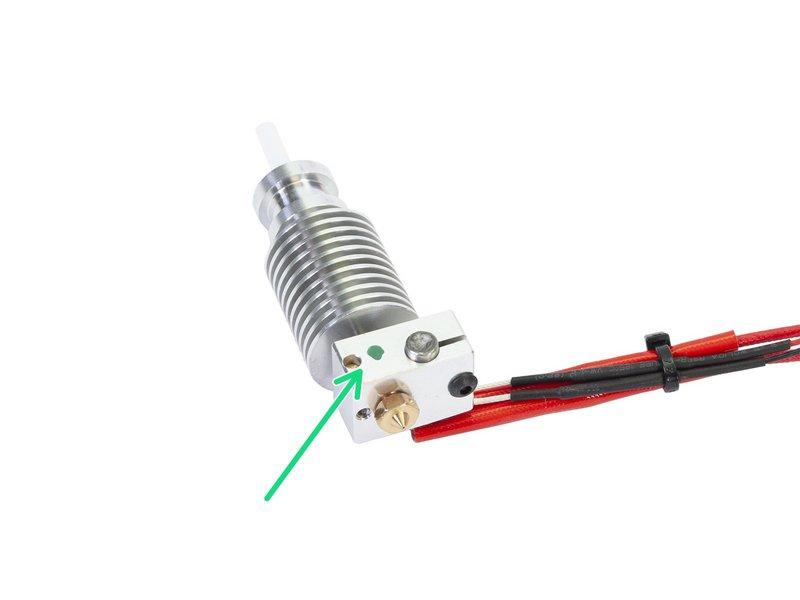

18 Step 18 Hotend E3D V6 - różne wersje W zestawie może znajdować się jedna z dwóch wersji hotendu: Hotend E3D V6 z normalną rurką PTFE (poprzednia wersja, bez oznaczenia) Hotend E3D V6 z rurką PTFE dla MMU2 (nowa wersja, oznaczona zieloną kropka) Obydwie wersje działają zupełnie normalnie z jedno-materiałową MK3. Nowsza wersja została zoptymalizowana dla użytkowników planujących zainstalowanie dodatku MMU2 (w poprzedniej wersji konieczna jest samodzielna wymiana rurki PTFE). NIE WYCIĄGAJ rurki PTFE - musi zostać w hotendzie manual.prusa3d.com/ Page 18 of 43

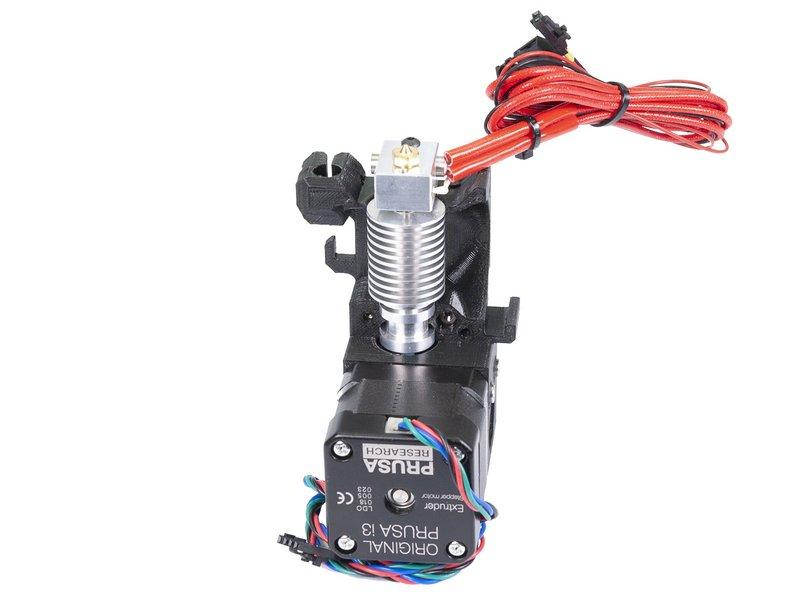

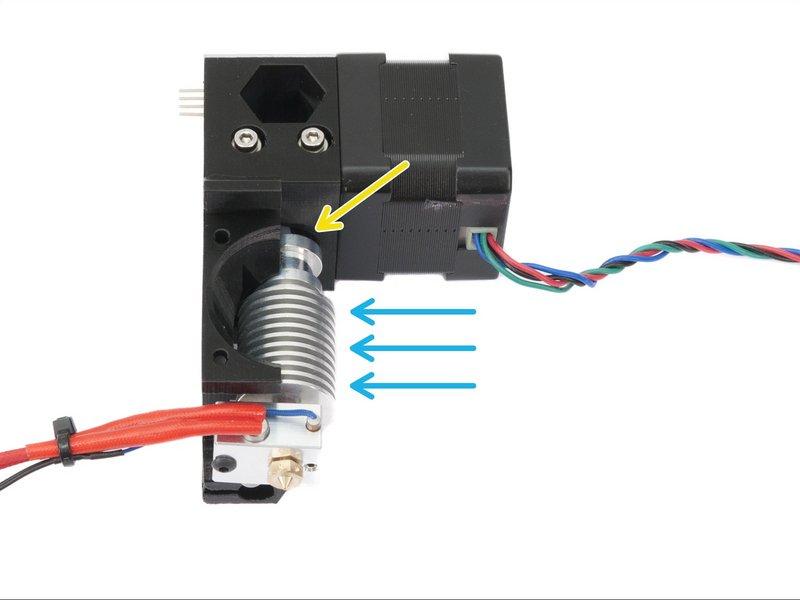

19 Step 19 Umieszczanie hotendu E3D Weź hotend E3D i wsuń go pod kątem w gniazdo w obudowie ekstrudera. Upewnij się, że rurka teflonowa została umieszczona prawidłowo. Wepchnij hotend do obudowy ekstrudera, patrz ilustracja. Upewnij się, że hotend jest prawidłowo umieszczony a górna część licuje z częścią drukowaną (muszą prawie do siebie przylegać). Zwróć uwagę na umieszczenie hotendu w PRAWIDŁOWYM KIERUNKU. Od tego momentu postępuj BARDZO OSTROŻNIE z przewodami od hotendu, aby ich nie uszkodzić manual.prusa3d.com/ Page 19 of 43

20 Step 20 Przygotowanie pokrywy ekstrudera Umieść nakrętkę M3nS w gnieździe w pokrywie ekstrudera. Upewnij się, że jest umieszczona w osi otworu przy pomocy najmniejszego klucza imbusowego. Step 21 Punkt mocowania korpusu ekstrudera Wyjmij z opakowania dwie nakrętki M3nS i wsuń je w gniazda do oporu. Ustaw nakrętki przy pomocy klucza imbusowego 1,5 mm manual.prusa3d.com/ Page 20 of 43

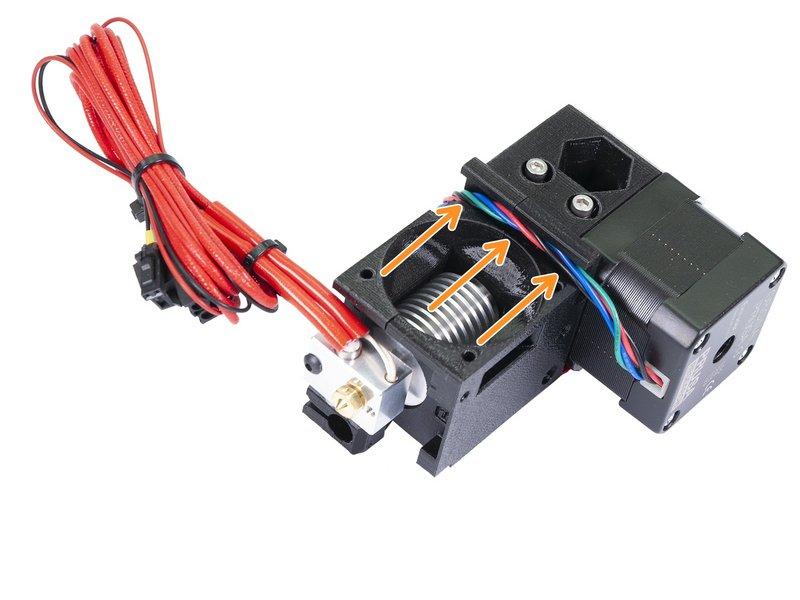

21 Step 22 Montaż pokrywy ekstrudera Obróć ekstruder tak jak pokazano na ilustracji. Umieść pokrywę ekstrudera na korpusie. Obydwie części drukowane muszą do siebie przylegać. Dokręć części do siebie przy pomocy śruby M3x25. Jeśli nie dosięga ona nakrętki, to tymczasowo użyj dłuższej, np. M3x30 z torebki z częściami zapasowymi. Raz jeszcze upewnij się, że hotend jest prawidłowo złożony. Powierzchnia heatsinku (części hotendu z żeberkami chłodzącymi) musi być umieszona na równi z powierzchnią części drukowanej. Patrz ostatnia ilustracja manual.prusa3d.com/ Page 21 of 43

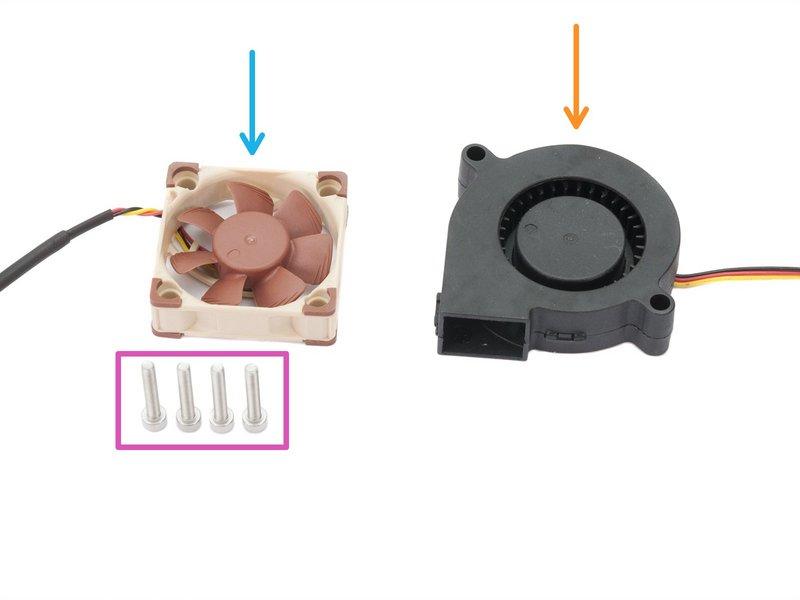

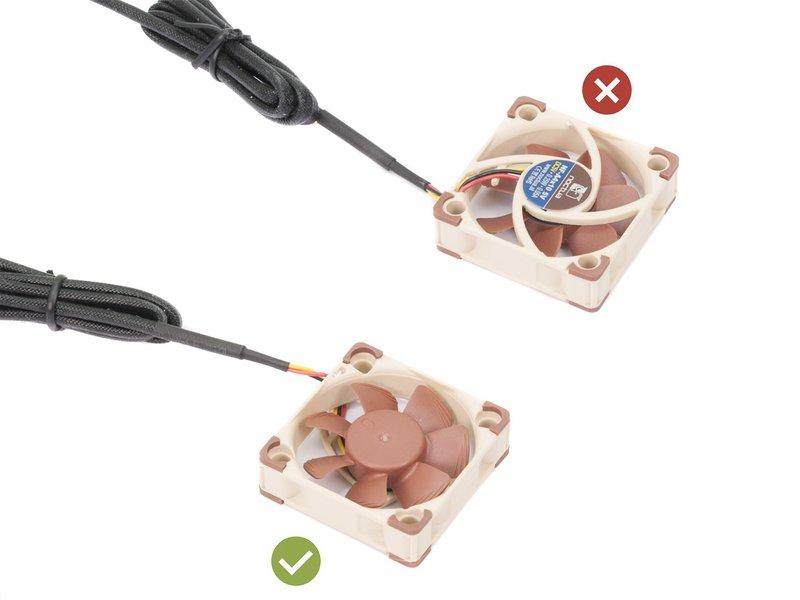

22 Step 23 Przygotowanie wentylatorów Dla następnych kroków przygotuj: Śruba M3x18 (4x) Wentylator hotendu (1x) Wentylator wydruku (1x) Wentylator hotendu (lewy) ma dwie strony. Strona z naklejką musi być skierowana w stronę hotendu (niewidoczna po zamontowaniu wentylatora). W przeciwnym razie chłodzenie nie będzie działać prawidłowo. Lewy wentylator hotendu (Noctua) może mieć czarny kolor bez gumowych narożników. Jego parametry sprzętowe są takie same manual.prusa3d.com/ Page 22 of 43

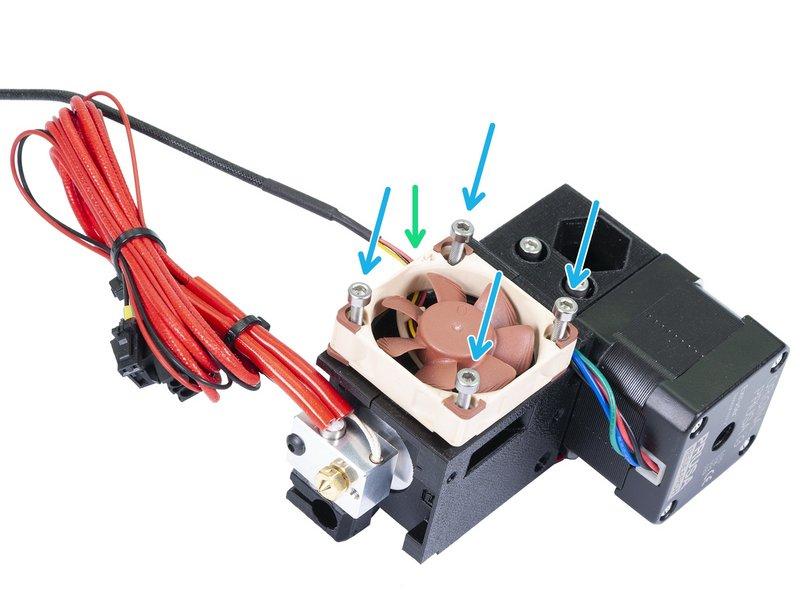

23 Step 24 Montaż wentylatora hotendu Połóż ekstruder na boku i umieść przewody silnika w kanale. Umieść wentylator hotendu (lewy) na ekstruderze. Przewody muszą przebiegać przez lewy-górny róg, jak na ilustracji. Zwróć uwagę na prawidłowe umieszczenie wentylatora. Naklejka musi być skierowana w stronę hotendu! Umieść śruby M3x18 i dokręć je lekko. Teraz dokręć WSZYSTKIE śruby po przekątnej. Po dokręceniu sprawdź czy wentylator może się swobodnie obracać. NIE DOKRĘCAJ śrub zbyt mocno - części plastikowe możesz w ten sposób łatwo uszkodzić manual.prusa3d.com/ Page 23 of 43

24 Step 25 Montaż przedniego wentylatora wydruku - wersja B7/R3 Dla następnych kroków przygotuj: nozzle-fan-45deg-support (wspornik dyszy wentylatora - 45 stopni) (1x) nozzle-fan-45deg (dysza wentylatora - 45 stopni) (1x) Śruba M3x18 (1x) Śruba M3x10 (2x) Nakrętka M3n (1x) Jeśli brakuje Ci jednej śruby M3x10 to użyj tej z torebki zapasowej (Spare) manual.prusa3d.com/ Page 24 of 43

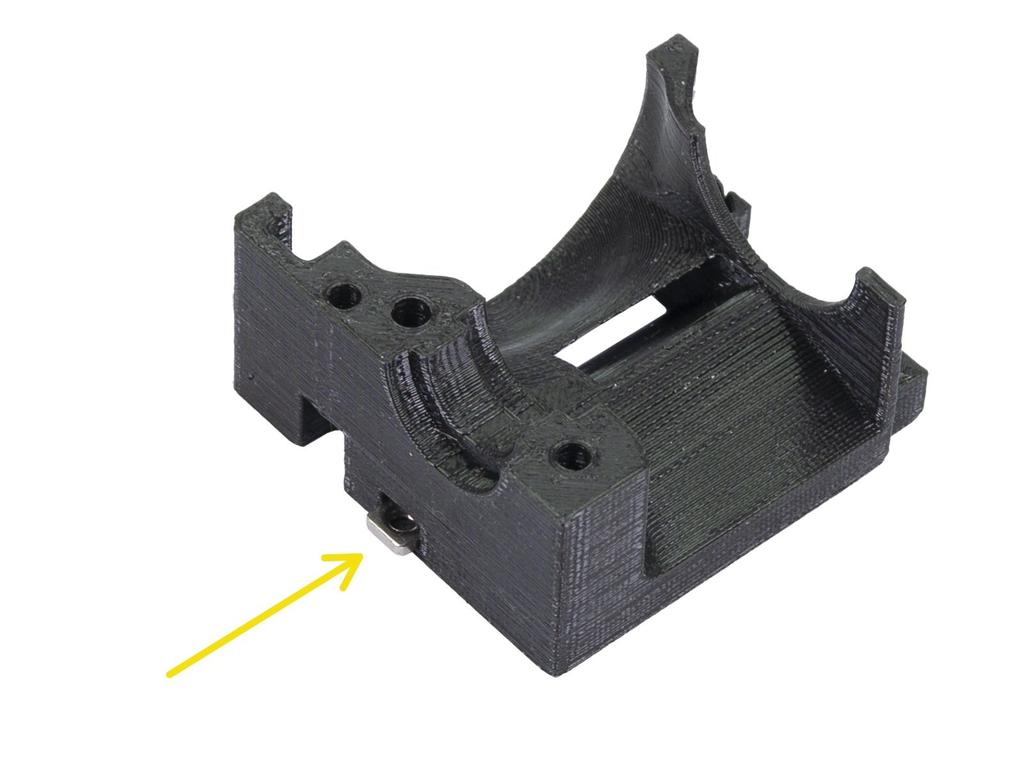

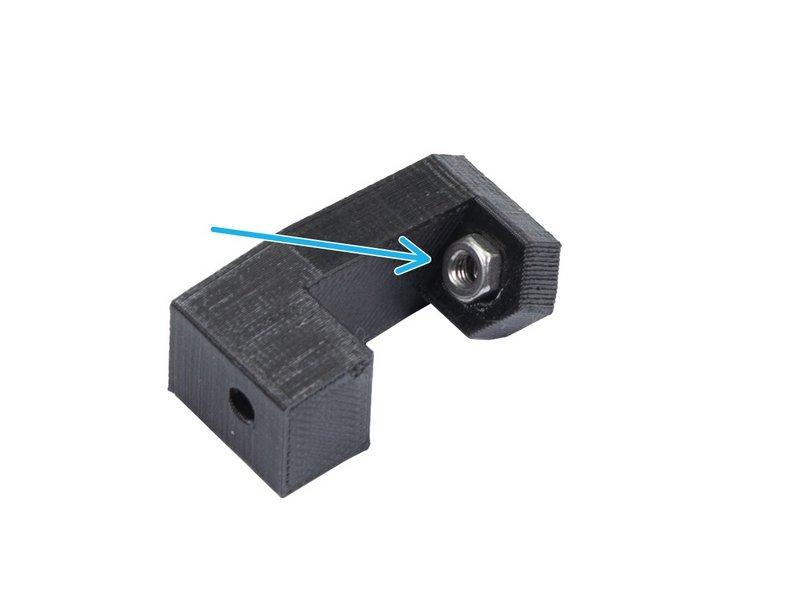

25 Step 26 Montaż przedniego wentylatora wydruku - wersja B7/R3 Wciśnij nakrętkę M3 w gniazdo we wsporniku do samego końca - tak, aby była ledwo widoczna. Możesz użyć śruby wkręcanej z drugiej strony aby wciągnąć nakrętkę, następnie wykręć śrubę. UWAGA: z drugiej strony ekstrudera wystają złącza czujnika filamentu. W kolejnych krokach postępuj ostrożnie aby ich nie wygiąć!!! Przykręć wspornik do ekstrudera przy pomocy śruby M3x10. Weź pod uwagę poprawny kierunek, pokazany na instrukcji. Końcówka powinna być skierowana w stronę pokrywy ekstrudera. Umieść dyszę wentylatora wydruku na ekstruderze i przymocuj ją przy pomocy śruby M3x manual.prusa3d.com/ Page 25 of 43

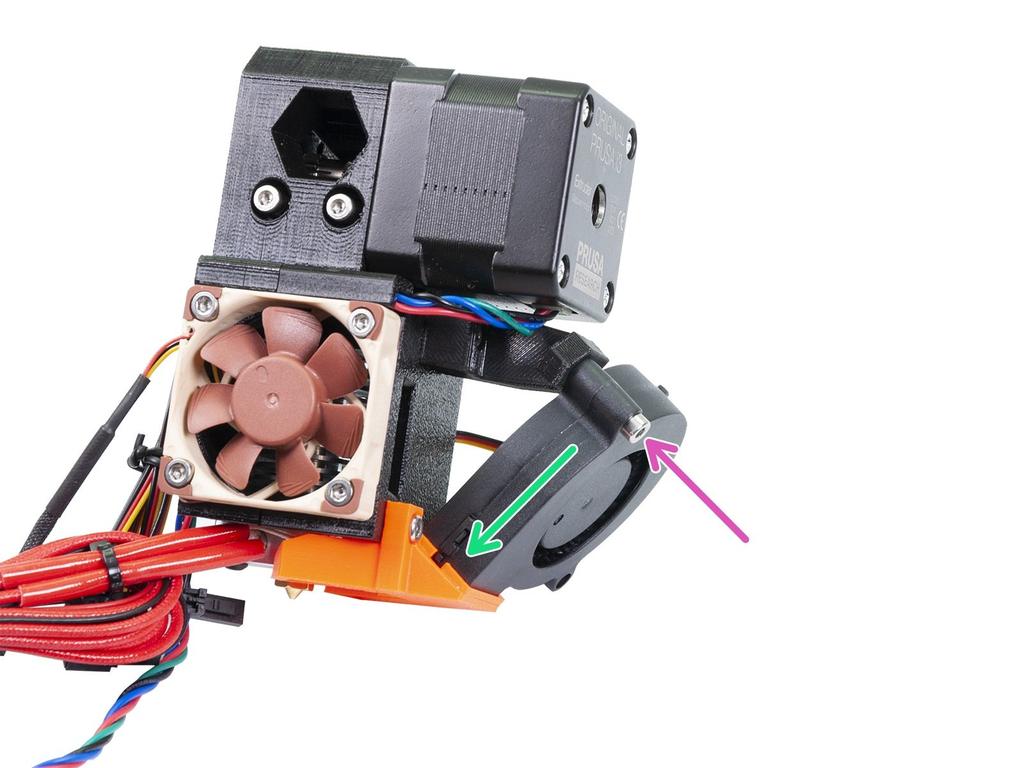

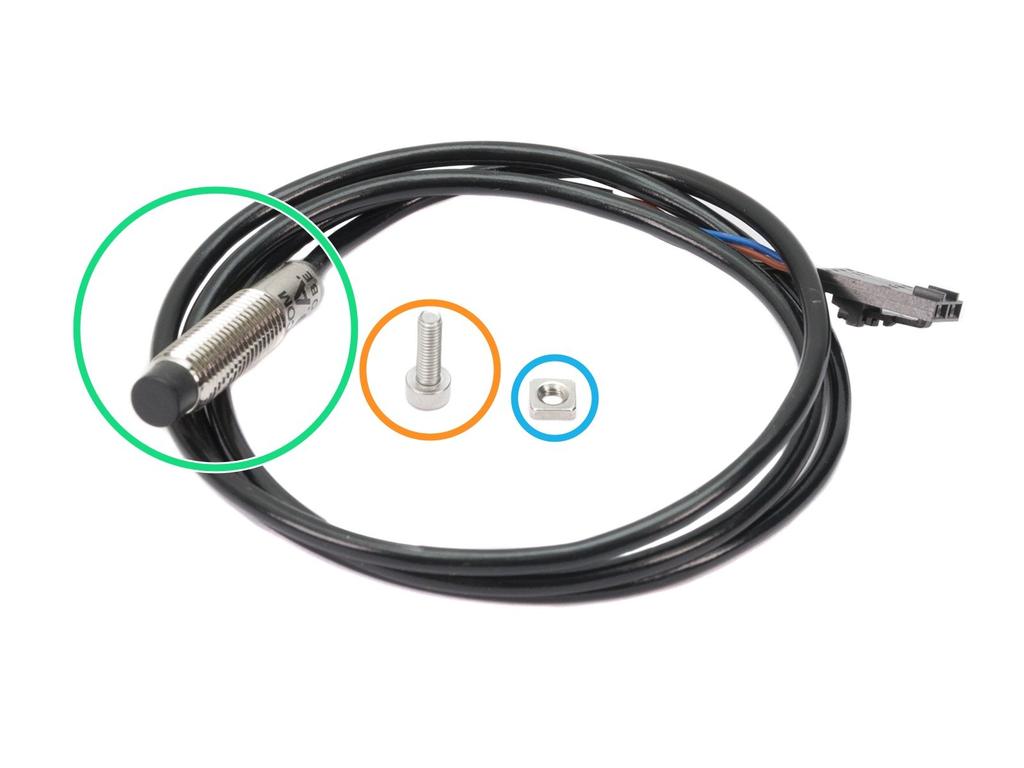

26 Step 27 Montaż przedniego wentylatora wydruku Wsuń przedni wentylator wydruku w dyszę wentylatora. Zamocuj wentylator przy pomocy śruby M3x18. Step 28 Przygotowanie sondy P.I.N.D.A. Dla następnych kroków przygotuj: Sonda P.I.N.D.A. (1x) Śruba M3x10 (1x) Nakrętka M3nS (1x) Sonda jest delikatnym urządzeniem, postępuj z nią ostrożnie podczas montażu! Przewód sondy P.I.N.D.A. może mieć kolor czarny lub szary - sondy same w sobie się nie różnią. Upewnij się, że złącze zawiera CZTERY przewody. Jeśli tak nie jest, przerwij montaż i skontaktuj się z naszym wsparciem klienta manual.prusa3d.com/ Page 26 of 43

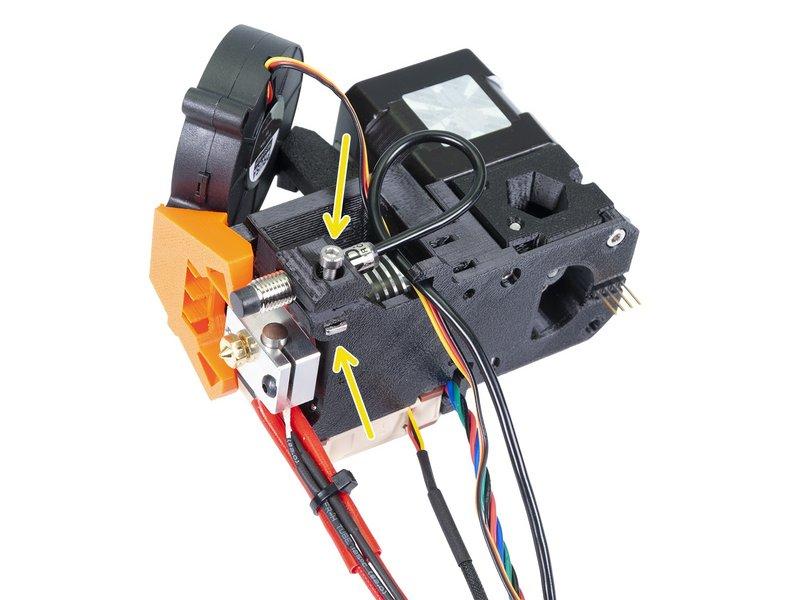

27 Step 29 Montaż sondy P.I.N.D.A. Zacznij od przewdodów wentylatora wydruku i poprowadź je pod haczykiem na przewody. Ostrożnie wsuń sondę P.I.N.D.A. w mocowanie. Jeśli otwór wydaje się za ciasny, to delikatnie rozszerz szczelinę w uchwycie, ale zrób to ostrożnie, aby nie uszkodzić mocowania. Zrób małą pętlę z przewodu sondy i poprowadź go pod haczykiem na przewody. Wsuń nakrętkę M3nS w szczelinę i LEKKO dokręć sondę za pomocą śruby M3x10. Dokładnym ustawieniem pozycji sondy zajmiemy się później (w rozdziale 9, Sprawdzenie przez pierwszym uruchomieniem), więc teraz nie ma potrzeby regulowania jej lub dokręcania śruby manual.prusa3d.com/ Page 27 of 43

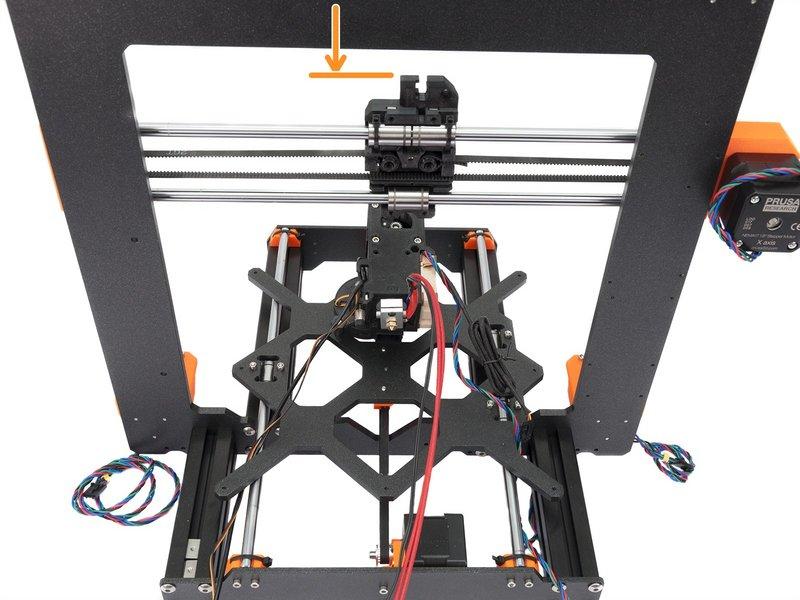

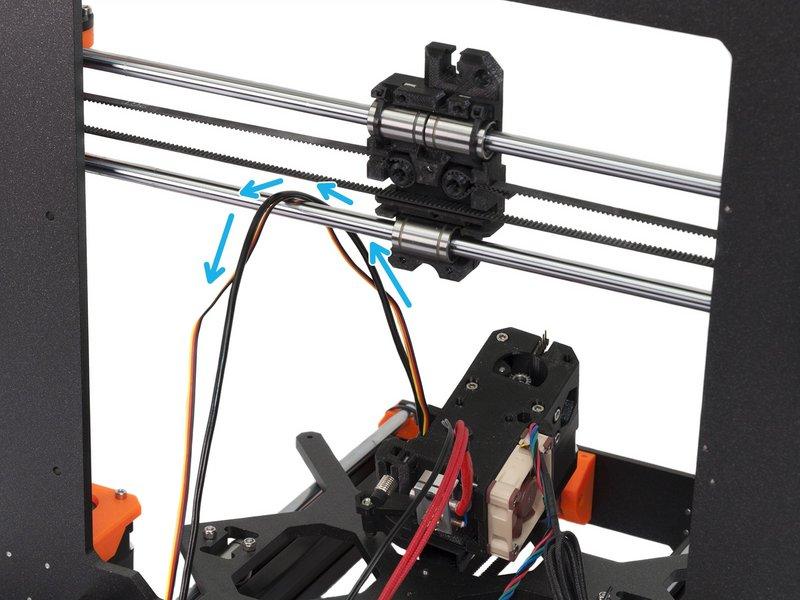

28 Step 30 Przygotowanie przewodów ekstrudera Umieść zespół ekstrudera na wózku osi Y - zobacz pierwsza ilustracja. Upewnij się, że drukarka jest umieszczona w prawidłowym kierunku - krótsze profile muszą być skierowane w Twoją stronę. Jeśli to konieczne, obniż oś X aby widzieć cały wózek osi. Będzie to potrzebne w kolejnym kroku. Przeciągnij przewody sondy P.I.N.D.A. i wentylatora wydruku (przedniego) pomiędzy dolnym prętem liniowym a paskiem. Przeciągnij przewody silnika ekstrudera i wentylatora hotendu (lewego) pomiędzy dolnym prętem liniowym a paskiem. BARDZO WAŻNE jest umieszczenie przewodów dokładnie tak, jak jest to pokazane na ilustracjach. Sprawdź to dokładnie. Przewody z hotendu będą umieszczone pod dolnym prętem liniowym. Ułożymy je później manual.prusa3d.com/ Page 28 of 43

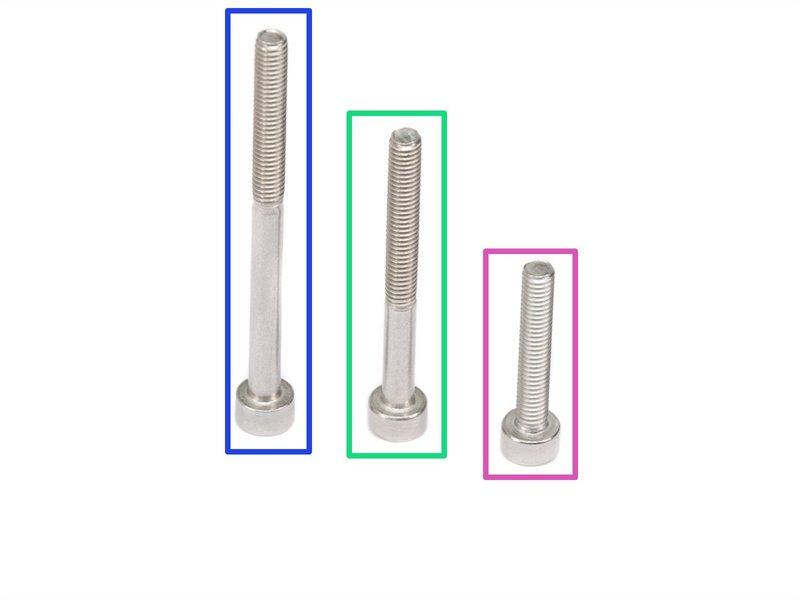

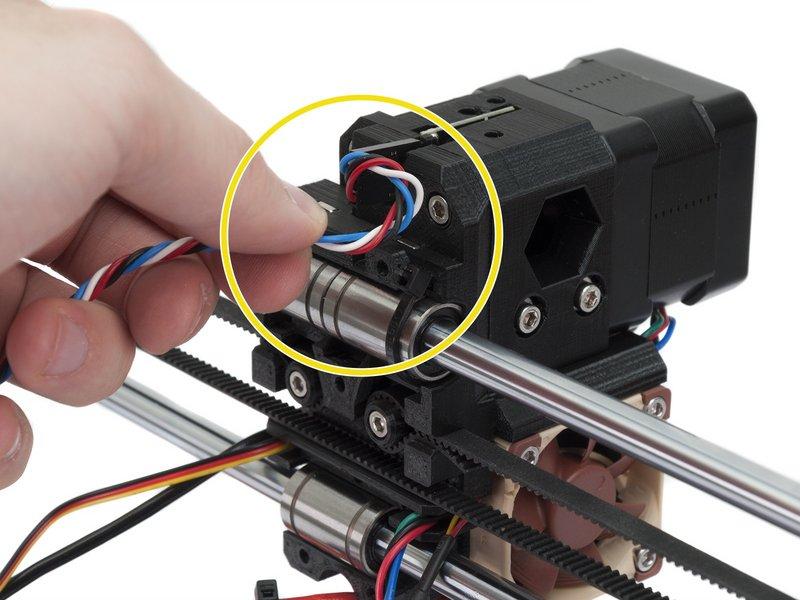

29 Step 31 Montaż ekstrudera Dla następnego kroku przygotuj: Śruba M3x40 (1x) Śruba M3x30 (1x) Śruba M3x18 (1x) Umieść ekstruder obok wózka osi X i upewnij się, że żaden z przewodów nie jest uszczypnięty. W wózku osi X jest kanał na przewody ekstrudera, zobacz ilustrację. Umieść w nim przewody silnika i zostaw przewody wentylatora wyprostowane. Przykręć ekstruder do wózka osi X używając śrub wymienionych wyżej. Nie dokręcaj śrub do końca - najpierw musimy poprowadzić przewody. Ułóż przewody w kanałach po obydwu stronach ekstrudera. Z lewej strony powinny znaleźć się przewody przedniego wentylatora wydruku i sondy P.I.N.D.A., po prawej stronie przewody ekstrudera i lewego wentylatora hotendu. Upewnij się, że przewody znajdują się w kanałach i nie są przyszczypnięte pomiędzy częściami drukowanymi. Dokręć śruby równomiernie, aby uniknąć problemów manual.prusa3d.com/ Page 29 of 43

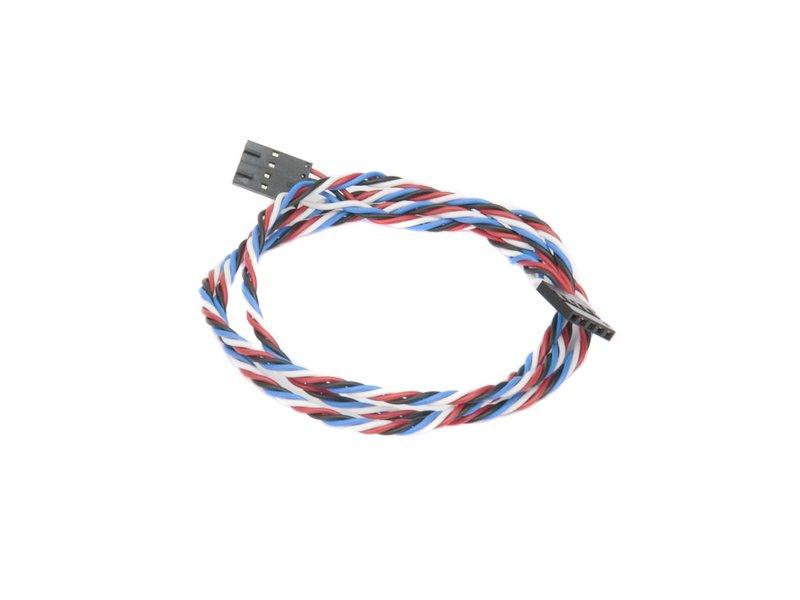

30 Step 32 Przewód czujnika filamentu Znajdź w paczce przewód czujnika filamentu. Przewód jest zakończony dwoma różnymi złączami: Złącze 4-pinowe dla czujnika filamentu (używane teraz) Złącze 5-pinowe dla płyty EINSY (używane później) 2019 manual.prusa3d.com/ Page 30 of 43

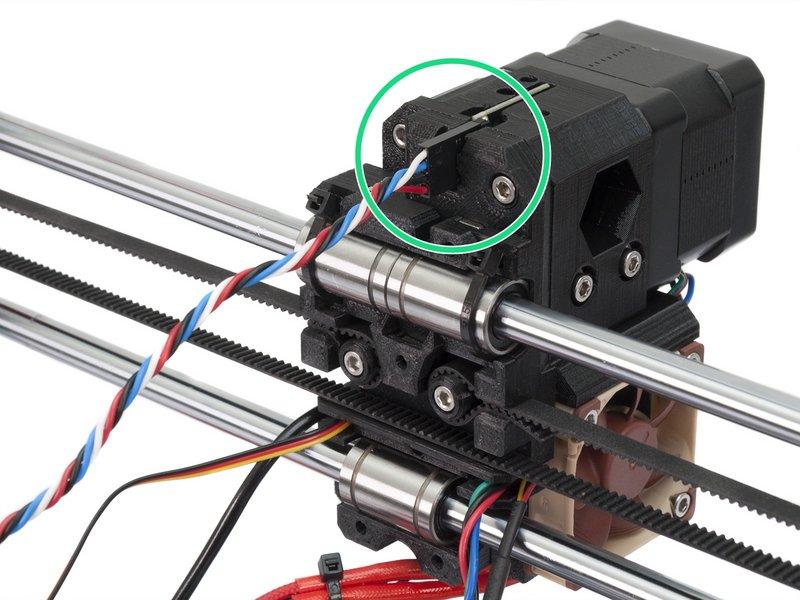

31 Step 33 Podłączenie czujnika filamentu Weź przewód z poprzedniego kroku i podłącz go ostrożnie do czujnika filamentu. Uwaga: złącze ma dwie różne strony. Strona z zabezpieczeniem musi znajdować się po lewej stronie (biały przewód powinien być skierowany ku górze, czerwony ku dołowi). Delikatnie skręć przewody w kierunku zgodnym z ruchem wskazówek zegara, aby stworzyć małą pętelkę - zobacz drugą ilustrację. Ułóż przewody we wcięciu w wózku osi X manual.prusa3d.com/ Page 31 of 43

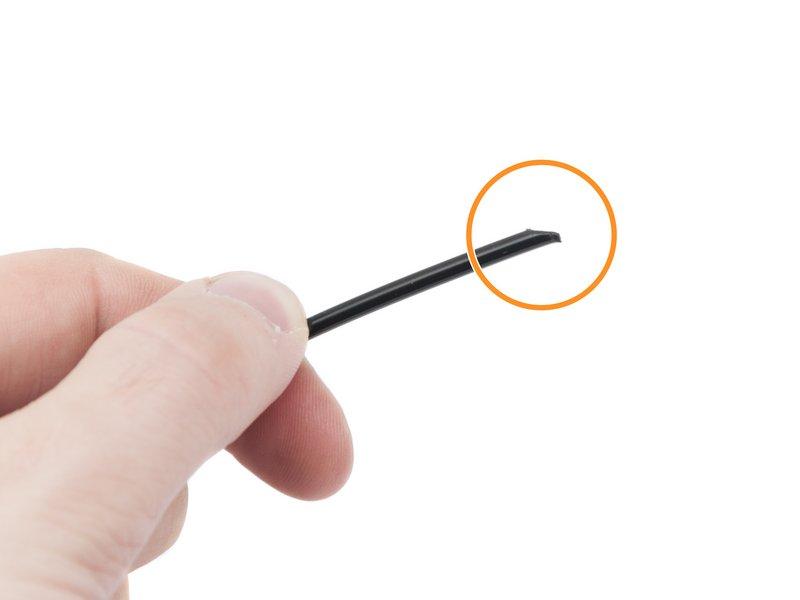

32 Step 34 Przygotowanie filamentu nylonowego Od połowy lutego 2018, w zestawie znajduje się tylko jeden, 50-centrymerowy odcinek filamentu nylonowego. W zestawie znajdują się dwa odcinki filamentu nylonowego o długościach 50 i 30 cm. Oba mają średnicę 3 mm. W tym kroku użyj dłuższego odcinka i NIE PRZYCINAJ żadnego z nich! Odetnij szczypcami końcówkę filamentu tworząc ostry koniec. Sprawdź, czy końcówka wygląda podobnie do pokazanej na trzeciej ilustracji manual.prusa3d.com/ Page 32 of 43

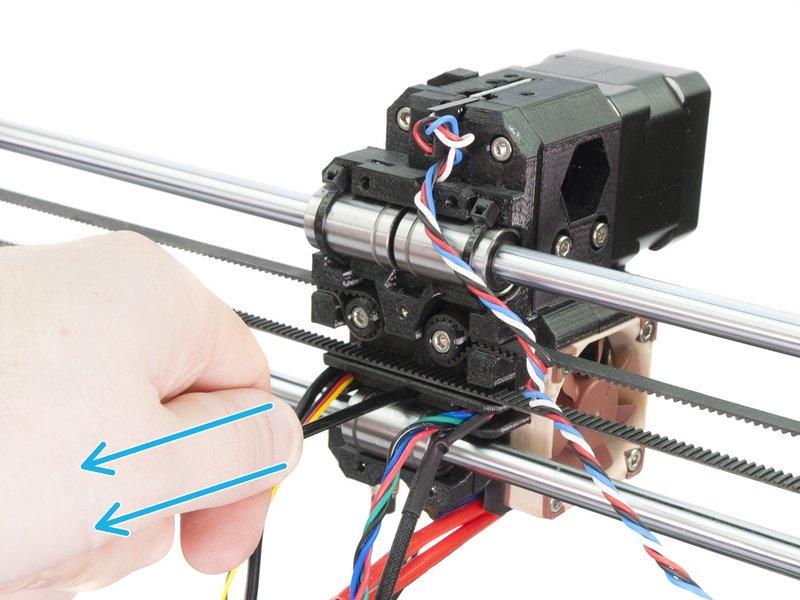

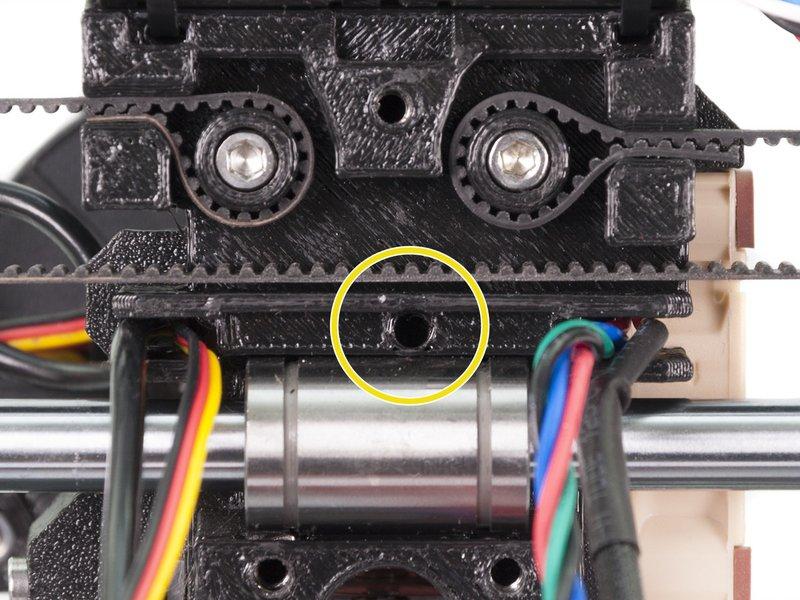

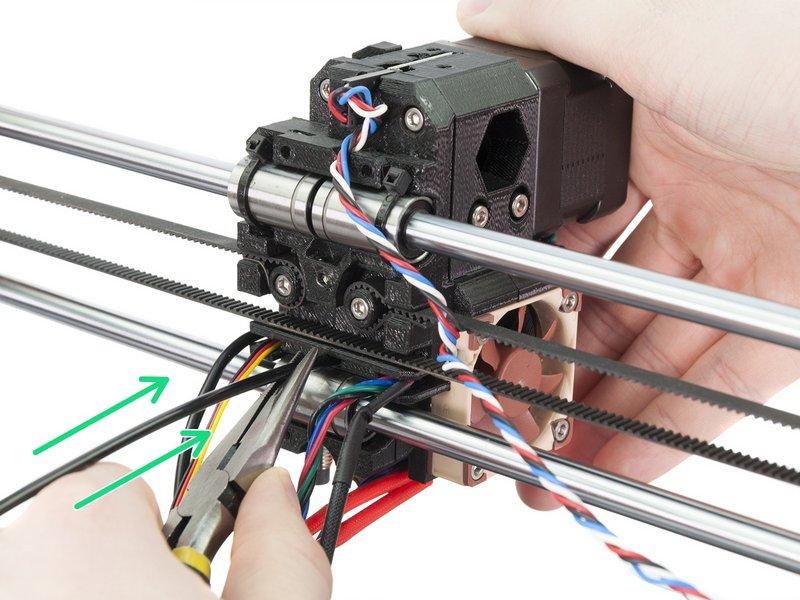

33 Step 35 Mocowanie filamentu nylonowego Znajdź otwór pod filament nylonowy. Użyj najmniejszego klucza imbusowego aby upewnić się, że w środku nie ma żadnych przeszkód. Wsuń filament nylonowy w otwór, jednocześnie "wkręcając" go przy użyciu szczypiec. Trzymaj ekstruder drugą ręką. ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ ponieważ szczypce mogą się zsunąć i możesz łatwo uszkodzić przewody!!! Aby sprawdzić, czy filament jest dobrze umocowany, spróbuj delikatnie pociągnąć go ręką. Oś X powinna się delikatnie ruszyć a filament powinien pozostać na miejscu. Jeśli sprawi to trudność, to spróbuj poprawić kształt końcówki filamentu manual.prusa3d.com/ Page 33 of 43

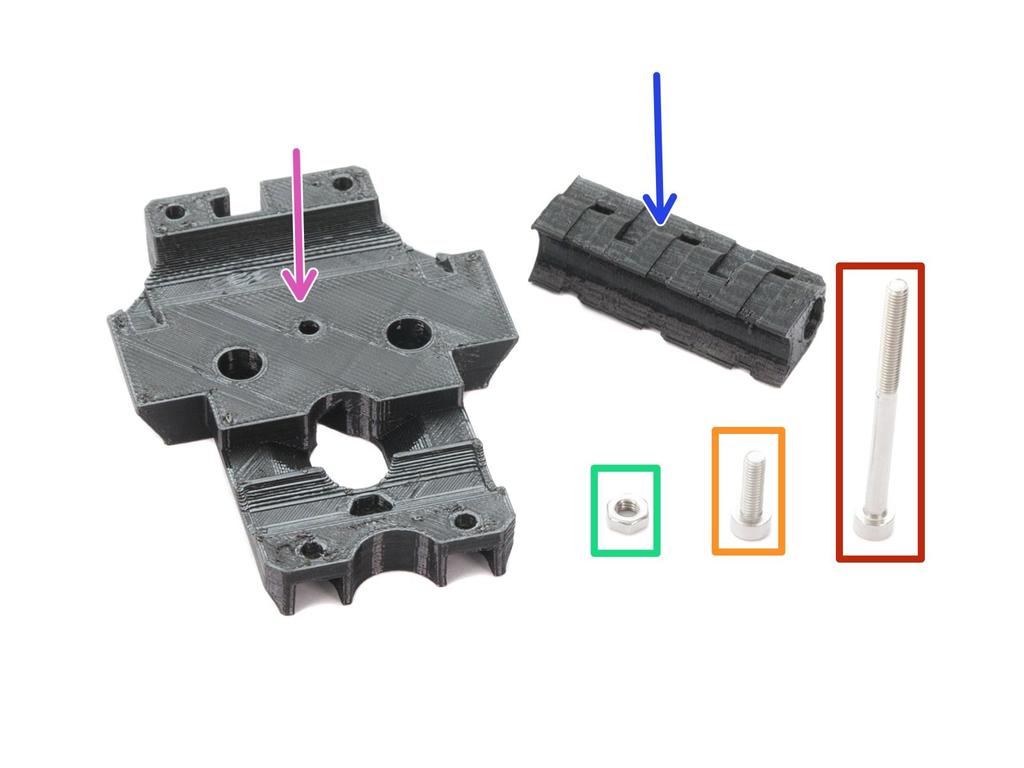

34 Step 36 Przygotowanie tylnej pokrywy wózka osi X (część 1) Dla następnych kroków przygotuj: Tylna pokrywa wózka osi X (1x) Uchwyt przewodów (1x) Nakrętka M3n (1x) Śruba M3x10 (1x) Śruba M3x10 będzie użyta tymczasowo, użyj jednej z zapasowego woreczka. Śruba M3x40 (1x) Step 37 Przygotowanie tylnej pokrywy wózka osi X (część 2) Umieść śrubę M3x10 w tylnej pokrywie wózka osi X i dokręć ją do końca. Obróć wydrukowaną część i umieść w niej nakrętkę M3n. Dokręć śrubę M3x10 aż nakrętka wsunie się w część drukowaną. Zwróć uwagę na kształt gniazda pod nakrętkę i umieść ją tak, aby pasowała. Odkręć śrubę M3x10 i umieść ją z powrotem w zapasowym woreczku manual.prusa3d.com/ Page 34 of 43

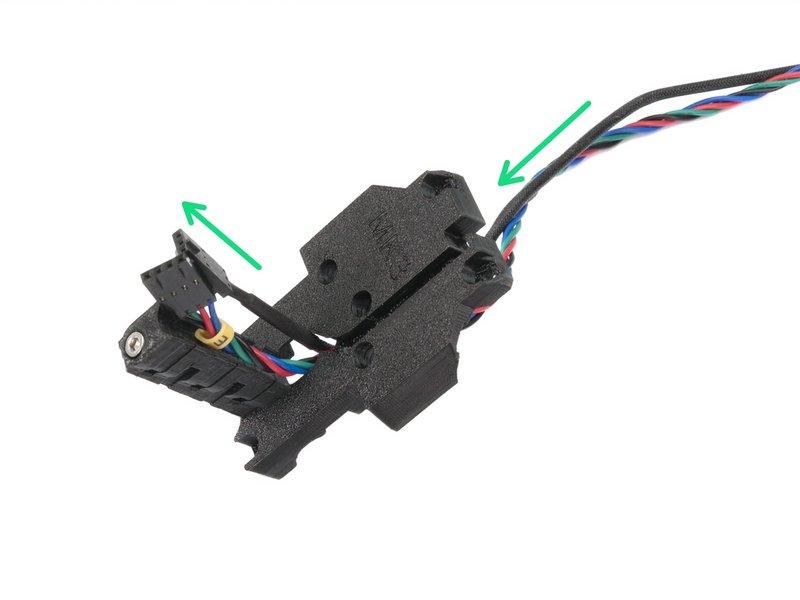

35 Step 38 Przygotowanie tylnej pokrywy wózka osi X (część 3) Przygotuj śrubę M3x40 i uchwyt przewodów z poprzedniego kroku. Wkręć śrubę do końca, aby przeszła przez część drukowaną. Uwaga: z jednej strony drukowanej części znajduje się otwór na główkę śruby. Step 39 Przygotowanie tylnej pokrywy wózka osi X (część 4) Połóż tylną pokrywę wózka osi X tak jak na ilustracji. Znak MK3 musi być widoczny. Przykręć do siebie tylną pokrywę wózka osi X i uchwyt przewodów. Sprawdź, czy górna powierzchnia uchwytu w kształcie litery "u" jest odpowiednio wyrównana z pokrywą manual.prusa3d.com/ Page 35 of 43

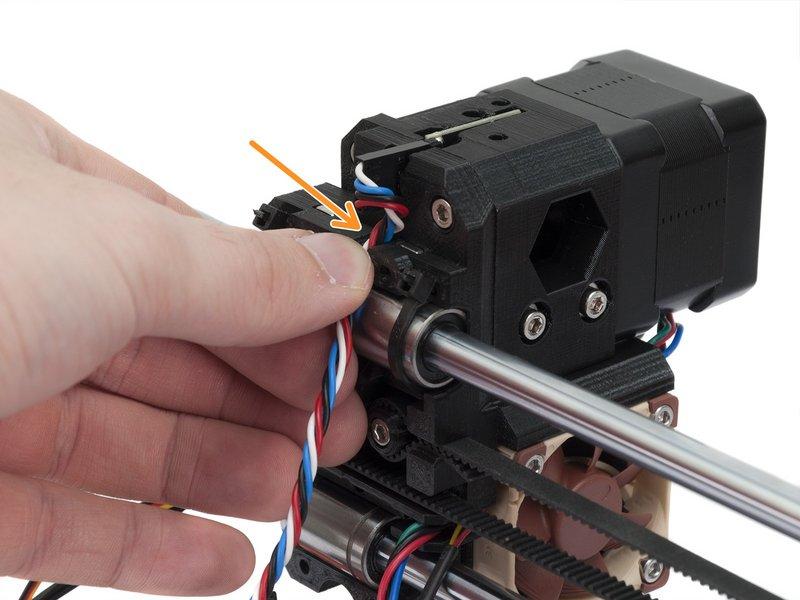

36 Step 40 Montaż tylnej pokrywy wózka osi X Przeprowadź przewody z ekstrudera PRZEZ tylną pokrywę wózka osi X. Zacznij od silnika ekstrudera i wentylatora hotendu. W następnym kroku dołóż przewody wentylatora wydruku i sondy P.I.N.D.A.. Przewody hotendu i czujnika filamentu NIE PRZECHODZĄ przez tylną pokrywę wózka osi X! Ostrożnie wsuń filament nylonowy i przyłóż tylną pokrywę wózka osi X. Step 41 Ułożenie przewodu czujnika filamentu Zanim dociśniesz tylną pokrywę do wózka osi X, przeciągnij przewód czujnika filamentu przez wycięcie - patrz obydwie ilustracje. Upewnij się, że przewody nie są ściśnięte pomiędzy tylną pokrywą, a wózkiem osi X!!! 2019 manual.prusa3d.com/ Page 36 of 43

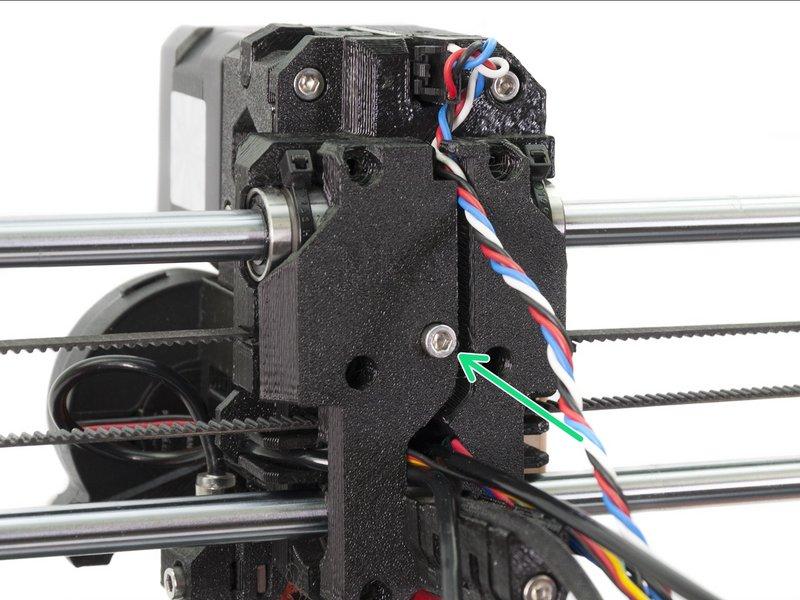

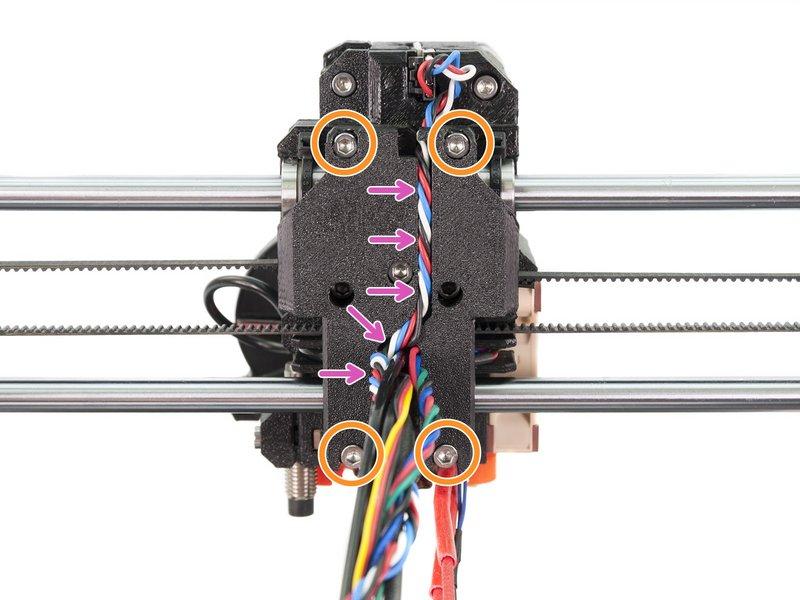

37 Step 42 Montaż tylnej pokrywy wózka osi X Za pomocą pięciu śrub M3x10 połącz części w następującej kolejności: Zacznij od środkowej śruby i upewnij się, że wszystko pasuje. Kontynuuj wkręcanie w narożnikach, równomiernie dokręć wszystkie śruby. Po dokręceniu śrub umieść przewód od czujnika filamentu we wcięciu w pokrywie wózka osi X i dołącz go do pozostałych przewodów manual.prusa3d.com/ Page 37 of 43

38 Step 43 Mocowanie owijki tekstylnej (część 1) Dla następnych kroków przygotuj: Opaska zaciskowa (5x) Owijka tekstylna 13x490 mm (1x) W zestawie są trzy owijki tekstylne - weź tę najdłuższą i najszerszą manual.prusa3d.com/ Page 38 of 43

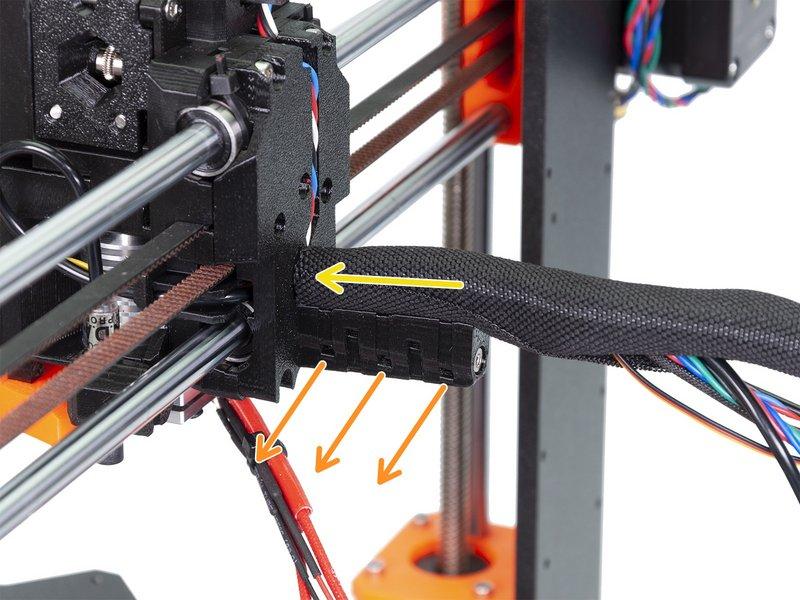

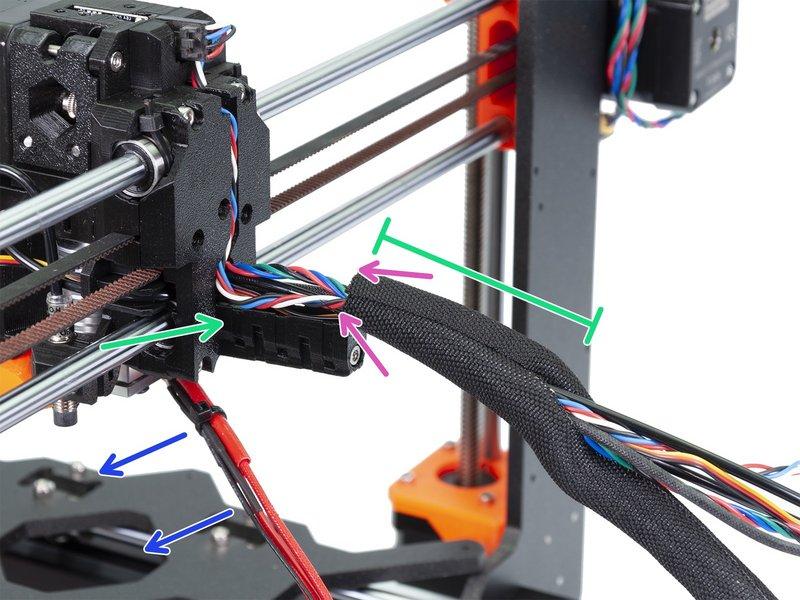

39 Step 44 Mocowanie owijki tekstylnej (część 2) Rozchyl owijkę tekstylną i nasuń ją na wiązkę przewodów. Nie zapomnij o filamencie nylonowym! Na tym etapie zostaw przewody z hotendu na zewnątrz owijki. Długość pierwszego owinięcia powinna być odrobinę dłuższa niż uchwyt przewodów, ale wystarczy około 5 cm. Delikatnie skręć owijkę tekstylną aby zacisnąć ją na wiązce przewodów i przesuń ją w kierunku ekstrudera. Weź 3 opaski zaciskowe i wsuń je w otwory w dolnym rzędzie uchwytu przewodów. Obróć owijkę jeszcze raz (nie skręcając przewodów) i zaciśnij opaski. WAŻNE: Obetnij każdą z opasek tak blisko główki, jak to możliwe. Zauważ, że główki powinny być skierowane we właściwą stronę - lekko w lewo manual.prusa3d.com/ Page 39 of 43

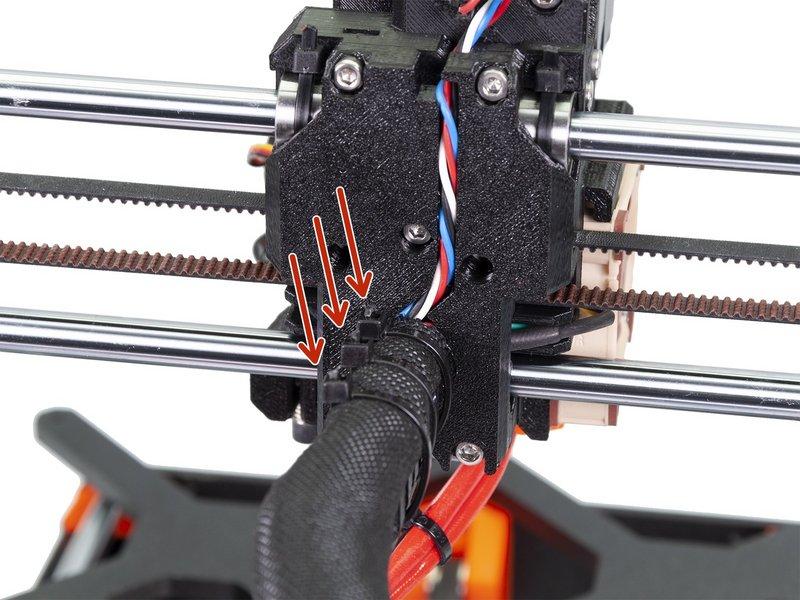

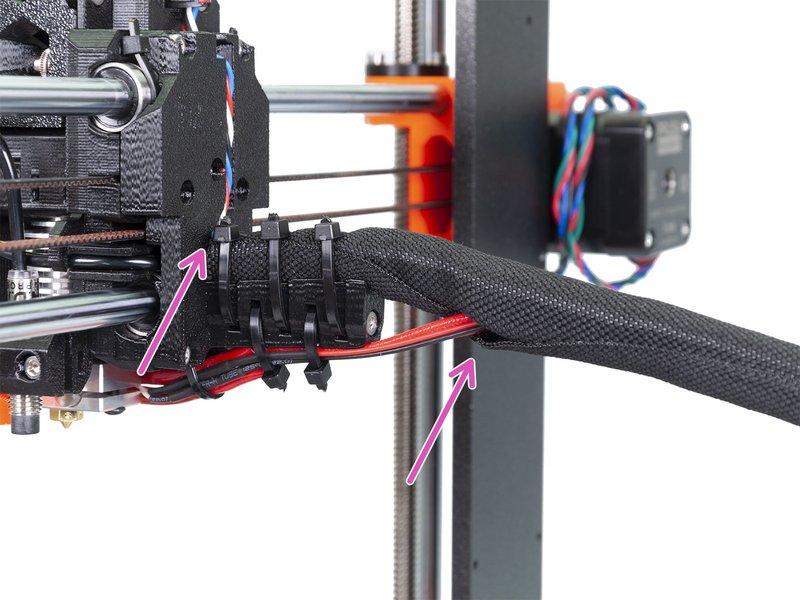

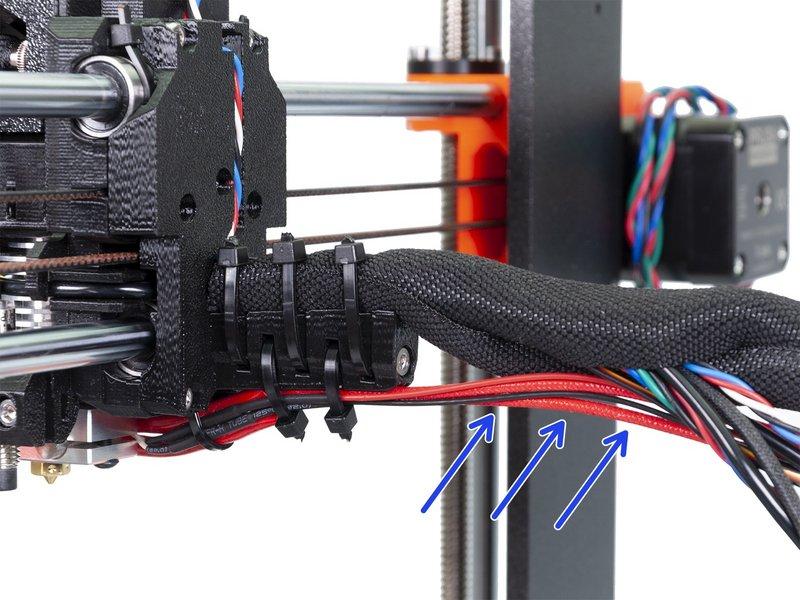

40 Step 45 Mocowanie owijki tekstylnej (część 3) Weź dwie opaski i przepchnij je przez górne otwory uchwytu przewodów. UWAGA! Dodaj przewody z hotendu zanim zaciśniesz opaski zaciskowe. Jeśli przewody hotendu znajdują się w pętli, to zaciśnij opaski i obetnij ich nadmiar. Rozchyl owijkę tekstylną i włóż przewody z hotendu. Porównaj organizację swoich przewodów z ostatnią ilustracją Ustawienie opasek zaciskowych zostało przetestowane z podwójnym uchwytem na szpule z wtryskarki. Jeśli używasz innego uchwytu montowanego na ramie, to upewnij się, że opaski zaciskowe nie będą z nim kolidować manual.prusa3d.com/ Page 40 of 43

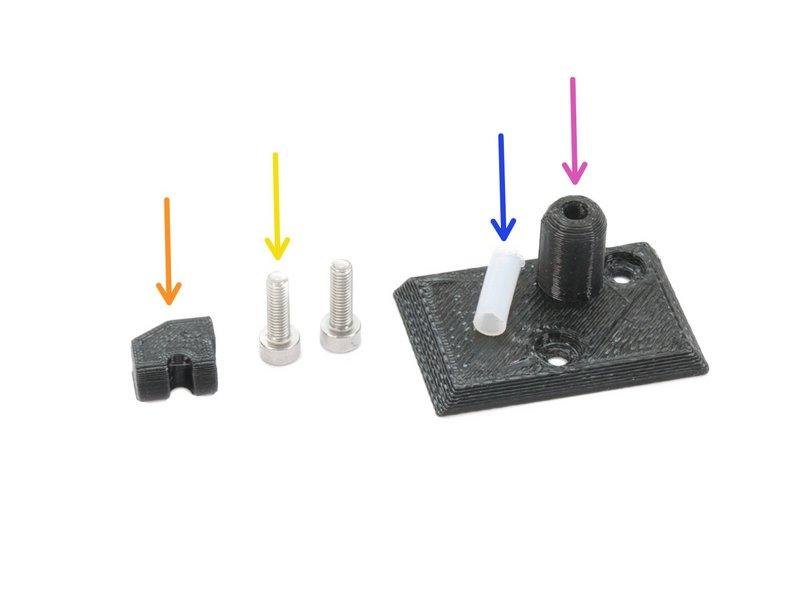

41 Step 46 Montaż pokrywy czujnika filamentu (1x) Dla następnych kroków przygotuj: Zatyczka dźwigni dociskowej (1x) Pokrywa czujnika filamentu (1x) Rurka teflonowa 4x2x12 mm (1x) Śruba M3x10 (2x) Jeśli brakuje Ci jednej śruby M3x10 to użyj tej z torebki zapasowej (Spare). Step 47 Montaż pokrywy czujnika filamentu (część 2) Wsuń krótką rurkę PTFE w drukowaną część od spodu. Kierunek nie ma znaczenia - jej końce są takie same. Znajdź na górze korpusu ekstrudera otwór o największej średnicy, przeznaczony dla rurki teflonowej manual.prusa3d.com/ Page 41 of 43

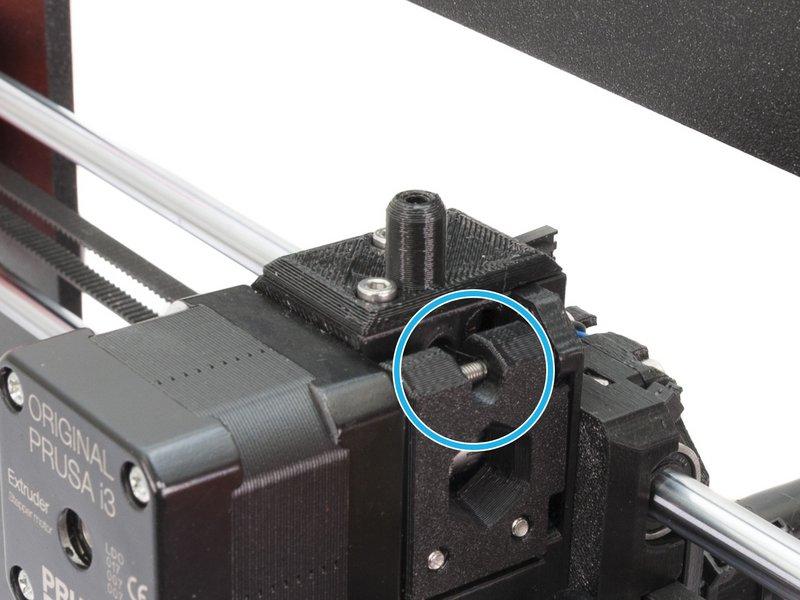

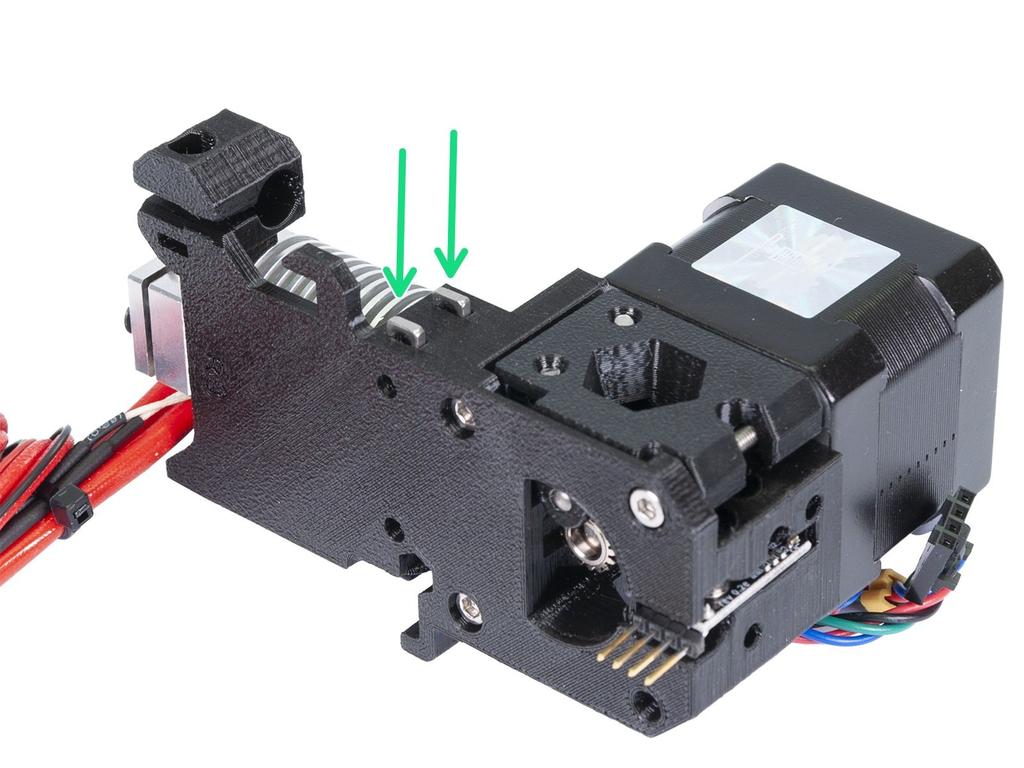

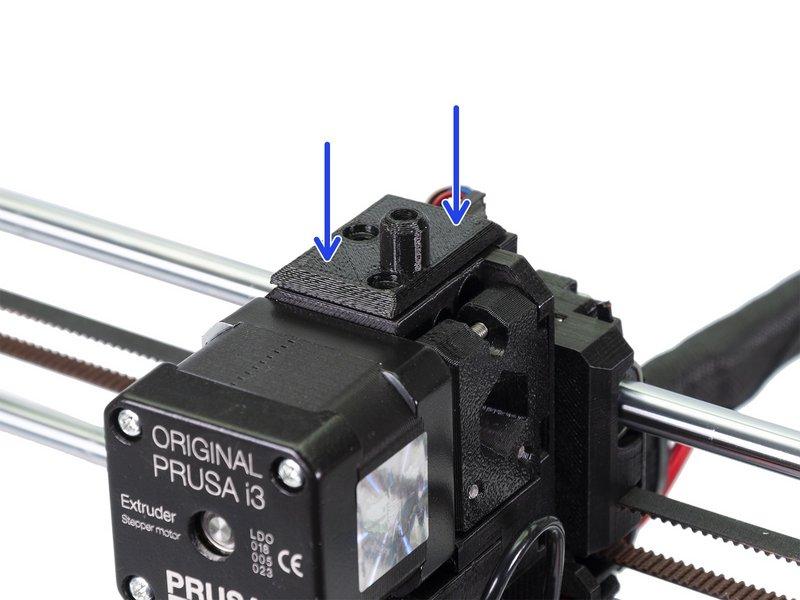

42 Step 48 Montaż pokrywy czujnika filamentu (część 3) Ostrożnie nałóż pokrywę czujnika filamentu na ekstruder. Przymocuj pokrywę używając dwóch śrub M3x10. Step 49 Montaż zatyczki dźwigni dociskowej Znajdź wycięcie w dźwigni dociskowej (będzie w nim widać śrubę M3). Włóż zatyczkę dźwigni i upewnij się, że pasuje prawidłowo. W przeciwnym razie może ona wypaść podczas drukowania manual.prusa3d.com/ Page 42 of 43

43 Step 50 Oś ekstrudera gotowa! Czy już dotarliśmy do końca? Prawie! Właśnie skończyliśmy najtrudniejszą część montażu. Świetna robota! Porównaj wygląd swoich zmontowanych elementów z ilustracją. Zauważ, że części ekstrudera w wersji B7/R3 różnią się wyglądem. Wszystko sprawdzone? Przejdźmy do: 6. Montaż wyświetlacza LCD This document was last generated on :13:28 AM manual.prusa3d.com/ Page 43 of 43
