4. Oś Z. 4. Oś Z. Written By: Josef Prusa manual.prusa3d.com Page 1 of 14
|
|
- Aleksander Witold Szczepański
- 5 lat temu
- Przeglądów:
Transkrypt
1 4. Oś Z Written By: Josef Prusa 2017 manual.prusa3d.com Page 1 of 14

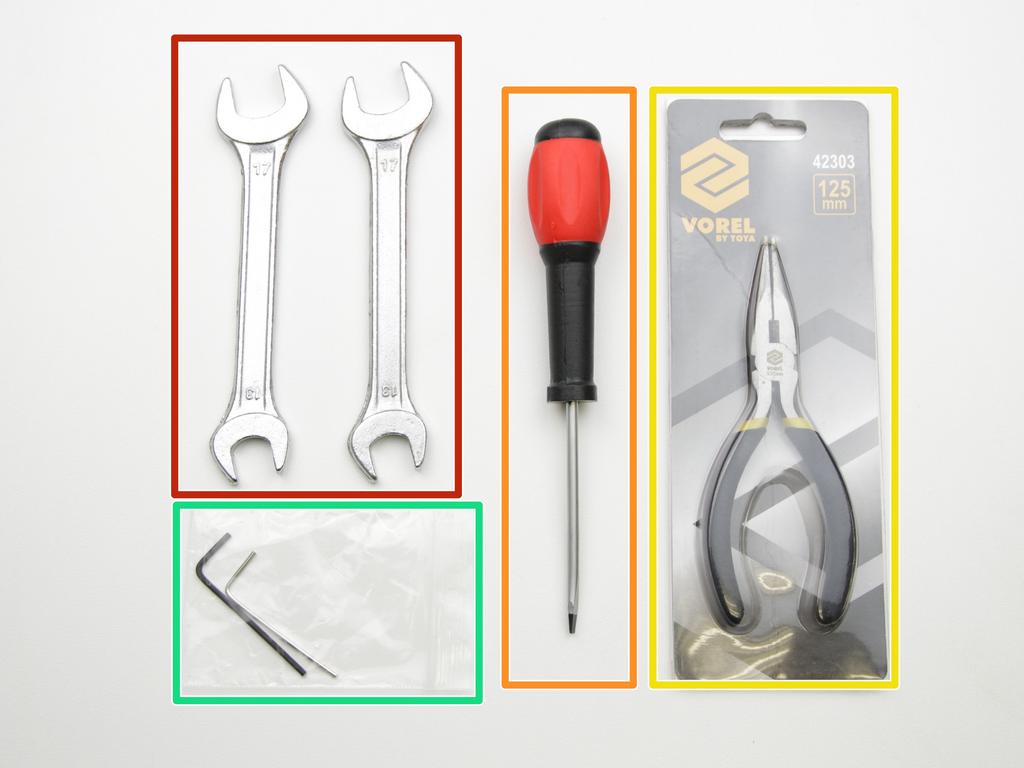

2 Step 1 Potrzebne narzędzia Klucze płaskie 13/17 mm Śrubokręt płaski 3,6 mm Małe szczypce uniwersalne (kombinerki) Klucze imbusowe 2,5 i 1,5 mm Step 2 Części wydrukowane 3D Z-axis-top-left (lewy górny róg osi Z) Z-axis-top-right (prawy górny róg osi Z) Z-axis-bottom-left (lewy dolny róg osi Z) Z-axis-bottom-right (prawy dolny róg osi Z) Z-screws covers (osłony na śruby Z) Jako punkt orientacyjny dla prawidłowego umieszczenia części w następnych krokach można traktować otwory na pręty okrągłe 8mm manual.prusa3d.com Page 2 of 14

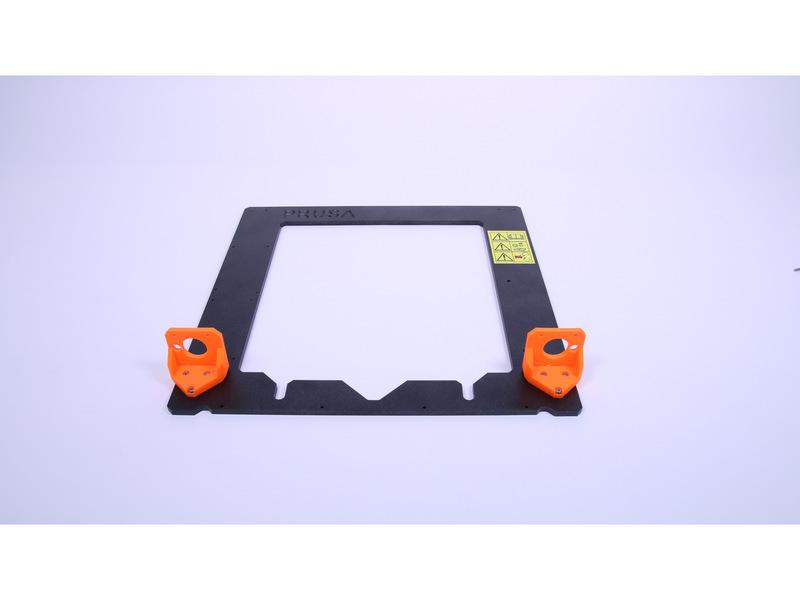

3 Step 3 Umiejscowienie dolnych rogów Z na ramie Należy umieścić części wydrukowane na ramie, zgodnie z rysunkiem. Trzeba zwrócić uwagę na prawidłową orientację ramy (po lewej stronie na górze jest logo PRUSA). W tym kroku użyte są śruby M3x10 (6 szt.). Części wydrukowane należy przykręcić do ramy za pomocą klucza imbusowego 2,5 mm. Trzeba dokręcać z wyczuciem, żeby nie uszkodzić części wydrukowanych. Step 4 Umiejscowienie osłon na śruby Z na silniki Trzeba przymocować osłony do obydwu silników. Osłony należy dokręcić do końca, ale tak, aby pręt mógł się swobodnie obracać manual.prusa3d.com Page 3 of 14

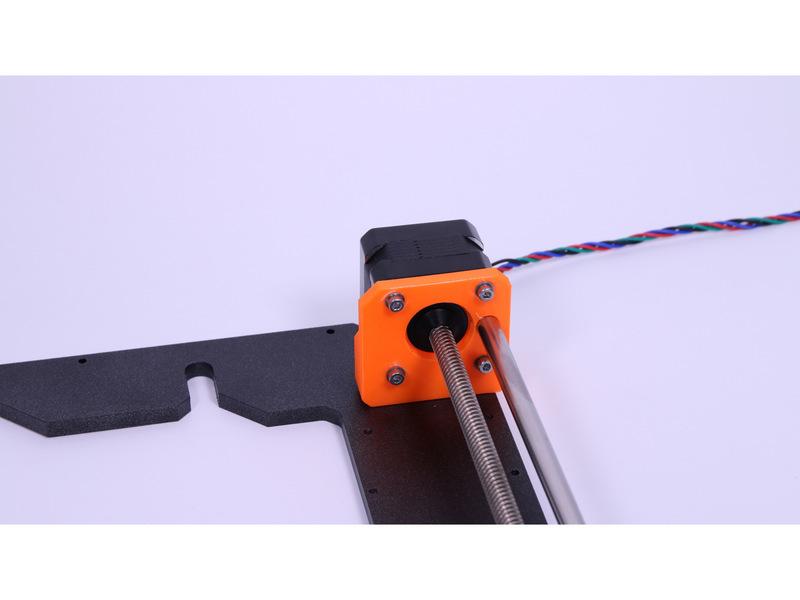

4 Step 5 Umiejscowienie silników Z Silniki należy umieścić na ramie. Lewy silnik osi Z (oznaczony jako Z axis left) Prawy silnik osi Z (oznaczony jako Z axis right) Należy zwrócić uwagę na prawidłowe umiejscowienie silników (z lewej / z prawej). Step 6 Dokręcenie silników Z Trzeba użyć śrub M3x10 (8 szt.) i podkładek M3w (8 szt.). Silniki należy dokręcić do części wydrukowanych 3D za pomocą klucza imbusowego 2,5 mm manual.prusa3d.com Page 4 of 14

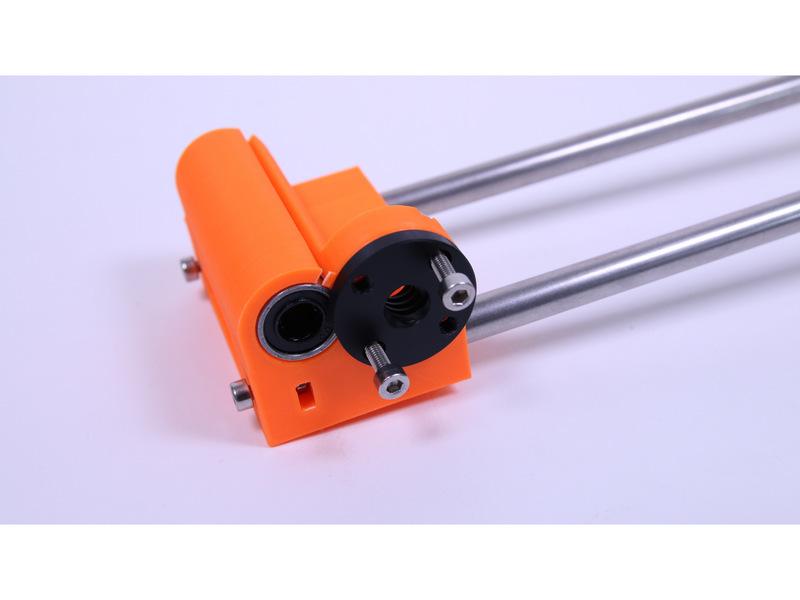

5 Step 7 Przygotowanie do montażu nakrętek trapezowych Należy włożyć nakrętki M3n (4 szt.) w części wydrukowane, zgodnie z obrazkiem. Step 8 Montaż nakrętek trapezowych Należy użyć śrub M3x12 (4 szt.). Nakrętki trapezowe trzeba przykręcić do części wydrukowanych 3D za pomocą klucza imbusowego 2,5 mm manual.prusa3d.com Page 5 of 14
6 Step 9 Ustalenie długości pręta W następnych krokach trzeba użyć najkrótszego pręta (320 mm). Step 10 Przygotowanie prętów okrągłych osi Z Należy włożyć pręty okrągłe osi Z (najkrótsze) w uchwyty czujników krańcowych manual.prusa3d.com Page 6 of 14
7 Step 11 Nałożenie osi X Trzeba ostrożnie nasunąć łożyska i nakrętki trapezowe na pręty okrągłe i trapezowe. Obracając jednocześnie oba pręty trapezowe w lewo, należy przesunąć oś X, zgodnie z rysunkiem. Ostrożnie! Pręty muszą być wsunięte równo w łożyska, bez użycia większej siły! Step 12 Umieszczenie górnych rogów Z na ramę Trzeba umieścić części wydrukowane na ramie, zgodnie z obrazkiem. Części wydrukowane należy przykręcić do ramy przy użyciu klucza imbusowego 2,5 mm. W tym kroku użyte są śruby M3x10 (4 szt.) manual.prusa3d.com Page 7 of 14

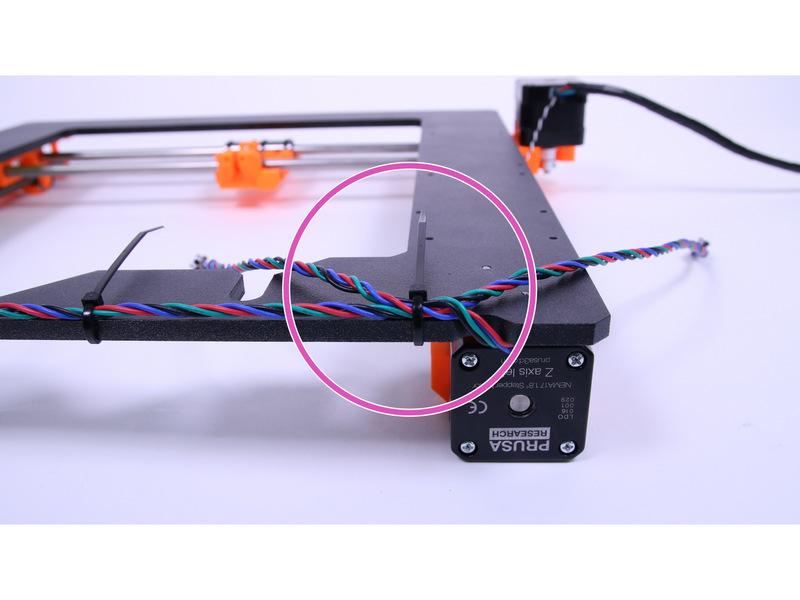

8 Step 13 Organizacja kabli osi Z Trzeba wcisnąć opaski zaciskowe do otworów na spodzie ramy i przymocować kable. Kable silnika trzeba ściągnąć tak jak na fotografii. Kabel lewego silnika Z jest przymocowany ostatnią opaską zaciskową. Step 14 Obcięcie opasek zaciskowych Należy odciąć odstające fragmenty opasek zaciskowych. Trzeba zwrócić uwagę na prawidłowe ułożenie łączeń opasek zaciskowych manual.prusa3d.com Page 8 of 14
9 Step 15 Montaż osi Y Zmontowaną oś Y trzeba wsunąć do otworów w ramie. Nie powinno być problemu z podniesieniem całej konstrukcji i otoczeniem jej do góry nogami. Trzeba przykręcić nakrętki M10n do ramy. Należy się upewnić, że z obydwu stron między nakrętką a ramą znajduje się podkładka. Należy zadbać o prawidłową orientację osi Y w ramie (dłuższa część powinna być po stronie silnika Z) manual.prusa3d.com Page 9 of 14

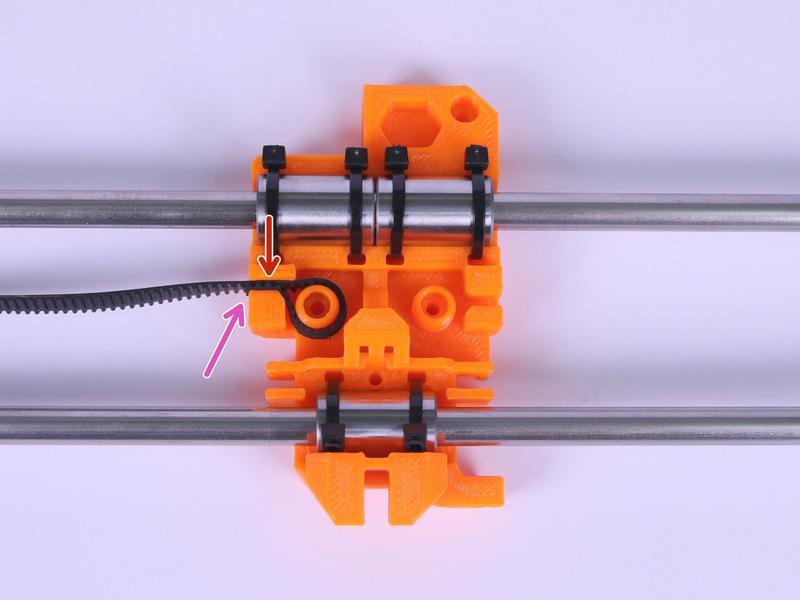

10 Step 16 Nałożenie paska X część 1 Trzeba wsunąć płaską część paska X-GT2 (dłuższy) w otwór na pasek w posuwie X, zgodnie z rysunkiem. Step 17 Nałożenie paska X część 2 Trzeba owinąć pasek wokół kołka, zgodnie z rysunkiem. Należy wcisnąć pasek aż do oporu, jak na drugim obrazku. Tylko bardzo mały (lub żaden) fragment paska powinien wystawać z części wydrukowanej manual.prusa3d.com Page 10 of 14
11 Step 18 Przeciągnięcie paska X przez część z rolką napinającą Trzeba przeciągnąć pasek przez koniec osi X z przewoźnikiem paska, wokół rolki napinającej i z powrotem. Step 19 Przeciągnięcie paska przez posuw X Trzeba przeciągnąć pasek przez posuw X, zgodnie z obrazkiem manual.prusa3d.com Page 11 of 14
12 Step 20 Przeciągnięcie paska X częścią z silnikiem Trzeba przeciągnąć pasek przez zakończenie osi X z silnikiem, wokół koła pasowego i z powrotem do posuwu X. Step 21 Zaciśnięcie paska X część 1 Pasek należy napiąć kombinerkami. Trzeba wsunąć jego gładką część w część wydrukowaną, zgodnie z rysunkiem manual.prusa3d.com Page 12 of 14

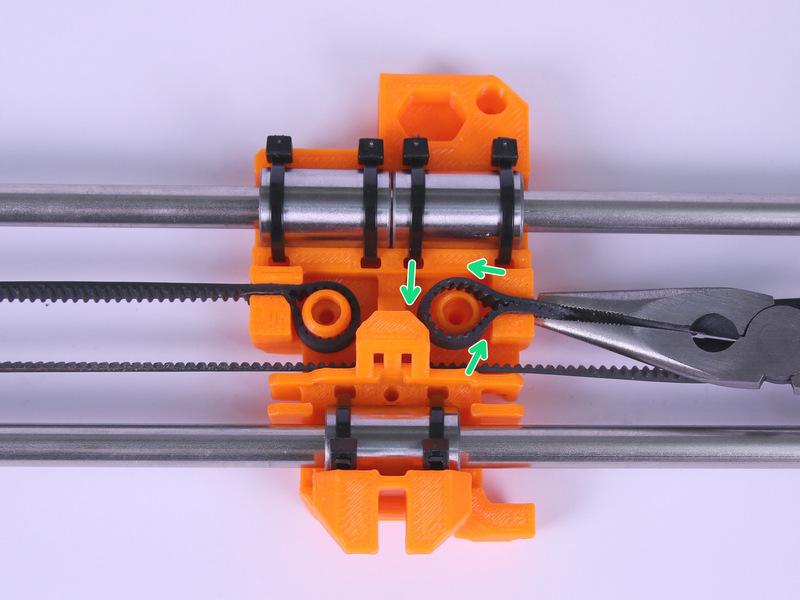

13 Step 22 Zaciśnięcie paska X część 2 Trzeba poprowadzić pasek wokół kołka, jak na obrazku. Pasek musi być wciśnięty aż do oporu, zgodnie z drugim obrazkiem. Pasek powinien wydawać ten sam dźwięk podobny do struny, co pasek Y. Step 23 Regulacja śrub napinających Śruby trzeba ostrożnie dokręcić, nakładając delikatną siłę na oba pręty okrągłe manual.prusa3d.com Page 13 of 14

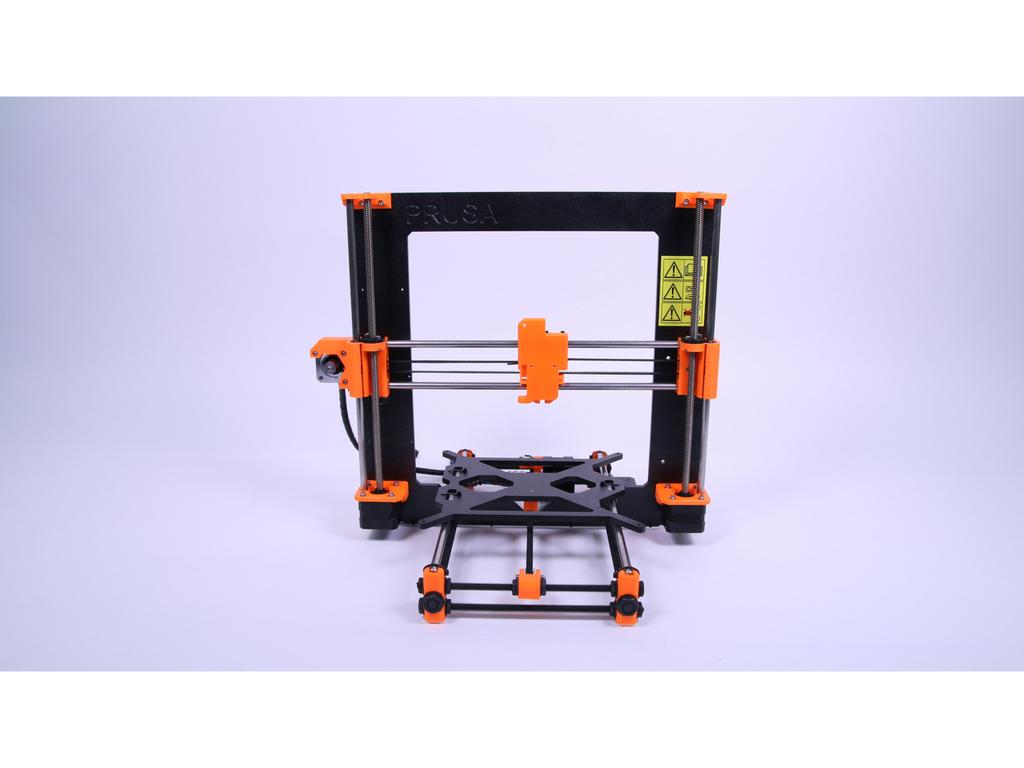

14 Step 24 Gotowe! Gratulujemy, oś Z jest gotowa! Dalsze instrukcje znajdują się w rozdziale 5. Ekstruder This document was last generated on :42:25 AM manual.prusa3d.com Page 14 of 14
