1 INSTRUKCJA OBSŁUGI SIGNAL LPA19-464X Kod producenta: E93169 UWAGA: PRZEKROCZENIE PODANYCH NIŻEJ WARTOŚCI DOPUSZCZALNYCH PARAMETRÓW SKUTKOWAĆ MOŻE USZKODZENIEM URZĄDZENIA LUB NIEBEZPIECZNYM URAZEM! Data wydania: wrzesień 2012 strona 1

2 UWAGA: Zapoznaj się z całą instrukcja obsługi przed przystąpieniem do montażu! OSTRZEŻENIE Przed przystąpieniem do montażu uchwytu należy dokładnie zapoznać się z niniejszą instrukcją. W przypadku jakichkolwiek wątpliwości lub spostrzeżeń dotyczących instalacji produktu należy skontaktować się z lokalnym dystrybutorem uchwytów Signal. Należy przestrzegać zaleceń producenta odnośnie wymaganej odległości od ściany. W przeciwnym wypadku można doprowadzić do uszkodzeń telewizora bądź uchwytu. Montaż uchwytu powinien zostać wykonany przez osobę posiadającą odpowiedni poziom wiedzy technicznej i umiejętności manualnych. Jeśli nie rozumiesz części poleceń zawartych w instrukcji, lub brak ci doświadczenia w montażu tego typu mocowań, zwróć się o pomoc do wykwalifikowanej osoby (np. instalator). Należy się upewnić, że ściana nośna wytrzyma obciążenie uchwytu z zamontowanym do niego urządzeniem. Nigdy nie przekraczaj dopuszczalnego obciążenia uchwytu. Podczas montażu zawsze używaj pomocy drugiej osoby. Szczególnie podczas podnoszenia i ustawiania urządzenia. Śruby powinny być odpowiednio dokręcone. Zbyt mocne dokręcenie może spowodować ich uszkodzenie lub osłabienie. Produkt przeznaczony jest do użytku wewnętrznego. Montaż uchwytów w środowisku zewnętrznym może doprowadzić do jego uszkodzenia. strona 2

3 Sprawdzenie zawartości pudełka. WAŻNE: Upewnij się, że otrzymałeś wszystkie elementy, które konieczne są do zamontowania uchwytu. Jeśli pewnych elementów brakuje w zestawie, skontaktuj siez lokalnym dystrybutorem uchwytów SIGNAL Paczka M Paczka W strona 3

4 1 Przygotowanie do montażu sekcji A. Usuń w sposób pokazany na rysunku osłony maskujące uchwytu A: 2a. Montaż na ścianie drewnianej lub gipsowej z drewnianymi wzmocnieniami. OSTRZEŻENIE UPEWNIJ SIĘ, CZY ŚCIANA JEST W STANIE UTRZYMAĆ WIESZANY NA NIEJ TELEWIZOR! Upewnij się, że otwory montażowe nawiercone są na środkach belek wzmacniających, a mocowanie pewne i stabilne. W niektórych przypadkach, w celu pewnego zamocowania uchwytu na ścianie, wymagane może być wykorzystanie dodatkowych elementów, nie wchodzących w skład zestawu. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. Przytwierdź uchwyt do ściany. Użyj szablonu do wyznaczenia miejsc nawierceń otworów. strona 4 Strzałka na szablonie wyznacza górę.

5 2b. Montaż na ścianie betonowej / murze. OSTRZEŻENIE Podczas instalacji należy ocenić rzeczywistą grubość betonu oraz jego wytrzymałość. Tynk nie posiada odpowiedniej wytrzymałości i nie powinien być brany pod uwagę! Minimalna zalecana głębokość otworów w betonie to 35mm. Nie należy nawiercać otworów na krawędziach ścian. Minimalna odległość od brzegu litej powierzchni to 25mm. Otwory muszą być nawiercane wiertłem o odpowiedniej średnicy. Instalator powinien zweryfikować, czy montaż uchwytu na danej ścianie zapewnia 100% bezpieczeństwo użytkowania. Przytwierdź uchwyt do ściany. Użyj szablonu do wyznaczenia miejsc nawierceń otworów. strona 5

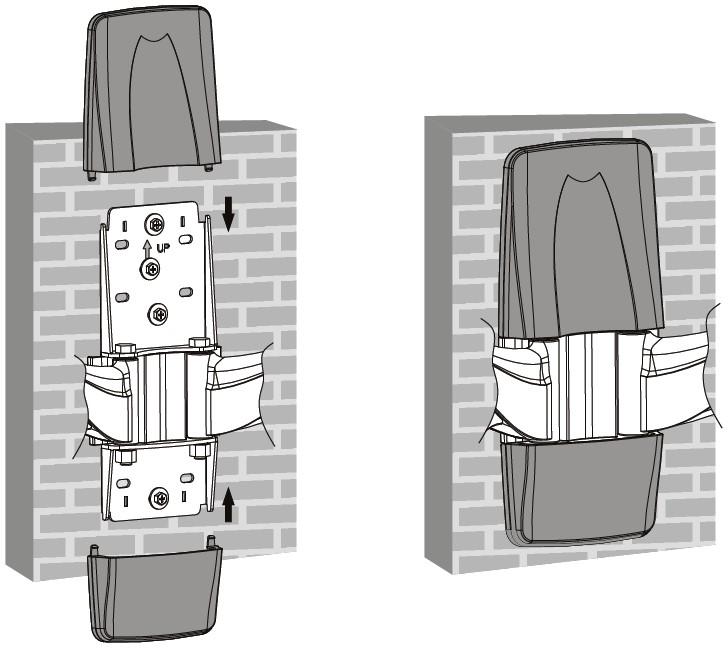

6 3. Montaż osłon ozdobnych. 4. Usunięcie dolnej śruby zabezpieczającej. strona 6

7 5. Montaż stelaża do tylnej ściany telewizora. Sposób zamocowania: 5a. Montaż stelaża na płaskich panelach tylnych telewizora. UWAGA: Śruby powinny być dokręcone solidnie, lecz należy uważać, aby nie zniszczyć gniazda przez zbyt silne ich dokręcenie. strona 7

8 5b. Montaż stelaża na telewizorze wymagającym użycia podkładek dystansowych. UWAGA: Śruby powinny być dokręcone solidnie, lecz należy uważać, aby nie zniszczyć gniazda przez zbyt silne ich dokręcenie. strona 8

9 6. Połączenie ramienia A ze stelażem B. Należy poluzować górną nakrętkę zabezpieczającą tak, aby powstało około 4mm luzu. Następnie należy umiejętnie założyć setlaż "B" na uchwyt "A", wykorzystując przeznaczone do tego wyprofilowanie konstrukcji. Czynność tę powinny wykonywać 2 osoby. Ustawić telewizor w odpowiedniej pozycji, sprawdzić po raz kolejny osadzenie go na uchwycie, zacisnąć nakrętki zabezpieczające. strona 9

10 7. Przeprowadzenie przewodów Usunąć osdobne osłony, a następnie przeprowadzić przewód tak, jak wskazano na rysunku. Po zakończeniu przyczepić ponownie osłony do ramienia uchwytu. UWAGA: kabel powinien być zamocowany "z luzem", aby zapewnić możliwość poruszania ramieniem uchwytu. strona 10

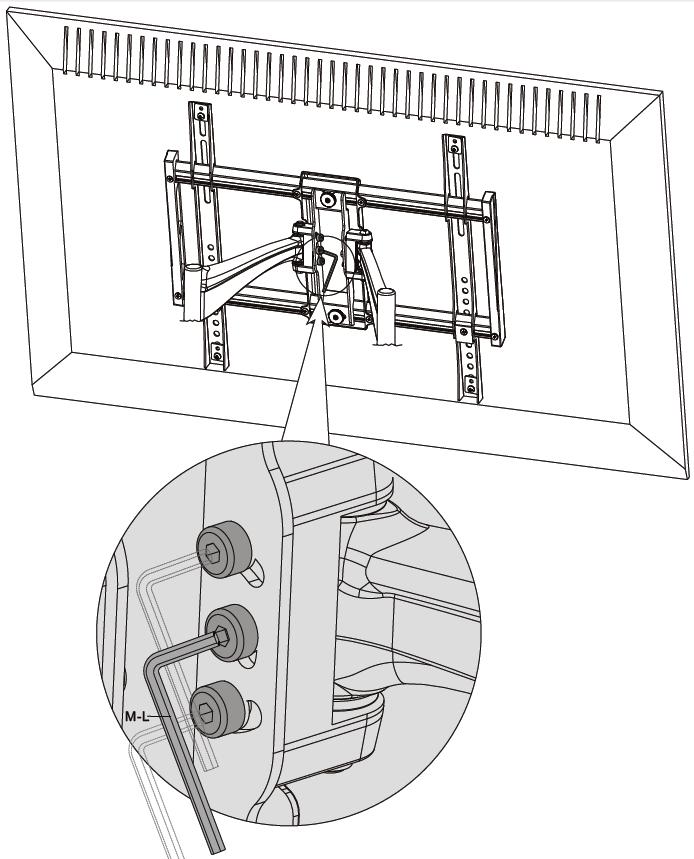

11 8. Regulacja. W zależności od wagi telewizora, należy poluzować lub zacieśnić wskazany powyżej przegub ułatwiając lub utrudniając jego ruch. Regulację przeprowadza się śrubą wskazaną powyżej, przy pomocy załączonego klucza imbusowego. strona 11

12 9. Pozycjonowanie uchwytu. Możliwa regulacja pochylenia, położenia, obrotu: Obsługa - sprawdzaj stan uchwytu i ściany, do której jest przykręcony, przynajmniej raz na kwartał. - jeśli nie jesteś pewien, czy wykonany montaż jest pewny i zapewnia 100% bezpieczeństwa użytkowania, skorzystaj z usług fachowca! GWARANCJA Podstawą do uwzględnienia gwarancji jest dostarczenie karty gwarancyjnej. Gwarancji nie podlegają uszkodzenia mechaniczne, wynikające z nieprawidłowego użytkowania. Gwarancji nie podlegają urządzenia zmodyfikowane przez użytkownika, np. z uciętymi lub przerobionymi mocowaniami. Zgłoszenie reklamacyjne może nie zostać skierowane do realizacji, jeśli karta zgłoszenia nie będzie poprawnie wypełniona, a w szczególności jeśli nie będą podane objawy uszkodzenia lub jeśli reklamowany towar będzie niekompletny. Nie gwarantuje się kompatybilności sprzedawanych produktów z innymi produktami, chyba, że jest to wyszczególnione w karcie towaru. Szczegółowe warunki gwarancji dostępne są na stronie internetowej producenta: strona 12
